СНАБЖЕННАЯ КРЫЛЬЯМИ КАПСУЛА ДЛЯ ДОСТАВКИ ВЕЩЕСТВА ЖИВОТНОМУ (ВАРИАНТЫ) Российский патент 2025 года по МПК A61D7/00

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

[0001] Данная заявка является национальной фазой международной PCT заявки PCT/US 2021/016860, поданной 5 февраля 2021 года, которая испрашивает преимущество и приоритет по заявке на патент США №63/045,066, поданной 27 июня 2020 года, и заявке на патент США №62/971,355, поданной 7 февраля 2020 года; вышеуказанные заявки включены в настоящий документ путем ссылки в полном объеме.

ОБЛАСТЬ ТЕХНИКИ

[0002] Данное раскрытие в целом относится к устройству снабженной крыльями капсулы с улучшениями, позволяющими лучше противостоять ударному воздействию в условиях низкой температуры и геометрическому напряжению при изгибе.

УРОВЕНЬ ТЕХНИКИ

[0003] Кекстон представляет собой препарат монензина с контролируемым высвобождением (в виде монензина натрия), содержащийся в пластиковой капсуле, снабженной удерживающими крыльями. Медленно высвобождая монензин из отверстия на дистальном конце капсулы, капсула будет оставаться действующей в среднем в течение 95 дней после введения лактирующему молочному скоту. Капсулу также можно использовать для выдачи других препаратов, которые могут иметь более короткие или более длительные периоды введения, например, в диапазоне 30-180 дней.

[0004] Для введения монензина крылья снабженной крыльями капсулы сложены вниз вдоль корпуса капсулы и затем помещают в инструмент для введения. Инструмент для введения, содержащий снабженную (сложенными) крыльями капсулу, вводят в рот животного, затем инструмент для введения приводят в действие нажатием на вытеснитель для выталкивания снабженной крыльями капсулы в глотку животного. Затем капсула проходит через пищевод и попадает в рубец/сетку, в это время крылья, которые являются гибкими и упругими, раскрываются для удержания снабженной крыльями капсулы в рубце/сетке и предотвращения срыгивания снабженной крыльями капсулы животным.

[0005] Крылья являются гибкими и упругими, чтобы обеспечить возможность вставки и саморасширения, а также удержать капсулу на месте при одновременном предотвращении повреждения тканей. Капсула имеет закругленный верх, или купол, а крылья крепятся к центру этого купола. Округлая форма купола вдоль плоскости, пересекающей крылья, или плоскости складывания, способствует складыванию крыльев, поэтому поверхность крепления, или место соединения, сохраняет небольшой профиль, подходящий для введения в глотку. Место соединения может содержать небольшое количество материала, образующего шейку между крыльями и поверхностью купола.

[0006] После изготовления множество снабженных крыльями капсул помещают внутрь упаковки, обычно в пакет. Было обнаружено, что в процессе упаковки снабженной крыльями капсулы и транспортировки пакетов крылья могут изгибаться вблизи места соединения сильнее точки устойчивости материала к деформации, после чего свою функциональную форму они больше не восстанавливают. Согнутые крылья также могут сломаться и отделиться от болюса. Кроме того, снабженные крыльями капсулы могут подвергаться воздействию условий низкой температуры (например, от -20°C до 0°C) во время транспортировки и переноса, и в результате могут возникать разрушения краев, особенно после ударного воздействия. Поврежденные устройства необходимо выбросить, следя за тем, чтобы они были надлежащим образом утилизированы с учетом их содержимого. Необходимо практичное решение для предотвращения повреждений снабженных крыльями капсул, чтобы снизить затраты на отходы и утилизацию.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0007] Здесь представлены снабженные крыльями капсулы, выполненные с возможностью и изготавливаемые в заданном размере для доставки вещества животному. В некоторых вариантах осуществления снабженная крыльями капсула, включает в себя: капсулу, имеющую нижнюю стенку и трубкообразную стенку, проходящую от нижней стенки, причем трубкообразная стенка и нижняя стенка образуют внутреннее пространство, приспособленное для вмещения вещества, и нижняя стенка имеет отверстие, приспособленное для доставки вещества животному; и держатель капсулы, включающий в себя центральную крыловидную часть, соединенную с капсулой, и крылья, соединенные с центральной крыловидной частью и проходящие вбок от нее вдоль плоскости крыла, причем центральная крыловидная часть имеет максимальную центральную ширину, при этом каждое из крыльев имеет дистальный конец, имеющий дистальную ширину, и промежуточную часть между дистальным концом и центральной крыловидной частью, причем промежуточная часть имеет ширину, сужающуюся от ширины смежно с центральной крыловидной частью до дистальной ширины.

[0008] В некоторых вариантах осуществления снабженная крыльями капсула, включает в себя: капсулу, имеющую нижнюю стенку и трубкообразную стенку, проходящую от нижней стенки, причем трубкообразная стенка и нижняя стенка образуют внутреннее пространство, приспособленное для вмещения вещества, и нижняя стенка имеет отверстие, приспособленное для доставки вещества животному; и держатель капсулы, соединенный с капсулой и крыльями, соединенными с центральной крыловидной частью и проходящими вбок от нее вдоль плоскости крыла, при этом капсула имеет верхнюю часть, примыкающую к нижней части, причем нижняя часть включает в себя нижнюю стенку, которая имеет плоскую поверхность, окружающую упомянутое отверстие, нижняя часть также включает в себя усиливающий участок, примыкающий к радиальной периферийной кромке нижней стенки и имеющий толщину, превышающую толщину нижней стенки.

ОПИСАНИЕ ЧЕРТЕЖЕЙ

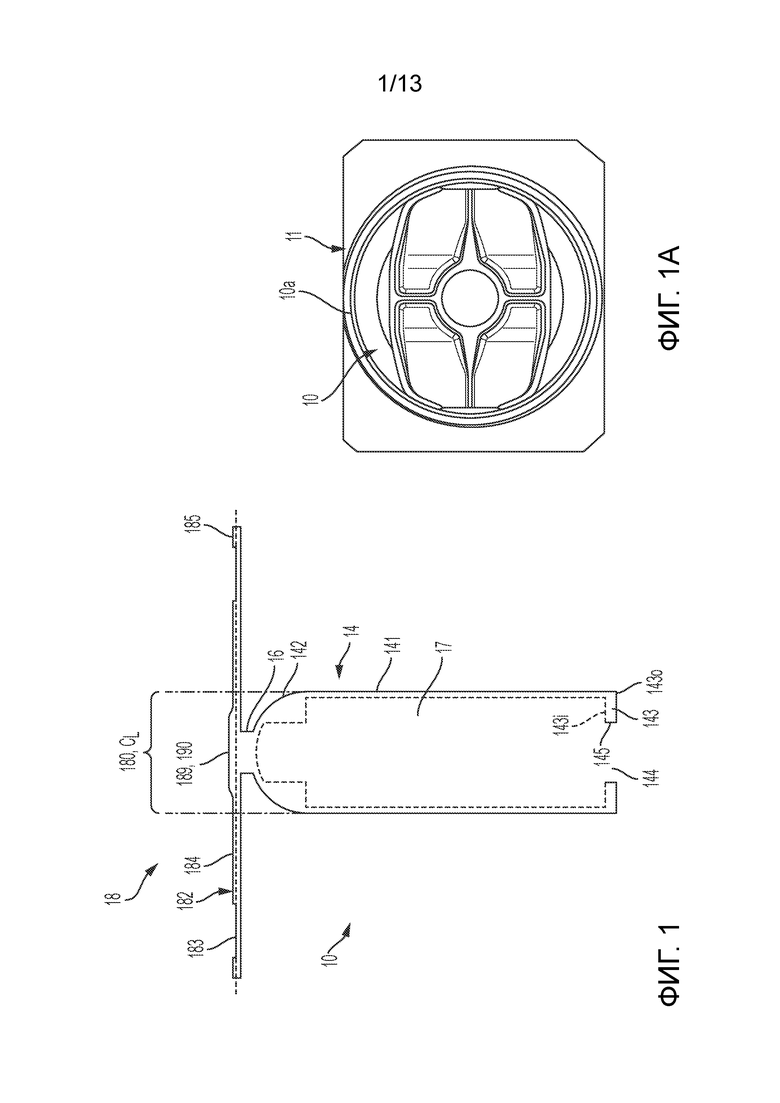

[0009] ФИГ. 1 представляет собой вид сбоку варианта осуществления снабженной крыльями капсулы;

[0010] ФИГ. 1a представляет собой вид сверху снабженной крыльями капсулы, изображенной на ФИГ. 1 со сложенными крыльями;

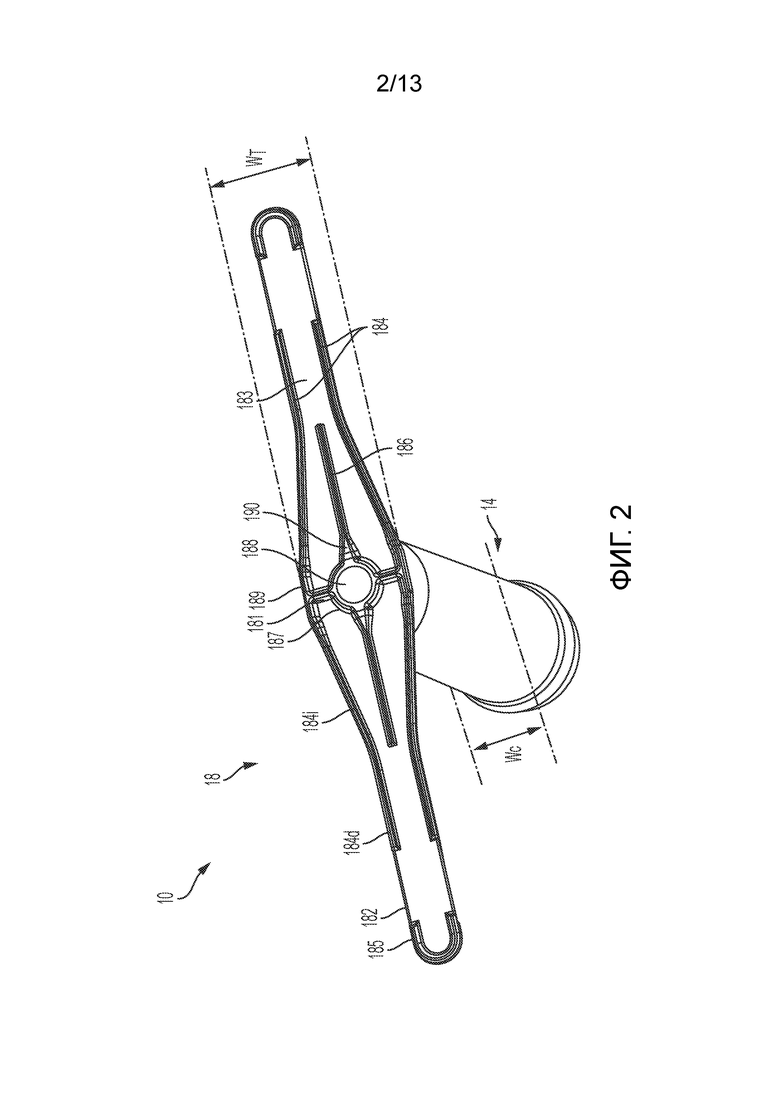

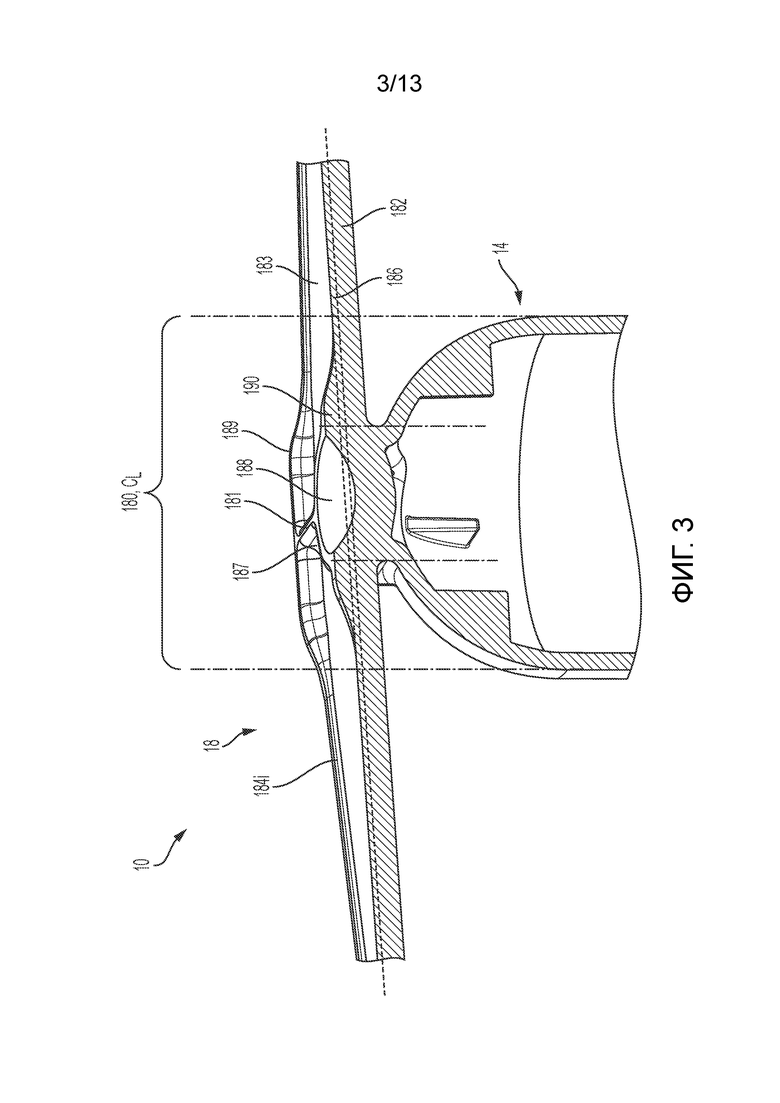

[0011] ФИГ. 2 и 3 представляют собой вид в перспективе и вид в перспективе и в разрезе снабженной крыльями капсулы по ФИГ. 1;

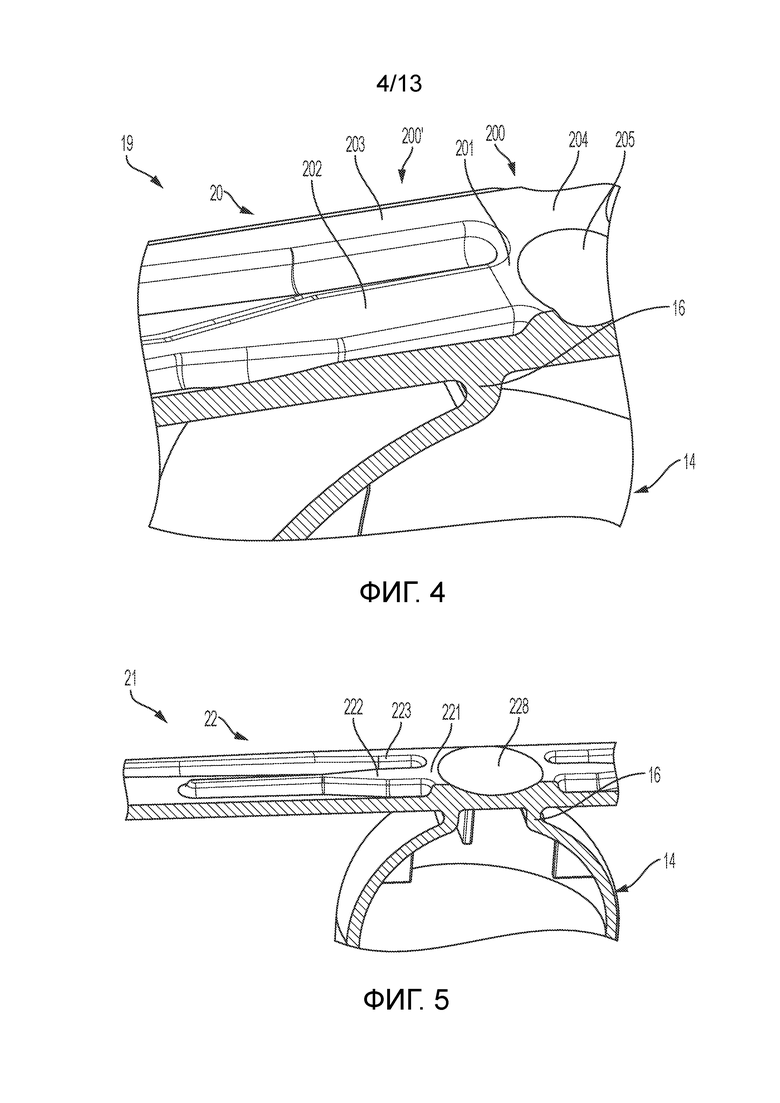

[0012] ФИГ. 4 и 5 представляют собой виды в перспективе и в разрезе дополнительных вариантов осуществления снабженной крыльями капсулы;

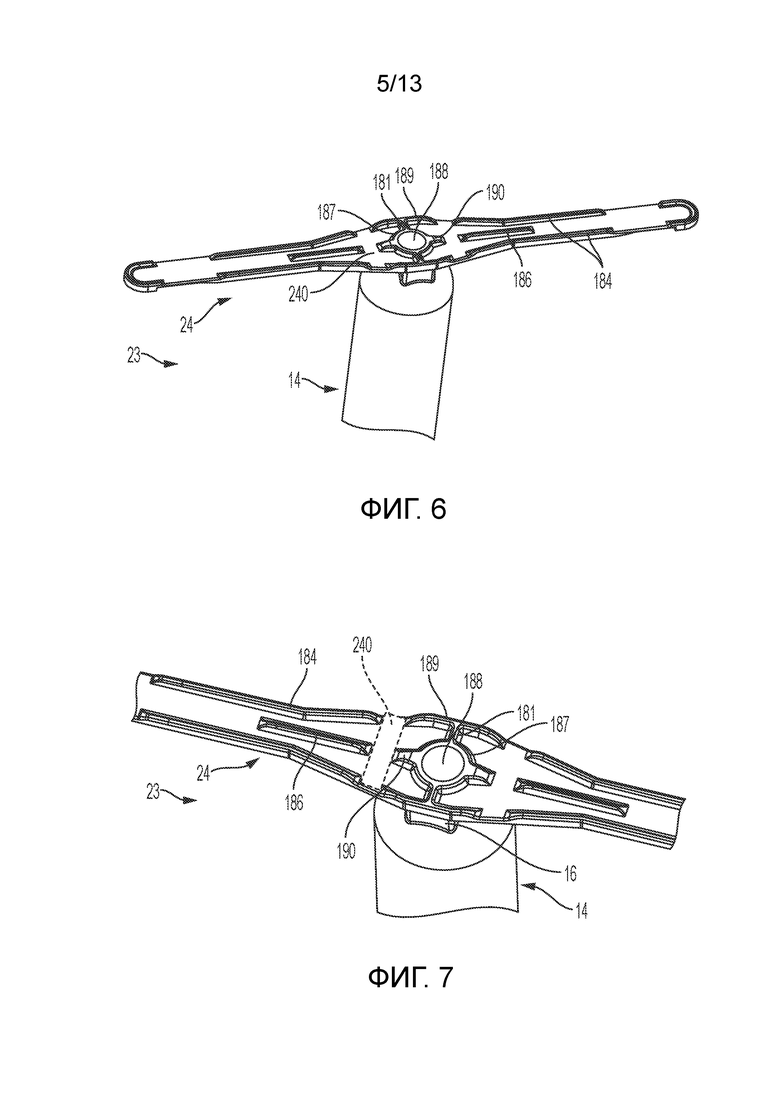

[0013] ФИГ. 6 и 7 представляют собой частичные виды в перспективе еще одного варианта осуществления снабженной крыльями капсулы;

[0014] ФИГ. 8-10 представляют собой частичные виды в перспективе вариантов осуществления, представляющих модификации вариантов осуществления по ФИГ. 1-7;

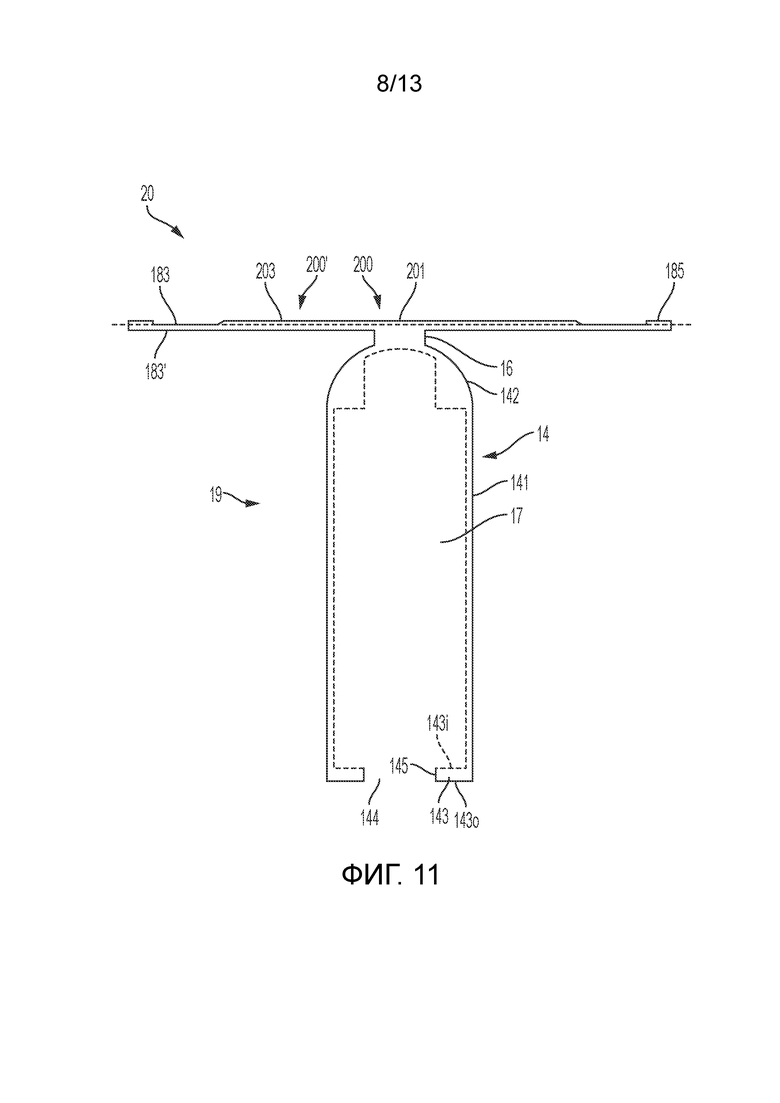

[0015] ФИГ. 11 представляет собой вид сбоку варианта осуществления снабженной крыльями капсулы по ФИГ. 4;

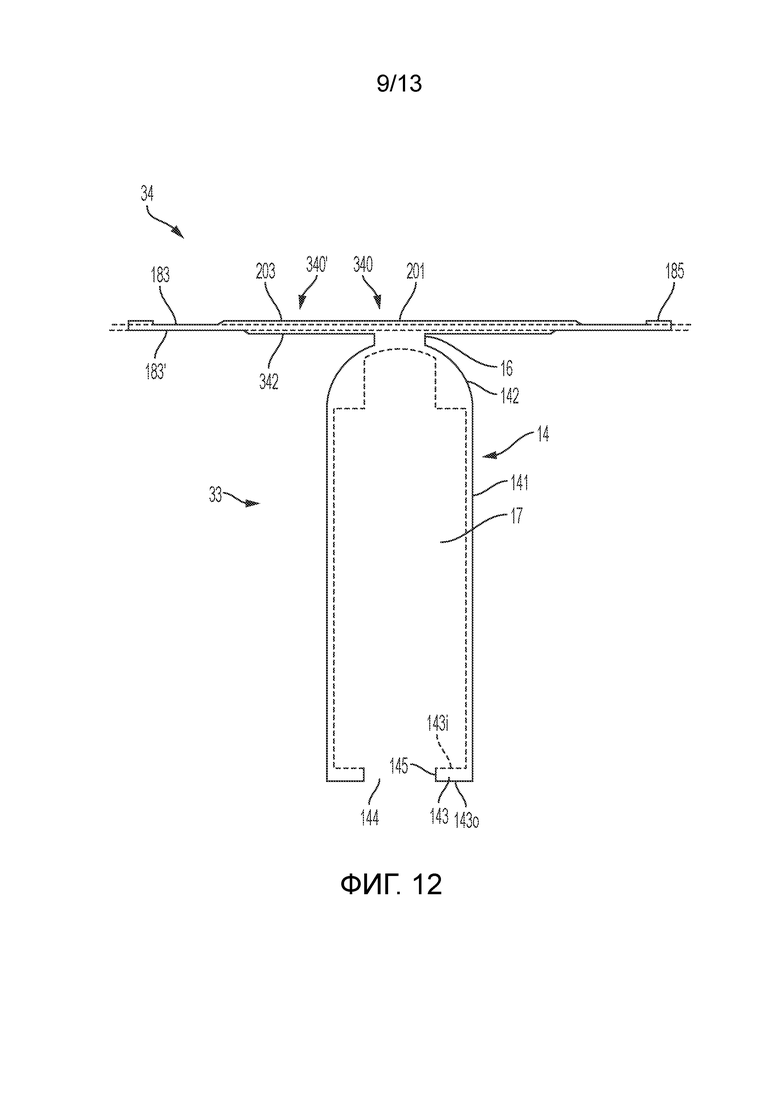

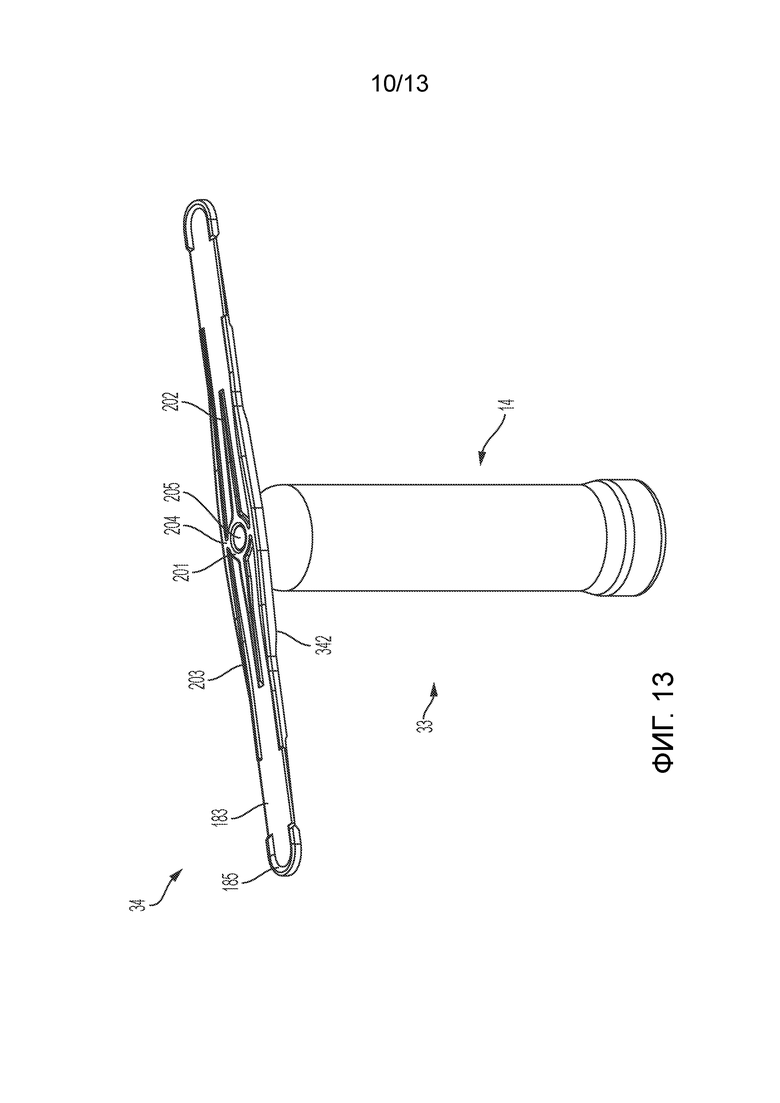

[0016] ФИГ. 12-15 представляют собой виды сбоку, в перспективе, сверху и в разрезе другого варианта осуществления снабженной крыльями капсулы;

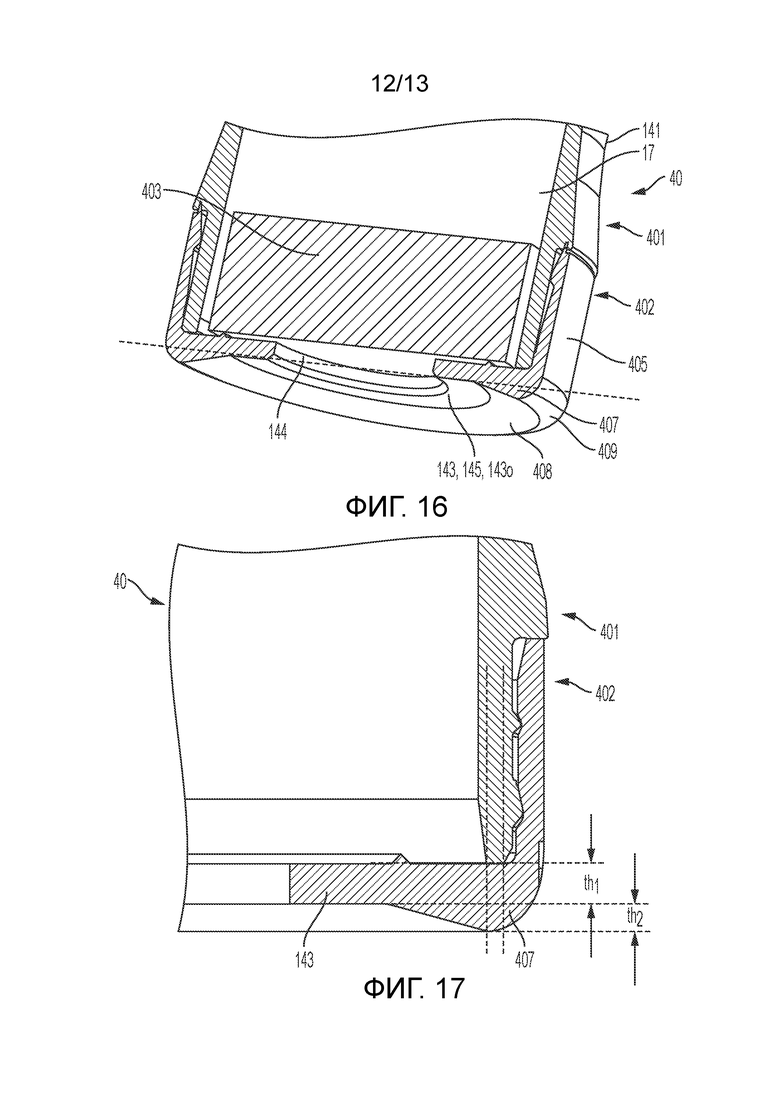

[0017] ФИГ. 16 и 17 представляют собой виды в перспективе и в разрезе варианта осуществления нижней части капсулы;

[0018] ФИГ. 18 представляет собой вид в перспективе и в разрезе модификации варианта осуществления капсулы по ФИГ. 16 и 17; и

[0019] ФИГ. 19 представляет собой вид в перспективе и в разрезе другого варианта осуществления нижней части капсулы.

[0020] На чертежах соответствующие ссылочные обозначения указывают соответствующие части, функции и элементы на нескольких видах. Хотя чертежи представляют варианты осуществления различных элементов и компонентов согласно настоящему изобретению, эти чертежи не обязательно показаны в масштабе, и некоторые элементы могут быть излишне увеличенными, чтобы лучше проиллюстрировать и объяснить настоящее изобретение. Однако изобретение не ограничивается точными компоновками и техническими средствами вариантов осуществления, показанных на чертежах.

ПОДРОБНОЕ ОПИСАНИЕ РАСКРЫТЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0021] В целях содействия пониманию принципов изобретения, теперь будет сделана ссылка на варианты осуществления, проиллюстрированные на чертежах, которые описаны ниже. Варианты осуществления, описанные ниже, не предназначены для того, чтобы быть исчерпывающими или ограничивать изобретение точной формой, раскрытой в нижеследующем подробном описании. Скорее, варианты осуществления выбраны и описаны таким образом, чтобы другие специалисты в данной области техники могли использовать их учения. Следует понимать, что при этом не предполагается какое-либо ограничение объема данного изобретения. Изобретение включает в себя любые изменения и дополнительные модификации в проиллюстрированных устройствах и описанных способах, а также дополнительные применения принципов изобретения, изложенных в формуле изобретения.

[0022] Некоторые части, описанные ниже со ссылкой на фигуры, являются общими для множества вариантов осуществления и их модификаций. На всех фигурах общие части обозначены одними и теми же ссылочными цифрами, и описания общих частей не повторяются для простоты. Кроме того, если специально не указано, изображения вариантов осуществления и их модификаций выполнены в масштабе, хотя этот масштаб может меняться в зависимости от вариантов осуществления.

[0023] ФИГ. 1-3 представляют собой виды варианта осуществления снабженной крыльями капсулы 10 для доставки вещества животному. Снабженная крыльями капсула 10 включает в себя капсулу 14, шейку 16, проходящую от капсулы 14, и держатель 18 капсулы. Капсула 14 имеет трубкообразную стенку 141 и нижнюю стенку 143, причем трубкообразная стенка и нижняя стенка образуют внутреннее пространство 17, а нижняя стенка имеет отверстие 144, приспособленное для доставки вещества животному. Краевая часть нижней стенки 143 охватывает отверстие 144. Нижняя стенка 143 имеет внутреннюю поверхность 143i и внешнюю поверхность 143o. Вещество помещают в капсулу 14 и обеспечивают возможность его выпуска в течение длительных периодов времени через отверстие 144. Вещество может содержать монензин или другие лекарственные средства, витамины и любое другое вещество, пригодное для доставки в течение длительных периодов времени. Длительный период времени может составлять более 30, 60, 90, 95, 120, 140, 150 или 154 дней.

[0024] Капсула 14 может содержать два компонента, собранных вместе, - верхнюю часть и нижнюю часть. Во время изготовления любой из снабженных крыльями капсул, описанных здесь, вещество может быть введено в верхнюю часть капсулы 14, а затем нижняя часть прикреплена к верхней части для удержания вещества 17 в ней. Альтернативно, вещество может быть введено через боковое отверстие на стенке капсулы. Верхняя часть прикрепляется к шейке.

[0025] Держатель 18 капсулы включает в себя центральную крыловидную часть 180, «C_P», имеющую длину C_L, соответствующую ширине капсулы 14, соединенную с капсулой, и крылья 182, соединенные с центральной крыловидной частью и проходящие вбок от нее вдоль плоскости крыла. Длина C_L измеряется вдоль продольной протяженности крыльев 182. Держатель 18 капсулы может быть соединен с капсулой 14 посредством шейки 16. Держатель 18 капсулы содержит поперечное ребро 181. Крылья 182 проходят по обе стороны от поперечного ребра 181 (показано на ФИГ. 2) и включают в себя верхнюю поверхность 183, образующую плоскость крыла, и множество ребер, проходящих от верхней поверхности, причем множество ребер включает в себя ребра 184 боковой кромки, ребра 185 дистальной кромки и промежуточное продольное ребро 186 (показаны на ФИГ. 2) между ребрами боковой кромки. Центральная крыловидная часть 180 имеет максимальную центральную ширину W_T, перпендикулярную длине C_L, а крылья имеют дистальную ширину W_C и промежуточную ширину, уменьшающуюся от W_T до W_C. Также показано круглое ребро 187, образующее полость 188. Эта полость предусмотрена для содействия литью под давлением без деформации (для обеспечения по существу равномерного рассеивания тепла), что известно в данной области техники. Однако эту полость можно и не предусматривать. Ребра 189 боковой кромки проходят от поперечного ребра 181 к ребрам 184 боковой кромки. Как лучше всего видно на ФИГ. 3, ребра 189 боковой кромки имеют большую высоту, чем ребра 184 боковой кромки, по меньшей мере частично, и эта высота уменьшается до высоты ребер 184 боковой кромки по мере приближения ребер 189 боковой кромки к периметру центральной крыловидной части 180. Разница в высоте обеспечивает дополнительную жесткость/поддержку центральной крыловидной части, особенно над шейкой. Как лучше всего видно на ФИГ. 3, тот же самый принцип применяется и к промежуточному ребру 190, проходящему от поперечного ребра 181 к промежуточному ребру 186. В настоящем варианте осуществления, необязательно, промежуточное ребро 190 также имеет большую ширину смежно с круглым ребром 187, которая в пределах центральной крыловидной части 180 уменьшается дистально. Большая высота и ширина уменьшаются до достижения периферии центральной крыловидной части 180, в которой гибкость крыльев увеличивается.

[0026] Ребра 184 боковой кромки проходят от центральной крыловидной части к по меньшей мере части крыла с шириной концевой части крыла, т.е. дистальной части 184d ребра, с промежуточной частью ребра боковой кромки, 184i, между ними.

[0027] Как показано, промежуточное продольное ребро 186 проходит дистально до дистального конца промежуточной части 184i. Промежуточное продольное ребро 186 может быть длиннее или короче, по желанию, для получения желаемой гибкости в сочетании с материалом, формой и толщиной крыла, а также структурой других ребер. Аналогично, участок переходной ширины крыльев может быть длиннее или короче, чем показано, хотя показанные варианты осуществления являются предпочтительными вариантами осуществления. В частности, когда предусмотрена область локализованного изгиба (описанная ниже), длина переходного участка может быть уменьшена, как показано на ФИГ. 6, относительно ФИГ. 2.

[0028] В некоторых вариантах осуществления участок переходной ширины крыльев (начинающийся на дистальном краю центральной крыловидной части и заканчивающийся как только ширина крыла становится равной его наиболее узкой ширине) составляет не более 70%, 65%, 60% или 50% длины крыла, проходящего от участка переходной ширины до дистальной концевой части.

[0029] В некоторых вариантах осуществления W_C составляет по меньшей мере 60% от W_T, измеряемой в том же самом направлении. W_C может составлять, более предпочтительно, по меньшей мере 70%, 80%, и еще более предпочтительно по меньшей мере 85% от W_T. Если капсула является цилиндрической, ширина капсулы равна ее диаметру, D_C, а W_T составляет по меньшей мере 55% от этого диаметра, D_C, измеряемого в том же самом направлении. W_T может составлять, более предпочтительно, по меньшей мере 60%, 80%, и еще более предпочтительно по меньшей мере 85% от диаметра, D_C. Поперечное сечение капсулы также может быть овальным или иметь другие формы.

[0030] Как уже упоминалось, более толстые ребра в центральной крыловидной части C_P (непосредственно над капсулой 14) держателя повышают прочность в областях, где максимальная гибкость не требуется, в то время как более тонкие ребра дистальнее центральной крыловидной части обеспечивают необходимую гибкость. Пунктирные линии иллюстрируют высоту промежуточных продольных ребер 186, 190. ФИГ. 3 также иллюстрирует, что шейка 16 находится непосредственно под круглым ребром 187 (параллельные штрихпунктирные линии). Соответственно, непосредственно над шейкой имеется область напряжения, а более толстые ребра и части ребер, которые проходят дистально дальше от круглого ребра 187, усиливают центральную крыловидную часть C_P для уменьшения повреждений, которые могут возникать от сгибания крыльев вверх. В настоящем варианте осуществления короткий переход заканчивается в пределах центральной крыловидной части C_P (лучше всего видно на ФИГ. 1) и не выходит за пределы периферии центральной части держателя.

[0031] В некоторых модификациях ребра в центральной крыловидной части C_P и ребра, расположенные дистально от центральной крыловидной части, имеют одинаковую высоту и/или ширину, и/или одинаковое поперечное сечение. В центральной крыловидной части поперечное сечение ребер обеспечивает прочность для предотвращения повреждений при складывании, а в крыльях поперечное сечение повышает упругость. Ребра в крыльях, например, одно или несколько из промежуточных продольных ребер и ребер боковой кромки, также могут иметь большее поперечное сечение, чем крылья в центральной крыловидной части, в частности, когда крылья существенно уже, чем центральная крыловидная часть. В качестве альтернативы ребра в центральной крыловидной части C_P и ребра, расположенные дистально от центральной крыловидной части, имеют разную высоту и/или ширину, и/или разное поперечное сечение. Примеры с разной высотой ребер были приведены выше. В этих примерах ширина ребер может быть различной, например, ребра боковой кромки могут сужаться до меньшей высоты, тем самым расширяясь при этом до большей ширины. Ниже приведены примеры дополнительных модификаций ребер. Варианты осуществления, раскрытые со ссылкой на ФИГ. 4-15, например могут быть модифицированы для включения ребер в центральной крыловидной части и ребер, расположенных дистально от центральной крыловидной части, имеющих одинаковую высоту и/или ширину, и/или одинаковое поперечное сечение. Таким образом могут быть модифицированы ребра как с верхней стороны, так и с нижней стороны.

[0032] В некоторых модификациях одно или несколько промежуточных продольных ребер и ребер боковой кромки могут проходить до ребер дистальной кромки, обеспечивая дополнительную жесткость крыльев. Необязательно, ребра дистальной кромки имеют большее поперечное сечение, чем таковое у ребер боковой кромки, например, более широкое поперечное сечение. Дополнительно, ребра дистальной кромки могут быть убраны путем увеличения толщины дистальных концевых частей крыльев, укрепления пространства, которое ранее существовало между концами ребер дистальной кромки, с обеспечением приподнятых частей, которые не являются удлиненными выступами. Варианты осуществления, раскрытые со ссылкой на ФИГ. 4-15, могут быть модифицированы для включения ребер, как описано в данном абзаце. Таким образом могут быть модифицированы ребра как с верхней стороны, так и с нижней стороны.

[0033] Следует понимать, что термин «ребро» означает удлиненные выступы, выступающие из поверхности. Термин «выступ» или «приподнятые части» можно было бы использовать для обозначения ребер.

[0034] Хотя капсула 14 показана имеющей цилиндрическую форму, следует понимать, что поперечное сечение капсулы 14 поперек ее продольной оси не обязательно должно быть круглым, но может быть, например овальным, прямоугольным или квадратным, с закругленными краями или без них в случае прямоугольного или квадратного поперечных сечений.

[0035] ФИГ. 1a представляет собой вид сверху капсулы 10 с крыльями, сложенными до диаметра 11 устройства доставки. Как можно видеть, максимальная центральная ширина центральной крыловидной части в настоящем варианте осуществления немного меньше диаметра капсулы. Крылья могут быть сжаты или сложены до диаметра, приближающегося к внешнему диаметру капсулы, чтобы минимизировать профиль, представляемый в устройство доставки, и максимизировать диаметр капсулы. Внутренний диаметр устройства доставки может находиться в диапазоне, например, 30-50 мм. Диаметр со сложенными крыльями может быть на 1-5 мм меньше внутреннего диаметра, предпочтительно на 1-3 мм меньше внутреннего диаметра и более предпочтительно на 1-2 мм меньше внутреннего диаметра. В одном примере диаметр со сложенными крыльями составляет около 41 мм (круг 10а), а устройство доставки имеет внутренний диаметр 11 42 мм. В другом примере устройство доставки имеет внутренний диаметр 35 мм, а диаметр со сложенными крыльями составляет около 34 мм.

[0036] Капсула с крыльями может быть отлита под давлением из материалов, включающих в себя, по существу, полипропилен. Примеры полипропиленовых материалов включают в себя материалы со следующими характеристиками, хотя могут также использоваться и другие пригодные для литья под давлением полимеры. Эти материалы более устойчивы к изгибу, чем материалы, используемые в предшествующих устройствах, и, таким образом, помогают уменьшить повреждения.

Свойство Диапазон Единицы Способ испытания Плотность (23°C) 880-920 г/куб. см ISO 1183 Модуль упругости при растяжении 1200-1600 МПа ISO 527 Предел текучести при растяжении 24-28 МПа ISO 527 Удлинение при пределе текучести 3,5-7,5 % ISO 527 Твердость по Шору D 60-75 ISO 868/7619

[0037] Фиг. 4 показывает другой вариант осуществления снабженной крыльями капсулы с держателем, которые обозначены, соответственно, цифрами 19 и 20. Держатель 20 капсулы включает в себя центральную крыловидную часть 200, имеющую длину C_L, соединенную с капсулой, и крылья 200', соединенные с центральной крыловидной частью и проходящие вбок от нее вдоль плоскости крыла. Держатель 20 имеет круглое ребро 201, охватывающее полость 205, промежуточное продольное ребро 202, ребро 203 боковой кромки и поперечное ребро 204. В настоящем варианте осуществления круглое ребро 201 меньше внутреннего периметра шейки, и ребра проходят над стенкой шейки, обеспечивая сопротивление изгибу. Кроме того, крылья являются более широкими в центральной части держателя, и ширина начинает уменьшаться в пределах центральной части держателя. Толщина ребер является по существу постоянной. Поперечное ребро 204 является почти таким же широким, что и внутренний диаметр круглого ребра 201. Ширина поперечного ребра 204 может составлять по меньшей мере 50, 60, 70, 80 или 90% от внутреннего диаметра круглого ребра 201. На ФИГ. 11 показан вид сбоку снабженной крыльями капсулы 19. На ФИГ. 12-15 показана модификация снабженной крыльями капсулы 19, включающая в себя нижние ребра.

[0038] ФИГ. 5 показывает дополнительный вариант осуществления снабженной крыльями капсулы с держателем, которые обозначены, соответственно, цифрами 21 и 22. Держатель 22 имеет круглое ребро 221, промежуточное продольное ребро 222, ребро 223 боковой кромки и полость 228, которая простирается почти на всю ширину W_T. В настоящем варианте осуществления круглое ребро 221 по существу перекрывается с внешним периметром шейки. Как и в варианте осуществления на ФИГ. 4, крылья являются более широкими смежно с центральной частью держателя. Толщина ребер является по существу постоянной. Большая полость расширяет круглое ребро так, что оно находится над шейкой, чтобы обеспечить дополнительную опорную конструкцию в области вероятного разрушения под нагрузкой, в которой шейка соединяется с держателем.

[0039] Используемый в данном документе термин «область локализованного изгиба» относится к области, поперечной к продольному аспекту крыльев, которая изготовлена в заданном размере и приспособлена для сгибания при складывании крыльев, тем самым снижая нагрузку на центральную крыловидную часть, к которой крепится шейка, и предотвращая разрушения под нагрузкой. В предшествующих устройствах было определено место с высоким напряжением, где центральная крыловидная часть соединяется с шейкой. Область локализованного изгиба обеспечивает предполагаемое место изгиба, которое может также называться вторым местом изгиба (первым является часть, где шейка крепится к центральному крыловидному участку). Область локализованного изгиба может иметь ребра уменьшенной высоты, что включает в себя ребра с выемками (ФИГ. 8) и отсутствие ребер (ФИГ. 6, 7, 9 и 10). Область локализованного изгиба может также иметь участки ребер уменьшенной ширины (относительно ширин соседних участков ребер). В то время как ребра уменьшенной высоты показаны как в боковых, так и в промежуточных ребрах, напряжение также может быть уменьшено путем обеспечения участков с уменьшенной высотой на некоторых, но не на всех ребрах.

[0040] ФИГ. 6 и 7 представляют собой виды дополнительного варианта осуществления снабженной крыльями капсулы с держателем, которые обозначены, соответственно, цифрами 23 и 24. Держатель 24 аналогичен держателю 18. Однако, в отличие от держателя 18, ребра в центральной крыловидной части (ребро 189 боковой кромки и промежуточное ребро 190) проходят от поперечного ребра 181 или круглого ребра 187, но не соединяются с промежуточным ребром 186 или ребром 184 боковой кромки, и зазор между ними образует область локализованного изгиба 240, которая изгибается легче, чем части крыльев с ребрами. В настоящем варианте осуществления область локализованного изгиба не перекрывается и расположена дистально от периметра шейки.

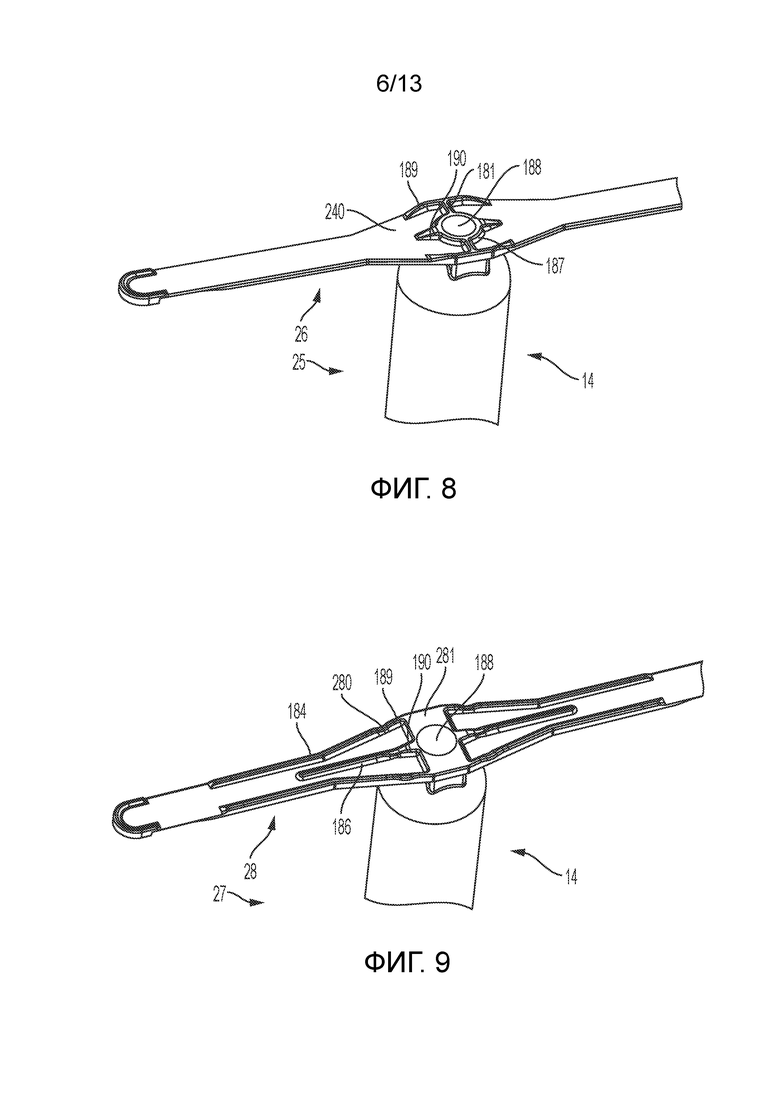

[0041] Ссылаясь на ФИГ. 8, в модификации варианта осуществления, показанного на ФИГ. 6 и 7, ребра 184 и 186 не обеспечивают. Показана снабженная крыльями капсула 25 с держателем 26. Держатель 26 отличается от держателя 24 отсутствием ребер 184 и 186. Держатель 26 включает в себя область 240 локализованного изгиба.

[0042] Ссылаясь на ФИГ. 9, в другом варианте осуществления область локализованного изгиба содержит части ребер с уменьшенной высотой относительно высоты ребер, расположенных на крыльях. Показана снабженная крыльями капсула 27 с держателем 28. Отсутствие ребер в варианте осуществления, показанном на ФИГ. 6 и 7, эквивалентно уменьшенной высоте, равной нулю. В настоящей модификации высота ребер в области локализованного изгиба не равна нулю, образуя область 280 локализованного изгиба. Область локализованного изгиба создается путем обеспечения в ребрах выемок. Выемки могут быть отлиты во время процесса литья, с помощью которого снабженные крыльями держатели могут быть изготовлены, или вырезаны после того, как устройство было отлито. Кроме того, в отличие от держателя 24, ребра в центральной крыловидной части (ребро 189 боковой кромки и промежуточное ребро 190) проходят от поперечного ребра 281, ширина которого равна по меньшей мере диаметру полости 188.

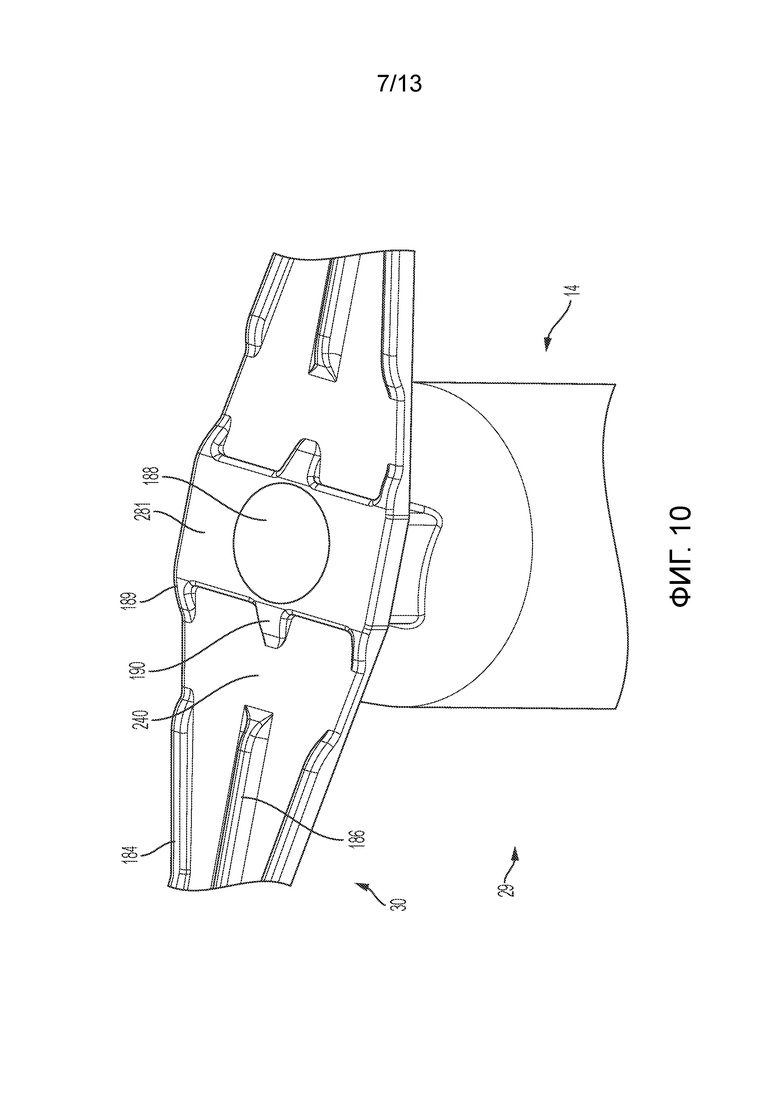

[0043] ФИГ. 10 представляет собой вид в перспективе еще одного варианта осуществления снабженной крыльями капсулы с держателем, которые обозначены, соответственно, цифрами 29 и 30. Держатель 30 представляет собой модификацию держателей 23 и 27. Держатель 30 включает в себя широкое поперечное ребро 281 и включает в себя части ребер с уменьшенной высотой относительно высоты ребер, расположенных на крыльях, которые соединяются с промежуточным ребром 186 и ребром 184 боковой кромки, например, область локализованного изгиба. Область локализованного изгиба не перекрывается с и расположена в центральной крыловидной части дистально от периметра шейки.

[0044] Как упоминалось выше, на ФИГ. 11 показан вид сбоку снабженной крыльями капсулы 19, включающей в себя держатель 20 капсулы, ранее описанный со ссылкой на ФИГ. 4. Держатель 20 капсулы включает в себя верхнюю поверхность 183, образующую плоскость крыла, и нижнюю поверхность 183', противоположную верхней поверхности 183 и соединенную с шейкой 16. Держатель 20 капсулы включает в себя центральную крыловидную часть 200, имеющую длину C_L, измеряемую вдоль продольной протяженности крыльев, соединенную с капсулой, и крылья 200', соединенные с центральной крыловидной частью и проходящие вбок от нее. В модификации снабженной крыльями капсулы 19, показанной на ФИГ. 12-15, обозначенной цифрой 33, держатель капсулы, обозначенный цифрой 34, включает в себя нижние ребра 342, которые выступают из нижней поверхности 183'. Предпочтительно, наличие нижних ребер обеспечивает еще одну регулируемую переменную для конструирования держателя капсулы с соответствующими силами изгибания как вниз (к капсуле), так и вверх (от капсулы) для оптимизации удержания и минимизации повреждений во время упаковки и транспортировки.

[0045] Ссылаясь на ФИГ. 12-15, держатель 20 капсулы включает в себя центральную крыловидную часть 340, имеющую длину C_L, измеряемую вдоль продольной протяженности крыльев, соединенную с капсулой, и крылья 340', соединенные с центральной крыловидной частью и проходящие вбок от нее. Держатель 34 капсулы имеет круглое ребро 201, охватывающее полость 205, промежуточное продольное ребро 202, проходящее от круглого ребра 201, ребро 203 боковой кромки, проходящее от поперечного ребра 204, и нижнее ребро 342, выступающее из нижней поверхности 183'. Круглое ребро 201 может быть меньше или больше внутреннего периметра шейки. Ребра 342 могут проходить поверх стенки шейки, обеспечивая сопротивление изгибу. Кроме того, крылья являются более широкими смежно с центральной частью держателя, и ширина крыльев уменьшается, так что концевые части крыльев имеют меньшую ширину, чем части прилегающие к/смежные с центральной частью держателя. Толщина ребер может быть по существу постоянной. Ребра проходят вдоль плоскостей, параллельных продольной протяженности капсулы. Как показано, ребра боковой кромки перекрываются с нижними ребрами по меньшей мере частично.

[0046] Ширина ребер боковой кромки также шире в центральной крыловидной части и смежно с ней и уже на дистальных концах. Ширина ребер боковой кромки является еще одной переменной, определяющей сопротивление изгибу. Ширина также может быть постоянной.

[0047] Ширина промежуточных продольных ребер 202 также шире в центральной крыловидной части и смежно с ней и уже на дистальных концах. Ширина промежуточных продольных ребер является еще одной переменной, определяющей сопротивление изгибу. Ширина также может быть постоянной.

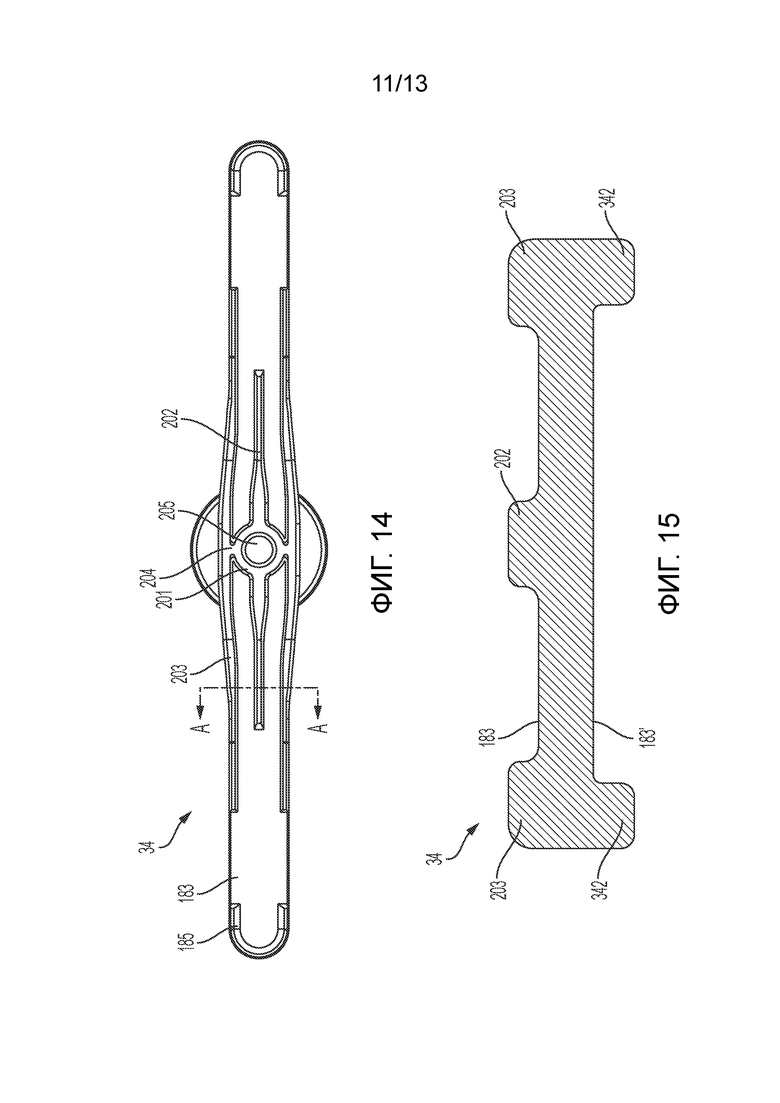

[0048] Как показано на ФИГ. 14, промежуточные продольные ребра 202 и ребра 203 боковой кромки шире вдоль поверхности, перекрывающейся с окружностью капсулы, и переходят к более узкой ширине. Это делается для того, чтобы противостоять изгибу, который приводит к повреждению снабженной крыльями капсулы, при одновременном улучшении изгиба, относительно центральной крыловидной части, чтобы ограничить потенциальное повреждение тканей. Поперечное сечение A-A крыла 340' показано на ФИГ. 15.

[0049] Ссылаясь на ФИГ. 15, ребра выступают вверх и вниз из, соответственно, верхней и нижней поверхностей 183, 183' крыла. Как показано, вдоль поперечного сечения А-А ребра 203 боковой кромки шире, чем промежуточное продольное ребро 202, и не такие толстые, как нижние ребра 342. Толщина нижних ребер 342 может быть на 10%, 15%, 20%, 25,% 30% или даже 40% больше, чем толщина ребер 203 боковой кромки. ФИГ. 13-15 показаны в масштабе, и их относительные размеры представляют предпочтительный вариант осуществления.

[0050] Варианты осуществления и модификации, описанные выше, раскрывают благоприятные особенности держателя капсулы. Предусмотрены дополнительные благоприятные особенности для предотвращения разрушения капсулы, в частности, при падении капсулы. Эти особенности могут быть реализованы в любой из снабженных крыльями капсул, описанных со ссылкой на ФИГ. 1-15. Таким образом, снабженные крыльями капсулы, показанные на ФИГ. 1-15, могут содержать капсулу предшествующего уровня техники или любую из капсул, показанных ниже со ссылкой на ФИГ. 16-19. Аналогичным образом, любая из капсул, показанных ниже со ссылкой на ФИГ. 16-19, может быть прикреплена к держателю капсулы предшествующего уровня техники или любому из держателей капсул, описанных выше со ссылкой на ФИГ. 1-15, и любым их модификациям, сочетающим описанные особенности.

[0051] Ссылаясь на ФИГ. 16, капсула обычно содержит верхнюю часть и нижнюю часть. Верхняя часть включает в себя трубкообразную стенку 141, а нижняя часть включает в себя нижнюю стенку 143. Может быть предпочтительным поддерживать толщину нижней стенки 143 смежно с отверстием и размер отверстия 144 такими же, как в устройствах предшествующего уровня техники, чтобы гарантировать, что вещество доставляется точно таким же образом, как в устройствах предшествующего уровня техники. Ссылаясь на ФИГ. 16 и 17, показано место соединения между верхней частью, обозначенной цифрой 401, и нижней частью, обозначенной цифрой 402, капсулы 40. Также показано представление вещества, обозначенного цифрой 403. Верхняя часть 401 может быть прикреплена к нижней части 402 любым количеством средств, в том числе элементами взаимного сцепления, например фиксирующими выступами, адгезионным связыванием, ультразвуковой сваркой, лазерной сваркой и их комбинацией. Например, для формирования капсулы могут быть использованы фиксирующие выступы и применена сварка для обеспечения того, чтобы верхняя и нижняя части стали неразделимыми. Сварные швы могут образовывать кольцевое место соединения, где стенки верхней и нижней частей, например, встречаются или перекрываются. Нижняя часть 402 включает в себя боковую стенку 405, соединенную со нижней стенкой 143. Нижняя стенка 143 включает в себя усиливающий элемент. Различные варианты осуществления усиливающих элементов описаны ниже. Как правило, нижняя стенка имеет краевой участок 145, окружающий отверстие и имеющий первую толщину, поверхность закругленной кольцевой кромки и усиливающий участок между краевым участком и поверхностью закругленной радиальной кромки, причем усиливающий участок имеет вторую толщину, большую, чем первая толщина. Усиливающий участок может проходить проксимально, по направлению к капсуле, или дистально, от капсулы. Усиливающий участок может иметь постоянную толщину, он может иметь два или более подучастка постоянной толщины, а также может иметь постепенно увеличивающуюся (радиально наружу) толщину. В предпочтительном варианте осуществления часть усиливающего участка перекрывается с трубкообразной стенкой таким образом, что при падении снабженной крыльями капсулы удар будет принят усиливающим участком. Усиливающий участок может начинаться с краевого участка. Альтернативно, краевой участок может представлять собой участок плоской поверхности с постоянной толщиной стенки.

[0052] Участок плоской поверхности, который может иметь постоянную толщину, может содержать внутреннюю поверхность 143i и внешнюю поверхность 143o, противоположную внутренней поверхности, а усиливающий участок может содержать конусообразный выступ, проходящий дистально от внешней поверхности.

[0053] Конусообразный выступ может быть непрерывным и круглым. Пример непрерывного конусообразного выступа 408 показан на ФИГ. 16 и 17. Альтернативно, конусообразный выступ может содержать расположенные на расстоянии друг от друга проходящие наружу ребра, как показано на ФИГ. 18. Каждое из ребер может включать в себя конусообразный участок и по существу плоский участок, соединяющий конусообразный участок с поверхностью закругленной кольцевой кромки. Под «наружу» подразумевается радиально наружу, в направлении поверхности закругленной кольцевой кромки, соединяющей внешнюю поверхность трубкообразной стенки и внешнюю поверхность нижней стенки.

[0054] ФИГ. 16 иллюстрирует усиливающий участок 407 нижней стенки 143, содержащий конусообразный выступ, начинающийся на внешней поверхности 143o нижней стенки 143 и продолжающийся до поверхности 409 закругленной радиальной кромки. Внешняя поверхность 143o обеспечивает наружную радиальную плоскую поверхность, окружающую отверстие 144. Усиливающий участок описан таким образом для наглядности. Усиливающий элемент также может быть описан как нижняя стенка, имеющая плоскую радиальную часть, радиальную часть постепенно увеличивающейся толщины, отходящую от плоской радиальной части, и изогнутую кромку, отходящую от радиальной части постепенно увеличивающейся толщины.

[0055] Пунктирная линия показана для представления плоской поверхности нижней стенки 143 и более четко показывает то, как усиливающий участок 407 проходит дистально от плоской поверхности нижней стенки 143. Фиг. 17 иллюстрирует толщину th₁ плоской части нижней стенки 143 и максимальную толщину th₂ усиливающего участка 407. Максимальная толщина th₂ может быть больше на 20%, 30%, 40%, 50%, 60%, 70%, 80% и 90%, чем толщина th_1. В предпочтительном варианте осуществления толщина th₂ имеется на участке нижней стенки, который перекрывается со стенкой 141. Следовательно, при падении силы, вызванные падением, передаются стенкой 141 на более толстый участок нижней стенки 143. Две вертикальные пунктирные линии показывают часть нижней стенки 143, перекрываемую участком стенки 141, контактирующим со нижней стенкой 143.

[0056] В модификации настоящего варианта осуществления непрерывный радиально сужающийся выступ содержит множество радиально распределенных ребер.

[0057] Ссылаясь на ФИГ. 18, в настоящем варианте осуществления усиливающий элемент, иллюстрируемый усиливающий участок 407', содержит отдельные радиально проходящие ребра или выступы 440, проходящие от внешней радиальной плоской поверхности, окружающей отверстие 144, до закругленной кольцевой кромки 409. Как показано, каждое ребро содержит коническую часть и плоскую часть между конической частью и закругленной кольцевой кромкой 409.

[0058] ФИГ. 19 иллюстрирует другой вариант осуществления капсулы, обозначенный цифрой 50, включающий в себя усиливающий элемент. Нижняя часть 502 капсулы 50 включает в себя цилиндрическую стенку 405, нижнюю стенку 143, первый усиливающий элемент 510 и второй усиливающий элемент 512, оба которых содержат добавление материала к нижней стенке 143 для обеспечения более толстых участков или, как описано в альтернативном варианте выше, эти элементы содержат более толстые участки нижней стенки 143. Нижняя стенка 143, таким образом, содержит первый участок 508, окружающий отверстие 144 и имеющий толщину th₁, второй участок 510, окружающий участок 508 и имеющий толщину th₁+th₃, и третий участок 512, окружающий второй участок 510 и проходящий продольно внутрь от второго участка на расстояние или толщину, th₄. Как показано, второй и третий участки проходят продольно внутрь от внутренней поверхности 143i первого участка. Третий участок перекрывается с низом стенки 141. ФИГ. 19 приведена в масштабе. Радиальные длины первого и второго участков могут быть такими, как показаны, или относительные длины могут отличаться от показанных.

[0059] В аспекте предусмотрена снабженная крыльями капсула для доставки вещества животному. Причем снабженная крыльями капсула включает в себя капсулу, имеющую нижнюю стенку и трубкообразную стенку, проходящую от нижней стенки, при этом трубкообразная стенка и нижняя стенка образуют внутреннее пространство, приспособленное для вмещения вещества, и нижняя стенка имеет отверстие, приспособленное для доставки вещества животному. Снабженная крыльями капсула дополнительно включает в себя держатель капсулы, включающий в себя центральную крыловидную часть, соединенную с капсулой, и крылья, соединенные с центральной крыловидной частью и проходящие вбок от нее вдоль плоскости крыла, причем центральная крыловидная часть имеет максимальную центральную ширину. Каждое из крыльев имеет дистальный конец, имеющий дистальную ширину, и промежуточный участок между дистальным концом и центральной крыловидной частью, причем промежуточный участок имеет ширину, сужающуюся от ширины смежно с центральной крыловидной частью до дистальной ширины.

[0060] В дополнительных аспектах снабженной крыльями капсулы капсула имеет внешнюю ширину поперечного сечения, измеряемую перпендикулярно продольной протяженности крыльев, при этом максимальная центральная ширина составляет по меньшей мере 60% от внешней ширины поперечного сечения капсулы. В другом аспекте держатель капсулы включает в себя область локализованного изгиба в центральной крыловидной части держателя капсулы. В еще одном аспекте держатель капсулы содержит поперечное ребро в центральной крыловидной части и, проходящие дистально от поперечного ребра вдоль плоскости крыла, ребра боковой кромки и промежуточное продольное ребро между ребрами боковой кромки. Кроме того, по меньшей мере одно из ребер боковой кромки и промежуточного продольного ребра включает в себя выемку в центральной крыловидной части и/или центральная крыловидная часть содержит область локализованного изгиба. Дополнительно, область локализованного изгиба содержит части ребер уменьшенной высоты собственно ребер боковой кромки и/или промежуточного продольного ребра и, в одном аспекте, каждая из частей ребер уменьшенной высоты имеет высоту, которая меньше высоты ребер боковой кромки или промежуточного продольного ребра крыльев, и/или уменьшенная высота равна нулю. В еще одном, другом аспекте ребра боковой кромки и промежуточные продольные ребра проходят дистально от области локализованного изгиба. Дополнительно, центральная крыловидная часть содержит поперечное ребро, и это поперечное ребро включает в себя полость, причем ширина поперечного ребра больше диаметра упомянутой полости. Кроме того, центральная крыловидная часть имеет длину, равную внешней ширине поперечного сечения капсулы, измеряемой вдоль того же самого направления. В еще одном другом аспекте снабженная крыльями капсула включает в себя шейку, причем ширина шейки меньше длины центральной крыловидной части, измеряемой вдоль того же самого направления.

[0061] В дополнительных аспектах предусмотрена капсула по любому из предшествующих аспектов, в которой капсула имеет верхнюю часть, примыкающую к нижней части, причем нижняя часть включает в себя нижнюю стенку, причем нижняя стенка имеет участок плоской поверхности, окружающий упомянутое отверстие и имеющий первую толщину, поверхность закругленной кольцевой кромки и усиливающий участок между участком плоской поверхности и поверхностью закругленной радиальной кромки, причем усиливающий участок имеет вторую толщину, которая больше, чем упомянутая первая толщина. Дополнительно, участок плоской поверхности содержит внутреннюю поверхность и внешнюю поверхность, противоположную внутренней поверхности, и при этом усиливающий участок содержит конусообразный выступ, проходящий дистально от внешней поверхности. Кроме того, конусообразный выступ является непрерывным и круглым. Дополнительно, конусообразный выступ содержит расположенные на расстоянии друг от друга проходящие наружу ребра. Еще дополнительно, каждое из ребер включает в себя конусообразный участок и по существу плоский участок, соединяющий конусообразный участок с поверхностью закругленной кольцевой кромки. В еще одном другом аспекте участок плоской поверхности содержит внутреннюю поверхность и внешнюю поверхность, противоположную внутренней поверхности, и при этом усиливающий участок содержит радиальный выступ, проходящий проксимально от внутренней поверхности. Дополнительно, радиальный выступ, проходящий проксимально от внутренней поверхности, содержит первый участок, имеющий упомянутую вторую толщину, и второй участок, проходящий радиально наружу от первого участка и имеющий третью толщину. Кроме того, первый участок радиального выступа содержит первую плоскую поверхность, а второй участок содержит вторую плоскую поверхность. Еще дополнительно, вторая плоская поверхность перекрывается, в продольном направлении, с частью поверхности закругленной кольцевой кромки. Также, третья толщина уменьшается радиально наружу. В другом аспекте верхняя часть включает в себя трубкообразную стенку и при этом трубкообразная стенка перекрывается, в продольном направлении, со второй плоской поверхностью. Также, трубкообразная стенка контактирует со второй плоской поверхностью. В еще дополнительных аспектах предусмотрена капсула по любому из вышеуказанных аспектов, в которой держатель капсулы содержит верхнюю поверхность и нижнюю поверхность, противоположную верхней поверхности, ребра боковой кромки и промежуточные продольные ребра, проходящие от верхней поверхности, и нижние ребра, проходящие от нижней поверхности. Дополнительно, нижние ребра короче ребер боковой кромки. Кроме того, нижние ребра толще ребер боковой кромки.

[0062] В другом аспекте предусмотрена снабженная крыльями капсула для доставки вещества животному. Причем снабженная крыльями капсула включает в себя капсулу, имеющую нижнюю стенку и трубкообразную стенку, проходящую от нижней стенки, при этом трубкообразная стенка и нижняя стенка образуют внутреннее пространство, приспособленное для вмещения вещества, и нижняя стенка имеет отверстие, приспособленное для доставки вещества животному. Снабженная крыльями капсула дополнительно включает в себя держатель капсулы, включающий в себя центральную крыловидную часть, соединенную с капсулой, и крылья, соединенные с центральной крыловидной частью и проходящие вбок от нее вдоль плоскости крыла, верхнюю поверхность и нижнюю поверхность, противоположную верхней поверхности, ребра боковой кромки и промежуточные продольные ребра, проходящие от верхней поверхности, и нижние ребра, проходящие от нижней поверхности. В дополнительных аспектах снабженной крыльями капсулы нижние ребра короче ребер боковой кромки. Дополнительно, нижние ребра толще ребер боковой кромки.

[0063] В дополнительных аспектах предусмотрена капсула по любому из вышеперечисленных аспектов, в которой капсула имеет верхнюю часть, примыкающую к нижней части, причем нижняя часть включает в себя нижнюю стенку, причем нижняя стенка имеет участок плоской поверхности, окружающий упомянутое отверстие и имеющий первую толщину, поверхность закругленной кольцевой кромки и усиливающий участок между участком плоской поверхности и поверхностью закругленной радиальной кромки, причем усиливающий участок имеет вторую толщину, которая больше, чем упомянутая первая толщина. Кроме того, участок плоской поверхности содержит внутреннюю поверхность и внешнюю поверхность, противоположную внутренней поверхности, и в которой усиливающий участок содержит конусообразный выступ, проходящий дистально от внешней поверхности. Дополнительно, конусообразный выступ является непрерывным и круглым и/или конусообразный выступ содержит расположенные на расстоянии друг от друга проходящие наружу ребра. Кроме того, каждое из ребер включает в себя конусообразный участок и по существу плоский участок, соединяющий конусообразный участок с поверхностью закругленной кольцевой кромки. Дополнительно, участок плоской поверхности содержит внутреннюю поверхность и внешнюю поверхность, противоположную внутренней поверхности, и в которой усиливающий участок содержит радиальный выступ, проходящий проксимально от внутренней поверхности. Также, радиальный выступ, проходящий проксимально от внутренней поверхности, содержит первый участок, имеющий упомянутую вторую толщину, и второй участок, проходящий радиально наружу от первого участка и имеющий третью толщину. Кроме того, первый участок радиального выступа содержит первую плоскую поверхность, а второй участок содержит вторую плоскую поверхность. Дополнительно, вторая плоская поверхность перекрывается, в продольном направлении, с частью поверхности закругленной кольцевой кромки. Также, третья толщина уменьшается радиально наружу. Кроме того, верхняя часть включает в себя трубкообразную стенку и при этом трубкообразная стенка перекрывается, в продольном направлении, со второй плоской поверхностью. Дополнительно, трубкообразная стенка контактирует со второй плоской поверхностью.

[0064] В еще одном, другом аспекте предусмотрена снабженная крыльями капсула для доставки вещества животному. Причем снабженная крыльями капсула включает в себя капсулу, имеющую нижнюю стенку и трубкообразную стенку, проходящую от нижней стенки, при этом трубкообразная стенка и нижняя стенка образуют внутреннее пространство, приспособленное для вмещения вещества, и нижняя стенка имеет отверстие, приспособленное для доставки вещества животному. Снабженная крыльями капсула дополнительно включает в себя держатель капсулы, включающий в себя центральную крыловидную часть, соединенную с капсулой, и крылья, соединенные с центральной крыловидной частью и проходящие вбок от нее вдоль плоскости крыла, верхнюю поверхность и нижнюю поверхность, противоположную верхней поверхности, а также ребра боковой кромки и промежуточные продольные ребра, проходящие от верхней поверхности. Дополнительно, капсула имеет верхнюю часть, примыкающую к нижней части, причем нижняя часть включает в себя нижнюю стенку, причем нижняя стенка имеет участок плоской поверхности, окружающий упомянутое отверстие и имеющий первую толщину, поверхность закругленной кольцевой кромки и усиливающий участок между участком плоской поверхности и поверхностью закругленной радиальной кромки, причем усиливающий участок имеет вторую толщину, которая больше, чем упомянутая первая толщина.

[0065] В дополнительных аспектах вышеописанной снабженной крыльями капсулы, участок плоской поверхности включает в себя внутреннюю поверхность и внешнюю поверхность, противоположную внутренней поверхности, и при этом усиливающий участок содержит конусообразный выступ, проходящий дистально от внешней поверхности. В дополнительном аспекте конусообразный выступ является непрерывным и круглым, и/или конусообразный выступ содержит расположенные на расстоянии друг от друга проходящие наружу ребра. Дополнительно, каждое из ребер включает в себя конусообразный участок и по существу плоский участок, соединяющий конусообразный участок с поверхностью закругленной кольцевой кромки. Кроме того, участок плоской поверхности содержит внутреннюю поверхность и внешнюю поверхность, противоположную внутренней поверхности, и при этом усиливающий участок содержит радиальный выступ, проходящий проксимально от внутренней поверхности. Еще дополнительно, радиальный выступ, проходящий проксимально от внутренней поверхности, содержит первый участок, имеющий упомянутую вторую толщину, и второй участок, проходящий радиально наружу от первого участка и имеющий третью толщину. Дополнительно, первый участок радиального выступа содержит первую плоскую поверхность, а второй участок содержит вторую плоскую поверхность. Кроме того, вторая плоская поверхность перекрывается, в продольном направлении, с частью поверхности закругленной кольцевой кромки. Еще дополнительно третья толщина уменьшается радиально наружу. Дополнительно, верхняя часть включает в себя трубкообразную стенку и при этом трубкообразная стенка перекрывается, в продольном направлении, со второй плоской поверхностью. Также, трубкообразная стенка контактирует со второй плоской поверхностью.

[0066] За исключением случаев, когда явно указано иное, термины «содержит», «содержащий», «предусматривающий» и «имеющий» и подобные означают «включает в себя», «включающий в себя» и подобное, что обычно интерпретируется как открытые переходные термины. Перечисление компонентов, структур, этапов или тому подобного, конкретно перечисленного после открытого переходного термина, никоим образом не ограничивает такое притязание конкретно перечисленными компонентами, структурами, этапами или подобным. Термины «состоящий из» или «состоит из» являются закрытыми переходными терминами.

[0067] За исключением случаев, когда явно указано иное, термины «первый», «второй», «третий», «четвертый» и подобные в описании и в формуле изобретения, если таковые имеются, используются для различения сходных элементов и не обязательно для описания конкретного последовательного или хронологического порядка. Следует понимать, что любые термины, используемые таким образом, являются взаимозаменяемыми при соответствующих обстоятельствах, так что варианты осуществления, описанные в данном документе, способны, например, работать в последовательностях, отличных от тех, которые проиллюстрированы или иным образом описаны в данном документе. Аналогично, если способ описан в данном документе как содержащий ряд этапов, порядок таких этапов, представленный в данном документе, не обязательно является единственным порядком, в котором такие этапы могут выполняться, и некоторые из указанных этапов могут быть пропущены и/или, возможно, к способу могут быть добавлены некоторые другие этапы, не описанные в данном документе.

[0068] За исключением случаев, когда явно указано иное, термины используются в форме единственного числа для ясности и предназначены для включения формы их множественного числа.

[0069] Вхождения фразы «в одном варианте осуществления» или «в одном аспекте» в данном документе не обязательно все относятся к одному и тому же варианту осуществления или аспекту.

[0070] Хотя это изобретение было описано как имеющее конструкции, проиллюстрированные вариантами осуществления и примерами, настоящее изобретение может быть модифицировано дополнительно без выхода за рамки сущности и объема настоящего раскрытия. Таким образом, данная заявка предназначена для охвата любых модификаций, применений или адаптаций изобретения с использованием его общих принципов. Кроме того, данная заявка предназначена для охвата таких отклонений от настоящего раскрытия, которые входят в известную или обычную практику в области техники, к которой относится данное изобретение.

Группа изобретений относится к медицинской технике, а именно к трем вариантам снабженной крыльями капсулы для доставки вещества животному. В первом варианте снабженная крыльями капсула содержит: капсулу, имеющую нижнюю стенку и трубкообразную стенку, проходящую от нижней стенки. Трубкообразная стенка и нижняя стенка образуют внутреннее пространство, приспособленное для вмещения вещества, и нижняя стенка имеет отверстие, приспособленное для доставки вещества животному. Снабженная крыльями капсула имеет держатель капсулы, включающий в себя центральную крыловидную часть, соединенную с капсулой, и крылья, соединенные с центральной крыловидной частью и проходящие вбок от нее вдоль плоскости крыла. Центральная крыловидная часть имеет центральную ширину. Каждое из крыльев имеет дистальный конец, имеющий дистальную ширину, и промежуточный участок между дистальным концом и центральной крыловидной частью. Промежуточный участок имеет ширину, сужающуюся от ширины смежно с центральной крыловидной частью до дистальной ширины. Центральная крыловидная часть имеет длину, равную внешней ширине поперечного сечения капсулы, и капсула имеет внешнюю ширину поперечного сечения, измеряемую перпендикулярно продольной протяженности крыльев. Центральная ширина составляет по меньшей мере 60% от внешней ширины поперечного сечения капсулы. Во втором варианте держатель включает в себя верхнюю поверхность и нижнюю поверхность, противоположную верхней поверхности, ребра боковой кромки и промежуточные продольные ребра, проходящие от верхней поверхности, и нижние ребра, проходящие от нижней поверхности. В третьем варианте капсула имеет верхнюю часть, примыкающую к нижней части. Нижняя часть включает в себя нижнюю стенку. Нижняя стенка имеет участок плоской поверхности, окружающий отверстие и имеющий первую толщину, поверхность закругленной кольцевой кромки и нижнюю стенку, имеющая плоскую радиальную часть, радиальную часть увеличивающейся толщины, отходящую от плоской радиальной части, и изогнутую кромку, отходящую от радиальной части увеличивающейся толщины между участком плоской поверхности и поверхностью закругленной радиальной кромки. Нижняя стенка, имеющая плоскую радиальную часть, имеет вторую толщину, которая больше, чем первая толщина. Техническим результатом является предотвращение повреждений снабженных крыльями капсул, чтобы снизить затраты на отходы и утилизацию. 3 н. и 16 з.п. ф-лы, 20 ил.

1. Снабженная крыльями капсула для доставки вещества животному, причем снабженная крыльями капсула содержит: капсулу, имеющую нижнюю стенку и трубкообразную стенку, проходящую от нижней стенки, при этом трубкообразная стенка и нижняя стенка образуют внутреннее пространство, приспособленное для вмещения вещества, и нижняя стенка имеет отверстие, приспособленное для доставки вещества животному; и

держатель капсулы, включающий в себя центральную крыловидную часть, соединенную с капсулой, и крылья, соединенные с центральной крыловидной частью и проходящие вбок от нее вдоль плоскости крыла, причем центральная крыловидная часть имеет центральную ширину,

в котором каждое из крыльев имеет дистальный конец, имеющий дистальную ширину, и промежуточный участок между дистальным концом и центральной крыловидной частью, причем промежуточный участок имеет ширину, сужающуюся от ширины смежно с центральной крыловидной частью до дистальной ширины,

в которой центральная крыловидная часть имеет длину, равную внешней ширине поперечного сечения капсулы, и капсула имеет внешнюю ширину поперечного сечения, измеряемую перпендикулярно продольной протяженности крыльев, при этом центральная ширина составляет по меньшей мере 60% от внешней ширины поперечного сечения капсулы.

2. Капсула по п. 1, в которой держатель капсулы включает в себя область локализованного изгиба в центральной крыловидной части держателя капсулы.

3. Капсула по п. 1, в которой держатель капсулы содержит поперечное ребро в центральной крыловидной части и, проходящие дистально от поперечного ребра вдоль плоскости крыла, ребра боковой кромки и промежуточное продольное ребро между ребрами боковой кромки.

4. Капсула по п. 3, в которой по меньшей мере одно из ребер боковой кромки и промежуточного продольного ребра содержит выемку в центральной крыловидной части.

5. Капсула по п. 3, в которой центральная крыловидная часть содержит область локализованного изгиба.

6. Капсула по п. 5, в которой область локализованного изгиба содержит части ребер меньшей высоты, чем высота ребер боковой кромки.

7. Капсула по п. 5, в которой ребра боковой кромки и промежуточные продольные ребра проходят дистально от области локализованного изгиба.

8. Капсула по п. 1, в которой центральная крыловидная часть содержит поперечное ребро, и это поперечное ребро включает в себя полость, причем ширина поперечного ребра больше диаметра полости.

9. Капсула по любому из предшествующих пунктов, в которой капсула имеет верхнюю часть, примыкающую к нижней части, причем нижняя часть включает в себя нижнюю стенку, причем нижняя стенка имеет участок плоской поверхности, окружающий отверстие и имеющий первую толщину, поверхность закругленной кольцевой кромки и нижнюю стенку, имеющую плоскую радиальную часть, радиальную часть увеличивающейся толщины, отходящую от плоской радиальной части, и изогнутую кромку, отходящую от радиальной части увеличивающейся толщины между участком плоской поверхности и поверхностью закругленной радиальной кромки, причем нижняя стенка, имеющая плоскую радиальную часть, имеет вторую толщину, которая больше, чем первая толщина.

10. Капсула по любому из пп. 1-9, в которой держатель капсулы содержит верхнюю поверхность и нижнюю поверхность, противоположную верхней поверхности, ребра боковой кромки и промежуточные продольные ребра, проходящие от верхней поверхности, и нижние ребра, проходящие от нижней поверхности.

11. Снабженная крыльями капсула для доставки вещества животному, причем снабженная крыльями капсула содержит: капсулу, имеющую нижнюю стенку и трубкообразную стенку, проходящую от нижней стенки, при этом трубкообразная стенка и нижняя стенка образуют внутреннее пространство, приспособленное для вмещения вещества, и нижняя стенка имеет отверстие, приспособленное для доставки вещества животному; и

держатель капсулы, включающий в себя центральную крыловидную часть, соединенную с капсулой, и крылья, соединенные с центральной крыловидной частью и проходящие вбок от нее вдоль плоскости крыла, верхнюю поверхность и нижнюю поверхность, противоположную верхней поверхности, ребра боковой кромки и промежуточные продольные ребра, проходящие от верхней поверхности, и нижние ребра, проходящие от нижней поверхности,

в которой центральная крыловидная часть имеет длину, равную внешней ширине поперечного сечения капсулы, и капсула имеет внешнюю ширину поперечного сечения, измеряемую перпендикулярно продольной протяженности крыльев, при этом центральная ширина составляет по меньшей мере 60% от внешней ширины поперечного сечения капсулы.

12. Капсула по п. 11, в которой нижние ребра короче ребер боковой кромки.

13. Капсула по п. 12, в которой нижние ребра толще ребер боковой кромки.

14. Снабженная крыльями капсула для доставки вещества животному, причем снабженная крыльями капсула содержит: капсулу, имеющую нижнюю стенку и трубкообразную стенку, проходящую от нижней стенки, при этом трубкообразная стенка и нижняя стенка образуют внутреннее пространство, приспособленное для вмещения вещества, и нижняя стенка имеет отверстие, приспособленное для доставки вещества животному; и

держатель капсулы, включающий в себя центральную крыловидную часть, соединенную с капсулой, и крылья, соединенные с центральной крыловидной частью и проходящие вбок от нее вдоль плоскости крыла, верхнюю поверхность и нижнюю поверхность, противоположную верхней поверхности, и ребра боковой кромки и промежуточные продольные ребра, проходящие от верхней поверхности,

при этом капсула имеет верхнюю часть, примыкающую к нижней части, причем нижняя часть включает в себя нижнюю стенку, причем нижняя стенка имеет участок плоской поверхности, окружающий отверстие и имеющий первую толщину, поверхность закругленной кольцевой кромки и нижнюю стенку, имеющая плоскую радиальную часть, радиальную часть увеличивающейся толщины, отходящую от плоской радиальной части, и изогнутую кромку, отходящую от радиальной части увеличивающейся толщины между участком плоской поверхности и поверхностью закругленной радиальной кромки, причем нижняя стенка, имеющая плоскую радиальную часть, имеет вторую толщину, которая больше, чем первая толщина,

в которой центральная крыловидная часть имеет длину, равную внешней ширине поперечного сечения капсулы, и капсула имеет внешнюю ширину поперечного сечения, измеряемую перпендикулярно продольной протяженности крыльев, при этом центральная ширина составляет по меньшей мере 60% от внешней ширины поперечного сечения капсулы.

15. Капсула по п. 14, в которой участок плоской поверхности содержит внутреннюю поверхность и внешнюю поверхность, противоположную внутренней поверхности, и в которой нижняя стенка, имеющая плоскую радиальную часть, содержит конусообразный выступ, проходящий дистально от внешней поверхности.

16. Капсула по п. 15, в которой конусообразный выступ содержит расположенные на расстоянии друг от друга проходящие наружу ребра.

17. Капсула по п. 14, в которой участок плоской поверхности содержит внутреннюю поверхность и внешнюю поверхность, противоположную внутренней поверхности, и в которой нижняя стенка, имеющая плоскую радиальную часть, содержит радиальный выступ, проходящий проксимально от внутренней поверхности.

18. Капсула по п. 17, в которой радиальный выступ, проходящий проксимально от внутренней поверхности, содержит первый участок, имеющий вторую толщину, и второй участок, проходящий радиально наружу от первого участка и имеющий третью толщину.

19. Капсула по п. 18, в которой третья толщина уменьшается радиально наружу.
