НОВЫЙ ПРЕДОХРАНИТЕЛЬ ДЛЯ КРЫЛЬЕВ, ПРЕДНАЗНАЧЕННЫЙ ДЛЯ КАПСУЛЫ С КРЫЛЬЯМИ, И СПОСОБ ЕГО ПРИМЕНЕНИЯ Российский патент 2024 года по МПК A61D7/00

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

[0001] Данная международная заявка имеет приоритет по заявке на патент США № 62/886,594, поданной 14 августа 2019 г., которая в полном объеме включена в настоящее описание путем ссылки.

ОБЛАСТЬ ТЕХНИКИ ИЗОБРЕТЕНИЯ

[0002] Изобретение, в общем, относится к устройству, выполненному с возможностью защиты капсулы с крыльями от повреждения.

УРОВЕНЬ ТЕХНИКИ ИЗОБРЕТЕНИЯ

[0003] Кекстон (kexxtone) - наименование препарата монензин (монензин натрия) с контролируемым высвобождением, содержащегося в пластиковой капсуле, оснащенной удерживающими крыльями. При медленном высвобождении монензина из отверстия на дистальном конце капсулы капсула остается эффективной в среднем в течение 95 дней после введения в организм дойного молочного скота. Для введения монензина крылья капсулы с крыльями складываются вдоль тала капсулы, а затем располагаются в инструменте для введения. Инструмент для введения, содержащий капсулу с крыльями (в сложенном виде), вводится в рот животного, после чего инструмент для введения приводится в действие путем нажатия на плунжер для выталкивания капсулы с крыльями в глотку животного, при этом крылья, которые являются гибкими и упругими, раскрываются и приходят в соприкосновение с глоткой для удерживания капсулы с крыльями на месте и предотвращения отрыгивания капсулы с крыльями животным.

[0004] Крылья обладают гибкостью и упругостью, чтобы обеспечить возможность введения и самостоятельного раскрытия, а также удерживания капсулы в правильном положении, не допуская при этом повреждения тканей. Капсула имеет округлую верхнюю часть, или купол, при этом крылья крепятся к центру купола. Округлая форма купола вдоль плоскости перемещения крыльев, или плоскости складывания, способствует складыванию крыльев, а потому поверхность крепления, или место соединения, сводится к минимуму для максимального изгиба крыльев при сохранении малого профиля, пригодного для введения в глотку. Место соединения может содержать небольшое количество материала, образующего шейку между крыльями и поверхностью купола.

[0005] После изготовления множество капсул с крыльями помещают внутрь упаковки, обычно пакета. Укладывание капсул с крыльями в пакете проиллюстрировано на ФИГ. 13. Обнаружено, что в процессе упаковывания капсулы с крыльями и транспортировки пакетов крылья могут изгибаться вблизи места соединения (где крылья по существу являются жесткими), испытывая напряжения, превышающие предел текучести материала, в результате чего они более не могут восстановить свою функциональную конфигурацию. Крылья, изогнутые с превышением предела текучести материала, показаны на ФИГ. 14 и 15. Изогнутые крылья могут также разрушаться и отделяться от болюса. Поврежденные устройства должны отбраковываться, принимая меры к тому, чтобы их утилизировать надлежащим образом с учетом их содержимого. Требуется экономическое решение, чтобы предотвратить повреждение капсул с крыльями для снижения потерь и стоимости утилизации.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0006] В настоящем описании представлены конструкция капсулы с крыльями и предохранителя для крыльев, способ защиты капсулы с крыльями, а также предохранитель для крыльев. Предохранитель для крыльев пригоден для предотвращения повреждения капсулы с крыльями.

[0007] В первом аспекте в изобретении представлена конструкция для доставки вещества животному. В первом варианте осуществления первого аспекта конструкция содержит капсулу с крыльями, включающую в себя капсулу и крылья, при этом капсула выполнена с возможностью доставки вещества животному, при этом крылья прикреплены к капсуле и выполнены с возможностью складывания для введения в организм животного и раскрытия после введения; а также предохранитель для крыльев, включающий в себя паз, выполненный с возможностью приема, по меньшей мере, участка каждого из крыльев и прикрепления с возможностью съема капсулы с крыльями к предохранителю для крыльев.

[0008] В разновидностях первого варианта осуществления предохранитель для крыльев может содержать верхнюю стенку, боковую стенку, продолжающуюся от верхней стенки, а также удерживатель крыла, продолжающийся от боковой стенки, чтобы совместно с верхней стенкой образовывать паз.

[0009] Удерживатель крыла по размерам и форме может быть выполнен с возможностью образования гнезда для крыльев.

[0010] Предохранитель для крыльев может содержать противоположную боковую стенку, расположенную противоположно боковой стенке и продолжающуюся от верхней стенки, а также противоположный удерживатель крыла, продолжающийся от противоположной боковой стенки для образования противоположного паза, при этом паз и противоположный паз образуют канал.

[0011] Паз и противоположный паз могут быть параллельны друг другу вдоль продольной оси предохранителя для крыльев.

[0012] Предохранитель для крыльев может включать в себя полость для купола в боковой стенке и удерживателе крыла, при этом полость для купола имеет длину вдоль продольного направления, превышающую диаметр шейки.

[0013] Предохранитель для крыльев может быть выполнен из гибкого материала, который является достаточно гибким вдоль поперечного направления, чтобы обеспечить возможность изгиба верхней стенки для расширения зазора между удерживателем крыла и противоположным удерживателем крыла, пока зазор не превысит ширину крыльев, тем самым позволяя ввести крылья через расширенный зазор в канал.

[0014] В другой разновидности первого варианта осуществления удерживатель крыла имеет одинаковую протяженность с верхней стенкой.

[0015] В еще одной разновидности первого варианта осуществления удерживатель крыла дополнительно включает в себя полость для купола, образованную вырезом в удерживателе крыла.

[0016] Во втором варианте осуществления первого аспекта конструкция содержит капсулу с крыльями, включающую в себя капсулу и крылья, при этом капсула выполнена с возможностью доставки вещества животному, при этом крылья прикреплены к капсуле и выполнены с возможностью складывания для введения в организм животного и раскрытия после введения; а также предохранитель для крыльев, включающий в себя паз, выполненный с возможностью приема, по меньшей мере, участка каждого из крыльев и прикрепления с возможностью съема капсулы с крыльями к предохранителю для крыльев, при этом предохранитель для крыльев дополнительно включает в себя нижнюю стенку, продолжающуюся от боковой стенки противоположно верхней стенке для образования паза между ними.

[0017] Во втором аспекте представлен способ защиты капсулы с крыльями. В первом варианте осуществления второго аспекта способ содержит создание конструкции, содержащей: капсулу с крыльями, включающую в себя капсулу и крылья, при этом крылья соединены с капсулой и выполнены с возможностью складывания для введения в организм животного и раскрытия после введения, а также предохранитель для крыльев, включающий в себя паз, выполненный с возможностью приема, по меньшей мере, участка каждого из крыльев и прикрепления с возможностью съема капсулы с крыльями к предохранителю для крыльев. Способ дополнительно содержит прикрепление с возможностью съема капсулы с крыльями к предохранителю для крыльев для образования защищенной капсулы с крыльями; введение множества защищенных капсул с крыльями в пакет; извлечение одной из защищенных капсул с крыльями из пакета; а также снятие предохранителя для крыльев с защищенной капсулы с крыльями.

[0018] В третьем аспекте представлен предохранитель для крыльев, предназначенный для защиты капсулы с крыльями, включающей в себя капсулу и складные крылья, прикрепленные к капсуле. В некоторых вариантах осуществления предохранитель для крыльев содержит: верхнюю стенку; боковую стенку, продолжающуюся от верхней стенки; а также паз, по размерам и форме выполненный с возможностью приема, по меньшей мере, участка каждого из крыльев и прикрепления с возможностью съема капсулы с крыльями к предохранителю для крыльев, при этом паз образован частично верхней стенкой и боковой стенкой.

ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0019] Нижеследующее подробное описание различных вариантов осуществления станет более понятным при прочтении в сочетании с прилагаемыми чертежами. Следует понимать, однако, что изобретение не ограничено конкретными конструкциями и средствами вариантов осуществления, показанных на чертежах.

[0020] ФИГ. 1 - вид в перспективе варианта осуществления конструкции в собранном состоянии, содержащей капсулу с крыльями и предохранитель для крыльев;

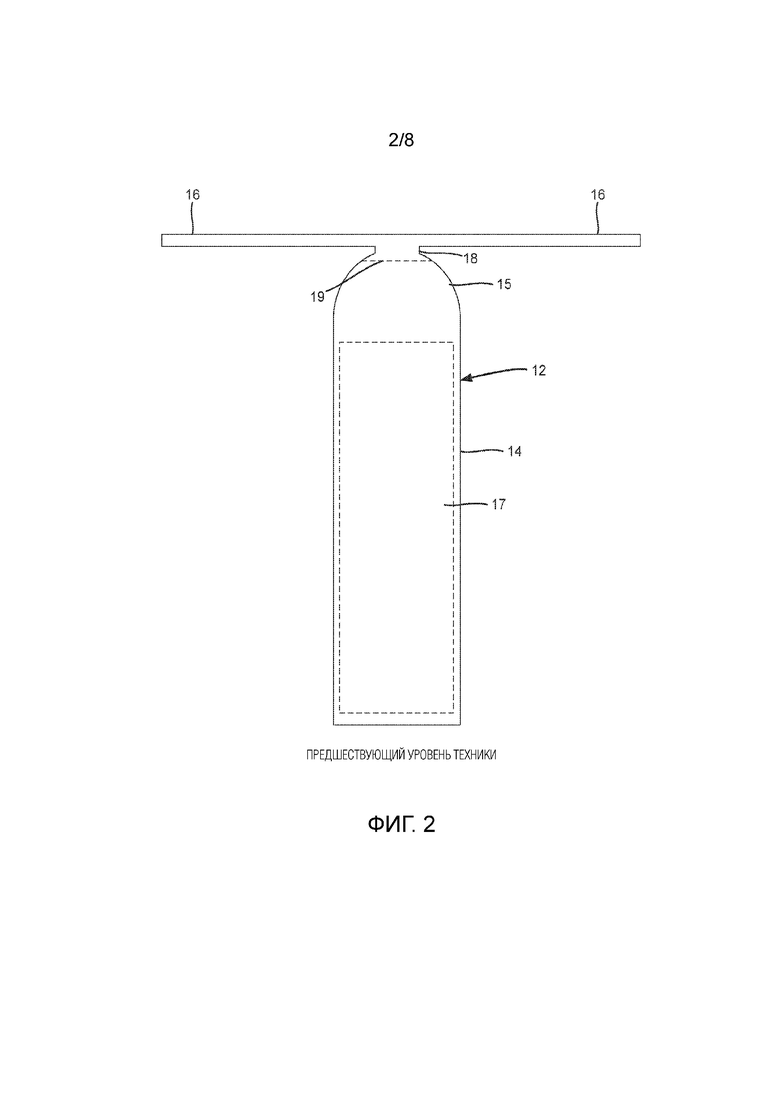

[0021] ФИГ. 2 - вид сбоку варианта осуществления капсулы с крыльями;

[0022] ФИГ. 3-6 - виды в перспективе, сбоку в поперечном направлении, сбоку в продольном направлении и в сечении в продольном направлении варианта осуществления предохранителя для крыльев;

[0023] ФИГ. 4A - вид сбоку в поперечном направлении другого варианта осуществления предохранителя для крыльев;

[0024] ФИГ. 7 - вид снизу конструкции по ФИГ. 1, где предохранитель для крыльев установлен на капсуле с крыльями;

[0025] ФИГ. 8 - вид в перспективе другого варианта осуществления конструкции в собранном состоянии, содержащей капсулу с крыльями и предохранитель для крыльев;

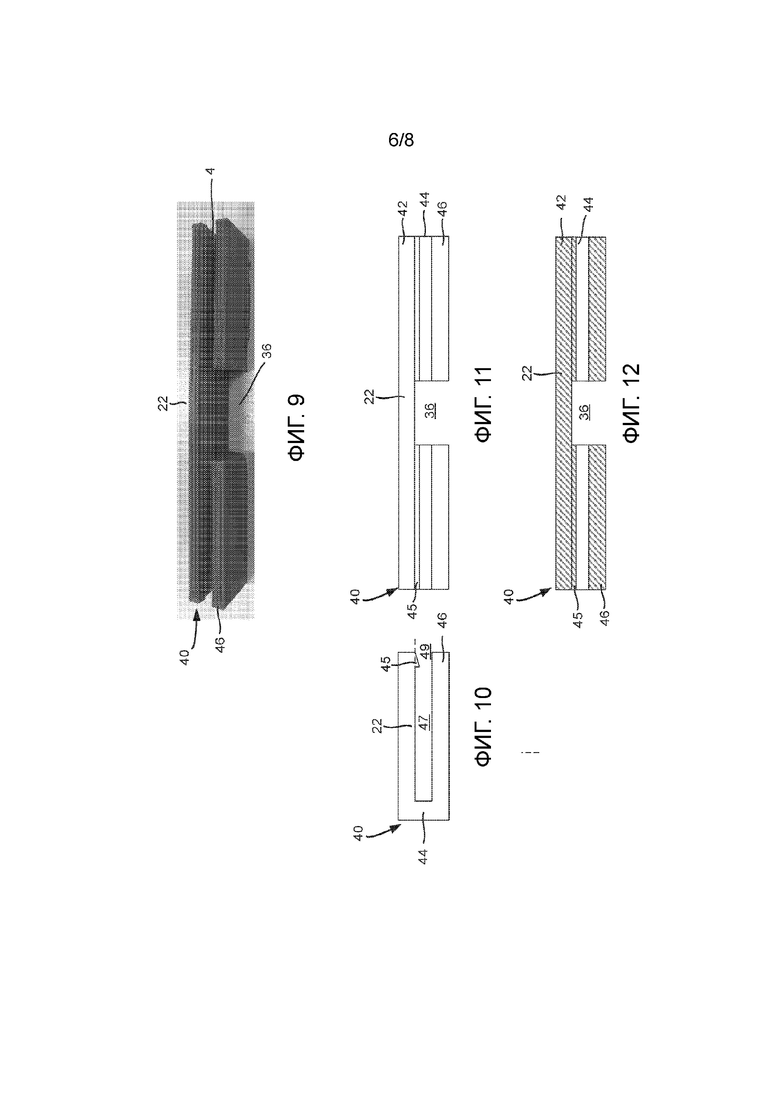

[0026] ФИГ. 9-12 - виды в перспективе, сбоку в поперечном направлении, сбоку в продольном направлении и в сечении в продольном направлении другого варианта осуществления предохранителя для крыльев;

[0027] ФИГ. 13 - вид в перспективе этапа упаковывания множества капсул с крыльями без предохранителей для крыльев;

[0028] ФИГ. 14 и 15 - виды в перспективе, иллюстрирующие места достижения предела текучести материала на крыльях.

[0029] На чертежах соответствующие ссылочные знаки обозначают соответствующие детали, функции и признаки на всех видах. Хотя чертежи представляют варианты осуществления различных элементов и компонентов согласно настоящему изобретению, чертежи не обязательно выполнены с соблюдением масштаба, при этом некоторые элементы могут быть преувеличены, чтобы лучше проиллюстрировать и пояснить настоящее изобретение. Однако изобретение не ограничено конкретными конструкциями и средствами вариантов осуществления, показанных на чертежах.

ПОДРОБНОЕ ОПИСАНИЕ РАСКРЫТЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0030] Чтобы способствовать пониманию принципов, заложенных в изобретении, будут сделаны ссылки на варианты осуществления, проиллюстрированные на чертежах, которые описаны ниже. Варианты осуществления, раскрытые ниже, не являются исчерпывающими и не направлены на ограничение изобретения конкретной формой, раскрытой в нижеследующем подробном описании. Наоборот, варианты осуществления выбраны и описаны так, чтобы другие специалисты в данной области техники могли использовать свои идеи. Следует понимать, что тем самым не предполагается никакого ограничения объема изобретения. Изобретение включает в себя любые изменения и дополнительные модификации проиллюстрированных устройств и описанных способов, а также дополнительные применения принципов, заложенных в изобретении согласно формуле изобретения.

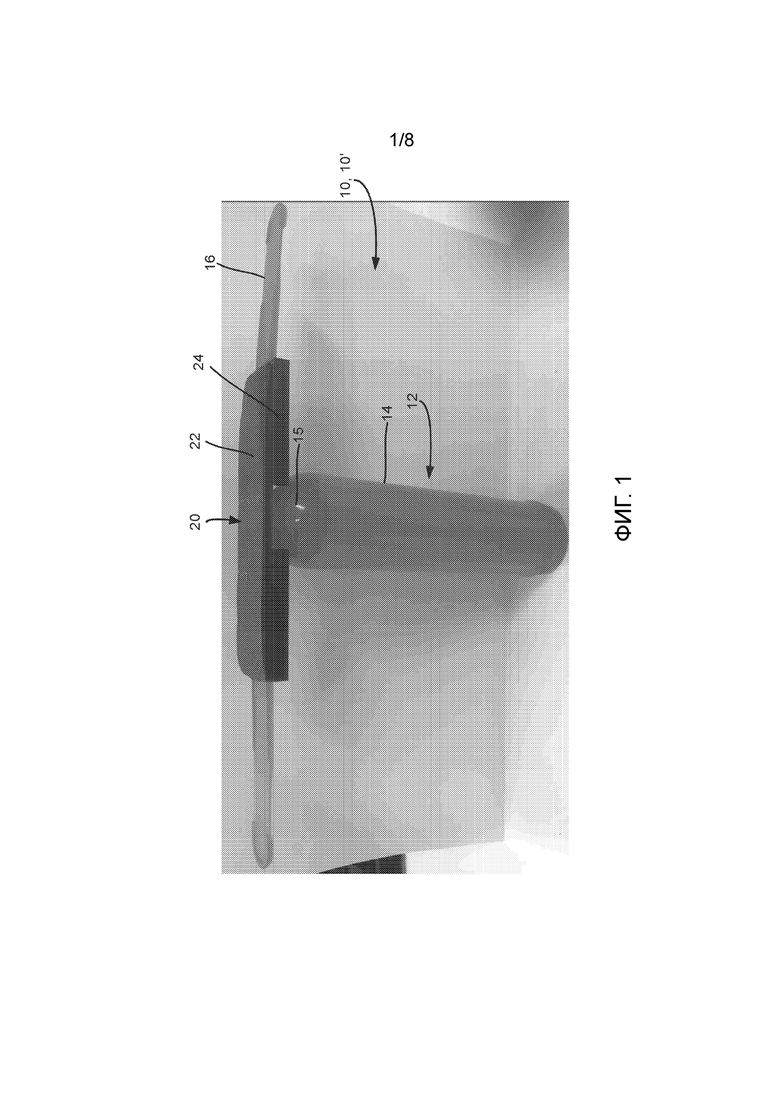

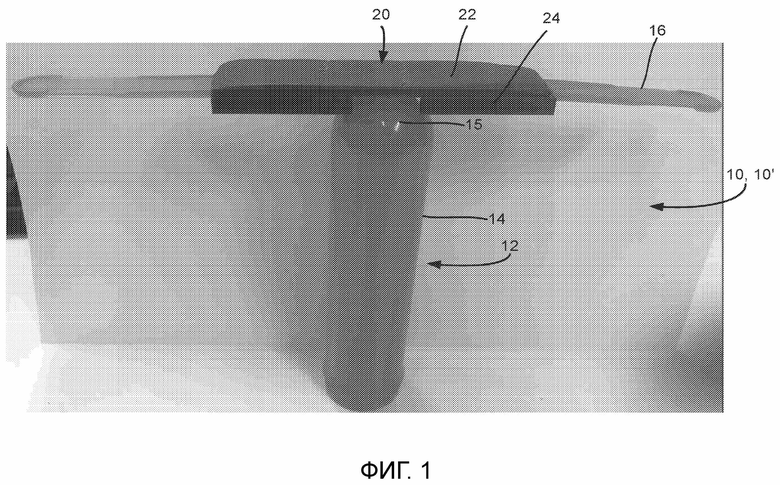

[0031] ФИГ. 1 - вид в перспективе варианта осуществления конструкции (или защищенной капсулы с крыльями) 10 в собранном состоянии, содержащей капсулу 12 с крыльями и предохранитель 20 для крыльев. ФИГ. 2 - вид сбоку варианта осуществления капсулы с крыльями, показанной на ФИГ. 1. Капсула 12 с крыльями включает в себя капсулу 14, имеющую купол 15 и содержащую крылья 16, вещество 17 в капсуле 14, а также место 18 соединения, возможно шейку, соединяющее крылья 16 с капсулой 14. Стабилизационная поверхность 19 (описанная ниже) обозначена пунктирной линией на куполе 15. Следует понимать, что стабилизационная поверхность 19 (проиллюстрированная линией, но охватывающая поверхность (поверхности) предохранителя для крыльев, контактирующего с капсулой, как описано ниже (область которого содержит линию 19)) не составляет часть конструкции предшествующего уровня техники и показана лишь для пояснения использования нового и неочевидного предохранителя для крыльев, представленного в настоящем описании. Вещество может содержать монензин или другие лекарственные препараты, витамины, а также любое другое вещество, пригодное для доставки в течение продолжительных периодов времени.

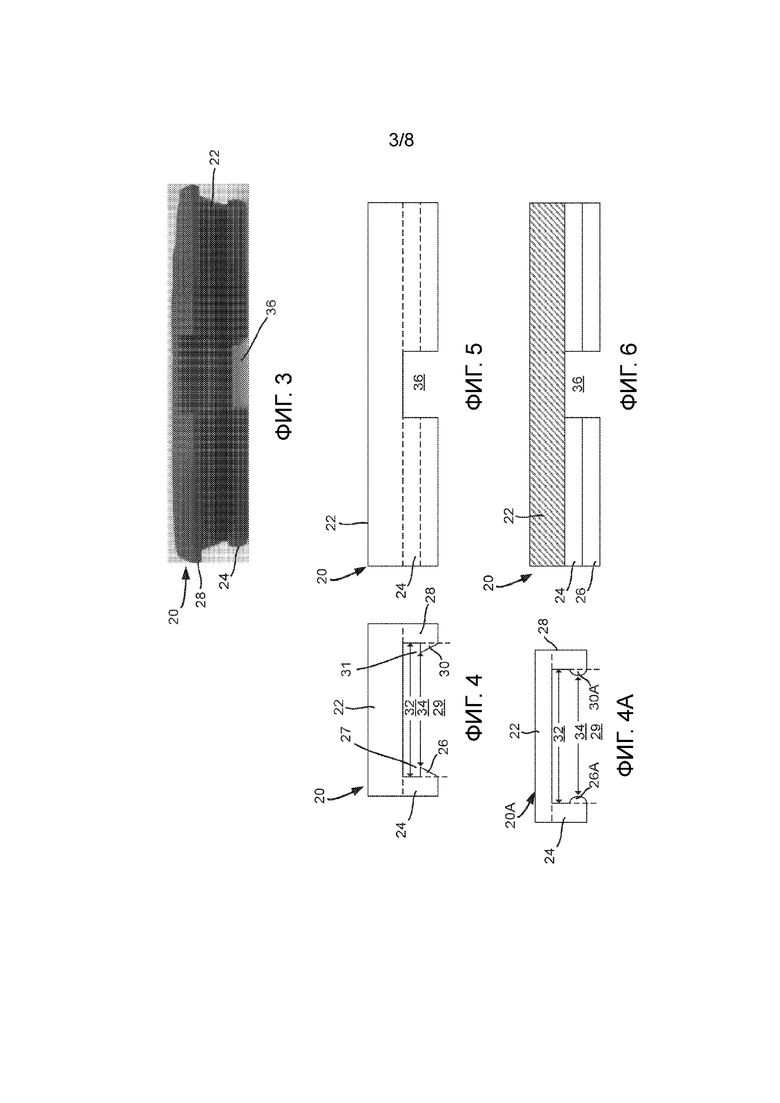

[0032] ФИГ. 3-6 - виды в перспективе, сбоку в поперечном направлении, сбоку в продольном направлении и в сечении в продольном направлении варианта осуществления предохранителя 20 для крыльев. Предохранитель 20 для крыльев включает в себя верхнюю стенку 22, боковую стенку 24, продолжающуюся от нее в направлении капсулы 14 (вниз на ФИГ. 1), удерживатель 26 крыла, продолжающийся внутрь от боковой стенки 24, противоположную боковую стенку 28, продолжающуюся от верхней стенки 22 в направлении капсулы 14 (вниз), а также противоположный удерживатель 30 крыла, продолжающийся внутрь от боковой стенки 28. Зазор 34 определяется как наименьшее расстояние между удерживателем 26 крыла и противоположным удерживателем 30 крыла. Верхняя стенка 22, боковая стенка 24 и удерживатель 26 крыла образуют паз 27. Верхняя стенка 22, противоположная боковая стенка 28 и противоположный удерживатель 30 крыла образуют паз 31. Пазы 27 и 31 (лучше всего видно на ФИГ. 4) образуют канал 32 между собой. Пазы 27 и 31, а также канал 32 выполнены с возможностью приема участка крыльев 16.

[0033] В качестве опции поперечный паз, выполненный поперек удерживателя 26 крыла, противоположного удерживателя 30 крыла, боковой стенки 24 и противоположной боковой стенки 28, образует полость 36 для купола. В одном варианте на верхней поверхности верхней стенки дополнительно созданы продольные ребра для придания дополнительной продольной жесткости предохранителю для крыльев. Продольные ребра могут продолжаться от одного конца до другого или продолжаться только частично от центра предохранителя 20 для крыльев до промежуточной точки вдоль каждого крыла, проходя за области достижения предела текучести (описанные ниже). Добавление продольных ребер может позволить уменьшить толщину верхней стенки, увеличивая при этом продольную жесткость и уменьшая поперечную жесткость.

[0034] В различных вариантах осуществления, представленных в настоящем описании выше и ниже, полость 36 для купола отсутствует. В одном варианте на верхней поверхности верхней стенки добавлены продольные ребра.

[0035] В дополнительных различных вариантах осуществления, представленных в настоящем описании выше и ниже, полость 36 для купола создана, но боковые стенки имеют только частичный вырез, так что сохраняется участок каждой боковой стенки (соединенный с верхней стенкой), что увеличивает жесткость верхней стенки, оставляя возможность осуществлять установку на крыльях, не задевая капсулу. В одном варианте на верхней поверхности верхней стенки добавлены продольные ребра.

[0036] Удерживатели крыла, представленные в настоящем описании, могут иметь любое сочетание формы и материала, позволяющее устанавливать предохранитель для крыльев на крыльях, удерживать предохранитель для крыльев, а также снимать предохранитель для крыльев. Материал предохранителя для крыльев может содержать полимеры. В число примеров полимеров входят полипропилен и нейлон. Могут добавляться элементы для повышения жесткости с целью образования композиции из элементов для повышения жесткости и полимеров. В число примеров элементов для повышения жесткости входят стеклянные шарики и волокна. Примерами волокон служат стеклянные и углеродные волокна. В настоящем варианте осуществления удерживатели 26 и 30 крыла изображены в виде зубцов, толщина которых увеличивается по мере их продолжения внутрь (в направлении канала 32). Сочетание гибкости материала и формы зубца позволяет предохранителю 20 для крыльев незначительно изгибаться для приема крыльев, а также позволяет извлекать крылья. Толщина зубца может увеличиваться, тем самым уменьшая зазор 34, чтобы увеличить усилие, необходимое для установки и снятия. Толщина верхней стенки 22 также может увеличиваться или уменьшаться, чтобы влиять на изгиб предохранителя 20 для крыльев.

[0037] ФИГ. 4A иллюстрирует изменение настоящего варианта осуществления, а именно предохранитель 20A для крыльев, в котором удерживатели 26A и 30A крыла имеют форму дугообразных выступов, выступающих от стенок 24, 28. Дугообразные выступы и зубцы создают зазор, превышающий ширину крыльев на самом дистальном (относительно верхней стенки) крае удерживателя крыла, и зазор, который меньше ширины крыльев вдоль их высоты, что можно назвать в собирательном смысле “гнездом для крыльев” 29. Гнездо 29 для крыльев способствует началу установки и направляет крыло в паз 32, когда прикладывается сила для преодоления сопротивления введению, создаваемого удерживателями крыла. Таким образом, предохранитель для крыльев может содержать гнездо для крыльев различных форм. Гнездо для крыльев может продолжаться вдоль длины предохранителя для крыльев или вдоль его участков.

[0038] После сборки, если прикладывается сила к одному (первому) крылу, комбинация противоположного (второго) крыла и предохранителя для крыльев создает противодействующую силу для защиты первого крыла. В некоторых вариантах углы удерживателя 26 крыла и противоположного удерживателя 30 крыла (на каждой стороне поперечного паза) создают четыре точки контакта для стабилизационной поверхности 19 купола 15. Эти четыре точки контакта уменьшают риск повреждения путем предоставления боковой опоры от купола 15, а также, используя каждое крыло и соответствующий участок предохранителя 20 для крыльев, поддерживающий противоположное крыло, служат для сохранения крыльев 16 и капсулы 14 в правильном положении относительно друг друга, предотвращая или ограничивая скручивание места 18 соединения или изгиб одного или обоих крыльев 16 вблизи точки соприкосновения крыльев с местом соединения.

[0039] В одной разновидности настоящего варианта осуществления предохранители 20, 20A для крыльев (и предохранитель 38 для крыльев, описанный ниже) содержат цельный полимерный материал.

[0040] В некоторых вариантах осуществления предохранитель 20 для крыльев крепится с возможностью съема к крыльям 16 путем установки предохранителя 20 для крыльев на крыльях сверху, позволяя удерживателям крыла проскальзывать за края крыльев. Предохранитель 20 для крыльев может незначительно изгибаться при вдавливании на крылья, а затем может восстанавливать свою несогнутую форму, чтобы оставаться установленным на крыльях. Перед эксплуатацией предохранитель 20 для крыльев снимается в обратном направлении.

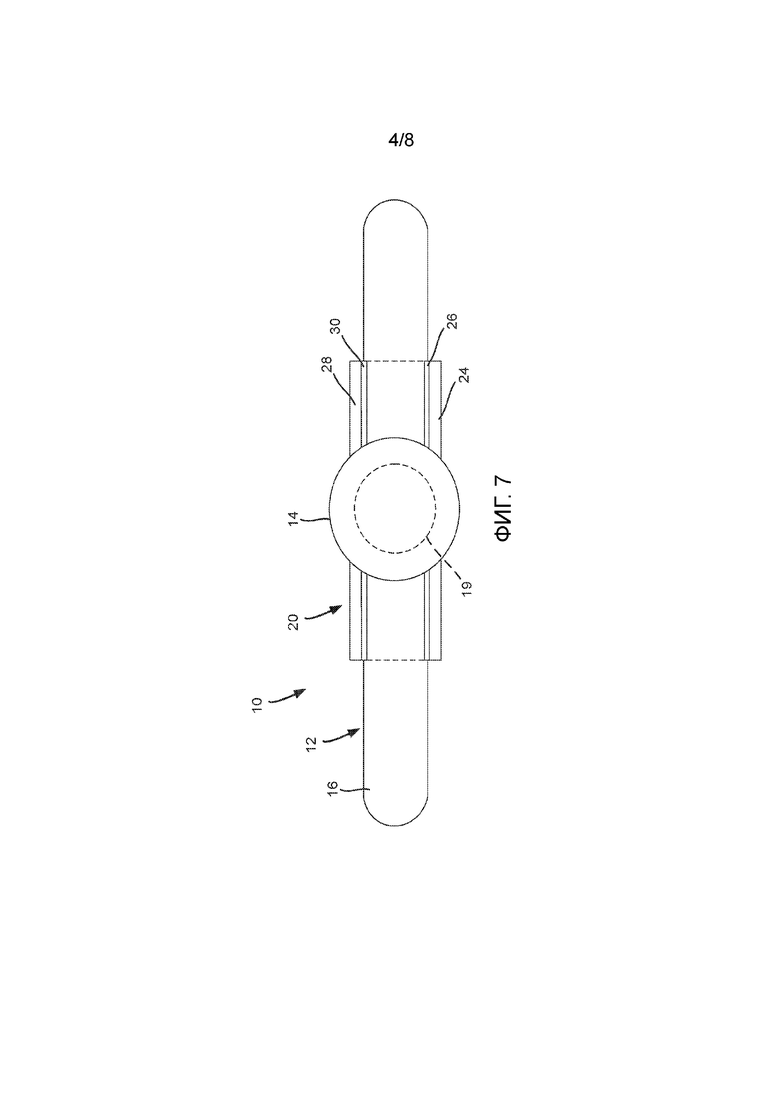

[0041] ФИГ. 7 - вид снизу конструкции по ФИГ. 1, на котором показана защищенная капсула 10 с крыльями, собранная согласно вышеприведенному описанию путем установки предохранителя 20 для крыльев на капсулу 12 с крыльями сверху (со стороны крыльев капсулы 12 с крыльями).

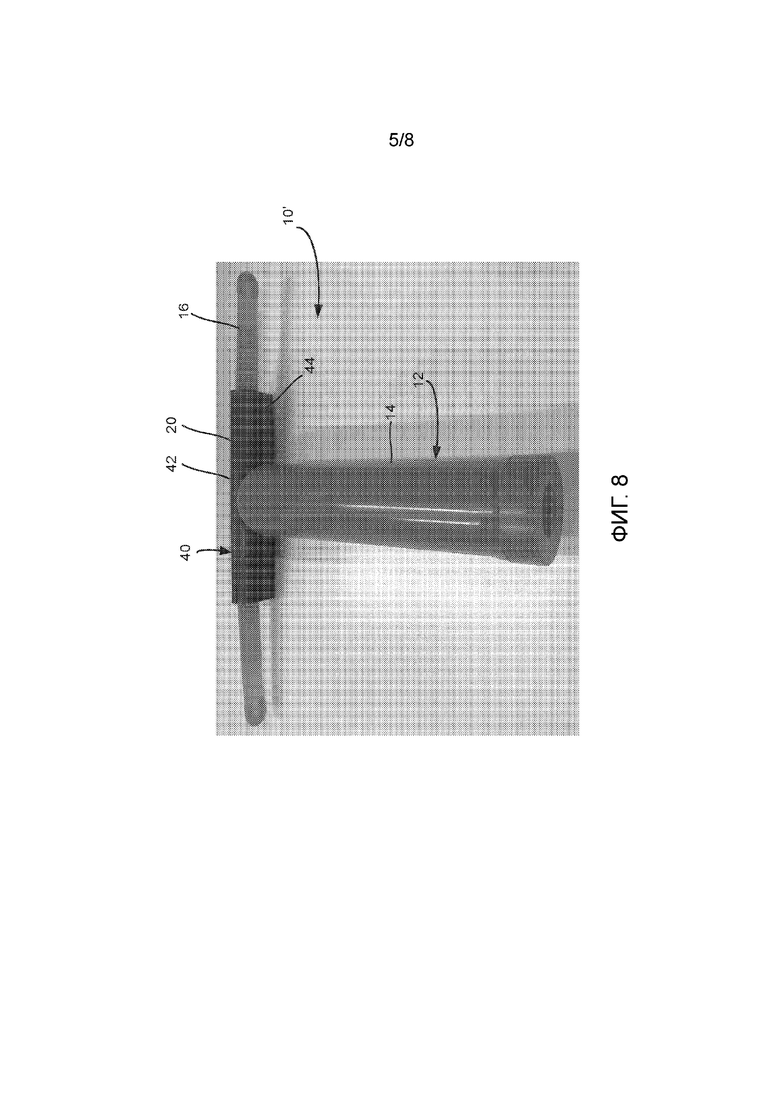

[0042] ФИГ. 8 - вид в перспективе другого варианта осуществления конструкции, обозначенной позицией 10’, защищенной капсулы с крыльями, содержащей капсулу 12 с крыльями и предохранитель 40 для крыльев, представленной в собранном состоянии. Предохранитель 40 для крыльев отличается от предохранителя 20 для крыльев тем, что он имеет боковую стенку только на одной стороне верхней стенки 22. ФИГ. 9-12 - виды в перспективе, сбоку в поперечном направлении, сбоку в продольном направлении и в сечении в продольном направлении предохранителя 40 для крыльев. Предохранитель 40 для крыльев включает в себя верхнюю стенку 22, боковую стенку 44, продолжающуюся от нее в направлении капсулы 14 (вниз), а также нижнюю стенку 46, продолжающуюся внутрь от боковой стенки 44. Верхняя стенка 22, боковая стенка 44 и нижняя стенка 46 образуют паз 47, выполненный с возможностью приема участка крыльев 16. Полость 36 для купола способствует съемному присоединению капсулы 12 с крыльями путем введения, выполняемого в поперечном направлении, крыльев 16 в паз 47, при этом купол 15 сопряжен с полостью 36 для купола. Показан удерживатель 45 крыла. Удерживатель крыла может иметь любую форму, пригодную для того, чтобы способствовать введению крыльев и их извлечению, как описано выше со ссылкой на ФИГ. 4 и 4A. Удерживатель 45 крыла взаимодействует с нижней стенкой 46, чтобы образовать гнездо 49 для крыльев. В одной разновидности настоящего варианта осуществления к нижней стенке добавлен противоположный удерживатель 45 крыла.

[0043] Не требуется, чтобы удерживатели крыла, представленные в настоящем описании, имели совпадающие длины. Один удерживатель крыла может иметь одну длину, а противоположный удерживатель крыла может иметь другую длину. Удерживатели крыла могут быть созданы в виде множества участков. Это множество участков может перекрываться, частично перекрываться или не перекрываться (например, верхний участок смещен относительно нижнего участка). Участки могут располагаться в шахматном порядке, а их длины могут быть приспособлены для обеспечения требуемого сопротивления введению крыльев.

[0044] ФИГ. 13 - вид в перспективе этапа упаковывания множества капсул 12 с крыльями без предохранителей для крыльев. Как показано, пакет или упаковка 50 заполняется человеком. Когда упаковка заполнена или в процессе транспортировки к крыльям может прикладываться давление, приводящее к скручиванию, что может разрушить крылья и/или место соединения. Предохранители 20, 40 для крыльев выполнены с возможностью ограничения или исключения повреждения, возникающего вследствие такого изгиба. В одном варианте края удерживателя 46 крыла, образующего полость 36 для купола, соприкасаются со стабилизационной поверхностью 19 для создания дополнительной опоры.

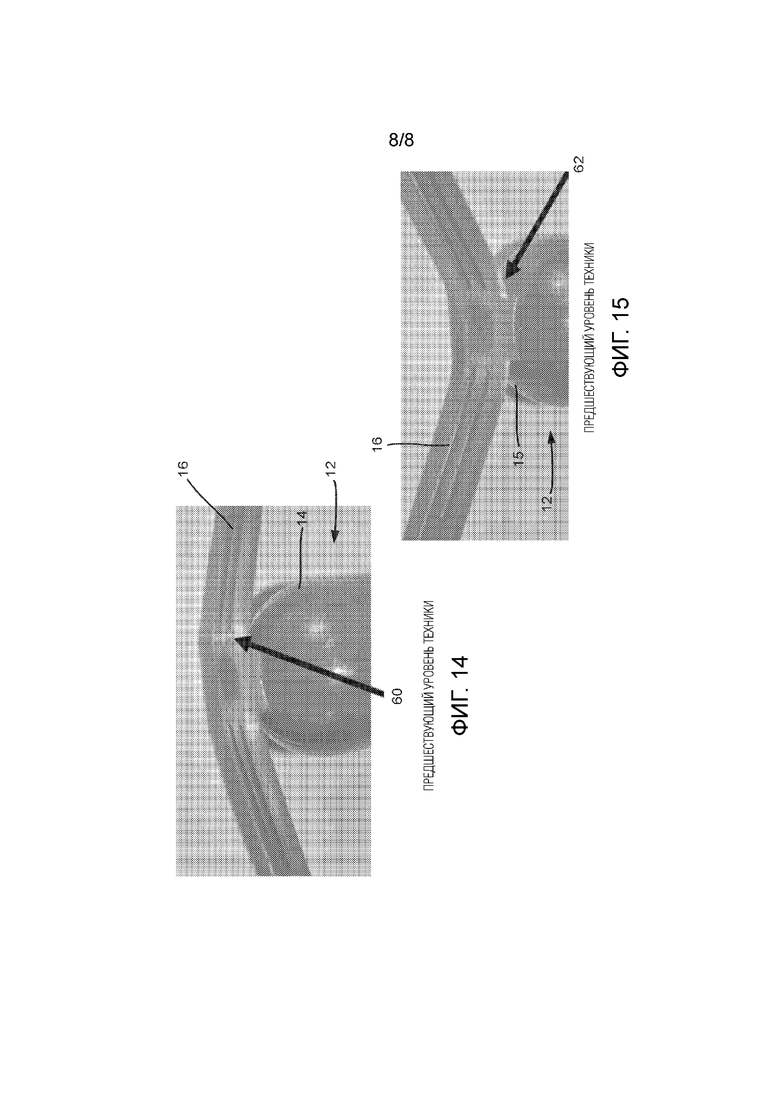

[0045] На ФИГ. 14 и 15 показаны крылья, изогнутые вблизи места соединения. ФИГ. 14 иллюстрирует область 60 достижения предела текучести сверху крыла, образованную в результате изгиба крыла вниз. ФИГ. 15 иллюстрирует область 62 достижения предела текучести снизу крыла, образованную в результате изгиба крыла вверх. В контексте настоящего описания «вверх» обозначает направление от капсулы, а «вниз» обозначает направление к капсуле, в обоих случаях параллельно продольной оси капсулы. На обоих видах создается впечатление, что оба крыла изогнуты в одном направлении, что могло бы быть следствием извлечения или проталкивания капсулы. Предохранитель для крыльев, прикрепленный к обоим крыльям, не допустил бы такого изгибания, тем самым предотвращая повреждение.

[0046] Если явно не указано обратное, термины “содержит”, “содержащий”, “содержащий в себе”, “имеющий” и т.п. означают “включает в себя”, “включающий в себя” и т.п., подразумевая открытое множество. Перечисление компонентов, структур, этапов и т.п., конкретно приведенных вслед за термином, указывающим на открытое множество, ни в коей мере не ограничивает такой пункт формулы изобретения компонентами, структурами, этапами и т.п., которые конкретно перечислены. Термины “состоящий из” или “состоит из” подразумевают закрытое множество.

[0047] Если явно не указано обратное, термины "первый", "второй", "третий", "четвертый" и т.п. в описании и в формуле изобретения, если таковые имеются, используются для проведения различия между схожими элементами и не обязательно для описания конкретного последовательного или хронологического порядка. Следует понимать, что любые термины, используемые указанным образом, взаимно заменимы при соответствующих обстоятельствах, так что варианты осуществления, представленные в настоящем описании, например, способны работать при последовательностях, отличных от тех, которые проиллюстрированы или описаны в настоящем документе. Точно так же, если способ представлен в настоящем описании как содержащий ряд этапов, порядок следования таких этапов согласно настоящему описанию не обязательно является единственным порядком, в котором такие этапы могут осуществляться, при этом некоторые из указанных этапов, возможно, могут быть опущены и/или некоторые другие этапы, не представленные в настоящем описании, возможно, могут быть добавлены в этот способ.

[0048] Если явно не указано обратное, термины для простоты используются в форме единственного числа, при этом могут иметь форму множественного числа.

[0049] Фразы "в одном варианте осуществления" или "в одном аспекте" в настоящем описании не обязательно относятся к одному и тому же варианту осуществления или аспекту.

[0050] Хотя данное изобретение описано как имеющее конструкции, проиллюстрированные вариантами осуществления и приведенными примерами, в настоящее изобретение могут вноситься дополнительные изменения в пределах сущности и объема этого изобретения. Данная заявка, таким образом, предполагает охват любых изменений, применений или адаптаций изобретения с использованием его общих принципов. Кроме того, данная заявка предполагает охват таких отступлений от настоящего изобретения, которые соответствуют общепринятой практике в области техники, к которой относится данное изобретение.

Группа изобретений относится к ветеринарии, а именно к конструкции для доставки вещества животному в виде капсулы и к способу защиты капсулы с крыльями. Конструкция включает капсулу с крыльями. Капсула выполнена с возможностью доставки вещества животному. Крылья капсулы прикреплены к капсуле и выполнены с возможностью складывания для введения в организм животного и раскрытия после введения. Конструкция также включает в себя предохранитель для крыльев. Предохранитель имеет паз, выполненный с возможностью приема, по меньшей мере, участка каждого из крыльев и прикрепления с возможностью съема капсулы с крыльями к предохранителю для крыльев. Способ предусматривает прикрепление с возможностью съема капсулы с крыльями к предохранителю для крыльев для образования защищенной капсулы с крыльями. Способ предусматривает также введение множества защищенных капсул с крыльями в пакет, извлечение одной из защищенных капсул с крыльями из пакета, а также снятие предохранителя для крыльев с защищенной капсулы с крыльями. Использование группы изобретений позволит повысить качество доставки вещества животному. 3 н. и 15 з.п. ф-лы, 15 ил.

1. Конструкция (10, 38) для доставки вещества животному, содержащая:

капсулу (12) с крыльями, содержащую капсулу (14) и крылья (16), при этом капсула выполнена с возможностью доставки вещества (17) животному, при этом крылья прикреплены к капсуле и выполнены с возможностью складывания для введения в организм животного и раскрытия после введения; и

предохранитель (20,40) для крыльев, включающий в себя паз (27,47), по размерам и форме выполненный с возможностью приема, по меньшей мере, участка каждого из крыльев и прикрепления с возможностью съема капсулы с крыльями к предохранителю для крыльев.

2. Конструкция по п.1, в которой предохранитель (20) для крыльев содержит верхнюю стенку (22), боковую стенку (24,44), продолжающуюся от верхней стенки, а также удерживатель (26) крыла, продолжающийся от боковой стенки, чтобы совместно с верхней стенкой образовывать паз (27).

3. Конструкция по п.2, в которой удерживатель крыла по размерам и форме выполнен с возможностью образования гнезда для крыльев.

4. Конструкция по п.2, в которой предохранитель (20) для крыльев содержит противоположную боковую стенку (28), расположенную противоположно упомянутой боковой стенке и продолжающуюся от верхней стенки, а также противоположный удерживатель (30) крыла, продолжающийся от противоположной боковой стенки для образования противоположного паза (31), при этом паз и противоположный паз образуют канал (32).

5. Конструкция по п.4, в которой паз и противоположный паз параллельны друг другу вдоль продольной оси предохранителя для крыльев.

6. Конструкция по п.4, в которой капсула с крыльями содержит шейку, присоединяющую капсулу к крыльям, дополнительно включающая в себя полость (36) для купола, образованную в боковой стенке, удерживателе крыла, противоположной боковой стенке (28) и противоположном удерживателе крыла, при этом полость для купола имеет длину вдоль продольного направления предохранителя для крыльев, превышающую ширину шейки, измеренную вдоль продольного направления предохранителя для крыльев.

7. Конструкция по п.6, в которой предохранитель для крыльев выполнен из гибкого материала, который является достаточно гибким вдоль поперечного направления, чтобы обеспечить возможность изгиба верхней стенки для расширения зазора (34) между удерживателем крыла и противоположным удерживателем крыла, пока зазор не превысит ширину крыльев, тем самым позволяя ввести крылья через расширенный зазор в канал.

8. Конструкция по п.2, в которой удерживатель (46) крыла проходит совместно с верхней стенкой.

9. Конструкция по п.2, дополнительно включающая в себя полость (36) для купола, образованную вырезом в удерживателе крыла.

10. Конструкция по п.2, в которой предохранитель для крыльев дополнительно включает в себя нижнюю стенку (46), продолжающуюся от боковой стенки (44) противоположно верхней стенке для образования между ними упомянутого паза (47).

11. Конструкция по п.10, в которой предохранитель для крыльев дополнительно включает в себя удерживатель (45) крыла, продолжающийся от верхней стенки к нижней стенке.

12. Конструкция по п.10, в которой капсула с крыльями содержит шейку, присоединяющую капсулу к крыльям, дополнительно включающая в себя полость (36) для купола, образованную вырезом в нижней стенке.

13. Способ защиты капсулы (12) с крыльями, включающий:

создание конструкции (10,38) по любому из пп.1-12;

прикрепление с возможностью съема капсулы с крыльями к предохранителю для крыльев для образования защищенной капсулы (10’,38’) с крыльями;

введение множества защищенных капсул с крыльями в пакет;

извлечение одной из защищенных капсул с крыльями из пакета; а также

снятие предохранителя для крыльев с защищенной капсулы с крыльями.

14. Способ по п.13, в котором предохранитель для крыльев содержит предохранитель для крыльев по любому из пп.2-12.

15. Предохранитель (20,40) для крыльев для взаимодействия с капсулой (12) с крыльями по п. 1, при этом предохранитель для крыльев содержит:

верхнюю стенку (22);

боковую стенку (24,44), продолжающуюся от верхней стенки; а также

паз (27,47), по размерам и форме выполненный с возможностью приема, по меньшей мере, участка каждого из крыльев и прикрепления с возможностью съема капсулы с крыльями к предохранителю для крыльев, при этом паз образован частично верхней стенкой и боковой стенкой.

16. Предохранитель для крыльев по п.15, дополнительно содержащий удерживатель (26) крыла, продолжающийся от боковой стенки, чтобы совместно с верхней стенкой образовывать паз (27), при этом предохранитель для крыльев необязательно содержит противоположную боковую стенку (28), расположенную противоположно упомянутой боковой стенке и продолжающуюся от верхней стенки, а также противоположный удерживатель (30) крыла, продолжающийся от противоположной боковой стенки для образования противоположного паза (31), при этом паз и противоположный паз образуют канал (32), при этом необязательно паз и противоположный паз параллельны друг другу вдоль продольной оси предохранителя для крыльев.

17. Предохранитель для крыльев по п.15, дополнительно содержащий нижнюю стенку (46), продолжающуюся от боковой стенки (44) противоположно верхней стенке для образования паза (47) между ними, при этом предохранитель для крыльев необязательно содержит удерживатель (45) крыла, продолжающийся от верхней стенки к нижней стенке.

18. Предохранитель для крыльев по п.15, дополнительно содержащий нижнюю стенку (46), продолжающуюся от боковой стенки (44) противоположно верхней стенке для образования паза (47) между ними, при этом необязательно капсула с крыльями содержит шейку, присоединяющую капсулу к крыльям, при этом предохранитель для крыльев дополнительно содержит полость (36) для купола, образованную вырезом в нижней стенке.
