СПОСОБ И ОБОРУДОВАНИЕ СОГЛАСОВАНИЯ ИМПЕДАНСОВ ДЛЯ НАБОРА ДЛЯ КУРЕНИЯ С РАДИОЧАСТОТНЫМ НАГРЕВОМ И ЭЛЕКТРОННОЕ УСТРОЙСТВО Российский патент 2025 года по МПК H05B1/02

[0001] Настоящая заявка притязает на приоритет заявки на патент Китая номер 202210263803.0, озаглавленной "IMPEDANCE MATCHING METHOD AND APPARATUS FOR RADIO FREQUENCY HEATING SMOKING SET AND ELECTRONIC DEVICE", поданной 17 марта 2022 года в Национальную администрацию по защите интеллектуальной собственности Китая, которая полностью содержится в данном документе по ссылке.

Область техники, к которой относится изобретение

[0002] Настоящее раскрытие сущности относится к области техники радиочастотного нагрева и, в частности, к способу согласования импедансов и к оборудованию согласования импедансов для набора для вейпинга с радиочастотным нагревом и к электронному устройству.

Уровень техники

[0003] Табак с нагревом без горения главным образом нагревается за счет электрического нагрева. Для электрического нагревательного устройства, нагревательный элемент нагревается и затем проводит тепло в табак, приводя к недостаточному нагреву или перегреву табака. Следовательно, предоставляется набор для вейпинга, нагревающий табак за счет нагрева электрическим полем с радиочастотой, значительно уменьшая вероятность необязательного перегрева или возгорания на наружной поверхности табака и снижая риск локального нагрева только внутренней части нагретого материала. Основной корпус табачного материала, вставленного в набор для вейпинга, непосредственно нагревается, без проведения тепла от наружной части к внутренней части с температурным градиентом посредством нагретого материала после нагревания на поверхности, значительно уменьшая вероятность необязательного перегрева или даже возгорания на поверхности нагретого материала. Помимо этого, длинноволновая частота используется за счет радиочастотного нагрева таким образом, что объект может равномерно нагреваться.

[0004] Тем не менее, вследствие того, что табак с нагревом без горения размещается между двумя электродными пластинами в наборе для вейпинга, когда радиочастотное питание прикладывается между двумя электродными пластинами, каждое из радиочастотного источника питания и сигаретной нагрузки может формировать резонансную схему. Признак резонансного импеданса сигаретной нагрузки зависит от физического признака табака с нагревом без горения. Различные сигареты с нагревом без горения имеют различные импедансы, в силу чего импеданс резонансной схемы, сформированной посредством радиочастотного источника питания набора для вейпинга, и импеданс резонансной схемы, сформированной посредством сигаретной нагрузки, не согласуются между собой при фактическом использовании, что приводит к тому, что набор для вейпинга не позволяет достигать оптимальной эффективности по питанию.

Сущность изобретения

[0005] Чтобы разрешать вышеуказанную проблему, предоставляются способ согласования импедансов и оборудование согласования импедансов для набора для вейпинга с радиочастотным нагревом и электронное устройство согласно вариантам осуществления настоящего раскрытия сущности.

[0006] В первом аспекте, предоставляется способ согласования импедансов для набора для вейпинга с радиочастотным нагревом согласно варианту осуществления настоящего раскрытия сущности. Способ включает в себя:

получение информации параметров радиочастотного источника питания при обнаружении того, что целевая сигарета вставлена;

управление радиочастотным источником питания таким образом, чтобы передавать предварительно определенный измерительный ток в электродные пластины, вычисление рабочего питания измерения, соответствующего предварительно определенному измерительному току, на основе информации параметров и определение нагрузочного импеданса целевой сигареты на основе рабочего питания измерения; и

формирование, в случае если нагрузочный импеданс не согласуется с импедансом питания радиочастотного источника питания, информации регулирования на основе нагрузочного импеданса для того, чтобы регулировать частоту питания переменного тока радиочастотного источника питания до тех пор, пока нагрузочный импеданс не согласуется с импедансом питания.

[0007] Предпочтительно, получение информации параметров радиочастотного источника питания при обнаружении того, что целевая сигарета вставлена, включает в себя:

прием первой управляющей инструкции и активацию радиочастотного источника питания набора для вейпинга в ответ на первую управляющую инструкцию;

управление электродными пластинами таким образом, чтобы формировать электрическое поле, имеющее первую напряженность электрического поля, и отслеживание напряженности электрического поля в реальном времени между электродными пластинами; и

определение, когда напряженность электрического поля в реальном времени меньше первой напряженности электрического поля, того, что целевая сигарета вставлена, и получение информации параметров радиочастотного источника питания.

[0008] Предпочтительно, информация параметров включает в себя номинальное напряжение. Управление радиочастотным источником питания таким образом, чтобы передавать предварительно определенный измерительный ток в электродные пластины, вычисление рабочего питания измерения, соответствующего предварительно определенному измерительному току, на основе информации параметров и определение нагрузочного импеданса целевой сигареты на основе рабочего питания измерения, включает в себя:

управление радиочастотным источником питания таким образом, чтобы передавать предварительно определенный измерительный ток в электродные пластины, и вычисление рабочего питания измерения на основе предварительно определенного измерительного тока и номинального напряжения; и

определение нагрузочного импеданса целевой сигареты на основе рабочего питания измерения и номинального напряжения.

[0009] Предпочтительно, информация параметров дополнительно включает в себя импеданс питания. Формирование, в случае если нагрузочный импеданс не согласуется с импедансом питания радиочастотного источника питания, информации регулирования на основе нагрузочного импеданса для того, чтобы регулировать частоту питания переменного тока радиочастотного источника питания до тех пор, пока нагрузочный импеданс не согласуется с импедансом питания, включает в себя:

определение, в случае если нагрузочный импеданс не согласуется с импедансом питания, емкости табака целевой сигареты на основе нагрузочного импеданса и частоты питания переменного тока радиочастотного источника питания и формирование первой взаимосвязи на основе согласования между нагрузочным импедансом и частотой питания переменного тока на основе емкости табака; и

формирование информации регулирования на основе первой взаимосвязи на основе согласования для того, чтобы регулировать частоту питания переменного тока до тех пор, пока нагрузочный импеданс не согласуется с импедансом питания.

[0010] Предпочтительно, после получения информации параметров радиочастотного источника питания при обнаружении того, что целевая сигарета вставлена, способ дополнительно включает в себя:

инициализацию частоты питания переменного тока.

[0011] Предпочтительно, способ дополнительно включает в себя:

определение идентификационного кода типа сигарет, соответствующего целевой сигарете, и запись второй взаимосвязи на основе согласования между идентификационным кодом типа сигарет и информацией регулирования; и

получение, при идентификации идентификационного кода типа сигарет, информации регулирования на основе второй взаимосвязи на основе согласования и ответа на информацию регулирования.

[0012] Предпочтительно, способ дополнительно включает в себя:

получение диапазона регулирования частоты, соответствующего радиочастотному источнику питания; и

оптимизацию, когда частота питания переменного тока, соответствующая информации регулирования, превышает диапазон регулирования частоты, информации регулирования на основе диапазона регулирования частоты.

[0013] Во втором аспекте, предоставляется оборудование согласования импедансов для набора для вейпинга с радиочастотным нагревом согласно варианту осуществления настоящего раскрытия сущности. Оборудование включает в себя: модуль получения, модуль управления и модуль регулирования. Модуль получения выполнен с возможностью получать информацию параметров радиочастотного источника питания при обнаружении того, что целевая сигарета вставлена. Модуль управления выполнен с возможностью управлять радиочастотным источником питания таким образом, чтобы передавать предварительно определенный измерительный ток в электродные пластины, вычислять рабочее питание измерения, соответствующее предварительно определенному измерительному току, на основе информации параметров и определять нагрузочный импеданс целевой сигареты на основе рабочего питания измерения. Модуль регулирования выполнен с возможностью формировать, в случае если нагрузочный импеданс не согласуется с импедансом питания радиочастотного источника питания, информацию регулирования на основе нагрузочного импеданса для того, чтобы регулировать частоту питания переменного тока радиочастотного источника питания до тех пор, пока нагрузочный импеданс не согласуется с импедансом питания.

[0014] В третьем аспекте, предоставляется электронное устройство согласно варианту осуществления настоящего раскрытия сущности. Электронное устройство включает в себя запоминающее устройство, процессор и компьютерную программу, сохраненную в запоминающем устройстве и выполняемую посредством процессора. Процессор, при выполнении компьютерной программы, выполняет этапы способа согласно первому аспекту или любой возможной реализации в первом аспекте.

[0015] В четвертом аспекте, предоставляется машиночитаемый носитель хранения данных согласно варианту осуществления настоящего раскрытия сущности. Машиночитаемый носитель хранения данных сохраняет компьютерную программу. Компьютерная программа, при выполнении посредством процессора, инструктирует процессору осуществлять способ согласно первому аспекту или любой возможной реализации в первом аспекте.

[0016] Преимущества настоящего раскрытия сущности заключаются в следующем. Различные сигареты имеют различные признаки резонансной нагрузки, и табак в сигарете, в общем, представляет собой смесь нескольких типов табака, в силу чего затруднительно определять признак резонансной нагрузки заранее, что приводит к трудности при определении нагрузочных импедансов различных сигарет заранее. Следовательно, согласно настоящему раскрытию сущности, нагрузочный импеданс целевой сигареты вычисляется на основе рабочего питания измерения между электродными пластинами после того, как целевая сигарета вставлена в набор для вейпинга, и частота питания переменного тока радиочастотного источника питания регулируется, чтобы регулировать нагрузочный импеданс таким образом, что он согласуется с импедансом питания, достигая оптимальной эффективности использования питания.

Краткое описание чертежей

[0017] Чтобы более ясно иллюстрировать технические решения в вариантах осуществления настоящего раскрытия сущности, в дальнейшем вкратце описываются чертежи, которые должны использоваться в вариантах осуществления. Очевидно, что чертежи, описанные ниже, показывают только варианты осуществления настоящего раскрытия сущности, и другие чертежи могут получаться специалистами в данной области техники из чертежей без творческих усилий.

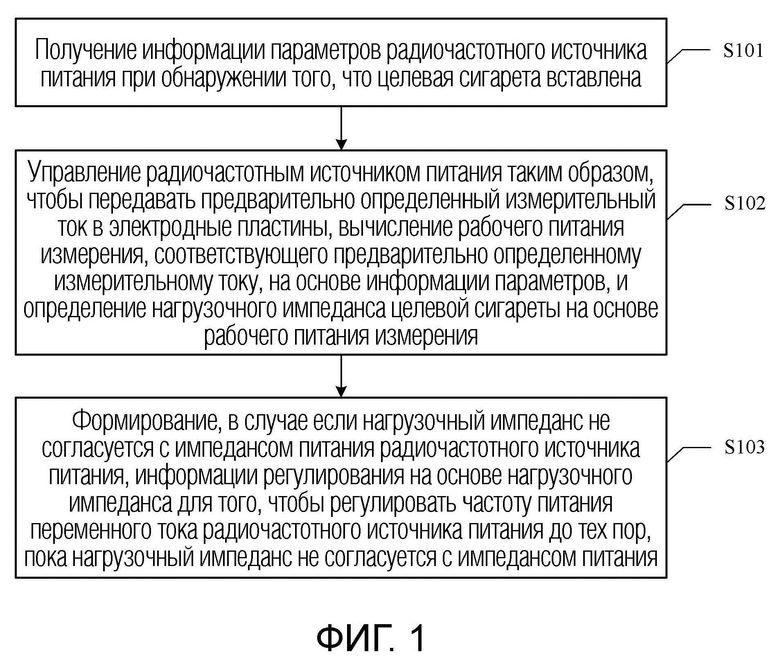

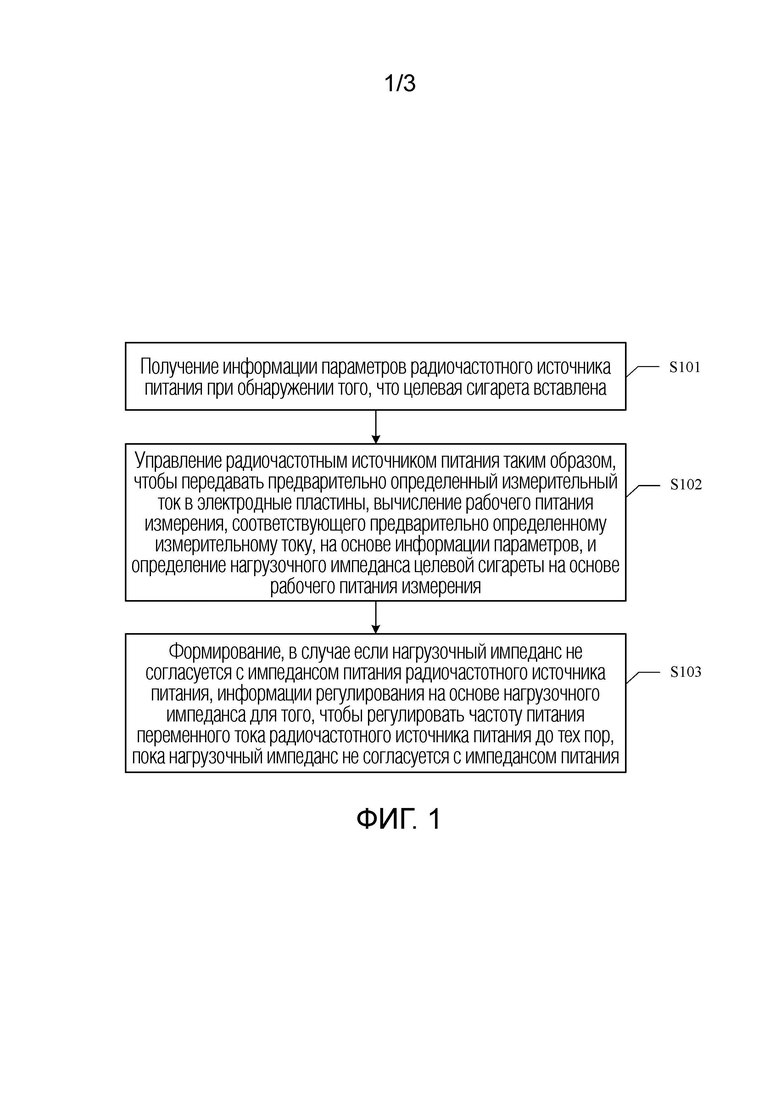

[0018] Фиг. 1 является блок-схемой последовательности операций способа согласования импедансов для набора для вейпинга с радиочастотным нагревом согласно варианту осуществления настоящего раскрытия сущности;

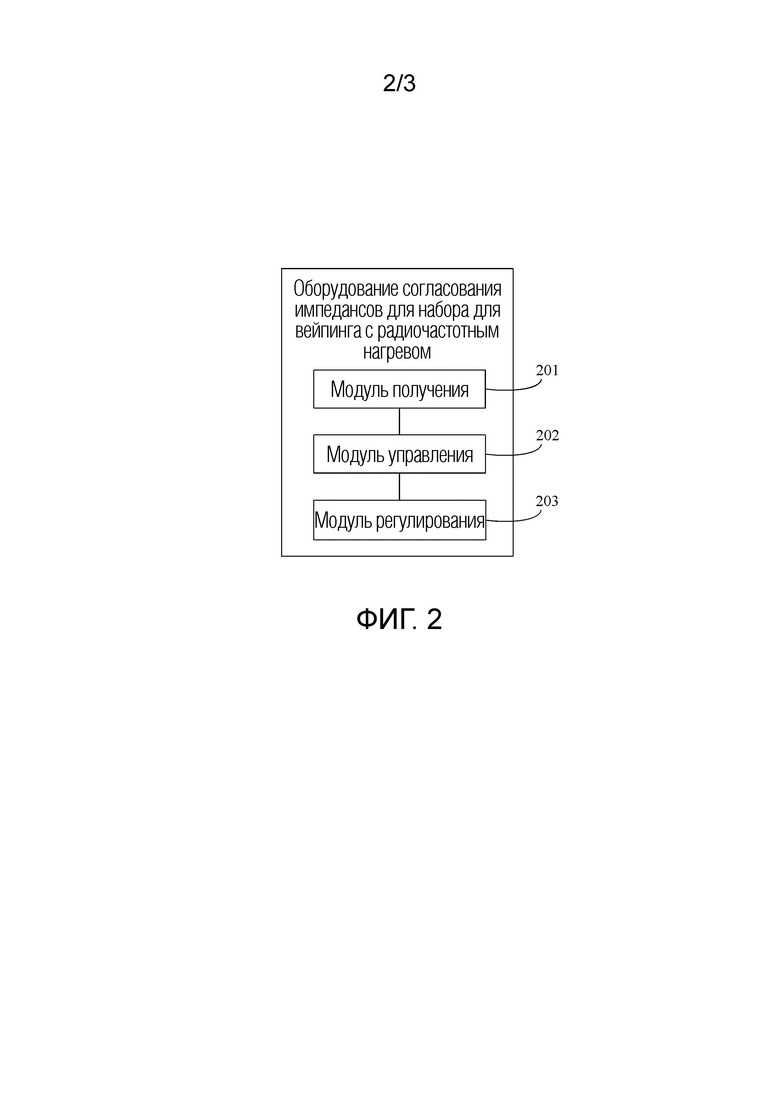

[0019] Фиг. 2 является принципиальной структурной схемой оборудования согласования импедансов для набора для вейпинга с радиочастотным нагревом согласно варианту осуществления настоящего раскрытия сущности; и

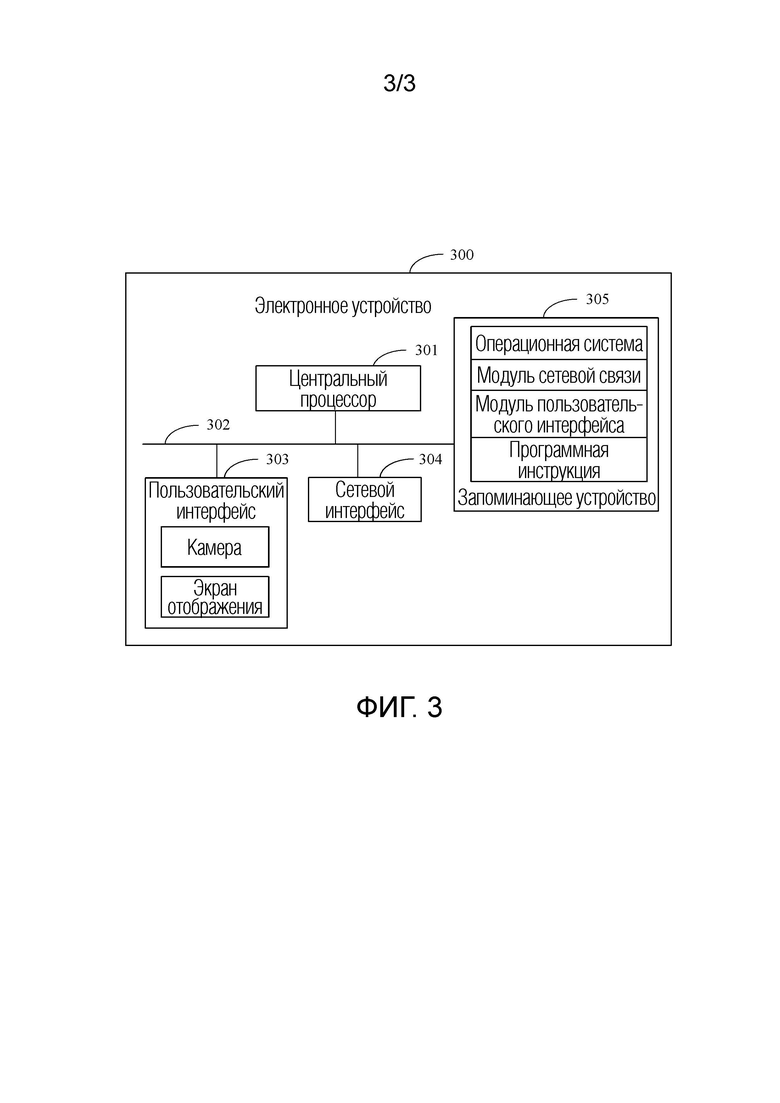

[0020] Фиг. 3 является принципиальной структурной схемой электронного устройства согласно варианту осуществления настоящего раскрытия сущности.

Подробное описание вариантов осуществления

[0021] Технические решения вариантов осуществления настоящего раскрытия сущности ясно и полностью описываются в дальнейшем в сочетании с чертежами вариантов осуществления настоящего раскрытия сущности.

[0022] Во введении в дальнейшем в этом документе, термины "первый", "второй" служат просто для целей описания и не должны пониматься как указывающие или подразумевающие относительную значимость. Нижеприведенное введение предоставляет несколько вариантов осуществления согласно настоящему раскрытию сущности, и различные варианты осуществления могут заменяться или комбинироваться. Следовательно, настоящее раскрытие сущности также может считаться включающим в себя все возможные комбинации описанных идентичных и/или различных вариантов осуществления. Таким образом, если один вариант осуществления содержит признаки A, B и C, и другой вариант осуществления содержит признаки B и D, то настоящее раскрытие сущности должно также считаться включающим в себя все другие возможные комбинации, содержащие одно или более из A, B, C и D, хотя этот вариант осуществления может не быть ясно написан в нижеприведенном содержимом.

[0023] Нижеприведенное описание предоставляет примеры и не ограничивает объем, применимость или примеры, описанные в формуле изобретения. Изменения могут вноситься в функцию и компоновку описанных элементов без отступления от объема настоящего раскрытия сущности. Различные примеры могут опускаться, заменяться или добавляться в отношении различных процедур или компонентов надлежащим образом. Например, описанные способы могут выполняться в порядке, отличающемся от описанного порядка, и различные этапы могут добавляться, опускаться или комбинироваться. Кроме того, признаки, описанные относительно некоторых примеров, могут комбинироваться в другие примеры.

[0024] Следует обратиться к фиг. 1, который является блок-схемой последовательности операций способа согласования импедансов для набора для вейпинга с радиочастотным нагревом согласно варианту осуществления настоящего раскрытия сущности. В этом варианте осуществления настоящего раскрытия сущности, способ включает в себя следующие этапы S101-S103.

[0025] На этапе S101, информация параметров радиочастотного источника питания получается при обнаружении того, что целевая сигарета вставлена.

[0026] Исполняемый субъект в настоящем раскрытии сущности может представлять собой контроллер в наборе для вейпинга с радиочастотным нагревом.

[0027] В вариантах осуществления настоящего раскрытия сущности, набор для вейпинга с радиочастотным нагревом формирует питание переменного тока посредством использования встроенного радиочастотного источника питания, затем прикладывает питание переменного тока к электродным пластинам набора для вейпинга, чтобы формировать электрическое поле между электродными пластинами, и после этого нагревает сигарету, вставленную между электродными пластинами. Следовательно, контроллер отслеживает электродные пластины и определяет то, что набор для вейпинга начинает или должен начинать нагрев, при обнаружении того, что целевая сигарета вставлена между электродными пластинами. Чтобы выполнять вычисления для согласования импедансов, контроллер получает информацию параметров радиочастотного источника питания и определяет частоту питания переменного тока, номинальное напряжение и другие данные параметров питания переменного тока, выводимого посредством радиочастотного источника питания, на основе информации параметров.

[0028] В варианте осуществления, этап S101 включает в себя: прием первой управляющей инструкции и активацию радиочастотного источника питания набора для вейпинга в ответ на первую управляющую инструкцию; управление электродными пластинами таким образом, чтобы формировать электрическое поле, имеющее первую напряженность электрического поля, и отслеживание напряженности электрического поля в реальном времени между электродными пластинами; и определение, когда напряженность электрического поля в реальном времени меньше первой напряженности электрического поля, того, что целевая сигарета вставлена, и получение информации параметров радиочастотного источника питания.

[0029] В вариантах осуществления настоящего раскрытия сущности, набор для вейпинга, при неиспользовании, находится в закрытом состоянии. После того, как пользователь щелкает кнопку запуска на наборе для вейпинга, контроллер принимает первую управляющую инструкцию. Контроллер активирует радиочастотный источник питания в наборе для вейпинга в ответе на первую управляющую команду, за счет этого запуская набор для вейпинга. После того, как набор для вейпинга запускается, контроллер управляет электродными пластинами таким образом, чтобы формировать электрическое поле, имеющее первую напряженность электрического поля, которая является очень слабой и используется главным образом для обнаружения вставки сигареты. После того, как целевая сигарета вставлена между электродными пластинами, целевая сигарета поглощает часть энергии электрического поля, затем напряженность электрического поля в реальном времени между электродными пластинами значительно снижается, за счет чего контроллер определяет то, вставлена или нет целевая сигарета.

[0030] На этапе S102, радиочастотный источник питания управляется таким образом, чтобы передавать предварительно определенный измерительный ток в электродные пластины, рабочее питание измерения, соответствующее предварительно определенному измерительному току, вычисляется на основе информации параметров, и нагрузочный импеданс целевой сигареты определяется на основе рабочего питания измерения.

[0031] В вариантах осуществления настоящего раскрытия сущности, поскольку сигарета с нагревом без горения, в общем, может изготавливаться из множества сигарет либо эссенции и специй, затруднительно определять признак резонансной нагрузки сигаретной нагрузки непосредственно на основе физического признака сигареты с нагревом без горения, и в силу этого затруднительно определять нагрузочное сопротивление целевой сигареты. В частности, после определения того, что целевая сигарета вставлена, контроллер может управлять радиочастотным источником питания таким образом, чтобы формировать предварительно определенный измерительный ток. Предварительно определенный измерительный ток может задаваться равным небольшому значению и используется главным образом для измерения и вычисления, не допуская нагрева целевой сигареты заранее вследствие чрезмерного тока. После того, как предварительно определенный измерительный ток прикладывается, контроллер может вычислять рабочее питание измерения для электродных пластин на основе предварительно определенного измерительного тока и информации параметров радиочастотного источника питания. Помимо этого, поскольку рабочее питание измерения, для емкости электрода, связана с нагрузочным импедансом, нагрузочный импеданс целевой сигареты может определяться после определения рабочего питания измерения.

[0032] В варианте осуществления, информация параметров включает в себя номинальное напряжение. Операции управления радиочастотным источником питания таким образом, чтобы передавать предварительно определенный измерительный ток в электродные пластины, вычисления рабочего питания измерения, соответствующего предварительно определенному измерительному току, на основе информации параметров и определения нагрузочного импеданса целевой сигареты на основе рабочего питания измерения включают в себя: управление радиочастотным источником питания таким образом, чтобы передавать предварительно определенный измерительный ток в электродные пластины, и вычисление рабочего питания измерения на основе предварительно определенного измерительного тока и номинального напряжения; и определение нагрузочного импеданса целевой сигареты на основе рабочего питания измерения и номинального напряжения.

[0033] В вариантах осуществления настоящего раскрытия сущности, номинальное напряжение радиочастотного источника питания является постоянным, и можно считать, что напряжение на электродных пластинах является постоянным согласно теореме Тевенина. Следовательно, рабочее питание измерения может определяться посредством умножения предварительно определенного измерительного тока и номинального напряжения. Помимо этого, можно считать, что конденсатор формируется между электродными пластинами. Для конденсатора, рабочее питание измерения может вычисляться посредством умножения квадрата напряжения на импеданс. Следовательно, после определения рабочего питания измерения, нагрузочный импеданс целевой сигареты может вычисляться.

[0034] В варианте осуществления, после получения информации параметров радиочастотного источника питания при обнаружении того, что целевая сигарета вставлена, способ дополнительно включает в себя: инициализацию частоты питания переменного тока.

[0035] В вариантах осуществления настоящего раскрытия сущности, чтобы упрощать процесс вычисления для нагрузочного импеданса и повышать эффективность обработки данных, контроллер инициализирует частоту питания переменного тока после каждого раза, когда целевая сигарета вставлена, за счет этого исключая влияние регулирования частоты питания переменного тока во время нагрева ранее вставленной сигареты.

[0036] На этапе S103, в случае если нагрузочный импеданс не согласуется с импедансом питания радиочастотного источника питания, информация регулирования формируется на основе нагрузочного импеданса для того, чтобы регулировать частоту питания переменного тока радиочастотного источника питания до тех пор, пока нагрузочный импеданс не согласуется с импедансом питания.

[0037] В вариантах осуществления настоящего раскрытия сущности, импеданс питания радиочастотного источника питания остается постоянным. Чтобы согласовывать нагрузочный импеданс с импедансом питания радиочастотного источника питания, требуется регулировать нагрузочный импеданс. Нагрузочный импеданс отрицательно коррелируется с частотой питания переменного тока. Таким образом, после того, как нагрузочный импеданс определяется, нагрузочный импеданс может регулироваться посредством регулирования частоты питания переменного тока, выводимого посредством радиочастотного источника питания. Контроллер формирует информацию регулирования на основе нагрузочного импеданса и регулирует частоту питания переменного тока радиочастотного источника питания на основе информации регулирования до тех пор, пока нагрузочный импеданс не согласуется с импедансом питания.

[0038] В варианте осуществления, информация параметров дополнительно включает в себя импеданс питания. Формирование, в случае если нагрузочный импеданс не согласуется с импедансом питания радиочастотного источника питания, информации регулирования на основе нагрузочного импеданса для того, чтобы регулировать частоту питания переменного тока радиочастотного источника питания до тех пор, пока нагрузочный импеданс не согласуется с импедансом питания, включает в себя: определение, в случае если нагрузочный импеданс не согласуется с импедансом питания, емкости табака целевой сигареты на основе нагрузочного импеданса и частоты питания переменного тока радиочастотного источника питания и формирование первой взаимосвязи на основе согласования между нагрузочным импедансом и частотой питания переменного тока на основе емкости табака; и формирование информации регулирования на основе первой взаимосвязи на основе согласования для того, чтобы регулировать частоту питания переменного тока до тех пор, пока нагрузочный импеданс не согласуется с импедансом питания.

[0039] В вариантах осуществления настоящего раскрытия сущности, поскольку импеданс питания радиочастотного источника питания является постоянным, импеданс питания может непосредственно получаться из информации параметров радиочастотного источника питания. Электродные пластины могут рассматриваться в качестве конденсатора, и импеданс конденсатора представляет собой емкостный импеданс. Емкостный импеданс может выражаться как Xc=1/(2πfC), где f представляет частоту питания переменного тока, и C представляет емкость. Вследствие того, что различные сигареты с нагревом без горения имеют различные емкости, затруднительно определять емкость сигареты с нагревом без горения заранее до определения признака резонансной нагрузки. Следовательно, в настоящем раскрытии сущности, после вычисления импеданса токовой нагрузки, емкость сигареты с нагревом без горения может непосредственно вычисляться на основе частоты питания переменного тока, выводимого в данный момент посредством радиочастотного источника питания. Кроме того, на основе определенной емкости, первая взаимосвязь на основе согласования между нагрузочным импедансом и частотой питания переменного тока определяется. Контроллер может регулировать частоту питания переменного тока, выводимого посредством радиочастотного источника питания, на основе первой взаимосвязи на основе согласования, с тем чтобы согласовывать конечный нагрузочный импеданс с импедансом питания.

[0040] В варианте осуществления, способ дополнительно включает в себя: определение идентификационного кода типа сигарет, соответствующего целевой сигарете, и запись второй взаимосвязи на основе согласования между идентификационным кодом типа сигарет и информацией регулирования; и получение, при идентификации идентификационного кода типа сигарет, информации регулирования на основе второй взаимосвязи на основе согласования и ответа на информацию регулирования.

[0041] В вариантах осуществления настоящего раскрытия сущности, каждая из сигарет с нагревом без горения может помечаться с помощью идентификационного кода типа сигарет посредством использования двумерного кода или другого средства. После регулирования частоты сигареты с нагревом без горения, имеющей определенный идентификационный код типа сигарет, контроллер может записывать вторую взаимосвязь на основе согласования между идентификационным кодом типа сигарет и информацией регулирования. Таким образом, когда пользователь курит сигарету, имеющую идентичный идентификационный код типа сигарет, контроллер может непосредственно получать информацию регулирования на основе второй взаимосвязи на основе согласования для того, чтобы регулировать частоту, за счет этого повышая эффективность обработки данных набора для вейпинга.

[0042] В варианте осуществления, способ дополнительно включает в себя: получение диапазона регулирования частоты, соответствующего радиочастотному источнику питания; и оптимизацию, когда частота питания переменного тока, соответствующая информации регулирования, превышает диапазон регулирования частоты, информации регулирования на основе диапазона регулирования частоты.

[0043] В вариантах осуществления настоящего раскрытия сущности, чтобы обеспечивать нормальную долговременную работу набора для вейпинга, диапазон регулирования частоты, в общем, предварительно конфигурируется на основе конкретной конструкции набора для вейпинга и используемых радиочастотных компонентов. Иными словами, во время использования набора для вейпинга, частота питания переменного тока должна поддерживаться в пределах диапазона регулирования частоты. В случае если контроллер обнаруживает то, что частота питания переменного тока, соответствующая информации регулирования определенного типа сигарет с нагревом без горения, превышает диапазон регулирования частоты, контроллер может оптимизировать информацию регулирования на основе диапазона регулирования частоты, уменьшая эффективность использования питания, чтобы обеспечивать то, что конечная частота питания переменного тока набора для вейпинга находится в пределах диапазона регулирования частоты.

[0044] Ниже подробно описывается оборудование согласования импедансов для набора для вейпинга с радиочастотным нагревом согласно варианту осуществления настоящего раскрытия сущности со ссылкой на фиг. 2. Следует отметить, что оборудование согласования импедансов для набора для вейпинга с радиочастотным нагревом, показанного на фиг. 2, выполнено с возможностью осуществлять способ согласно варианту осуществления, показанному на фиг. 1 настоящего раскрытия сущности, и для иллюстрации, показываются только части, этого релевантные для варианта осуществления настоящего раскрытия сущности. На предмет не раскрытых конкретных технических подробностей следует обратиться к варианту осуществления, показанному на фиг. 1 согласно настоящему раскрытию сущности.

[0045] Следует обратиться к фиг. 2, который является принципиальной структурной схемой оборудования согласования импедансов для набора для вейпинга с радиочастотным нагревом согласно варианту осуществления настоящего раскрытия сущности. Как показано на фиг. 2, оборудование включает в себя: модуль 201 получения, модуль 202 управления и модуль 203 регулирования.

[0046] Модуль 201 получения выполнен с возможностью получать информацию параметров радиочастотного источника питания при обнаружении того, что целевая сигарета вставлена.

[0047] Модуль 202 управления выполнен с возможностью управлять радиочастотным источником питания таким образом, чтобы передавать предварительно определенный измерительный ток в электродные пластины, вычислять рабочее питание измерения, соответствующее предварительно определенному измерительному току, на основе информации параметров и определять нагрузочный импеданс целевой сигареты на основе рабочего питания измерения.

[0048] Модуль 203 регулирования выполнен с возможностью формировать, в случае если нагрузочный импеданс не согласуется с импедансом питания радиочастотного источника питания, информацию регулирования на основе нагрузочного импеданса для того, чтобы регулировать частоту питания переменного тока радиочастотного источника питания до тех пор, пока нагрузочный импеданс не согласуется с импедансом питания.

[0049] В варианте осуществления, модуль 201 получения включает в себя: приемный блок, блок управления электрическим полем и блок получения параметров.

[0050] Приемный блок выполнен с возможностью принимать первую управляющую инструкцию и активировать радиочастотный источник питания набора для вейпинга в ответ на первую управляющую инструкцию.

[0051] Блок управления электрическим полем выполнен с возможностью управлять электродными пластинами таким образом, чтобы формировать электрическое поле, имеющее первую напряженность электрического поля, и отслеживать напряженность электрического поля в реальном времени между электродными пластинами.

[0052] Блок получения параметров выполнен с возможностью определять, когда напряженность электрического поля в реальном времени меньше первой напряженности электрического поля, то, что целевая сигарета вставлена, и получать информацию параметров радиочастотного источника питания.

[0053] В варианте осуществления, модуль 202 управления включает в себя: блок управления током и первый блок определения.

[0054] Блок управления током выполнен с возможностью управлять радиочастотным источником питания таким образом, чтобы передавать предварительно определенный измерительный ток в электродные пластины, и вычислять рабочее питание измерения на основе предварительно определенного измерительного тока и номинального напряжения.

[0055] Первый блок определения выполнен с возможностью определять нагрузочный импеданс целевой сигареты на основе рабочего питания измерения и номинального напряжения.

[0056] В варианте осуществления, модуль 203 регулирования включает в себя: второй блок определения и блок формирования.

[0057] Второй блок определения выполнен с возможностью определять, в случае если нагрузочный импеданс не согласуется с импедансом питания, емкость табака целевой сигареты на основе нагрузочного импеданса и частоты питания переменного тока радиочастотного источника питания и формировать первую взаимосвязь на основе согласования между нагрузочным импедансом и частотой питания переменного тока на основе емкости табака.

[0058] Блок формирования выполнен с возможностью формировать информацию регулирования на основе первой взаимосвязи на основе согласования для того, чтобы регулировать частоту питания переменного тока до тех пор, пока нагрузочный импеданс не согласуется с импедансом питания.

[0059] В варианте осуществления, оборудование дополнительно включает в себя модуль инициализации.

[0060] Модуль инициализации выполнен с возможностью инициализировать частоту питания переменного тока.

[0061] В варианте осуществления, оборудование дополнительно включает в себя первый модуль идентификации и второй модуль идентификации.

[0062] Первый модуль идентификации выполнен с возможностью определять идентификационный код типа сигарет, соответствующий целевой сигарете, и записывать вторую взаимосвязь на основе согласования между идентификационным кодом типа сигарет и информацией регулирования.

[0063] Второй модуль идентификации выполнен с возможностью получать, при идентификации идентификационного кода типа сигарет, информацию регулирования на основе второй взаимосвязи на основе согласования и отвечать на информацию регулирования.

[0064] В варианте осуществления, оборудование дополнительно включает в себя модуль получения частотного диапазона и модуль оптимизации.

[0065] Модуль получения частотного диапазона выполнен с возможностью получать диапазон регулирования частоты, соответствующий радиочастотному источнику питания.

[0066] Модуль оптимизации выполнен с возможностью оптимизировать, когда частота питания переменного тока, соответствующая информации регулирования, превышает диапазон регулирования частоты, информацию регулирования на основе диапазона регулирования частоты.

[0067] Специалисты в данной области техники могут ясно понимать, что технические решения вариантов осуществления настоящего раскрытия сущности могут реализовываться посредством программного обеспечения и/или аппаратных средств. "Блок" и "модуль" в этом описании изобретения означают программное обеспечение и/или аппаратные средства, которые могут независимо полностью выполнять либо взаимодействовать с другими компонентами для того, чтобы полностью выполнять конкретные функции, причем аппаратные средства, например, могут представлять собой программируемую пользователем вентильную матрицу (FPGA) или интегральную схему (IC)

[0068] Каждый блок и/или модуль обработки в варианте осуществления настоящего раскрытия сущности могут реализовываться посредством аналоговой схемы для реализации функций, описанной в вариантах осуществления настоящего раскрытия сущности, либо могут реализовываться посредством программного обеспечения для выполнения функций, описанных в вариантах осуществления настоящего раскрытия сущности.

[0069] Следует обратиться к фиг. 3, который является принципиальной структурной схемой электронного устройства согласно варианту осуществления настоящего раскрытия сущности. Устройство может использоваться для того, чтобы реализовывать способ в варианте осуществления, показанном на фиг. 1. Как показано на фиг. 3, электронное устройство 300 может включать в себя: по меньшей мере, один центральный процессор 301, по меньшей мере, один сетевой интерфейс 304, пользовательский интерфейс 303, запоминающее устройство 305 и, по меньшей мере, одну шину 302 связи.

[0070] Шина 302 связи используется для того, чтобы реализовывать соединение и связь между модулями.

[0071] Пользовательский интерфейс 303 может включать в себя экран отображения (дисплей) и камеру (камеру). В варианте осуществления, пользовательский интерфейс 303 дополнительно может включать в себя стандартный проводной интерфейс и беспроводной интерфейс.

[0072] В варианте осуществления, сетевой интерфейс 304 может включать в себя стандартный проводной интерфейс и беспроводной интерфейс (такой как Wi-Fi-интерфейс).

[0073] Центральный процессор 301 может включать в себя одно или более ядер обработки. Центральный процессор 301 соединяет различные части в электронном устройстве 300 посредством использования различных интерфейсов и линий и выполняет различные функции терминала 300 и обрабатывает данные посредством запуска или выполнения инструкций, программ, кодовых наборов или наборов инструкций, сохраненных в запоминающем устройстве 305, и вызова данных, сохраненных в запоминающем устройстве 305. В варианте осуществления, центральный процессор 301 может реализовываться, по меньшей мере, одним аппаратным способом, выбранным из обработки цифровых сигналов (DSP), программируемой пользователем вентильной матрицы (FPGA) и программируемой логической матрицы (PLA). Центральный процессор 301 может интегрировать одно либо комбинацию центрального процессора (CPU), графического центрального процессора (GPU), модема и т.п. CPU главным образом обрабатывает операционную систему, пользовательский интерфейс, прикладные программы и т.п.; GPU используется для того, чтобы подготавливать посредством рендеринга и рисовать контент, который должен отображаться на экране отображения; модем используется для того, чтобы обрабатывать беспроводную связь. Можно понимать, что вышеприведенный модем может не интегрироваться в центральный процессор 301 и может реализовываться посредством одной микросхемы.

[0074] Запоминающее устройство 305 может включать в себя оперативное запоминающее устройство (RAM) или может включать в себя постоянное запоминающее устройство. В варианте осуществления, запоминающее устройство 305 включает в себя энергонезависимый машиночитаемый носитель хранения данных. Запоминающее устройство 305 может использоваться для того, чтобы сохранять инструкцию, программу, коды, кодовый набор или набор инструкций. Запоминающее устройство 305 может включать в себя область хранения программ и область хранения данных, причем область хранения программ может сохранять инструкции для реализации операционной системы, инструкции, по меньшей мере, для одной функции (к примеру, сенсорной функции, функции воспроизведения звука, функции воспроизведения изображений и т.д.) и инструкции для реализации вариантов осуществления способа, описанных выше; область хранения данных может сохранять данные и т.п., предусмотренные в вариантах осуществления способа, описанных выше. В варианте осуществления, запоминающее устройство 305 может представлять собой, по меньшей мере, одно устройство хранения данных, размещенное отдельно от вышеприведенного центрального процессора 301. Как показано на фиг. 3, запоминающее устройство 305 в качестве компьютерного носителя хранения данных может включать в себя операционную систему, модуль сетевой связи, модуль пользовательского интерфейса и программную инструкцию.

[0075] В электронном устройстве 300, показанном на фиг. 3, пользовательский интерфейс 303 главным образом используется для того, чтобы предоставлять пользователю интерфейс ввода для того, чтобы получать данные, вводимые пользователем; и центральный процессор 301 может использоваться для того, чтобы активировать прикладную программу согласования импедансов для набора для вейпинга с радиочастотным нагревом, которая сохраняется в запоминающем устройстве 305 для того, чтобы выполнять следующие операции:

получение информации параметров радиочастотного источника питания при обнаружении того, что целевая сигарета вставлена;

управление радиочастотным источником питания таким образом, чтобы передавать предварительно определенный измерительный ток в электродные пластины, вычисление рабочего питания измерения, соответствующего предварительно определенному измерительному току, на основе информации параметров и определение нагрузочного импеданса целевой сигареты на основе рабочего питания измерения; и

формирование, в случае если нагрузочный импеданс не согласуется с импедансом питания радиочастотного источника питания, информации регулирования на основе нагрузочного импеданса для того, чтобы регулировать частоту питания переменного тока радиочастотного источника питания до тех пор, пока нагрузочный импеданс не согласуется с импедансом питания.

[0076] Машиночитаемый носитель хранения данных дополнительно предоставляется согласно настоящему раскрытию сущности. Машиночитаемый носитель хранения данных сохраняет компьютерную программу, причем компьютерная программа, при выполнении посредством процессора, выполняет этапы в способе, описанном выше. Машиночитаемый носитель хранения данных может включать в себя, но не только, любой тип диска, включающего в себя гибкий диск, оптический диск, DVD, CD-ROM, накопитель в формате Microdrive, магнитооптический диск, ROM, RAM, EPROM, EEPROM, DRAM, VRAM, устройство флэш-памяти, магнитную или оптическую карту, наносистему (включающую в себя IC на молекулярном запоминающем устройстве) либо любой тип носителя или устройства, подходящего для сохранения инструкций и/или данных.

[0077] Следует отметить, что для вышеприведенных вариантов осуществления способа, для простоты описания, они выражаются как последовательность комбинаций действий, но специалисты в данной области техники должны знать то, что настоящее раскрытие сущности не ограничено посредством описанной последовательности действий. В зависимости от настоящего раскрытия сущности, определенные этапы могут выполняться в других порядках или одновременно. Во-вторых, специалисты в данной области техники также должны знать то, что варианты осуществления, приведенные в описании изобретения, представляют собой некоторые предпочтительные варианты осуществления, и предусмотренные действия и модули не обязательно требуются посредством настоящего раскрытия сущности.

[0078] В вышеприведенных вариантах осуществления, описания каждого варианта осуществления имеют собственные акценты, и на предмет частей, не описанных подробно в одном варианте осуществления, следует обратиться к релевантным описаниям других вариантов осуществления.

[0079] В вариантах осуществления согласно настоящему раскрытию сущности, следует понимать, что раскрытое оборудование может реализовываться другими способами. Например, варианты осуществления оборудования, описанного выше, являются только иллюстративными. Например, разделение блоков представляет собой только разделение по логическим функциям. В фактической реализации, могут быть предусмотрены другие способы разделения. Например, несколько блоков или компонентов могут комбинироваться или могут интегрироваться в другую систему, либо некоторые признаки могут игнорироваться или не реализовываться. Дополнительно, показанная или поясненная взаимная связь или прямая связь либо соединение связи может осуществляться через некоторые интерфейсы предоставления услуг, и косвенная связь либо соединение связи оборудования или блоков может осуществляться в электрической или других формах.

[0080] Блоки, описанные в качестве отдельных компонентов, могут быть или не могут быть физически отдельными, и компоненты, показанные в качестве блоков, могут представлять собой или не могут представлять собой физические блоки, т.е. они могут располагаться в одном месте либо могут распределяться в нескольких сетевых блоках. Некоторые или все из блоков могут выбираться согласно фактической необходимости для достижения цели решения вариантов осуществления.

[0081] Помимо этого, каждый функциональный блок в каждом варианте осуществления настоящего раскрытия сущности может интегрироваться в один блок обработки, каждый блок может существовать отдельно физически, либо два или более блоков могут интегрироваться в один блок. Интегрированные блоки, описанные выше, могут реализовываться в форме аппаратных средств или в форме программного функционального блока.

[0082] Если интегрированный блок реализуется в форме программного функционального блока и продается или используется в качестве независимого продукта, интегрированный блок может сохраняться в машиночитаемом запоминающем устройстве. На основе этого понимания, технические решения вариантов осуществления настоящего раскрытия сущности по существу или часть, которая способствует традиционной технологии, либо все или часть технических решений могут осуществляться в форме программного продукта. Компьютерный программный продукт сохраняется в запоминающем устройстве и включает в себя несколько инструкций таким образом, что компьютерное устройство (такое как персональный компьютер, сервер или сетевое устройство) выполняет все или часть этапов способа, описанных в вариантах осуществления настоящего раскрытия сущности. Вышеприведенное запоминающее устройство включает в себя: различные носители, допускающие сохранение программных кодов, такие как U-диск, постоянное запоминающее устройство (ROM), оперативное запоминающее устройство (RAM), мобильный жесткий диск, магнитный диск или оптический диск.

[0083] Специалисты в данной области техники могут понимать, что все или некоторые этапы в различных способах вариантов осуществления, описанных выше, могут полностью выполняться посредством программы, инструктирующей связанным аппаратным средствам. Программа может сохраняться в машиночитаемом запоминающем устройстве, и запоминающее устройство может включать в себя: диск флэш-памяти, постоянное запоминающее устройство (ROM), оперативное запоминающее устройство (RAM), магнитный диск, оптический диск и т.п.

[0084] Варианты осуществления, описанные выше, представляют собой просто некоторые примерные варианты осуществления настоящего раскрытия сущности и не должны ограничивать объем настоящего раскрытия сущности. Иными словами, все эквивалентные изменения и модификации, внесенные согласно идеям настоящего раскрытия сущности, по-прежнему попадают в пределы объема настоящего раскрытия сущности. Варианты осуществления настоящего раскрытия сущности должны становиться очевидными для специалистов в данной области техники в ходе изучения описания изобретения и практического применения раскрытия сущности в данном документе. Эта заявка имеет намерение охватывать любое варьирование, вариант применения или адаптированную модификацию настоящего раскрытия сущности. Это варьирование, вариант применения или адаптированная модификация придерживается общих принципов настоящего раскрытия сущности и включает в себя общеизвестные знания или традиционные технические средства в области техники, не описанные в настоящем раскрытии сущности. Технические требования и варианты осуществления должны считаться только примерными, и объем и сущность настоящего раскрытия сущности задаются посредством формулы изобретения.

Изобретение относится к области техники радиочастотного нагрева. Технический результат заключается в обеспечении возможности согласования импедансов для набора для вейпинга с радиочастотным нагревом. Способ включает получение информации параметров радиочастотного источника питания, когда обнаруживается то, что целевая сигарета вставлена, управление радиочастотным источником питания таким образом, чтобы передавать предварительно установленный измерительный ток в электродные пластины, вычисление на основе информации параметров рабочего питания измерения, соответствующего предварительно установленному измерительному току, определение на основе рабочего питания измерения нагрузочного импеданса целевой сигареты и, когда нагрузочный импеданс не согласуется с импедансом источника питания для радиочастотного источника питания, формирование на основе нагрузочного импеданса информации регулирования, используемой для регулирования частоты переменного тока радиочастотного источника питания до тех пор, пока нагрузочный импеданс не согласуется с импедансом источника питания. 4 н. и 6 з.п. ф-лы, 3 ил.

1. Способ согласования импедансов для набора для вейпинга с радиочастотным нагревом, содержащий этапы, на которых:

получают информацию параметров радиочастотного источника питания при обнаружении того, что целевая сигарета вставлена;

управляют радиочастотным источником питания таким образом, чтобы передавать предварительно определенный измерительный ток в электродные пластины, вычисляют рабочее питание измерения, соответствующее предварительно определенному измерительному току, на основе информации параметров и определяют нагрузочный импеданс целевой сигареты на основе рабочего питания измерения; и

формируют, в случае если нагрузочный импеданс не согласуется с импедансом питания радиочастотного источника питания, информацию регулирования на основе нагрузочного импеданса для того, чтобы регулировать частоту питания переменного тока радиочастотного источника питания до тех пор, пока нагрузочный импеданс не согласуется с импедансом питания.

2. Способ по п. 1, в котором получение информации параметров радиочастотного источника питания при обнаружении того, что целевая сигарета вставлена, содержит этапы, на которых:

принимают первую управляющую инструкцию и активируют радиочастотный источник питания набора для вейпинга в ответ на первую управляющую инструкцию;

управляют электродными пластинами таким образом, чтобы формировать электрическое поле, имеющее первую напряженность электрического поля, и отслеживают напряженность электрического поля в реальном времени между электродными пластинами; и

определяют, когда напряженность электрического поля в реальном времени меньше первой напряженности электрического поля, то, что целевая сигарета вставлена, и получают информацию параметров радиочастотного источника питания.

3. Способ по п. 1, в котором:

информация параметров содержит номинальное напряжение; и

управление радиочастотным источником питания таким образом, чтобы передавать предварительно определенный измерительный ток в электродные пластины, вычисление рабочего питания измерения, соответствующего предварительно определенному измерительному току на основе информации параметров и определение нагрузочного импеданса целевой сигареты на основе рабочего питания измерения содержит этапы, на которых:

управляют радиочастотным источником питания таким образом, чтобы передавать предварительно определенный измерительный ток в электродные пластины, и вычисляют рабочее питание измерения на основе предварительно определенного измерительного тока и номинального напряжения; и

определяют нагрузочный импеданс целевой сигареты на основе рабочего питания измерения и номинального напряжения.

4. Способ по п. 1, в котором:

информация параметров дополнительно содержит импеданс питания; и

формирование, в случае если нагрузочный импеданс не согласуется с импедансом питания радиочастотного источника питания, информации регулирования на основе нагрузочного импеданса для того, чтобы регулировать частоту питания переменного тока радиочастотного источника питания до тех пор, пока нагрузочный импеданс не согласуется с импедансом питания, содержит этапы, на которых:

определяют, в случае если нагрузочный импеданс не согласуется с импедансом питания, емкость табака целевой сигареты на основе нагрузочного импеданса и частоты питания переменного тока радиочастотного источника питания и формируют первую взаимосвязь на основе согласования между нагрузочным импедансом и частотой питания переменного тока на основе емкости табака; и

формируют информацию регулирования на основе первой взаимосвязи на основе согласования для того, чтобы регулировать частоту питания переменного тока до тех пор, пока нагрузочный импеданс не согласуется с импедансом питания.

5. Способ по п. 1, в котором после получения информации параметров радиочастотного источника питания при обнаружении того, что целевая сигарета вставлена, способ дополнительно содержит этап, на котором

инициализируют частоту питания переменного тока.

6. Способ по п. 1, дополнительно содержащий этапы, на которых:

определяют идентификационный код типа сигарет, соответствующий целевой сигарете, и записывают вторую взаимосвязь на основе согласования между идентификационным кодом типа сигарет и информацией регулирования; и

получают, при идентификации идентификационного кода типа сигарет, информацию регулирования на основе второй взаимосвязи на основе согласования и отвечают на информацию регулирования.

7. Способ по п. 1, дополнительно содержащий этапы, на которых:

получают диапазон регулирования частоты, соответствующий радиочастотному источнику питания; и

оптимизируют, когда частота питания переменного тока, соответствующая информации регулирования, превышает диапазон регулирования частоты, информацию регулирования на основе диапазона регулирования частоты.

8. Оборудование согласования импедансов для набора для вейпинга с радиочастотным нагревом, содержащее:

модуль получения, выполненный с возможностью получать информацию параметров радиочастотного источника питания при обнаружении того, что целевая сигарета вставлена;

модуль управления, выполненный с возможностью управлять радиочастотным источником питания таким образом, чтобы передавать предварительно определенный измерительный ток в электродные пластины, вычислять рабочее питание измерения, соответствующее предварительно определенному измерительному току, на основе информации параметров и определять нагрузочный импеданс целевой сигареты на основе рабочего питания измерения; и

модуль регулирования, выполненный с возможностью формировать, в случае если нагрузочный импеданс не согласуется с импедансом питания радиочастотного источника питания, информацию регулирования на основе нагрузочного импеданса для того, чтобы регулировать частоту питания переменного тока радиочастотного источника питания до тех пор, пока нагрузочный импеданс не согласуется с импедансом питания.

9. Электронное устройство согласования импедансов для набора для вейпинга с радиочастотным нагревом, содержащее:

запоминающее устройство;

процессор; и

компьютерную программу, сохраненную в запоминающем устройстве и выполняемую процессором;

при этом процессор при выполнении компьютерной программы осуществляет способ по любому из пп. 1-7.

10. Машиночитаемый носитель хранения данных, хранящий компьютерную программу, при этом компьютерная программа при выполнении процессором заставляет процессор осуществлять способ по любому из пп. 1-7.
