ЧИСТЯЩЕЕ ПРИСПОСОБЛЕНИЕ ДЛЯ ГЕНЕРИРУЮЩЕГО АЭРОЗОЛЬ УСТРОЙСТВА И СИСТЕМА, ГЕНЕРИРУЮЩАЯ АЭРОЗОЛЬ (ВАРИАНТЫ) Российский патент 2025 года по МПК A24F40/85

Настоящее изобретение относится к чистящему приспособлению для генерирующего аэрозоль устройства. В частности, настоящее изобретение относится к чистящему приспособлению для очистки по меньшей мере нагревательной камеры генерирующего аэрозоль устройства.

Генерирующие аэрозоль изделия, в которых образующий аэрозоль субстрат для генерирования вдыхаемого аэрозоля нагревают, а не сжигают, известны из уровня техники. Обычно в таких нагреваемых генерирующих аэрозоль изделиях аэрозоль генерируется в результате передачи тепла от источника тепла на физически отдельный образующий аэрозоль субстрат или материал. Образующий аэрозоль субстрат может быть расположен внутри источника тепла, вокруг него или дальше по потоку относительно него. Во время использования летучие соединения выделяются из образующего аэрозоль субстрата в результате передачи тепла от источника тепла и вовлекаются в воздух, втягиваемый через генерирующее аэрозоль изделие. По мере охлаждения выделяющихся соединений они конденсируются с образованием аэрозоля.

В международной патентной публикации WO 2013/102614 раскрыт пример электрического генерирующего аэрозоль устройства, в котором образующий аэрозоль субстрат генерирующего аэрозоль изделия нагревается в непосредственном контакте с нагревательным элементом с образованием вдыхаемого аэрозоля. Нагревательный элемент выполнен в виде лезвия, которое проходит от нижней стенки нагревательной камеры. Нагревательный элемент вставляется в сегмент образующего аэрозоль субстрата генерирующего аэрозоль изделия.

При нагреве образующего аэрозоль субстрата, такого как табачный субстрат, происходит выделение летучих соединений. Летучие соединения и аэрозоль, образующиеся при нагреве нагревательного элемента, могут осаждаться на генерирующем аэрозоль устройстве и особенно на нижней стенке нагревательной камеры, не в последнюю очередь потому, что остатки на боковых стенках нагревательной камеры могут по меньшей мере частично быть удалены в результате вставки и извлечения генерирующего аэрозоль изделия. Частицы самого образующего аэрозоль субстрата также могут прилипать к нагревательному элементу, особенно если нагревательный элемент находится в непосредственном контакте с образующим аэрозоль субстратом. Например, при использовании устройства, описанного в WO 2013/102614, нагревательное лезвие нагревает табачный субстрат до температур от 200 до 350 градусов по Цельсию, приводя к выделению летучих соединений, никотина и глицерина, которые могут образовывать аэрозоль. Однако остатки и пыль могут накапливаться внутри нагревательной камеры устройства после использования нескольких аэрозольных изделий.

Накопление остатков и пыли на нижней стенке камеры может приводить к закупорке проходов для потока воздуха в генерирующем аэрозоль устройстве. Кроме того, нагревательный элемент подвержен повреждениям, если для очистки нагревательной камеры используются неподходящие приспособления или предметы.

Согласно аспекту настоящего изобретения, предложено приспособление для очистки генерирующего аэрозоль устройства, имеющего нагревательную камеру. Приспособление может содержать основание приспособления. Приспособление может содержать первый и второй удлиненные элементы, проходящие от основания приспособления. Первый удлиненный элемент может содержать первый дальний конец, находящийся на удалении от основания приспособления. Второй удлиненный элемент может содержать второй дальний конец, находящийся на удалении от основания приспособления. Между первым и вторым удлиненными элементами может быть образована щель. Приспособление может содержать поворотный элемент. Поворотный элемент может быть расположен между основанием и обоими из первого дальнего конца первого удлиненного элемента и второго дальнего конца второго удлиненного элемента. Поворотный элемент может быть выполнен с возможностью обеспечения поворота первого удлиненного элемента и второго удлиненного элемента. Например, поворотный элемент обеспечивает возможность поворота первого и второго удлиненных элементов в предпочтительном направлении, поперечном протяженности первого удлиненного элемента. Поворотный элемент может быть выполнен с возможностью ограничения поворота первого и второго удлиненных элементов в непредпочтительном направлении. Непредпочтительное направление может представлять собой любое направление, которое не является предпочтительным направлением. Например, непредпочтительное направление может представлять собой любое направление, которое включает составляющую, перпендикулярную предпочтительному направлению.

В качестве преимущества, первый и второй удлиненные элементы обеспечивают возможность очистки нагревательной камеры на ее нижней стенке вблизи основания камеры с помощью приспособления. Если генерирующее аэрозоль устройство имеет нагревательный элемент, который проходит от основания нагревательной камеры, то поворотный элемент может в качестве преимущества предотвращать перемещение первого и второго удлиненных элементов внутри нагревательной камеры, которое может повредить нагревательный элемент.

Согласно еще одному аспекту настоящего изобретения, предложена система, содержащая генерирующее аэрозоль устройство, содержащее нагревательную камеру и нагревательное лезвие с по существу прямоугольным поперечным сечением, проходящее в нагревательную камеру от нижней стенки нагревательной камеры. Система также содержит приспособление для очистки генерирующего аэрозоль устройства. Приспособление может содержать основание приспособления, первый удлиненный элемент, проходящий от основания приспособления, и второй удлиненный элемент, проходящий от основания приспособления. Первый удлиненный элемент может содержать первый дальний конец, находящийся на удалении от основания приспособления. Второй удлиненный элемент может содержать второй дальний конец, находящийся на удалении от основания приспособления. Между первым удлиненным элементом и вторым удлиненным элементом может быть образована щель. Первый удлиненный элемент и второй удлиненный элемент могут быть выполнены с возможностью размещения в нагревательной камере таким образом, чтобы нагревательное лезвие было размещено по меньшей мере частично в указанной щели. Первый удлиненный элемент и второй удлиненный элемент могут быть выполнены с возможностью размещения в нагревательной камере таким образом, чтобы по меньшей мере один из первого дальнего конца первого удлиненного элемента и второго дальнего конца второго удлиненного элемента, проходил до нижней стенки камеры. Возвратно-поступательное перемещение по меньшей мере одного из первого дальнего конца первого удлиненного элемента и второго дальнего конца второго удлиненного элемента, внутри нагревательной камеры может быть обеспечено таким образом, чтобы оно приводило к скоблению нижней стенки камеры.

Используемый в данном документе термин «возвратно-поступательное перемещение» применительно к одному или обоим из первого дальнего конца первого удлиненного элемента и второго дальнего конца второго удлиненного элемента, внутри нагревательной камеры, содержащей нагревательное лезвие, проходящее в нагревательную камеру, относится к угловому перемещению, которое в целом параллельно плоскости, в которой находится нагревательное лезвие. Угловое перемещение может быть инициировано путем перемещения основания приспособления в направлении, параллельном нагревательному лезвию и указанной щели. В ответ на это первый удлиненный элемент и второй удлиненный элемент способны перемещаться в направлении, противоположном направлению перемещения основания приспособления, что приводит к скоблению нижней стенки камеры одним или обоими из первого дальнего конца и второго дальнего конца.

В качестве преимущества, система, содержащая чистящее приспособление, оснащенное первым удлиненным элементом и вторым удлиненным элементом, образующими щель между собой, обеспечивает возможность скобления или очистки нижней стенки камеры генерирующего аэрозоль устройства вблизи основания нагревательного элемента. Предпочтительно, использование приспособления для очистки нагревательной камеры не приводит к повреждению нагревательного лезвия. Приспособление также может служить для очистки нагревательного лезвия.

Основание приспособления, первый удлиненный элемент и второй удлиненный элемент могут быть выполнены как единое целое. Первый удлиненный элемент и второй удлиненный элемент могут быть соединены с основанием приспособления. Основание приспособления, первый удлиненный элемент и второй удлиненный элемент могут быть выполнены из любого подходящего материала. Например, одно или более из основания приспособления, первого удлиненного элемента и второго удлиненного элемента могут быть выполнены из металлического материала, пластмассы или комбинации металлического материала и пластмассы.

Основание приспособления может включать рукоятку. Рукоятка может проходить в направлении удаления от первого дальнего конца первого удлиненного элемента. Например, рукоятка может проходить с удалением от первого дальнего конца первого удлиненного элемента вдоль продольной оси приспособления.

Один или оба из первого дальнего конца и второго дальнего конца могут иметь сужающуюся форму. Например, один или оба из первого дальнего конца и второго дальнего конца могут быть более узкими, чем участок одного или обоих из первого дальнего конца и второго дальнего конца, ближайший к основанию приспособления. Сужающаяся форма обеспечивает возможность содействия скоблению нижней стенки камеры.

Приспособление может включать поворотный элемент, расположенный между основанием и первым дальним концом первого удлиненного элемента и вторым дальним концом второго удлиненного элемента. Поворотный элемент может быть выполнен с возможностью обеспечения поворота первого удлиненного элемента и второго удлиненного элемента в предпочтительном направлении, поперечном протяженности первого удлиненного элемента. Поворотный элемент может быть выполнен с возможностью ограничения поворота первого удлиненного элемента и второго удлиненного элемента в непредпочтительном направлении. Непредпочтительное направление может включать любое направление, которое включает составляющую, перпендикулярную предпочтительному направлению. Предпочтительно, поворотный элемент выполнен с возможностью предотвращения такого перемещения первого удлиненного элемента и второго удлиненного элемента внутри нагревательной камеры, которое могло бы повредить нагревательное лезвие, если приспособление используется для очистки устройства, имеющего нагревательное лезвие, проходящее внутрь нагревательной камеры.

Поворотный элемент или участок поворотного элемента могут образовывать наружный периметр, имеющий один или более каналов, выполненных с возможностью приема ребра нагревательной камеры при вставке поворотного элемента в нагревательную камеру. При размещении ребра в канале обеспечивается возможность ограничения поворота вокруг своей оси первого и второго удлиненных элементов внутри нагревательной камеры. Указанные один или более каналов могут расширяться на приемном конце. Обеспечение одного или более каналов с расширенным приемным концом может в качестве преимущества содействовать выравниванию приспособления и вставке приспособления в нагревательную камеру.

Поворотный элемент или участок поворотного элемента может иметь наружную форму и размер, схожие с внутренней формой и размером нагревательной камеры, в которую может быть вставлен поворотный элемент. Благодаря таким схожим форме и размеру, обеспечивается возможность содействия вставке поворотного элемента в нагревательную камеру. Благодаря таким схожим форме и размеру, обеспечивается возможность содействия выравниванию поворотного элемента с нагревательной камерой. Правильное выравнивание поворотного элемента с нагревательной камерой обеспечивает возможность правильного выравнивания щели, образованной между первым и вторым удлиненными элементами, с нагревательным лезвием, если устройство имеет нагревательное лезвие.

Поворотный элемент может содержать эллиптический элемент, образующий внешнюю окружность с по меньшей мере одним каналом, выполненным с возможностью приема ребра нагревательной камеры. Взаимодействие ребра с каналом обеспечивает возможность предотвращения поворота вокруг своей оси первого удлиненного элемента и второго удлиненного элемента внутри нагревательной камеры. Эллиптический элемент может содержать диск или цилиндр. Эллиптический элемент может иметь форму эллипса. Форма эллипса может включать круглую форму. Указанный по меньшей мере один канал может быть расширен на приемном конце. Обеспечение по меньшей мере одного канала с расширенным приемным концом может в качестве преимущества содействовать выравниванию приспособления и вставке приспособления в нагревательную камеру.

Поворотный элемент может быть выполнен как единое целое с основанием приспособления, первым удлиненным элементом и вторым удлиненным элементом. Поворотный элемент может быть прочно присоединен между основанием и обоими из первого дальнего конца и второго дальнего конца. Поворотный элемент может быть выполнен из любого подходящего материала. Например, поворотный материал может быть выполнен из металлического материала, пластмассового материала или комбинации металлического материала и пластмассового материала.

Устройство может включать щетинки, проходящие от первого удлиненного элемента, второго удлиненного элемента или как от первого удлиненного элемента, так и второго удлиненного элемента. Щетинки могут в качестве преимущества увеличивать эффективную чистящую область приспособления. Предпочтительно, щетинки являются достаточно жесткими для очистки поверхности нагревательной камеры, но недостаточно жесткими для того, чтобы вызвать повреждение нагревательного лезвия, проходящего в нагревательную камеру. Щетинки предпочтительно будут контактировать с поверхностью и отклоняться от поверхности нагревательной камеры или нагревательного лезвия, когда приспособление используется для очистки нагревательной камеры.

Щетинки могут проходить в радиальном направлении наружу от одного или обоих из первого удлиненного элемента и второго удлиненного элемента. Щетинки, проходящие в радиальном направлении наружу, могут в качестве преимущества очищать внутренние окружные поверхности нагревательной камеры.

Щетинки могут быть выполнены из любого подходящего материала. Например, щетинки могут быть выполнены из металлических нитей, пластмассовых нитей или нитей, содержащих металлический материал и пластмассовый материал.

Первый удлиненный элемент может включать первую плоскую поверхность, обращенную к указанной щели, второй удлиненный элемент может включать вторую плоскую поверхность, обращенную к указанной щели, указанная первая плоская поверхность проходит через первую плоскость, указанная вторая плоская поверхность проходит через вторую плоскость, указанные первая плоскость и вторая плоскость представляют собой параллельные плоскости, и указанные первая плоская поверхность и вторая плоская поверхность проходят параллельно друг другу. Благодаря обеспечению приспособления, содержащего первый и второй удлиненные элементы с такими плоскими внутренними поверхностями, обеспечивается возможность предотвращения повреждения нагревательного элемента первым удлиненным элементом и вторым удлиненным элементом, когда производится скобление нижней стенки камеры с помощью приспособления. Такая компоновка плоских внутренних поверхностей первого и второго удлиненных элементов может быть особенно полезна для предотвращения повреждения, если приспособление выполнено с возможностью предотвращения поворота вокруг своей оси, когда производится скобление нижней стенки камеры. Например, возможность блокировки поворота вокруг своей оси обеспечивается путем обеспечения канала, который проходит вдоль наружного периметра поворотного элемента и выполнен с возможностью приема ребра нагревательной камеры.

По меньшей мере один из первого удлиненного элемента и второго удлиненного элемента может включать один или более гребней на поверхности, обращенной к указанной щели. Указанные один или более гребней могут быть выполнены с возможностью деформации при пороговом уровне крутящего момента или изгибающего усилия. Указанные один или более гребней могут быть выполнены из упруго деформируемого материала. Указанные один или более гребней могут в качестве преимущества очищать поверхность нагревательного лезвия в то время, когда производится скобление или очистка нижней стенки камеры. Кроме того, гребни, выполненные с возможностью деформации или выполненные из упруго деформируемого материала, обеспечивают возможность дополнительной защиты от повреждения нагревательного лезвия.

Устройство может включать колпачок. Колпачок может быть выполнен с возможностью соединения с генерирующим аэрозоль устройством. Приспособление может быть выполнено таким образом, чтобы один или оба из первого удлиненного элемента и второго удлиненного элемента контактировали с нижней стенкой, когда колпачок соединен с генерирующим аэрозоль устройством. По меньшей мере участок колпачка может быть выполнен с возможностью приема участка генерирующего аэрозоль устройства, когда первый удлиненный элемент и второй удлиненный элемент размещены в нагревательной камере генерирующего аэрозоль устройства.

Колпачок может быть выполнен из любого подходящего материала. Например, колпачок может быть выполнен из металлического материала и/или пластмассового материала.

Приспособление может содержать стержень, который эффективно соединяет первый и второй удлиненные элементы с колпачком. Стержень обеспечивает возможность возвратно-поступательного перемещения первого удлиненного элемента и второго удлиненного элемента. Стержень обеспечивает возможность предотвращения поворота вокруг своей оси первого удлиненного элемента и второго удлиненного элемента. Например, стержень может эффективно соединять первый удлиненный элемент и второй удлиненный элемент с колпачком таким образом, чтобы обеспечивать возможность поворота первого удлиненного элемента и второго удлиненного элемента вокруг стержня. Оснащение приспособления колпачком и стержнем может в качестве преимущества обеспечивать управляемую и согласованную очистку нижней стенки камеры вблизи нагревательного элемента. Колпачок и стержень также обеспечивают возможность предотвращения повреждения нагревательного лезвия, если устройство включает нагревательное лезвие, проходящее в нагревательную камеру, поскольку колпачок и стержень обеспечивают возможность блокировки поворота вокруг своей оси первого и второго удлиненных элементов. Если устройство включает нагревательное лезвие, то колпачок или другой элемент приспособления предпочтительно содержит элемент, выполненный с возможностью сопряжения с соответствующим элементом генерирующего аэрозоль устройства для содействия надлежащему выравниванию первого удлиненного элемента и второго удлиненного элемента с нагревательным лезвием.

Стержень может быть выполнен из любого подходящего материала. Например, стержень может быть выполнен из металлического материала и/или пластмассового материала.

Основание приспособления может включать чистящую головку для очистки генерирующего аэрозоль устройства. Чистящая головка может быть расположена на противоположном конце приспособления относительно первого дальнего конца первого удлиненного элемента. Когда чистящая головка вставлена в нагревательную камеру по направлению к нижней стенке, дальний конец первого удлиненного элемента проходит с удалением от нижней стенки. Предпочтительно, чистящая головка выполнена с возможностью очистки тех областей нижней поверхности нагревательной камеры, которые недостижимы для первого дальнего конца первого удлиненного элемента и второго дальнего конца второго удлиненного элемента. Чистящая головка может включать скоблящие поверхности для очистки нижней поверхности нагревательной камеры. Приспособление с чистящей головкой, противоположной первому дальнему концу первого удлиненного элемента и второму дальнему концу второго удлиненного элемента, может в качестве преимущества быть использовано для лучшей очистки нагревательной камеры, чем приспособление без чистящей головки.

Первый дальний конец и второй дальний конец могут быть выполнены с возможностью перемещения в поперечном направлении относительно друг друга для регулирования ширины или формы щели, образованной между первым и вторым удлиненными элементами. Приспособление может включать один или более подшипников, выполненных с возможностью взаимодействия с по меньшей мере одним из первого удлиненного элемента и второго удлиненного элемента для ограничения ширины щели между первым дальним концом и вторым дальним концом. Указанные один или более подшипников могут быть выполнены с возможностью ограничения ширины щели между первым дальним концом и вторым дальним концом таким образом, чтобы она была меньше 3 миллиметров, предпочтительно меньше 2 миллиметров, предпочтительно меньше 1,5 миллиметра. Указанные один или более подшипников могут быть выполнены с возможностью ограничения ширины щели между первым дальним концом и вторым дальним концом таким образом, чтобы она была на величину от 0,2 миллиметра до 1 миллиметра шире, чем толщина нагревательного лезвия, предпочтительно на величину от 0.3 миллиметра до 0,5 миллиметра шире, чем толщина нагревательного лезвия. Приспособление может дополнительно включать один или более эластичных элементов, расположенных возле первого удлиненного элемента или второго удлиненного элемента, чтобы обеспечить поперечную эластичность для бокового перемещения первого и второго удлиненных элементов. Каждый из указанных одного или более эластичных элементов может содержать эластичное кольцо. Например, каждый из указанных одного или более эластичных элементов может содержать уплотнительное кольцо, например силиконовое уплотнительное кольцо.

Предпочтительно, первый удлиненный элемент и второй удлиненный элемент выполнены с возможностью бокового перемещения для регулирования ширины указанной щели на дальнем конце приспособления во время и после вставки приспособления в нагревательную камеру. Например, первый удлиненный элемент и второй удлиненный элемент могут быть перемещены для увеличения ширины указанной щели на дальнем конце приспособления во время вставки приспособления в нагревательную камеру, и они могут быть перемещены для уменьшения ширины указанной щели на дальнем конце приспособления после вставки. Такое поперечное регулирование ширины указанной щели обеспечивает возможность вставки первого удлиненного элемента и второго удлиненного элемента в нагревательную камеру поверх лезвия без повреждения лезвия во время вставки. Таким образом обеспечивается возможность легкого размещения нагревательного лезвия во время вставки и его перемещения на свое место для скобления или очистки нижней стенки камеры вблизи нагревательного лезвия после вставки. Предпочтительно, указанные один или более подшипников ограничивают поперечное перемещение первого и второго удлиненных элементов за пределы точки, в которой первый удлиненный элемент и второй удлиненный элемент могут быть вставлены в нагревательную камеру.

Устройство может включать двигатель, соединенный с первым удлиненным элементом и вторым удлиненным элементом. Двигатель может быть выполнен с возможностью обеспечения возвратно-поступательного перемещения первого удлиненного элемента и второго удлиненного элемента. Двигатель может быть соединен с основанием приспособления с помощью рычага. С двигателем может быть функционально соединен переключатель для включения и выключения двигателя. Двигатель может быть электрическим. Двигатель может в качестве преимущества обеспечивать управляемую и согласованную очистку нижней стенки камеры.

Приспособление может включать корпус чистящей станции, выполненный с возможностью приема генерирующего аэрозоль устройства. Корпус чистящей станции может быть механически соединен с первым удлиненным элементом и вторым удлиненным элементом для обеспечения возможности возвратно-поступательного перемещения первого удлиненного элемента и второго удлиненного элемента. Рычаг может быть механически соединен с основанием приспособления для управления возвратно-поступательным перемещением первого удлиненного элемента и второго удлиненного элемента. Рычагом можно манипулировать для управления возвратно-поступательным перемещением первого удлиненного элемента и второго удлиненного элемента. Чистящая станция может в качестве преимущества обеспечивать управляемую и согласованную очистку нижней стенки камеры.

Приспособление может включать три или более удлиненных элементов, проходящих от основания приспособления. Между смежными удлиненными элементами могут быть образованы дополнительные щели. Один или более удлиненных элементов могут быть выполнены с возможностью изгиба или искривления для обеспечения возможности прохождения нагревательного лезвия по меньшей мере в одну из указанных дополнительных щелей. Благодаря обеспечению трех или более удлиненных элементов, обеспечивается возможность увеличения площади поверхности, которую приспособление способно скоблить или чистить. Кроме того, указанные дополнительные щели могут в качестве преимущества вмещать дополнительные нагревательных элементов или лезвий, если генерирующее аэрозоль устройство включает больше одного нагревательного элемента.

Удлиненные элементы могут включать сужающиеся стороны. Сужающиеся стороны могут в качестве преимущества обеспечивать возможность более легкого прохождения нагревательного элемента между удлиненными элементами, что обеспечивает дополнительную защиту от повреждения нагревательного элемента во время указанного возвратно-поступательного перемещения. Дальние концы удлиненного элемента могут быть сужающимися. Сужающиеся концы обеспечивают возможность более легкого прохождения нагревательного элемента между дальними концами во время вставки приспособления в нагревательную камеру, что обеспечивает дополнительную защиту от повреждения нагревательного элемента.

Приспособление может включать свободное колесо, прикрепленное к основанию приспособления. Свободное колесо может вращаться независимо от основания приспособления и удлиненных элементов. Свободное колесо обеспечивает возможность дополнительной защиты от поворота вокруг своей оси удлиненных элементов в нагревательной камере. Свободное колесо может быть соединено с чистящей головкой. Свободное колесо обеспечивает возможность поворота чистящей головки и приспособления независимо друг от друга, когда они соединены вместе.

Приспособление может включать расходный элемент. Расходный элемент может включать углубление. Углубление может быть выполнено с возможностью приема удлиненных элементов. Расходный элемент может иметь любую подходящую форму. Например, расходный элемент может иметь цилиндрическую форму, прямоугольную форму или форму тампона. Расходный элемент может быть выполнен из любого подходящего материала. Например, расходный элемент может быть выполнен из хлопчатобумажного материала, пенопласта или другого материала, используемого для очистки. Расходный элемент может в качестве преимущества увеличивать эффективную чистящую область приспособления.

Приспособление может включать один или более выступающих элементов. Первый выступающий элемент может проходить от первого удлиненного элемента, а второй выступающий элемент может проходить от второго удлиненного элемента. Первый выступающий элемент и второй выступающий элемент могут отстоять на 180 градусов друг от друга по окружности приспособления. Первый выступающий элемент и второй выступающий элемент могут быть расположены таким образом, чтобы они проходили от приспособления в направлении удаления от указанной щели.

Выступающие элементы обеспечивают возможность дополнительной защиты первого удлиненного элемента и второго удлиненного элемента от перемещения в непредпочтительном направлении. Первый выступающий элемент и второй выступающий элемент могут быть выполнены с возможностью эластичного изгиба. Первый выступающий элемент и второй выступающий элемент могут создавать направленное наружу усилие при своем эластичном отклонении под действием одной или более стенок нагревательной камеры. Направленное наружу усилие может быть достаточным для противодействия перемещению в непредпочтительном направлении. Согласно еще одному аспекту настоящего изобретения, предложен комплект, содержащий генерирующее аэрозоль устройство, содержащее нагревательную камеру и нагревательное лезвие с по существу прямоугольным поперечным сечением, проходящее в нагревательную камеру от нижней стенки нагревательной камеры; и приспособление, описанное в данном документе.

Согласно еще одному аспекту настоящего изобретения, предложен способ, включающий вставку приспособления, содержащего удлиненные элементы, образующие щель между удлиненными элементами, в нагревательную камеру генерирующего аэрозоль устройства таким образом, чтобы лезвие генерирующего аэрозоль устройства было размещено в указанной щели и концы удлиненных элементов контактировали с нижней стенкой нагревательной камеры. Способ также включает скобление нижней стенки камеры посредством концов удлиненных элементов путем возвратно-поступательного перемещения указанных концов удлиненных элементов.

Предпочтительно, скобление или очистка нижней стенки камеры с помощью концов удлиненных элементов могут быть достигнуты без повреждения нагревательного лезвия генерирующего аэрозоль устройства. Возможность предотвращения повреждения нагревательного лезвия обеспечивается в случае, если приспособление и устройство выполнены с возможностью взаимодействия для предотвращения поворота вокруг своей оси первого удлиненного элемента и второго удлиненного элемента, когда эти удлиненные элементы размещены в нагревательной камере. Например, возможность блокировки поворота вокруг своей оси первого и второго удлиненных элементов обеспечивается путем обеспечения канала, проходящего вдоль наружного периметра поворотного элемента и выполненного с возможностью приема ребра нагревательной камеры. В еще одном примере возможность блокировки поворота вокруг своей оси первого и второго удлиненных элементов может быть обеспечена путем обеспечения колпачка, выполненного с возможностью выравнивания с устройством, и стержня, эффективно соединяющего первый и второй удлиненные элементы с указанным колпачком.

Способ может включать расширение щели, образованной первым и вторым удлиненными элементами, перед вставкой приспособления в нагревательную камеру и сужение указанной щели после вставки приспособления в нагревательную камеру и перед скоблением нижней стенки камеры. Расширение указанной щели во время вставки обеспечивает возможность вставки удлиненных элементов поверх нагревательного лезвия без повреждения лезвия.

Способ может включать перемещение рычага чистящей станции для перемещения концов удлиненных элементов возвратно-поступательным образом. В качестве преимущества, перемещение рычага чистящей станции обеспечивает управляемую и качественную очистку нижней стенки камеры вблизи нагревательного элемента с помощью удлиненных элементов.

Способ может включать перемещение приспособления вокруг стержня, связывающего колпачок с удлиненными элементами, для перемещения концов удлиненных элементов с использованием возвратно-поступательного перемещения. В качестве преимущества, перемещение приспособления вокруг стержня, связывающего колпачок с удлиненными элементами, может обеспечивает управляемую и согласованную очистку нижней стенки камеры вблизи нагревательного элемента

Изобретение определено в формуле изобретения. Тем не менее, ниже представлен неисчерпывающий перечень неограничивающих примеров. Любые один или более из признаков этих примеров могут быть скомбинированы с любыми одним или более признаками другого примера, варианта осуществления или аспекта, описанных в данном документе.

Пример 1: Приспособление для очистки генерирующего аэрозоль устройства, имеющего нагревательную камеру; при этом приспособление содержит основание приспособления; первый удлиненный элемент, проходящий от основания приспособления и содержащий первый дальний конец, находящийся на удалении от основания приспособления; второй удлиненный элемент, проходящий от основания приспособления и содержащий второй дальний конец, находящийся на удалении от основания приспособления, причем между первым и вторым удлиненными элементами образована щель; и поворотный элемент, расположенный между основанием и первым дальним концом первого удлиненного элемента и вторым дальним концом второго удлиненного элемента, и выполненный с возможностью обеспечения поворота первого удлиненного элемента и второго удлиненного элемента в предпочтительном направлении, поперечном протяженности первого удлиненного элемента, при этом поворотный элемент выполнен с возможностью ограничения поворота первого удлиненного элемента и второго удлиненного элемента в непредпочтительном направлении.

Пример 2: Система, содержащая генерирующее аэрозоль устройство, содержащее нагревательную камеру и нагревательное лезвие с по существу прямоугольным поперечным сечением, проходящее в нагревательную камеру от нижней стенки нагревательной камеры; и приспособление для очистки генерирующего аэрозоль устройства, содержащее основание приспособления, первый удлиненный элемент, проходящий от основания приспособления и содержащий первый дальний конец, находящийся на удалении от основания приспособления, и второй удлиненный элемент, проходящий от основания приспособления и содержащий второй дальний конец, находящийся на удалении от основания приспособления, причем между первым удлиненным элементом и вторым удлиненным элементом образована щель, и первый удлиненный элемент и второй удлиненный элемент выполнены с возможностью размещения в нагревательной камере таким образом, чтобы нагревательное лезвие по меньшей мере частично проходило в указанную щель и по меньшей мере один из первого дальнего конца первого удлиненного элемента и второго дальнего конца второго удлиненного элемента, проходил до стенки нижней камеры таким образом, чтобы возвратно-поступательное перемещение по меньшей мере одного из первого дальнего конца первого удлиненного элемента и второго дальнего конца второго удлиненного элемента, внутри нагревательной камеры приводило к скоблению нижней стенки камеры.

Пример 3: Система согласно примеру 2, в которой приспособление дополнительно содержит поворотный элемент, расположенный между основанием и первым дальним концом первого удлиненного элемента и вторым дальним концом второго удлиненного элемента, и выполненный с возможностью обеспечения поворота первого удлиненного элемента и второго удлиненного элемента в предпочтительном направлении, поперечном протяженности первого удлиненного элемента, при этом поворотный элемент выполнен с возможностью ограничения поворота первого удлиненного элемента и второго удлиненного элемента в непредпочтительном направлении.

Пример 4: Приспособление согласно примеру 1 или система согласно примеру 3, в которых поворотный элемент содержит эллиптический элемент, образующий внешнюю окружность с каналом, выполненным с возможностью взаимодействия с ребром нагревательной камеры для предотвращения поворота вокруг своей оси первого удлиненного элемента и второго удлиненного элемента внутри нагревательной камеры.

Пример 5: Приспособление или система согласно примеру 4, в которых эллиптический элемент содержит диск или цилиндр.

Пример 6: Приспособление или система согласно любому из примеров 1-5, в которых приспособление дополнительно содержит щетинки, проходящие от первого удлиненного элемента и второго удлиненного элемента.

Пример 7: Приспособление или система согласно примеру 6, в которых щетинки проходят от первого удлиненного элемента и второго удлиненного элемента в радиальном направлении наружу.

Пример 8: Приспособление или система согласно любому из примеров 1-7, в которых первый удлиненный элемент содержит первую плоскую поверхность, обращенную к указанной щели, а второй удлиненный элемент содержит вторую плоскую поверхность, обращенную к указанной щели, причем первая плоская поверхность проходит в первой плоскости, вторая плоская поверхность проходит во второй плоскости, первая плоскость и вторая плоскость представляют собой параллельные плоскости, и первая плоская поверхность и вторая плоская поверхность проходят параллельно друг другу.

Пример 9: Приспособление или система согласно любому из примеров 1-7, в которых по меньшей мере один из первого удлиненного элемента и второго удлиненного элемента содержит один или более гребней на поверхности, обращенной к указанной щели.

Пример 10: Приспособление или система согласно любому из примеров 1-9, в которых приспособление дополнительно содержит колпачок, выполненный с возможностью присоединения к генерирующему аэрозоль устройству; первый удлиненный элемент и второй удлиненный элемент, выполненные с возможностью контакта с нижней стенкой, когда колпачок соединен с генерирующим аэрозоль устройством; и стержень, соединяющий первый удлиненный элемент и второй удлиненный элемент с колпачком для обеспечения возможности возвратно-поступательного перемещения первого удлиненного элемента и второго удлиненного элемента.

Пример 11: Приспособление или система согласно любому из примеров 1-9, в которых основание приспособления содержит чистящую головку для очистки нагревательной камеры генерирующего аэрозоль устройства.

Пример 12: Приспособление или система согласно любому из примеров 1-11, в которых приспособление содержит три или более удлиненных элементов, проходящих от основания приспособления.

Пример 13: Приспособление или система согласно любому из примеров 1-9, в которых первый дальний конец и второй дальний конец выполнены с возможностью перемещения в поперечном направлении относительно друг друга для регулирования ширины или формы указанной щели.

Пример 14: Приспособление или система согласно примеру 13, дополнительно содержащие один или более подшипников, выполненных с возможностью взаимодействия с по меньшей мере одним из первого удлиненного элемента и второго удлиненного элемента для ограничения ширины щели между первым дальним концом и вторым дальним концом.

Пример 15: Приспособление или система согласно примеру 14, в которых указанные один или более подшипников выполнены с возможностью ограничения ширины щели между первым дальним концом и вторым дальним концом таким образом, чтобы она была меньше 3 миллиметров.

Пример 16: Приспособление или система согласно любому из примеров с 13-15, дополнительно содержащие один или более эластичных элементов, расположенных возле первого удлиненного элемента или второго удлиненного элемента, чтобы обеспечить поперечную эластичность для поперечного перемещения первого и второго удлиненных элементов.

Пример 17: Приспособление или система согласно любому из примеров 1-16, дополнительно содержащие двигатель, соединенный с первым удлиненным элементом и вторым удлиненным элементом и выполненный с возможностью обеспечения возвратно-поступательного перемещения первого удлиненного элемента и второго удлиненного элемента.

Пример 18: Приспособление или система согласно любому из примеров 1-17, дополнительно содержащие корпус чистящей станции, выполненный с возможностью приема генерирующего аэрозоль устройства и механически соединенный с первым удлиненным элементом и вторым удлиненным элементом для обеспечения возможности возвратно-поступательного перемещения первого удлиненного элемента и второго удлиненного элемента; и рычаг, механически соединенный с основанием приспособления для управления возвратно-поступательным перемещением первого удлиненного элемента и второго удлиненного элемента.

Пример 19: Комплект, содержащий генерирующее аэрозоль устройство, содержащее нагревательную камеру и нагревательное лезвие с по существу прямоугольным поперечным сечением, проходящее в нагревательную камеру от нижней стенки нагревательной камеры; и приспособление согласно любому из примеров 1 и 4-18.

Пример 20: Способ, включающий вставку приспособления, содержащего удлиненные элементы, образующие щель между этими удлиненными элементами, в нагревательную камеру генерирующего аэрозоль устройства таким образом, чтобы лезвие генерирующего аэрозоль устройства разместилось в указанной щели и концы удлиненных элементов контактировали со стенкой нижней нагревательной камеры; и скобление нижней стенки камеры с помощью концов удлиненных элементов путем перемещения этих концов удлиненных элементов возвратно-поступательным образом.

Пример 21: Способ согласно примеру 20, дополнительно включающий расширение щели, образованной удлиненными элементами, перед вставкой приспособления в нагревательную камеру и сужение указанной щели после вставки приспособления в нагревательную камеру и перед скоблением нижней стенки камеры.

Пример 22: Способ согласно примеру 20, дополнительно включающий перемещение рычага для перемещения концов удлиненных элементов возвратно-поступательным образом.

Пример 23: Способ согласно примеру 20, дополнительно включающий поворот удлиненных элементов относительно стержня, эффективно соединяющего удлиненные элементы с колпачком, для перемещения концов удлиненных элементов возвратно-поступательным образом.

Далее будут дополнительно описаны примеры со ссылкой на фигуры, на которых:

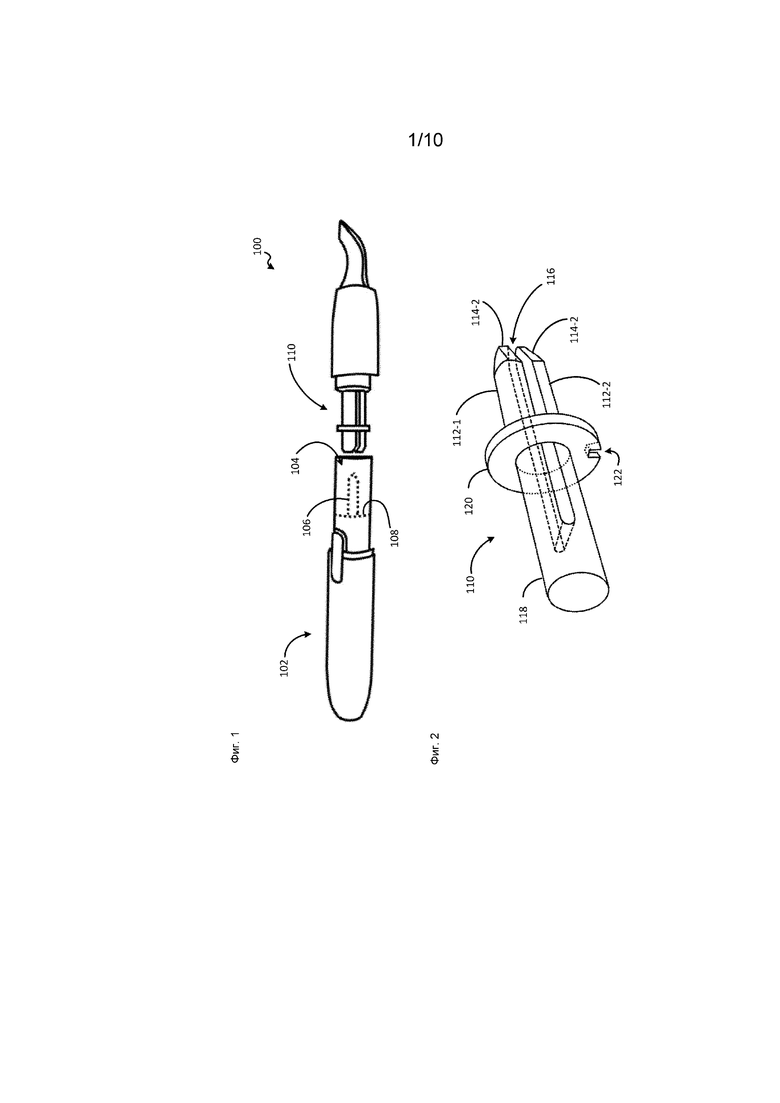

на Фиг. 1 показана система, включающая приспособление для очистки генерирующего аэрозоль устройства;

на Фиг. 2 показано приспособление по Фиг. 1;

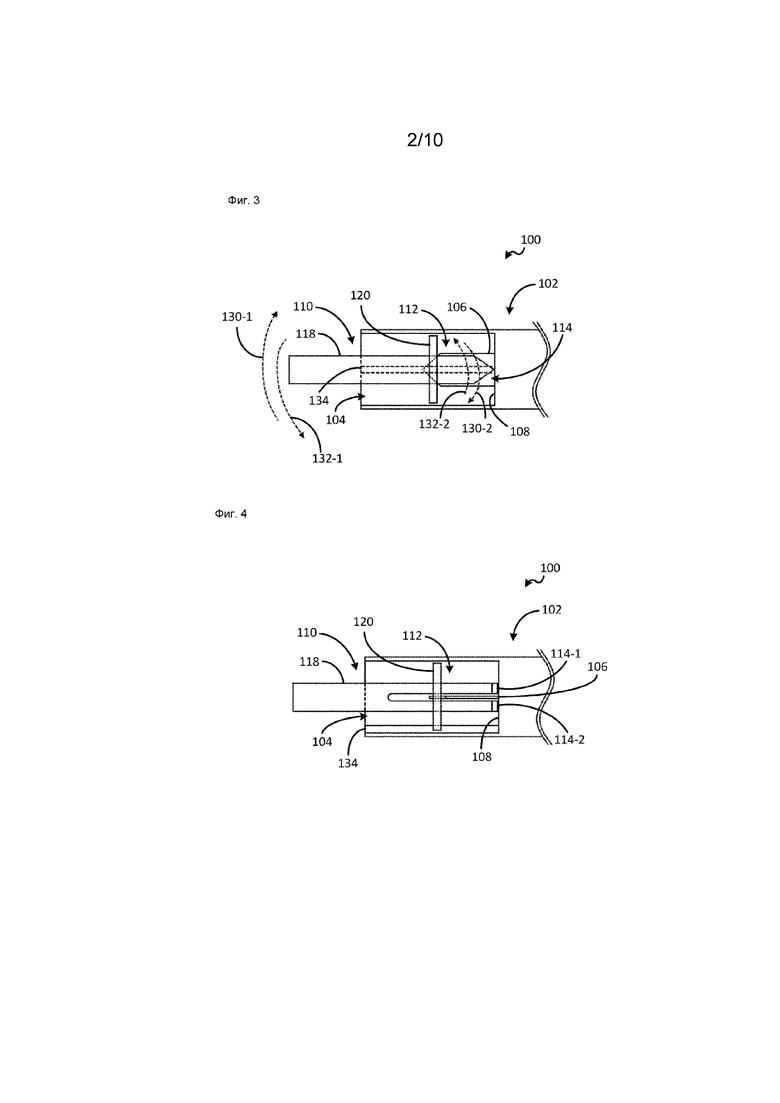

на Фиг. 3 показан вид в разрезе системы по Фиг. 1 с указанным приспособлением в положении для очистки генерирующего аэрозоль устройства;

на Фиг. 4 показан еще один вид в разрезе системы по Фиг. 3 с поворотом на 90 градусов;

на Фиг. 5 показана модификация приспособления по Фиг. 1-4, в которой основание приспособления включает чистящую головку;

на Фиг. 6 показана еще одна модификация приспособления, в которой приспособление включает колпачок;

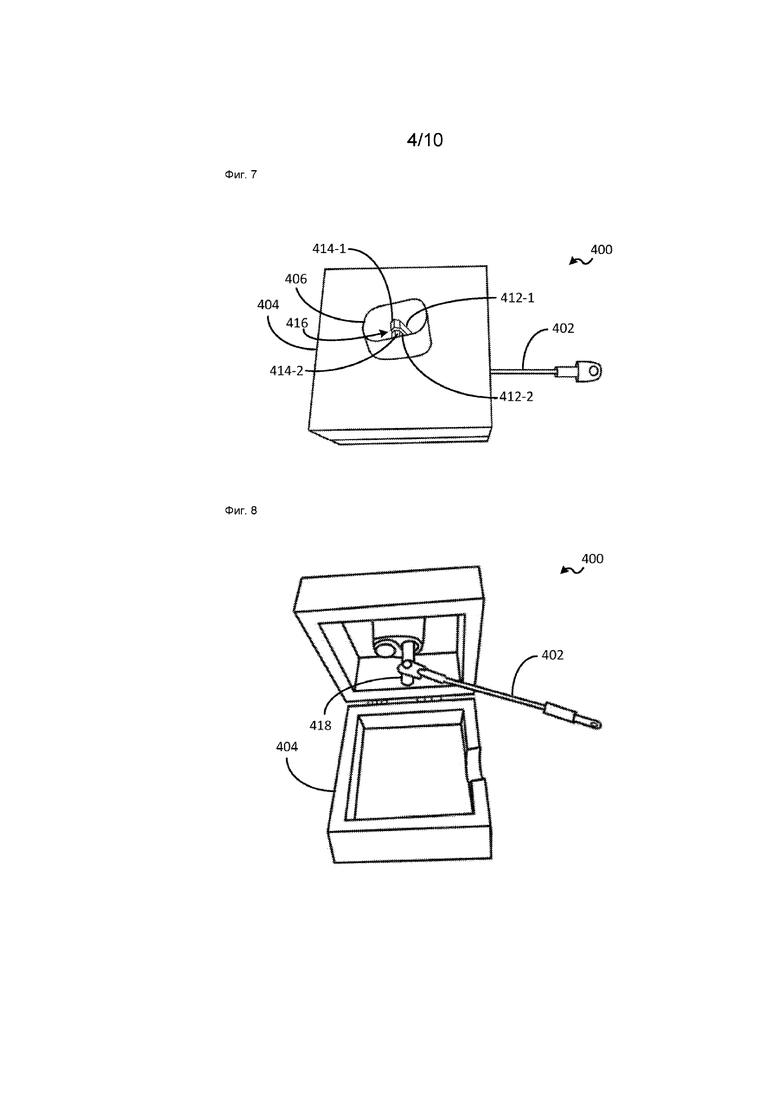

на Фиг. 7 показана еще одна модификация приспособления, в которой приспособление имеет корпус чистящей станции и рычаг;

на Фиг. 8 показано приспособление по Фиг. 7 с корпусом чистящей станции в открытом положении;

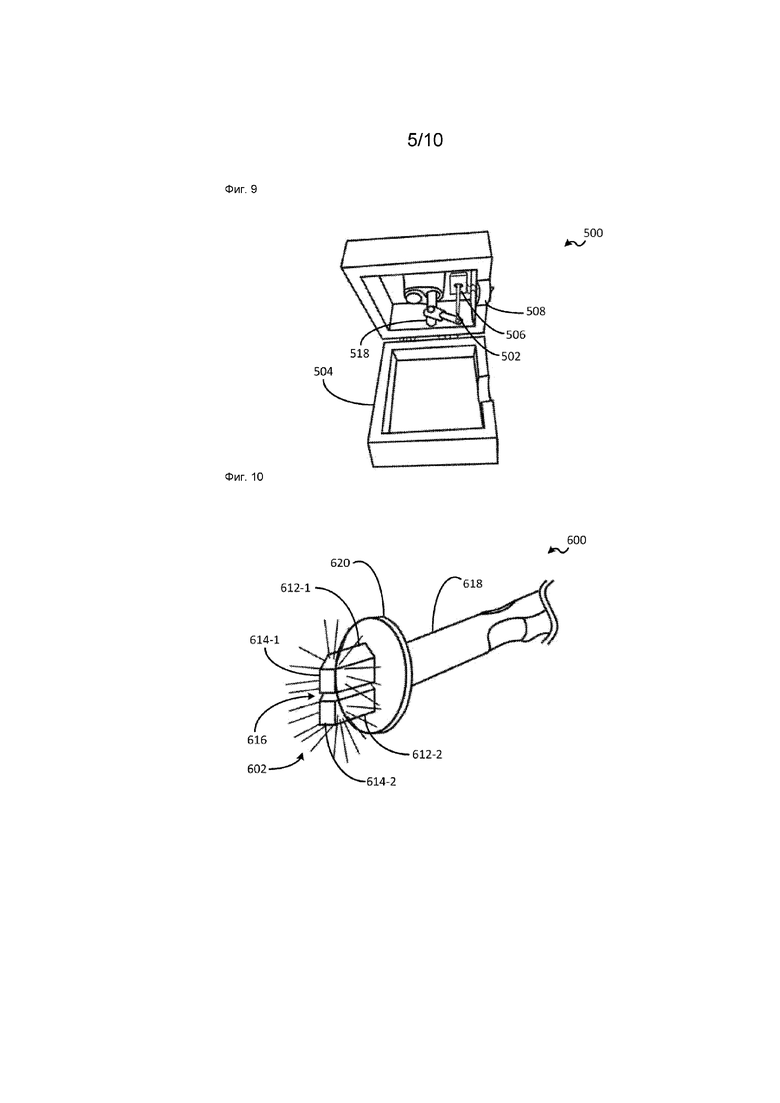

на Фиг. 9 показана еще одна модификация приспособления, в которой приспособление включает двигатель;

на Фиг. 10 показана еще одна модификация приспособления, в которой приспособление включает щетинки;

на Фиг. 11 показан вид снизу варианта осуществления приспособления, в котором поверхности, обращенные к указанной щели, являются плоскими;

на Фиг. 12 показан изометрический покомпонентный вид первого удлиненного элемента и второго удлиненного элемента приспособления по Фиг. 11;

на Фиг. 13 показан вид снизу еще одного варианта осуществления приспособления, в котором поверхности, обращенные к указанной щели, содержат гребень;

на Фиг. 14 показан изометрический покомпонентный вид первого удлиненного элемента и второго удлиненного элемента приспособления по Фиг. 13;

на Фиг. 15 показан вариант осуществления системы, содержащей приспособление для очистки, перед вставкой в генерирующее аэрозоль устройство;

на Фиг. 16 показана система по Фиг. 15 с приспособлением, частично вставленным в генерирующее аэрозоль устройство;

на Фиг. 17 показана система по Фиг. 15 и Фиг. 16 с приспособлением, полностью вставленным в генерирующее аэрозоль устройство;

на Фиг. 18 показана еще одна модификация приспособления, в которой приспособление включает множество удлиненных элементов;

на Фиг. 19 показан вид спереди множества удлиненных элементов по Фиг. 18;

на Фиг. 20 показан вид сверху множества удлиненных элементов по Фиг. 18 и 19;

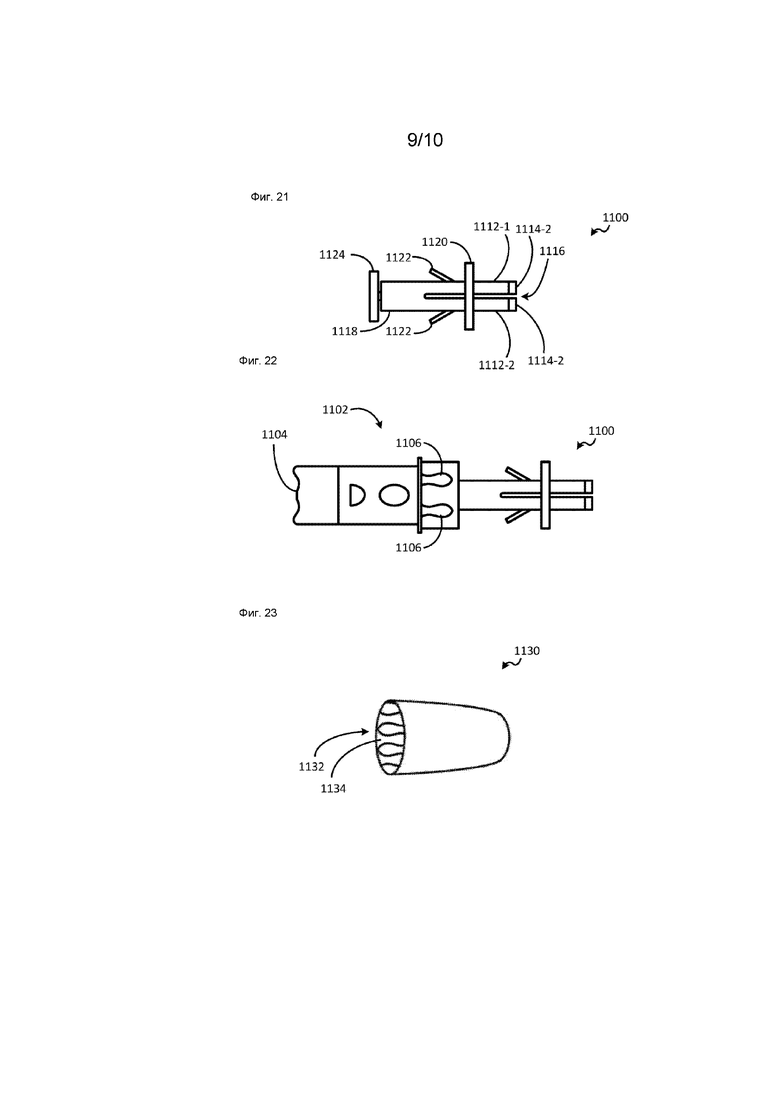

на Фиг. 21 показан вид сбоку дополнительных модификаций приспособления, включающих выступающие элементы и свободное колесо;

на Фиг. 22 показан вид сбоку приспособления по Фиг. 21 со свободным колесом, прикрепленным к чистящей головке;

на Фиг. 23 показан изометрический вид крышки, выполненной с возможностью соединения с чистящей головкой по Фиг. 23; и

на Фиг. 24 показан частичный вид приспособления с расходным элементом согласно вариантам осуществления, описанным в данном документе.

На Фиг. 1-4 показано приспособление 110 для очистки генерирующего аэрозоль устройства. На Фиг. 1 показана система 100, включающая генерирующее аэрозоль устройство 102 и приспособление 110. На Фиг. 2 показано приспособление 110. На Фиг. 3 показан вид в разрезе системы 100 с приспособлением 110 в положении для очистки генерирующего аэрозоль устройства 102. На Фиг. 4 показан вид в разрезе системы 100 с поворотом на 90 градусов относительно вида по Фиг. 3, с приспособлением 110 в положении для очистки генерирующего аэрозоль устройства 102.

Генерирующее аэрозоль устройство 102 включает нагревательную камеру 104, нагревательный элемент 106, нижнюю стенку 108 камеры и ребро 134 (см. Фиг. 4). Нагревательная камера 104 образует полость в генерирующем аэрозоль устройстве 102. Нижняя стенка 108 камеры представляет собой внутреннюю поверхность нагревательной камеры 104. Нагревательный элемент 106 проходит от нижней стенки 108 камеры в нагревательную камеру 104. Как показано на фигурах, нагревательный элемент 106 представляет собой лезвие.

Приспособление 110 включает основание 118 приспособления, первый удлиненный элемент 112-1, второй удлиненный элемент 112-2 (вместе именуемые удлиненными элементами 112) и поворотный элемент 120. Удлиненные элементы 112 проходят от основания приспособления 118. Первый удлиненный элемент 112-1 включает первый дальний конец 114-1, находящийся на удалении от основания 118 приспособления, а второй удлиненный элемент 112-2 включает второй дальний конец 114-2 (вместе именуемые дальними концами 114), находящийся на удалении от основания 118 приспособления. Между удлиненными элементами 112 образована щель 116. Поворотный элемент 120 расположен между основанием 118 приспособления и обоими дальними концами 114. Поворотный элемент 120 включает канал 122, выполненный с возможностью приема ребра 134 нагревательной камеры 104 и взаимодействия с ним для предотвращения поворота вокруг своей оси удлиненных элементов 112 внутри нагревательной камеры.

Поворотный элемент 120 выполнен с возможностью обеспечения поворота удлиненных элементов 112 в предпочтительном направлении, поперечном протяженности удлиненных элементов. Поворотный элемент 120 также выполнен с возможностью ограничения поворота удлиненных элементов 112 в непредпочтительном направлении.

Удлиненные элементы 112 выполнены с возможностью размещения в нагревательной камере 104 таким образом, чтобы нагревательный элемент 106 был размещен в щели 116, как показано на Фиг. 3 и 4. Кроме того, дальние концы 114 проходят до стенки 108 нижней камеры таким образом, что возвратно-поступательное перемещение дальних концов внутри нагревательной камеры приводит к скоблению стенки нижней камеры. В частности, возвратно-поступательное перемещение может приводить к скоблению стенки нижней камеры дальними концами 114 возле основания нагревательного лезвия 106.

Возвратно-поступательное перемещение показано пунктирными стрелками 130-1, 130-2, 132-1 и 132-2. Когда основание 118 приспособления перемещается в направлении, показанном пунктирной стрелкой 130-1, дальние концы 114 перемещаются в направлении, показанном пунктирной стрелкой 130-2. Когда основание 118 приспособления перемещается в направлении, показанном пунктирной стрелкой 132-1, дальние концы 114 перемещаются в направлении, показанном пунктирной стрелкой 132-2. Возвратно-поступательное перемещение обеспечивает возможность прохождения нагревательного лезвия 106 через щель 116 во время скобления нижней стенки 108 камеры дальними концами 114. Поворотный элемент 120 выполнен с возможностью ограничения перемещения удлиненных элементов 112 и дальних концов 114 в направлении, которое включает составляющую, перпендикулярную пунктирным стрелкам 130-1, 130-2, 132-1 и 132-2. Такое ограничение перемещения, включающего составляющую, перпендикулярную пунктирным стрелкам 130-1, 130-2, 132-1 и 132-2, обеспечивает возможность предотвращения повреждения нагревательного лезвия 106 приспособлением 110 во время чистки.

На Фиг. 5 показана модификация приспособления по Фиг. 1-4, в которой основание 218 приспособления 200 включает чистящую головку 202.

Приспособление 200 включает основание 218 приспособления, первый удлиненный элемент 212-1, второй удлиненный элемент 212-2 (вместе именуемые удлиненными элементами 212) и поворотный элемент 220. Удлиненные элементы 212 проходят от основания 218 приспособления. Первый удлиненный элемент 212-1 включает первый дальний конец 214-1, находящийся на удалении от основания 218 приспособления, а второй удлиненный элемент 212-2 включает второй дальний конец 214-2 (вместе именуемые дальними концами 214), находящийся на удалении от основания 218 приспособления. Между удлиненными элементами 212 образована щель 216. Поворотный элемент 220 расположен между основанием 218 приспособления и обоими дальними концами 214.

Основание 218 приспособления включает чистящую головку 202. Чистящая головка 202 проходит в направлении удаления от дальних концов 214. Чистящая головка 202 выполнена с возможностью вставки в нагревательную камеру генерирующего аэрозоль устройства и с возможностью очистки тех областей нижней стенки нагревательной камеры, которые недостижимы для дальних концов 214. Приспособление 200 выполнено с возможностью установки внутрь кожуха, содержащего два конца или колпачка 204-1 и 204-2.

На Фиг. 6 показана еще одна модификация приспособления согласно вариантам осуществления, описанным в данном документе, в которой приспособление 300 включает колпачок 302.

Приспособление 310 включает основание 318 приспособления, первый удлиненный элемент 312-1, второй удлиненный элемент 312-2 (вместе именуемые удлиненными элементами 312), колпачок 302 и стержень 304. Удлиненные элементы 312 проходят от основания приспособления 318. Первый удлиненный элемент 312-1 включает первый дальний конец 314-1, находящийся на удалении от основания 318 приспособления, а второй удлиненный элемент 312-2 включает второй дальний конец 314-2 (вместе именуемые дальними концами 314), находящийся на удалении от основания 318 приспособления. Между удлиненными элементами 312 образована щель 316. Стержень 304 проходит от основания приспособления 318 и соединяет удлиненные элементы 312 с колпачком 302. Стержень 304 соединен с возможностью поворота с колпачком 304, что обеспечивает возможность перемещения удлиненных элементов 312 возвратно-поступательным образом.

Возвратно-поступательное перемещение показано пунктирными стрелками 330-1, 330-2, 332-1 и 332-2. Когда основание 318 приспособления перемещается в направлении, показанном пунктирной стрелкой 330-1, дальние концы 314 перемещаются в направлении, показанном пунктирной стрелкой 330-2. Когда основание 318 приспособления перемещается в направлении, показанном пунктирной стрелкой 332-1, дальние концы 314 перемещаются в направлении, показанном пунктирной стрелкой 332-2. Возвратно-поступательное перемещение обеспечивает возможность прохождения нагревательного элемента 306 через щель 316 во время скобления нижней стенки 308 камеры дальними концами 314. Стержень 304 действует как ось поворота, которая выполнена с возможностью обеспечения перемещения удлиненных элементов 312 и дальних концов 314 в направлении, показанном пунктирными стрелками 330-1, 330-2, 332-1 и 332-2, и с возможностью ограничения перемещения удлиненных элементов 312 и дальних концов 314 в направлении, которое включает составляющую, перпендикулярную пунктирным стрелкам 330-1, 330-2, 332-1 и 332-2. Такое ограничение перемещения, включающего составляющую, перпендикулярную пунктирным стрелкам 330-1, 330-2, 332-1 и 332-2, обеспечивает возможность предотвращения повреждения нагревательного элемента 306 приспособлением 310 во время очистки.

Колпачок 302 выполнен с возможностью соединения с генерирующим аэрозоль устройством. Когда колпачок 302 соединен с генерирующим аэрозоль устройством, обеспечивается возможность прохождения удлиненных элементов 312 в нагревательную камеру генерирующего аэрозоль устройства, и дальние концы 314 выполнены с возможностью взаимодействия с нижней стенкой камеры генерирующего аэрозоль устройства. Колпачок 302 выполнен с возможностью выравнивания щели 316 с нагревательным элементом при соединении с генерирующим аэрозоль устройством.

На Фиг. 7 и 8 показана еще одна модификация приспособления согласно вариантам осуществления, описанным в данном документе. Приспособление 400 включает корпус 404 чистящей станции и рычаг 402. На Фиг. 7 корпус 404 чистящей станции закрыт и готов к приему генерирующего аэрозоль устройства или соединению с ним. На Фиг. 8 корпус 404 чистящей станции открыт, открывая основание 418 приспособления 400 и оставшийся участок рычага 402.

Приспособление 400 включает основание 418 приспособления, первый удлиненный элемент 412-1, второй удлиненный элемент 412-2 (вместе именуемые удлиненными элементами 412), корпус 404 чистящей установки и рычаг 402. Удлиненные элементы 412 проходят от основания приспособления 418. Первый удлиненный элемент 412-1 включает первый дальний конец 414-1, находящийся на удалении от основания 418 приспособления, а второй удлиненный элемент 412-2 включает второй дальний конец 414-2 (вместе именуемые дальними концами 414), находящийся на удалении от основания 418 приспособления. Между удлиненными элементами 412 образована щель 416. Рычаг 402 механически соединен с основанием 418 приспособления для управления возвратно-поступательным перемещением приспособления 400. Пользователь может манипулировать рычагом 402 для управления возвратно-поступательным перемещением приспособления 400.

Корпус 404 чистящей станции механически соединен с удлиненными элементами 412. Механическое соединение обеспечивает возможность возвратно-поступательного перемещения удлиненных элементов 412. Корпус 404 чистящей станции выполнен с возможностью приема генерирующего аэрозоль устройства. Корпус 404 чистящей станции включает приемник 406. Приемник 406 может выполнен по форме с возможностью приема генерирующего аэрозоль устройства и выравнивания щели 416 с нагревательным элементом генерирующего аэрозоль устройства.

На Фиг. 9 показана еще одна модификация приспособления согласно вариантам осуществления, описанным в данном документе, в которой приспособление 500 включает двигатель 506.

Приспособление 500 включает основание 518 приспособления, первый удлиненный элемент (не показан), второй удлиненный элемент (не показан), корпус 504 чистящей станции, рычаг 502, двигатель 506 и переключатель 508. Рычаг 502 механически соединен с основанием 518 приспособления для управления возвратно-поступательным перемещением приспособления 500. Рычаг 402 механически соединен с двигателем 506 для обеспечения возможности управления возвратно-поступательным перемещением приспособления 500 с помощью двигателя. Двигатель может быть функционально соединен с переключателем 508. Переключатель 508 обеспечивает возможность включения и выключения двигателя 506. Двигатель 506 может быть электрическим.

На Фиг. 10 показана еще одна модификация приспособления согласно вариантам осуществления, описанным в данном документе. Приспособление 600 включает щетинки 602.

Приспособление 600 включает основание 618 приспособления, первый удлиненный элемент 612-1, второй удлиненный элемент 612-2 (вместе именуемые удлиненными элементами 612) и щетинки 602. Удлиненные элементы 612 проходят от основания 618 приспособления. Первый удлиненный элемент 612-1 включает первый дальний конец 614-1, находящийся на удалении от основания 618 приспособления, а второй удлиненный элемент 612-2 включает второй дальний конец 614-2 (вместе именуемые дальними концами 614), находящийся на удалении от основания 618 приспособления. Между удлиненными элементами 612 образована щель 616. Щетинки 602 проходят от удлиненных элементов 612. Щетинки 602 могут проходить в радиальном направлении от удлиненных элементов 612.

На Фиг. 11 и Фиг. 12 показано приспособление 700 с плоскими поверхностями 702, обращенными к щели 716, согласно вариантам осуществления, описанными в данном документе. На Фиг. 11 показан вид снизу приспособления 700. На Фиг. 12 показан изометрический покомпонентный вид удлиненных элементов 712.

Приспособление 700 включает основание приспособления (не показано), поворотный элемент 720, первый удлиненный элемент 712-1 и второй удлиненный элемент 712-2 (вместе именуемые удлиненными элементами 712). Удлиненные элементы 712 проходят от основания приспособления. Первый удлиненный элемент 712-1 включает первый дальний конец 714-1, находящийся на удалении от основания 718 приспособления, а второй удлиненный элемент 712-2 включает второй дальний конец 714-2 (вместе именуемые дальними концами 714), находящийся на удалении от основания 718 приспособления. Между удлиненными элементами 712 образована щель 716.

Каждый из удлиненных элементов 712 включает плоскую поверхность 702-1, 702-2 (вместе именуемые плоскими поверхностями 702), обращенную к щели 716. Каждая из плоских поверхностей 712 проходит вдоль одной из плоскостей 704-1, 704-2 (вместе именуемых плоскостями 704).

На Фиг. 11 и Фиг. 12 показано приспособление 700 с плоскими поверхностями 702, обращенными к щели 716, согласно вариантам осуществления, описанными в данном документе. На Фиг. 11 показан вид снизу приспособления 700. На Фиг. 12 показан изометрический покомпонентный вид удлиненных элементов 712.

Приспособление 700 включает основание приспособления (не показано), поворотный элемент 720, первый удлиненный элемент 712-1 и второй удлиненный элемент 712-2 (вместе именуемые удлиненными элементами 712). Удлиненные элементы 712 проходят от основания приспособления. Первый удлиненный элемент 712-1 включает первый дальний конец 714-1, находящийся на удалении от основания 718 приспособления, а второй удлиненный элемент 712-2 включает второй дальний конец 714-2 (вместе именуемые дальними концами 714), находящийся на удалении от основания 718 приспособления. Между удлиненными элементами 712 образована щель 716.

Каждый из удлиненных элементов 712 включает плоскую поверхность 702-1, 702-2 (вместе именуемые плоскими поверхностями 702), обращенную к щели 716. Каждая из плоских поверхностей 712 проходит вдоль одной из плоскостей 704-1, 704-2 (вместе именуемых плоскостями 704). Плоскости 704 параллельны друг другу.

Поворотный элемент может включать множество каналов 722. По меньшей мере один из каналов 722 может быть выполнен с возможностью взаимодействия с ребром нагревательной камеры для предотвращения поворота вокруг своей оси приспособления 700 в нагревательной камере.

На Фиг. 13 и 14 показано приспособление 800 с плоскими поверхностями 802, обращенными к щели 816, согласно вариантам осуществления, описанными в данном документе. На Фиг. 13 показан вид снизу приспособления 800. На Фиг. 13 показан изометрический покомпонентный вид удлиненных элементов 812.

Приспособление 800 включает основание приспособления (не показано), поворотный элемент 820, первый удлиненный элемент 812-1, второй удлиненный элемент 812-2 (вместе именуемые удлиненными элементами 812) и поворотный элемент 820. Удлиненные элементы 812 проходят от основания приспособления. Первый удлиненный элемент 812-1 включает первый дальний конец 814-1, находящийся на удалении от основания 818 приспособления, а второй удлиненный элемент 812-2 включает второй дальний конец 814-2 (вместе именуемые дальними концами 814), находящийся на удалении от основания 818 приспособления. Между удлиненными элементами 812 образована щель 816.

Каждый из удлиненных элементов 812 включает гребень 802-1, 802-2 (вместе именуемые гребнями 802). Гребни 802 проходят в щель 816. Гребни 802 могут быть выполнены с возможностью контакта с нагревательным элементом при размещении в нагревательной камере генерирующего аэрозоль устройства. Гребни 802 могут быть выполнены с возможностью трения о нагревательный элемент во время возвратно-поступательного перемещения приспособления 800. Гребни 802 могут быть выполнены из материала, который не будет повреждать нагревательный элемент во время возвратно-поступательного перемещения.

Поворотный элемент может включать множество каналов 822. По меньшей мере один из каналов 822 может быть выполнен с возможностью взаимодействия с ребром нагревательной камеры для предотвращения поворота вокруг своей оси приспособления 800 в нагревательной камере.

На Фиг. 15-17 показан вариант осуществления системы 900, включающий приспособление 910 с регулируемой щелью 916. На Фиг. 15 показана система 900 перед вставкой приспособления 910 в генерирующее аэрозоль устройство 902. На Фиг. 16 показана система 900 с приспособлением 910, частично вставленным в генерирующее аэрозоль устройство 902. На Фиг. 17 показана система 900 с приспособлением 910, полностью вставленным в генерирующее аэрозоль устройство 902.

Генерирующее аэрозоль устройство 902 включает нагревательную камеру 904, нагревательный элемент 906 и нижнюю стенку 908 камеры. Нагревательная камера 904 образует полость в генерирующем аэрозоль устройстве 902. Нижняя стенка 908 камеры представляет собой внутреннюю поверхность нагревательной камеры 904. Нагревательный элемент 906 проходит от нижней стенки 908 камеры в нагревательную камеру 904.

Приспособление 910 включает основание 918 приспособления, первый удлиненный элемент 912-1, второй удлиненный элемент 912-2 (вместе именуемые удлиненными элементами 912), поворотный элемент 920, подшипники 930 и эластичные элементы 932. Удлиненные элементы 912 проходят от основания 918 приспособления. Первый удлиненный элемент 912-1 включает первый дальний конец 914-1, находящийся на удалении от основания 918 приспособления, а второй удлиненный элемент 912-2 включает второй дальний конец 914-2 (вместе именуемые дальними концами 914), находящийся на удалении от основания 918 приспособления. Между удлиненными элементами 912 образована щель 916.

Поворотный элемент 920 расположен между основанием 918 приспособления и обоими дальними концами 914. Поворотный элемент 920 может включать канал (не показан, см., например, Фиг. 2 и 4), выполненный с возможностью взаимодействия с ребром (не показано, см., например, Фиг. 2 и 4) нагревательной камеры 904 для предотвращения поворота вокруг своей оси удлиненных элементов 912 внутри нагревательной камеры. Поворотный элемент 920 включает подшипниковые окна 931, которые обеспечивают возможность взаимодействия с подшипниками 930 извне поворотного элемента 920.

Как показано на фигурах, возможно сжатие основания 918 приспособления или манипулирование им для регулирования ширины щели 916 между дальними концами 914. Каждый из подшипников 930 выполнен с возможностью взаимодействия с одним из удлиненных элементов 912 для ограничения ширины щели 916 между дальними концами 914. Подшипники 930 выполнены с возможностью взаимодействия с удлиненными элементами 912 и боковыми стенками поворотного элемента 920 для ограничения ширины щели 916 между дальними концами 914. Перед вставкой приспособления 910 в нагревательную камеру 904 ширина щели 916 между дальними концами 914 ограничена таким образом, что обеспечивается возможность вставки удлиненных элементов 912 в нагревательную камеру 904. Другими словами, подшипники 930 ограничивают ширину щели 916 между дальними концами 914 таким образом, что расстояние между наружными краями дальних концов 914 меньше диаметра нагревательной камеры 904. При вставке приспособления 910 в нагревательную камеру 904 подшипники 930 имеют возможность взаимодействия с внутренними стенками нагревательной камеры 904, поскольку по меньшей мере участок каждого из подшипников 930 выполнен с возможностью прохождения через соответствующее подшипниковое окно 931. Такое взаимодействие дополнительно ограничивает ширину щели 916 между дальними концами 914, приводя к размещению этих дальних концов в положении для скобления нижней стенки 908 камеры, когда приспособление 910 полностью вставлено в нагревательную камеру 904, как показано на Фиг. 17.

Эластичные элементы 932 расположены возле удлиненных элементов 912, чтобы обеспечить поперечную эластичность для поперечного перемещения первого и второго удлиненных элементов 912. Эластичные элементы 932 обеспечивают возможность ограничения ширины щели 916, когда основание 918 приспособления не подвергается манипуляциям. Эластичные элементы 932 могут представлять собой эластичные кольца.

На Фиг. 18 показан вариант осуществления приспособления 1000 с множеством удлиненных элементов 1012. Приспособление 1000 включает основание 1018 приспособления, удлиненные элементы 1012, дальние концы 1014 и щели 1016. Удлиненные элементы 1012 проходят от основания 1018 приспособления. Каждый из удлиненных элементов 1012 включает дальний конец 1014. Между смежными удлиненными элементами 1012 образованы щели 1016. Удлиненные элементы 1012 могут быть гибкими для того, чтобы любая из прорезей 1016 была способна вместить нагревательный элемент.

На Фиг. 19 показана модификация удлиненных элементов 1012 по Фиг. 18 согласно вариантам осуществления, описанными в данном документе. Удлиненные элементы 1012-1 включают сужающиеся стороны 1022. На Фиг. 20 показана еще одна модификация удлиненных элементов 1012 по Фиг. 18 согласно вариантам осуществления, описанными в данном документе. Удлиненные элементы 1012-2 включают дальние концы 1014-2, которые имеют сужающуюся форму.

На Фиг. 21-22 показано приспособление 1100 с одним или более выступающими элементами 1122 и свободным колесом 1124. На Фиг. 21 показано приспособление 1100 без каких-либо прикрепленных элементов. На Фиг. 22 показано приспособление 1100, соединенное с чистящей головкой. На Фиг. 23 показан колпачок 1130, выполненный с возможностью взаимодействия с чистящей головкой 1102 и приспособлением 1122 по Фиг. 22.

Приспособление 1100 включает основание 1118 приспособления, первый удлиненный элемент 1112-1, второй удлиненный элемент 1112-2 (вместе именуемые удлиненными элементами 1112) и поворотный элемент 1120. Удлиненные элементы 1112 проходят от основания приспособления 1118. Первый удлиненный элемент 1112-1 включает первый дальний конец 1114-1, находящийся на удалении от основания 1118 приспособления, а второй удлиненный элемент 1112-2 включает второй дальний конец 1114-2 (вместе именуемые дальними концами 1114), находящийся на удалении от основания 1118 приспособления. Между удлиненными элементами 1112 образована щель 1116. Поворотный элемент 1120 расположен между основанием 1118 приспособления и обоими дальними концами 1114.

Основание 1118 приспособления соединено со свободным колесом 1124. Свободное колесо 1124 вращается независимо от основания приспособления 1118 и удлиненных элементов 1112. Свободное колесо 1124 обеспечивает возможность предотвращения поворота вокруг своей оси удлиненных элементов 1112 в нагревательной камере генерирующего аэрозоль устройства. Свободное колесо 1124 может быть выполнено с возможностью присоединения к чистящей головке 1102, как показано на Фиг. 22. Свободное колесо 1124 способно обеспечивать возможность поворота чистящей головки 1102 и приспособления 1100 независимо друг от друга, когда они соединены вместе.

Чистящая головка 1102 включает скоблящие поверхности 1104 и выпуклые элементы 1106. Скоблящие поверхности 1104 могут быть выполнены с возможностью очистки поверхностей нагревательной камеры генерирующего аэрозоль устройства. Выпуклые элементы 1106 могут соединяться с колпачком 1130.

Колпачок 1130 может быть выполнена с возможностью соединения с чистящей головкой 1102. Колпачок 1130 может принимать приспособление 1100 во внутреннем объеме 1132 при соединении с чистящей головкой 1102. Колпачок может включать вогнутые элементы 1134. Вогнутые элементы 1134 могут быть выполнены с возможностью взаимодействия с выпуклыми элементами 1106 для присоединения крышки 1134 к чистящей головке 1102.

На Фиг. 24 показан частичный вид приспособления 1200 с расходным элементом 1202 согласно вариантам осуществления, описанным в данном документе.

Приспособление 1200 включает основание 1218 приспособления, удлиненные элементы 1212 и поворотный элемент 1220. Удлиненные элементы 1212 проходят от основания 1218 приспособления. Между удлиненными элементами 1212 образована щель 1216. Поворотный элемент 1220 расположен между основанием 1218 приспособления и обоими дальними концами 1214.

Поворотный элемент 1220 может включать один или более каналов 1222. Каналы 1222 расширяются на приемном конце 1224. Приемный конец 1224 каждого канала 1222 выполнен с возможностью приема ребра.

Устройство 1200 может включать расходный элемент 1202. Расходный элемент 1202 может включать углубление 1204. Углубление 1204 может быть выполнено с возможностью приема удлиненных элементов 1212.

Для целей настоящего описания и приложенной формулы изобретения, за исключением случаев, когда указано иное, все числа, выражающие величины, количества, процентные доли и т.д., следует понимать как модифицированные во всех случаях термином «приблизительно». Кроме того, все диапазоны включают раскрытые точки максимума и минимума и любые промежуточные диапазоны между ними, которые могут быть, а могут и не быть конкретно выражены в численной форме в данном документе. Следовательно, в данном контексте число А следует понимать как А ± 10 процентов от А. В этом же контексте число А может рассматриваться как включающее численные значения, находящиеся в пределах общей стандартной ошибки измерения свойства, которая модифицирует число А. В некоторых случаях число А при использовании в приложенной формуле изобретения может отклоняться на выраженные выше в численной форме процентные доли при условии, что величина, на которую отклоняется А, существенно не влияет на основную и новую характеристику (характеристики) заявленного изобретения. Кроме того, все диапазоны включают раскрытые точки максимума и минимума и любые промежуточные диапазоны между ними, которые могут быть, а могут и не быть конкретно выражены в численной форме в данном документе.

Группа изобретений относится к области генерирования аэрозоля, путем нагрева субстрата. Приспособление для очистки генерирующего аэрозоль устройства, имеющего нагревательную камеру, включает основание приспособления, первый удлиненный элемент, второй удлиненный элемент и поворотный элемент. Первый удлиненный элемент проходит от основания приспособления и включает первый дальний конец, находящийся на удалении от основания приспособления. Второй удлиненный элемент проходит от основания приспособления и включает второй дальний конец, находящийся на удалении от основания приспособления. Между первым и вторым удлиненными элементами образована щель. Поворотный элемент расположен между основанием и первым дальним концом первого удлиненного элемента и вторым дальним концом второго удлиненного элемента. Поворотный элемент выполнен с возможностью обеспечения поворота первого удлиненного элемента и второго удлиненного элемента в предпочтительном направлении, поперечном протяженности первого удлиненного элемента, и с возможностью ограничения поворота первого удлиненного элемента и второго удлиненного элемента в непредпочтительном направлении. Обеспечивается очистка нагревательной камеры генерирующего аэрозоль устройства без повреждения нагревательного элемента. 3 н. и 14 з.п. ф-лы, 24 ил., 23 пр.

1. Приспособление для очистки генерирующего аэрозоль устройства, имеющего нагревательную камеру; при этом приспособление содержит:

основание приспособления;

первый удлиненный элемент, проходящий от основания приспособления и содержащий первый дальний конец, находящийся на удалении от основания приспособления; и

второй удлиненный элемент, проходящий от основания приспособления и содержащий второй дальний конец, находящийся на удалении от основания приспособления,

причем между первым и вторым удлиненными элементами образована щель; и

поворотный элемент, расположенный между основанием приспособления и первым дальним концом первого удлиненного элемента и вторым дальним концом второго удлиненного элемента, и выполненный с возможностью обеспечения поворота первого удлиненного элемента и второго удлиненного элемента в предпочтительном направлении, поперечном протяженности первого удлиненного элемента, при этом поворотный элемент выполнен с возможностью ограничения поворота первого удлиненного элемента и второго удлиненного элемента в непредпочтительном направлении.

2. Приспособление по п. 1, в котором поворотный элемент содержит эллиптический элемент, образующий внешнюю окружность с каналом, выполненным с возможностью взаимодействия с ребром нагревательной камеры для предотвращения поворота вокруг своей оси первого удлиненного элемента и второго удлиненного элемента внутри нагревательной камеры.

3. Приспособление по п. 2, в котором эллиптический элемент содержит диск или цилиндр.

4. Приспособление по любому из предыдущих пунктов, дополнительно содержащее щетинки, проходящие от первого удлиненного элемента и второго удлиненного элемента.

5. Приспособление по п. 4, в которых щетинки проходят от первого удлиненного элемента и второго удлиненного элемента радиально наружу.

6. Приспособление по любому из предыдущих пунктов, в котором первый удлиненный элемент содержит первую плоскую поверхность, обращенную к щели, а второй удлиненный элемент содержит вторую плоскую поверхность, обращенную к щели, причем первая плоская поверхность проходит через первую плоскость, вторая плоская поверхность проходит через вторую плоскость, первая плоскость и вторая плоскость представляют собой параллельные плоскости, и первая плоская поверхность и вторая плоская поверхность проходят параллельно друг другу.

7. Приспособление по любому из пп. 1-5, в котором по меньшей мере один из первого удлиненного элемента и второго удлиненного элемента содержит один или более гребней на поверхности, обращенной к указанной щели.

8. Приспособление по любому из предыдущих пунктов, дополнительно содержащее:

колпачок, выполненный с возможностью соединения с генерирующим аэрозоль устройством, причем первый удлиненный элемент и второй удлиненный элемент выполнены с возможностью контакта с нижней стенкой, когда колпачок соединен с генерирующим аэрозоль устройством; и

стержень, эффективно соединяющий первый удлиненный элемент и второй удлиненный элемент с колпачком для обеспечения возможности возвратно-поступательного перемещения первого удлиненного элемента и второго удлиненного элемента.

9. Приспособление по любому из пп. 1-7, в котором основание приспособления содержит чистящую головку для очистки нагревательной камеры генерирующего аэрозоль устройства, содержащую одну или более скоблящих поверхностей.

10. Приспособление по любому из пп. 1-7, в котором первый дальний конец и второй дальний конец выполнены с возможностью перемещения в поперечном направлении относительно друг друга для регулирования ширины щели между первым дальним концом и вторым дальним концом.

11. Приспособление по п. 10, дополнительно содержащие один или более подшипников, выполненных с возможностью взаимодействия с по меньшей мере одним из первого удлиненного элемента и второго удлиненного элемента для ограничения ширины щели между первым дальним концом и вторым дальним концом.

12. Приспособление по любому из предыдущих пунктов, дополнительно содержащее двигатель, соединенный с первым удлиненным элементом и вторым удлиненным элементом и выполненный с возможностью обеспечения возвратно-поступательного перемещения первого удлиненного элемента и второго удлиненного элемента.

13. Приспособление по любому из предыдущих пунктов, дополнительно содержащее:

корпус чистящей станции, выполненный с возможностью приема генерирующего аэрозоль устройства и механически соединенный с первым удлиненным элементом и вторым удлиненным элементом для обеспечения возможности возвратно-поступательного перемещения первого удлиненного элемента и второго удлиненного элемента; и

рычаг, механически соединенный с основанием приспособления для управления возвратно-поступательным перемещением первого удлиненного элемента и второго удлиненного элемента.

14. Система, генерирующая аэрозоль, содержащая:

генерирующее аэрозоль устройство, содержащее нагревательную камеру и нагревательное лезвие с по существу прямоугольным поперечным сечением, проходящее в нагревательную камеру от нижней стенки нагревательной камеры; и

приспособление по любому из предыдущих пунктов.

15. Система по п. 14, в которой первый удлиненный элемент и второй удлиненный элемент выполнены с возможностью размещения в нагревательной камере таким образом, чтобы нагревательный элемент был размещен по меньшей мере частично в указанной щели и по меньшей мере один из первого дальнего конца первого удлиненного элемента и второго дальнего конца второго удлиненного элемента, проходил до нижней стенки камеры таким образом, чтобы возвратно-поступательное перемещение указанного по меньшей мере одного из первого дальнего конца первого удлиненного элемента и второго дальнего конца второго удлиненного элемента, внутри нагревательной камеры приводило к скоблению нижней стенки камеры.

16. Система, генерирующая аэрозоль, содержащая:

генерирующее аэрозоль устройство, содержащее нагревательную камеру и нагревательное лезвие с по существу прямоугольным поперечным сечением, проходящее в нагревательную камеру от нижней стенки нагревательной камеры; и

приспособление для очистки генерирующего аэрозоль устройства, содержащее:

основание приспособления;

первый удлиненный элемент, проходящий от основания приспособления и содержащий первый дальний конец, находящийся на удалении от основания приспособления; и

второй удлиненный элемент, проходящий от основания приспособления и содержащий второй дальний конец, находящийся на удалении от основания приспособления,

причем между первым удлиненным элементом и вторым удлиненным элементом образована щель,

и первый удлиненный элемент и второй удлиненный элемент выполнены с возможностью размещения в нагревательной камере так, что нагревательное лезвие размещено по меньшей мере частично в указанной щели и по меньшей мере один из первого дальнего конца первого удлиненного элемента и второго дальнего конца второго удлиненного элемента, проходит до нижней стенки камеры так, что возвратно-поступательное перемещение по меньшей мере одного из первого дальнего конца первого удлиненного элемента и второго дальнего конца второго удлиненного элемента, внутри нагревательной камеры приводит к скоблению нижней стенки камеры.

17. Система по п. 16, в которой приспособление дополнительно содержит поворотный элемент, расположенный между основанием и первым дальним концом первого удлиненного элемента и вторым дальним концом второго удлиненного элемента, и выполненный с возможностью обеспечения поворота первого удлиненного элемента и второго удлиненного элемента в предпочтительном направлении, поперечном протяженности первого удлиненного элемента, при этом поворотный элемент выполнен с возможностью ограничения поворота первого удлиненного элемента и второго удлиненного элемента в непредпочтительном направлении.
