СТЕНД ДЛЯ ИСПЫТАНИЯ ПОЖАРНЫХ ИЗВЕЩАТЕЛЕЙ И ГАЗОАНАЛИТИЧЕСКИХ СЕНСОРОВ Российский патент 2025 года по МПК G08B17/00

Изобретение относится к противопожарной технике, в частности к стендам для исследования и контроля пожарных извещателей дымовых, тепловых, пламени, а также газоаналитических сенсоров и может быть использовано для определения характеристик срабатывания охранно-пожарного оборудования в условиях, близких к реальному пожару в помещениях.

Известно устройство для испытания дымовых пожарных извещателей [RU 2284579 С2, МПК G08B 17/103 (2006.01), G08B 29/00 (2006.01), опубл. 10.03.2006], содержащее дымогенератор, связанный с измерительной камерой, внутри которой размещены вентиляторы, розетки для дымовых пожарных извещателей, блоки излучателя и фотоприемника, электрически связанные с измерителем дыма. Розетки для дымовых пожарных извещателей равномерно установлены на поверхностях измерительной камеры. Блоки излучателя и фотоприемника расположены рядом и на максимально удаленном от них расстоянии установлен рефлектор с возможностью приема испускаемого блоком излучателя оптического сигнала и передачи отраженного оптического сигнала блоку фотоприемника с последующим преобразованием оптического сигнала в электрический сигнал, при этом введен вытяжной вентилятор, удаляющий дым из измерительной камеры.

Однако в измерительной камере такого устройства можно тестировать работу только дымовых пожарных извещателей.

Известна камера для испытаний пожарных извещателей [RU 2168214 С2, МПК G08B29/20 (2000.01), опубл. 27.05.2001], содержащая вентилятор, выравниватель воздушного потока, датчик скорости воздушного потока, датчик температуры, электронагреватели. Камера выполнена в виде двух соосных, расположенных одна в другой цилиндрических труб из теплоизолирующего материала, причем внешняя труба имеет теплоизолирующие днище и крышку, а во внутренней трубе установлены последовательно по ходу воздушного потока выравниватель воздушного потока, датчик скорости воздушного потока, датчик температуры и на ее внутренней поверхности в плоскости, перпендикулярной оси камеры, на одинаковом расстоянии друг от друга установлены испытываемые извещатели. Электронагреватели расположены в межтрубном пространстве ниже уровня расположения испытываемых извещателей и симметрично относительно общей оси камеры, а вентилятор расположен в нижней части камеры и его ось совмещена с осью камеры.

Однако эта камера позволяет воспроизводить тепловые потоки для тестирования только тепловых пожарных извещателей.

Известен стенд для испытания пожарных извещателей пламени [RU 122512 U1, МПК G08B29/00 (2006.01), опубл. 27.11.2012], содержащий измерительную камеру, внутри которой размещены тестовый источник, розетки для установки и электрического соединения пожарных извещателей, равноудаленные от тестового источника пламени. Между тестовым источником пламени и розетками установлена светонепроницаемая перегородка с возможностью прохождения светового потока на пожарные извещатели пламени. К одной из розеток подключена контрольная ионизационная камера, а в зоне охвата пожарных извещателей пламени установлен измеритель оптической плотности дыма.

Такой стенд позволяет испытывать только пожарные извещатели пламени.

Известен стенд для испытания пожарных извещателей [RU 2807440 С1, МПК G08B 17/00 (2006.01), G08B 29/00 (2006.01), опубл. 14.11.2023], выбранный в качестве прототипа. Стенд содержит прямоугольную измерительную камеру, внутри которой расположены гнезда для размещения пожарных извещателей пламени и тестовый источник пламени. Измерительная камера выполнена со смотровым окном, тепловые, и/или дымовые, и/или пламени пожарные извещатели размещены в посадочных гнездах, выполненных с возможностью горизонтального перемещения по рельсам, закрепленным на потолке измерительной камеры, причем в качестве тестового источника пламени использованы газовые горелки, выполненные с возможностью дистанционного поджига, расположенные на дне камеры с двух сторон от электронагревателя, на котором уложен стальной лист для размещения на нем образца горючего материала. В нижней части торцевой стенки камеры размещен приточный вентилятор, а на потолке вблизи противоположной торцевой стенки, являющейся дверцей камеры, установлен вытяжной вентилятор. Приточный и вытяжной вентиляторы, а также электронагреватель и газовые горелки соединены с пультом управления. Пожарные извещатели подключены к устройству управления пожарно-охранной сигнализацией, выходы которого подключены к отрицательным контактам обмоток n электромагнитных реле, положительные контакты обмоток которых и один контакт их ключей соединены с положительным выводом блока питания, а второй контакт каждого ключа подключен к входу контроллера, к которому подключены датчик температуры и газоанализатор газов CO, O₂ и CO₂, расположенные внутри измерительной камеры, и экран, расположенный за пределами камеры. При этом блок управления пожарно-охранной сигнализацией и контроллер подключены к блоку питания постоянного тока.

В измерительной камере такого стенда моделируют образование и распространение дыма в свободном фиксированном объеме, что не всегда соответствует реальным помещениям, в которых присутствуют различные перегородки, рейки, мебель, и заградительные конструкции. Кроме того, не предусмотрено испытание пожарных извещателей в условиях тушения очага пожара.

Техническим результатом изобретения является создание стенда для испытания пожарных извещателей разных типов и газоаналитических сенсоров, позволяющего тестировать их срабатывание на разной высоте от очага пожара при изменении объема измерительной камеры в условиях свободного горения горючего материала и при его тушении.

Стенд для испытания пожарных извещателей и газоаналитических сенсоров, также как в прототипе, содержит прямоугольную измерительную камеру, в дверце которой выполнено смотровое окно, внутри камеры расположены газоаналитический сенсор кислорода, оксида углерода и диоксида углерода и гнезда для размещения пожарных извещателей тепловых, дымовых и пламени, электронагреватель, на котором уложен стальной поддон для размещения на нем образца горючего материала, прибор приемно-контрольный охранно-пожарный и блок питания, при этом электронагреватель, приточный и вытяжной вентиляторы соединены с пультом управления.

Согласно изобретению, измерительная камера разделена решеткой на верхнюю и нижнюю части. Смотровое окно выполнено в дверце верхней части измерительной камеры. Гнезда для размещения пожарных извещателей дымовых, тепловых и пламени, а также газоаналитических сенсоров кислорода, оксида углерода и диоксида углерода расположены на потолке измерительной камеры, на котором на равном расстоянии друг от друга закреплены форсунки, которые трубопроводами соединены с баком, наполненным водой, к которому подключена насосная установка, которая соединена с пультом управления. Электронагреватель установлен в центральной части решетки. В верхней части измерительной камеры в первую боковую стенку рядом с решеткой вмонтирован шибер приточной вентиляции, соединенный с приточным вентилятором. На потолке верхней части измерительной камеры вблизи второй боковой стенки, противоположной первой, выполнено отверстие, которое соединено трубой с вытяжным вентилятором. Гнезда для размещения пожарных извещателей дымовых, тепловых и пламени подключены к прибору приемно-контрольному охранно-пожарному, который через модуль аналогового и дискретного ввода и преобразователь интерфейсов подключен к персональному компьютеру. Гнезда для размещения газоаналитических сенсоров кислорода, оксида углерода и диоксида углерода подключены к модулю аналогового и дискретного ввода, к которому подключен первый блок питания. К прибору приемно-контрольному охранно-пожарному подсоединен второй блок питания. Первый и второй блоки питания подключены к сети. На решетке, вблизи передней и задней стенок, на равном удалении от первой и второй боковых стенок закреплены четыре пары уголков, причем в каждой паре уголки закреплены так, что их вертикальные стороны параллельны друг другу и расположены друг от друга с зазором для вертикального размещения в нем стального листа, ширина которого соразмерна глубине верхней части измерительной камеры, а высота стального листа составляет 2/3 высоты верхней части измерительной камеры. На первой и второй боковых стенках верхней части измерительной камеры закреплены по два складных треугольных кронштейна, так что они расположены на одном уровне выше шибера приточной вентиляции и на одном уровне на высоте, равной расстоянию от решетки до складных треугольных кронштейнов, расположенных ниже. К двум кронштейнам, закрепленным на первой боковой стенке, прикреплен край первого металлического листа, а к двум кронштейнам, закрепленным на второй боковой стенке, прикреплен край второго металлического листа так, что первый и второй металлические листы выполнены с возможностью размещения каждого параллельно соответствующей ему боковой стенке или навстречу друг другу параллельно решетке. Длина первого и второго металлического листа составляет 1/2 ширины верхней части измерительной камеры, а их ширина соразмерна глубине верхней части камеры. В нижней части измерительной камеры под решеткой выполнен воронкообразный слив, который трубопроводом соединен с отверстием в боковой стенке.

По сравнению с прототипом предлагаемое изобретение позволяет проводить испытания, а также определять время задержки срабатывания и вероятности срабатывания газоаналитических сенсоров и разных типов пожарных извещателей на разной высоте их установки, при наличии вертикальных перегородок, а также в условиях тушения горючего материала распыленным потоком воды, что наиболее приближено к реальным условиям помещения, а также выбирать наиболее эффективные для каждого механизма возгорания и типа горючего материала газоаналитические сенсоры и пожарные извещатели.

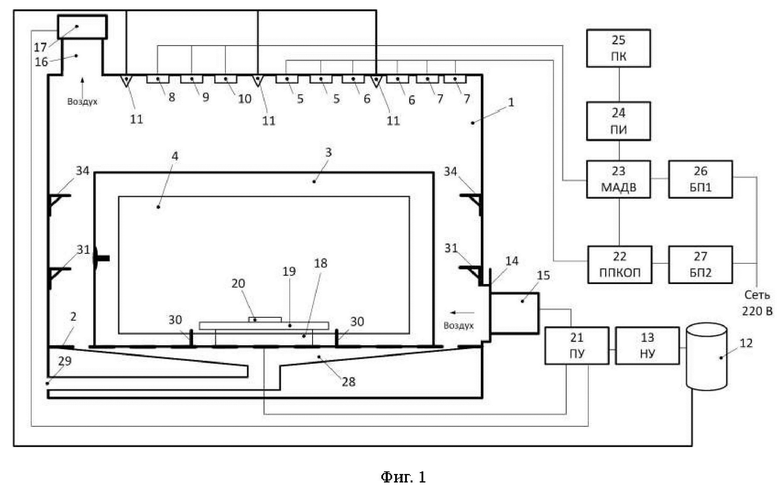

На фиг. 1 представлена схема стенда для испытания пожарных извещателей и газоаналитических сенсоров.

На фиг. 2 представлена схема горизонтального закрепления металлических листов на складных треугольных кронштейнах.

На фиг. 3 представлена схема вертикального размещения металлических листов в металлических уголках.

Стенд для испытания пожарных извещателей и газоаналитических сенсоров содержит прямоугольную измерительную камеру 1, разделенную решеткой 2 на верхнюю и нижнюю части (фиг. 1). В дверце 3 верхней части измерительной камеры выполнено смотровое окно 4 из жаропрочного стекла. На потолке измерительной камеры 1 расположены гнезда для размещения пожарных извещателей дымовых 5, пожарных извещателей тепловых 6, пожарных извещателей пламени 7, а также газоаналитических сенсоров кислорода 8, оксида углерода 9 и диоксида углерода 10. Указанных пожарных извещателей должно быть не менее двух каждого вида. На потолке измерительной камеры 1 на равном расстоянии друг от друга закреплены три форсунки 11, которые трубопроводами соединены с баком, наполненным водой 12, к которому подключена насосная установка 13 (НУ).

В верхней части измерительной камеры 1 в первую боковую стенку рядом с решеткой 2 вмонтирован шибер приточной вентиляции 14, соединенный с приточным вентилятором 15. На потолке верхней части измерительной камеры 1 вблизи второй боковой стенки, противоположной первой, выполнено отверстие, которое соединено трубой 16 с вытяжным вентилятором 17.

В верхней части измерительной камеры 1 на решетке 2, в её центральной части, установлен электронагреватель 18, на котором расположен стальной поддон 19 для размещения на нем горючего материала 20.

Приточный вентилятор 15, вытяжной вентилятор 17, электронагреватель 18 и насосная установка 13 (НУ) соединены с пультом управления 21 (ПУ).

Гнезда для размещения пожарных извещателей дымовых 5, пожарных извещателей тепловых 6 и пожарных извещателей пламени 7 подключены к прибору приемно-контрольному охранно-пожарному 22 (ППКОП), который через модуль аналогового и дискретного ввода 23 (МАДВ) и преобразователь интерфейсов 24 (ПИ) подключен к персональному компьютеру 25 (ПК). Гнезда для размещения газоаналитических сенсоров кислорода 8, оксида углерода 9 и диоксида углерода 10 подключены к модулю аналогового и дискретного ввода 23 (МАДВ). К модулю аналогового и дискретного ввода 23 (МАДВ) подключен первый блок питания 26 (БП1), а к прибору приемно-контрольному охранно-пожарному 22 (ППКОП) подсоединен второй блок питания 27 (БП2). Первый 26 (БП1) и второй 27 (БП2) блоки питания подключены к сети 220 В.

В нижней части измерительной камеры 1 под решеткой 2 выполнен воронкообразный слив 28 для удаления жидкости, который трубопроводом соединен со сливным отверстием 29 в боковой стенке.

В верхней части измерительной камеры 1, на решетке 2, вблизи передней и задней стенок, на равном удалении от первой и второй боковых стенок закреплены четыре пары уголков 30 (фиг. 2). В каждой паре уголки закреплены так, что их вертикальные стороны параллельны друг другу и расположены друг от друга с зазором для вертикального размещения в нем стального листа, ширина которого соразмерна глубине верхней части измерительной камеры 1. Высота стального листа составляет 2/3 высоты верхней части измерительной камеры 1.

Внутри верхней части измерительной камеры 1 на первой и второй боковых стенках, на одном уровне закреплены по два складных треугольных кронштейна 31. К двум кронштейнам, закрепленным на первой боковой стенке, прикреплен край первого металлического листа 32. К двум кронштейнам, закрепленным на второй боковой стенке, прикреплен край второго металлического листа 33. Первый 32 и второй 33 металлические листы прикреплены к кронштейнам 31 с возможностью размещения или параллельно боковым стенкам или навстречу друг другу параллельно решетке 2 (фиг. 2). Длина первого и второго металлического листа составляет 1/2 ширины измерительной камеры 1, а их ширина соразмерна глубине измерительной камеры 1.

На боковых стенках верхней части измерительной камеры 1 на высоте, равной расстоянию от решетки 2 до складных треугольных кронштейнов 31, закреплены на одном уровне еще по два складных треугольных кронштейна 34.

Пожарные извещатели дымовые 5 - извещатели пожарные дымовые автономные ИП 212-63А. Пожарные извещатели тепловые 6 - извещатели пожарные тепловые ИП 101-1А-А1. Пожарные извещатели пламени 7 - извещатели пожарные пламени «Пульсар 1-01С». Газоаналитические сенсоры кислорода 8 - газоанализатор Сенсон-СВ-5023 с электрохимическим типом сенсора для измерения концентрации кислорода в диапазоне 0,1-30%. Газоаналитические сенсоры оксида углерода 9 - газоанализатор Сенсон-СВ-5023 с электрохимическим типом сенсора для измерения оксида углерода в диапазоне 0,1-300 мг/м³. Газоаналитические сенсоры диоксида углерода 10 - газоанализатор Сенсон-СВ-5023 с оптическим типом сенсора для измерения диоксида углерода в диапазоне 0,01-5%. Форсуночные устройства 11 - микрорасходные форсунки типа туман ФМТ-100. Насосная установка 13 (НУ) - насос типа CR или NB. Прибор приемно-контрольный охранно-пожарный 22 (ППКОП) - прибор приемно-контрольный охранно-пожарный «Контакт 16GSM». Модуль аналогового и дискретного ввода 23 (МАДВ) - модуль аналогового и дискретного ввода «ОВЕН МВ110-8А». Преобразователь интерфейсов 24 (ПИ) - преобразователь интерфейсов RS-485 - USB «АС4». Блок питания 26 (БП1) - блок питания DR-60W-24. Блок питания 27 (БП2) - блок питания DR-60W-12.

Перед использованием стенда для испытания пожарных извещателей и газоаналитических сенсоров открывают дверцу 3 измерительной камеры 1. На стальном поддоне 19 размещают горючий материал 20, например, древесину, картон, линолеум, ПВХ панели или др. От блока питания 26 (БП1) подают напряжение к модулю аналогового и дискретного ввода 23 (МАДВ). От блока питания 27 (БП2) подают напряжение к прибору приемно-контрольному охранно-пожарному 22 (ППКОП). В зависимости от требуемого механизма инициирования возгорания горючий материал 20 поджигают вручную с использованием газовой горелки или за счет размещения горючего материала на электронагревателе 18, который включают с использованием пульта управления 21 (ПУ). Данные от всех извещателей пожарных в режиме реального времени поступают на входы прибора приемно-контрольного охранно-пожарного 22 (ППКОП) и далее в модуль аналогового и дискретного ввода 23 (МАДВ). Данные от газоаналитических сенсоров кислорода 8, оксида углерода 9 и диоксида углерода 10 поступают на входы модуля аналогового и дискретного ввода 23 (МАДВ). Далее данные от пожарных извещателей дымовых 5, пожарных извещателей тепловых 6 и пожарных извещателей пламени 7, а также газоаналитических сенсоров кислорода 8, оксида углерода 9 и диоксида углерода 10 передают через преобразователь интерфейсов 24 (ПИ) в персональный компьютер 25 (ПК). С использованием установленного в персональном компьютере 25 (ПК) программного обеспечения осуществляют регистрацию времени срабатывания пожарных извещателей.

Среднее время срабатывания пожарных извещателей дымовых 5, тепловых 6 и пламени 7 определяют как среднее арифметическое значение времени срабатывания всех сработавших пожарных извещателей одного типа по следующей формуле:

t = (t₁+t₂+…+t_n)/n,

где n - количество сработавших пожарных извещателей дымовых 5, или пожарных извещателей тепловых 6, или пожарных извещателей пламени 7;

t ₁, t₂, t_n - время срабатывания соответствующего пожарного извещателя.

Определяют время достижения предельно допустимой концентрации оксида углерода в помещении, равной 20 мг/м³, а также фиксируют время, когда концентрация кислорода снижается до значения 18,5%.

На основе анализа времени срабатывания пожарных извещателей дымовых 5, тепловых 6 и пламени 7 и газоаналитических сенсоров кислорода 8, оксида углерода 9 и диоксида углерода 10 выбирают наиболее эффективные для каждого механизма возникновения возгорания и типа горючего материала.

При срабатывании двух пожарных извещателей разных типов или при повторном срабатывании пожарных извещателей дымовых 5, пожарных извещателей тепловых 6 или пожарных извещателей пламени 7, или при снижении концентрации кислорода и роста концентраций оксида и диоксида углерода, измеренных газоаналитическими сенсорами кислорода 8, оксида углерода 9 и диоксида углерода 10 соответственно, с пульта управления 21 (ПУ) подают сигнал для отключения электронагревателя 18, пуска насосной установки 13 (НУ) и включения приточного 15 и вытяжного 17 вентиляторов. В результате воду по трубопроводу подают в очаг пожара, обеспечивая тушение горючего материала 20 распылённым через форсунки 11 потоком воды. Регистрируют показания пожарных извещателей дымовых 5, пожарных извещателей тепловых 6 и пожарных извещателей пламени 7, а также газоаналитических сенсоров кислорода 8, оксида углерода 9 и диоксида углерода 10. При этом вода удаляется, пройдя через решетку 2, воронкообразный слив 28 и отверстие 29 в нижней части измерительной камеры.

Для изучения влияния объема измерительной камеры 1 и высоты расположения пожарных извещателей дымовых 5, пожарных извещателей тепловых 6 и пожарных извещателей пламени 7, а также газоаналитических сенсоров кислорода 8, оксида углерода 9 и диоксида углерода 10 два металлических листа 32 и 33 с помощью складных треугольных кронштейнов 31 приводят в положение навстречу друг другу (фиг. 2), образуя этим горизонтальную перегородку внутри верхней части измерительной камеры 1. Размещают электронагреватель 18 с расположенным на нем стальным поддоном 19 и горючим материалом 20 на металлических листах 32 и 33, инициируют возгорание горючего материала и регистрируют время срабатывания пожарных извещателей дымовых 5, пожарных извещателей тепловых 6 или пожарных извещателей пламени 7 и газоаналитических сенсоров кислорода 8, оксида углерода 9 и диоксида углерода 10. При срабатывании двух пожарных извещателей разных типов или при повторном срабатывании пожарных извещателей дымовых 5, пожарных извещателей тепловых 6 или пожарных извещателей пламени 7, или при снижении концентрации кислорода и роста концентрации оксида и диоксида углерода, измеренных газоаналитическими сенсорами кислорода 8, оксида углерода 9 и диоксида углерода 10 соответственно, с пульта управления 21 (ПУ) подают сигнал для отключения электронагревателя 18, пуска насосной установки 13 (НУ) и включение приточного 15 и вытяжного 17 вентиляторов. В результате воду по трубопроводу подают в очах пожара, обеспечивая тушение горючего материала 20 распыленным через форсунки 11 потоком воды. После испытаний первый 32 и второй 33 металлические листы приводят в исходное положение, расположив их параллельно боковым стенкам.

При необходимости дальнейшего уменьшения объема измерительной камеры 1 открепляют первый 32 и второй 33 металлические листы от кронштейнов 31 и закрепляют их на второй паре складных треугольных кронштейнов 34.

После испытаний первый 32 и второй 33 металлические листы открепляют от второй пары складных треугольных кронштейнов 34 и приводят в исходное положение, закрепив их на первой паре складных треугольных кронштейнов 31, после чего располагают параллельно боковым стенкам.

Для изучения влияния преграды виде вертикальной перегородки стальной лист 35 размещают вертикально в зазоре, образованном между вертикальными сторонами металлических уголков 30, установленных на решетке 2 (фиг. 3), инициируют возгорание горючего материала и регистрируют время срабатывания пожарных извещателей дымовых 5, тепловых 6 или пламени 7 и газоаналитических сенсоров кислорода 8, оксида углерода 9 и диоксида углерода 10. При срабатывании двух пожарных извещателей разных типов или при повторном срабатывании пожарных извещателей дымовых 5, пожарных извещателей тепловых 6 или пожарных извещателей пламени 7, или при снижении концентрации кислорода и роста концентрации оксида и диоксида углерода, измеренных газоаналитическими сенсорами кислорода 8, оксида углерода 9 и диоксида углерода 10 соответственно, с пульта управления 21 (ПУ) подают сигнал для отключения электронагревателя 18, пуска насосной установки 13 (НУ) и включения приточного 15 и вытяжного 17 вентиляторов. В результате воду по трубопроводу подают в очаг пожара, обеспечивая тушение горючего материала 20 распыленным через форсунки 11 потоком воды.

Изобретение относится к противопожарной технике. Технический результат заключается в возможности определять время срабатывания пожарных извещателей тепловых, дымовых и пламени, а также газоаналитических сенсоров в условиях, близких к реальному пожару в помещениях, а также при тушении очага пожара Стенд для испытания пожарных извещателей и газоаналитических сенсоров содержит пульт управления, прямоугольную измерительную камеру, расположенные в ней газоаналитический сенсор кислорода, оксида углерода и диоксида углерода и гнезда для размещения различных пожарных извещателей электронагреватель с образцом горючего материала. Измерительная камера разделена решеткой на верхнюю и нижнюю части. В верхней части размещены гнезда для размещения извещателей и сенсоров, шибер приточной вентиляции с приточным вентилятором. На потолке камеры закреплены форсунки для подачи воды. Гнезда для размещения пожарных извещателей дымовых, тепловых и пламени подключены к прибору приемно-контрольному охранно-пожарному, который через модуль аналогового и дискретного ввода и преобразователь интерфейсов подключен к персональному компьютеру. Гнезда для размещения газоаналитических сенсоров кислорода, оксида углерода и диоксида углерода подключены к модулю аналогового и дискретного ввода, к которому подключен первый блок питания. К прибору приемно-контрольному охранно-пожарному подсоединен второй блок питания. На решетке размещен стальной лист, ширина которого соразмерна глубине верхней части измерительной камеры, а высота стального листа составляет 2/3 высоты верхней части измерительной камеры. На боковых стенках верхней части измерительной камеры к кронштейнам прикреплены металлические листы. Длина первого и второго металлических листов составляет 1/2 ширины верхней части измерительной камеры, а их ширина соразмерна глубине верхней части камеры. В нижней части измерительной камеры под решеткой выполнен воронкообразный слив, который трубопроводом соединен с отверстием в боковой стенке. 3 ил.

Стенд для испытания пожарных извещателей и газоаналитических сенсоров, содержащий прямоугольную измерительную камеру, в дверце которой выполнено смотровое окно, внутри камеры расположены газоаналитический сенсор кислорода, оксида углерода и диоксида углерода и гнезда для размещения пожарных извещателей тепловых, дымовых и пламени, электронагреватель, на котором уложен стальной поддон для размещения на нем образца горючего материала, прибор приемно-контрольный охранно-пожарный и блок питания, при этом электронагреватель, приточный и вытяжной вентиляторы соединены с пультом управления, отличающийся тем, что измерительная камера разделена решеткой на верхнюю и нижнюю части, смотровое окно выполнено в дверце верхней части измерительной камеры, гнезда для размещения пожарных извещателей дымовых, тепловых и пламени, а также газоаналитических сенсоров кислорода, оксида углерода и диоксида углерода расположены на потолке измерительной камеры, на котором на равном расстоянии друг от друга закреплены форсунки, которые трубопроводами соединены с баком, наполненным водой, к которому подключена насосная установка, которая соединена с пультом управления, электронагреватель установлен в центральной части решетки, в верхней части измерительной камеры в первую боковую стенку рядом с решеткой вмонтирован шибер приточной вентиляции, соединенный с приточным вентилятором, а на потолке верхней части измерительной камеры вблизи второй боковой стенки, противоположной первой, выполнено отверстие, которое соединено трубой с вытяжным вентилятором, гнезда для размещения пожарных извещателей дымовых, тепловых и пламени подключены к прибору приемно-контрольному охранно-пожарному, который через модуль аналогового и дискретного ввода и преобразователь интерфейсов подключен к персональному компьютеру, гнезда для размещения газоаналитических сенсоров кислорода, оксида углерода и диоксида углерода подключены к модулю аналогового и дискретного ввода, к которому подключен первый блок питания, а к прибору приемно-контрольному охранно-пожарному подсоединен второй блок питания, причем первый и второй блоки питания подключены к сети, на решетке, вблизи передней и задней стенок, на равном удалении от первой и второй боковых стенок закреплены четыре пары уголков, причем в каждой паре уголки закреплены так, что их вертикальные стороны параллельны друг другу и расположены друг от друга с зазором для вертикального размещения в нем стального листа, ширина которого соразмерна глубине верхней части измерительной камеры, а высота стального листа составляет 2/3 высоты верхней части измерительной камеры, на первой и второй боковых стенках верхней части измерительной камеры закреплены по два складных треугольных кронштейна так, что они расположены на одном уровне выше шибера приточной вентиляции и на одном уровне на высоте, равной расстоянию от решетки до складных треугольных кронштейнов, расположенных ниже, причем к двум кронштейнам, закрепленным на первой боковой стенке, прикреплен край первого металлического листа, а к двум кронштейнам, закрепленным на второй боковой стенке, прикреплен край второго металлического листа так, что первый и второй металлические листы выполнены с возможностью размещения каждого параллельно соответствующей ему боковой стенке или навстречу друг другу параллельно решетке, при этом длина первого и второго металлических листов составляет 1/2 ширины верхней части измерительной камеры, а их ширина соразмерна глубине верхней части камеры, при этом в нижней части измерительной камеры под решеткой выполнен воронкообразный слив, который трубопроводом соединен с отверстием в боковой стенке.
