СТЕНД ДЛЯ ИССЛЕДОВАНИЯ ВЛИЯНИЯ ЗАДЫМЛЕННОСТИ НА ЧУВСТВИТЕЛЬНОСТЬ ПОЖАРНЫХ ИЗВЕЩАТЕЛЕЙ ПЛАМЕНИ Российский патент 2025 года по МПК G08B17/12

Область техники

Изобретение относится к противопожарной технике, в частности к стендам для исследования и контроля пожарных извещателей пламени, и может быть использован для определения эффективности обнаружения пожарными извещателями пламени источника возгорания в условиях разной задымленности, близких к условиям реального горения при пожаре.

Предшествующий уровень техники

Ближайшим аналогом предлагаемого устройства является стенд для испытания пожарных извещателей [RU 2807440 С1, МПК G08B 17/00 (2006.01), G08B 29/00 (2006.01), опубл. 14.11.2023], содержащий прямоугольную измерительную камеру, газоанализатор и газовые горелки в качестве тестового источника пламени. На дне измерительной камеры расположен стальной лист для образца горючего материала, приточный и вытяжной вентиляторы, электронагреватель. Все элементы соединены с пультом управления для обеспечения контроля и проведения испытаний.

В данном устройстве место для поджига и горения горючего материала, которое является дымообразующим источником и источником инфракрасного излучения, расположено внутри измерительной камеры, что является недостатком, так как данное расположение не позволяет с высокой точностью регулировать интенсивность инфракрасного излучения и степень задымленности в измерительной камере.

Раскрытие технического решения

Техническим результатом, на который направлено заявляемое изобретение, является повышение точность регулирования задымленности и интенсивности инфракрасного излучения в камере измерений при испытании пожарных извещателей пламени.

Технический результат достигается тем, что стенд для исследования влияния задымленности на чувствительность пожарных извещателей пламени содержит камеру измерений, источник инфракрасного излучения, газоанализатор, расположенный внутри камеры измерений, камеру дымообразования, расположенную под камерой измерений, верхний рукав, имеющий проход сверху в камеру измерений, нижний рукав, имеющий проход снизу в камеру измерений, причем верхний и нижний рукава соединены между собой дополнительным рукавом с заслонкой, при этом верхний рукав снабжен заслонкой, расположенной ниже прохода в дополнительный рукав, а нижний рукав снабжен заслонкой, расположенной выше прохода в дополнительный рукав, причем камера дымообразования имеет проход в нижний рукав, при этом в боковой стенке камеры измерений выполнено окно, изготовленное из материала, пропускающего инфракрасное излучение, а источник инфракрасного излучения размещен снаружи камеры измерений напротив упомянутого окна.

Описание чертежей

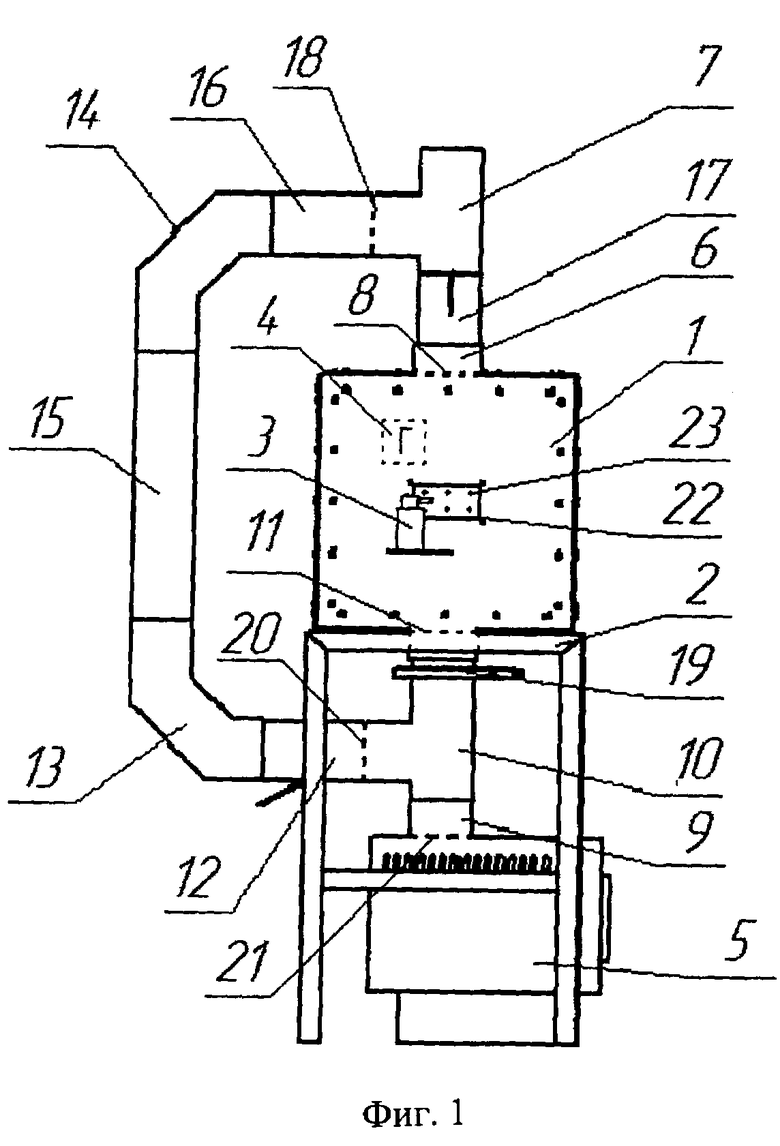

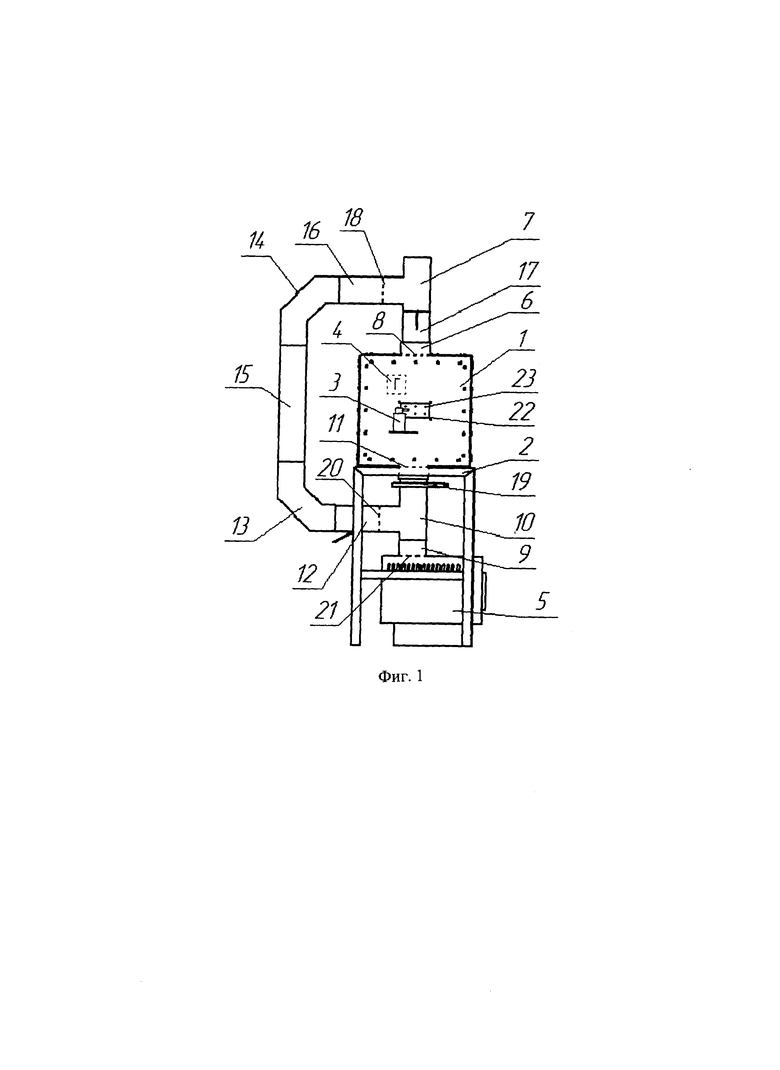

Техническое решение пояснено на чертежах, где фиг.1 - общий вид стенда.

Осуществление технического решения

Стенд для исследования влияния задымленности на чувствительность пожарных извещателей пламени содержит камеру измерений 1, расположенную на опоре 2. Камера измерений 1 может иметь кубическую форму. В качестве источника инфракрасного излучения 3 может быть использована газовая горелка. Газоанализатор 4 СО и СО₂ газов, расположен внутри камеры измерений 1. Также стенд снабжен камерой дымообразования 5, расположенной под камерой измерений 1. В качестве камеры дымообразования 5 может быть использована дровяная печь. Верхний рукав может быть выполнен из переходника 6 и тройника 7. Причем верхний рукав имеет проход 8 сверху в камеру измерений 1. Нижний рукав может быть выполнен из переходника 9 и тройника 10. Причем нижний рукав имеет проход 11 снизу в камеру измерений 1. Верхний и нижний рукава соединены между собой дополнительным рукавом с заслонкой 12, выполненным из двух углов 90° 13 и 14, прямой трубы 15 и переходника 16. При этом верхний рукав снабжен заслонкой 17, расположенной ниже прохода 18 в дополнительный рукав, а нижний рукав снабжен заслонкой 19, расположенной выше прохода 20 в дополнительный рукав. Камера дымообразования 5 имеет проход 21 в нижний рукав. В боковой стенке камеры измерений 1 выполнено окно 22, изготовленное из материала, пропускающего инфракрасное излучение, например германиевого стекла. Источник инфракрасного излучения 3 размещен снаружи камеры измерений 1 напротив окна 22. Внутри камеры измерений 1 напротив источника инфракрасного излучения 3 расположены посадочные гнезда 23 для пожарных извещателей пламени. Пожарные извещатели пламени подключены к персональному компьютеру с помощью программируемой платы по интерфейсу USB.

Стенд работает следующим образом. Перед проведением исследования напротив окна 22 с внешней стороны камеры измерений 1 располагают газовую горелку 3 и поджигают. Напротив газовой горелки 3 внутри камеры измерений 1 в посадочные гнезда 23 закрепляют пожарные извещатели пламени и подключают к персональному компьютеру с помощью программируемой платы по интерфейсу USB. В камеру дымообразования 5 помещают горючий материал, например древесную щепу, и поджигают. При открытой заслонке 19 образовавшийся в результате горения горючего материала дым по нижнему рукаву проходит в камеру измерений 1. При открытой заслонке 17 дым будет выходить из камеры измерений через верхний рукав. При закрытых на время проведения исследования заслонках 17 и 19 необходимо открыть заслонку 12, чтобы образовавший дым поднимался из камеры дымообразования 5 в обход камеры измерений 1 по дополнительному рукаву. Для контроля задымленности внутри камеры измерений 1 фиксируют концентрации СО и СО₂ газов с помощью газоанализатора 4. Изменение уровня выходного сигнала в вольтах с пожарных извещателей пламени фиксируют с помощью персонального компьютера.

Повышение точности регулирования интенсивности инфракрасного излучения заключается в том, что источник инфракрасного излучения расположен с внешней стороны камеры измерений, что обеспечивает возможность регулирования интенсивности горения газовой горелки. Помимо этого, горение горючего вещества для образования дыма происходит вне камеры измерений в камере дымообразования, что предотвращает попадание в камеру измерений стороннего инфракрасного излучения, способного негативно повлиять на точность исследований. Также горение горючего вещества вне камеры измерений в камере дымообразования и наличие заслонок в верхнем, нижнем и дополнительном рукавах позволяет с высокой точностью регулировать степень задымленности в камере измерений путем закрывания/открывания заслонок, а также поддерживать задымленность на одном постоянном уровне во время проведения измерений уровней выходных сигналов с пожарных извещателей пламени и концентраций СО и СО₂ газов в камере измерений.

Изобретение относится к противопожарной технике, в частности к стендам для исследования и контроля пожарных извещателей пламени. Технический результат заключается в повышении точности регулирования интенсивности инфракрасного излучения и задымленности в камере измерений при испытании пожарных извещателей пламени. Стенд для исследования влияния задымленности на чувствительность пожарных извещателей пламени содержит камеру измерений, в боковой стенке которой расположено германиевое окно, газовую горелку в качестве источника инфракрасного излучения, газоанализатор СО и СО₂ газов, камеру дымообразования, соединенную с камерой измерений нижним рукавом, верхний рукав, имеющий проход сверху в камеру измерений, и дополнительный рукав, соединяющий верхний и нижний рукава. 1 ил.

Стенд для исследования влияния задымленности на чувствительность пожарных извещателей пламени, содержащий камеру измерений, источник инфракрасного излучения, газоанализатор, расположенный внутри камеры измерений, отличающийся тем, что снабжен камерой дымообразования, расположенной под камерой измерений, верхним рукавом, имеющим проход сверху в камеру измерений, нижним рукавом, имеющим проход снизу в камеру измерений, причем верхний и нижний рукава соединены между собой дополнительным рукавом с заслонкой, при этом верхний рукав снабжен заслонкой, расположенной ниже прохода в дополнительный рукав, а нижний рукав снабжен заслонкой, расположенной выше прохода в дополнительный рукав, причем камера дымообразования имеет проход в нижний рукав, при этом в боковой стенке камеры измерений выполнено окно, изготовленное из материала, пропускающего инфракрасное излучение, а источник инфракрасного излучения размещен снаружи камеры измерений напротив упомянутого окна.
