СИСТЕМА ТЕПЛОВОЙ МАСКИРОВКИ ИНЖЕНЕРНЫХ ОБЪЕКТОВ И СПОСОБ ТЕПЛОВОЙ МАСКИРОВКИ ИНЖЕНЕРНЫХ ОБЪЕКТОВ Российский патент 2025 года по МПК F41H3/00 B63G13/02

Изобретение относится к средствам или способам укрытия или маскировки, в частности к области защиты наземных и наводных объектов от обнаружения с помощью радиолокационных станций или термолокаторов [F41H 3/00]; [B63G 13/02].

Из уровня техники известен способ ПЕРЕОБОРУДОВАНИЯ СУДОВ ДЛЯ ОТКЛОНЕНИЯ РАДИОЛОКАЦИОННЫХ СИГНАЛОВ [WO 0109562 A1, опубл. 08.02.2001], осуществляемый с помощью решетки для дооснащения судна для уменьшения его радиолокационной заметности, при этом решетка может крепиться к поверхностям конструкции судна и содержит множество элементов, имеющих отражающие поверхности по существу с плоскими гранями, при этом, когда решетка крепится к конструкции судна, грани ориентированы таким образом, чтобы отражать внешний вид судна, падающий радиолокационный сигнал подается в направлении, отличном от направления его падения, в заданном диапазоне направлений падения.

Недостатком данного способа переоборудования судов для отклонения радиолокационных сигналов является зависимость эффективности защиты от угла падения волн, испускаемых радиолокационной станцией, а также незащищенность объекта от обнаружения с помощью термолокации по уровню собственного излучения в инфракрасном диапазоне.

Также из уровня техники известен КОЗЫРЕК ДЛЯ ФАСАДА ЗДАНИЯ ИЛИ ОКНА И УСТРОЙСТВО ДЛЯ ИСПОЛЬЗОВАНИЯ СОЛНЕЧНОЙ ЭНЕРГИИ [DE 19705079 A1, опубл. 06.08.1998], состоящее из двух стеклянных панелей (например, из стекла с низким содержанием железа), распорки, герметичного уплотнения кромочного композита, линии подачи жидкости в элемент (например, трубка проходит через отверстие в стекле и ввинчивается туда с помощью плоского уплотняющего фитинга), подводящей трубы, резервуаров для хранения затеняющей жидкости, клапана на стеклянном элементе, который позволяет воздуху, находящемуся в элементе, выходить во время процесса наполнения, запорного клапана, компрессора, линии подачи от компрессора к резервуару, многоходовых клапанов, системы управления и регулирования. Устройство для затенения фасада здания или оконной зоны также может использоваться для активной выработки солнечной энергии. При необходимости жидкость, поглощающую или отражающую солнечное излучение, помещают между двумя стеклянными панелями, герметично закрытыми с помощью краевого композита, через систему подачи из резервуара под давлением воздуха через отверстие для наполнения, встроенное в стекло, при этом воздух, содержащийся в элементе, может выходить наружу через клапан. При опорожнении элемента воздух снаружи может снова поступать в элемент через клапан.

Недостатком данного козырька для фасада здания или окна и устройство для использования солнечной энергии является возможность защиты объектов только лишь от излучения в инфракрасном диапазоне.

Наиболее близким по технической сущности является УСТРОЙСТВО ДЛЯ УМЕНЬШЕНИЯ ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ НА СУДНЕ [JPS 57209490 A, опубл. 22.12.1981], отличающееся тем, что для уменьшения интенсивности инфракрасных лучей, излучаемых наружу от судна, вдоль внешней поверхности участка, генерирующего инфракрасные лучи, натянута пластина, поглощающая инфракрасные лучи, на заданном расстоянии от внешней поверхности судна. Кроме того, предусмотрено средство для отвода воды для формирования пленки извергаемой воды на инфракрасной части судна.

Основной технической проблемой прототипа является возможность защиты объектов только лишь от излучения в инфракрасном диапазоне.

Задачей изобретения является устранение недостатков прототипа.

Технический результат изобретения заключается в снижении термолокационной заметности защищаемого объекта.

Указанный технический результат достигается за счет того, что система тепловой маскировки инженерных объектов состоит, по меньшей мере, из одной панели, которая содержит две параллельные друг другу пластины, в промежутке между которыми находится наполнитель, и герметизирующую рамку, в которой закреплены края пластин, последовательно соединенных между собой с помощью патрубков ёмкости для наполнителя, насоса, терморегулирующего устройства, связанных с пространством между пластинами панели посредством канала ввода наполнителя и канала вывода наполнителя, а также блока управления, связанного соединительными проводами с ёмкостью для наполнителя, насосом и терморегулирующим устройством, при этом фронтальная пластина панели имеет покрытие, способное поглощать электромагнитное излучение.

Также указанный технический результат достигается за счет того, что способ тепловой маскировки инженерных объектов, осуществляемый с помощью системы тепловой маскировки инженерных объектов, состоящей, по меньшей мере, из одной панели, которая содержит две параллельные друг другу пластины, в промежутке между которыми находится наполнитель, и герметизирующую рамку, в которой закреплены края пластин, последовательно соединенных между собой с помощью патрубков ёмкости для наполнителя, насоса, терморегулирующего устройства, связанных с пространством между пластинами панели посредством канала ввода наполнителя и канала вывода наполнителя, а также блока управления, связанного соединительными проводами с ёмкостью для наполнителя, насосом и терморегулирующим устройством, при этом фронтальная пластина панели имеет покрытие, способное поглощать электромагнитное излучение, характеризуется тем, что, по меньшей мере, одну панель системы тепловой маскировки инженерных объектов размещают на поверхности маскируемого объекта и фиксируют под углом относительно данной поверхности, затем посредством блока управления задают терморегулирующему устройству значение температуры, равное значению температуры окружающей среды, после чего посредством блока управления включают насос и обеспечивают циркуляцию наполнителя в системе тепловой маскировки инженерных объектов.

Также указанный технический результат достигается за счет того, что система тепловой маскировки инженерных объектов состоит, по меньшей мере, из одной панели, которая содержит две параллельные друг другу пластины, в промежутке между которыми находится наполнитель, в качестве которого используется вода, и герметизирующую рамку, в которой закреплены края пластин, последовательно соединенных между собой с помощью патрубков насоса и терморегулирующего устройства, связанных с пространством между пластинами панели посредством канала ввода наполнителя, а также блока управления, связанного соединительными проводами с насосом и терморегулирующим устройством, при этом насос выполнен с возможностью обеспечения забора воды из окружающей среды, а панель выполнена с возможностью слива воды в окружающую среду из пространства между пластинами посредством канала вывода наполнителя.

Также указанный технический результат достигается за счет того, что способ тепловой маскировки инженерных объектов, осуществляемый с помощью системы тепловой маскировки инженерных объектов, состоящей, по меньшей мере, из одной панели, которая содержит две параллельные друг другу пластины, в промежутке между которыми находится наполнитель, в качестве которого используется вода, и герметизирующую рамку, в которой закреплены края пластин, последовательно соединенных между собой с помощью патрубков насоса и терморегулирующего устройства, связанных с пространством между пластинами панели посредством канала ввода наполнителя, а также блока управления, связанного соединительными проводами с насосом и терморегулирующим устройством, при этом насос выполнен с возможностью обеспечения забора воды из окружающей среды, а панель выполнена с возможностью слива воды в окружающую среду из пространства между пластинами посредством канала вывода наполнителя, характеризуется тем, что, по меньшей мере, одну панель системы тепловой маскировки инженерных объектов размещают на поверхности маскируемого объекта и фиксируют под углом относительно данной поверхности, затем посредством блока управления включают насос и обеспечивают циркуляцию воды из окружающего маскируемый объект водоёма в системе тепловой маскировки инженерных объектов.

Краткое описание чертежей:

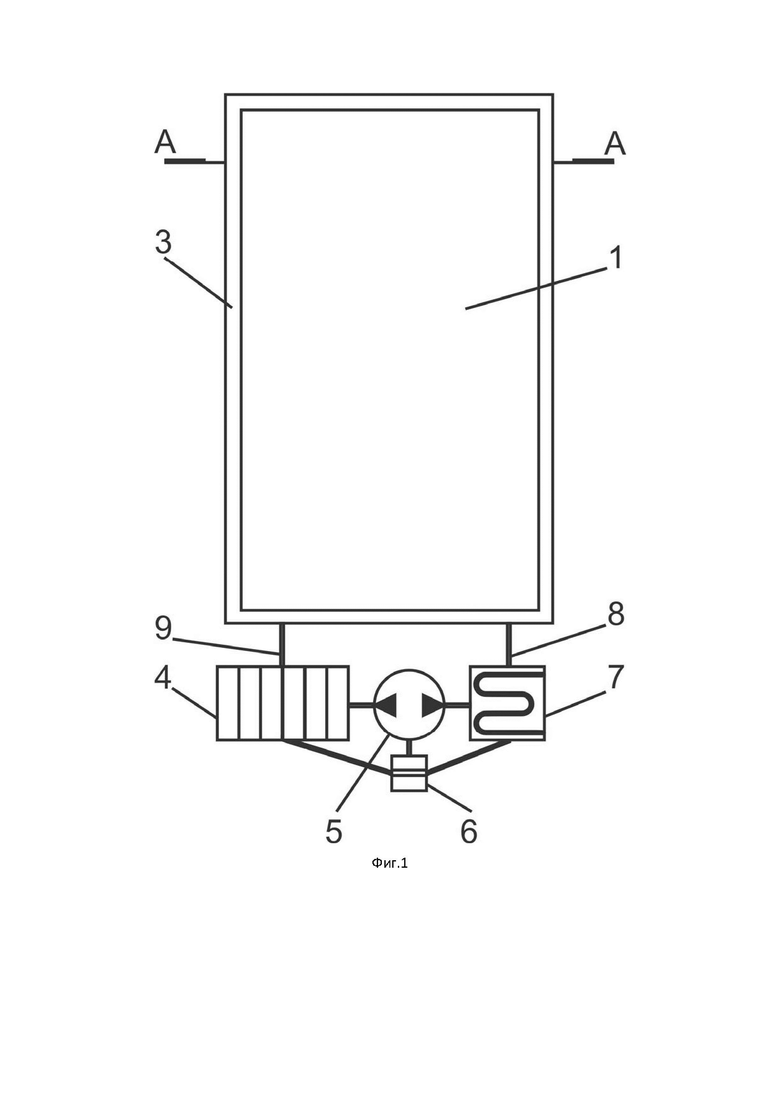

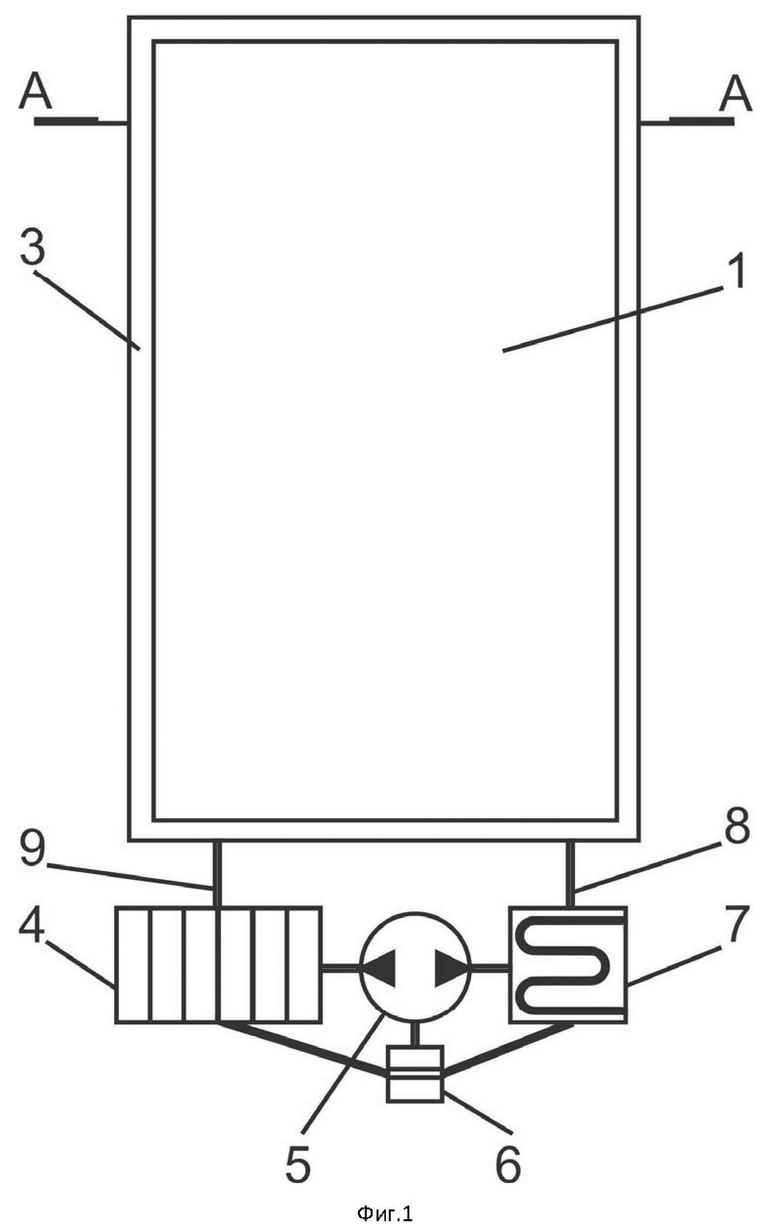

На фиг. 1 показано схематичное изображение системы тепловой маскировки инженерных объектов.

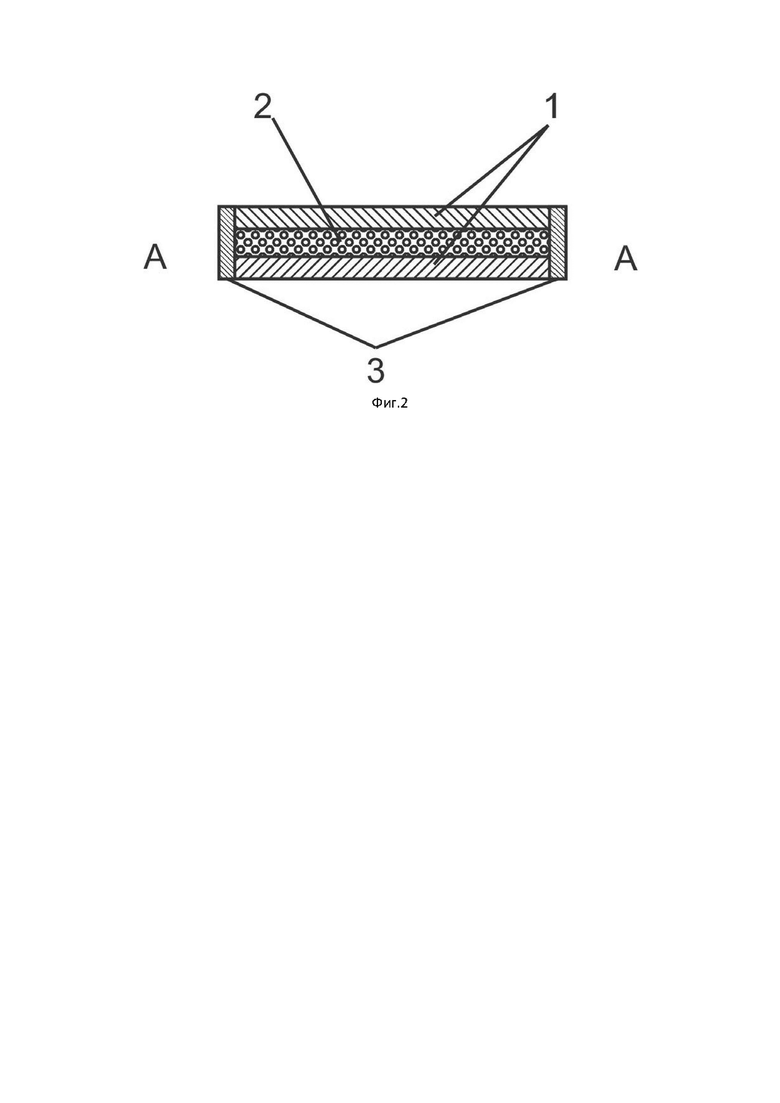

На фиг. 2 показан горизонтальный разрез панели системы тепловой маскировки инженерных объектов.

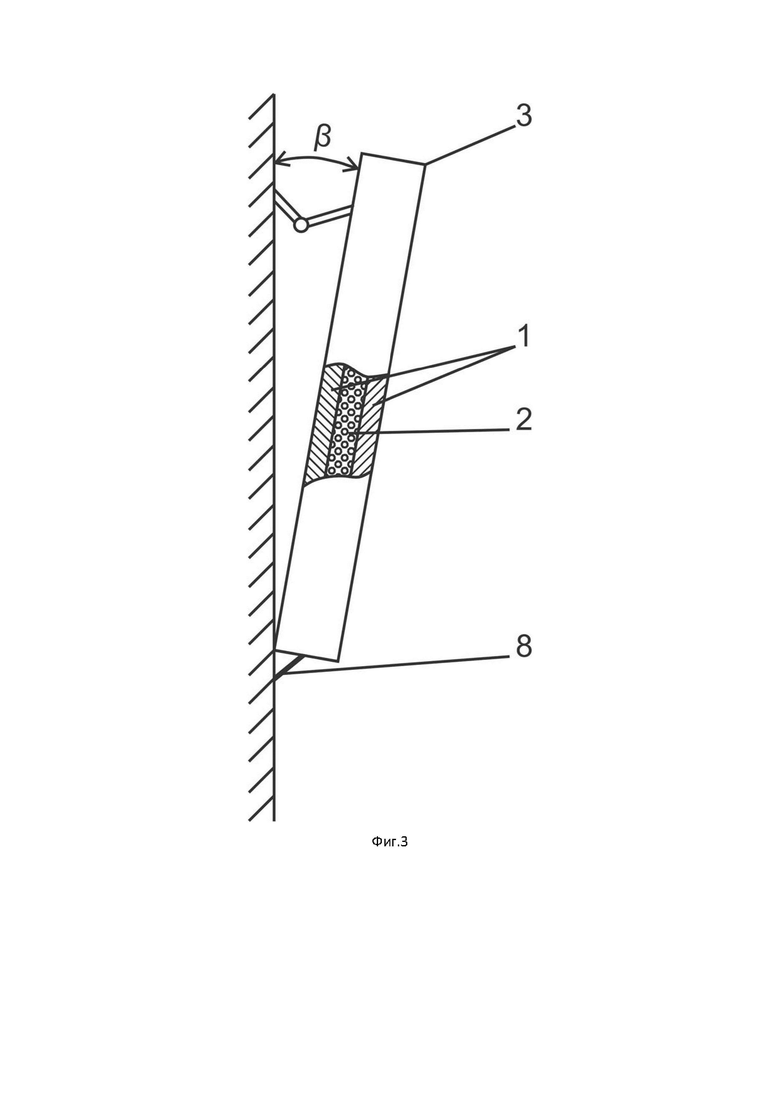

На фиг. 3 показан вариант размещения системы тепловой маскировки инженерных объектов на поверхности маскируемого объекта.

На фигурах обозначено: 1 - пластина, 2 - наполнитель, 3 - герметизирующая рамка, 4 - ёмкость для наполнителя, 5 - насос, 6 - блок управления, 7 - терморегулирующее устройство, 8 - канал ввода наполнителя, 9 - канал вывода наполнителя.

Осуществление изобретения

Система тепловой маскировки инженерных объектов состоит, по меньшей мере, из одной панели, которая содержит две параллельные друг другу пластины 1, в промежутке между которыми находится наполнитель 2, края пластин 1 закреплены в герметизирующей рамке 3, при этом пластины 1 могут быть изготовлены из прозрачного или цветного материала, а фронтальная пластина 1 имеет покрытие, способное поглощать электромагнитное излучение, в то же время наполнитель 2 может являть собой газ, жидкость или гель, быть прозрачным или цветным. Также система содержит последовательно соединенные между собой с помощью патрубков ёмкость для наполнителя 4, насос 5, терморегулирующее устройство 7, а также блок управления 6, связанный соединительными проводами с ёмкостью для наполнителя 4, насосом 5 и терморегулирующим устройством 7, при этом терморегулирующее устройство 7 соединено с пространством между двумя пластинами 1 посредством канала ввода наполнителя 8, а ёмкость для наполнителя 4 соединена с пространством между двумя пластинами 1 посредством канала вывода наполнителя 9, при этом насос 5 выполнен с возможностью обеспечения циркуляции наполнителя по схеме: ёмкость для наполнителя 4 - насос 5 - терморегулирующее устройство 7 - пространство между внешними поверхностями 1 - ёмкость для наполнителя 4, а терморегулирующее устройство 7 выполнено с возможностью охлаждения или нагрева наполнителя до заданных температур, блок управления 6 выполнен с возможностью включения и выключения насоса 5, переключения приёма и отдачи наполнителей 2 различных типов и свойств для ёмкости для наполнителя 4, задания определенных значений температуры наполнителя 2 для терморегулирующего устройства 7. Также система выполнена таким образом, что один тип наполнителя 2, размещаемый между пластинами 1, может быть заменен на иной тип наполнителя 2 без изменения конструкции системы, при этом замена может осуществляться как с использованием промывочной жидкости, так и без ней. Используемая в процессе замены наполнителя 2 промывочная жидкость содержится в ёмкости для наполнителя 4 аналогично различным типам наполнителя 2.

Система тепловой маскировки инженерных объектов состоит из, по меньшей мере, одной панели, которая содержит две параллельные друг другу пластины 1, в промежутке между которыми находится наполнитель 2, края пластин 1 закреплены в герметизирующей рамке 3, при этом пластины 1 могут быть изготовлены из прозрачного или цветного материала, а фронтальная пластина 1 имеет покрытие, способное поглощать электромагнитное излучение, в то же время наполнитель 2 являет собой воду, используемую из окружающего маскируемый объект водоёма. Также система содержит последовательно соединенные между собой с помощью патрубков насос 5 и терморегулирующее устройство 7, связанные с пространством между пластинами 1 панели посредством канала ввода наполнителя 8, а также блок управления 6, связанный соединительными проводами с насосом 5 и терморегулирующим устройством 7, при этом пространство между двумя пластинами 1 посредством канала вывода наполнителя 9 соединено с окружающим маскируемый объект водоёмом, насос 5 выполнен с возможностью обеспечения циркуляции наполнителя по схеме: водоём - насос 5 - терморегулирующее устройство 7 - пространство между внешними поверхностями 1 - водоём, терморегулирующее устройство 7 выполнено с возможностью охлаждения или нагрева наполнителя до заданных температур, блок управления 6 выполнен с возможностью включения и выключения насоса 5, а также задания определенных значений температуры наполнителя 2 для терморегулирующего устройства 7. При этом система выполнена таким образом, что в качестве наполнителя 2 используется вода из окружающего маскируемый объект водоёма, а также обеспечивается циркуляция воды в элементах системы и уравнивание температурного поля маскируемого объекта и окружающего его водоёма.

Система тепловой маскировки инженерных объектов используется следующим образом.

По меньшей мере одну панель системы тепловой и электромагнитной маскировки сооружений и транспортных средств размещают на поверхности маскируемого объекта и фиксируют под углом β, равном 10-20°, относительно маскируемой поверхности, затем посредством блока управления 6 задают терморегулирующему устройству 7 значение температуры, равное значению температуры окружающей среды, после чего посредством блока управления 6 включают насос 5 и обеспечивают циркуляцию в системе наполнителя 2, при этом температура наполнителя 2 изменяется терморегулирующим устройством. В процессе поглощения электромагнитных волн покрытием фронтальной пластины 1 фронтальная пластина 1 панели нагревается, при этом циркуляция наполнителя 2 между пластинами 1 панели позволяет отводить избыточное тепло от фронтальной пластины 1 и уравнивать температурное поле панели и окружающей среды.

Система тепловой маскировки инженерных объектов используется следующим образом.

По меньшей мере одну панель системы тепловой и электромагнитной маскировки сооружений и транспортных средств на поверхности маскируемого объекта, после чего их фиксируют под углом β, равном 10-20°, относительно маскируемой поверхности, затем посредством блока управления 6 включают насос 5 и обеспечивают циркуляцию в системе воды из окружающего маскируемый объект водоёма. В процессе поглощения электромагнитных волн покрытием фронтальной пластины 1 фронтальная пластина 1 панели нагревается, при этом циркуляция воды между пластинами 1 панели позволяет отводить избыточное тепло от фронтальной пластины 1 и уравнивать температурное поле панели и окружающей среды.

Пример осуществления изобретения.

В соответствии с настоящим изобретением изготовлена система тепловой маскировки инженерных объектов, панели которой были выполнены из прозрачного сотового поликарбоната, фронтальная пластина панели была покрыта радиопоглощающим покрытием типа «iron ball paint», в качестве наполнителя использовалась вода, объём ёмкости для наполнителя составил 2 литра, поршневой насос обеспечил прокачку полного объема наполнителя через полость между пластинами панели в течение 80 секунд, при этом площадь панели составила 2 м². Панель устанавливалась под углом 15° к горизонтальной поверхности и облучалась электромагнитными волнами малой радиолокационной станции с частотой 9,5 ГГц, при этом на индикаторе кругового обзора малой радиолокационной станции отраженный от плоскости панели сигнал сливался с фоновыми отраженными сигналами объектов местности. В то же время, согласно замерам инфракрасного термометра Wintact WT3160, значения температурного поля панели системы не превышали значений температурного поля окружающей среды более, чем на 4°С в течение времени проведения испытаний, что позволяет говорить о сравнительной однородности температурного поля в зоне работы маскирующей системы.

Также был изготовлен вариант системы тепловой маскировки инженерных объектов, панели которой были выполнены из прозрачного сотового поликарбоната, фронтальная пластина панели была покрыта радиопоглощающим покрытием типа «iron ball paint», в качестве наполнителя использовалась вода, всасывающий патрубок насоса опускался непосредственно в водоём, на котором проводились испытания, площадь панели составила 2 м². Панель устанавливалась под углом 15° к горизонтальной поверхности и облучалась электромагнитными волнами малой радиолокационной станции с частотой 9,5 ГГц, при этом на индикаторе кругового обзора малой радиолокационной станции отраженный от плоскости панели сигнал сливался с фоновыми отраженными сигналами объектов местности. В то же время, согласно замерам инфракрасного термометра Wintact WT3160, значения температурного поля панели системы радиомаскировки наводного объекта не превышали значений температурного поля окружающей среды более, чем на 2-3°С в течение времени проведения испытаний, что позволяет говорить о практически полной однородности температурного поля в зоне работы маскирующей системы.

Технический результат изобретения заключается в снижении термолокационной заметности защищаемого объекта.

Указанный технический результат достигается за счет наличия покрытия на фронтальной пластине панели, которое способно поглощать и преобразовывать в тепловую энергию попадающее на него электромагнитное излучение, при этом установка панели системы под углом к защищаемой поверхности позволяет изменить угол отражения электромагнитных волн, не поглощенных покрытием, в то же время благодаря наличию системы циркуляции наполнителя с контролируемой температурой, способного непрерывно охлаждать фронтальную пластину панели с нанесенным на неё радиопоглощающим покрытием, уравнивается температурное поле панели и окружающей среды. Также технический результат достигается благодаря возможности использовать в качестве наполнителя воду из водоёма, окружающего защищаемый объект, что позволяет эффективно уравнивать температурное поле панели и температурное поле окружающего водоёма.

Таким образом, благодаря заявленному изобретению возможно снижение заметности защищаемых объектов для тепловизоров, термолокационных и радиолокационных систем на суше и на воде.

Изобретение относится к средствам и способам укрытия или маскировки наземных и наводных объектов от обнаружения с помощью радиолокационных станций или термолокаторов. Система тепловой маскировки инженерных объектов состоит из одной панели, герметизирующей рамки, насоса, терморегулирующего устройства, блока управления, насоса и терморегулирующего устройства. Панель содержит две параллельные друг другу пластины, в промежутке между которыми находится наполнитель. Насос и терморегулирующее устройство связаны с пространством между пластинами панели посредством канала ввода наполнителя и канала вывода наполнителя. Блок управления связан соединительными проводами с ёмкостью для наполнителя, насосом и терморегулирующим устройством. При этом фронтальная пластина панели имеет покрытие, способное поглощать электромагнитное излучение. Способ тепловой маскировки инженерных объектов характеризуется тем, что указанную выше панель размещают на поверхности маскируемого объекта и фиксируют под углом относительно данной поверхности. Посредством блока управления задают терморегулирующему устройству значение температуры, равное значению температуры окружающей среды. После посредством блока управления включают насос и обеспечивают циркуляцию наполнителя в системе тепловой маскировки инженерных объектов. В качестве наполнителя может использоваться вода. Достигается снижение термолокационной заметности защищаемого объекта. 4 н.п. ф-лы, 3 ил.

1. Система тепловой маскировки инженерных объектов, состоящая по меньшей мере из одной панели, которая содержит две параллельные друг другу пластины, в промежутке между которыми находится наполнитель, и герметизирующую рамку, в которой закреплены края пластин, последовательно соединенных между собой с помощью патрубков ёмкости для наполнителя, насоса, терморегулирующего устройства, связанных с пространством между пластинами панели посредством канала ввода наполнителя и канала вывода наполнителя, а также блока управления, связанного соединительными проводами с ёмкостью для наполнителя, насосом и терморегулирующим устройством, при этом фронтальная пластина панели имеет покрытие, способное поглощать электромагнитное излучение.

2. Способ тепловой маскировки инженерных объектов, осуществляемый с помощью системы тепловой маскировки инженерных объектов, состоящей по меньшей мере из одной панели, которая содержит две параллельные друг другу пластины, в промежутке между которыми находится наполнитель, и герметизирующую рамку, в которой закреплены края пластин, последовательно соединенных между собой с помощью патрубков ёмкости для наполнителя, насоса, терморегулирующего устройства, связанных с пространством между пластинами панели посредством канала ввода наполнителя и канала вывода наполнителя, а также блока управления, связанного соединительными проводами с ёмкостью для наполнителя, насосом и терморегулирующим устройством, при этом фронтальная пластина панели имеет покрытие, способное поглощать электромагнитное излучение, характеризующийся тем, что по меньшей мере одну панель системы тепловой маскировки инженерных объектов размещают на поверхности маскируемого объекта и фиксируют под углом относительно данной поверхности, затем посредством блока управления задают терморегулирующему устройству значение температуры, равное значению температуры окружающей среды, после чего посредством блока управления включают насос и обеспечивают циркуляцию наполнителя в системе тепловой маскировки инженерных объектов.

3. Система тепловой маскировки инженерных объектов, состоящая по меньшей мере из одной панели, которая содержит две параллельные друг другу пластины, в промежутке между которыми находится наполнитель, в качестве которого используется вода, и герметизирующую рамку, в которой закреплены края пластин, последовательно соединенных между собой с помощью патрубков насоса и терморегулирующего устройства, связанных с пространством между пластинами панели посредством канала ввода наполнителя, а также блока управления, связанного соединительными проводами с насосом и терморегулирующим устройством, при этом насос выполнен с возможностью обеспечения забора воды из окружающей среды, фронтальная пластина панели имеет покрытие, способное поглощать электромагнитное излучение, а панель выполнена с возможностью слива воды в окружающую среду из пространства между пластинами посредством канала вывода наполнителя.

4. Способ тепловой маскировки инженерных объектов, осуществляемый с помощью системы тепловой маскировки инженерных объектов, состоящей по меньшей мере из одной панели, которая содержит две параллельные друг другу пластины, в промежутке между которыми находится наполнитель, в качестве которого используется вода, и герметизирующую рамку, в которой закреплены края пластин, последовательно соединенных между собой с помощью патрубков насоса и терморегулирующего устройства, связанных с пространством между пластинами панели посредством канала ввода наполнителя, а также блока управления, связанного соединительными проводами с насосом и терморегулирующим устройством, при этом насос выполнен с возможностью обеспечения забора воды из окружающей среды, фронтальная пластина панели имеет покрытие, способное поглощать электромагнитное излучение, а панель выполнена с возможностью слива воды в окружающую среду из пространства между пластинами посредством канала вывода наполнителя, характеризующийся тем, что по меньшей мере одну панель системы тепловой маскировки инженерных объектов размещают на поверхности маскируемого объекта и фиксируют под углом относительно данной поверхности, затем посредством блока управления включают насос и обеспечивают циркуляцию воды из окружающего маскируемый объект водоёма в системе тепловой маскировки инженерных объектов.
