УКЛАДКА НИТИ ДЛЯ СНАРЯДА С НАКИДКОЙ Российский патент 2025 года по МПК F42B12/66 F41H11/06

Изобретение относится к средствам механического поражения объектов малого размера при помощи накидки - развернутой в полете структуры, состоящей из грузов и соединяющих их нитей. Такими объектами могут быть птицы и летающие дроны (беспилотные летательные аппараты). Изобретение применимо для охоты на птиц, для орнитологических исследований, для противодействия летающим дронам при организации систем безопасности объектов и массовых мероприятий на открытых площадках.

Недостатком при использовании снарядов с накидкой является неполная раскрываемость накидки при выстреле. Особенно это проявляется в накидках, имеющих множество нитей и раскрывающихся после выстрела в плоскую структуру определенной поражающей площади. Нити в такой накидке не всегда расправляются полностью в полете к цели, запутываются, что уменьшает поражающую площадь. Поэтому изобретательская мысль направлена на создание совершенной укладки нити в снаряде, расправляющуюся без запутывания.

Ближайшим аналогом заявленного технического решения является укладка нити для снаряда с накидкой, описанная в патенте на изобретение Германии DE 306394 и опубликованная 10.06.1920 г. Укладка представляет собой нить, уложенную зигзагом, который состоит из параллельных участков и участков перегиба. Параллельные участки укладки перпендикулярны воображаемой продольной оси. В устройстве также применена специальная деталь (втулка), разделяющая слои нити и исключающая запутывание нити. Недостатком известной укладки является то, что накидка вследствие наличия втулки имеет большую массу. Поэтому, при неизменной массе снаряда, общая длина нитей и поражающая площадь накидки с такими укладками невелика. Следовательно, существует техническая проблема - вероятность поражения цели у этого устройства также невелика.

Целью настоящего технического решения является обеспечение снаряда с накидкой укладками, имеющего нити увеличенной длины при неизменной массе снаряда, что приводит к увеличению поражающей площади. Технический результат, на получение которого направлено настоящее техническое решение, заключается в увеличении вероятности поражения накидкой летящего объекта вследствие увеличения поражающей площади.

Для решения технической проблемы с получением технического результата изменена конструкция известного устройства. В известной укладке, представляющей собой нить, уложенную зигзагом, причем зигзаг состоит из параллельных участков и участков перегиба, а параллельные участки укладки перпендикулярны воображаемой продольной оси, дополнительно участки перегиба соединены клеем.

Кроме того, клей может иметь разную прочность на разных участках перегиба.

Кроме того, адгезия клея к нити может быть разной на разных участках перегиба.

Кроме того, ширина укладки вдоль параллельных участков может находиться в пределах от 5 до 1000 диаметров нити.

Кроме того, толщина укладки поперек параллельных участков и перпендикулярно воображаемой продольной оси может находиться в пределах от 1 до 500 диаметров нити.

Кроме того, клеем может являться канифоль.

Кроме того, клеем может являться полиорганосилокеан.

Кроме того, клеем может являться полиуретановая резина.

Кроме того, нить может быть выполнена из ароматического полиамидного материала.

Кроме того, нитью может быть стальная проволока.

Указанные преимущества изобретения, а также его особенности поясняются лучшими вариантами выполнения со ссылками на чертежи.

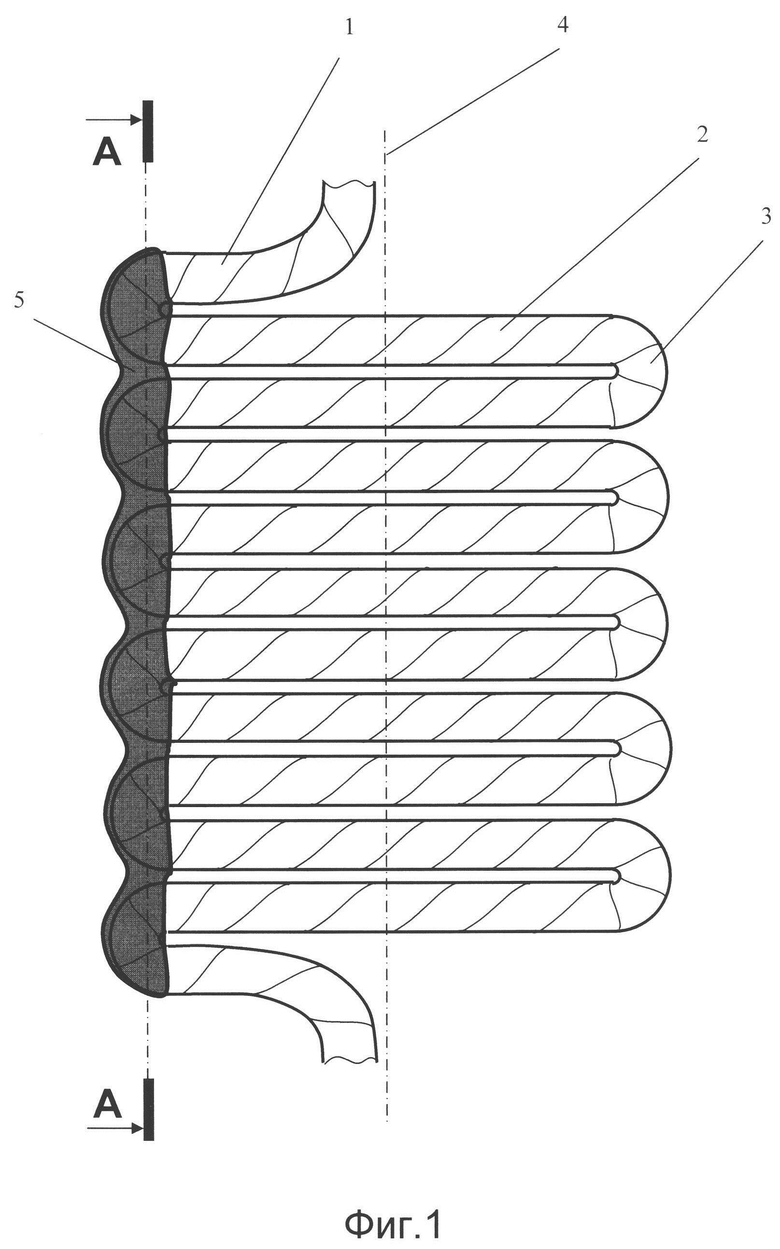

Фиг. 1 изображает однослойную укладку нити для снаряда с накидкой, участки перегиба которой соединены клеем с одной стороны параллельных участков. Параллельные участки и участки перегиба уложены в одной плоскости.

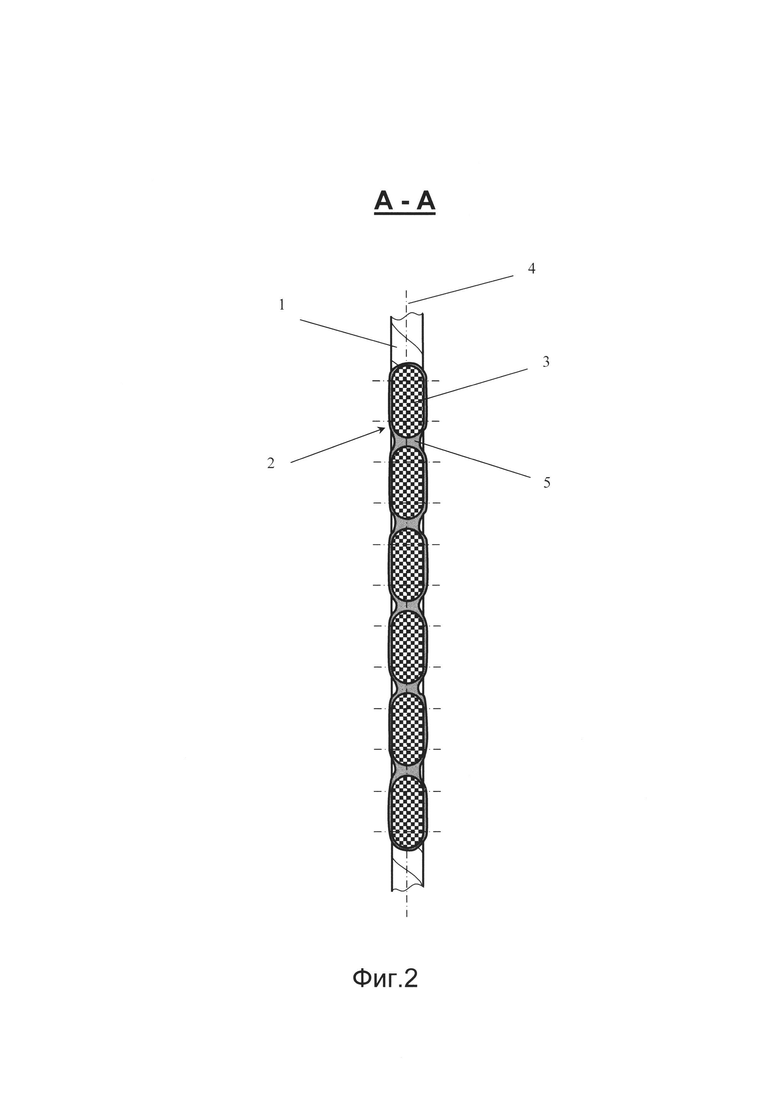

Фиг. 2 изображает поперечное сечение укладки, представленной на фиг. 1. Сечение проходит через участки перегиба.

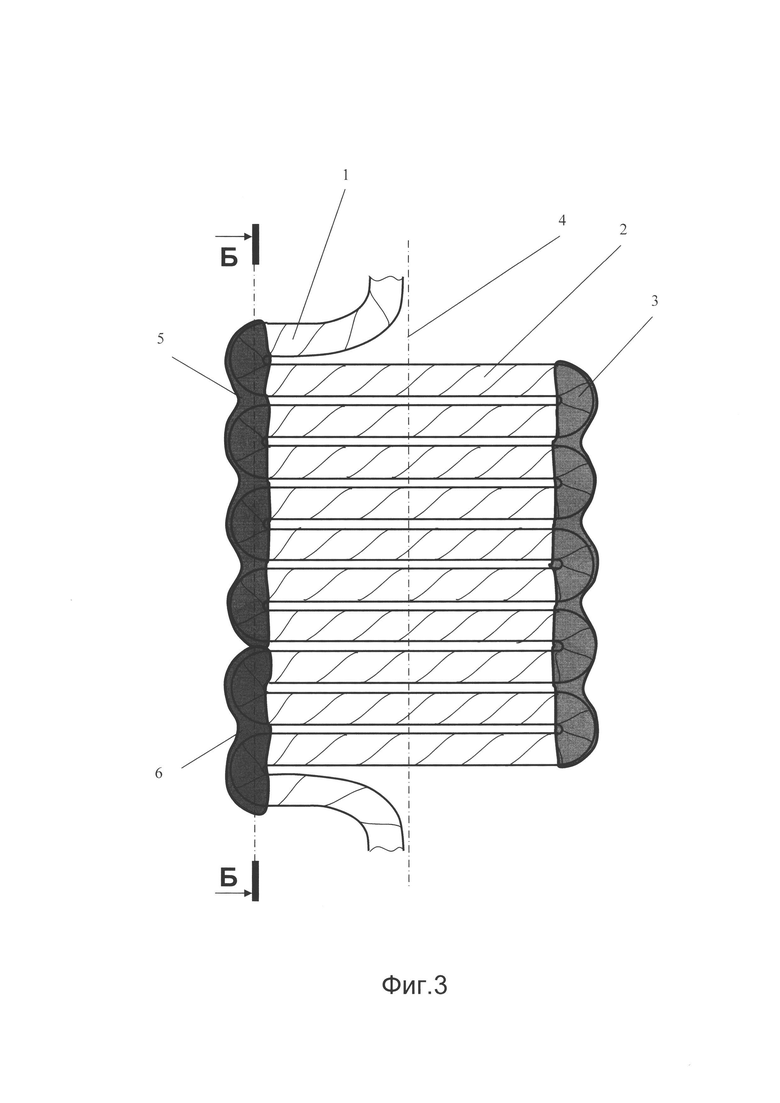

Фиг. 3 изображает однослойную укладку нити для снаряда с накидкой, участки перегиба которой соединены клеем с двух сторон параллельных участков. Параллельные участки и участки перегиба уложены в одной плоскости. Некоторые участки перегиба соединены клеем более высокой прочности и с большей адгезией клея к нити.

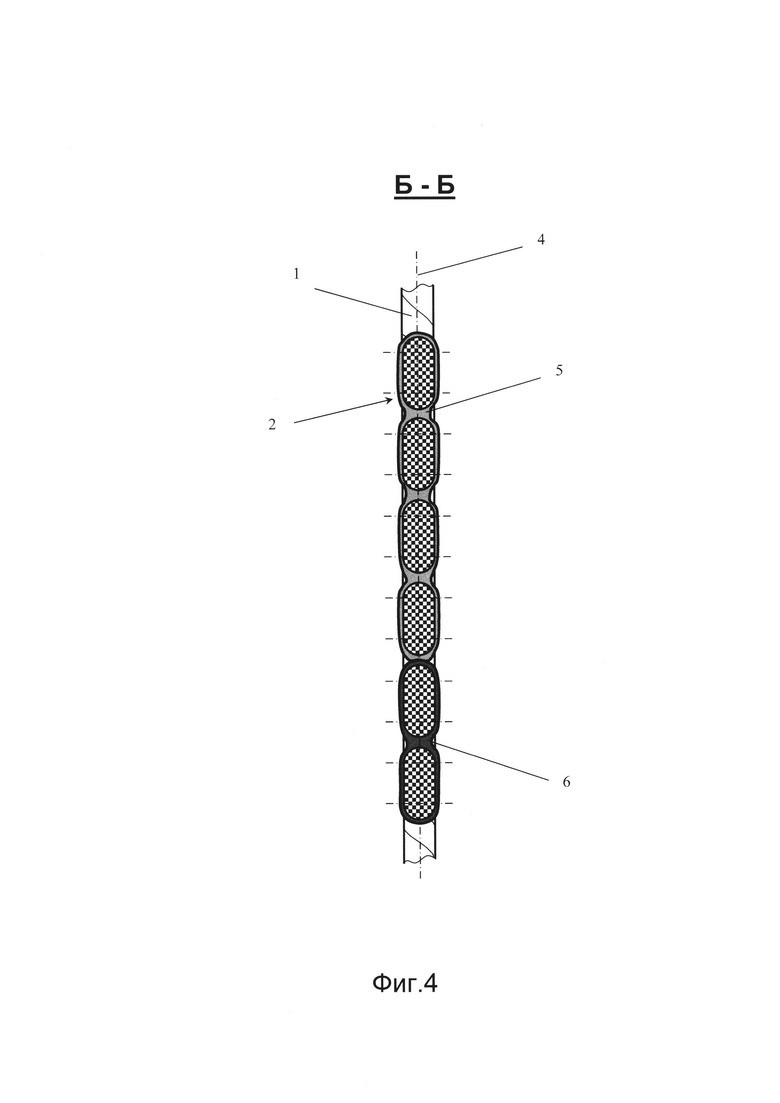

Фиг. 4 изображает поперечное сечение укладки, представленной на фиг. 3. Сечение проходит через участки перегиба.

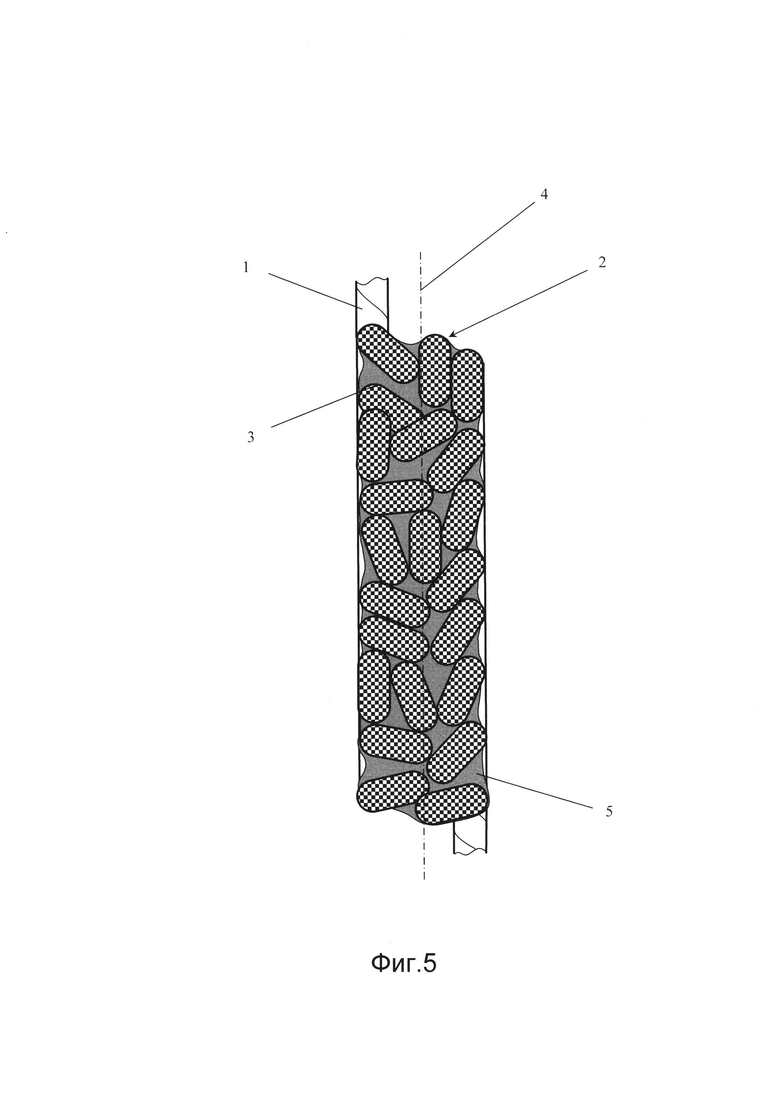

Фиг. 5 изображает поперечное сечение укладки, в которой параллельные участки и участки перегиба уложены не только в одной плоскости. Сечение проходит через участки перегиба.

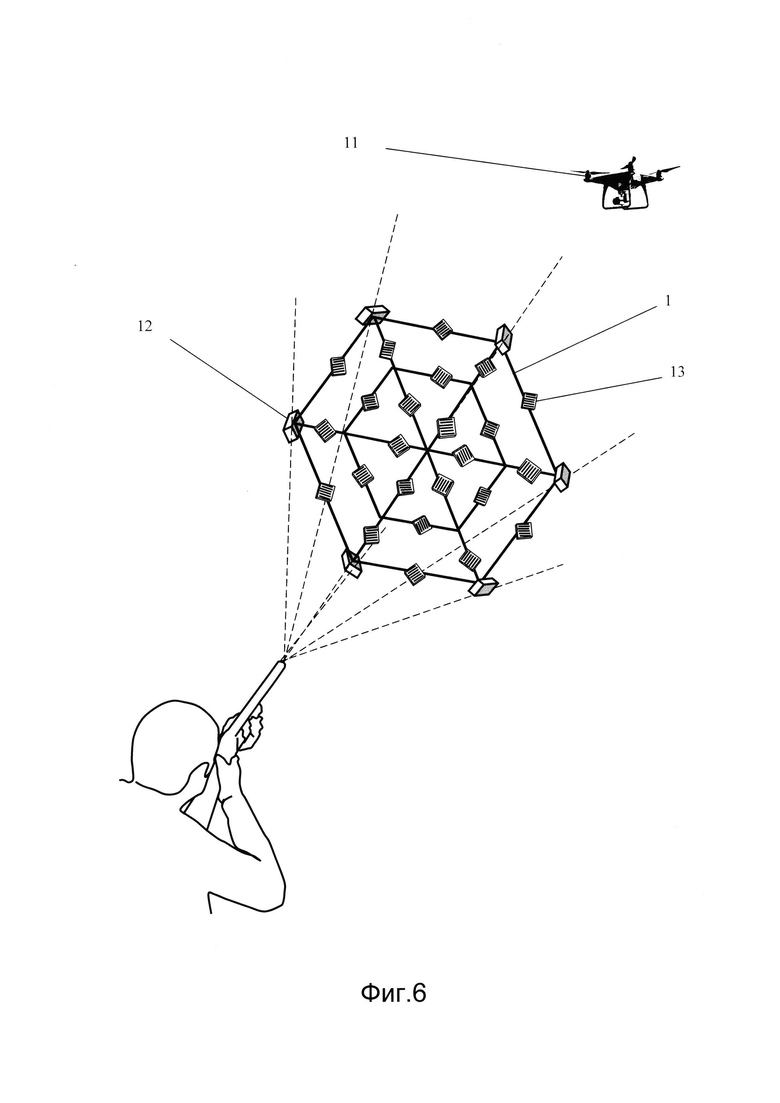

Фиг. 6 схематично изображает возможную конструкцию накидки для гладкоствольного оружия, представленную на фиг. 1-5 в процессе ее раскрытия после выстрела по летящему объекту.

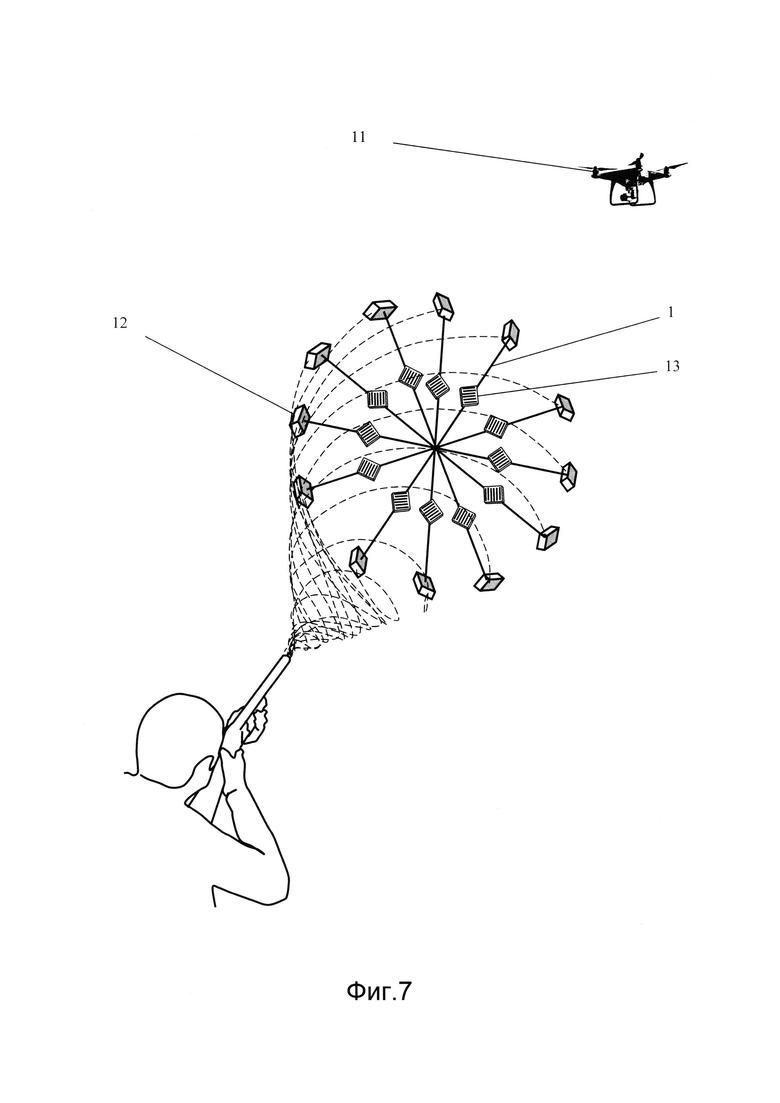

Фиг. 7 схематично изображает возможную конструкцию накидки для нарезного оружия, представленную на фиг.1-5, в процессе ее раскрытия после выстрела по летящему объекту.

На фиг. 1 и 2 схематично изображена укладка накидки. Она представляет собой нить 1, уложенную зигзагом в одной плоскости. Каждый зигзаг состоит из параллельных участков 2 и участков перегиба 3. Параллельные участки 2 укладки перпендикулярны воображаемой продольной оси 4 и соединены клеем 5 с одной стороны параллельных участков. Следует иметь в виду, что для наглядности объем клея на схемах, представленных на фиг. 1 и 2, существенно завышен. Для эффективного функционирования укладки достаточно, чтобы параллельные участки 2 нити 1 в ней касались друг друга.

На фиг. 3 и 4 схематично изображена такая же укладка накидки, но клей имеет разную прочность на разных участках перегиба 3. Клеем соединены участки перегиба 3 нити с обеих сторон параллельных участков. В верхней части укладки, изображенной на фиг. 3 и 4, применен клей 5 с малой прочностью. В нижней части укладки на некоторых перегибах применен высокопрочный клей 6. Кроме того, адгезия клея 5 к нити 1 меньше, чем адгезия клея 6 к нити 1.

Укладка, где параллельные участки 2 и участки перегиба 3 уложены не только в одной плоскости, представлена на фиг. 5. Сечение проходит через участки перегиба 3. Параллельные участки 2 укладки соединены клеем 5 одинаковой прочности и адгезии для всей укладки.

Условно схема работы накидки с укладками представлена на фиг. 6. Накидку с укладками, изображенными на фиг. 1-5 выстреливают в направлении летящего объекта. Его условный символ на фиг .6 обозначен позицией 11. После выстрела накидка начинает раскрываться в полете - грузы 12 начинают двигаться вперед и вбок, растягивая нити 1 и вытягивая их из укладок 13. Формируется окончательная форма накидки.

У накидки с укладками, изображенными на фиг. 3 и 4, работа несколько более сложная. Вначале, ввиду меньшей прочности клея 5 и меньшей его адгезии к нити 1, под действием тянущих сил от разлетающихся в стороны грузов 12 из каждой укладки будут расправляться участки перегиба 3 вследствие разрушения клея 5 или отрыва его от нитей 1. Этот процесс не сильно уменьшает поперечную скорость разлета грузов 12 (фиг. 6). Затем начинают расправляться участки перегиба 3, соединенные более прочным клеем 6 (фиг. 1, 2), сильнее прикрепленным к нитям 1. Это уже сильно снижает скорость разлета каждого груза вплоть до полной потери поперечной составляющей его скорости, что предотвращает разрыв нитей 1 от чрезмерного натяжения. Далее грузы 12 (фиг. 6) вместе с нитями 1 летят к цели по баллистической траектории.

Когда накидка, состоящая из грузов 12 и соединяющих их нитей 1 достигнет летящего объекта 11, он будет поражен. С меньшей вероятностью один из грузов 12 ударит в объект и нанесет ему повреждение. С большей вероятностью одна из нитей 1 накидки зацепится за летящий объект 11. После этого, благодаря связанности всех элементов накидки, грузы 12 начнут обматываться вокруг него. Это сделает невозможным дальнейший полет летящего объекта 11 и приведет к его падению.

Аналогичным образом работает накидка (фиг. 7), конструкция которой предназначена для стрельбы из нарезного оружия. Специфика такой накидки состоит в том. что ее раскрытие после выхода из дульного среза осуществляется за счет вращения снаряда в полете к цели. Нити 1, связывающие грузы 12 в единую структуру и уложенные в патроне в виде укладок 13, выходят из снаряда одновременно или почти одновременно с грузами 12 по касательной к окружности снаряда. Каждая укладка 13 при этом будет иметь то же или почти то же начальное направление полета, что и находящийся на ее конце груз 12.

Это условие сложно обеспечить при числе укладок 13, превышающем число грузов 12. Нити 1 соседних укладок 13 в этом случае могут перепутаться друг с другом вблизи дульного среза, и накидка не раскроется на всю свою поражающую площадь. Поэтому накидку, предназначенную для стрельбы из нарезного оружия, целесообразно выполнить в форме паука с множеством длинных ног, или солнца с лучами-нитями: к каждому грузу 12 прикреплена только одна нить 1, изначально компактно сложенная в укладке 13 и размещенная в боеприпасе с грузом 12.

Заявленное устройство может быть использовано на постоянной основе в накидках для охоты на птиц, для выполнения орнитологических исследований, для противодействия терроризму при обеспечении безопасности объектов (в том числе аэропортов и стадионов) и массовых мероприятий на открытых площадках. Временно, в период проведения военных операций, укладка может также быть применена в боевых действиях. При отражении атаки роя летящих дронов устройство используется в снарядах для дистанционно управляемых автоматических орудий, сопряженных с системой управления огнем. Наиболее успешно оно применимо при поражении дронов, имеющих полетную программу и/или искусственный интеллект, в которых очень ограниченно используется радиоуправление оператором и радионавигация.

Изобретение было раскрыто выше со ссылкой на конкретные варианты его осуществления. Для специалистов могут быть очевидны и иные варианты осуществления изобретения, не меняющие его сущности, как она раскрыта в настоящем описании. Соответственно, изобретение следует считать ограниченным по объему только нижеследующей формулой изобретения.

Изобретение – укладка нити для снаряда с накидкой – относится к средствам механического поражения объектов малого размера при помощи накидки – развернутой в полете структуры, состоящей из грузов и соединяющих их нитей. Такими объектами могут быть птицы и летающие дроны (беспилотные летательные аппараты). Изобретение применимо для охоты на птиц, для орнитологических исследований, для противодействия летающим дронам при организации систем безопасности объектов и массовых мероприятий на открытых площадках. Укладка нити для снаряда с накидкой выполнена с возможностью размещения в снаряде и содержит нить, уложенную зигзагом, зигзаг состоит из параллельных участков и участков перегиба. Параллельные участки перпендикулярны воображаемой продольной оси. Участки перегиба соединены клеем друг с другом с одной или с обеих сторон параллельных участков. Технический результат заключается в увеличении вероятности поражения накидкой летящего объекта вследствие увеличения ее поражающей площади. 9 з.п. ф-лы, 7 ил.

1. Укладка нити для снаряда с накидкой, выполненная с возможностью размещения в снаряде, содержащая нить, уложенную зигзагом, зигзаг состоит из параллельных участков и участков перегиба, причем параллельные участки перпендикулярны воображаемой продольной оси, отличающаяся тем, что участки перегиба соединены клеем друг с другом с одной или с обеих сторон параллельных участков.

2. Укладка по п. 1, отличающаяся тем, что клей имеет разную прочность на разных участках перегиба.

3. Укладка по п. 1, отличающаяся тем, что адгезия клея к нити различна на разных участках перегиба.

4. Укладка по п. 1, отличающаяся тем, что ширина укладки вдоль параллельных участков находится в пределах от 5 до 1000 диаметров нити.

5. Укладка по п. 1, отличающаяся тем, что толщина укладки поперек параллельных участков и перпендикулярно воображаемой продольной оси находится в пределах от 1 до 500 диаметров нити.

6. Укладка по п. 1, отличающаяся тем, что клеем является канифоль.

7. Укладка по п. 1, отличающаяся тем, что клеем является полиорганосилоксан.

8. Укладка по п. 1, отличающаяся тем, что клеем является полиуретановая резина.

9. Укладка по п. 1, отличающаяся тем, что нить выполнена из ароматического полиамидного материала.

10. Укладка по п. 1, отличающаяся тем, что нитью является стальная проволока.
