Корпус электронного устройства, устанавливаемого в электромонтажные коробки Российский патент 2025 года по МПК H02G3/12 H01R12/00

Изобретение относится к корпусам, применяемым для построения устройств телекоммуникаций, умного дома, интернета вещей, электронных датчиков, устройств автоматизации и других электронных устройств, устанавливаемых в электромонтажные коробки скрытого монтажа, утапливаемые в стену, или в электромонтажные коробки открытого монтажа, выступающие наружу стены.

Технический результат - создание нового технологичного корпуса, встраиваемого в стену, или устанавливаемого поверх стены, обладающего большим количеством компоновочных конфигураций электронных устройств, построенных при помощи данного корпуса, исключение винтового крепежного элемента, используемого для фиксации внутренней детали или сборочной единицы электронного устройства, что в свою очередь повышает технологичность сборочных операций электронного устройства и обеспечивает выигрыш в полезной площади данной детали или сборочной единицы за счет отсутствия бобышки в корпусе и отверстия, предназначенных для данного крепежного элемента, а также минимальное использование винтовых крепежных элементов для облегчения процесса установки электронного устройства в электромонтажные коробки, позволяющее снизить время и трудоемкость монтажа устройства, и отсутствие винтового крепежного элемента, используемого для установки внешней декоративной части электронного устройства, позволяющее снизить время и трудоемкость монтажа данной части, и устраняющее необходимость применения какого - либо монтажного инструмента, а также отсутствие винтового крепежного элемента, используемого для выравнивания электронных устройств друг относительно друга при формировании блока устройств, позволяющее снизить время и трудоемкость монтажа данного блока устройств, возможность объединения электронных устройств в блоки устройств вертикальной однорядной, горизонтальной однорядной, вертикальной многорядной или горизонтальной многорядной комбинаций с произвольным количеством устройств в блоке устройств, а также применение унифицированных элементов, что в свою очередь сокращает производственные издержки на изготовление технологической оснастки от изделия к изделию.

В настоящее время известны корпуса серий ICS, ME, ME - МАХ компании Phoenix Contact [https://www.phoenixcontact.com/en-us/products/electronics-housings], серии CombiNorm-Connect [https://www.bopla.de/ru/korpusnaja-tekhnika/combinorm-connect] компании Bopla, а также аналогичные корпуса других фирм - производителей. Данные корпуса предназначены для изготовления электронных устройств, устанавливаемых в электромонтажные боксы, содержащие DIN - рейку, и не предполагают установку их в стандартные электромонтажные коробки скрытого или открытого монтажа, не содержащие DIN - рейку. Это приводит к увеличению стоимости всего устройства в целом за счет неизбежности применения электромонтажного бокса, содержащего DIN - рейку, а также к повышению трудоемкости при монтаже системы. Также при необходимости установки небольшого электронного устройства или блока устройств в произвольном месте, применение электромонтажного бокса, содержащего DIN - рейку, нецелесообразно.

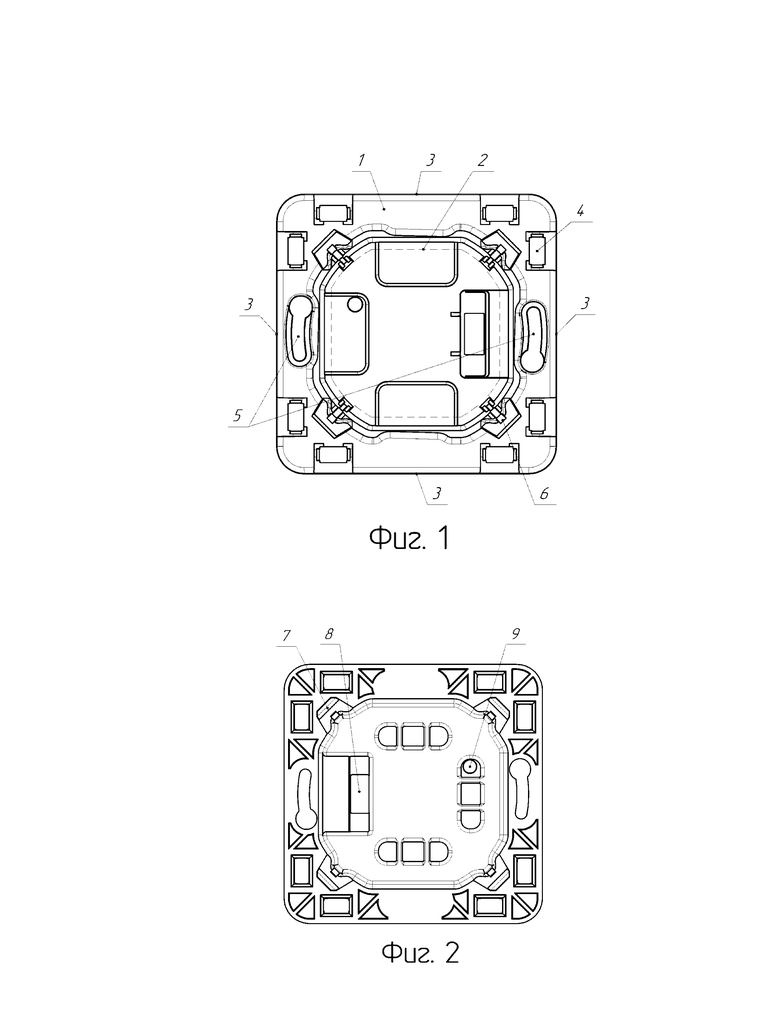

На фигурах 1 представлен вид спереди корпуса электронного устройства, устанавливаемого в электромонтажные коробки.

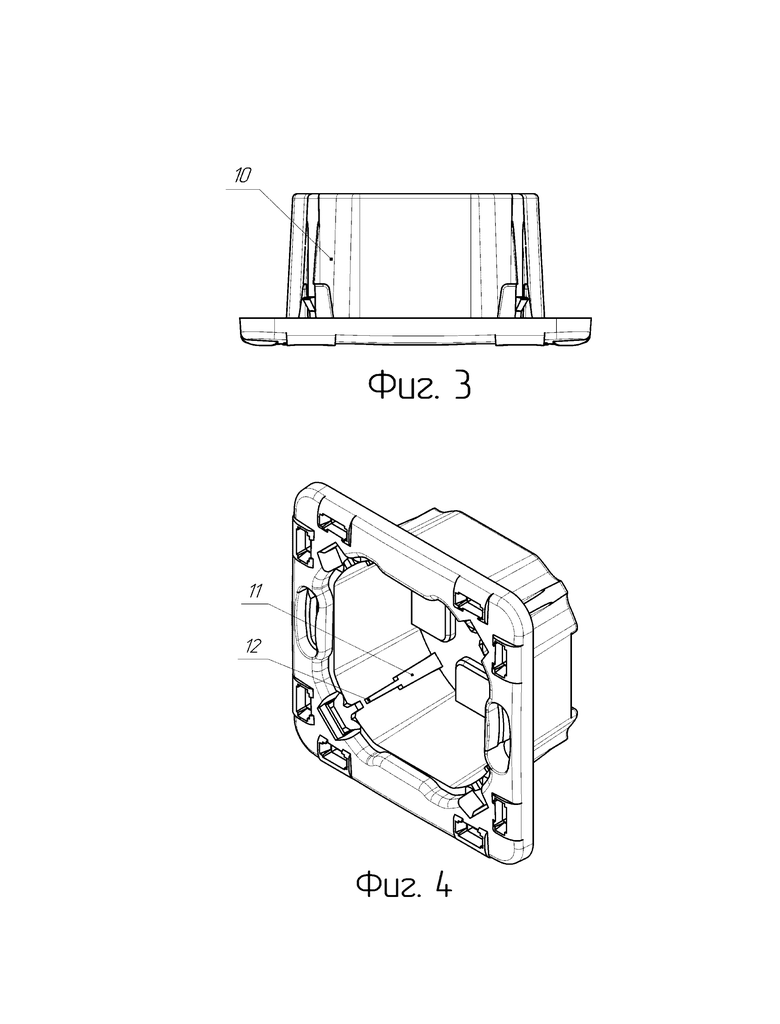

На фигурах 2 и 3 представлены виды сзади и сверху корпуса соответственно.

Корпус состоит из прямоугольной консоли поз. 1, имеющей в передней части проем поз. 2 и по меньшей мере два средства соединения с электромонтажной коробкой поз. 5, представляющие собой продолговатые отверстия, расположенные на периферии параллельных сторон поз. 3 консоли корпуса, и состоит из тыльной части корпуса поз. 10, входящей в полость электромонтажной коробки. Консоль корпуса поз. 1 содержит средство соединения с защелкивающимся элементом декоративной рамки поз. 4 и средство соединения с защелкивающимся элементом лицевой вставки поз. 7.

Корпус содержит крепление крышки передней, представляющее собой средство соединения с защелкивающимся элементом данной крышки поз. 6. Тыльная часть корпуса поз.10 содержит отверстие поз.8, 9, предназначенное для осуществления связи внутренней детали или сборочной единицы электронного устройства с внешним соединителем, кабелем или проводом.

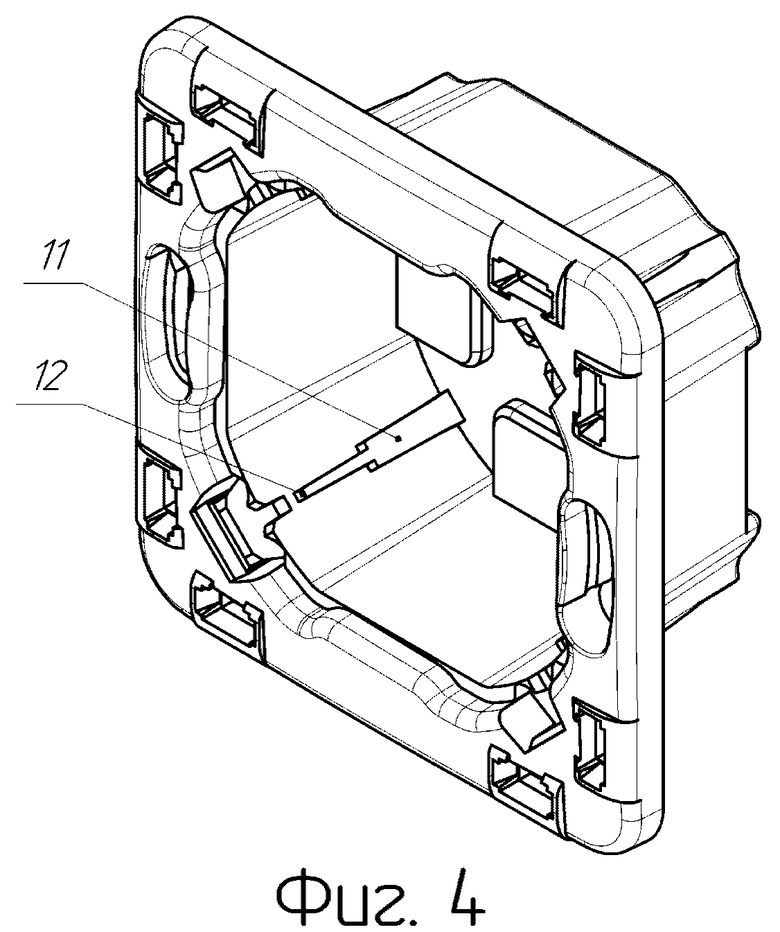

На фигуре 4 показана изометрическая проекция корпуса. Корпус содержит бобышку поз. 11, расположенную на произвольной глубине внутри корпуса, и по меньшей мере одну площадку поз. 12, расположенную на бобышке, служащую для установки внутренней детали или сборочной единицы электронного устройства.

При объединении нескольких электронных устройств, построенных при помощи корпуса, представленного на фигуре 1-4, их выравнивание между собой производится за счет средств сопряжения электромонтажных коробок.

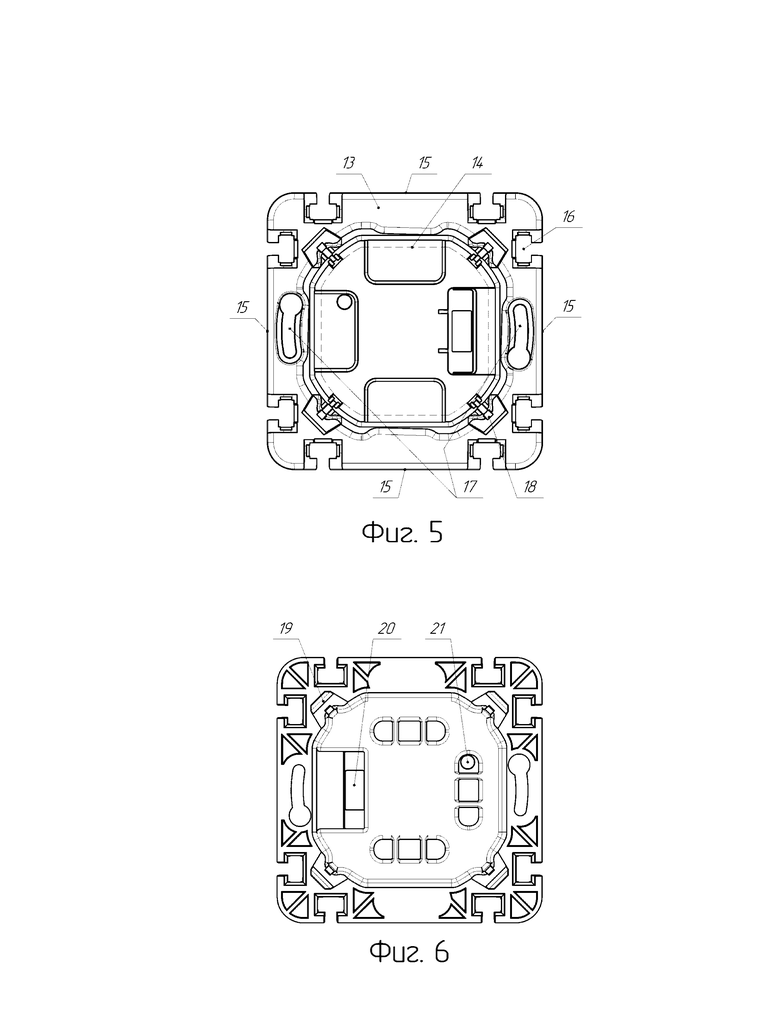

На фигурах 5 представлен вид спереди корпуса электронного устройства, устанавливаемого в электромонтажные коробки.

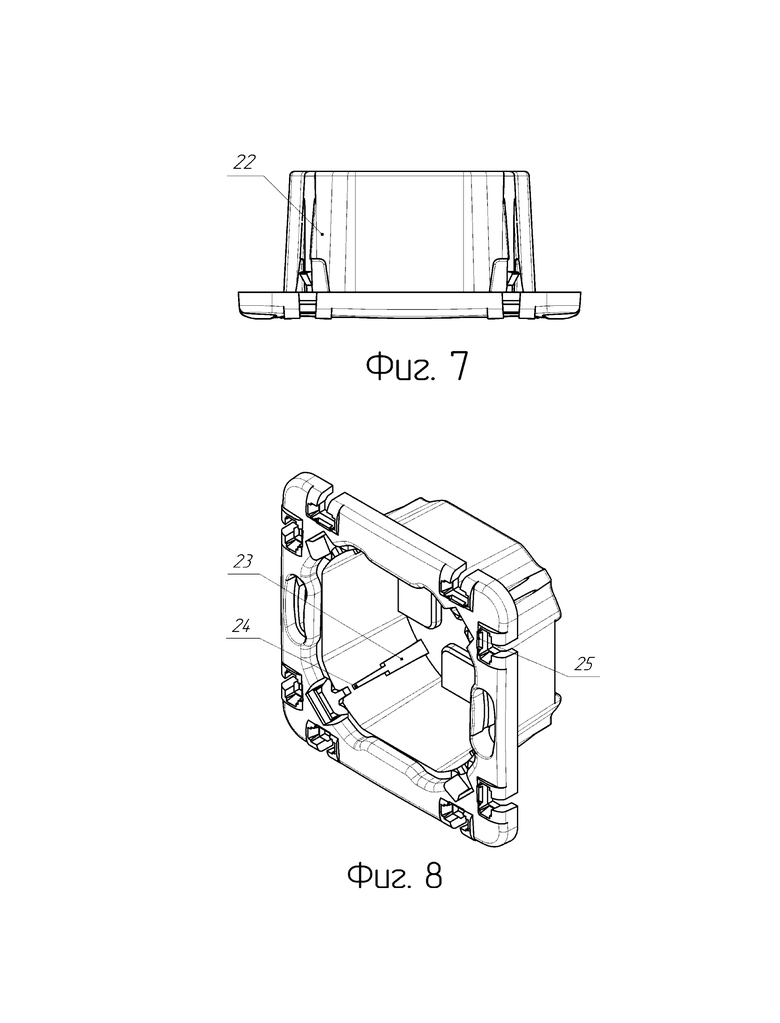

На фигурах 6 и 7 представлены виды сзади и сверху корпуса соответственно.

Корпус состоит из прямоугольной консоли поз. 13, имеющей в передней части проем поз. 14, и по меньшей мере два средства соединения с электромонтажной коробкой поз. 17, представляющие собой продолговатые отверстия, расположенные на периферии параллельных сторон поз. 15 консоли корпуса, и состоит из тыльной части корпуса поз. 22, входящей в полость электромонтажной коробки. Консоль корпуса содержит на каждой из внешних сторон поз. 15 по меньшей мере одно посадочное место связующего элемента поз. 16, комплементарно сопрягающееся по форме с наконечником данного связующего элемента, и содержит средство соединения с защелкивающимся элементом лицевой вставки поз. 19.

Корпус содержит крепление крышки передней, представляющее собой средство соединения с защелкивающимся элементом данной крышки поз. 18. Тыльная часть корпуса поз. 22 содержит отверстие поз. 20, 21, предназначенное для осуществления связи внутренней детали или сборочной единицы электронного устройства с внешним соединителем, кабелем или проводом.

На фигуре 8 показана изометрическая проекция корпуса. Корпус содержит бобышку поз. 23, расположенную на произвольной глубине внутри корпуса, и по меньшей мере одну площадку поз. 24, расположенную на бобышке, служащую для установки внутренней детали или сборочной единицы электронного устройства.

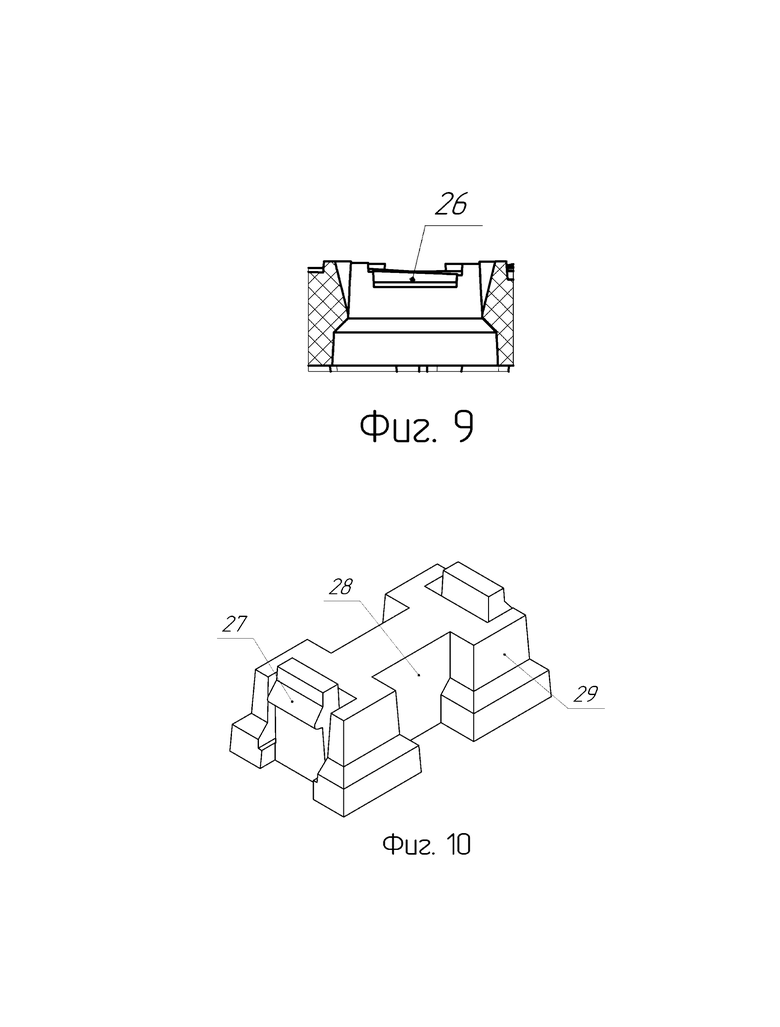

На фигуре 9 представлен вид с разрезом посадочного места связующего элемента поз. 16.

На фигуре 10 представлен пример реализации связующего элемента, используемого с корпусом, представленном на фигуре 5-8. Связующий элемент состоит из защелкивающегося элемента поз. 27, перемычки поз. 28, а также наконечника поз. 29, имеющего форму, идентичную посадочному месту связующего элемента поз. 16 в корпусе. Основная функция данного элемента - это соединение нескольких корпусов между собой, а также их взаимное выравнивание.

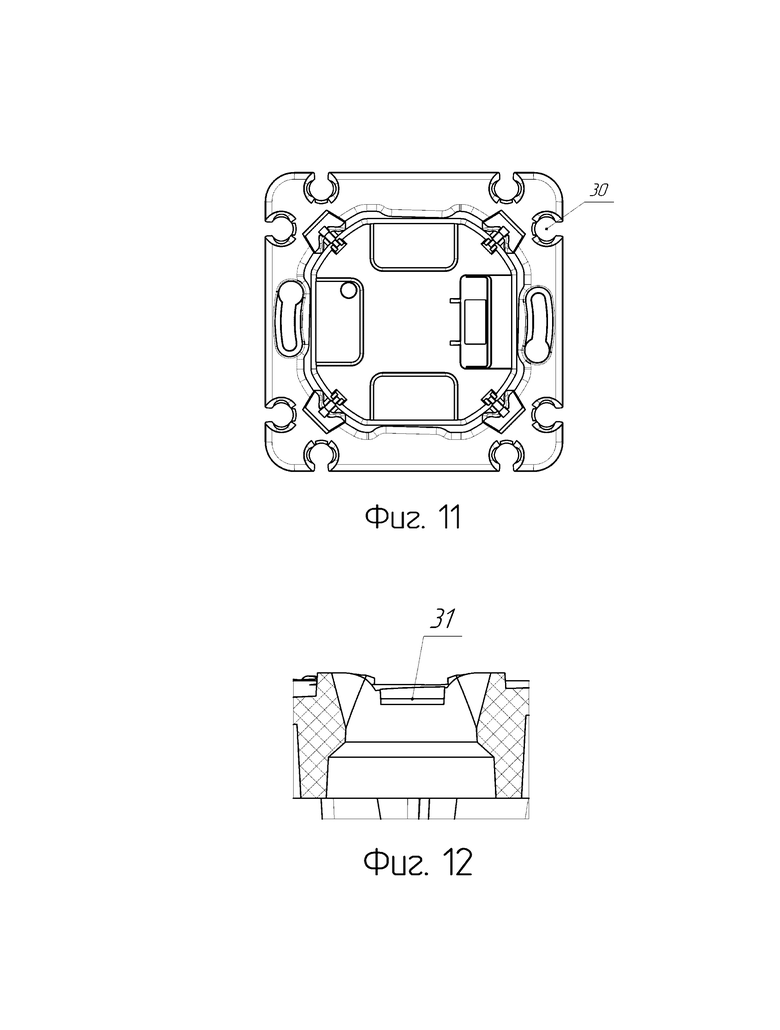

На фигуре 11 представлен пример реализации корпуса, имеющего посадочное место связующего элемента поз. 30. Вид с разрезом элемента поз. 30 представлен на фигуре 12.

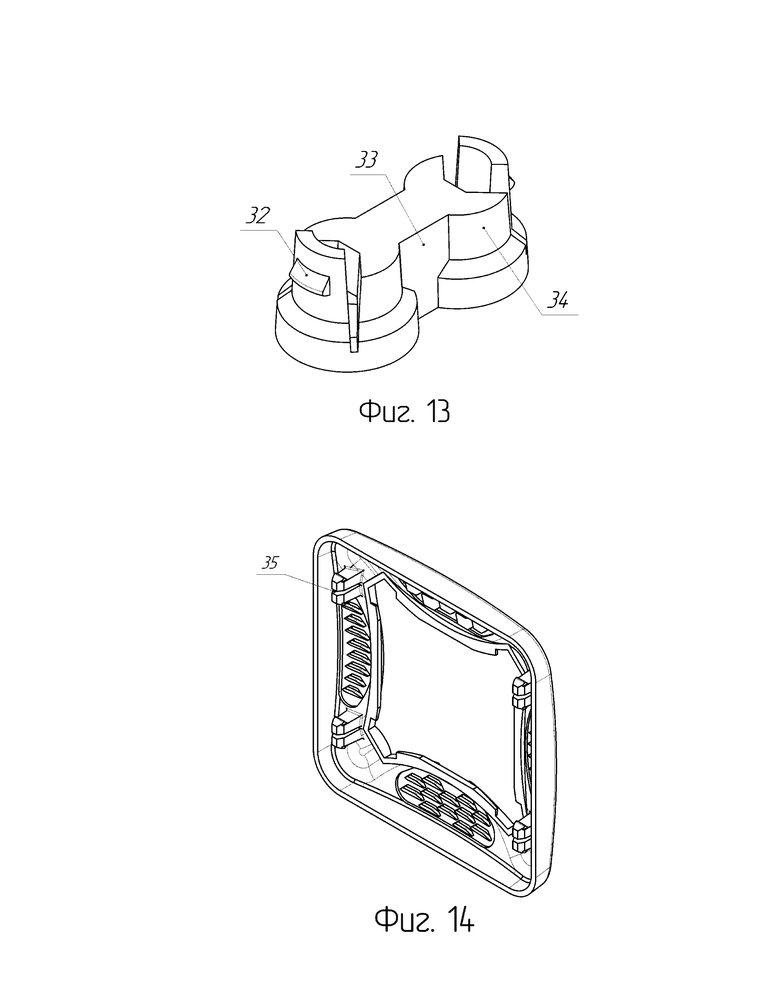

На фигуре 13 показан пример реализации связующего элемента, используемого с корпусом, представленном на фигуре 11.

По аналогии с элементом, представленным на фигуре 10, связующий элемент, показанный на фигуре 13 состоит из защелкивающегося элемента поз. 32, перемычки поз. 33, а также наконечника поз. 34, имеющего форму, идентичную посадочному месту связующего элемента поз. 30 в корпусе.

Учитывая, что корпус и связующий элемент изготавливаются методом литья пластика под давлением, они имеют литейные уклоны. При сопряжении наконечника связующего элемента поз. 29, 34 с посадочным местом связующего элемента поз. 16, 30 соответственно, происходит его центрирование в данном посадочном месте. Дополнительно связующий элемент фиксируется с помощью защелкивающегося элемента поз. 27, 32, для которой в каждом соединяемом между собой корпусе имеется средство соединения с защелкивающимся элементом связующего элемента поз. 25, 26, 31.

При объединении нескольких корпусов между собой в блок устройств при помощи связующего элемента обеспечивается достаточно точное и жесткое выравнивание электронных устройств в трех плоскостях.

Посадочное место связующего элемента является также средством соединения с защелкивающимся элементом декоративной рамки.

Декоративная рамка выполняет роль фальшпанели и является внешней декоративной частью электронного устройства, устанавливаемой снаружи при монтаже данного устройства в месте установки.

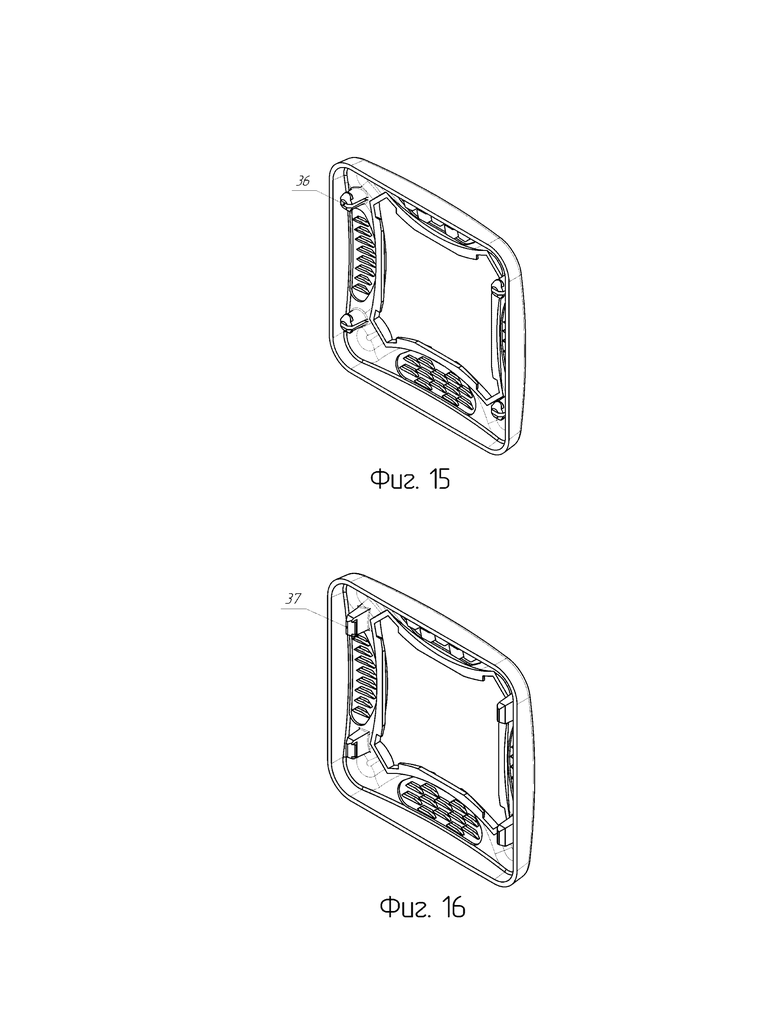

На фигурах 14 и 15 представлены примеры реализации декоративных рамок, содержащих защелкивающийся элемент поз.35, 36, имеющий парную конфигурацию.

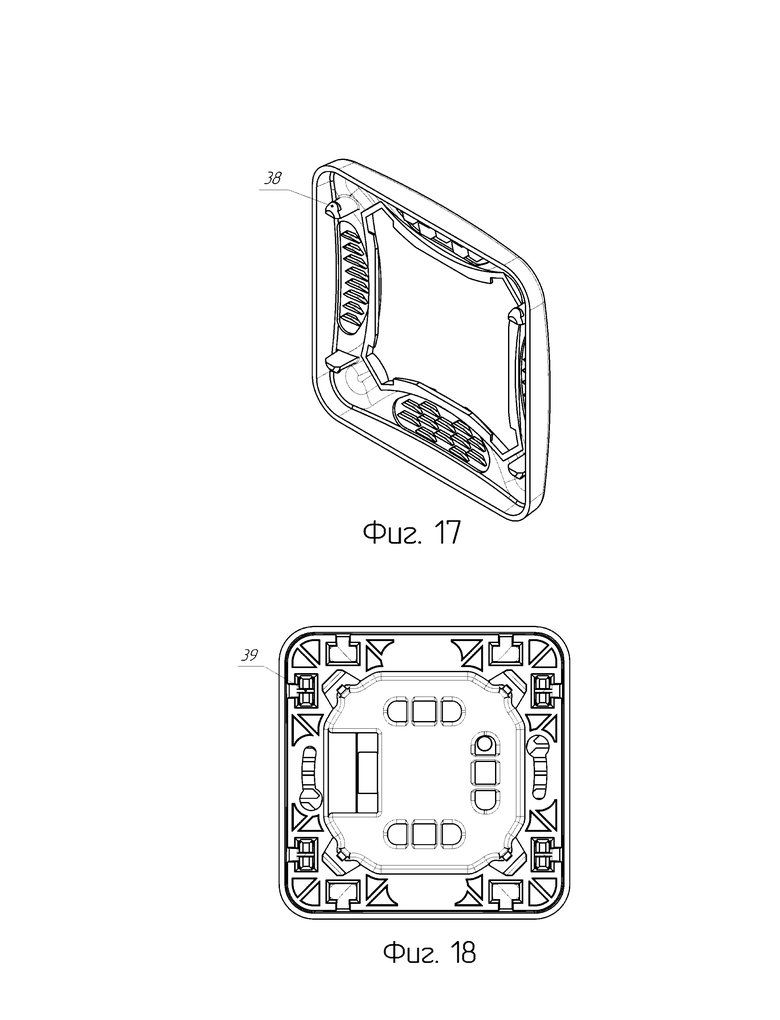

На фигурах 16 и 17 представлены примеры реализации декоративных рамок, содержащих защелкивающийся элемент поз.37, 38, имеющий одинарную конфигурацию.

На фигуре 18 показан пример сопряжения защелкивающегося элемента декоративной рамки поз. 39, имеющего парную конфигурацию, представленного на фигуре 14, с посадочным местом связующего элемента поз. 16 в корпусе.

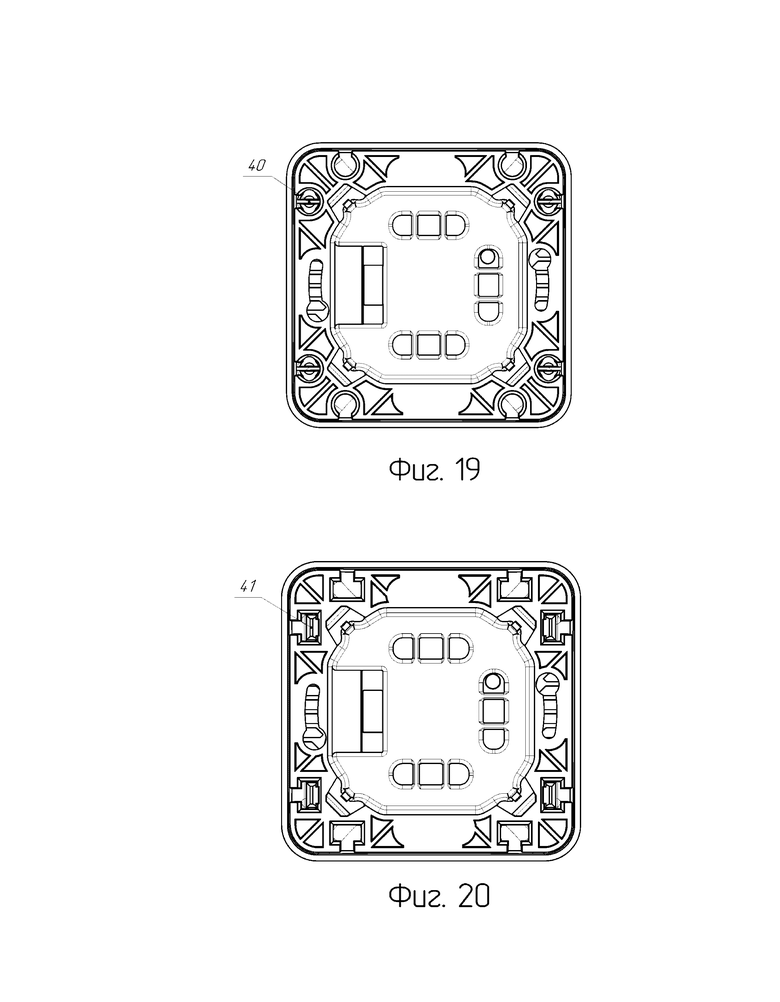

На фигуре 19 показан пример сопряжения защелкивающегося элемента декоративной рамки поз. 40, имеющего парную конфигурацию, представленного на фигуре 15, с посадочным местом связующего элемента поз. 30 в корпусе.

На фигуре 20 показан пример сопряжения защелкивающегося элемента декоративной рамки поз. 41, имеющего одинарную конфигурацию, представленного на фигуре 16, с посадочным местом связующего элемента поз. 16 в корпусе.

Примеры сопряжения защелкивающегося элемента декоративной рамки поз. 39, 41, представленные на фигурах 18, 20, с посадочным местом связующего элемента также могут быть применимы и к средству соединения с защелкивающимся элементом декоративной рамки поз. 4, представленному на фигуре 1.

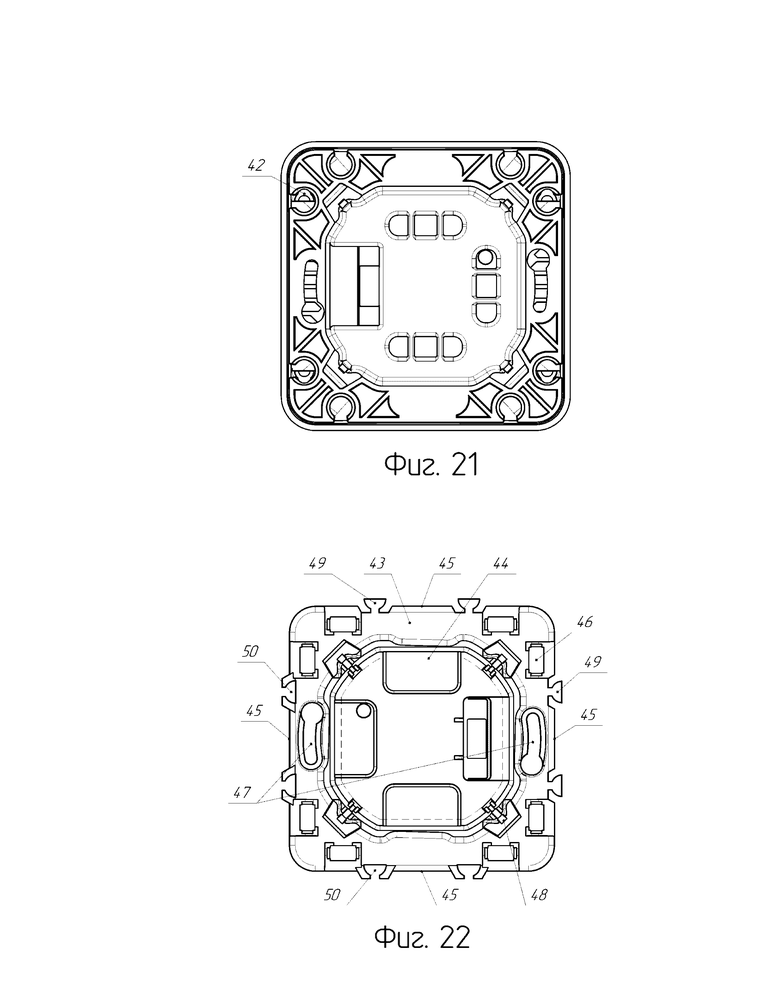

На фигуре 21 показан пример сопряжения защелкивающегося элемента декоративной рамки поз. 42, имеющего одинарную конфигурацию, представленного на фигуре 17, с посадочным местом связующего элемента поз. 30 в корпусе.

На фигуре 22 представлен вид спереди корпуса электронного устройства, устанавливаемого в электромонтажные коробки.

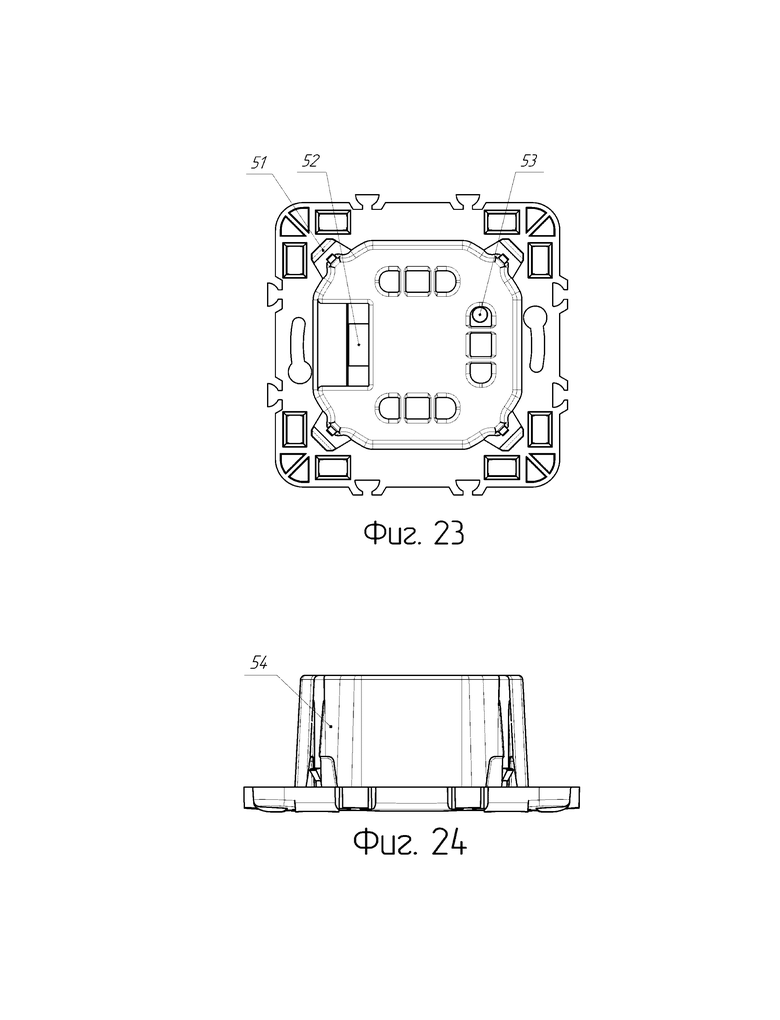

На фигурах 23 и 24 представлены виды сзади и сверху корпуса соответственно.

Корпус состоит из прямоугольной консоли поз. 43, имеющей в передней части проем поз. 44, и по меньшей мере два средства соединения с электромонтажной коробкой поз. 47, представляющие собой продолговатые отверстия, расположенные на периферии параллельных сторон поз. 45 консоли корпуса, и состоит из тыльной части корпуса поз. 54, входящей в полость электромонтажной коробки. Консоль корпуса поз. 43 содержит средство соединения с защелкивающимся элементом декоративной рамки поз. 46 и средство соединения с защелкивающимся элементом лицевой вставки поз. 51.

Каждая из двух внешних сторон наружного контура поз. 45 консоли корпуса содержит по меньшей мере один гребень поз. 49, комплементарно сопрягающийся по форме с пазом поз. 50, расположенным строго напротив гребня, находящимся на противоположной внешней стороне наружного контура консоли корпуса.

При объединении нескольких корпусов между собой в блок устройств происходит сопряжение гребня поз. 49 и паза поз. 50 консолей смежных корпусов, обеспечивая взаимное выравнивание электронных устройств в двух плоскостях.

Корпус содержит крепление крышки передней, представляющее собой средство соединения с защелкивающимся элементом данной крышки поз. 48. Тыльная часть корпуса поз. 54 содержит отверстие поз. 52, 53, предназначенное для осуществления связи внутренней детали или сборочной единицы электронного устройства с внешним соединителем, кабелем или проводом.

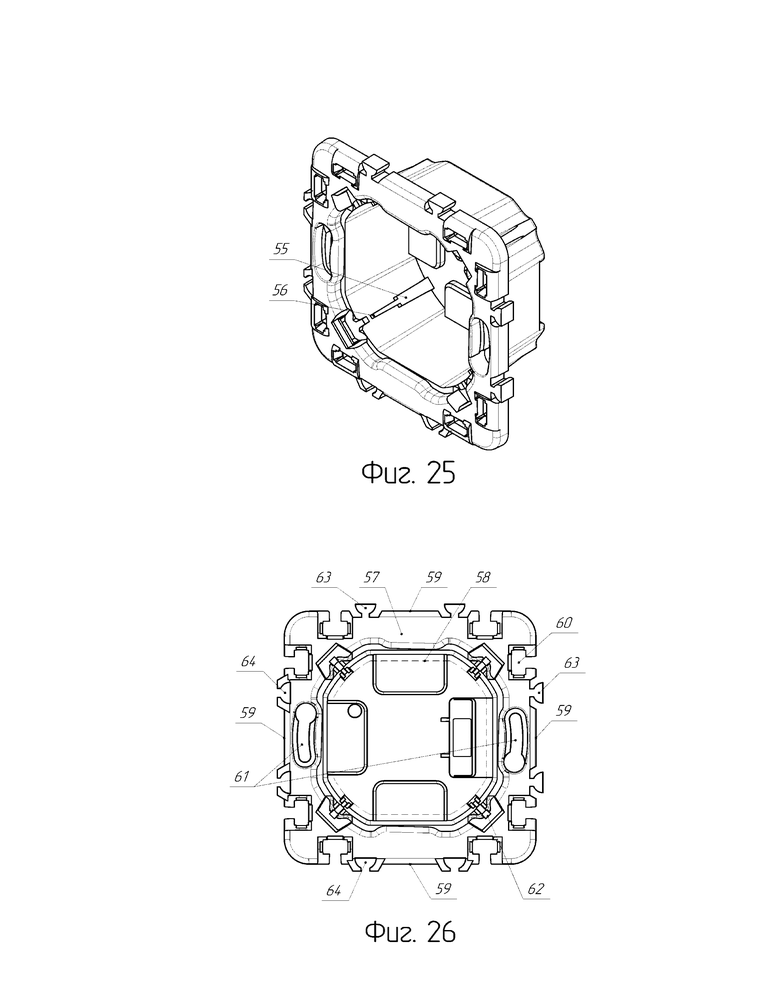

На фигуре 25 показана изометрическая проекция корпуса. Корпус содержит бобышку поз. 55, расположенную на произвольной глубине внутри корпуса, и по меньшей мере одну площадку поз. 56, расположенную на бобышке, служащую для установки внутренней детали или сборочной единицы электронного устройства.

На фигуре 26 представлен вид спереди корпуса электронного устройства, устанавливаемого в электромонтажные коробки.

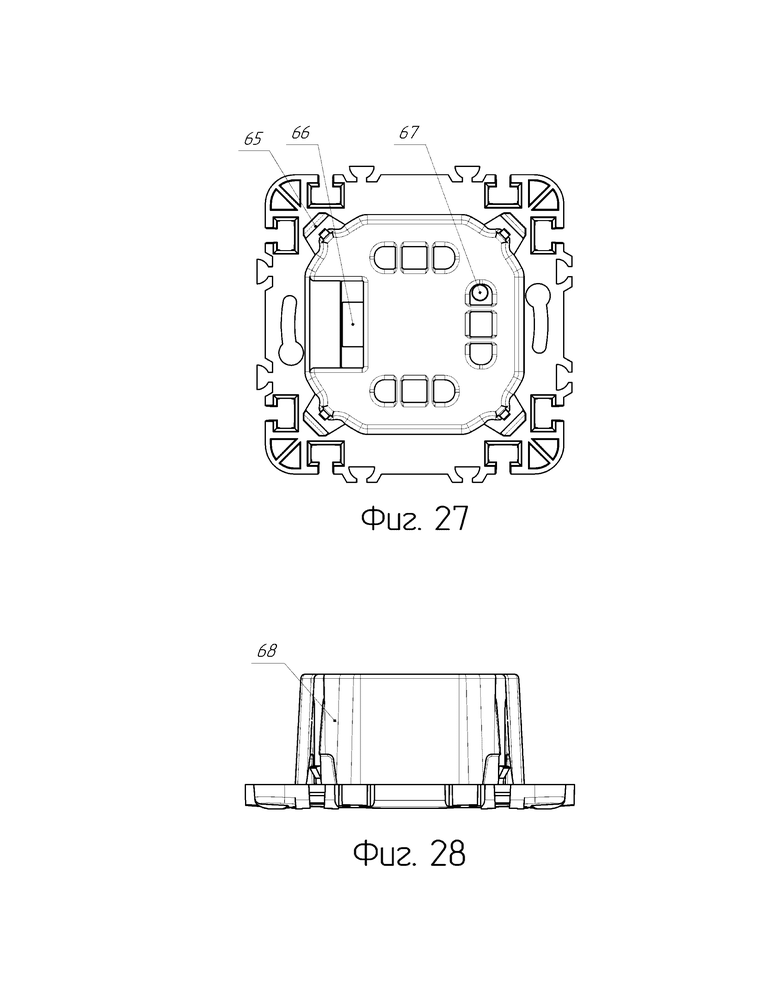

На фигурах 27 и 28 представлены виды сзади и сверху корпуса соответственно.

Корпус состоит из прямоугольной консоли поз. 57, имеющей в передней части проем поз. 58, и по меньшей мере два средства соединения с электромонтажной коробкой поз. 61, представляющие собой продолговатые отверстия, расположенные на периферии параллельных сторон поз. 59 консоли корпуса, и состоит из тыльной части корпуса поз. 68, входящей в полость электромонтажной коробки. Консоль корпуса содержит на каждой из внешних сторон поз. 59 по меньшей мере одно посадочное место для связующего элемента поз. 60, комплементарно сопрягающееся по форме с наконечником данного связующего элемента, и содержит средство соединения с защелкивающимся элементом лицевой вставки поз. 65.

Каждая из двух внешних сторон наружного контура поз. 59 консоли корпуса содержит по меньшей мере один гребень поз. 63, комплементарно сопрягающийся по форме с пазом поз. 64, расположенным строго напротив гребня, находящимся на противоположной внешней стороне наружного контура консоли корпуса.

Корпус содержит крепление крышки передней, представляющее собой средство соединения с защелкивающимся элементом данной крышки поз. 62. Тыльная часть корпуса поз. 68 содержит отверстие поз. 66, 67, предназначенное для осуществления связи внутренней детали или сборочной единицы электронного устройства с внешним соединителем, кабелем или проводом.

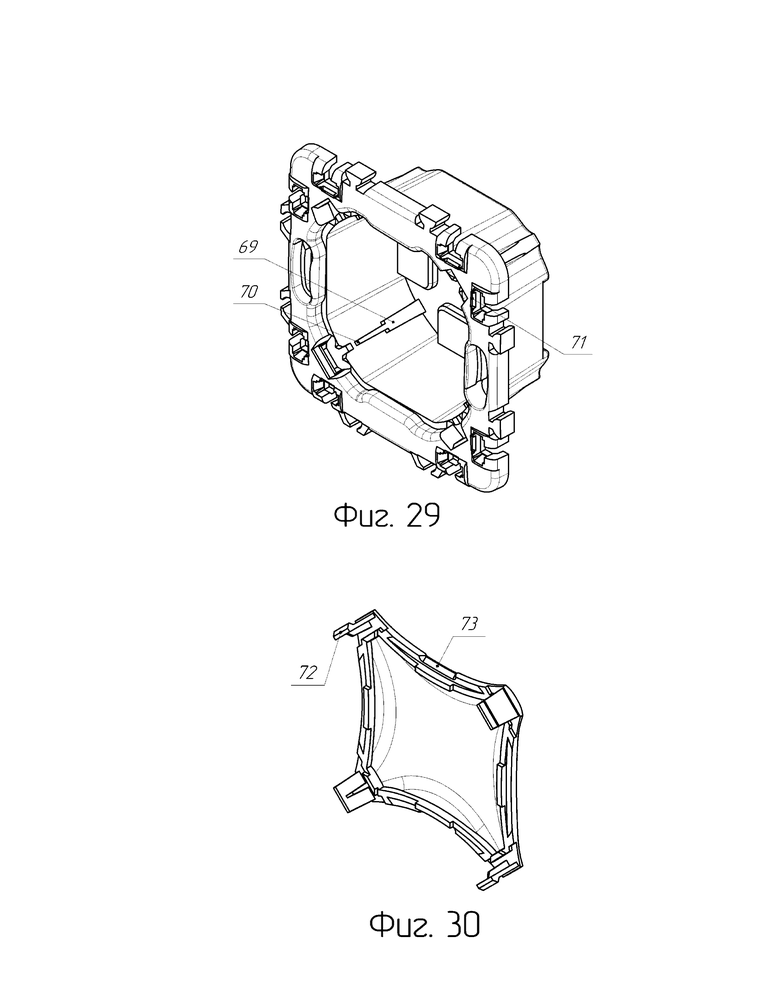

На фигуре 29 показана изометрическая проекция корпуса. Корпус содержит бобышку поз. 69, расположенную на произвольной глубине внутри корпуса, и по меньшей мере одну площадку поз. 70, расположенную на бобышке, служащую для установки внутренней детали или сборочной единицы электронного устройства. Посадочное место связующего элемента поз. 60 имеет средство соединения с защелкивающимся элементом связующего элемента поз. 71.

Объединение нескольких корпусов между собой в блок устройств осуществляется при помощи:

- сопряжения гребня поз. 63 с пазом 64 консолей смежных корпусов, обеспечивая тем самым взаимное выравнивание электронных устройств в двух плоскостях;

- сопряжения наконечника связующего элемента поз. 29 с посадочным местом связующего элемента поз. 60 консолей смежных корпусов, обеспечивая тем самым взаимное выравнивание электронных устройств в трех плоскостях;

- сопряжения гребня поз. 63 с пазом 64 консолей смежных корпусов, и сопряжения наконечника связующего элемента поз. 29 с посадочным местом связующего элемента поз. 60 консолей смежных корпусов, обеспечивая тем самым взаимное выравнивание электронных устройств в трех плоскостях с усиленной механической связью между устройствами.

Помимо этого, применение комбинированной схемы сопряжения смежных консолей корпусов между собой при формировании блока устройств, используемой в данном корпусе, позволяет формировать более монолитные блоки устройств, а также дает возможность сопряжения с корпусом, представленным на фигуре 22-25.

На фигуре 30 представлен пример реализации лицевой вставки.

Лицевая вставка является внешней декоративной частью электронного устройства, устанавливаемой снаружи при монтаже данного устройства в месте установки.

Необходимость лицевой вставки обусловлена:

- оперативным доступом к скрытым органам управления без необходимости демонтажа декоративной рамки;

- унификацией, а именно разным исполнением лицевой вставки, которая может содержать проем для различных устройств внешнего подключения, индикации и управления.

Лицевая вставка содержит защелкивающийся элемент поз. 72, который сопрягается со средством соединения с защелкивающимся элементом лицевой вставки поз. 7, 19, 51, 65, и имеет аналогичное данному средству соединения расположение. Съем лицевой вставки, установленной на устройстве, осуществляется без применения какого - либо инструмента при помощи демонтажной выемки поз. 73.

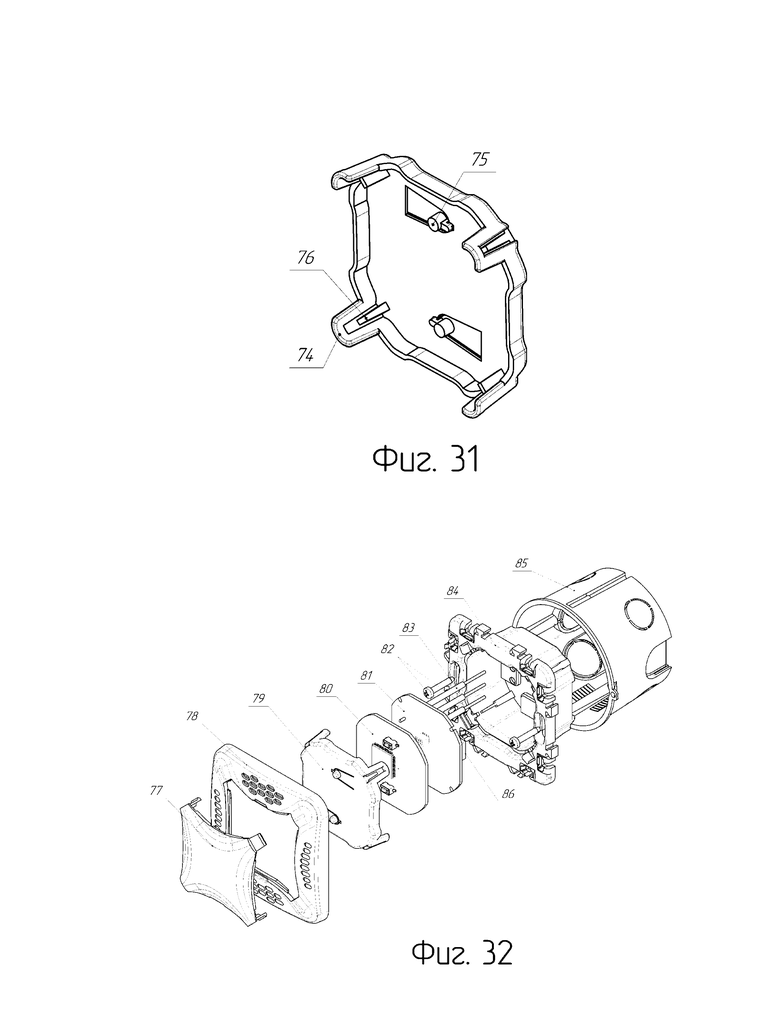

На фигуре 31 представлен пример реализации крышки передней с защелкивающимся элементом.

Крышка передняя содержит защелкивающийся элемент поз. 74, который сопрягается со средством соединения с защелкивающимся элементом крышки передней поз. 6, 18, 48, 62 в корпусе, и имеет аналогичное данному средству соединения расположение. Также крышка передняя имеет прижим крышки передней поз. 76, осуществляющий фиксацию внутренней детали или сборочной единицы электронного устройства, расположенной поперечно, и установленной на площадку поз. 12, 24, 56, 70 внутри корпуса. Для наглядного примера крышка передняя, показанная на фигуре 31, имеет орган управления в виде толкателя кнопки поз. 75.

Установка декоративной рамки и лицевой вставки при монтаже электронного устройства осуществляется защелкиванием без применения какого - либо монтажного инструмента. При установке на электронное устройство декоративная рамка приобретает дополнительную фиксацию со стороны лицевой вставки, так как лицевая вставка устанавливается в последнюю очередь.

На фигуре 32 показан вид с разнесенными частями прототипа электронного устройства, построенного при помощи корпуса, представленного на фигуре 1-4 или 5-8 или 22-25 или 26-29.

Электронное устройство имеет в своем составе: лицевую вставку поз. 77; декоративную рамку поз. 78; крышку переднюю с защелкивающимся элементом поз. 79; внутреннюю сборочную единицу, расположенную поперечно, в виде печатной платы поз. 80, 81; провод по типу ПуГВнг(А)-LS 1×1,5 ГОСТ 31947-2012 поз. 83; корпус поз. 84; элемент внешнего подключения в виде терминального блока поз. 86 по типу PTSM 0,5/X-2,5-V SMD WH [https://www.phoenixcontact.com/ru-pc/produkty/klemmy-dla-pecatnoi-platy-ptsm-05-8-25-v-smd-wh-r44-1814760], смонтированного на тыльной стороне печатной платы поз. 81.

Крепление печатной платы поз. 80, расположенной поперечно, внутри корпуса осуществляется при помощи прижима крышки передней поз. 76.

Крепление печатной платы поз. 81, расположенной поперечно, внутри корпуса осуществляется при помощи межплатных разъемов или жестко впаянных межплатных перемычек.

Электронное устройство устанавливается в электромонтажную коробку поз. 85 и крепится при помощи винтового крепежного элемента данной коробки поз. 82. Объект, в котором установлена электромонтажная коробка поз. 85 не показан.

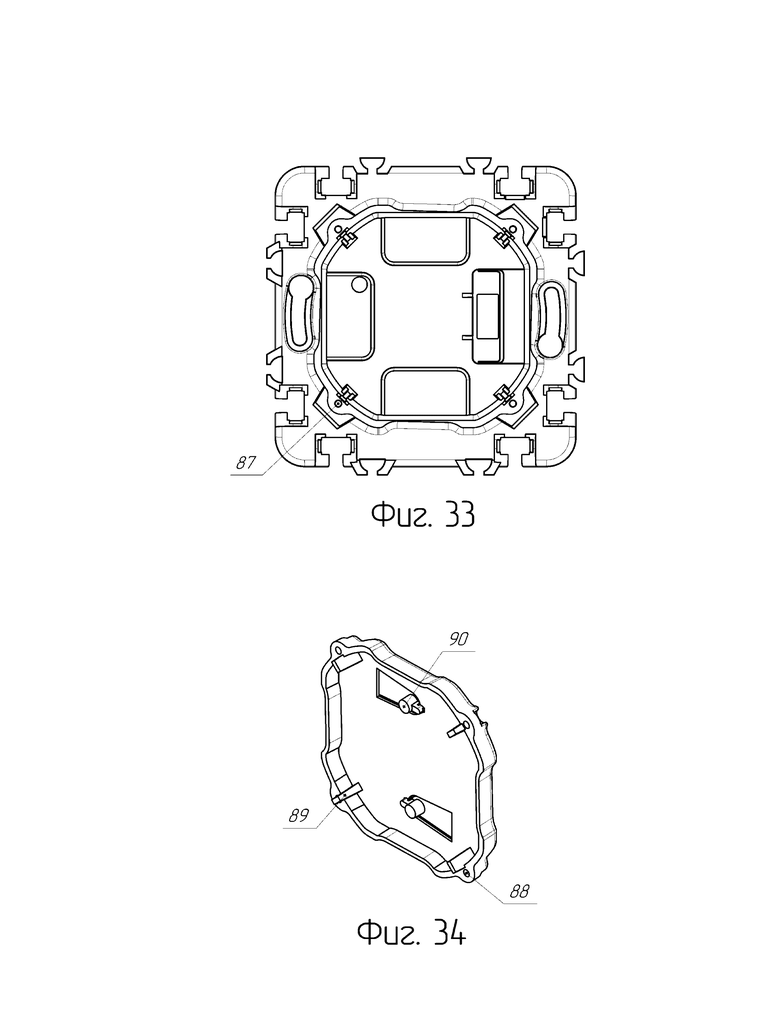

На фигуре 33 представлен вид спереди корпуса электронного устройства, устанавливаемого в электромонтажные коробки. Данный корпус отличается от корпуса, представленного на фигуре 1-4 или 5-8 или 22-25 или 26-29 креплением крышки передней, представляющим собой отверстие для винтового крепежного элемента поз. 87, расположенное со стороны проема поз. 2, 14, 44, 58 в передней части.

На фигуре 34 представлен пример реализации крышки передней с отверстием для винтового крепежного элемента.

Крышка передняя содержит отверстие для винтового крепежного элемента крышки передней поз. 88. Помимо этого крышка передняя имеет прижим крышки передней поз. 89, осуществляющий фиксацию внутренней детали или сборочной единицы электронного устройства, расположенной поперечно, и установленной на площадку поз. 12, 24, 56, 70 внутри корпуса. Для наглядного примера крышка передняя, показанная на фигуре 34, имеет орган управления в виде толкателя кнопки поз. 90.

Прижим крышки передней поз. 76, 89, представленный на фигурах 31, 34, обеспечивает фиксацию внутренней детали или сборочной единицы электронного устройства без применения винтового крепежного элемента. Если в качестве внутренней детали электронного устройства выступает печатная плата без электронных компонентов, то данный способ фиксации позволяет увеличить полезную площадь, отведенную для трассировки. Если в качестве сборочной единицы электронного устройства выступает печатная плата с электронными компонентами, то данный способ фиксации позволяет увеличить полезную площадь, отведенную для трассировки и размещения электронных компонентов. Это достигается за счет отсутствия отверстия и бобышки, предназначенных для винтового крепежного элемента. Также применение данного способа фиксации позволяет снизить производственные издержки, связанные с операцией сверления отверстия во внутренней детали или сборочной единице электронного устройства, предназначенного для винтового крепежного элемента.

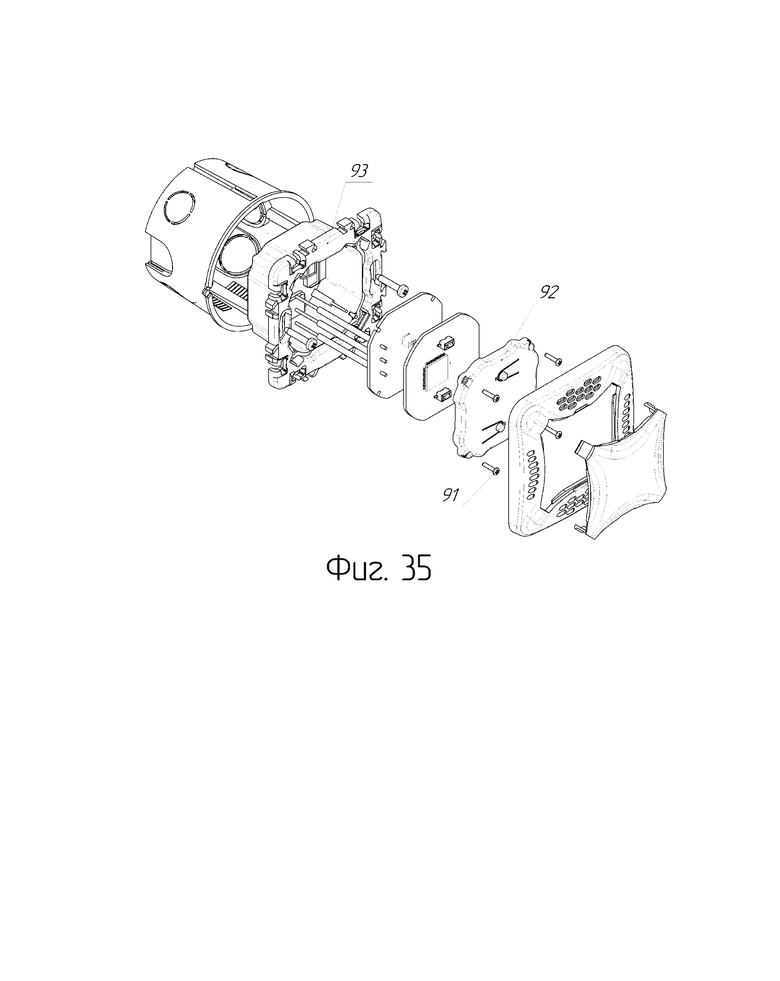

На фигуре 35 показан вид с разнесенными частями прототипа электронного устройства, построенного при помощи корпуса, представленного на фигуре 33.

Электронное устройство отличается от устройства, представленного на фигуре 32 наличием: винтового крепежного элемента крышки передней поз. 91; крышки передней с отверстием для винтового крепежного элемента поз. 92, представленной на фигуре 34; корпуса поз. 93, представленного на фигуре 33.

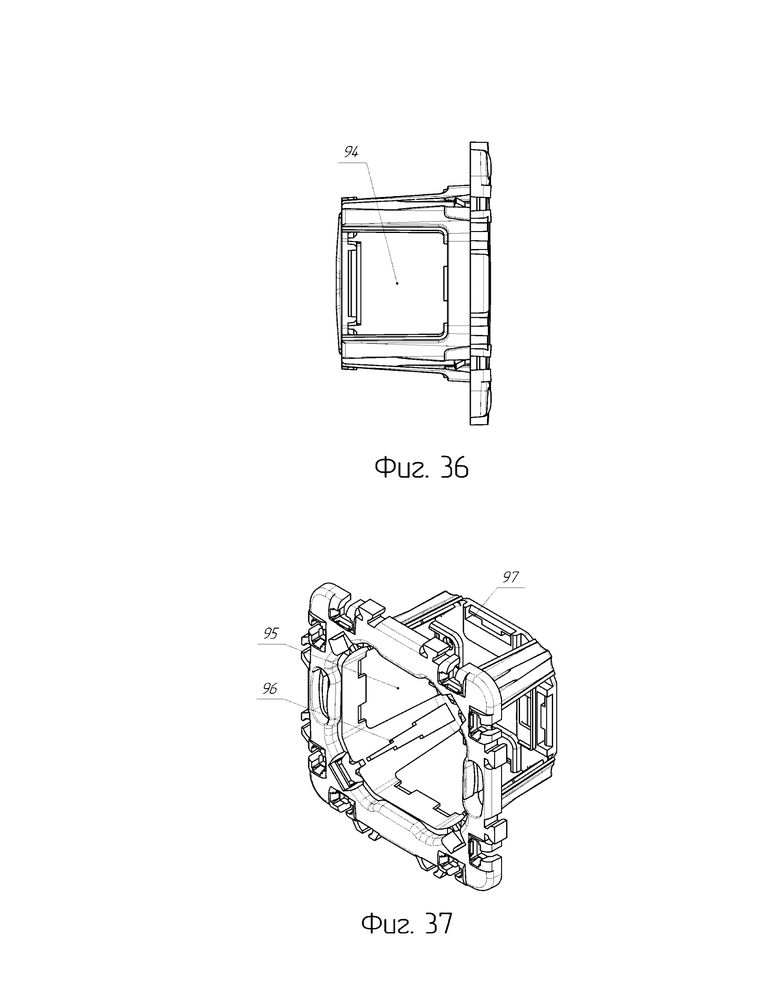

На фигуре 36 представлен вид слева корпуса электронного устройства, устанавливаемого в электромонтажные коробки. На фигуре 37 показан вид корпуса в изометрической проекции. Данный корпус отличается от корпуса, представленного на фигуре 1-4 или 5-8 или 22-25 или 26-29: выемкой в тыльной части корпуса поз. 10, 22, 54, 68 для установки боковой вставки или заглушки поз. 94, 95; средством соединения с защелкивающимся элементом боковой вставки или заглушки поз. 97.

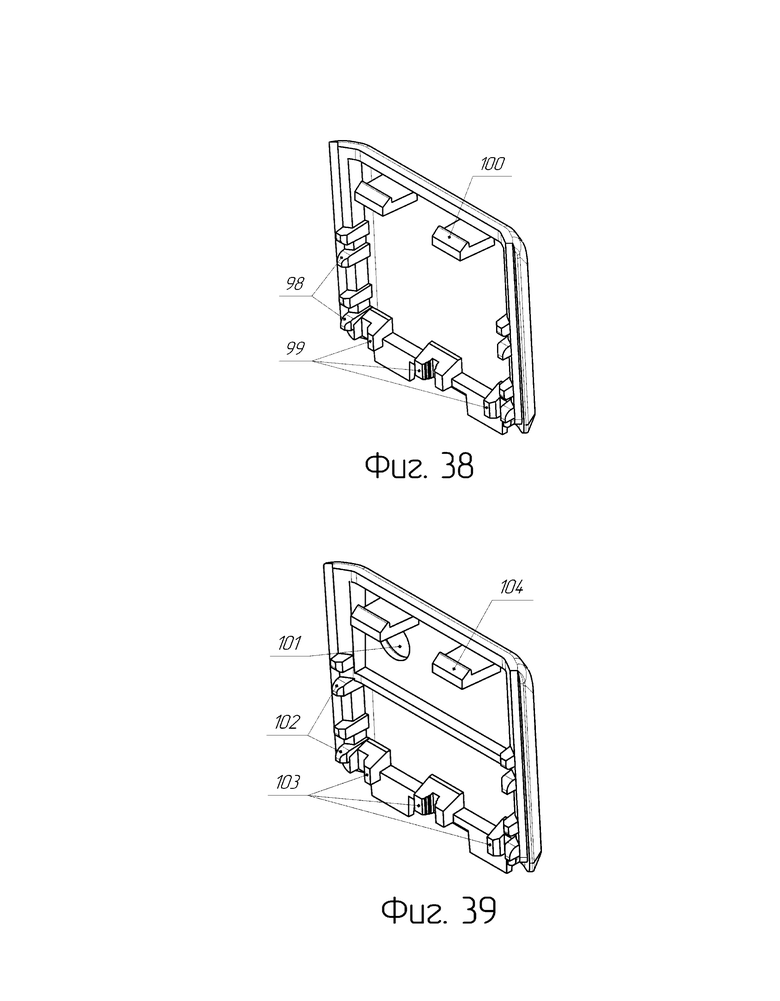

На фигуре 38, 39 представлены примеры реализации заглушки и боковой вставки соответственно, используемых совместно с корпусом, представленным на фигуре 36, 37.

Заглушка или боковая вставка, содержат: защелкивающийся элемент заглушки поз. 100 или защелкивающийся элемент боковой вставки поз. 104, который сопрягается со средством соединения с защелкивающимся элементом заглушки или боковой вставки поз. 97 в корпусе, и осуществляет фиксацию заглушки или боковой вставки в выемке для установки боковой вставки или заглушки поз. 94, 95 в тыльной части корпуса; фиксатор внутренней детали или сборочной единицы электронного устройства, расположенной поперечно поз. 98, 102, который осуществляет торцевую фиксацию внутренней детали или сборочной единицы, или прижим данной внутренней детали или сборочной единицы к площадке поз. 96 внутри корпуса, и содержит фиксатор внутренней детали или сборочной единицы электронного устройства, расположенной продольно поз. 99, 103. В отличие от заглушки, боковая вставка имеет проем боковой вставки поз. 101, служащий для установки элемента внешнего подключения или иного элемента, а также служащий для обеспечения доступа к данному элементу.

Необходимость боковой вставки обусловлена возможностью установки элемента внешнего подключения или иного элемента с определенной стороны тыльной части корпуса, содержащей выемку для установки боковой вставки или заглушки.

Необходимость заглушки обусловлена возможностью закрывать неиспользуемую для установки элемента внешнего подключения или иного элемента сторону тыльной части корпуса, содержащую выемку для установки боковой вставки или заглушки.

Помимо этого, заглушка и боковая вставка обеспечивают фиксацию внутренней детали или сборочной единицы электронного устройства без применения винтового крепежного элемента, что увеличивает полезную площадь, отведенную для трассировки или размещения электронных компонентов, если внутренней деталью или сборочной единицей является печатная плата, и снижает производственные издержки, связанные с операцией сверления отверстия во внутренней детали или сборочной единице, предназначенного для данного крепежного элемента.

Установка боковой вставки или заглушки в тыльную часть корпуса также не требует применения винтового крепежного элемента.

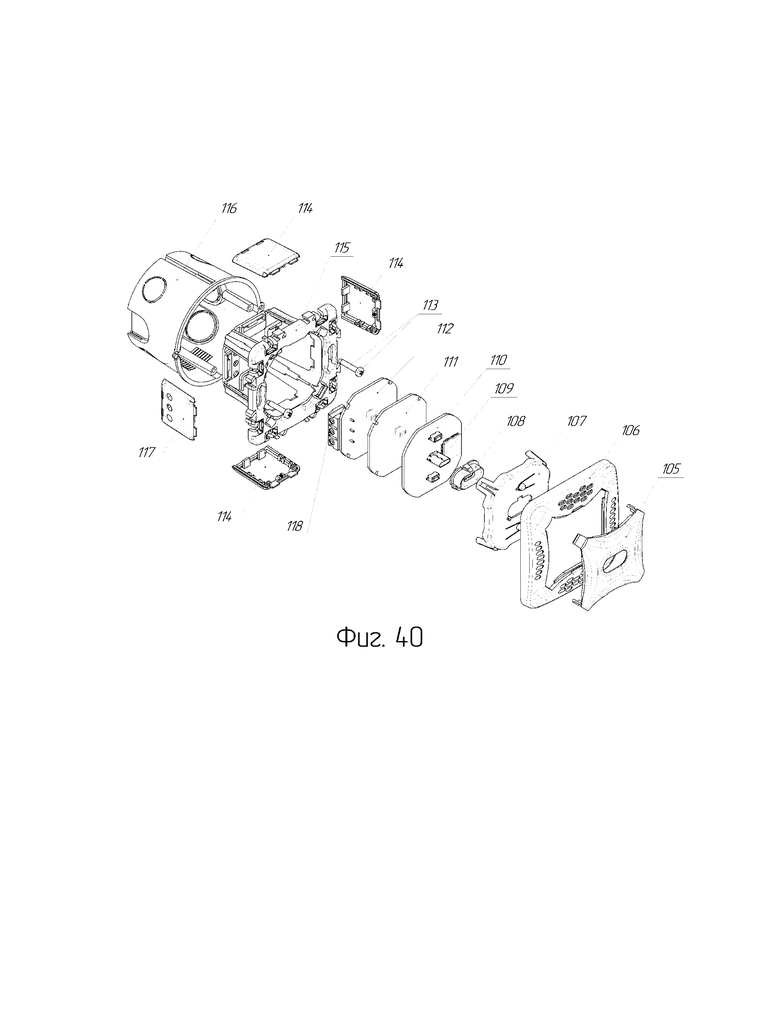

На фигуре 40 показан вид е разнесенными частями прототипа электронного устройства, построенного при помощи корпуса, представленного на фигуре 36, 37.

Электронное устройство имеет в своем составе: лицевую вставку поз. 105; декоративную рамку поз. 106; крышку переднюю с защелкивающимся элементом поз. 107; центральную вставку поз. 108; розетку USB Туре-С поз. 109; внутреннюю сборочную единицу, расположенную поперечно, в виде печатной платы поз. 110, 111, 112; заглушку поз. 114, установленную в неиспользуемую для размещения элемента внешнего подключения или иного элемента выемку в тыльной части корпуса; корпус поз. 115; боковую вставку поз. 117, установленную в выемку тыльной части корпуса, на стороне которой размещен элемент внешнего подключения в виде терминального блока поз. 118 по типу DG300R-7.5 [https://www.degson.com/content/details_552_879420.html?lang=en], смонтированного на тыльной стороне печатной платы поз. 112.

Центральная вставка поз. 108 выполняет роль элемента - адаптера для установки розетки USB Туре-С поз. 109, и фиксируется в крышке передней поз. 107 при помощи защелкивающегося элемента.

Крепление печатной платы поз. 110, расположенной поперечно внутри корпуса, осуществляется при помощи прижима крышки передней поз. 76.

Крепление печатной платы поз. 111, 112, расположенной поперечно внутри корпуса, обеспечивается:

- фиксатором внутренней детали или сборочной единицы электронного устройства, расположенной поперечно поз. 98, 102, и находящемся на заглушке поз. 114 и боковой вставке поз. 117 соответственно;

- межплатными разъемами или жестко впаянными межплатными перемычками;

- фиксатором внутренней детали или сборочной единицы электронного устройства, расположенной поперечно поз. 98, 102, и находящемся на заглушке поз. 114 и боковой вставке поз. 117 соответственно, и межплатными разъемами или жестко впаянными межплатными перемычками.

Электронное устройство устанавливается в электромонтажную коробку поз. 116 и крепится при помощи винтового крепежного элемента данной коробки поз. 113. Объект, в котором установлена электромонтажная коробка поз. 116 не показан.

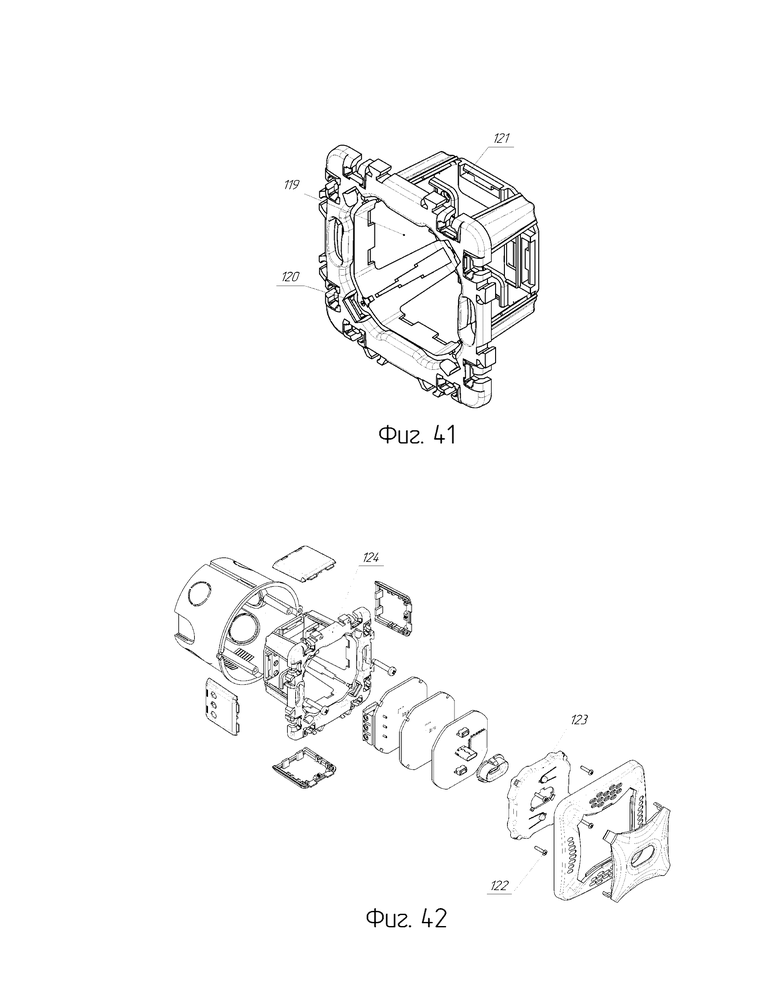

На фигуре 41 представлен вид в изометрической проекции корпуса электронного устройства, устанавливаемого в электромонтажные коробки. Данный корпус отличается от корпуса, представленного на фигуре 1-4 или 5-8 или 22-25 или 26-29: выемкой в тыльной части корпуса поз.10, 22, 54, 68 для установки боковой вставки или заглушки поз. 119; креплением крышки передней, представляющим собой отверстие для винтового крепежного элемента поз. 120, расположенное со стороны проема поз. 2, 14, 44, 58 в передней части; средством соединения с защелкивающимся элементом боковой вставки или заглушки поз. 121.

На фигуре 42 показан вид с разнесенными частями прототипа электронного устройства, построенного при помощи корпуса, представленного на фигуре 41.

Электронное устройство отличается от устройства, представленного на фигуре 40 наличием: винтового крепежного элемента крышки передней поз. 122; крышки передней с отверстием для винтового крепежного элемента поз. 123, представленной на фигуре 34; корпуса поз. 124, представленного на фигуре 41.

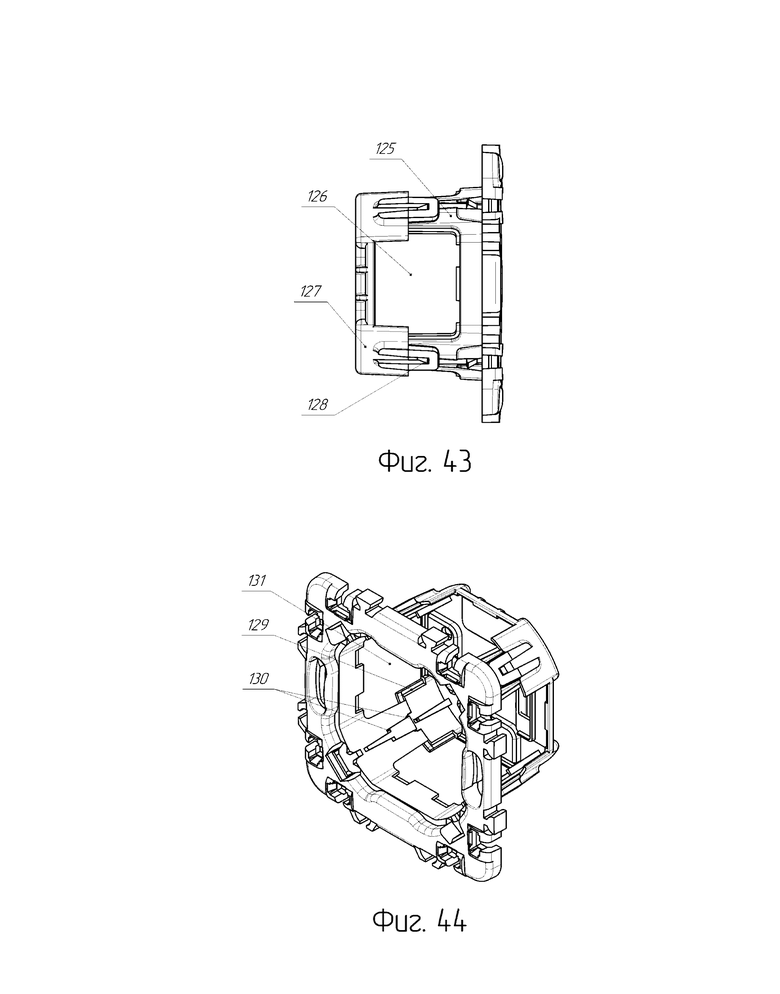

На фигуре 43 представлен вид слева корпуса электронного устройства, устанавливаемого в электромонтажные коробки. На фигурах 44, 45 показаны виды корпуса в изометрической проекции. Данный корпус отличается от корпуса, представленного на фигуре 1-4 или 5-8 или 22-25 или 26-29: разъемной тыльной частью корпуса поз. 125; выемкой в тыльной части корпуса для установки боковой вставки или заглушки поз. 126; фиксирующим элементом боковой вставки или заглушки поз. 129, 132, комплементарно сопрягающимся по форме с направляющим элементом боковой вставки или заглушки; средством соединения с разъемной частью корпуса поз. 127 в виде защелкивающегося элемента поз. 128.

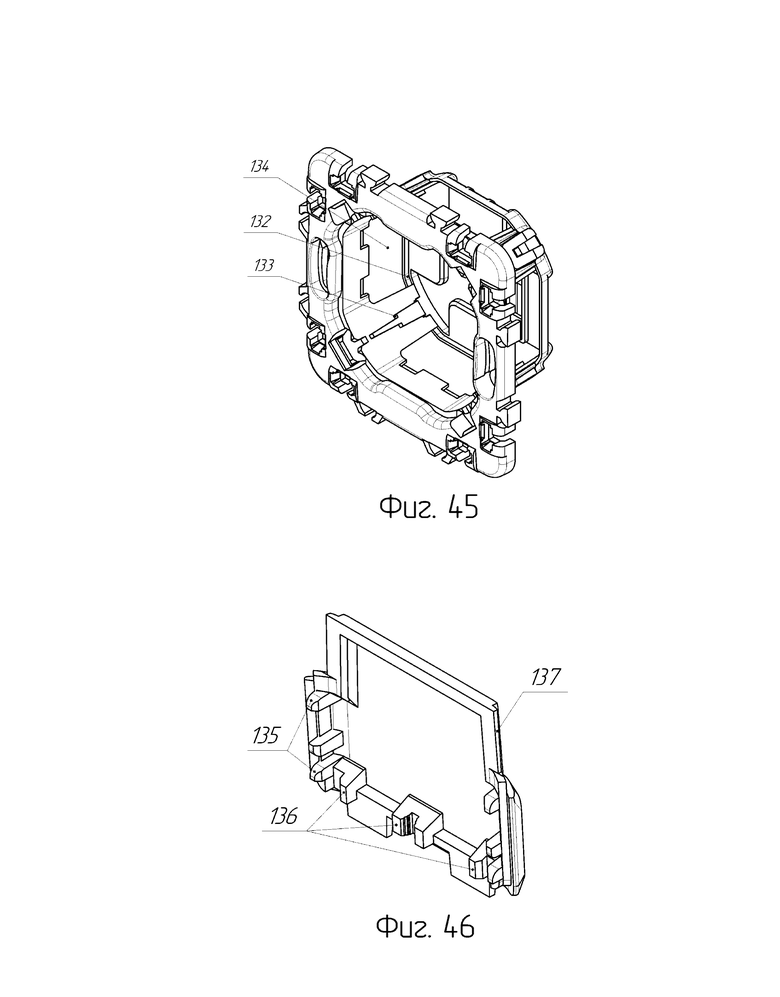

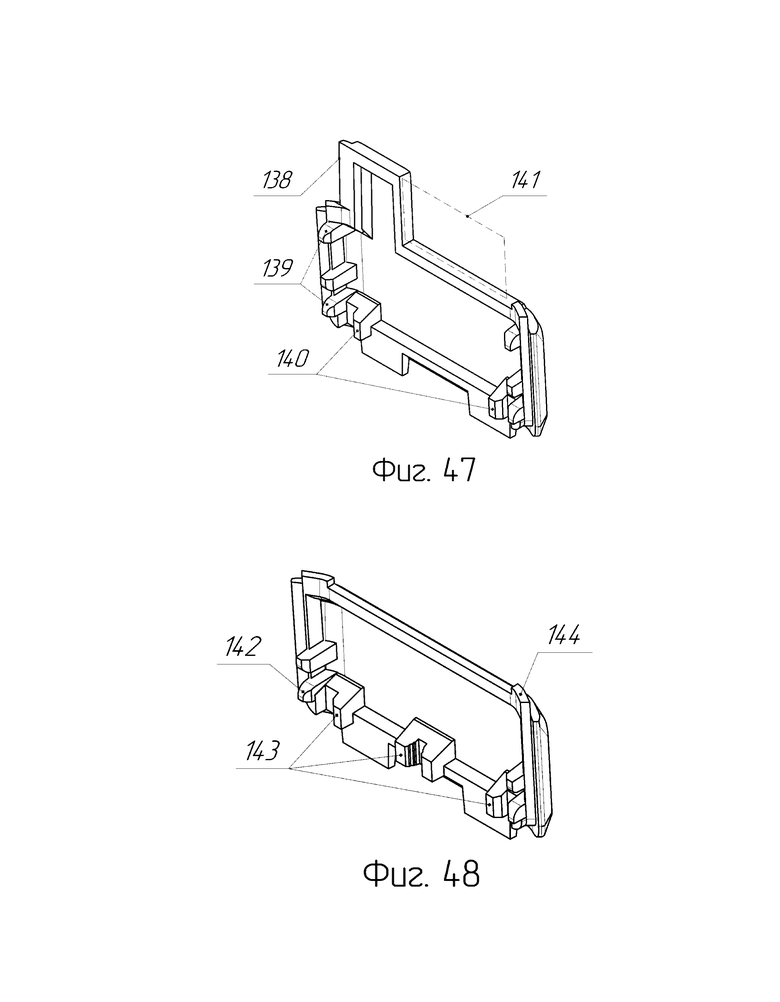

На фигуре 46 и 47 показан пример реализации заглушки и боковой вставки соответственно, используемых совместно с корпусом, представленным на фигуре 44.

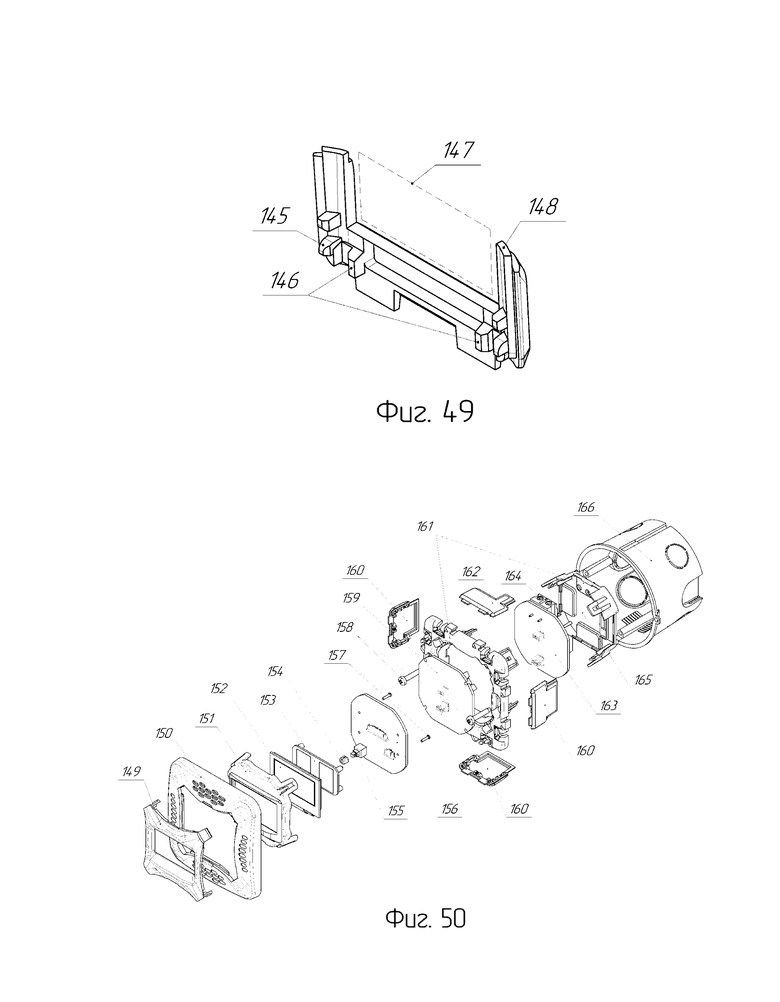

На фигуре 48 и 49 показан пример реализации заглушки и боковой вставки соответственно, используемых совместно с корпусом, представленным на фигуре 45.

Заглушка или боковая вставка, представленные на фигурах 46, 47 содержат: фиксатор внутренней детали или сборочной единицы электронного устройства, расположенной поперечно поз. 135, 139, который осуществляет торцевую фиксацию внутренней детали или сборочной единицы, или прижим данной внутренней детали или сборочной единицы к площадке поз. 130 внутри корпуса; фиксатор внутренней детали или сборочной единицы электронного устройства, расположенной продольно поз. 136, 140; направляющий элемент поз. 137, 138, комплементарно сопрягающийся по форме с фиксирующим элементом боковой вставки или заглушки поз. 129 в корпусе, и осуществляющий фиксацию боковой или заглушки вставки в выемке для установки боковой вставки или заглушки поз. 131 в тыльной части корпуса.

Заглушка или боковая вставка, представленные на фигурах 48, 49 содержат: фиксатор внутренней детали или сборочной единицы электронного устройства, расположенной поперечно поз. 142, 145, который осуществляет торцевую фиксацию внутренней детали или сборочной единицы, или прижим данной внутренней детали или сборочной единицы к площадке поз. 133 внутри корпуса; фиксатор внутренней детали или сборочной единицы электронного устройства, расположенной продольно поз. 143, 146; направляющий элемент поз. 144, 148 комплементарно сопрягающийся по форме с фиксирующим элементом боковой вставки или заглушки поз. 132 в корпусе, и осуществляющий фиксацию заглушки или боковой вставки в выемке для установки боковой вставки или заглушки поз. 134 в тыльной части корпуса. В отличие от заглушки, боковая вставка имеет проем боковой вставки поз. 141, 147, служащий для установки элемента внешнего подключения или иного элемента, а также служащий для обеспечения доступа к данному элементу.

На фигуре 50 показан вид с разнесенными частями прототипа электронного устройства с увеличенной глубиной установки в электромонтажные коробки, построенного при помощи корпуса, представленного на фигуре 44.

Электронное устройство имеет в своем составе: лицевую вставку поз. 149; декоративную рамку поз. 150; крышку переднюю с защелкивающимся элементом поз. 151; сенсорный графический OLED дисплей по типу WEO012864A-CTP фирмы Winstar Display Co. Ltd поз.152; держатель - подставку OLED дисплея с клеящим элементом поз. 153; толкатель кнопки поз. 154; кнопку выключения питания электронного устройства поз. 155; внутреннюю сборочную единицу, расположенную поперечно, в виде печатной платы поз. 156, 159, 163; саморез поз. 157 крепления держателя - подставки поз. 153 к печатной плате поз. 156; заглушку поз. 160, установленную в неиспользуемую для размещения элемента внешнего подключения или иного элемента выемку в тыльной части корпуса; корпус поз. 161, который содержит также разъемную часть корпуса поз. 165; боковую вставку поз. 162, установленную в выемку тыльной части корпуса, на стороне которой размещен элемент внешнего подключения в виде терминального блока поз. 164 по типу DG300R-7.5, смонтированного на тыльной стороне печатной платы поз. 163.

Крепление печатной платы поз. 156, расположенной поперечно внутри корпуса, осуществляется при помощи прижима крышки передней поз. 76.

Крепление печатной платы поз. 159, 163, расположенной поперечно внутри корпуса, обеспечивается:

- фиксатором внутренней детали или сборочной единицы электронного устройства, расположенной поперечно поз. 135, 139, и находящемся на заглушке поз. 160 и боковой вставке поз. 162 соответственно;

- межплатными разъемами или жестко впаянными межплатными перемычками;

- фиксатором внутренней детали или сборочной единицы электронного устройства, расположенной поперечно поз. 135, 139, и находящемся на заглушке поз. 160 и боковой вставке поз. 162 соответственно, и межплатными разъемами или жестко впаянными межплатными перемычками.

Электронное устройство устанавливается в электромонтажную коробку поз. 166 и крепится при помощи винтового крепежного элемента данной коробки поз. 158. Объект, в котором установлена электромонтажная коробка поз. 166 не показан.

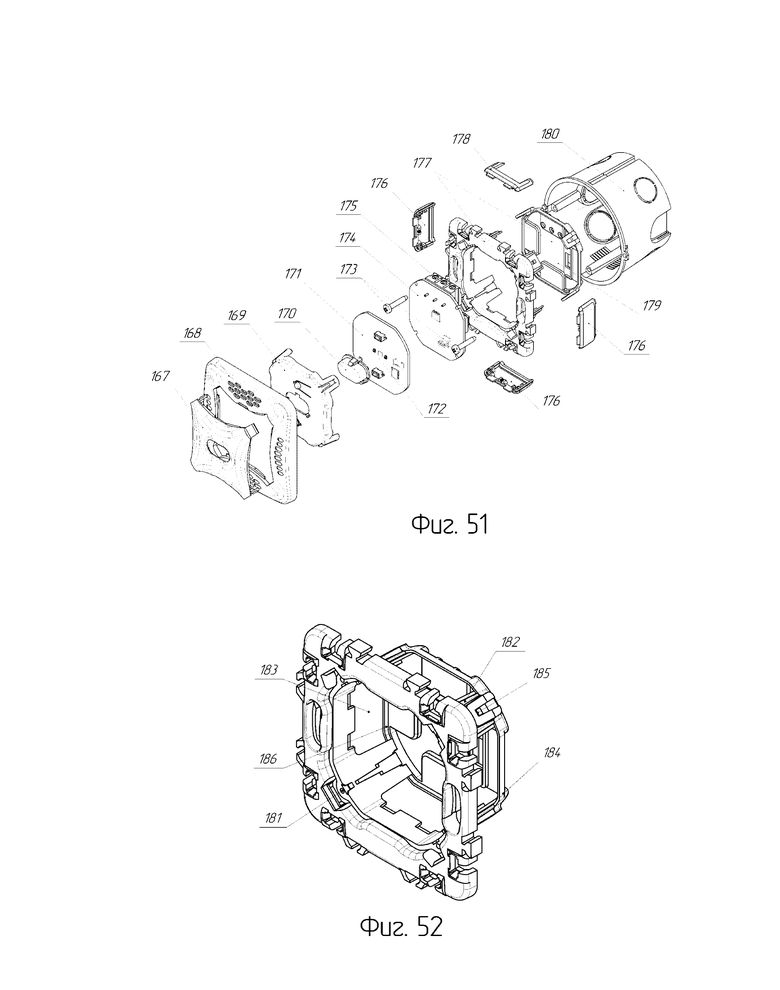

На фигуре 51 показан вид с разнесенными частями прототипа электронного устройства с уменьшенной глубиной установки в электромонтажные коробки, построенного при помощи корпуса, представленного на фигуре 45.

Электронное устройство имеет в своем составе: лицевую вставку поз. 167; декоративную рамку поз. 168; крышку переднюю с защелкивающимся элементом поз. 169; центральную вставку со световодом поз. 170; внутреннюю сборочную единицу, расположенную поперечно, в виде печатной платы поз. 171, 174; SMD светодиод поз. 172, смонтированный на печатной плате поз. 171; заглушку поз. 176, установленную в неиспользуемую для размещения элемента внешнего подключения или иного элемента выемку в тыльной части корпуса; корпус поз. 177, который содержит также разъемную часть корпуса поз. 179; боковую вставку поз. 178, установленную в выемку тыльной части корпуса, на стороне которой размещен элемент внешнего подключения в виде терминального блока поз. 175 по типу DG300R-7.5, смонтированного на тыльной стороне печатной платы поз. 174.

Центральная вставка поз. 170 выполняет роль элемента - адаптера, обеспечивающего вывод световой индикации от SMD светодиода поз. 172, и фиксируется в крышке передней поз. 169 при помощи защелкивающегося элемента.

Крепление печатной платы поз. 171, расположенной поперечно внутри корпуса, осуществляется при помощи прижима крышки передней поз. 76.

Крепление печатной платы поз. 174, расположенной поперечно внутри корпуса, обеспечивается:

- фиксатором внутренней детали или сборочной единицы электронного устройства, расположенной поперечно поз. 142, 145, и находящемся на заглушке поз. 176 и боковой вставке поз. 178 соответственно;

- межплатными разъемами или жестко впаянными межплатными перемычками;

- фиксатором внутренней детали или сборочной единицы электронного устройства, расположенной поперечно поз. 142, 145, и находящемся на заглушке поз. 176 и боковой вставке поз. 178 соответственно, и межплатными разъемами, или жестко впаянными межплатными перемычками.

Электронное устройство устанавливается в электромонтажную коробку поз. 180 и крепится при помощи винтового крепежного элемента данной коробки поз. 173. Объект, в котором установлена электромонтажная коробка поз. 180 не показан.

На фигуре 52 представлен вид в изометрической проекции корпуса электронного устройства, устанавливаемого в электромонтажные коробки. Данный корпус отличается от корпуса, представленного на фигуре 1-4 или 5-8 или 22-25 или 26-29: креплением крышки передней, представляющим собой отверстие для винтового крепежного элемента поз. 181, расположенное со стороны проема поз. 2, 14, 44, 58 в передней части; разъемной тыльной частью корпуса поз. 182; выемкой в тыльной части корпуса для установки боковой вставки или заглушки поз. 183; фиксирующим элементом боковой вставки или заглушки поз. 186, комплементарно сопрягающимся по форме с направляющим элементом боковой вставки или заглушки; средством соединения с разъемной частью корпуса поз. 184 в виде защелкивающегося элемента поз. 185.

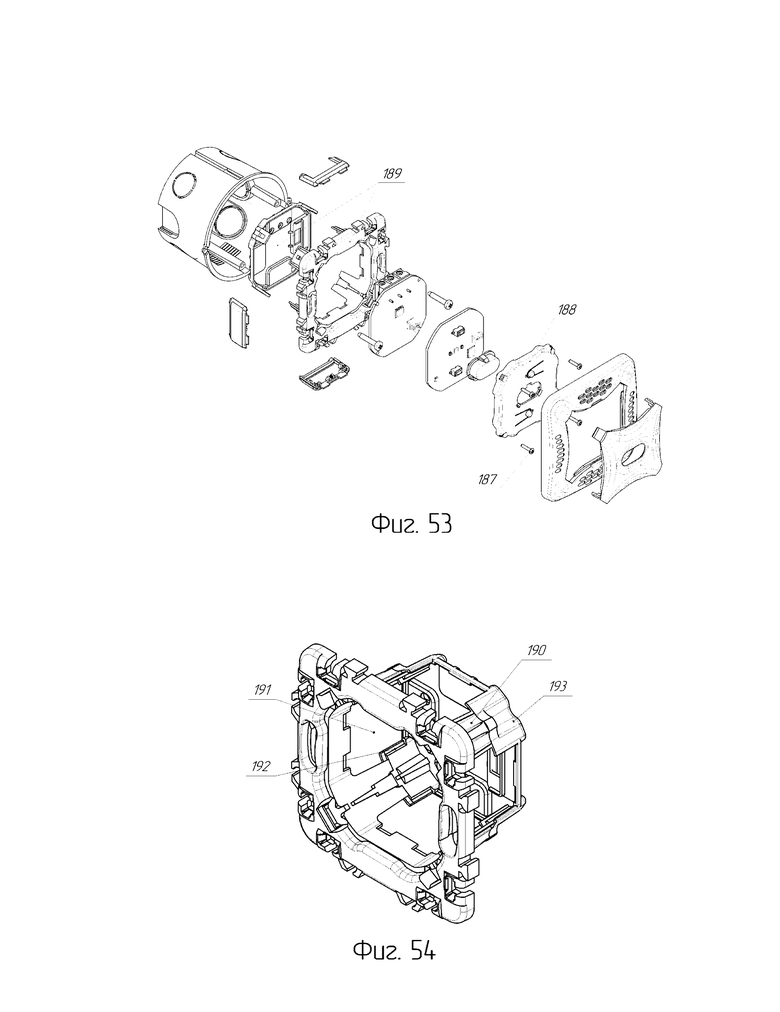

На фигуре 53 показан вид е разнесенными частями прототипа электронного устройства с уменьшенной глубиной установки в электромонтажные коробки, построенного при помощи корпуса, представленного на фигуре 52.

Электронное устройство отличается от устройства, представленного на фигуре 51 наличием: винтового крепежного элемента крышки передней поз. 187; крышки передней с отверстием для винтового крепежного элемента поз. 188, представленной на фигуре 34; корпуса поз. 189, представленного на фигуре 52.

На фигуре 54 представлен вид в изометрической проекции корпуса электронного устройства, устанавливаемого в электромонтажные коробки. Вид сзади корпуса представлен на фигуре 55. Данный корпус отличается от корпуса, представленного на фигуре 1-4 или 5-8 или 22-25 или 26-29: разъемной тыльной частью корпуса поз. 190; выемкой в тыльной части корпуса для установки боковой вставки или заглушки поз. 191; фиксирующим элементом боковой вставки или заглушки поз. 192, комплементарно сопрягающимся по форме с направляющим элементом боковой вставки или заглушки; средством соединения с разъемной частью корпуса поз. 193 в виде отверстия для винтового крепежного элемента поз. 194.

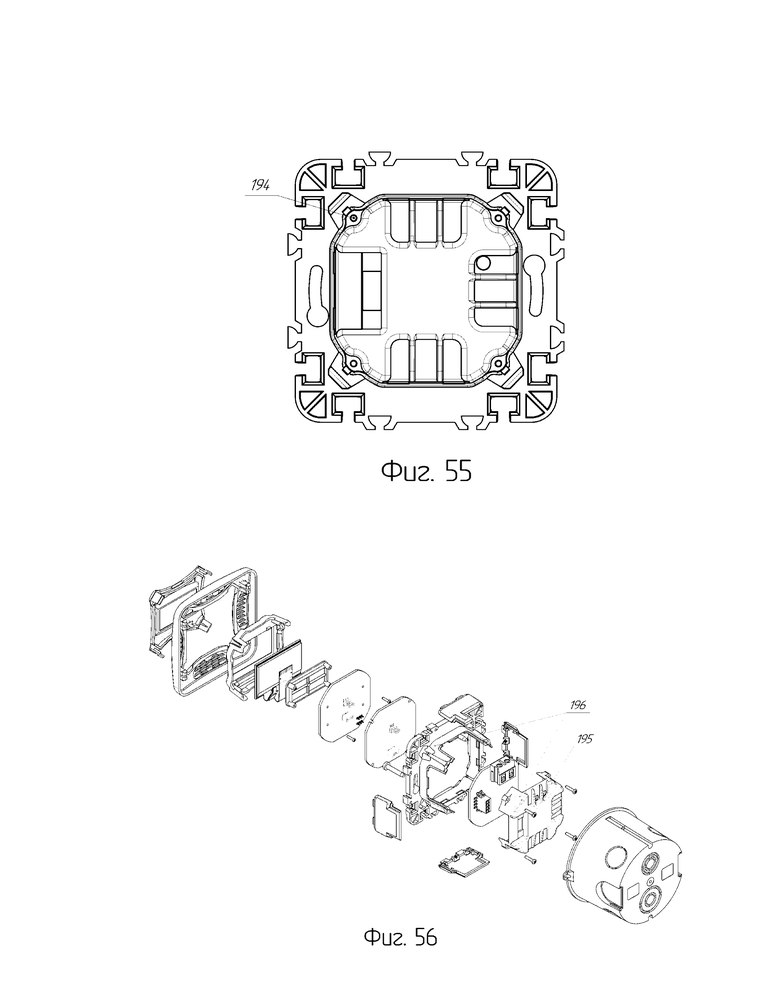

На фигуре 56 показан вид с разнесенными частями прототипа электронного устройства с увеличенной глубиной установки в электромонтажные коробки, построенного при помощи корпуса, представленного на фигуре 54, 55.

Электронное устройство отличается от устройства, представленного на фигуре 50 наличием: винтового крепежного элемента разъемной части корпуса поз. 195; корпуса с разъемной тыльной частью поз. 196, представленного на фигуре 54, 55, имеющего средство соединения с разъемной частью поз. 193 в виде отверстия для винтового крепежного элемента.

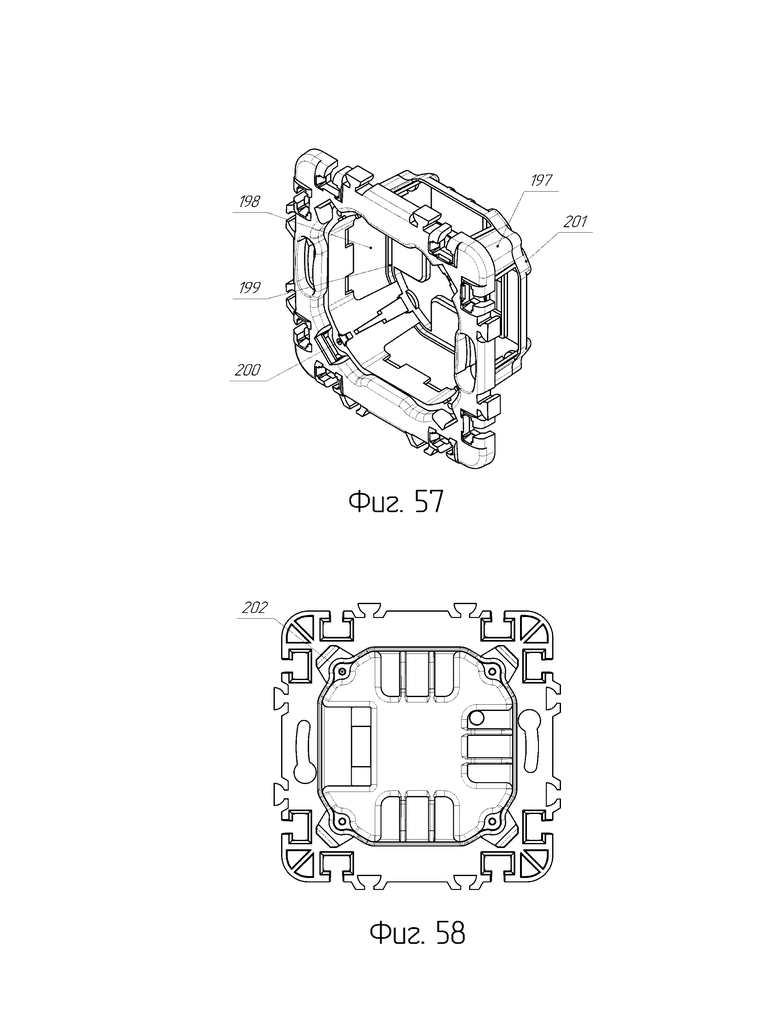

На фигуре 57 представлен вид в изометрической проекции корпуса электронного устройства, устанавливаемого в электромонтажные коробки. Вид сзади корпуса представлен на фигуре 58. Данный корпус отличается от корпуса, представленного на фигуре 1-4 или 5-8 или 22-25 или 26-29: разъемной тыльной частью корпуса поз. 197; выемкой в тыльной части корпуса для установки боковой вставки или заглушки поз. 198; фиксирующим элементом боковой вставки или заглушки поз. 199, комплементарно сопрягающимся по форме с направляющим элементом боковой вставки или заглушки; креплением крышки передней, представляющим собой отверстие для винтового крепежного элемента поз. 200, расположенное со стороны проема поз. 2, 14, 44, 58 в передней части; средством соединения с разъемной частью корпуса поз. 201 в виде отверстия для винтового крепежного элемента поз. 202.

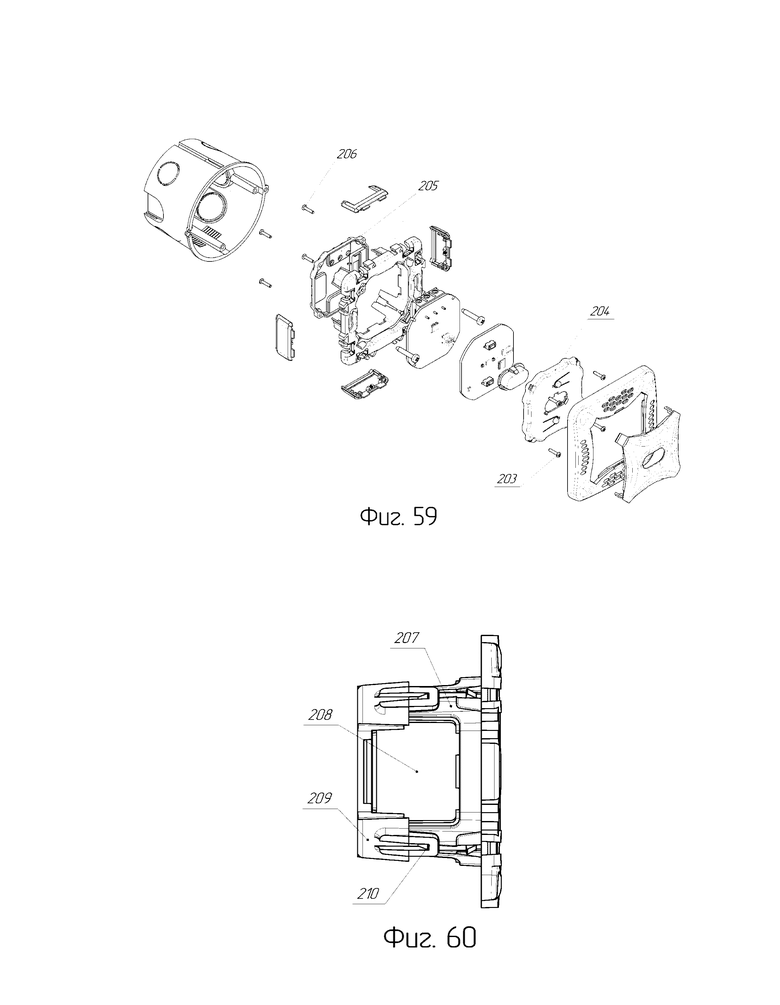

На фигуре 59 показан вид с разнесенными частями прототипа электронного устройства с уменьшенной глубиной установки в электромонтажные коробки, построенного при помощи корпуса, представленного на фигуре 57, 58.

Электронное устройство отличается от устройства, представленного на фигуре 51 наличием: винтового крепежного элемента крышки передней поз. 203; крышки передней с отверстием для винтового крепежного элемента поз. 204, представленной на фигуре 34; корпуса с разъемной тыльной частью поз. 205, представленного на фигуре 57, 58, имеющего средство соединения с разъемной частью поз. 201 в виде отверстия для винтового крепежного элемента; винтового крепежного элемента разъемной части корпуса поз. 206.

На фигуре 60 представлен вид слева корпуса электронного устройства, устанавливаемого в электромонтажные коробки. На фигурах 61, 62 показаны виды корпуса в изометрической проекции. Данный корпус отличается от корпуса, представленного на фигуре 1-4 или 5-8 или 22-25 или 26-29: разъемной тыльной частью корпуса поз. 207; выемкой в тыльной части корпуса для установки боковой вставки или заглушки поз. 208; средством соединения с защелкивающимся элементом боковой вставки или заглушки поз. 211, 214; средством соединения с разъемной частью корпуса поз. 209 в виде защелкивающегося элемента поз. 210.

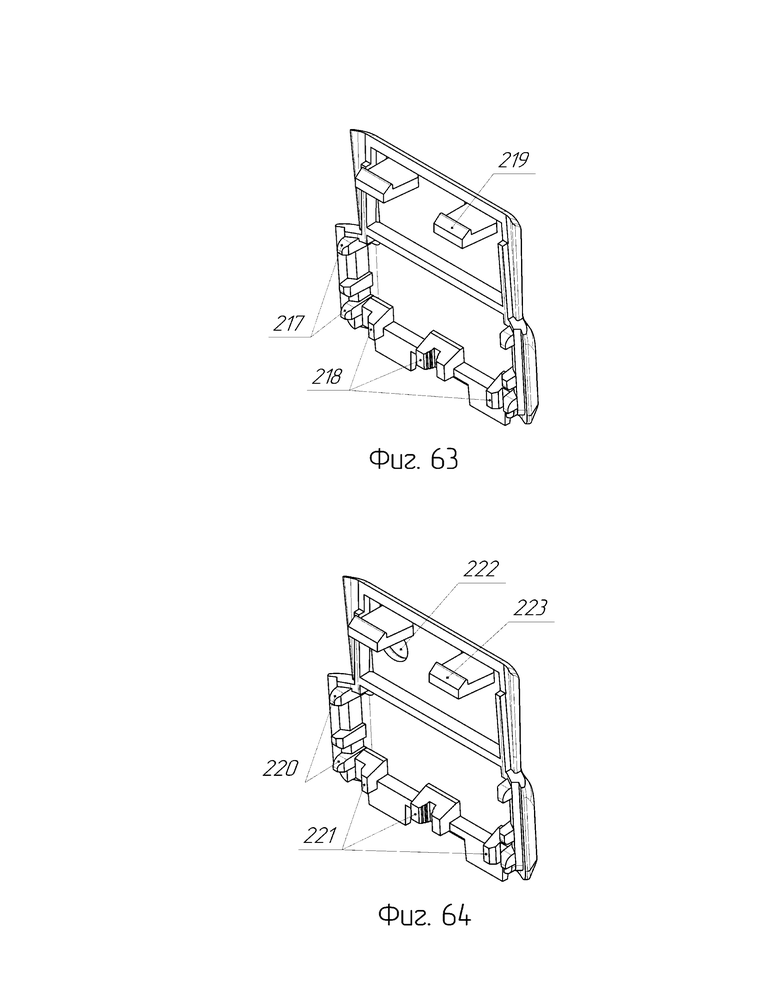

На фигуре 63 и 64 показан пример реализации заглушки и боковой вставки соответственно, используемых совместно с корпусом, представленным на фигуре 61.

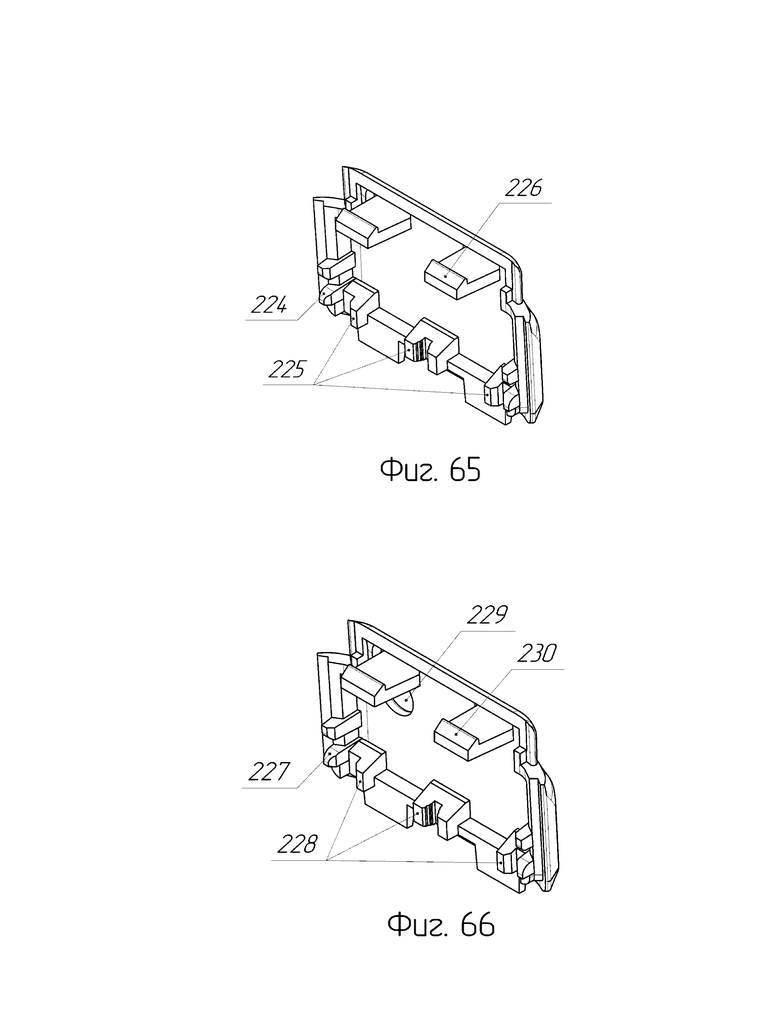

На фигуре 65 и 66 показан пример реализации заглушки и боковой вставки соответственно, используемых совместно с корпусом, представленным на фигуре 62.

Заглушка или боковая вставка, представленные на фигурах 63, 64 содержат: фиксатор внутренней детали или сборочной единицы электронного устройства, расположенной поперечно поз. 217, 220, который осуществляет торцевую фиксацию внутренней детали или сборочной единицы, или прижим данной внутренней детали или сборочной единицы к площадке поз. 213 внутри корпуса; фиксатор внутренней детали или сборочной единицы электронного устройства, расположенной продольно поз. 218, 221; защелкивающийся элемент заглушки поз. 219 или защелкивающийся элемент боковой вставки поз. 223, который сопрягается со средством соединения с защелкивающимся элементом заглушки или боковой вставки поз. 211 в корпусе, и осуществляет фиксацию заглушки или боковой вставки в выемке для установки боковой вставки или заглушки поз. 212 в тыльной части корпуса.

Заглушка или боковая вставка, представленные на фигурах 65, 66 содержат: фиксатор внутренней детали или сборочной единицы электронного устройства, расположенной поперечно поз. 224, 227, который осуществляет торцевую фиксацию внутренней детали или сборочной единицы, или прижим данной внутренней детали или сборочной единицы к площадке поз. 216 внутри корпуса; фиксатор внутренней детали или сборочной единицы электронного устройства, расположенной продольно поз. 225, 228; защелкивающийся элемент заглушки поз. 226 или защелкивающийся элемент боковой вставки поз. 230, который сопрягается со средством соединения с защелкивающимся элементом заглушки или боковой вставки поз. 214 в корпусе, и осуществляет фиксацию заглушки или боковой вставки в выемке для установки боковой вставки или заглушки поз. 215 в тыльной части корпуса. В отличие от заглушки, боковая вставка имеет проем боковой вставки поз. 222, 229, служащий для установки элемента внешнего подключения или иного элемента, а также служащий для обеспечения доступа к данному элементу.

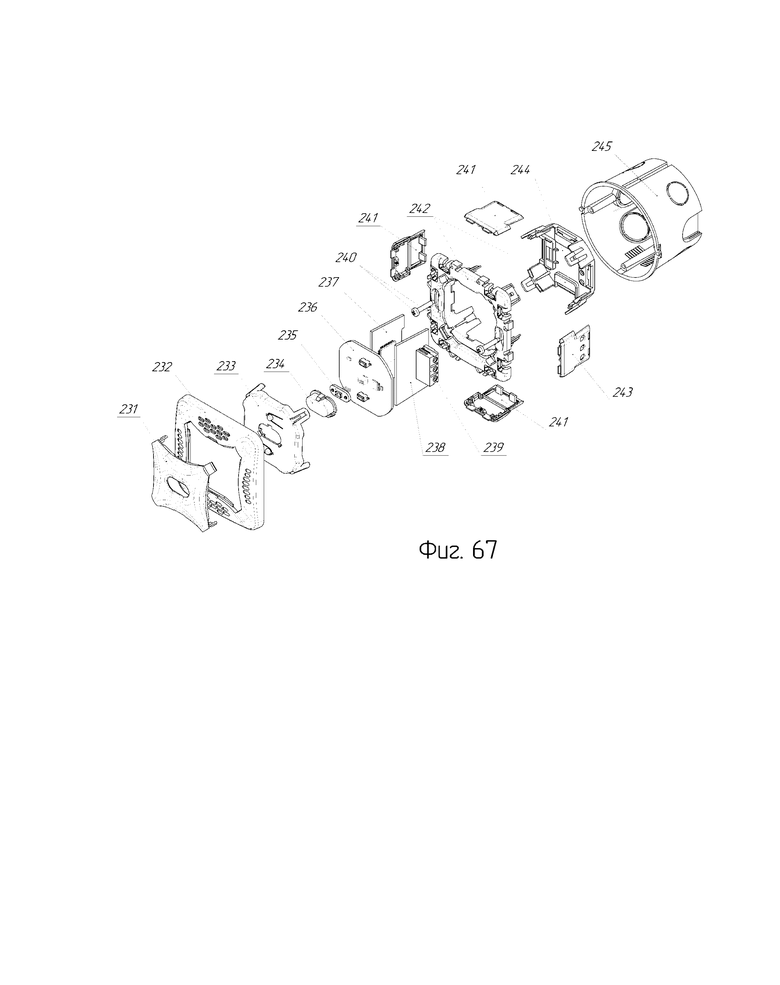

На фигуре 67 показан вид с разнесенными частями прототипа электронного устройства с увеличенной глубиной установки в электромонтажные коробки, построенного при помощи корпуса, представленного на фигуре 61.

Электронное устройство имеет в своем составе: лицевую вставку поз. 231; декоративную рамку поз. 232; крышку переднюю с защелкивающимся элементом поз. 233; центральную вставку поз. 234; печатная плату сенсора поз. 235; внутреннюю сборочную единицу, расположенную поперечно, в виде печатной платы поз. 236; внутреннюю сборочную единицу, расположенную продольно, в виде печатной платы поз. 237, 238; заглушку поз. 241, установленную в неиспользуемую для размещения элемента внешнего подключения или иного элемента выемку в тыльной части корпуса; корпус поз. 242, который содержит также разъемную часть корпуса поз. 244; боковую вставку поз. 243, установленную в выемку тыльной части корпуса, на стороне которой размещен элемент внешнего подключения в виде терминального блока поз. 239 по типу DG300-7.5, смонтированного на печатной плате поз. 238.

Центральная вставка поз. 234 выполняет роль элемента - адаптера, обеспечивающего установку печатной платы сенсора поз. 235, и фиксируется в крышке передней поз. 233 при помощи защелкивающегося элемента.

Крепление печатной платы поз. 236, расположенной поперечно внутри корпуса, осуществляется при помощи прижима крышки передней поз. 76.

Крепление печатной платы поз. 237, 238, расположенной продольно внутри корпуса, обеспечивается:

- фиксатором внутренней детали или сборочной единицы электронного устройства, расположенной продольно поз. 218, 221, и находящемся на заглушке поз. 241 или боковой вставке поз. 243 соответственно;

- межплатными разъемами или жестко впаянными межплатными перемычками;

- фиксатором внутренней детали или сборочной единицы электронного устройства, расположенной продольно поз. 218, 221, и находящемся на заглушке поз. 241 или боковой вставке поз. 243 соответственно, и межплатными разъемами, или жестко впаянными межплатными перемычками.

Электронное устройство устанавливается в электромонтажную коробку поз. 245 и крепится при помощи винтового крепежного элемента данной коробки поз. 240. Объект, в котором установлена электромонтажная коробка поз. 245 не показан.

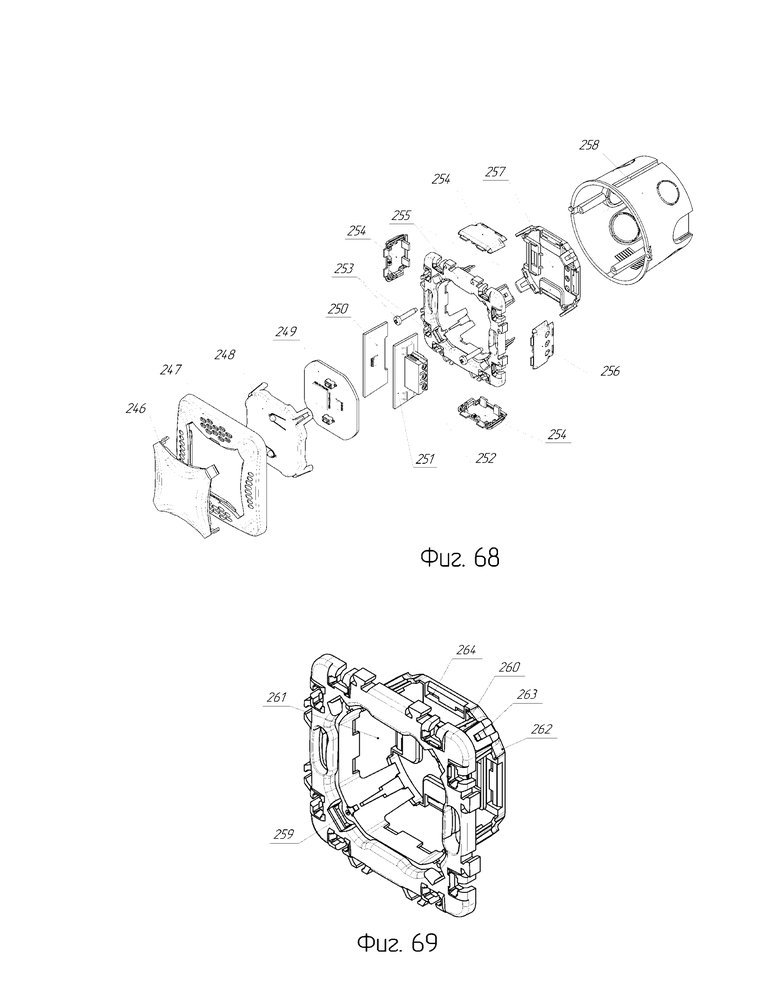

На фигуре 68 показан вид с разнесенными частями прототипа электронного устройства с уменьшенной глубиной установки в электромонтажные коробки, построенного при помощи корпуса, представленного на фигуре 62.

Электронное устройство имеет в своем составе: лицевую вставку поз. 246; декоративную рамку поз. 247; крышку переднюю с защелкивающимся элементом поз. 248; внутреннюю сборочную единицу, расположенную поперечно, в виде печатной платы поз. 249; внутреннюю сборочную единицу, расположенную продольно, в виде печатной платы поз. 250, 251; заглушку поз. 254, установленную в неиспользуемую для размещения элемента внешнего подключения или иного элемента выемку в тыльной части корпуса; корпус поз. 255, который содержит также разъемную часть корпуса поз. 257; боковую вставку поз. 256, установленную в выемку тыльной части корпуса, на стороне которой размещен элемент внешнего подключения в виде терминального блока поз. 252 по типу DG300-7.5, смонтированного на печатной плате поз. 251.

Крепление печатной платы поз. 249, расположенной поперечно внутри корпуса, осуществляется при помощи прижима крышки передней поз. 76.

Крепление печатной платы поз. 250, 251, расположенной продольно внутри корпуса, обеспечивается:

- фиксатором внутренней детали или сборочной единицы электронного устройства, расположенной продольно поз. 225, 228, и находящемся на заглушке поз. 254 или боковой вставке поз. 256 соответственно;

- межплатными разъемами или жестко впаянными межплатными перемычками;

- фиксатором внутренней детали или сборочной единицы электронного устройства, расположенной продольно поз. 225, 228, и находящемся на заглушке поз. 254 или боковой вставке поз. 256 соответственно, и межплатными разъемами или жестко впаянными межплатными перемычками.

Электронное устройство устанавливается в электромонтажную коробку поз. 258 и крепится при помощи винтового крепежного элемента данной коробки поз. 253. Объект, в котором установлена электромонтажная коробка поз. 258 не показан.

На фигуре 69 представлен вид в изометрической проекции корпуса электронного устройства, устанавливаемого в электромонтажные коробки. Данный корпус отличается от корпуса, представленного на фигуре 1-4 или 5-8 или 22-25 или 26-29: креплением крышки передней, представляющим собой отверстие для винтового крепежного элемента поз. 259, расположенное со стороны проема поз. 2, 14, 44, 58 в передней части; разъемной тыльной частью корпуса поз. 260; выемкой в тыльной части корпуса для установки боковой вставки или заглушки поз. 261; средством соединения с защелкивающимся элементом боковой вставки или заглушки поз. 264; средством соединения с разъемной частью корпуса поз. 262 в виде защелкивающегося элемента поз. 263.

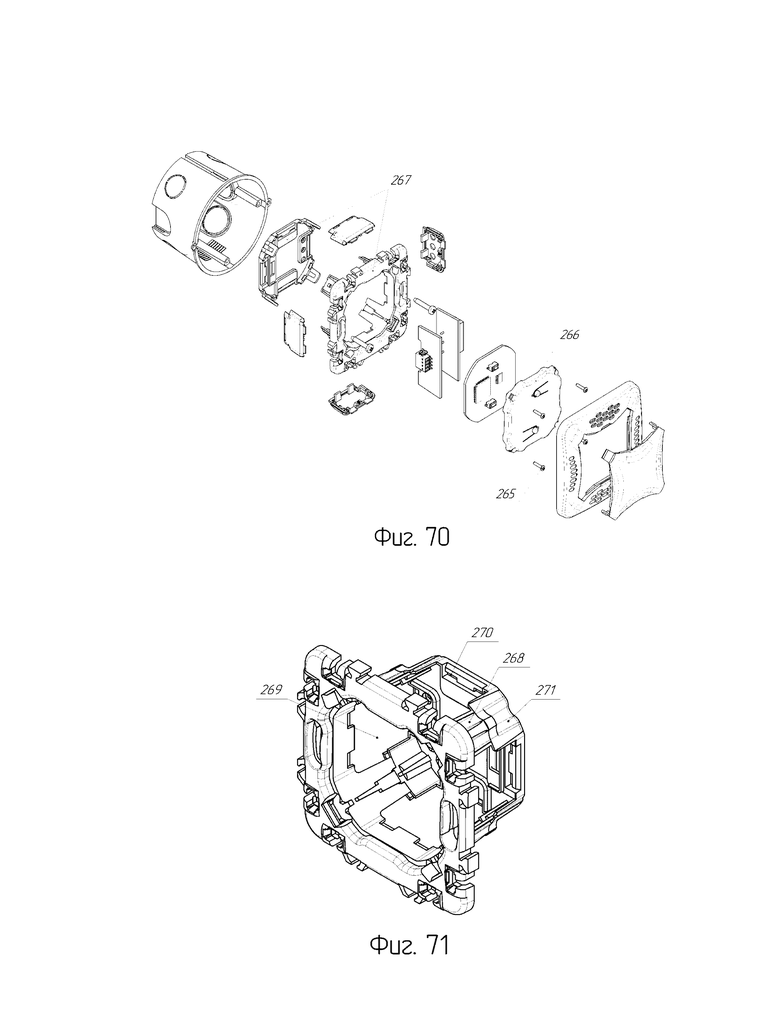

На фигуре 70 показан вид с разнесенными частями прототипа электронного устройства с уменьшенной глубиной установки в электромонтажные коробки, построенного при помощи корпуса, представленного на фигуре 69.

Электронное устройство отличается от устройства, представленного на фигуре 68 наличием: винтового крепежного элемента крышки передней поз. 265; крышки передней с отверстием для винтового крепежного элемента поз. 266, представленной на фигуре 34; корпуса поз. 267, представленного на фигуре 69.

На фигуре 71 представлен вид в изометрической проекции корпуса электронного устройства, устанавливаемого в электромонтажные коробки. Вид сзади корпуса представлен на фигуре 72. Данный корпус отличается от корпуса, представленного на фигуре 1-4 или 5-8 или 22-25 или 26-29: разъемной тыльной частью корпуса поз. 268; выемкой в тыльной части корпуса для установки боковой вставки или заглушки поз. 269; средством соединения с защелкивающимся элементом боковой вставки или заглушки поз. 270; средством соединения с разъемной частью корпуса поз. 271 в виде отверстия для винтового крепежного элемента поз. 272.

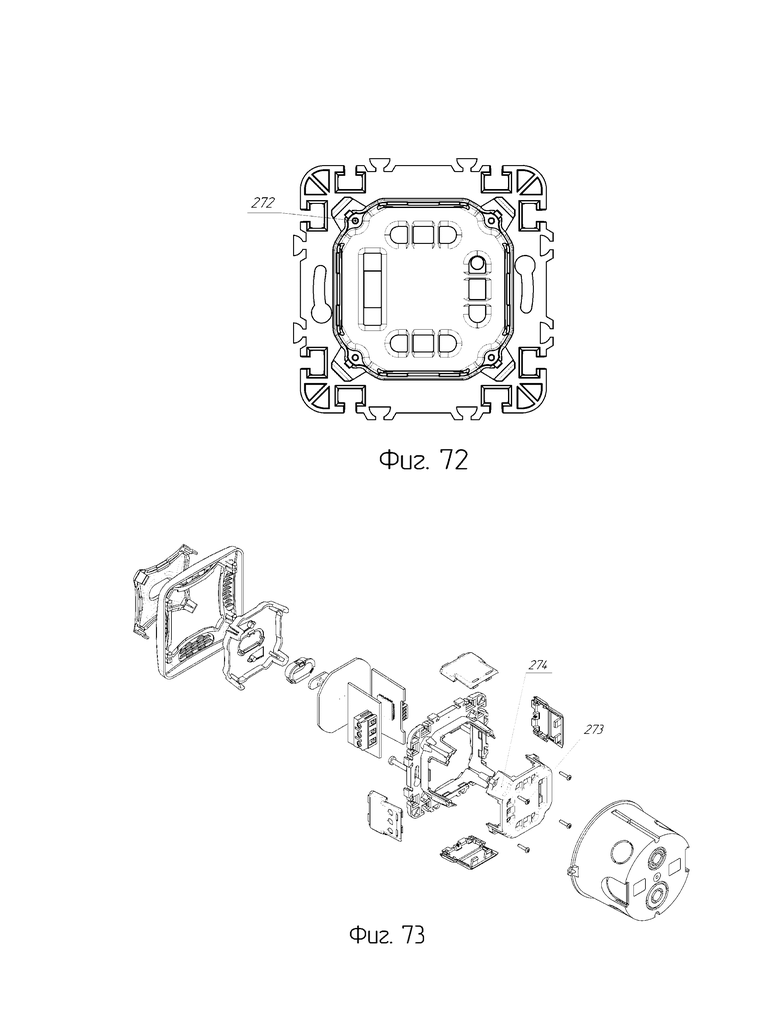

На фигуре 73 показан вид с разнесенными частями прототипа электронного устройства с увеличенной глубиной установки в электромонтажные коробки, построенного при помощи корпуса, представленного на фигуре 71, 72.

Электронное устройство отличается от устройства, представленного на фигуре 67 наличием: винтового крепежного элемента разъемной части корпуса поз. 273; корпуса с разъемной тыльной частью поз. 274, представленного на фигуре 71, 72, имеющего средство соединения с разъемной частью поз. 271 в виде отверстия для винтового крепежного элемента.

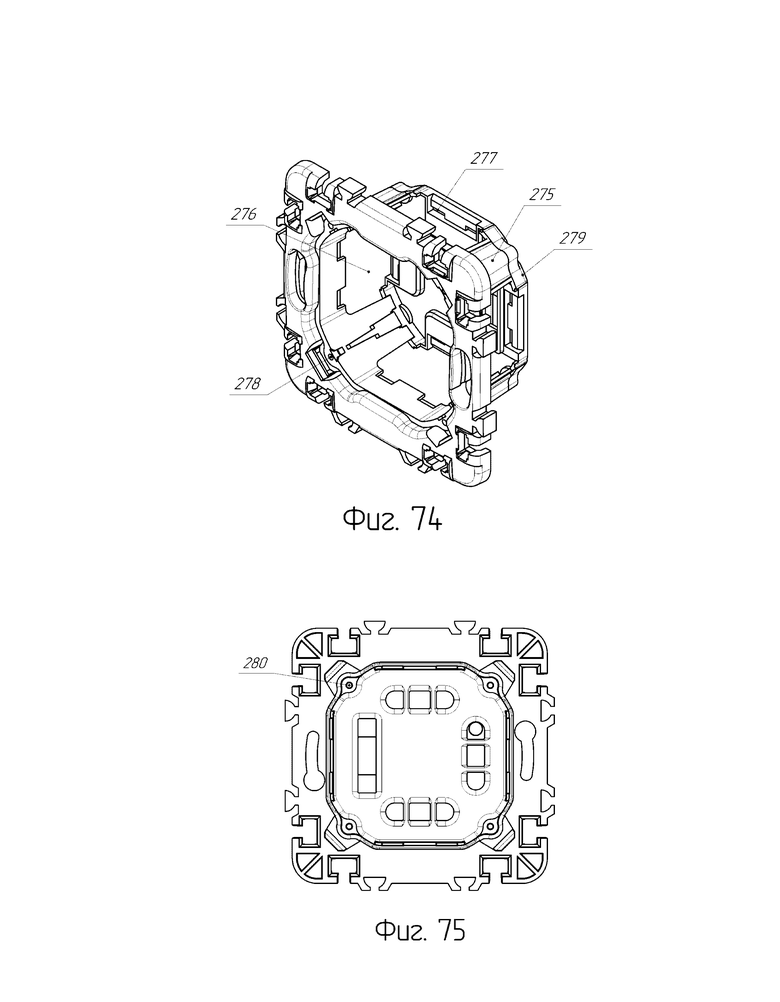

На фигуре 74 представлен вид в изометрической проекции корпуса электронного устройства, устанавливаемого в электромонтажные коробки. Вид сзади корпуса представлен на фигуре 75. Данный корпус отличается от корпуса, представленного на фигуре 1-4 или 5-8 или 22-25 или 26-29: разъемной тыльной частью корпуса поз. 275; выемкой в тыльной части корпуса для установки боковой вставки или заглушки поз. 276; средством соединения с защелкивающимся элементом боковой вставки или заглушки поз. 277; креплением крышки передней, представляющим собой отверстие для винтового крепежного элемента поз. 278, расположенное со стороны проема поз. 2, 14, 44, 58 в передней части; средством соединения с разъемной частью корпуса поз. 279 в виде отверстия для винтового крепежного элемента поз. 280.

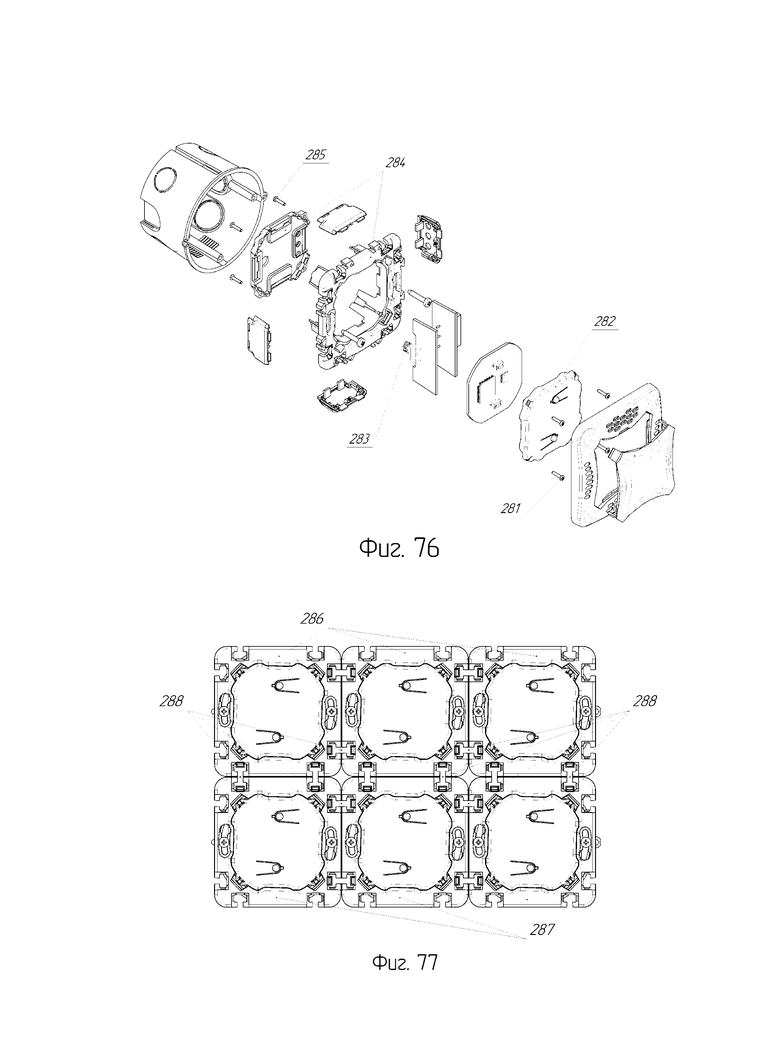

На фигуре 76 показан вид с разнесенными частями прототипа электронного устройства с уменьшенной глубиной установки в электромонтажные коробки, построенного при помощи корпуса, представленного на фигуре 74,75.

Электронное устройство отличается от устройства, представленного на фигуре 68 наличием: винтового крепежного элемента крышки передней поз. 281; крышки передней с отверстием для винтового крепежного элемента поз. 282, представленной на фигуре 34; радиочастотного SMA соединителя поз. 283; корпуса с разъемной тыльной частью поз. 284, представленного на фигуре 74, 75, имеющего средство соединения с разъемной частью поз. 279 в виде отверстия для винтового крепежного элемента; винтового крепежного элемента разъемной части корпуса поз. 285.

На фигуре 77 показан вид спереди двухрядного блока электронных устройств, построенных при помощи корпуса, представленного на фигуре 5-8. Корпуса данных электронных устройств объединены между собой при помощи связующего элемента поз. 288. Корпуса поз. 286 образует первый ряд блока электронных устройств, корпуса поз. 287 образует второй ряд данного блока.

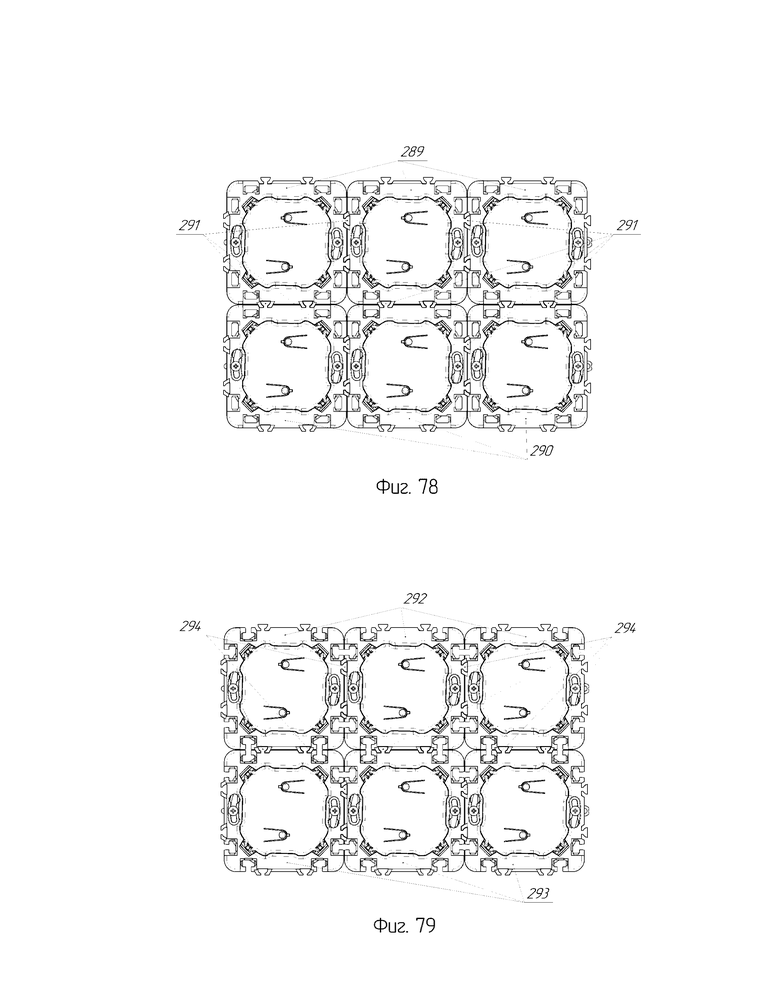

На фигуре 78 показан вид спереди двухрядного блока электронных устройств, построенных при помощи корпуса, представленного на фигуре 22-25. Корпуса данных электронных устройств объединены между собой при помощи пазогребневого соединения поз. 291. Корпуса поз. 289 образует первый ряд блока электронных устройств, корпуса поз. 290 образует второй ряд данного блока.

На фигуре 79 показан вид спереди двухрядного блока электронных устройств, построенных при помощи корпуса, представленного на фигуре 26-29. Корпуса данных электронных устройств объединены между собой при помощи пазогребневого соединения поз. 294. Корпуса поз. 292 образует первый ряд блока электронных устройств, корпуса поз. 293 образует второй ряд данного блока.

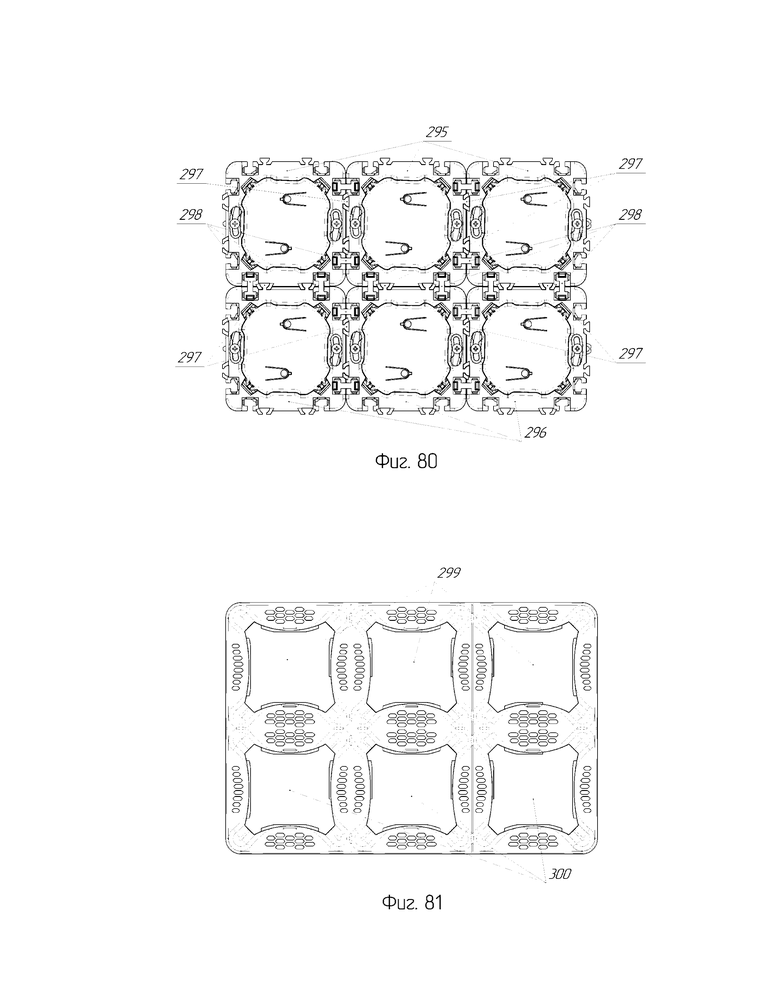

На фигуре 80 показан вид спереди двухрядного блока электронных устройств, построенных при помощи корпуса, представленного на фигуре 26-29. Корпуса данных электронных устройств объединены между собой при помощи пазогребневого соединения поз. 297 и связующего элемента поз. 298. Корпуса поз. 295 образует первый ряд блока электронных устройств, корпуса поз. 296 образует второй ряд данного блока.

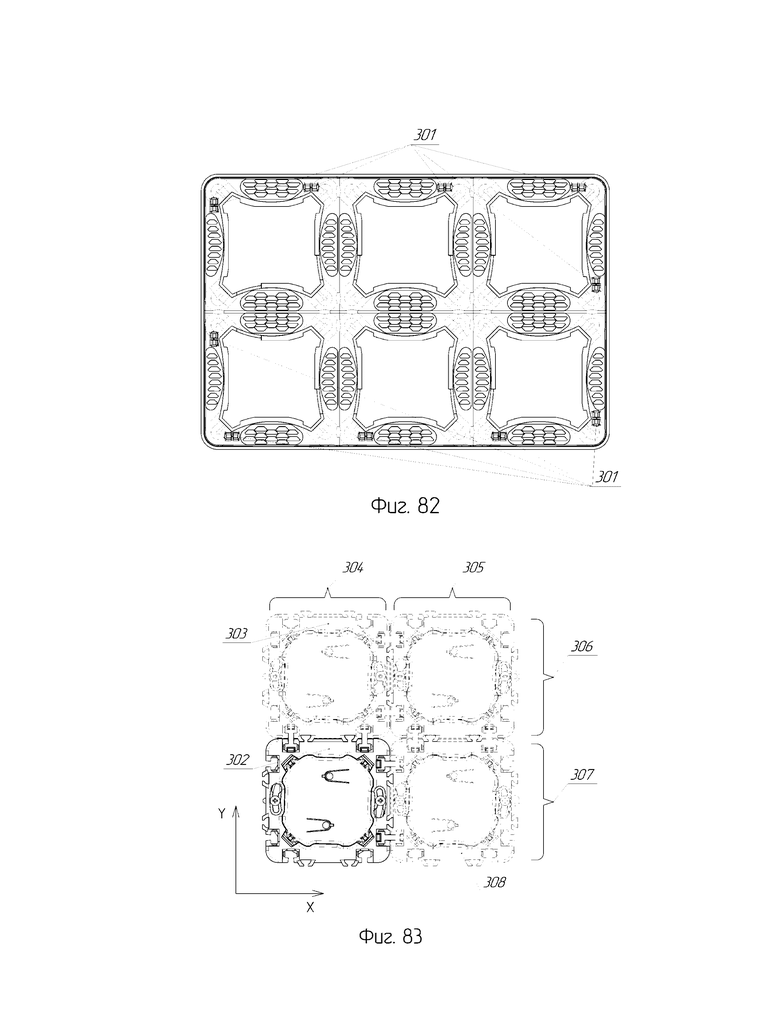

На фигурах 81 и 82 представлен пример реализации двухрядной декоративной рамки, используемой совместно с двухрядными блоками электронных устройств, показанных на фигурах 77-80. Вид спереди данной декоративной рамки представлен на фигуре 81, вид сзади представлен на фигуре 82.

Двухрядная декоративная рамка содержит проем для установки лицевой вставки поз. 299, 300. Лицевая вставка, устанавливаемая в проем поз. 299, сопрягается с корпусом первого ряда блока электронных устройств поз. 286, 289, 292, 295. Лицевая вставка, устанавливаемая в проем поз. 300, сопрягается с корпусом второго ряда блока электронных устройств поз. 287, 290, 293, 296.

Двухрядная декоративная рамка содержит защелкивающийся элемент поз. 301, который сопрягается со средством соединения с защелкивающимся элементом декоративной рамки поз. 4, 46, а также сопрягается с посадочным местом связующего элемента поз. 16, 60 в корпусе. В процессе установки декоративной рамки на блок устройств, который представлен на фигуре 77, 80, ее защелкивающийся элемент сопрягается с посадочным местом связующего элемента в корпусе, которое не занято связующим элементом.

На фигуре 83 показан принцип формирования блока электронных устройств, построенных при помощи любого из ранее рассмотренных корпусов.

Блок электронных устройств может иметь следующие комбинации:

- вертикальная однорядная комбинация, образующая вертикальный ряд поз. 304, с произвольным количеством электронных устройств, расположенных вдоль оси Y, включающая первый корпус поз. 302 и N-й корпус поз. 303;

- горизонтальная однорядная комбинация, образующая горизонтальный ряд поз. 307, с произвольным количеством электронных устройств, расположенных вдоль оси X, включающая первый корпус поз. 302 и N-й корпус поз. 308;

- вертикальная многорядная комбинация, образующая первый вертикальный ряд поз. 304 и N-й вертикальный ряд поз. 305, с произвольным количеством электронных устройств, расположенных вдоль оси Y, включающая первый корпус поз. 302 и N-й корпус поз. 303 и произвольным количеством повторений корпуса поз 302, 303 вдоль оси X;

- горизонтальная многорядная комбинация, образующая первый горизонтальный ряд поз. 307 и N-й горизонтальный ряд поз. 306, с произвольным количеством электронных устройств, расположенных вдоль оси X, включающая первый корпус поз. 302 и N-й корпус поз. 308 и произвольным количеством повторений корпуса поз. 302, 308 вдоль оси Y.

Конфигурация декоративной рамки зависит от комбинации блока электронных устройств, на который данная рамка устанавливается. На фигуре 81, 82 была представлена двухрядная декоративная рамка с шестью проемами поз. 299, 300 для установки лицевой вставки. Принцип формирования блока электронных устройств, представленный на фигуре 83, также полностью применим и для визуализации принципа формирования декоративной рамки, устанавливаемой на данный блок, которая может иметь также произвольную конфигурацию. В зависимости от того, является ли комбинация блока электронных устройств вертикальной однорядной, горизонтальной однорядной, вертикальной многорядной, или же горизонтальной многорядной, декоративная рамка, устанавливаемая на определенный блок, может иметь точно такую же конфигурацию.

Помимо этого, все рассмотренные корпуса обеспечивают объединение электронные устройства в блоки устройств, что позволяет использовать декоративные рамки с количеством проемов для установки лицевой вставки более одного. Это позволяет экономить материал при производстве декоративных рамок, а также делают блоки электронных устройств, устанавливаемых в электромонтажные коробки, более компактными относительно использования принципа установки электронных устройств по одиночке с применением одинарных декоративных рамок, представленных на фигурах 14-17.

Технический результат применения корпуса, представленного на фигуре 1-4 или 5-8 или 22-25 или 26-29 или 33:

- безвинтовой принцип фиксации внутренней детали или сборочной единицы электронного устройства, обеспечивающий технологичность сборочных операций электронного устройства и выигрыш в полезной площади данной детали или сборочной единицы за счет отсутствия бобышки в корпусе и отверстия, предназначенных для винтового крепежного элемента;

- минимальное использование винтовых крепежных элементов, применяемых для установки электронного устройства в электромонтажные коробки, что позволяет снизить время и трудоемкость монтажа устройства;

- безвинтовая установка внешней декоративной части электронного устройства, позволяющая снизить время и трудоемкость монтажа данной части, и устраняющая необходимость применения какого - либо монтажного инструмента;

- принцип выравнивания электронных устройств друг относительно друга при формировании блока устройств, построенных при помощи любого из представленных корпусов, не предполагающий использование винтовых крепежных элементов, и позволяющий снизить время и трудоемкость монтажа данного блока устройств;

- возможность объединения электронных устройств, построенных при помощи любого из представленных корпусов, в блоки устройств вертикальной однорядной, горизонтальной однорядной, вертикальной многорядной и горизонтальной многорядной комбинаций с произвольным количеством устройств в блоке устройств.

В дополнение техническому результату, обозначенному выше, технический результат применения корпуса, представленного на фигуре 36, 37 или 41 заключается в возможности применения унифицированного корпуса при построении различных по внутренней компоновке и видам внешнего подключения электронных устройств, при соблюдении требования формирования электронных устройств с определенной глубиной установки в электромонтажные коробки, что в свою очередь устраняет необходимость изготовления каждый раз дорогостоящей технологической оснастки для нового корпуса, то есть изготовление технологической оснастки для более простого элемента, такого как боковая вставка или заглушка, требует намного меньше затрат, чем при изготовлении нового корпуса от изделия к изделию.

В дополнение к техническим результатам, обозначенным выше, технический результат применения корпуса, представленного на фигуре 43-45 или 52 или 54, 55 или 57, 58 или 60-62 или 69 или 71, 72 или 74, 75 заключается в унификации корпуса для построения различных по внутренней компоновке и видам внешнего подключения электронных устройств, при соблюдении требования формирования электронных устройств с произвольной глубиной установки в электромонтажные коробки, что позволяет варьировать количество внутренних деталей или сборочных единиц электронного устройства, а также их полезную площадь.

Изобретение относится к корпусам электронных устройств, устанавливаемых в электромонтажные коробки. Технический результат состоит в снижении времени и трудоемкости монтажа. Для этого корпус состоит из прямоугольной консоли с проемом в передней части, средством соединения с электромонтажной коробкой и защелкивающимся элементом внешней декоративной части электронного устройства; тыльной части; отверстия для осуществления связи внутренней детали или сборочной единицы электронного устройства с внешним соединителем, кабелем или проводом; бобышки; площадки для установки внутренней детали или сборочной единицы электронного устройства. Кроме того, содержит средство соединения с защелкивающимся элементом крышки передней, отверстие для винтового крепежного элемента крышки передней, посадочное место связующего элемента, гребень, паз, выемку для установки боковой вставки или заглушки, средство соединения с защелкивающимся элементом боковой вставки или заглушки, разъемную тыльную часть, фиксирующий элемент боковой вставки или заглушки, средство соединения с разъемной частью в виде защелкивающегося элемента, средство соединения с разъемной частью в виде отверстия для винтового крепежного элемента. 4 н. и 11 з.п. ф-лы, 83 ил.

1. Корпус электронного устройства, устанавливаемого в электромонтажные коробки, содержащий:

- прямоугольную консоль, имеющую в передней части проем и по меньшей мере два средства соединения с электромонтажной коробкой, расположенные на периферии параллельных сторон консоли, средство соединения с защелкивающимся элементом внешней декоративной части электронного устройства,

- крепление крышки передней, представляющее собой средство соединения с защелкивающимся элементом данной крышки,

- тыльную часть, входящую в полость электромонтажной коробки и имеющую по меньшей мере одно отверстие, предназначенное для осуществления связи внутренней детали или сборочной единицы электронного устройства с внешним соединителем, кабелем или проводом,

- бобышку, расположенную на произвольной глубине внутри корпуса, и по меньшей мере одну площадку, расположенную на бобышке, служащую для установки внутренней детали или сборочной единицы электронного устройства.

2. Корпус электронного устройства, устанавливаемого в электромонтажные коробки, содержащий:

- прямоугольную консоль, имеющую в передней части проем и по меньшей мере два средства соединения с электромонтажной коробкой, расположенные на периферии параллельных сторон консоли, средство соединения с защелкивающимся элементом внешней декоративной части электронного устройства, а также имеющую на каждой из внешних сторон по меньшей мере одно посадочное место связующего элемента, комплементарно сопрягающееся по форме с наконечником данного связующего элемента и кроме этого также являющееся средством соединения с защелкивающимся элементом внешней декоративной части электронного устройства,

- крепление крышки передней, представляющее собой средство соединения с защелкивающимся элементом данной крышки,

- тыльную часть, входящую в полость электромонтажной коробки и имеющую по меньшей мере одно отверстие, предназначенное для осуществления связи внутренней детали или сборочной единицы электронного устройства с внешним соединителем, кабелем или проводом,

- бобышку, расположенную на произвольной глубине внутри корпуса, и по меньшей мере одну площадку, расположенную на бобышке, служащую для установки внутренней детали или сборочной единицы электронного устройства.

3. Корпус электронного устройства, устанавливаемого в электромонтажные коробки, содержащий:

- прямоугольную консоль, имеющую в передней части проем и по меньшей мере два средства соединения с электромонтажной коробкой, расположенные на периферии параллельных сторон консоли, средство соединения с защелкивающимся элементом внешней декоративной части электронного устройства, а также имеющую на каждой из двух внешних сторон наружного контура по меньшей мере один гребень, комплементарно сопрягающийся по форме с пазом, расположенным строго напротив гребня, находящимся на противоположной внешней стороне наружного контура,

- крепление крышки передней, представляющее собой средство соединения с защелкивающимся элементом данной крышки,

- тыльную часть, входящую в полость электромонтажной коробки и имеющую по меньшей мере одно отверстие, предназначенное для осуществления связи внутренней детали или сборочной единицы электронного устройства с внешним соединителем, кабелем или проводом,

- бобышку, расположенную на произвольной глубине внутри корпуса, и по меньшей мере одну площадку, расположенную на бобышке, служащую для установки внутренней детали или сборочной единицы электронного устройства.

4. Корпус электронного устройства, устанавливаемого в электромонтажные коробки, содержащий:

- прямоугольную консоль, имеющую в передней части проем и по меньшей мере два средства соединения с электромонтажной коробкой, расположенные на периферии параллельных сторон консоли, средство соединения с защелкивающимся элементом внешней декоративной части электронного устройства, а также имеющую на каждой из внешних сторон по меньшей мере одно посадочное место связующего элемента, комплементарно сопрягающееся по форме с наконечником данного связующего элемента и кроме этого также являющееся средством соединения с защелкивающимся элементом внешней декоративной части электронного устройства, и имеющую на каждой из двух внешних сторон наружного контура по меньшей мере один гребень, комплементарно сопрягающийся по форме с пазом, расположенным строго напротив гребня, находящимся на противоположной внешней стороне наружного контура,

- крепление крышки передней, представляющее собой средство соединения с защелкивающимся элементом данной крышки,

- тыльную часть, входящую в полость электромонтажной коробки и имеющую по меньшей мере одно отверстие, предназначенное для осуществления связи внутренней детали или сборочной единицы электронного устройства с внешним соединителем, кабелем или проводом,

- бобышку, расположенную на произвольной глубине внутри корпуса, и по меньшей мере одну площадку, расположенную на бобышке, служащую для установки внутренней детали или сборочной единицы электронного устройства.

5. Корпус по одному из пп. 1-4, отличающийся тем, что содержит крепление крышки передней, представляющее собой отверстие для винтового крепежного элемента, расположенное со стороны проема в передней части.

6. Корпус по одному из пп. 1-4, отличающийся тем, что содержит выемку в тыльной части для установки боковой вставки или заглушки, средство соединения с защелкивающимся элементом боковой вставки или заглушки.

7. Корпус по одному из пп. 1-4, отличающийся тем, что содержит выемку в тыльной части для установки боковой вставки или заглушки, крепление крышки передней, представляющее собой отверстие для винтового крепежного элемента, расположенное со стороны проема в передней части, средство соединения с защелкивающимся элементом боковой вставки или заглушки.

8. Корпус по одному из пп. 1-4, отличающийся тем, что содержит разъемную тыльную часть корпуса, выемку в тыльной части корпуса для установки боковой вставки или заглушки, фиксирующий элемент боковой вставки или заглушки, комплементарно сопрягающийся по форме с направляющим элементом боковой вставки или заглушки, средство соединения с разъемной частью корпуса в виде защелкивающегося элемента.

9. Корпус по одному из пп. 1-4, отличающийся тем, что содержит крепление крышки передней, представляющее собой отверстие для винтового крепежного элемента, расположенное со стороны проема в передней части, разъемную тыльную часть корпуса, выемку в тыльной части корпуса для установки боковой вставки или заглушки, фиксирующий элемент боковой вставки или заглушки, комплементарно сопрягающийся по форме с направляющим элементом боковой вставки или заглушки, средство соединения с разъемной частью корпуса в виде защелкивающегося элемента.

10. Корпус по одному из пп. 1-4, отличающийся тем, что содержит разъемную тыльную часть корпуса, выемку в тыльной части корпуса для установки боковой вставки или заглушки, фиксирующий элемент боковой вставки или заглушки, комплементарно сопрягающийся по форме с направляющим элементом боковой вставки или заглушки, средство соединения с разъемной частью корпуса в виде отверстия для винтового крепежного элемента.

11. Корпус по одному из пп. 1-4, отличающийся тем, что содержит разъемную тыльную часть корпуса, выемку в тыльной части корпуса для установки боковой вставки или заглушки, фиксирующий элемент боковой вставки или заглушки, комплементарно сопрягающийся по форме с направляющим элементом боковой вставки или заглушки, крепление крышки передней, представляющее собой отверстие для винтового крепежного элемента, расположенное со стороны проема в передней части, средство соединения с разъемной частью корпуса в виде отверстия для винтового крепежного элемента.

12. Корпус по одному из пп. 1-4, отличающийся тем, что содержит разъемную тыльную часть корпуса, выемку в тыльной части корпуса для установки боковой вставки или заглушки, средство соединения с защелкивающимся элементом боковой вставки или заглушки, средство соединения с разъемной частью корпуса в виде защелкивающегося элемента.

13. Корпус по одному из пп. 1-4, отличающийся тем, что содержит крепление крышки передней, представляющее собой отверстие для винтового крепежного элемента, расположенное со стороны проема в передней части, разъемную тыльную часть корпуса, выемку в тыльной части корпуса для установки боковой вставки или заглушки, средство соединения с защелкивающимся элементом боковой вставки или заглушки, средство соединения с разъемной частью корпуса в виде защелкивающегося элемента.

14. Корпус по одному из пп. 1-4, отличающийся тем, что содержит разъемную тыльную часть корпуса, выемку в тыльной части корпуса для установки боковой вставки или заглушки, средство соединения с защелкивающимся элементом боковой вставки или заглушки, средство соединения с разъемной частью корпуса в виде отверстия для винтового крепежного элемента.

15. Корпус по одному из пп. 1-4, отличающийся тем, что содержит разъемную тыльную часть корпуса, выемку в тыльной части корпуса для установки боковой вставки или заглушки, средство соединения с защелкивающимся элементом боковой вставки или заглушки, крепление крышки передней, представляющее собой отверстие для винтового крепежного элемента, расположенное со стороны проема в передней части, средство соединения с разъемной частью корпуса в виде отверстия для винтового крепежного элемента.
