Настоящее изобретение относится к изделию для генерирования аэрозоля, содержащему двойные субстраты, генерирующие аэрозоль, для генерирования вдыхаемого аэрозоля при нагревании. Настоящее изобретение также относится к системе, генерирующей аэрозоль, содержащей изделие, генерирующее аэрозоль, и электрически управляемое устройство, генерирующее аэрозоль, выполненное с возможностью нагрева изделия, генерирующего аэрозоль.
Изделия, генерирующие аэрозоль, в которых субстрат, генерирующий аэрозоль, такой как табакосодержащий материал, нагревается, а не сжигается, известны в данной области техники. Задача таких «нагреваемых» изделий, генерирующих аэрозоль, состоит в уменьшении количества известных вредных компонентов дыма, образующихся в результате сжигания и пиролитической деградации табака в обычных сигаретах.
Как правило, в нагреваемых изделиях, генерирующих аэрозоль, аэрозоль генерируется в результате передачи тепла от источника тепла к физически отделенному субстрату, генерирующему аэрозоль. При использовании летучие соединения высвобождаются из субстрата, генерирующего аэрозоль, за счет передачи тепла к субстрату, генерирующему аэрозоль, от источника тепла и увлекаются воздухом, втягиваемым через изделие, генерирующее аэрозоль. По мере охлаждения высвобождающиеся соединения конденсируются с образованием аэрозоля, вдыхаемого пользователем.
В данной области техники известен ряд удерживаемых в руке устройств, генерирующих аэрозоль, выполненных с возможностью нагрева субстратов, генерирующих аэрозоль, нагреваемых изделий, генерирующих аэрозоль. Они содержат электрически управляемые устройства, генерирующие аэрозоль, в которых аэрозоль генерируется посредством передачи тепла от одного или более электрических нагревательных элементов устройства, генерирующего аэрозоль, к субстрату, генерирующему аэрозоль, нагреваемого изделия, генерирующего аэрозоль. Известные удерживаемые в руке электрически управляемые устройства, генерирующие аэрозоль, обычно содержат батарею, управляющую электронику и один или более электрических нагревательных элементов для нагрева субстрата, генерирующего аэрозоль, нагреваемого изделия, генерирующего аэрозоль, выполненного специально для использования с устройством, генерирующим аэрозоль.
Некоторые известные электрически управляемые устройства, генерирующие аэрозоль, содержат внутренний нагревательный элемент, который выполнен с возможностью вставки в субстрат, генерирующий аэрозоль, нагреваемого изделия, генерирующего аэрозоль. Другие известные электрически управляемые устройства, генерирующие аэрозоль, содержат один или более наружных нагревательных элементов. Например, в документе WO 2020/115151 A1 раскрывают систему, генерирующую аэрозоль, содержащую изделие, генерирующее аэрозоль, и электрически управляемое устройство, генерирующее аэрозоль, содержащее наружный нагревательный элемент, окружающий внешнюю периферию изделия, генерирующего аэрозоль.
Электрически управляемые устройства, генерирующие аэрозоль, содержащие индуктор, выполненный с возможностью индукционного нагрева субстратов, генерирующих аэрозоль, нагреваемых изделий, генерирующих аэрозоль, также известны в данной области техники. Например, в документе WO 2015/176898 A1 раскрывают систему, генерирующую аэрозоль, содержащую изделие, генерирующее аэрозоль, содержащее продолговатый токоприемник (сусцептор) в тепловом контакте с субстратом, генерирующим аэрозоль, и электрически управляемое устройство, генерирующее аэрозоль, имеющее индуктор для нагрева субстрата, генерирующего аэрозоль. При использовании флуктуационное или переменное электромагнитное поле, создаваемое индуктором, индуцирует вихревые токи в токоприемнике, вызывая нагревание токоприемника, как результат одного или обоих из резистивных потерь (джоулевого нагревания) и, если токоприемник является магнитным, потерь на гистерезис. Тепло, генерируемое в токоприемнике, передается к субстрату, образующему аэрозоль, за счет проводимости.
В данной области техники предложены нагреваемые изделия, генерирующие аэрозоль, содержащие два или более физически отделенных субстратов, генерирующих аэрозоль, для использования с электрически управляемыми устройствами, генерирующими аэрозоль. Обычно два или более физически отделенных субстратов, генерирующих аэрозоль, таких нагреваемых изделий, генерирующих аэрозоль, нагреваются одновременно электрически управляемым устройством, генерирующим аэрозоль. Это может неблагоприятно приводить к генерированию пригодного для вдыхания аэрозоля, содержащего неконтролируемые и переменные доли летучих соединений, высвобождающихся из каждого из двух или более физически отделенных субстратов, генерирующих аэрозоль.
Было бы желательно обеспечить нагреваемое изделие, генерирующее аэрозоль, содержащее двойные субстраты, генерирующие аэрозоль, для использования с электрически управляемым устройством, генерирующим аэрозоль, которое позволяет доставлять пользователю вдыхаемый аэрозоль, содержащий управляемые доли летучих соединений, высвобождающихся из каждого из двойных субстратов, генерирующих аэрозоль.
Настоящее изобретение относится к изделию, генерирующему аэрозоль, для генерирования вдыхаемого аэрозоля при нагревании. Изделие, генерирующее аэрозоль, может иметь ближний (проксимальный) конец и дальний (дистальный) конец. Изделие, генерирующее аэрозоль, может содержать первый субстрат, генерирующий аэрозоль. Первый субстрат, генерирующий аэрозоль, может быть размещен между дальним концом и ближним концом изделия, генерирующего аэрозоль. Изделие, генерирующее аэрозоль, может содержать первое впускное отверстие для воздуха для впуска воздуха в изделие, генерирующее аэрозоль. Изделие, генерирующее аэрозоль, может содержать второй субстрат, генерирующий аэрозоль. Второй субстрат, генерирующий аэрозоль, может быть размещен между первым субстратом, генерирующим аэрозоль, и ближним концом изделия, генерирующего аэрозоль. Изделие, генерирующее аэрозоль, может содержать второе впускное отверстие для воздуха для впуска воздуха в изделие, генерирующее аэрозоль. Изделие, генерирующее аэрозоль, может содержать первый проход для потока воздуха, проходящий от первого впускного отверстия для воздуха через первый субстрат, генерирующий аэрозоль, к ближнему концу изделия, генерирующего аэрозоль. Изделие, генерирующее аэрозоль, может содержать второй проход для потока воздуха, проходящий от второго впускного отверстия для воздуха через второй субстрат, генерирующий аэрозоль, к ближнему концу изделия, генерирующего аэрозоль. Первый проход для потока воздуха и второй проход для потока воздуха могут быть изолированы друг от друга.
Настоящее изобретение также относится к системе, генерирующей аэрозоль. Система, генерирующая аэрозоль, может содержать изделие, генерирующее аэрозоль, как описано выше. Система, генерирующая аэрозоль, может содержать устройство, генерирующее аэрозоль. Устройство, генерирующее аэрозоль, может быть выполнено с возможностью нагрева первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль.
Согласно первому аспекту настоящего изобретения предусмотрено изделие, генерирующее аэрозоль, для генерирования вдыхаемого аэрозоля при нагревании, при этом изделие, генерирующее аэрозоль, имеет ближний конец и дальний конец и содержит: первый субстрат, генерирующий аэрозоль, размещенный между дальним концом и ближним концом изделия, генерирующего аэрозоль; первое впускное отверстие для воздуха для впуска воздуха в изделие, генерирующее аэрозоль; второй субстрат, генерирующий аэрозоль, размещенный между первым субстратом, генерирующим аэрозоль, и ближним концом изделия, генерирующего аэрозоль; второе впускное отверстие для воздуха для впуска воздуха в изделие, генерирующее аэрозоль; первый проход для потока воздуха, проходящий от первого впускного отверстия для воздуха через первый субстрат, генерирующий аэрозоль, к ближнему концу изделия, генерирующего аэрозоль; и второй проход для потока воздуха, проходящий от второго впускного отверстия для воздуха через второй субстрат, генерирующий аэрозоль, к ближнему концу изделия, генерирующего аэрозоль, при этом первый проход для потока воздуха и второй проход для потока воздуха изолированы друг от друга.
Согласно второму аспекту настоящего изобретения предусмотрена система, генерирующая аэрозоль, содержащая: изделие, генерирующее аэрозоль, согласно первому аспекту настоящего изобретения; и устройство, генерирующее аэрозоль, выполненное с возможностью нагрева первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль.
В контексте данного документа применительно к настоящему изобретению термин «изделие, генерирующее аэрозоль» используется для описания изделия, содержащего субстрат, генерирующий аэрозоль, который нагревается для генерирования вдыхаемого аэрозоля для доставки пользователю.
В контексте данного документа применительно к настоящему изобретению термин «субстрат, генерирующий аэрозоль» используется для описания субстрата, содержащего материал, образующий аэрозоль, способный высвобождать при нагревании летучие соединения, которые могут генерировать аэрозоль.
В контексте данного документа применительно к настоящему изобретению термин «аэрозоль» используется для описания дисперсии твердых частиц или капель жидкости, или комбинации твердых частиц и капель жидкости в газе. Аэрозоль может быть видимым или невидимым. Аэрозоль может содержать пары веществ, которые обычно являются жидкими или твердыми при комнатной температуре, а также твердые частицы или капли жидкости, или комбинацию твердых частиц и капель жидкости.
В контексте данного документа применительно к настоящему изобретению термин «устройство, генерирующее аэрозоль» используется для описания устройства, которое взаимодействует с субстратом, генерирующим аэрозоль, изделия, генерирующего аэрозоль, для генерирования аэрозоля.
Изделия, генерирующие аэрозоль, согласно первому аспекту настоящего изобретения содержат первый проход для потока воздуха, проходящий от первого впускного отверстия для воздуха через первый субстрат, генерирующий аэрозоль, к ближнему концу изделия, генерирующего аэрозоль; и второй проход для потока воздуха, проходящий от второго впускного отверстия для воздуха через второй субстрат, генерирующий аэрозоль, к ближнему концу изделия, генерирующего аэрозоль.
В контексте данного документа применительно к настоящему изобретению термин «проход для потока воздуха» используется для описания маршрута, вдоль которого воздух может втягиваться через изделие, генерирующее аэрозоль, согласно первому аспекту настоящего изобретения.
При использовании летучие соединения, высвобождающиеся из первого субстрата, генерирующего аэрозоль, при нагревании первого субстрата, генерирующего аэрозоль, захватываются воздухом, втягиваемым вдоль первого прохода для потока воздуха.
При использовании летучие соединения, высвобождающиеся из второго субстрата, генерирующего аэрозоль, при нагревании второго субстрата, генерирующего аэрозоль, захватываются воздухом, втягиваемым вдоль второго прохода потока воздуха.
Первый проход для потока воздуха и второй проход для потока воздуха изолированы друг от друга.
В контексте данного документа применительно к настоящему изобретению термин «изолированный» означает, что при использовании воздух, втягиваемый вдоль первого прохода для потока воздуха, не может смешиваться с воздухом, втягиваемым вдоль второго прохода для потока воздуха, а воздух, втягиваемый вдоль второго прохода для потока воздуха, не может смешиваться с воздухом, втягиваемым вдоль первого прохода для потока воздуха.
Как дополнительно описано ниже, изоляция первого прохода для потока воздуха и второго прохода для потока воздуха друг от друга в изделиях, генерирующих аэрозоль, согласно первому аспекту настоящего изобретения преимущественно обеспечивает доставку пользователю вдыхаемого аэрозоля, содержащего управляемые доли летучих соединений, высвобождающихся из каждого из первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль.
Изделия, генерирующие аэрозоль, согласно первому аспекту настоящего изобретения имеют ближний конец, через который при использовании аэрозоль выходит из изделия, генерирующего аэрозоль, для доставки пользователю. Ближний конец изделия, генерирующего аэрозоль, также может называться мундштучным концом изделия, генерирующего аэрозоль. При использовании пользователь осуществляет затяжку на ближнем конце изделия, генерирующего аэрозоль, для вдыхания аэрозоля, сгенерированного изделием, генерирующим аэрозоль.
Изделия, генерирующие аэрозоль, согласно первому аспекту настоящего изобретения имеют дальний конец. Дальний конец находится напротив ближнего конца.
Компоненты изделий, генерирующих аэрозоль, согласно первому аспекту настоящего изобретения могут быть описаны как расположенные раньше по ходу потока или расположенные дальше по ходу потока относительно друг друга, исходя из их относительных положений между ближним концом изделия, генерирующего аэрозоль, и дальним концом изделия, генерирующего аэрозоль.
Первый субстрат, генерирующий аэрозоль, размещен между дальним концом и ближним концом изделия, генерирующего аэрозоль.
Второй субстрат, генерирующий аэрозоль, размещен между первым субстратом, генерирующим аэрозоль, и ближним концом изделия, генерирующего аэрозоль.
Второй субстрат, генерирующий аэрозоль, может быть описан как расположенный дальше по ходу потока от первого субстрата, генерирующего аэрозоль.
В контексте данного документа применительно к настоящему изобретению термин «осевой» используется для описания направления между ближним концом и дальним концом изделий, генерирующих аэрозоль, согласно первому аспекту настоящего изобретения.
В контексте данного документа применительно к настоящему изобретению термин «радиальный» используется для описания направления, перпендикулярного осевому направлению. То есть направления, перпендикулярного направлению между ближним концом и дальним концом изделий, генерирующих аэрозоль, согласно первому аспекту настоящего изобретения.
В контексте данного документа применительно к настоящему изобретению термин «длина» используется для описания максимального размера изделий, генерирующих аэрозоль, согласно первому аспекту настоящего изобретения и компонентов изделий, генерирующих аэрозоль, согласно первому аспекту настоящего изобретения в осевом направлении. То есть максимального размера изделий, генерирующих аэрозоль, согласно первому аспекту настоящего изобретения и компонентов изделий, генерирующих аэрозоль, согласно первому аспекту настоящего изобретения в направлении между ближним концом и дальним концом изделий, генерирующих аэрозоль, согласно первому аспекту настоящего изобретения.
В контексте данного документа применительно к настоящему изобретению термин «ширина» используется для описания максимального размера изделий, генерирующих аэрозоль, согласно первому аспекту настоящего изобретения и компонентов изделий, генерирующих аэрозоль, согласно первому аспекту настоящего изобретения в радиальном направлении. То есть максимального размера изделий, генерирующих аэрозоль, согласно первому аспекту настоящего изобретения и компонентов изделий, генерирующих аэрозоль, согласно первому аспекту настоящего изобретения в направлении, перпендикулярном направлению между ближним концом и дальним концом изделий, генерирующих аэрозоль, согласно первому аспекту настоящего изобретения.
Изделие, генерирующее аэрозоль, может содержать один или более компонентов, расположенных раньше по ходу потока относительно первого субстрата, генерирующего аэрозоль. То есть изделие, генерирующее аэрозоль, может содержать один или более компонентов, размещенных между первым субстратом, генерирующим аэрозоль, и дальним концом изделия, генерирующего аэрозоль. Компоненты, размещенные между первым субстратом, генерирующим аэрозоль, и дальним концом изделия, генерирующего аэрозоль, впоследствии упоминаются в данном документе как «расположенные раньше по ходу потока компоненты».
Изделие, генерирующее аэрозоль, может содержать один или более воздухопроницаемых расположенных раньше по ходу потока компонентов. Например, изделие, генерирующее аэрозоль, может содержать один или более воздухопроницаемых штрангов из пористого материала, размещенных между первым субстратом, генерирующим аэрозоль, и дальним концом изделия, генерирующего аэрозоль. Один или более воздухопроницаемых штрангов могут содержать любой подходящий пористый материал, включая, но без ограничения, ацетилцеллюлозу, хлопок, бумагу и пористый пластик.
Первый проход для потока воздуха может проходить через один или более воздухопроницаемых расположенных раньше по ходу потока компонентов.
Изделие, генерирующее аэрозоль, может содержать воздухопроницаемый расположенный раньше по ходу потока компонент, размещенный на дальнем конце изделия, генерирующего аэрозоль. Например, изделие, генерирующее аэрозоль, может содержать воздухопроницаемый штранг из пористого материала, размещенный на дальнем конце изделия, генерирующего аэрозоль.
Первый проход для потока воздуха может проходить через воздухопроницаемый расположенный раньше по ходу потока компонент, размещенный на дальнем конце изделия, генерирующего аэрозоль.
Первый субстрат, генерирующий аэрозоль, может быть размещен вблизи дальнего конца изделия, генерирующего аэрозоль.
Первый субстрат, генерирующий аэрозоль, может быть размещен на дальнем конце изделия, генерирующего аэрозоль.
Изделие, генерирующее аэрозоль, может содержать один или более компонентов, размещенных между первым субстратом, генерирующим аэрозоль, и вторым субстратом, генерирующим аэрозоль, изделия, генерирующего аэрозоль. Компоненты, размещенные между первым субстратом, генерирующим аэрозоль, и дальним концом изделия, генерирующего аэрозоль, впоследствии упоминаются в данном документе как «промежуточные компоненты» изделия, генерирующего аэрозоль.
Изделие, генерирующее аэрозоль, может содержать один или более трубчатых промежуточных компонентов. Например, изделие, генерирующее аэрозоль, может содержать один или более полых трубчатых элементов, размещенных между первым субстратом, генерирующим аэрозоль, и вторым субстратом, генерирующим аэрозоль, изделия, генерирующего аэрозоль. Один или более полых трубчатых элементов могут содержать любой подходящий материал, включая, но без ограничения, пластик.
Первый проход для потока воздуха может проходить через один или более трубчатых промежуточных компонентов.
Изделие, генерирующее аэрозоль, может содержать первый полый трубчатый элемент, размещенный между первым субстратом, генерирующим аэрозоль, и вторым субстратом, генерирующим аэрозоль, изделия, генерирующего аэрозоль.
Первый полый трубчатый элемент может содержать осевой канал для потока воздуха, окруженный воздухонепроницаемой стенкой.
Первый проход для потока воздуха может проходить через осевой канал для потока воздуха первого полого трубчатого элемента.
Осевой канал для потока воздуха может быть предусмотрен во втором субстрате, генерирующем аэрозоль.
Первый проход для потока воздуха может проходить через осевой канал для потока воздуха, предусмотренный во втором субстрате, генерирующем аэрозоль.
Изделие, генерирующее аэрозоль, может содержать один или более компонентов, расположенных дальше по ходу потока относительно второго субстрата, генерирующего аэрозоль. То есть изделие, генерирующее аэрозоль, может содержать один или более компонентов, размещенных между вторым субстратом, генерирующим аэрозоль, и ближним концом изделия, генерирующего аэрозоль. Компоненты, размещенные между вторым субстратом, генерирующим аэрозоль, и ближним концом изделия, генерирующего аэрозоль, впоследствии упоминаются в данном документе как «расположенные дальше по ходу потока компоненты».
Изделие, генерирующее аэрозоль, может содержать один или более трубчатых расположенных дальше по ходу потока компонентов. Например, изделие, генерирующее аэрозоль, может содержать один или более полых трубчатых элементов, размещенных между вторым субстратом, генерирующим аэрозоль, и ближним концом изделия, генерирующего аэрозоль. Один или более полых трубчатых элементов могут содержать любой подходящий материал, включая, но без ограничения, материал на основе целлюлозы, биополимерный материал и бумагу.
Первый проход для потока воздуха может проходить через один или более трубчатых расположенных дальше по ходу потока компонентов, и второй проход для потока воздуха может проходить через один или более трубчатых расположенных дальше по ходу потока компонентов.
Изделие, генерирующее аэрозоль, может содержать второй полый трубчатый элемент, размещенный между вторым субстратом, генерирующим аэрозоль, и ближним концом изделия, генерирующего аэрозоль.
Второй полый трубчатый элемент может содержать первый осевой канал для потока воздуха и второй осевой канал для потока воздуха.
Первый проход для потока воздуха может проходить через первый осевой канал для потока воздуха второго полого трубчатого элемента, и второй проход для потока воздуха может проходить через второй осевой канал для потока воздуха второго полого трубчатого элемента.
Второй полый трубчатый элемент может содержать внутренний осевой канал для потока воздуха и внешний осевой канал для потока воздуха.
Первый проход для потока воздуха может проходить через внутренний осевой канал для потока воздуха второго полого трубчатого элемента, и второй проход для потока воздуха может проходить через внешний осевой канал для потока воздуха второго полого трубчатого элемента к ближнему концу изделия, генерирующего аэрозоль.
Первый проход для потока воздуха может проходить к ближнему концу изделия, генерирующего аэрозоль, и второй проход для потока воздуха может проходить к ближнему концу изделия, генерирующего аэрозоль.
Если первый проход для потока воздуха проходит к ближнему концу изделия, генерирующего аэрозоль, и второй проход для потока воздуха проходит к ближнему концу изделия, генерирующего аэрозоль, при использовании первый вдыхаемый аэрозоль, содержащий летучие соединения, высвобождающиеся из первого субстрата, генерирующего аэрозоль, при нагревании первого субстрата, генерирующего аэрозоль, и захватываемые воздухом, втягиваемым вдоль первого прохода для потока воздуха, может выходить из изделия, генерирующего аэрозоль, через ближний конец изделия, генерирующего аэрозоль, для доставки пользователю, и второй вдыхаемый аэрозоль, содержащий летучие соединения, высвобождающиеся из второго субстрата, генерирующего аэрозоль, при нагревании второго субстрата, генерирующего аэрозоль, и захватываемые воздухом, втягиваемым вдоль второго прохода для потока воздуха, может выходить из изделия, генерирующего аэрозоль, через ближний конец изделия, генерирующего аэрозоль, для доставки пользователю. Первый вдыхаемый аэрозоль и второй вдыхаемый аэрозоль могут смешиваться во рту пользователя во время вдыхания пользователем.
Первый проход для потока воздуха и второй проход для потока воздуха могут не проходить к ближнему концу изделия, генерирующего аэрозоль. Изделие, генерирующее аэрозоль, может содержать третий проход для потока воздуха, который проходит от первого прохода для потока воздуха и второго прохода для потока воздуха к ближнему концу изделия, генерирующего аэрозоль.
Если изделие, генерирующее аэрозоль, содержит третий проход для потока воздуха, который проходит от первого прохода для потока воздуха и второго прохода для потока воздуха к ближнему концу изделия, генерирующего аэрозоль, при использовании первый вдыхаемый аэрозоль, содержащий летучие соединения, высвобождающиеся из первого субстрата, генерирующего аэрозоль, при нагревании первого субстрата, генерирующего аэрозоль, и захватываемые воздухом, втягиваемым вдоль первого прохода для потока воздуха, может втягиваться вдоль третьего прохода для потока воздуха, и второй вдыхаемый аэрозоль, содержащий летучие соединения, высвобождающиеся из второго субстрата, генерирующего аэрозоль, при нагревании второго субстрата, генерирующего аэрозоль, и захватываемые воздухом, втягиваемым вдоль второго прохода для потока воздуха, может втягиваться вдоль третьего прохода для потока воздуха. Поскольку первый вдыхаемый аэрозоль и второй вдыхаемый аэрозоль втягиваются вдоль третьего прохода для потока воздуха, первый вдыхаемый аэрозоль и второй вдыхаемый аэрозоль могут смешиваться с образованием комбинированного вдыхаемого аэрозоля, который может выходить из изделия, генерирующего аэрозоль, через ближний конец изделия, генерирующего аэрозоль, для доставки пользователю.
Изделие, генерирующее аэрозоль, может содержать смесительную камеру, расположенную дальше по ходу потока относительно второго субстрата, генерирующего аэрозоль. То есть изделие, генерирующее аэрозоль, может содержать смесительную камеру, размещенную между вторым субстратом, генерирующим аэрозоль, и ближним концом изделия, генерирующего аэрозоль.
Первый проход для потока воздуха может проходить от первого впускного отверстия для воздуха через первый субстрат, генерирующий аэрозоль, к смесительной камере, и второй проход для потока воздуха может проходить от второго впускного отверстия для воздуха через второй субстрат, генерирующий аэрозоль, к смесительной камере. Третий проход для потока воздуха может проходить от первого прохода для потока воздуха и второго прохода для потока воздуха через смесительную камеру к ближнему концу изделия, генерирующего аэрозоль.
Если изделие, генерирующее аэрозоль, содержит смесительную камеру, расположенную дальше по ходу потока относительно второго субстрата, генерирующего аэрозоль, при использовании первый вдыхаемый аэрозоль, содержащий летучие соединения, высвобождающиеся из первого субстрата, генерирующего аэрозоль, при нагревании первого субстрата, генерирующего аэрозоль, и захватываемые воздухом, втягиваемым вдоль первого прохода для потока воздуха, может втягиваться в смесительную камеру, и второй вдыхаемый аэрозоль, содержащий летучие соединения, высвобождающиеся из второго субстрата, генерирующего аэрозоль, при нагревании второго субстрата, генерирующего аэрозоль, и захватываемые воздухом, втягиваемым вдоль второго прохода для потока воздуха, может втягиваться в смесительную камеру. Первый вдыхаемый аэрозоль и второй вдыхаемый аэрозоль могут смешиваться внутри смесительной камеры с образованием комбинированного вдыхаемого аэрозоля, который может выходить из изделия, генерирующего аэрозоль, через ближний конец изделия, генерирующего аэрозоль, для доставки пользователю.
Изделие, генерирующее аэрозоль, может содержать один или более компонентов, расположенных дальше по ходу потока относительно смесительной камеры. То есть изделие, генерирующее аэрозоль, может содержать один или более компонентов, размещенных между смесительной камерой и ближним концом изделия, генерирующего аэрозоль. Компоненты, размещенные между смесительной камерой и ближним концом изделия, генерирующего аэрозоль, впоследствии упоминаются в данном документе как «компоненты мундштучного конца».
Изделие, генерирующее аэрозоль, может содержать один или более воздухопроницаемых компонентов мундштучного конца. Например, изделие, генерирующее аэрозоль, может содержать один или более воздухопроницаемых штрангов из пористого материала, размещенных между смесительной камерой и ближним концом изделия, генерирующего аэрозоль. Один или более воздухопроницаемых штрангов могут содержать любой подходящий пористый материал, включая, но без ограничения, ацетилцеллюлозу, хлопок, бумагу и пористый пластик.
Третий проход для потока воздуха может проходить через один или более воздухопроницаемых компонентов мундштучного конца.
Изделие, генерирующее аэрозоль, может содержать мундштук, размещенный на ближнем конце изделия, генерирующего аэрозоль. Например, изделие, генерирующее аэрозоль, может содержать мундштук, содержащий штранг из пористого материала, размещенный на ближнем конце изделия, генерирующего аэрозоль.
Третий проход для потока воздуха может проходить через мундштук.
Первый проход для потока воздуха может иметь любую желаемую длину.
Первый проход для потока воздуха может иметь длину по меньшей мере приблизительно 15 мм, по меньшей мере приблизительно 20 мм или по меньшей мере приблизительно 25 мм.
Первый проход для потока воздуха может иметь длину, которая меньше или равна приблизительно 55 мм, меньше или равна приблизительно 50 мм или меньше или равна приблизительно 45 мм.
Первый проход для потока воздуха может иметь длину от приблизительно 15 мм до приблизительно 55 мм, от приблизительно 15 мм до приблизительно 50 мм или от приблизительно 15 мм до приблизительно 45 мм.
Первый проход для потока воздуха может иметь длину от приблизительно 20 мм до приблизительно 55 мм, от приблизительно 20 мм до приблизительно 50 мм или от приблизительно 20 мм до приблизительно 45 мм.
Первый проход для потока воздуха может иметь длину от приблизительно 25 мм до приблизительно 55 мм, от приблизительно 25 мм до приблизительно 50 мм или от приблизительно 25 мм до приблизительно 45 мм.
Второй проход для потока воздуха может иметь любую желаемую длину.
Второй проход для потока воздуха может иметь длину по меньшей мере приблизительно 10 мм, по меньшей мере приблизительно 12 мм или по меньшей мере приблизительно 14 мм.
Второй проход для потока воздуха может иметь длину, которая меньше или равна приблизительно 30 мм, меньше или равна приблизительно 28 мм или меньше или равна приблизительно 26 мм.
Второй проход для потока воздуха может иметь длину от приблизительно 10 мм до приблизительно 30 мм, от приблизительно 10 мм до приблизительно 28 мм или от приблизительно 10 мм до приблизительно 26 мм.
Второй проход для потока воздуха может иметь длину от приблизительно 12 мм до приблизительно 30 мм, от приблизительно 12 мм до приблизительно 28 мм или от приблизительно 12 мм до приблизительно 26 мм.
Второй проход для потока воздуха может иметь длину от приблизительно 14 мм до приблизительно 30 мм, от приблизительно 14 мм до приблизительно 28 мм или от приблизительно 14 мм до приблизительно 26 мм.
Соотношение длины первого прохода для потока воздуха к длине второго прохода для потока воздуха может составлять по меньшей мере приблизительно 1,2, по меньшей мере приблизительно 1,3, по меньшей мере приблизительно 1,4 или по меньшей мере приблизительно 1,5.
Соотношение длины первого прохода для потока воздуха к длине второго прохода для потока воздуха может быть меньше или равно приблизительно 2,5, меньше или равно приблизительно 2,3, меньше или равно приблизительно 2,1 или меньше или равно приблизительно 1,9.
Соотношение длины первого прохода для потока воздуха к длине второго прохода для потока воздуха может составлять от приблизительно 1,2 до приблизительно 2,5, от приблизительно 1,2 до приблизительно 2,3, от приблизительно 1,2 до приблизительно 2,1 или от приблизительно 1,2 до приблизительно 1,9.
Соотношение длины первого прохода для потока воздуха к длине второго прохода для потока воздуха может составлять от приблизительно 1,3 до приблизительно 2,5, от приблизительно 1,3 до приблизительно 2,3, от приблизительно 1,3 до приблизительно 2,1 или от приблизительно 1,3 до приблизительно 1,9.
Соотношение длины первого прохода для потока воздуха к длине второго прохода для потока воздуха может составлять от приблизительно 1,4 до приблизительно 2,5, от приблизительно 1,4 до приблизительно 2,3, от приблизительно 1,4 до приблизительно 2,1 или от приблизительно 1,4 до приблизительно 1,9.
Соотношение длины первого прохода для потока воздуха к длине второго прохода для потока воздуха может составлять от приблизительно 1,5 до приблизительно 2,5, от приблизительно 1,5 до приблизительно 2,3, от приблизительно 1,5 до приблизительно 2,1 или от приблизительно 1,5 до приблизительно 1,9.
Третий проход для потока воздуха может иметь любую желаемую длину.
Третий проход для потока воздуха может иметь длину по меньшей мере приблизительно 2 мм, по меньшей мере приблизительно 4 мм или по меньшей мере приблизительно 6 мм.
Третий проход для потока воздуха может иметь длину, которая меньше или равна приблизительно 14 мм, меньше или равна приблизительно 12 мм или меньше или равна приблизительно 10 мм.
Третий проход для потока воздуха может иметь длину от приблизительно 2 мм до приблизительно 14 мм, от приблизительно 2 мм до приблизительно 12 мм или от приблизительно 2 мм до приблизительно 10 мм.
Третий проход для потока воздуха может иметь длину от приблизительно 4 мм до приблизительно 14 мм, от приблизительно 4 мм до приблизительно 12 мм или от приблизительно 4 мм до приблизительно 10 мм.
Третий проход для потока воздуха может иметь длину от приблизительно 6 мм до приблизительно 14 мм, от приблизительно 6 мм до приблизительно 12 мм или от приблизительно 6 мм до приблизительно 10 мм.
Мундштук может иметь любое желаемое поперечное сечение. Например, мундштук может иметь по существу круглое, овальное или эллиптическое поперечное сечение.
Мундштук может иметь любую желаемую длину. Например, мундштук может иметь длину от приблизительно 3 мм до приблизительно 6 мм.
Мундштук может иметь любую желаемую ширину. Например, мундштук может иметь ширину от приблизительно 5 миллиметров до приблизительно 11 миллиметров. Мундштук может иметь ширину, которая является по существу такой же, как ширина изделия, генерирующего аэрозоль.
Смесительная камера может быть размещена вблизи ближнего конца изделия, генерирующего аэрозоль.
Смесительная камера может быть размещена на ближнем конце изделия, генерирующего аэрозоль.
Смесительная камера может представлять собой полость или углубление на ближнем конце изделия, генерирующего аэрозоль.
Смесительная камера может иметь любую желаемую форму. Например, смесительная камера может быть по существу цилиндрической.
Смесительная камера может иметь любое желаемое поперечное сечение. Например, смесительная камера может иметь по существу круглое, овальное или эллиптическое поперечное сечение.
Смесительная камера может иметь любую желаемую длину. Например, смесительная камера может иметь длину от приблизительно 4 мм до приблизительно 7 мм.
Смесительная камера может иметь любую желаемую ширину. Например, смесительная камера может иметь ширину от приблизительно 5 миллиметров до приблизительно 11 миллиметров. Смесительная камера может иметь ширину, которая является по существу такой же, как ширина изделия, генерирующего аэрозоль.
Смесительная камера может быть образована одной или более обертками изделия, генерирующего аэрозоль, которые окружают смесительную камеру, и одним или более другими компонентами изделия, генерирующего аэрозоль.
Первое впускное отверстие для воздуха и второе впускное отверстие для воздуха физически отделены друг от друга.
Первое впускное отверстие для воздуха может быть размещено на дальнем конце изделия, генерирующего аэрозоль.
Второе впускное отверстие для воздуха может быть размещено дальше по ходу потока относительно первого впускного отверстия для воздуха. То есть, второе впускное отверстие для воздуха может быть размещено между первым впускным отверстием для воздуха и ближним концом изделия, генерирующего аэрозоль.
Первое впускное отверстие для воздуха может быть выполнено с возможностью впуска воздуха в изделие, генерирующее аэрозоль, в осевом направлении.
Первое впускное отверстие для воздуха может быть выполнено с возможностью впуска воздуха в изделие, генерирующее аэрозоль, в радиальном направлении.
Второе впускное отверстие для воздуха может быть выполнено с возможностью впуска воздуха в изделие, генерирующее аэрозоль, в осевом направлении.
Второе впускное отверстие для воздуха может быть выполнено с возможностью впуска воздуха в изделие, генерирующее аэрозоль, в радиальном направлении.
Первое впускное отверстие для воздуха может быть выполнено с возможностью впуска воздуха в изделие, генерирующее аэрозоль, в том же направлении, что и второе впускное отверстие для воздуха. Например, первое впускное отверстие для воздуха может быть выполнено с возможностью впуска воздуха в изделие, генерирующее аэрозоль, в осевом направлении, и второе впускное отверстие для воздуха может быть выполнено с возможностью впуска воздуха в изделие, генерирующее аэрозоль, в осевом направлении.
Первое впускное отверстие для воздуха может быть выполнено с возможностью впуска воздуха в изделие, генерирующее аэрозоль, в направлении, отличном от направления второго впускного отверстия для воздуха. Например, первое впускное отверстие для воздуха может быть выполнено с возможностью впуска воздуха в изделие, генерирующее аэрозоль, в осевом направлении, и второе впускное отверстие для воздуха может быть выполнено с возможностью впуска воздуха в изделие, генерирующее аэрозоль, в радиальном направлении.
Первое впускное отверстие для воздуха может быть размещено по периферии первого субстрата, генерирующего аэрозоль. Например, первое впускное отверстие для воздуха может быть размещено на дальнем конце первого субстрата, генерирующего аэрозоль.
Первое впускное отверстие для воздуха может быть выполнено с возможностью впуска воздуха непосредственно в первый субстрат, генерирующий аэрозоль. Например, первое впускное отверстие для воздуха может быть выполнено с возможностью впуска воздуха непосредственно в первый субстрат, генерирующий аэрозоль, в осевом направлении.
Второе впускное отверстие для воздуха может быть размещено по периферии второго субстрата, генерирующего аэрозоль. Например, второе впускное отверстие для воздуха может быть размещено между дальним концом и ближним концом второго субстрата, генерирующего аэрозоль.
Второе впускное отверстие для воздуха может быть выполнено с возможностью впуска воздуха непосредственно во второй субстрат, генерирующий аэрозоль. Например, второе впускное отверстие для воздуха может быть выполнено с возможностью впуска воздуха непосредственно во второй субстрат, генерирующий аэрозоль, в радиальном направлении.
Первый субстрат, генерирующий аэрозоль, и второй субстрат, генерирующий аэрозоль, физически отделены друг от друга.
Состав первого субстрата, генерирующего аэрозоль, может быть таким же, как состав второго субстрата, генерирующего аэрозоль.
Состав первого субстрата, генерирующего аэрозоль, может быть отличным от состава второго субстрата, генерирующего аэрозоль.
Один или оба из первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, могут содержать никотин. То есть первый субстрат, генерирующий аэрозоль, может содержать никотин, или второй субстрат, генерирующий аэрозоль, может содержать никотин, или каждый из первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, может содержать никотин.
В контексте данного документа применительно к настоящему изобретению термин «никотин» используется для описания никотина и производных никотина, таких как соли никотина.
Один или оба из первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, могут содержать табачный материал. То есть первый субстрат, генерирующий аэрозоль, может содержать табачный материал, или второй субстрат, генерирующий аэрозоль, может содержать табачный материал, или каждый из первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, может содержать табачный материал.
В контексте данного документа применительно к настоящему изобретению термин «табачный материал» используется для описания любого материала, содержащего табак, включая, но без ограничения, табачный лист, табачную жилку, табачный стебель, табачный черешок, табачную пыль, взорванный табак, восстановленный табачный материал и гомогенизированный табачный материал.
Один или оба из первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, могут содержать гомогенизированный табачный материал. То есть первый субстрат, генерирующий аэрозоль, может содержать гомогенизированный табачный материал, или второй субстрат, генерирующий аэрозоль, может содержать гомогенизированный табачный материал, или каждый из первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, может содержать гомогенизированный табачный материал.
В контексте данного документа применительно к настоящему изобретению термин «гомогенизированный табачный материал» используется для описания материала, образованного путем агломерации сыпучего табака.
Табачный материал может, например, быть в форме порошка, гранул, шариков, кусочков, трубок, полосок, листов или любой их комбинации.
Один или оба из первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, могут содержать одно или более веществ для образования аэрозоля. То есть первый субстрат, генерирующий аэрозоль, может содержать одно или более веществ для образования аэрозоля, или второй субстрат, генерирующий аэрозоль, может содержать одно или более веществ для образования аэрозоля, или каждый из первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, может содержать одно или более веществ для образования аэрозоля.
Вещество для образования аэрозоля может представлять собой любое подходящее соединение или смесь соединений, которые при использовании способствуют образованию плотного и устойчивого аэрозоля и которые являются по существу стойкими к термической деградации при рабочей температуре системы, генерирующей аэрозоль, содержащей изделие, генерирующее аэрозоль. Подходящие вещества для образования аэрозоля известны в данной области техники и включают, но без ограничения: многоатомные спирты, такие как триэтиленгликоль, пропиленгликоль, 1,3-бутандиол и глицерол; сложные эфиры многоатомных спиртов, такие как моно-, ди- или триацетат глицерола; и алифатические сложные эфиры моно-, ди- или поликарбоновых кислот, такие как диметилдодекандиоат и диметилтетрадекандиоат.
Один или оба из первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, могут содержать один или более ароматизаторов. То есть первый субстрат, генерирующий аэрозоль, может содержать один или более ароматизаторов, или второй субстрат, генерирующий аэрозоль, может содержать один или более ароматизаторов, или каждый из первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, может содержать один или более ароматизаторов.
Подходящие ароматизаторы известны в данной области техники и включают, но без ограничения ментол.
Первый субстрат, генерирующий аэрозоль, может содержать твердый материал, образующий аэрозоль, жидкий материал, образующий аэрозоль, гелеобразный материал, образующий аэрозоль, или их комбинацию.
Первый субстрат, генерирующий аэрозоль, может содержать твердый материал, образующий аэрозоль, жидкий материал, образующий аэрозоль, гелеобразный материал, образующий аэрозоль, или их комбинацию.
Первый субстрат, генерирующий аэрозоль, может содержать штранг из твердого материала, образующего аэрозоль, окруженный оберткой.
Первый субстрат, генерирующий аэрозоль, может содержать пористый субстрат, заполненный жидким материалом, образующим аэрозоль, гелеобразным материалом, образующим аэрозоль, или их комбинацией.
Второй субстрат, генерирующий аэрозоль, может содержать штранг из твердого материала, образующего аэрозоль, окруженный оберткой.
Второй субстрат, генерирующий аэрозоль, может содержать твердый материал, образующий аэрозоль, жидкий материал, образующий аэрозоль, гелеобразный материал, образующий аэрозоль, или их комбинацию.
Второй субстрат, генерирующий аэрозоль, может содержать пористый субстрат, заполненный жидким материалом, образующим аэрозоль, гелеобразным материалом, образующим аэрозоль, или их комбинацией.
Изделие, генерирующее аэрозоль, может иметь любую желаемую форму. Например, изделие, генерирующее аэрозоль, может быть по существу цилиндрическим.
Изделие, генерирующее аэрозоль, может иметь любое желаемое поперечное сечение. Например, изделие, генерирующее аэрозоль, может иметь по существу круглое, овальное или эллиптическое поперечное сечение.
Изделие, генерирующее аэрозоль, может иметь любую желаемую длину. Например, изделие, генерирующее аэрозоль, может иметь длину от приблизительно 50 миллиметра до приблизительно 90 миллиметра.
Изделие, генерирующее аэрозоль, может иметь любую желаемую ширину. Например, изделие, генерирующее аэрозоль, может иметь ширину от приблизительно 5 миллиметров до приблизительно 12 миллиметров.
Первый субстрат, генерирующий аэрозоль, может иметь любую желаемую форму. Например, первый субстрат, генерирующий аэрозоль, может быть по существу цилиндрическим.
Первый субстрат, генерирующий аэрозоль, может иметь любое желаемое поперечное сечение. Например, первый субстрат, генерирующий аэрозоль, может иметь по существу круглое, овальное или эллиптическое поперечное сечение.
Первый субстрат, генерирующий аэрозоль, может иметь любую желаемую длину. Например, первый субстрат, генерирующий аэрозоль, может иметь длину от приблизительно 7 мм до приблизительно 13 мм.
Первый субстрат, генерирующий аэрозоль, может иметь любую желаемую ширину. Например, первый субстрат, генерирующий аэрозоль, может иметь ширину от приблизительно 5 миллиметров до приблизительно 11 миллиметров. Первый субстрат, генерирующий аэрозоль, может иметь ширину, которая является по существу такой же, как ширина изделия, генерирующего аэрозоль.
Второй субстрат, генерирующий аэрозоль, может иметь любую желаемую форму. Например, второй субстрат, генерирующий аэрозоль, может быть по существу цилиндрическим.
Второй субстрат, генерирующий аэрозоль, может иметь любое желаемое поперечное сечение. Например, второй субстрат, генерирующий аэрозоль, может иметь по существу круглое, овальное или эллиптическое поперечное сечение.
Второй субстрат, генерирующий аэрозоль, может иметь любую желаемую длину. Например, первый субстрат, генерирующий аэрозоль, может иметь длину от приблизительно 7 мм до приблизительно 13 мм.
Второй субстрат, генерирующий аэрозоль, может иметь любую желаемую ширину. Например, первый субстрат, генерирующий аэрозоль, может иметь ширину от приблизительно 5 миллиметров до приблизительно 11 миллиметров. Первый субстрат, генерирующий аэрозоль, может иметь ширину, которая является по существу такой же, как ширина изделия, генерирующего аэрозоль.
Первый субстрат, генерирующий аэрозоль, второй субстрат, генерирующий аэрозоль, и другие компоненты изделия, генерирующего аэрозоль, могут быть собраны внутри одной или более оберток для образования изделия, генерирующего аэрозоль. Например, первый субстрат, генерирующий аэрозоль, второй субстрат, генерирующий аэрозоль, и другие компоненты изделия, генерирующего аэрозоль, могут быть собраны внутри одной или более оберток для образования продолговатого стержня.
Подходящие обертки для использования в изделиях, генерирующих аэрозоль, согласно первому аспекту настоящего изобретения известны в данной области техники и включают, но без ограничения: сигаретную бумагу; фицеллы фильтра; ободковую бумагу; металлизированную бумагу; металлическую фольгу; и слоистые материалы из металлической фольги и бумаги.
Изделия, генерирующие аэрозоль, согласно первому аспекту настоящего изобретения могут напоминать обычные сигареты с зажигаемым концом.
Согласно второму аспекту настоящего изобретения предусмотрена система, генерирующая аэрозоль, содержащая: изделие, генерирующее аэрозоль, согласно первому аспекту настоящего изобретения; и устройство, генерирующее аэрозоль, выполненное с возможностью нагрева первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль.
Устройство, генерирующее аэрозоль, может быть выполнено с возможностью одновременного нагрева первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль.
Устройство, генерирующее аэрозоль, может быть выполнено с возможностью последовательного нагрева первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль.
Устройство, генерирующее аэрозоль, может быть выполнено с возможностью нагрева первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль, до одинаковой температуры.
Устройство, генерирующее аэрозоль, может быть выполнено с возможностью нагрева первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль, до разных температур.
Устройство, генерирующее аэрозоль, может содержать корпус, образующий полость устройства, выполненную с возможностью вмещения по меньшей мере части изделия, генерирующего аэрозоль.
Устройство, генерирующее аэрозоль, может представлять собой удерживаемое в руке устройство, генерирующее аэрозоль.
Устройство, генерирующее аэрозоль, может представлять собой электрически управляемое устройство, генерирующее аэрозоль.
Устройство, генерирующее аэрозоль, может содержать блок питания и управляющую электронику.
Устройство, генерирующее аэрозоль, может содержать батарею и управляющую электронику.
Устройство, генерирующее аэрозоль, может содержать электрический нагреватель.
Устройство, генерирующее аэрозоль, может содержать электрический нагреватель, содержащий один или более нагревательных элементов.
Устройство, генерирующее аэрозоль, может содержать электрический нагреватель, содержащий один или более резистивных нагревательных элементов.
Устройство, генерирующее аэрозоль, может содержать электрический нагреватель, содержащий первый нагревательный элемент, выполненный с возможностью нагрева первого субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль, и второй нагревательный элемент, выполненный с возможностью нагрева второго субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль.
Устройство, генерирующее аэрозоль, может содержать электрический нагреватель, содержащий первый резистивный нагревательный элемент, выполненный с возможностью нагрева первого субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль, и второй резистивный нагревательный элемент, выполненный с возможностью нагрева второго субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль.
Одно или оба из изделия, генерирующего аэрозоль, и устройства, генерирующего аэрозоль, могут содержать один или более токоприемников (сусцепторов). То есть изделие, генерирующее аэрозоль, может содержать один или более токоприемников, или устройство, генерирующее аэрозоль, может содержать один или более токоприемников, или каждое из изделия, генерирующего аэрозоль, и устройства, генерирующего аэрозоль, может содержать один или более токоприемников.
Изделие, генерирующее аэрозоль, может содержать один токоприемник, выполненный с возможностью нагрева первого субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль.
Изделие, генерирующее аэрозоль, может содержать один токоприемник, находящийся в тепловом контакте с первым субстратом, генерирующим аэрозоль, изделия, генерирующего аэрозоль, и вторым субстратом, генерирующим аэрозоль, изделия, генерирующего аэрозоль.
Изделие, генерирующее аэрозоль, может содержать первый токоприемник, выполненный с возможностью нагрева первого субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль, и второй токоприемник, выполненный с возможностью нагрева второго субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль.
Изделие, генерирующее аэрозоль, может содержать первый токоприемник, находящийся в тепловом контакте с первым субстратом, генерирующим аэрозоль, и второй токоприемник, находящийся в тепловом контакте со вторым субстратом, генерирующим аэрозоль.
Устройство, генерирующее аэрозоль, может содержать один токоприемник, выполненный с возможностью нагрева первого субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль.
Устройство, генерирующее аэрозоль, может содержать первый токоприемник, выполненный с возможностью нагрева первого субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль, и второй токоприемник, выполненный с возможностью нагрева второго субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль.
Устройство, генерирующее аэрозоль, может содержать индуктор.
Устройство, генерирующее аэрозоль, может содержать индуктор, содержащий одну или более индукционных катушек.
Устройство, генерирующее аэрозоль, может содержать индуктор, содержащий первую индукционную катушку и вторую индукционную катушку.
Устройство, генерирующее аэрозоль, может содержать индуктор, содержащий первую индукционную катушку, выполненную с возможностью нагрева первого токоприемника, и вторую индукционную катушку, выполненную с возможностью нагрева второго токоприемника.
Если изделие, генерирующее аэрозоль, содержит первый токоприемник и второй токоприемник, устройство, генерирующее аэрозоль, может содержать индуктор, содержащий первую индукционную катушку, выполненную с возможностью нагрева первого токоприемника изделия, генерирующего аэрозоль, и вторую индукционную катушку, выполненную с возможностью нагрева второго токоприемника изделия, генерирующего аэрозоль.
Если устройство, генерирующее аэрозоль, содержит первый токоприемник и второй токоприемник, устройство, генерирующее аэрозоль, может содержать индуктор, содержащий первую индукционную катушку, выполненную с возможностью нагрева первого токоприемника устройства, генерирующего аэрозоль, и вторую индукционную катушку, выполненную с возможностью нагрева второго токоприемника устройства, генерирующего аэрозоль.
Далее предоставлен неисчерпывающий список неограничивающих примеров. Любой один или более признаков этих примеров могут быть объединены с любым одним или более признаками другого примера, варианта осуществления или аспекта, описанных в данном документе.
EX1. Изделие, генерирующее аэрозоль, для генерирования вдыхаемого аэрозоля при нагревании, при этом изделие, генерирующее аэрозоль, имеет ближний конец и дальний конец и содержит: первый субстрат, генерирующий аэрозоль, размещенный между дальним концом и ближним концом изделия, генерирующего аэрозоль; первое впускное отверстие для воздуха для впуска воздуха в изделие, генерирующее аэрозоль; второй субстрат, генерирующий аэрозоль, размещенный между дальним концом и ближним концом изделия, генерирующего аэрозоль; второе впускное отверстие для воздуха для впуска воздуха в изделие, генерирующее аэрозоль; первый проход для потока воздуха, проходящий от первого впускного отверстия для воздуха через первый субстрат, генерирующий аэрозоль, к ближнему концу изделия, генерирующего аэрозоль; и второй проход для потока воздуха, проходящий от второго впускного отверстия для воздуха через второй субстрат, генерирующий аэрозоль, к ближнему концу изделия, генерирующего аэрозоль, при этом первый проход для потока воздуха и второй проход для потока воздуха изолированы друг от друга.
EX2. Изделие, генерирующее аэрозоль, согласно примеру EX1, в котором второй субстрат, генерирующий аэрозоль, размещен между первым субстратом, генерирующим аэрозоль, и ближним концом изделия, генерирующего аэрозоль.
EX3. Изделие, генерирующее аэрозоль, согласно примеру EX1 или EX2, в котором первое впускное отверстие для воздуха выполнено с возможностью впуска воздуха в изделие, генерирующее аэрозоль, в осевом направлении.
EX4. Изделие, генерирующее аэрозоль, согласно примеру EX1 или EX2, в котором первое впускное отверстие для воздуха выполнено с возможностью впуска воздуха в изделие, генерирующее аэрозоль, в радиальном направлении.
EX5. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX4, в котором первое впускное отверстие для воздуха размещено по периферии первого субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль.
EX6. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX5, в котором первое впускное отверстие для воздуха размещено на дальнем конце первого субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль.
EX7. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX6, в котором первое впускное отверстие для воздуха выполнено с возможностью впуска воздуха непосредственно в первый субстрат, генерирующий аэрозоль, изделия, генерирующего аэрозоль.
EX8. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX7, в котором второе впускное отверстие для воздуха выполнено с возможностью впуска воздуха в изделие, генерирующее аэрозоль, в осевом направлении.
EX9. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX7, в котором второе впускное отверстие для воздуха выполнено с возможностью впуска воздуха в изделие, генерирующее аэрозоль, в радиальном направлении.
EX10. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX9, в котором второе впускное отверстие для воздуха размещено по периферии второго субстрата, генерирующего аэрозоль.
EX11. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX10, в котором второе впускное отверстие для воздуха выполнено с возможностью впуска воздуха непосредственно во второй субстрат, генерирующий аэрозоль.
EX12. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX11, в котором осевой канал для потока воздуха предусмотрен во втором субстрате, генерирующем аэрозоль.
EX13. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX12, в котором первый проход для потока воздуха проходит через осевой канал для потока воздуха, предусмотренный во втором субстрате, генерирующем аэрозоль.
EX14. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX13, содержащее один или более компонентов, размещенных между первым субстратом, генерирующим аэрозоль, и вторым субстратом, генерирующим аэрозоль.
EX15. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX14, содержащее первый полый трубчатый элемент, размещенный между первым субстратом, генерирующим аэрозоль, и вторым субстратом, генерирующим аэрозоль.
EX16. Изделие, генерирующее аэрозоль, согласно примеру EX15, в котором первый полый трубчатый элемент содержит осевой канал для потока воздуха и воздухонепроницаемую стенку.
EX17. Изделие, генерирующее аэрозоль, согласно примеру EX16, в котором первый проход для потока воздуха проходит через осевой канал для потока воздуха первого полого трубчатого элемента.
EX18. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX17, содержащее один или более компонентов, размещенных между вторым субстратом, генерирующим аэрозоль, и ближним концом изделия, генерирующего аэрозоль.
EX19. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX18, содержащее второй полый трубчатый элемент, размещенный между вторым субстратом, генерирующим аэрозоль, и ближним концом изделия, генерирующего аэрозоль.
EX20. Изделие, генерирующее аэрозоль, согласно примеру EX19, в котором второй полый трубчатый элемент содержит первый осевой канал для потока воздуха и второй осевой канал для потока воздуха.
EX21. Изделие, генерирующее аэрозоль, согласно примеру EX20, в котором первый проход для потока воздуха проходит через первый осевой канал второго полого трубчатого элемента, и второй проход для потока воздуха проходит через второй осевой канал для потока воздуха второго полого трубчатого элемента.
EX22. Изделие, генерирующее аэрозоль, согласно примеру EX19, в котором второй полый трубчатый элемент содержит внутренний осевой канал для потока воздуха и внешний осевой канал для потока воздуха.
EX23. Изделие, генерирующее аэрозоль, согласно примеру EX22, в котором первый проход для потока воздуха проходит через внутренний осевой канал второго полого трубчатого элемента, и второй проход для потока воздуха проходит через внешний осевой канал для потока воздуха второго полого трубчатого элемента.
EX24. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX23, в котором первый проход для потока воздуха проходит к ближнему концу изделия, генерирующего аэрозоль.
EX25. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX24, в котором второй проход для потока воздуха проходит к ближнему концу изделия, генерирующего аэрозоль.
EX26. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX23, содержащее смесительную камеру, размещенную между вторым субстратом, генерирующим аэрозоль, и ближним концом изделия, генерирующего аэрозоль.
EX27. Изделие, генерирующее аэрозоль, согласно примеру EX26, в котором первый проход для потока воздуха проходит от первого впускного отверстия для воздуха через первый субстрат, генерирующий аэрозоль, к смесительной камере, и второй проход для потока воздуха проходит от второго впускного отверстия для воздуха через второй субстрат, генерирующий аэрозоль, к смесительной камере.
EX28. Изделие, генерирующее аэрозоль, согласно примеру EX26 или EX27, в котором смесительная камера размещена на ближнем конце изделия, генерирующего аэрозоль.
EX29. Изделие, генерирующее аэрозоль, согласно примеру EX26 или EX27, содержащее один или более компонентов, размещенных между смесительной камерой и ближним концом изделия, генерирующего аэрозоль.
EX30. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX29, в котором первый субстрат, генерирующий аэрозоль, размещен на дальнем конце изделия, генерирующего аэрозоль.
EX31. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX29, содержащее один или более компонентов, размещенных между первым субстратом, генерирующим аэрозоль, и дальним концом изделия, генерирующего аэрозоль.
EX32. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX31, содержащее один или более воздухопроницаемых компонентов, размещенных между первым субстратом, генерирующим аэрозоль, и дальним концом изделия, генерирующего аэрозоль.
EX33. Изделие, генерирующее аэрозоль, согласно примеру EX32, в котором первый проход для потока воздуха проходит через один или более воздухопроницаемых компонентов.
EX34. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX32, содержащее воздухопроницаемый штранг из пористого материала, размещенный на дальнем конце изделия, генерирующего аэрозоль.
EX35. Изделие, генерирующее аэрозоль, согласно примеру EX34, в котором первый проход для потока воздуха проходит через воздухопроницаемый штранг из пористого материала.
EX36. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX35, в котором первый субстрат, генерирующий аэрозоль, содержит никотин.
EX37. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX36, в котором второй субстрат, генерирующий аэрозоль, содержит никотин.
EX38. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX37, в котором первый субстрат, генерирующий аэрозоль, содержит табачный материал.
EX39. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX38, в котором второй субстрат, генерирующий аэрозоль, содержит табачный материал.
EX40. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX39, в котором первый субстрат, генерирующий аэрозоль, содержит гомогенизированный табачный материал.
EX41. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX40, в котором второй субстрат, генерирующий аэрозоль, содержит гомогенизированный табачный материал.
EX42. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX41, в котором первый субстрат, генерирующий аэрозоль, содержит одно или более веществ для образования аэрозоля.
EX43. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX42, в котором второй субстрат, генерирующий аэрозоль, содержит одно или более веществ для образования аэрозоля.
EX44. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX43, в котором первый субстрат, генерирующий аэрозоль, содержит один или более ароматизаторов.
EX45. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX44, в котором второй субстрат, генерирующий аэрозоль, содержит один или более ароматизаторов.
EX46. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-45, в котором состав первого субстрата, генерирующего аэрозоль, является таким же, как состав второго субстрата, генерирующего аэрозоль.
EX47. Изделие, генерирующее аэрозоль, согласно любому из примеров EX1-45, в котором состав первого субстрата, генерирующего аэрозоль, отличается от состава второго субстрата, генерирующего аэрозоль.
EX48. Система, генерирующая аэрозоль, содержащая: изделие, генерирующее аэрозоль, согласно любому из примеров EX1-EX47; и устройство, генерирующее аэрозоль, выполненное с возможностью нагрева первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль.
EX49. Система, генерирующая аэрозоль, согласно примеру EX48, в которой устройство, генерирующее аэрозоль, выполнено с возможностью одновременного нагрева первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль.
EX50. Система, генерирующая аэрозоль, согласно примеру EX48 или EX49, в которой устройство, генерирующее аэрозоль, выполнено с возможностью последовательного нагрева первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль.
EX51. Система, генерирующая аэрозоль, согласно любому из примеров EX48-EX50, в которой устройство, генерирующее аэрозоль, выполнено с возможностью нагрева первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль, до одинаковой температуры.
EX52. Система, генерирующая аэрозоль, согласно любому из примеров EX48-EX51, в которой устройство, генерирующее аэрозоль, выполнено с возможностью нагрева первого субстрата, генерирующего аэрозоль, и второго субстрата, генерирующего аэрозоль, изделия, генерирующего аэрозоль, до разных температур.
Настоящее изобретение далее будет описано только в качестве примера со ссылкой на прилагаемые графические материалы, на которых:

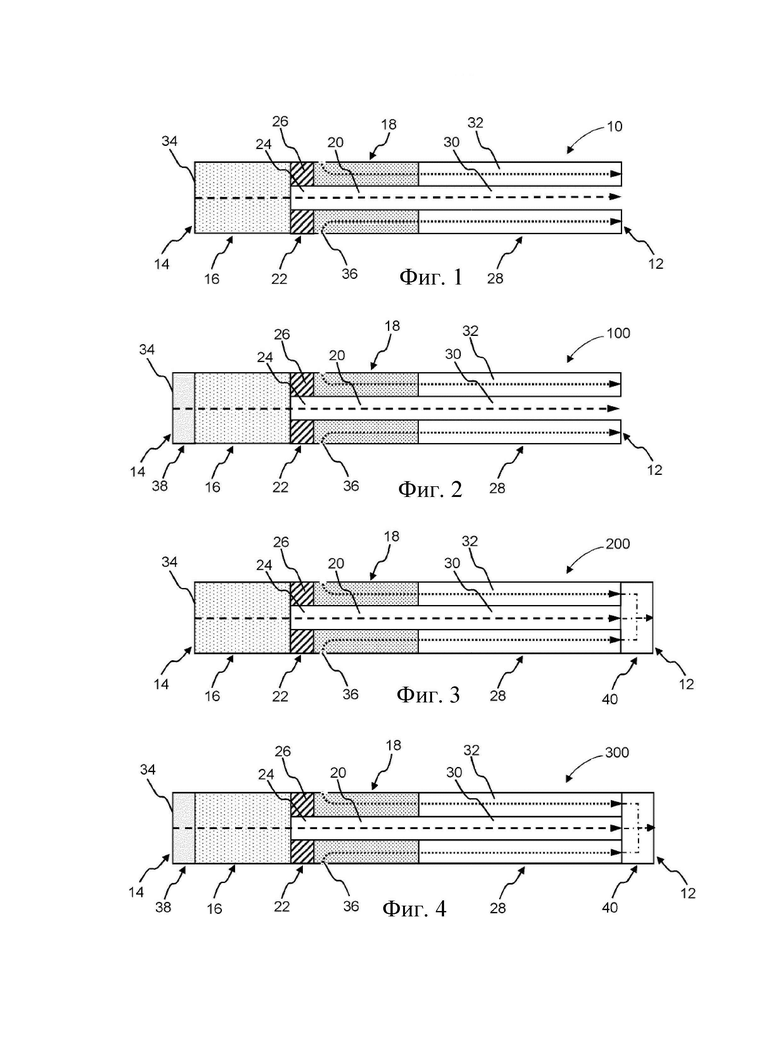

на фиг. 1 показан схематический продольный вид в сечении первого варианта осуществления изделия, генерирующего аэрозоль, согласно первому аспекту настоящего изобретения;
на фиг. 2 показан схематический продольный вид в сечении второго варианта осуществления изделия, генерирующего аэрозоль, согласно второму аспекту настоящего изобретения;
на фиг. 3 показан схематический продольный вид в сечении третьего варианта осуществления изделия, генерирующего аэрозоль, согласно первому аспекту настоящего изобретения;

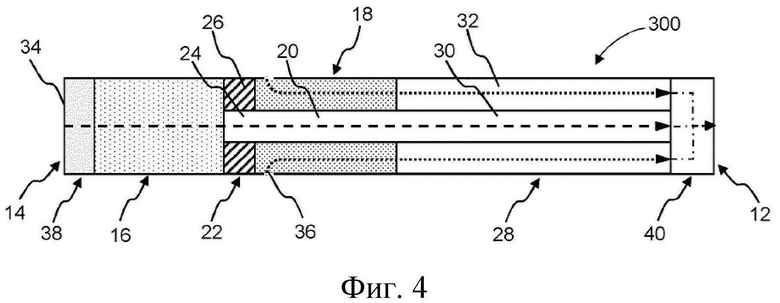

на фиг. 4 показан схематический продольный вид в сечении четвертого варианта осуществления изделия, генерирующего аэрозоль, согласно первому аспекту настоящего изобретения;

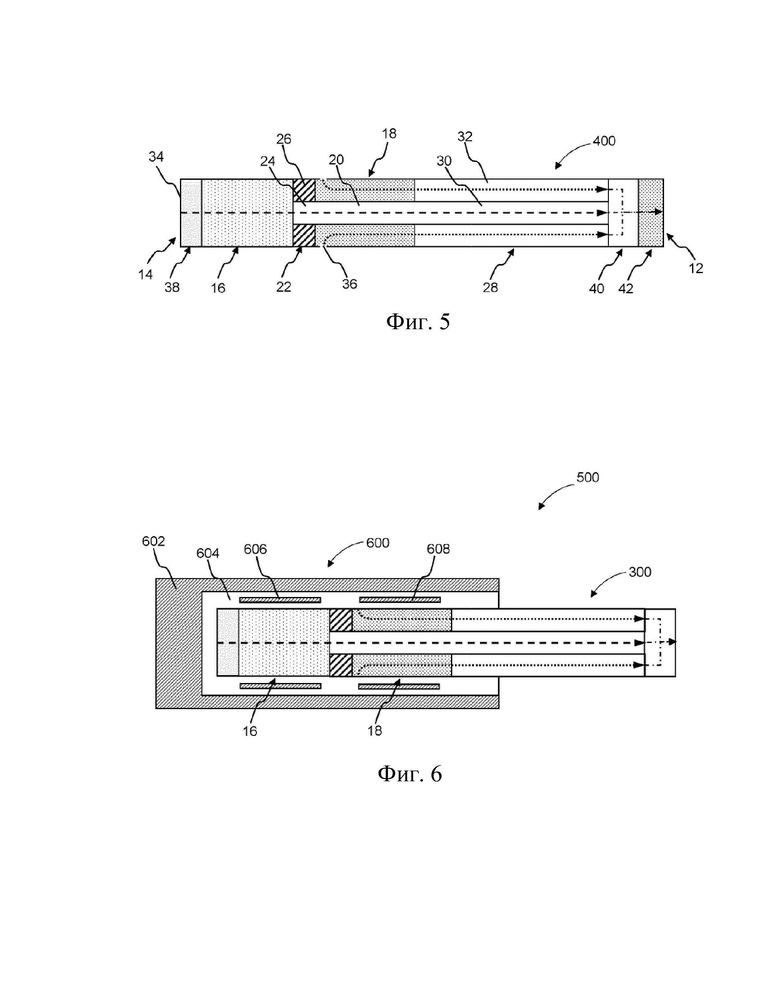

на фиг. 5 показан схематический продольный вид в сечении пятого варианта осуществления изделия, генерирующего аэрозоль, согласно первому аспекту настоящего изобретения; и
на фиг. 6 показан схематический продольный вид в сечении варианта осуществления системы, генерирующей аэрозоль, согласно второму аспекту настоящего изобретения.
Первый вариант осуществления изделия 10, генерирующего аэрозоль, согласно первому аспекту настоящего изобретения, показанному на фиг. 1, является по существу цилиндрическим и имеет ближний конец 12 и дальний конец 14. Изделие 10, генерирующее аэрозоль, содержит первый субстрат 16, генерирующий аэрозоль, размещенный между дальним концом 14 и ближним концом 12 изделия 10, генерирующего аэрозоль, и второй субстрат 18, генерирующий аэрозоль, размещенный между первым субстратом 16, генерирующим аэрозоль, и ближним концом 12 изделия 10, генерирующего аэрозоль.
Первый субстрат 16, генерирующий аэрозоль, содержит штранг из материала, образующего аэрозоль, окруженный оберткой.
Второй субстрат 18, генерирующий аэрозоль, содержит штранг из материала, образующего аэрозоль, окруженный оберткой. Как показано на фиг. 1, осевой канал 20 для потока воздуха предусмотрен во втором субстрате 18, генерирующем аэрозоль. Материал, образующий аэрозоль, второго субстрата 18, генерирующего аэрозоль, окружает осевой канал 20 для потока воздуха. Осевой канал 20 для потока воздуха и материал, образующий аэрозоль, второго субстрата 18, генерирующего аэрозоль, разделены воздухонепроницаемой поверхностью.
Изделие 10, генерирующее аэрозоль, дополнительно содержит первый полый трубчатый элемент 22, размещенный между первым субстратом 16, генерирующим аэрозоль, и вторым сегментом 18, генерирующим аэрозоль. Первый полый трубчатый элемент 22 содержит осевой канал 24 для потока воздуха, окруженный воздухонепроницаемой стенкой 26.
Изделие 10, генерирующее аэрозоль, также дополнительно содержит второй полый трубчатый элемент 28, размещенный между вторым сегментом 18, генерирующим аэрозоль, и ближним концом 12 изделия 10, генерирующего аэрозоль. Второй полый трубчатый элемент 28 содержит внутренний осевой канал 30 для потока воздуха, окруженный внешним каналом 32 для потока воздуха. Внутренний осевой канал 30 для потока воздуха и внешний канал 32 для потока воздуха второго полого трубчатого элемента 28 разделены воздухонепроницаемой поверхностью.
Первый субстрат 16, генерирующий аэрозоль, первый полый трубчатый элемент 22, второй субстрат 18, генерирующий аэрозоль, и второй полый трубчатый элемент 28 расположены в прилегающем соосном выравнивании и окружены внешней оберткой из листового материала, такого как, например, сигаретная бумага, металлизированная бумага, металлическая фольга или слоистый материал из металлической фольги и бумаги.
Изделие 10, генерирующее аэрозоль, содержит первое впускное отверстие 34 для воздуха на дальнем конце первого субстрата 16, генерирующего аэрозоль. Первое впускное отверстие 34 для воздуха выполнено с возможностью впуска воздуха непосредственно в первый субстрат 16, генерирующий аэрозоль, в осевом направлении.
Изделие 10, генерирующее аэрозоль, содержит второе впускное отверстие 36 для воздуха, размещенное по периферии второго субстрата 18, генерирующего аэрозоль. Второе впускное отверстие 36 для воздуха содержит кольцевой ряд перфорационных отверстий во внешней обертке. Второе впускное отверстие 36 для воздуха выполнено с возможностью впуска воздуха непосредственно во второй субстрат 18, генерирующий аэрозоль, в радиальном направлении.
Как показано на фиг. 1, осевой канал 24 для потока воздуха первого полого трубчатого элемента 22, осевой канал 20 для потока воздуха, предусмотренный во втором субстрате 18, генерирующем аэрозоль, и внутренний осевой канал 30 для потока воздуха второго полого трубчатого элемента 28 соосно выровнены.
Первый проход для потока воздуха (показанный штриховой стрелкой на фиг. 1) проходит от первого впускного отверстия 34 для воздуха через первый субстрат 16, генерирующий аэрозоль, осевой канал 24 для потока воздуха первого полого трубчатого элемента 22, осевой канал 20 для потока воздуха, предусмотренный во втором субстрате 18, генерирующем аэрозоль, и внутренний осевой канал 30 для потока воздуха второго полого трубчатого элемента 28 к ближнему 12 концу изделия 10, генерирующего аэрозоль.
Второй проход для потока воздуха (показанный пунктирной стрелкой на фиг. 1) проходит от второго впускного отверстия 36 для воздуха через второй субстрат 18, генерирующий аэрозоль, и внешний канал 32 для потока воздуха второго полого трубчатого элемента 28 к ближнему 12 концу изделия 10, генерирующего аэрозоль.
Первый проход для потока воздуха и второй проход для потока воздуха изолированы друг от друга. При использовании первая воздухонепроницаемая стенка 26 первого полого трубчатого элемента 22, воздухонепроницаемая поверхность между осевым каналом 20 для потока воздуха, предусмотренным во втором субстрате 18, генерирующем аэрозоль, и материалом, образующим аэрозоль, второго субстрата 18, генерирующего аэрозоль, и воздухонепроницаемая поверхность между внутренним осевым каналом 30 для потока воздуха и внешним каналом 32 для потока воздуха второго полого трубчатого элемента 28 предотвращают смешивание воздуха, втягиваемого вдоль первого прохода для потока воздуха, с воздухом, втягиваемым вдоль второго прохода для потока воздуха, и наоборот.
При использовании первый вдыхаемый аэрозоль, содержащий летучие соединения, высвобождающиеся из первого субстрата 16, генерирующего аэрозоль, при нагревании первого субстрата 16, генерирующего аэрозоль, и захватываемые воздухом, втягиваемым вдоль первого прохода для потока воздуха, может выходить из изделия 10, генерирующего аэрозоль, через ближний конец 12 изделия 12, генерирующего аэрозоль, для доставки пользователю, и второй вдыхаемый аэрозоль, содержащий летучие соединения, высвобождающиеся из второго субстрата 18, генерирующего аэрозоль, при нагревании второго субстрата 18, генерирующего аэрозоль, и захватываемые воздухом, втягиваемым вдоль второго прохода для потока воздуха, может выходить из изделия 10, генерирующего аэрозоль, через ближний конец 12 изделия 10, генерирующего аэрозоль, для доставки пользователю. Первый вдыхаемый аэрозоль и второй вдыхаемый аэрозоль могут смешиваться во рту пользователя во время вдыхания пользователем.
Второй вариант осуществления изделия 100, генерирующего аэрозоль, согласно первому аспекту настоящего изобретения, показанный на фиг. 2, имеет конструкцию, аналогичную первому варианту осуществления изделия 10, генерирующего аэрозоль, согласно первому аспекту настоящего изобретения, показанному на фиг. 1. Те же ссылочные позиции используются на фиг. 2 для частей изделия 100, генерирующего аэрозоль, показанных на фиг. 2, соответствующих частям изделия 10, генерирующего аэрозоль, показанным на фиг. 1.
Первый субстрат 16, генерирующий аэрозоль, изделия 10, генерирующего аэрозоль, показанного на фиг. 1, размещен на дальнем конце 14 изделия 10, генерирующего аэрозоль. Как показано на фиг. 2, изделие 100, генерирующее аэрозоль, показанное на фиг. 2, отличается от изделия 10, генерирующего аэрозоль, показанного на фиг. 1, тем, что изделие 100, генерирующее аэрозоль, показанное на фиг. 2, содержит компонент 38, размещенный между первым субстратом 16, генерирующим аэрозоль, и дальним концом 14 изделия 100, генерирующего аэрозоль.
Компонент 38 размещен на дальнем конце 14 изделия 10, генерирующего аэрозоль, и содержит воздухопроницаемый штранг из пористого материала, такого как, например, ацетилцеллюлоза.
Изделие 100, генерирующее аэрозоль, показанное на фиг. 2, содержит первое впускное отверстие 34 для воздуха на дальнем конце компонента 38. Первое впускное отверстие 34 для воздуха выполнено с возможностью впуска воздуха непосредственно в компонент 38 в осевом направлении.
В изделии 100, генерирующем аэрозоль, показанном на фиг. 2, первый проход для потока воздуха (показанный штриховой стрелкой на фиг. 2) проходит от первого впускного отверстия 34 для воздуха через компонент 38, первый субстрат 16, генерирующий аэрозоль, осевой канал 24 для потока воздуха первого полого трубчатого элемента 22, осевой канал 20 для потока воздуха, предусмотренный во втором субстрате 18, генерирующем аэрозоль, и внутренний осевой канал 30 для потока воздуха второго полого трубчатого элемента 28 к ближнему 12 концу изделия 10, генерирующего аэрозоль.
Третий вариант осуществления изделия 200, генерирующего аэрозоль, согласно первому аспекту настоящего изобретения, показанный на фиг. 3, имеет конструкцию, аналогичную первому варианту осуществления изделия 10, генерирующего аэрозоль, согласно первому аспекту настоящего изобретения, показанному на фиг. 1. Те же ссылочные позиции используются на фиг. 3 для частей изделия 200, генерирующего аэрозоль, показанных на фиг. 3, соответствующих частям изделия 10, генерирующего аэрозоль, показанным на фиг. 1.
Второй полый трубчатый элемент 28 изделия 10, генерирующего аэрозоль, показанный на фиг. 1, размещен на ближнем конце 12 изделия 10, генерирующего аэрозоль. Как показано на фиг. 3, изделие 200, генерирующее аэрозоль, показанное на фиг. 3, отличается от изделия 10, генерирующего аэрозоль, показанного на фиг. 1, тем, что изделие 200, генерирующее аэрозоль, показанное на фиг. 3, содержит смесительную камеру 40, размещенную между вторым полым трубчатым элементом 28 изделия 200, генерирующего аэрозоль, и ближним концом 12 изделия 200, генерирующего аэрозоль.
В изделии 200, генерирующем аэрозоль, показанном на фиг. 3, первый проход для потока воздуха (показанный штриховой стрелкой на фиг. 3) проходит от первого впускного отверстия 34 для воздуха через первый субстрат 16, генерирующий аэрозоль, осевой канал 24 для потока воздуха первого полого трубчатого элемента 22, осевой канал 20 для потока воздуха, предусмотренный во втором субстрате 18, генерирующем аэрозоль, и внутренний осевой канал 30 для потока воздуха второго полого трубчатого элемента 28 к смесительной камере 40. В изделии 200, генерирующем аэрозоль, показанном на фиг. 3, второй проход для потока воздуха (показанный пунктирной стрелкой на фиг. 1) проходит от второго впускного отверстия 36 для воздуха через второй субстрат 18, генерирующий аэрозоль, и внешний канал 32 для потока воздуха второго полого трубчатого элемента 28 к смесительной камере 40.
Третий проход для потока воздуха (показан штриховой и пунктирной стрелками на фиг. 3) проходит от первого прохода для потока воздуха и второго прохода для потока воздуха через смесительную камеру 40 к ближнему концу 12 изделия 300, генерирующего аэрозоль.
При использовании первый вдыхаемый аэрозоль, содержащий летучие соединения, высвобождающиеся из первого субстрата 16, генерирующего аэрозоль, при нагревании первого субстрата 16, генерирующего аэрозоль, и захватываемые воздухом, втягиваемым вдоль первого прохода для потока воздуха, может втягиваться в смесительную камеру 40, и второй вдыхаемый аэрозоль, содержащий летучие соединения, высвобождающиеся из второго субстрата 18, генерирующего аэрозоль, при нагревании второго субстрата 18, генерирующего аэрозоль, и захватываемые воздухом, втягиваемым вдоль второго прохода для потока воздуха, может втягиваться в смесительную камеру 40. Первый вдыхаемый аэрозоль и второй вдыхаемый аэрозоль могут смешиваться внутри смесительной камеры 40 с образованием комбинированного вдыхаемого аэрозоля, который может выходить из изделия 300, генерирующего аэрозоль, через ближний конец 12 изделия 300, генерирующего аэрозоль, для доставки пользователю.
Четвертый вариант осуществления изделия 300, генерирующего аэрозоль, согласно первому аспекту настоящего изобретения, показанный на фиг. 4, имеет конструкцию, аналогичную третьему варианту осуществления изделия 200, генерирующего аэрозоль, согласно первому аспекту настоящего изобретения, показанному на фиг. 3. Те же ссылочные позиции используются на фиг. 4 для частей изделия 300, генерирующего аэрозоль, показанных на фиг. 4, соответствующих частям изделия 200, генерирующего аэрозоль, показанным на фиг. 3.
В изделии 200, генерирующем аэрозоль, показанном на фиг. 3, первый субстрат 16, генерирующий аэрозоль, изделия 200, генерирующего аэрозоль, размещен на дальнем конце 14 изделия 200, генерирующего аэрозоль. Как показано на фиг. 4, изделие 300, генерирующее аэрозоль, показанное на фиг. 4, отличается от изделия 200, генерирующего аэрозоль, показанного на фиг. 3, тем, что изделие 300, генерирующее аэрозоль, показанное на фиг. 4, содержит компонент 38, размещенный между первым субстратом 16, генерирующим аэрозоль, и дальним концом 14 изделия 300, генерирующего аэрозоль.
Компонент 38 размещен на дальнем конце 14 изделия 300, генерирующего аэрозоль, и содержит воздухопроницаемый штранг из пористого материала, такого как, например, ацетилцеллюлоза.
Изделие 300, генерирующее аэрозоль, показанное на фиг. 4, содержит первое впускное отверстие 34 для воздуха на дальнем конце компонента 38. Первое впускное отверстие 34 для воздуха выполнено с возможностью впуска воздуха непосредственно в компонент 38 в осевом направлении.
В изделии 300, генерирующем аэрозоль, показанном на фиг. 4, первый проход для потока воздуха (показанный штриховой стрелкой на фиг. 4) проходит от первого впускного отверстия 34 для воздуха через компонент 38, первый субстрат 16, генерирующий аэрозоль, осевой канал 24 для потока воздуха первого полого трубчатого элемента 22, осевой канал 20 для потока воздуха, предусмотренный во втором субстрате 18, генерирующем аэрозоль, и внутренний осевой канал 30 для потока воздуха второго полого трубчатого элемента 28 к смесительной камере 40 изделия 10, генерирующего аэрозоль.
Пятый вариант осуществления изделия 400, генерирующего аэрозоль, согласно первому аспекту настоящего изобретения, показанный на фиг. 5, имеет конструкцию, аналогичную четвертому варианту осуществления изделия 300, генерирующего аэрозоль, согласно первому аспекту настоящего изобретения, показанному на фиг. 4. Те же ссылочные позиции используются на фиг. 5 для частей изделия 400, генерирующего аэрозоль, показанных на фиг. 5, соответствующих частям изделия 300, генерирующего аэрозоль, показанным на фиг. 4.
В изделии 300, генерирующем аэрозоль, показанном на фиг. 4, смесительная камера 40 изделия 300, генерирующего аэрозоль, размещена на ближнем конце 12 изделия 300, генерирующего аэрозоль. Как показано на фиг. 5, изделие 400, генерирующее аэрозоль, показанное на фиг. 5, отличается от изделия 300, генерирующего аэрозоль, показанного на фиг. 4, тем, что изделие 400, генерирующее аэрозоль, показанное на фиг. 5, содержит мундштук 42, размещенный между первой смесительной камерой 40 и ближним концом 12 изделия 400, генерирующего аэрозоль.
Мундштук 42 размещен на ближнем конце 12 изделия 400, генерирующего аэрозоль, и содержит воздухопроницаемый штранг из пористого материала, такого как, например, ацетилцеллюлоза.
В изделии 400, генерирующем аэрозоль, показанном на фиг. 5, третий проход для потока воздуха (показан штриховой и пунктирной стрелками на фиг. 5) проходит от первого прохода для потока воздуха и второго прохода для потока воздуха через смесительную камеру 40 и мундштук 42 к ближнему концу 12 изделия 400, генерирующего аэрозоль.
Вариант осуществления системы 500, генерирующей аэрозоль, согласно второму аспекту настоящего изобретения, показанный на фиг. 6, содержит изделие 300, генерирующее аэрозоль, согласно первому аспекту настоящего изобретения, как показано на фиг. 4, и электрически управляемое удерживаемое в руке устройство 600, генерирующее аэрозоль.
Устройство 600, генерирующее аэрозоль, содержит корпус 602, образующий полость 604 устройства, выполненную с возможностью вмещения дальней части изделия 300, генерирующего аэрозоль.
Устройство 600, генерирующее аэрозоль, содержит первый полый трубчатый токоприемник 606 в виде гильзы и второй полый трубчатый токоприемник 608 в виде гильзы. Первый полый трубчатый токоприемник 606 в виде гильзы выполнен с возможностью нагрева первого субстрата 16, генерирующего аэрозоль, изделия 300, генерирующего аэрозоль, за счет проводимости, когда дальняя часть изделия 300, генерирующего аэрозоль, вмещена в полость 604 устройства. Второй полый трубчатый токоприемник 608 в виде гильзы выполнен с возможностью нагрева второго субстрата 18, генерирующего аэрозоль, изделия 300, генерирующего аэрозоль, за счет проводимости, когда дальняя часть изделия 300, генерирующего аэрозоль, вмещена в полость 604 устройства.
Устройство 600, генерирующее аэрозоль, дополнительно содержит индуктор, содержащий первую индукционную катушку (не показана) и вторую индукционную катушку (не показана), блок питания в виде батареи (не показан), такой как перезаряжаемая литий-ионная батарея, и схему управления (не показана). Схема управления управляет подачей электроэнергии от батареи на первую индукционную катушку и вторую индукционную катушку индуктора.
При использовании флуктуационное или переменное электромагнитное поле, создаваемое первой индукционной катушкой индуктора, индуцирует вихревые токи в первом полом трубчатом токоприемнике 606 в виде гильзы, вызывая нагрев первого полого трубчатого токоприемника 606. Тепло, генерируемое в первом полом трубчатом токоприемнике 606 в виде гильзы, передается на первый субстрат 16, генерирующий аэрозоль, изделия 300, генерирующего аэрозоль, за счет проводимости.
При использовании флуктуационное или переменное электромагнитное поле, создаваемое второй индукционной катушкой индуктора, индуцирует вихревые токи во втором полом трубчатом токоприемнике 608 в виде гильзы, вызывая нагрев второго полого трубчатого токоприемника 608. Тепло, генерируемое во втором полом трубчатом токоприемнике в виде гильзы 606, передается на второй субстрат 18, генерирующий аэрозоль, изделия 300, генерирующего аэрозоль, за счет проводимости.
Индуктор устройства 600, генерирующего аэрозоль, может быть выполнен с возможностью нагрева первого полого трубчатого токоприемника 606 в виде гильзы и второго полого трубчатого токоприемника 608 в виде гильзы до одной и той же температуры или до разных температур. Таким образом, устройство 600, генерирующее аэрозоль, может быть выполнено с возможностью одновременного или последовательного нагрева первого субстрата 16, генерирующего аэрозоль, и второго субстрата 18, генерирующего аэрозоль, изделия 300, генерирующего аэрозоль, до одной и той же температуры или до разных температур.
Индуктор устройства 600, генерирующего аэрозоль, может быть выполнен с возможностью одновременного или последовательного нагрева первого полого трубчатого токоприемника 606 в виде гильзы и второго полого трубчатого токоприемника 608 в виде гильзы. Устройство 600, генерирующее аэрозоль, таким образом может быть выполнено с возможностью одновременного или последовательного нагрева первого субстрата 16, генерирующего аэрозоль, и второго субстрата 18, генерирующего аэрозоль, изделия 300, генерирующего аэрозоль.
Следует понимать, что изделия, генерирующие аэрозоль, согласно первому аспекту настоящего изобретения также могут быть пригодны для использования с другими типами устройств, генерирующих аэрозоль.
Например, следует понимать, что изделия, генерирующие аэрозоль, согласно первому аспекту настоящего изобретения могут содержать первый токоприемник, находящийся в тепловом контакте с первым субстратом, генерирующим аэрозоль, и второй токоприемник, находящийся в тепловом контакте со вторым субстратом, генерирующим аэрозоль. Изделия, генерирующие аэрозоль, согласно первому аспекту настоящего изобретения могут использоваться с устройством, генерирующим аэрозоль, содержащим индуктор, выполненный с возможностью нагрева первого токоприемника и второго токоприемника изделия, генерирующего аэрозоль.
Для цели настоящего описания и приложенной формулы изобретения, за исключением случаев, когда указано иное, все числа, выражающие величины, количества, процентные доли и т. д., необходимо понимать как модифицированные во всех случаях термином «приблизительно». Также все диапазоны включают раскрытые точки максимума и минимума и включают любые промежуточные диапазоны между ними, которые могут быть или не быть конкретно перечислены в данном документе. Поэтому в этом контексте число А понимают как А ± 10% от А. В этом контексте число А можно рассматривать как включающее численные значения, находящиеся в пределах обычной стандартной погрешности для измерения свойства, которое модифицирует число А.
Изобретение относится к изделию (300), генерирующему аэрозоль, для генерирования вдыхаемого аэрозоля при нагревании. При этом изделие (300) имеет ближний конец (12) и дальний конец (14) и содержит: первый субстрат (16), генерирующий аэрозоль, размещенный между дистальным концом (14) и проксимальным концом (12) изделия (300); первое впускное отверстие (34) для воздуха для впуска воздуха в изделие (300); второй субстрат (18), генерирующий аэрозоль, размещенный между первым субстратом (16), генерирующим аэрозоль, и проксимальным концом (12) изделия (300), генерирующего аэрозоль; второе впускное отверстие (36) для воздуха для впуска воздуха в изделие (300); первый проход для потока воздуха, проходящий от первого впускного отверстия (34) для воздуха через первый субстрат (16), генерирующий аэрозоль, к проксимальному концу (12) изделия (300; и второй проход для потока воздуха, проходящий от второго впускного отверстия (36) для воздуха через второй субстрат (18), генерирующий аэрозоль, к проксимальному концу (12) изделия (300). При этом первый проход для потока воздуха и второй проход для потока воздуха изолированы друг от друга. Изобретение позволяет доставлять пользователю вдыхаемый аэрозоль, содержащий управляемые доли летучих соединений, высвобождающихся из каждого из двойных субстратов, генерирующих аэрозоль. 2 н. и 14 з.п. ф-лы, 6 ил.
1. Изделие для генерирования при нагревании вдыхаемого аэрозоля, при этом изделие имеет проксимальный конец и дистальный конец и содержит:
первый субстрат для генерирования аэрозоля, расположенный между дистальным концом и проксимальным концом изделия;
первое впускное отверстие для воздуха для впуска воздуха в изделие;
второй субстрат для генерирования аэрозоля, расположенный между первым субстратом и проксимальным концом изделия;
второе впускное отверстие для воздуха для впуска воздуха в изделие;
первый проход для потока воздуха, проходящий от первого впускного отверстия для воздуха через первый субстрат к ближнему концу изделия; и
второй проход для потока воздуха, проходящий от второго впускного отверстия для воздуха через второй субстрат к проксимальному концу изделия,
при этом первый проход для потока воздуха и второй проход для потока воздуха изолированы друг от друга.
2. Изделие по п. 1, в котором первое впускное отверстие для воздуха выполнено с возможностью впуска воздуха в изделие в осевом направлении.
3. Изделие по любому из пп. 1, 2, в котором второе впускное отверстие для воздуха выполнено с возможностью впуска воздуха в изделие в радиальном направлении.
4. Изделие по п. 3, в котором во втором субстрате имеется осевой канал для потока воздуха.
5. Изделие по п. 4, в котором первый проход для потока воздуха проходит через осевой канал для потока воздуха во втором субстрате.
6. Изделие по любому из пп. 4, 5, содержащее первый полый трубчатый элемент, расположенный между первым субстратом и вторым субстратом, причем первый полый трубчатый элемент содержит осевой канал для потока воздуха и воздухонепроницаемую стенку.
7. Изделие по п. 6, в котором первый проход для потока воздуха проходит через осевой канал для потока воздуха первого полого трубчатого элемента.
8. Изделие по любому из пп. 1-7, содержащее второй полый трубчатый элемент, расположенный между вторым субстратом и проксимальным концом изделия, причем второй полый трубчатый элемент содержит внутренний осевой канал для потока воздуха и внешний осевой канал для потока воздуха.
9. Изделие по п. 8, в котором первый проход для потока воздуха проходит через внутренний осевой канал второго полого трубчатого элемента, а второй проход для потока воздуха проходит через внешний осевой канал для потока воздуха второго полого трубчатого элемента.
10. Изделие по любому из пп. 1-9, содержащий смесительную камеру, расположенную между вторым субстратом и проксимальным концом изделия, причем первый проход для потока воздуха проходит от первого впускного отверстия для воздуха через первый субстрат к смесительной камере, а второй проход для потока воздуха проходит от второго впускного отверстия для воздуха через второй субстрат к смесительной камере.
11. Изделие по п. 10, в котором смесительная камера расположена на ближнем конце изделия.
12. Изделие по любому из пп. 1-11, содержащее воздухопроницаемый штранг из пористого материала, расположенный на дистальном конце изделия.
13. Изделие по любому из пп. 1-12, в котором состав первого субстрата отличается от состава второго субстрата.
14. Изделие по любому из пп. 1-13, в котором один или оба из первого субстрата и второго субстрата содержат табачный материал.
15. Система для генерирования аэрозоля, содержащая:
изделие для генерирования аэрозоля по любому из пп. 1-14; и
устройство для генерирования аэрозоля, выполненное с возможностью нагрева первого субстрата для генерирования аэрозоля и второго субстрата для генерирования аэрозоля изделия для генерирования аэрозоля.
16. Система по п. 15, в которой один или оба из изделия для генерирования аэрозоля и устройства для генерирования аэрозоля содержат один или более сусцепторов.
| WO 2019224068 A1, 28.11.2019 | |||
| CA 3019228 A1, 06.10.2016 | |||
| СПОСОБ И УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ЗАГОТОВОК, ГЕНЕРИРУЮЩИХ АЭРОЗОЛЬ | 2015 |
|
RU2687758C2 |
| СУБСТРАТ, ОБРАЗУЮЩИЙ АЭРОЗОЛЬ, И СИСТЕМА ПОДАЧИ АЭРОЗОЛЯ | 2015 |
|
RU2600912C1 |
