Могильный цветник (варианты) и способ декорирования могилы усопшего Российский патент 2025 года по МПК E04H13/00

Группа изобретений относится к оформлению и декорированию могил усопших при захоронении их в землю. Декорирование заключается в установке/закреплении в грунте насыпи могилы усопшего в горизонтальной плоскости разноформенных, разноразмерных могильных цветников состоящих из не менее одного разноформенного, разноразмерного цельного декоративного каркаса или составного декоративного каркаса изготовленного из не менее чем одного слоя твердого, прочного материала, каждый из которых имеет не менее одной прямой и/или изогнутой стенки соединенных между собой декорированного с наружной стороны, закрепленного на расположенной в смонтированном виде в горизонтальной плоскости упругой прочной цельной несущей раме или составной несущей раме и/или в зависимости от варианта реализации могильных цветников на нижерасположенном декоративном каркасе, при этом цельный декоративный каркас или составной декоративный каркас могильного цветника полностью или частично закрывает поверхность несущей рамы, образуя тем самым жёстко замкнутый контур могильного цветника, внешний периметр, размеры и форма которого определяется формой и размерами не менее одного цельного или составного декоративного каркаса, при этом внутри периметра могильного цветника в зависимости от варианта реализации декоративных каркасов образуется не менее одной ниши внутри периметра могильного цветника для размещения декоративно удерживающего насыпного материала из, например, чернозема, песка, декоративного гравия, щепы и т.д. в том числе с последующей укладкой на насыпной слой натурального или искусственного газона и/или живых и искусственных цветов или частично или частично или полностью закрытая вверху ниша с возможностью размещения живых и искусственных цветов. Также в зависимости от варианта изготовления могильных цветников они могут быть выполнены с возможностью подсветки как самого могильного цветника, так и окружающего пространства. Форма и внешний вид каждого из декоративных каркасов и составных декоративных каркасов определяется формой и внешним видом прямых и/или изогнутых стенок каждого из них.

Известен надгробный памятник (патент РФ 2031209 С1 от 20.03.1995) в котором все элементы комплекса, включая обрамление могилы выполнены из легкого материала, содержащего одинаковое вяжущее, например гипс с гидрофобными добавками или белый цемент, позволяющий имитировать камни естественных пород, и содержат декоративный слой переменной толщиной с четким разграничением имитации по меньшей мере двух пород естественного камня, и основной слой, включающий стабилизирующее заполнение, повышающее прочность памятника. Недостатком такого технического решения можно считать повышенные требования к упаковке элементов комплекса для безопасной транспортировки как от производителя продавцу, так и непосредственно покупателю, а также необходимо более ответственно проводить монтажные работы на хорошо подготовленную и выровненную поверхность насыпи могилы, поскольку изготовленные из подобных материалов предметы подвержены появлению на своей поверхности трещин, сколов и разлому без возможности ремонта. Помимо этого данное техническое решение имеет высокую себестоимость изготовления, низкую морозостойкость и высокое водопоглощение.

Известно изобретение надгробный памятник (патент РФ 2327021 С2 от 30.03.2006) в котором описано обрамление могилы из двух симметричных разъемных элементов изготовленных из бетонного раствора. Однако помимо недостатков указанным в упомянутом выше техническим решениям которые присущи и к данному изобретению можно добавить низкую транспортабельность из-за существенного увеличения веса изделия, а также в сложности перевозки, например в багажнике легкового автомобиля из-за больших размеров обрамления могилы. По причине происходящего в течение длительного периода времени, как правило не менее трех-десяти лет, процесса последовательной усадки грунта на месте свежевырытой могилы (с учетом времени которое потребуется на разрушение и деформацию гробов различных производителей изготовленных из различных материалов с использованием или без использования пропиток продлевающих срок сохранности конструкции гроба в первоначальном виде), окончательное качественное благоустройство свежего места захоронения каменными или бетонными монументами, как правило имеющих высокую стоимость из-за сложности и длительности их изготовления, установки, как правило с привлечением специализированных организаций, приходится откладывать на более поздний срок, поскольку не дождавшись максимального уплотнения грунта на месте захоронения родственники занимающиеся обустройством могилы близкого человека, проделав значительный объем работ, в том числе с бетонированием места под установку элементов надгробного сооружения, зачастую сталкиваются с проседанием, кренением составных частей монумента под собственным весом, что при отсутствии или несвоевременности проведения ремонтных работ чревато в последующем их разрушению, в том числе из-за падения вышерасположенных элементов монумента на нижерасположенные.

Известна монолитная конструкция для размещения и сохранности насыпного материала на насыпи захоронения в горизонтальной плоскости (патент RU 2722640 C1 от 19.02.2020 г.). Однако в данном техническом решении решена проблема обустройства и декорирования не всего места погребения усопшего, а определенного места насыпи только внутри обрамления могилы.

Известен надгробный памятник, состоящих из комплекта разъемно-соединенных между собой элементов: цоколя, надгробной плиты и обрамления могилы. При этом цоколь имеет анкерные опоры и впадину, в которой посредством выступа установлена надгробная плита, выполненная из легкого, устойчивого к атмосферным воздействиям материала, имеющая жестко соединенные между собой декоративный, имитирующий естественный камень слой и основной, включающий стабилизирующее заполнение, а обрамление могилы, снабженное анкерными опорами, выполнено из сваренных между собой плит из листового алюминия, заполненного пенопластом (патент ФРГ №3831650, 1990). Недостатком известного памятника является использование листового алюминия, что может привлекать лиц желающих получения быстрой выгоды путем хищения элементов надгробного памятника и последующей сдачи в пункт приема цветных металлов. Помимо этого алюминиевые листы имеют короткий срок службы с сохранением привлекательного внешнего вида при непосредственном воздействии на них атмосферных осадков.

Известен надгробный памятник с пластиковыми стенами (EP 2372048 A2 от 05.10.2011 г.), в котором роль цветника играет базовая рама. Существенными недостатками данного технического решения помимо больших габаритных размеров базовой рамы которые влекут за собой удорожание готовой продукции из-за высокой стоимости доставки можно считать сложность, большую длительность и трудозатратность изготовления базовой рамы, поскольку конструкция стены состоит из нескольких слоёв различных материалов, таких как слой искусственной смолы и поверх него слоя стекловолокна, затем эти слои повторяются для достижения соответствующей степени целостности. После нанесения каждого слоя необходимо выжидание длительного периода времени для полного затвердения искусственной смолы. Помимо основных слоёв, из которых изготавливаются базовые рамы в данном техническом решении, необходимо привлечение узконаправленных специалистов с опытом работы для одинакового нанесения на все изделия над самым верхним слоем стекловолокна покровного слоя, смеси искусственных смол, содержащей устойчивый к ультрафиолетовому излучению и / или огнестойкий материал, а также при необходимости красители, добавки и / или другие декоративные материалы, что тоже влечет за собой определенные финансовые вложения на постоянной основе. Для одновременного изготовления нескольких изделий необходимо наличие нескольких идентичных матриц-форм для укладки слоёв материалов, из которых изготовлены базовые рамы, что требует наличия дополнительных свободных площадей на месте их производства такой продукции и соответственно влечет за собой удорожание продукции. Отсутствие армирования при изготовлении базовых рам ухудшает их эксплуатационные характеристики и при появлении любого вида деформаций на раме будет способствовать появлению трещин, которые практически невозможно устранить собственными силами без привлечения специалистов в данной области техники.

Также известно памятное сооружение для оформления могил усопших, включающее корпус, устанавливаемый на могильный холм, отличающееся тем, что корпус выполнен в виде кожуха из полимерного материала (патент РФ 93858 U1 от 02.11.2009 г.). Существенным недостатком данного технического решения, описанного в вышеуказанном патенте является его конструктивная особенность, выраженная в наличии средств крепления, выполненных в виде стержней, жестко соединенных с кожухом. Изготовление подобного рода памятного сооружения с таким вариантом закрепления делает его громоздким, что в свою очередь накладывают на лиц приобретающих данный товар существенные дополнительные затраты которые будут заложены в итоговую стоимость изделия, такие как например затраты на доставку подобного сооружения автотранспортом имеющим внушительные внутренние габариты для расположения памятного сооружения, поскольку транспортные компании осуществляющие доставку грузов по территории России, в том числе при их реализации на маркетплейсах, для расчета стоимости доставки при малом физическом весе перевозимого товара расчёт делают по так называемому "объемному весу", затраты на упаковку реализуемого товара, а также затраты на установку и монтаж известного памятного сооружения лицами имеющими специальные навыки. Ещё одним существенным недостатком вышеуказанного технического решения можно считать обязательную необходимость  предварительной разметки и подготовки отверстий для погружения средств крепления кожуха в строго определенных  точках места захоронения в проекции соприкасания средств крепления кожуха с грунтом в случаях если грунт утрамбовался и/или содержит, например, примесь камней, гравия или в неё расположены толстые корни растений, поскольку в такой ситуации попытка вдавить стержни закрепленные на памятном сооружении могут привести как минимум к выходу из строй узла закрепления средства крепления к кожуху, а в худшем случае к его поломке, особенно при монтаже вышеупомянутого технического решения в холодное время года. Отсутствие же средств крепления в данном техническом решении, из-за большого размера и малого веса будет способствовать её перемещению с места установки потоком воздуха. Помимо этого в указанном техническом решении отсутствует армирование например металлическими элементами, что в свою очередь для придания жесткости конструкции кожуха должно быть компенсировано увеличением толщины полимерного материала из которого изготавливается кожух, а следовательно в его удорожании, а также увеличенных затрат на разогрев и охлаждение полимерного материала при производстве кожуха.

Известно изобретение надгробного памятника (RU 97421 U1 21.02.2010 г.) в описании которого имеется обрамление могилы содержащее борта, изготовленные из пластиковых пластин заводского изготовления, вставки промежуточные и угловые с анкерными опорами и крепежными элементами. К существенным недостаткам данного технического решения относится ненадежная, недостаточно жесткая конструкция обрамления могилы за счёт применения пластиковых пластин выполняющих роль несущей конструкции без какого либо армирования, а также скрепление пластиковых пластин между собой посредством вставок с анкерными опорами и крепежными элементами, особенно в местах углового соединения пластмассовых пластин. Данный существенный недостаток буде проявляться уже после первого года эксплуатации в случае малейшего проседания грунта могильно холма, в результате чего будет наблюдаться как минимум провисание одного из углов или иного места где внизу обрамления могилы закреплена анкерная опора, а в худшем поломка пластиковых пластин в местах их соединения крепежными элементами к вставкам с анкерными опорами, в результате чего срок службы такого технического решения будет не высоким. Попытка поправить провисший угол или сторону обрамления могилы без выкапывания анкерной опоры также может привести к поломке пластмассовых пластин, особенно если попытаться провести такие работы в холодное время года. Вариант расположения крепежных элементов, вставок с анкерными опорами на пластиковых пластинах имеет крайне не эстетичный внешний вид изначально, и в последующем при эксплуатации данное техническое решение будет только ухудшать внешний вид обрамления могилы, поскольку вставки с анкерными опорами подразумевают изготовление их из металла, декорированного с внешней стороны краской, которую периодически, зачастую уже после года эксплуатации, необходимо будет зачищать и красить повторно с предварительной очисткой поверхности металла от ржавчины. Ещё одним существенным недостатком вышеуказанного технического решения можно считать обязательную необходимость  предварительной разметки и подготовки отверстий для погружения вставок с анкерными опорами обрамления могилы в строго определенных местах могильного холма в проекции соприкасания вставок с анкерными элементами с грунтом в случаях, если грунт утрамбовался и/или содержит например примесь камней, гравия или в неё расположены толстые корни растений. Помимо этого, недостатком вышеуказанного технического решения можно считать невозможность продажи и доставки обрамления могилы и самого надгробного памятника на кладбище в собранном виде, поскольку оно хранится и транспортируется в разобранном виде по элементам и монтируется непосредственно на захоронении.

Учитывая недостатки всех вышеуказанных технических решений и тот факт, что на момент подачи заявки количество продаж товаров, реализуемых дистанционно на различных маркетплейсах, растет, а покупатели стремятся из всего представленного многообразия выбрать максимально доступные по цене и практичные товары, в том числе с возможностью самостоятельной доставки, например из пункта выдачи маркетплейса, а также с возможностью самостоятельной простой установки, то заявляемое техническое решение в данной области техники позволит покупателям существенно сэкономить и упростить процесс приобретения, доставки и установки подобного рода товаров.

Предлагаемая в заявке группа изобретений решает технические задачи: простоты, легкости и надежной устойчивой установки, закреплении могильного цветника, в том числе при помощи декоративно удерживающего насыпного материала помещенного в нише внутри периметра могильного цветника и при необходимости последующего демонтажа могильного цветника гражданами без наличия специальных навыков и специальных принадлежностей и инструментов силами одного человека, даже пожилого возраста, без необходимости проведения выкапывания или бурения места захоронения ниже уровня грунта места захоронения и без отсутствия необходимости использования бетона и раствора для установки подобного рода решений для обустройства мест захоронения; повышения надежности конструкции могильного цветника, увеличения срока эксплуатации могильного цветника; возможности проведения простого и недорогого ремонта могильного цветника силами одного человека, не имеющего специальных познаний и навыков с использованием простых инструментов, включая как частичную или полную замену поврежденных или потерявших свой внешний вид декоративных каркасов могильного цветника, так и замену могильного цветника в сборе; возможности регулирования уровня расположения могильного цветника относительно уровня насыпи грунта на месте захоронения; повышения декоративности захоронения могил усопших, простоты декорирования захоронений, экономии времени и сил затрачиваемых на обустройство захоронения и поддержания его в должном виде; простоты пропорционального, ровного, симметричного расположения декоративно удерживающего насыпного материала в нише внутри периметра могильного цветника; простоты сохранности размещённого в нише внутри периметра могильного цветника декоративно удерживающего насыпного материала, позволяя тем самым экономить время, силы и деньги затрачиваемые на обустройство захоронения и поддержание его в должном виде; экономии сил и средств на транспортировку могильного цветника за счет малого веса и не значительных габаритов; простоты и скорости производства могильных цветников для оформления могилы усопшего; уменьшения трудоемкости на его изготовление; возможности изготовления цветников из прочных материалов, в том числе декоративных каркасов из прочного полимерного материала, окрашенного по всей массе в процессе изготовления, обеспечивая тем самым большой ресурс использования технического решения при перепадах температуры и солнечного излучения; отсутствие необходимости ежегодного ухода за могильным цветником, в том числе связанное с ежегодной покраской; возможности унификации технического решения, позволяющие использовать один и тот же вариант могильного цветника при обустройстве места захоронения людей разного вероисповедания;  возможностью монтажа могильного цветника в любое время года и при любой температуре; наличию возможности (в зависимости от исполнения монолитной конструкции) для установки в могильный цветник живых или искусственных цветов непосредственно основанием стеблей, а также при необходимости мест для размещения поминальных конфет, пасхальных яиц, рюмки с алкогольным напитком и т.д.; в зависимости от варианта изготовления могильного цветника: наличию возможности подсветки как самого могильного цветника, так и окружающего пространства могильного цветника; в возможности установки могильного цветника как на грунт на месте захоронения, с последующим обустройством, при необходимости, остальной площадки не занятой могильным цветником, например бетонной плиткой, так и установкой могильного цветника непосредственно уже на обустроенную бетонной плиткой поверхность места захоронения.

Группа изобретений состоит из: 1 - могильный цветник, 2 - цельный декоративный каркас, 2а - составной декоративный каркас, 3 - прямая стенка декоративного каркаса, 3а - изогнутая стенка декоративного каркаса, 4 - наружная сторона (декоративного каркаса), 4а - тыльная сторона (декоративного каркаса), 5 - цельная несущая рама, 5а - составная несущая рама, 6 - элемент составной рамы, 7 - армирующая вставка, 8 - ребро жесткости, 9 - ниша, 10 - крепежный элемент, 11 - узел крепления опорной стойки, 12 - опорная стойка, 13 - удерживающая ножка, 14 - зацеп удерживающей ножки, 15 - крепежный узел; 16 - упор опорной стойки, 17 - стационарный упор, 17а - съемный упор, 18 - перемычка несущей рамы, 19 - проушина, 20 - отверстие, 20а - отверстие для размещения стеблей цветов, 21 - удерживающий штырь, 22 - соединительный кронштейн, 22а - соединительный уголок, 23 - защитный колпачок, 24 - выемка для размещения защитного колпачка, 25 - отверстие для проветривания, 26 - влагозащищенный источник освещения, 27 - сменный источник электроэнергии, 27а - источник электроэнергии заряжаемой солнечной энергией, 28 - фотореле, 29 - дно ниши внутри периметра, 29а - закрытый верх ниши внутри периметра, 30 - полка внизу внутри периметра, 30а – полка вверху внутри периметра, 31 - ёмкость, 32 - отверстие для отвода влаги, 33 - декоративный кожух.

Вспомогательные обозначения, используемые в описании группы изобретений: 34 - насыпь могилы усопшего, 35 - декоративно удерживающий насыпной материал, 36 - предметы, имеющие второстепенное значение (цветы, поминальные продукты питания, стакан с алкогольным напитком и т.д.).

На фигуре 1 показаны некоторые из вариантов внешнего вида могильного цветника 1 с цельным декоративным каркасом 2, закрепленным на составной несущей раме 5а (изображение слева на фигуре) и с вариантом составного декоративного каркаса 2а, закрепленного на цельной несущей раме 5 (изображение справа на фигуре). Цельный декоративный каркас 2 и составные декоративные каркасы 2а закреплены к цельной несущей раме 5 и составной несущей раме 5а при помощи крепежных элементов 10. Цельная несущая рама 5 и составная несущая рама 5а на изображениях имеют узлы крепления опорной стойки 11, через которые проходят опорные стойки 12 и закрепляются в опорных узлах при помощи крепежных элементов 10.

На фигуре 2 показаны некоторые из вариантов внешнего вида цельной несущей рамы 5 (изображение слева на фигуре) и составной несущей рамы 5а (изображение справа на фигуре). На изображении составной несущей рамы 5а показаны примеры соединения между собой элементов составной рамы 6, в том числе с использованием варианта соединительного кронштейна 22 и вариантов соединительных уголков 22а, а также показан пример соединения составных частей составной несущей рамы 5а, при котором происходит частичное погружение части несущей рамы 5а, изготовленной частично (предварительно соединен сварочным швом) из заготовки меньшего размера в поперечном сечении в часть составной несущей рамы 5а, изготовленной из металлических профильных большего размера в поперечном сечении (показано пунктирной линией), с последующим закреплением мест соединения частей составной несущей рамы с использованием крепежных элементов 10.

На фигуре 3 показан один из вариантов внешнего вида могильного цветника 1 с составным декоративным каркасом 2а, закрепленным на цельной несущей раме 5. Составной декоративный каркас 2а состоящий в данном примере из двух элементов на изображении показан частично взаимно накрывающим нижерасположенную часть составного декоративного каркаса 2а до расстояния указанного пунктирной линией.

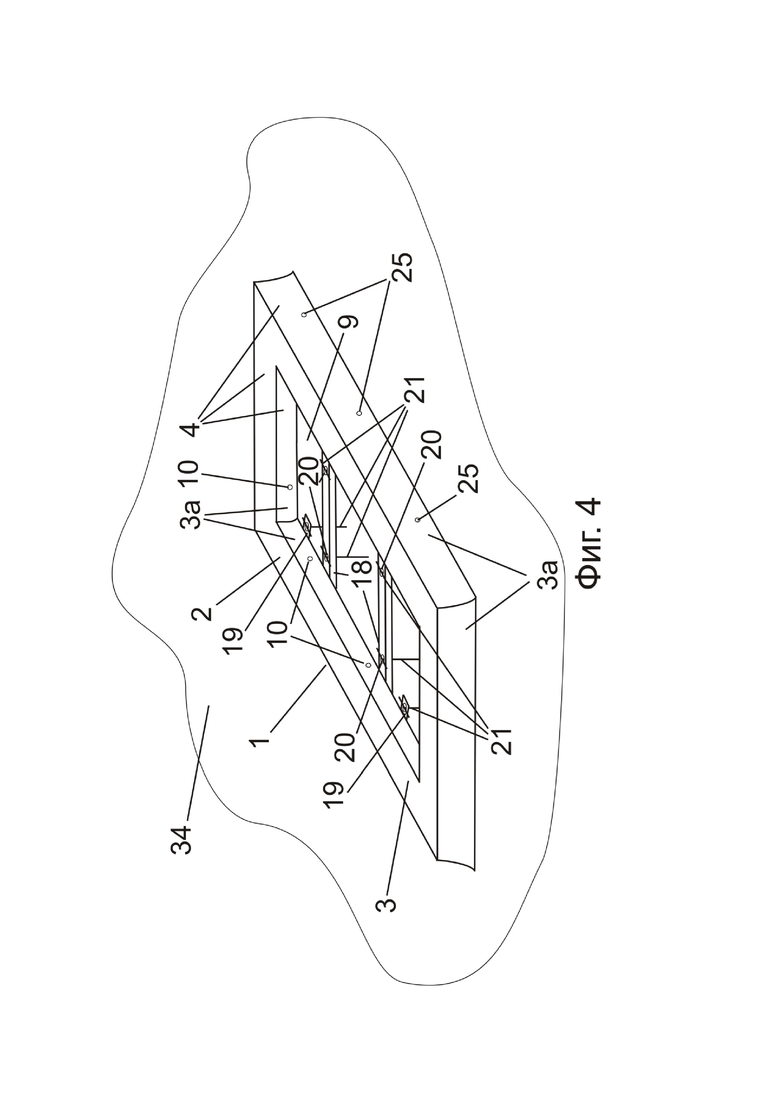

На фигуре 4 показан один из вариантов внешнего вида закрепленного на насыпи могилы усопшего 34 могильного цветника 1 с цельным декоративным каркасом 2 закрепленном на цельной несущей раме 5 или составной несущей раме 5а скрытой (не показаны на фигуре) под цельным декоративны каркасом 2. На изображении показаны варианты реализации перемычек несущей рамы 18, проушин 19, отверстий 20, удерживающих штырей 21 используемых для закрепления могильного цветника 1 на насыпи могилы усопшего 34.

На фигуре 5 показан один из вариантов внешнего вида могильного цветника 1 с составным декоративным каркасом 2а состоящим из восьми частей закрепленном на цельной несущей раме 5 закрывающих продольные и поперечные стороны цельной несущей рамы 5, а также на углы цельной несущей рамы 5 с использованием крепежных элементов закрепленных со стороны внутреннего периметра могильного цветника 1.

На фигуре 6 показаны варианты внешнего вида могильного цветника 1 с составным декоративным каркасом 2а закрепленном на цельной несущей раме 5 или составной несущей раме 5а скрытой (не показаны на фигуре) под цельным декоративны каркасом 2 имеющим дно ниши внутри периметра 29, полку внизу внутри периметра 30, полку вверху внутри периметра 30а.

На фигуре 7 показаны варианты внешнего вида могильного цветника 1 с цельным декоративным каркасом 2 закрепленном на цельной несущей раме 5 или составной несущей раме 5а скрытой (не показаны на фигуре) под цельным декоративны каркасом 2 имеющим ёмкость 31 и декоративный кожух 33.

На фигуре 8 показан вариант внешнего вида могильного цветника 1 с цельным декоративным каркасом 2 закрепленном на цельной несущей раме 5 или составной несущей раме 5а скрытой (показана на фигуре в частичном разрезе) под цельным декоративны каркасом 2 имеющим закрытый верх ниши внутри периметра 29а на котором размещены цветы, конфеты, стакан с алкогольным напитком 36.

На фигуре 9 показан один из вариантов внешнего вида могильного цветника 1 с цельным декоративным каркасом 2 закрепленном на цельной несущей раме 5 или составной несущей раме 5а скрытой (показана на фигуре в частичном разрезе) под цельным декоративны каркасом 2 имеющим влагозащищенный источник освещения 26, сменный источник электроэнергии 27 или источник электроэнергии заряжаемой солнечной энергией 27а, фотореле 28, а также уложенным в нишу 9 внутри периметра могильного цветника 1 декоративно удерживающим насыпным материалом 35 верхний слой которого в виде натурального или искусственного газона (показан на фигуре в зеленом цвете).

На фигуре 10 в поперечном разрезе в месте крепления цельного декоративного каркаса 2 или составного декоративного каркаса 2а к цельной несущей раме 5 или составной несущей раме 5а при помощи крепежного элемента 10 задекорированного защитным колпачком 23 показан один из вариантов конструкции могильного цветника 1 имеющим с тыльной стороны 4а армирующую вставку 7, ребро жесткости 8, стационарный упор 17, съемный упор 17а.

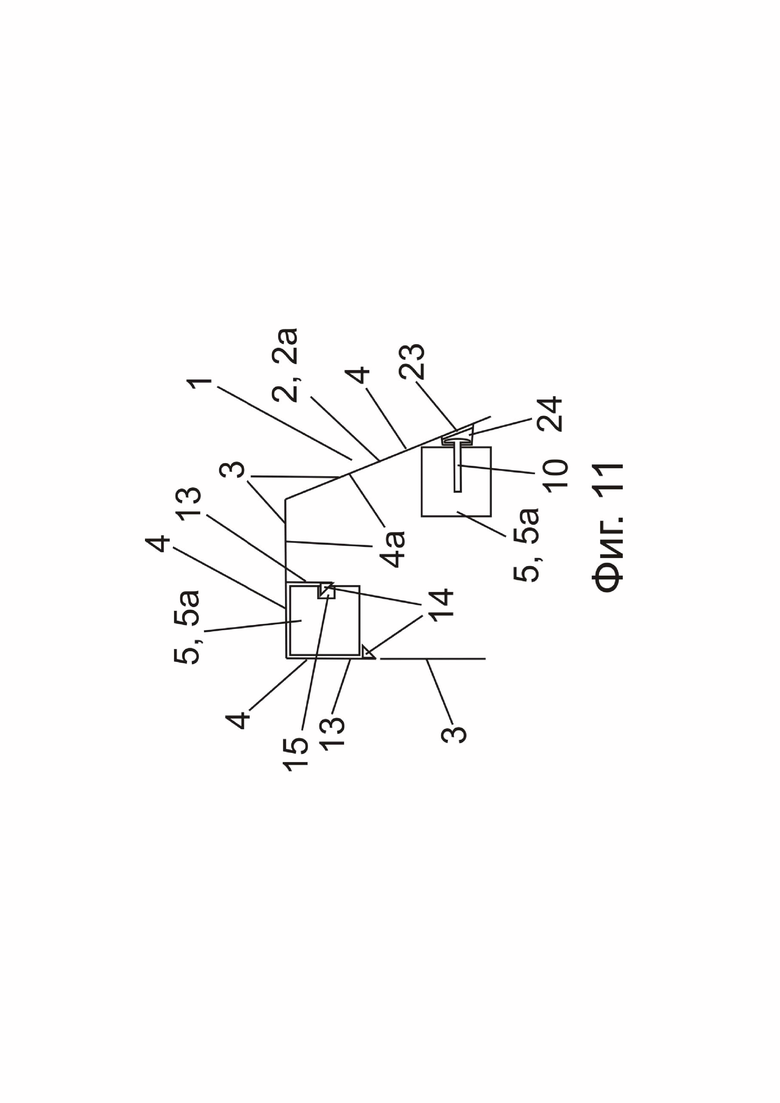

На фигуре 11 в поперечном разрезе показаны варианты крепления цельного декоративного каркаса 2 или составного декоративного каркаса 2а к цельной несущей раме 5 или составной несущей раме 5а. Помимо этого на изображении в поперечном сечении показаны примеры внешнего вида и расположения удерживающих ножек 13, зацепов удерживающих ножек 14, крепежный узел 15, а также вариант декорирования места крепления цельного декоративного каркаса 2 или составного декоративного каркаса 2а крепежным элементом 10 при помощи защитного колпачка 23 установленного в выемку для размещения защитного колпачка 24.

На фигуре 12 в поперечном разрезе показан вариант крепления составных декоративных каркасов 2а один из которых частично накрывает нижерасположенный составной декоративный каркас 2а к цельной несущей раме 5 изготовленной из металлической заготовки методом гибки и штамповки имеющей узел крепления опорной стойки 11 и закрепленной к насыпи могилы усопшего 34 опорной стойкой с упором опорной стойки 16, при этом могильный цветник 1 имеет несущую раму 5, 5а могильного цветника 1 и узлы крепления опорных стоек 11 скрытые внутри пустот образуемых составными декоративными каркасами 2а.

Группа изобретений относится к оформлению и декорированию могил усопших при захоронении их в землю.

Могильный цветник 1 характеризуется тем, что он состоит из разноформенного, разноразмерного цельного декоративного каркаса 2 или не менее двух разноформеных, разноразмерных составных декоративных каркасов 2а (далее декоративных каркасов 2, 2а) могильного цветника 1 изготовленных из не менее чем одного слоя твердого, прочного материала, каждый из которых имеет не менее одной прямой стенки 3 и/или изогнутой стенки 3а соединенных между собой, декорированных с наружной стороны 4, закрепленных на расположенной в смонтированном, зафиксированном виде в горизонтальной плоскости упругой прочной цельной несущей раме 5 или составной несущей раме 5а (далее несущей раме 5, 5а) и/или в зависимости от варианта реализации могильных цветников 1 на нижерасположенном составном декоративном каркасе 2а, при этом цельный декоративный каркас 2 или составной декоративный 2а каркас могильного цветника 1 полностью или частично закрывает поверхность несущей рамы 5, 5а, образуя тем самым жёстко замкнутый контур могильного цветника 1, внешний периметр, размеры и форма которого определяется формой и размерами не менее одного цельного или составного декоративного каркаса 2, 2а (фиг. 1, 2).

Могильный цветник 1 представляет собой сборно-разборную конструкцию, доставляемую на место установки на кладбище как в виде комплектующих из которых она изготовлена с целью экономии транспортировочного пространства, так и в частично собранном виде или полностью собранном виде (предварительно собрав конструкцию в домашних условиях или в условиях сборочного цеха при заказе изделия в специализированной фирме).

Могильный цветник 1, в зависимости от варианта конструкции собирается, устанавливается в следующей последовательности. Жесткая, прочная несущая рама 5, 5а могильного цветника 1 располагается на подготовленной насыпи могилы усопшего 34. Если несущая рама могильного цветника имеет сборную конструкцию, то соответственно происходит её предварительная сборка, например, с использованием крепежных элементов 10 (например, вкручиванием саморезов при помощи шуруповерта или болтовым соединением или с применением заклепок). Элементы составной несущей рамы 6 могильного цветника 1 в случае их изготовления из металлических профильных труб и/или уголков могут быть соединены между собой при помощи сварочного оборудования. В случае изготовления несущей рамы 5а из пустотелых труб, в том числе пустотелых профильных металлических труб происходит частичное погружение части несущей рамы 5а изготовленной частично (могут быть предварительно соединены сварочным швом) или полностью из заготовок меньшего размера в поперечном сечении в часть несущей рамы 5а изготовленной из металлических профильных большего размера в поперечном сечении (например, профильной трубы 25*25 мм в профильную трубу 30*30 мм), с последующим закреплением мест соединения частей составной несущей рамы с использованием крепежных элементов 10 (фиг. 2). При наличии на несущей раме 5, 5а могильного цветника 1 узлов крепления опорных стоек 11, через узлы крепления опорных стоек 11 несущей рамы 5, 5а могильного цветника 1 происходит установка не менее 2х опорных стоек 12 путём их погружения, вдавливания, вбивания, закапывания или при наличии финансовой возможности, сил, желания и времени путём бетонирования в грунт места захоронения, в результате чего происходит закрепление опорных стоек 12 на насыпи могилы усопшего 34. Далее несущая рама 5, 5а могильного цветника 1 предварительно закрепленная в нужном месте на насыпи могилы усопшего 34 при необходимости выставляется по уровню и высоте относительно уровня земли на месте захоронения и закрепляется на опорных стойках 12 фиксируясь в узлах крепления опорных стоек 11 несущей рамы 5, 5а могильного цветника 1, например, с использованием крепежных элементов 10 (например, вкручиванием саморезов при помощи шуруповерта или болтовым соединением или с применением заклепок).

В последующем, в случае поставки могильного цветника 1 в разобранном виде к несущей раме 5, 5а могильного цветника 1 закрепляется не менее одного декоративного каркаса 2, 2а, образуя тем самым жёстко замкнутый контур, внешний периметр, размеры и форма которого определяется формой и размерами не менее одного цельного или составного декоративного каркаса 2, 2а.

Декоративные каркасы 2, 2а могут закрепляться к несущей раме 5, 5а могильного цветника 1 например при помощи крепежных элементов 10 (например, вкручиванием саморезов при помощи шуруповерта или болтовым соединением или с применением заклепок) сквозь прямую стенку декоративного каркаса 3 и/или изогнутую стенку декоративного каркаса 3а (далее стенку каркаса 3, 3а) по внутреннему периметру и/или сверху и/или внешнему периметру могильного цветника 1 и/или например путем закрепления зацепа удерживающей ножки 14 (далее зацеп 14) удерживающей ножки 13 (далее ножка 13) декоративного каркаса 2, 2а за несущую раму 5, 5а могильного цветника 1 и/или стенку каркаса 3, 3а нижерасположенного декоративного каркаса 2а. Помимо этого закрепление зацепов 14 может быть осуществлено за крепежные узлы 15 которые могут быть размещены на поверхности несущей рамы 5, 5а и/или стенках каркаса 3, 3а нижерасположенного декоративного каркаса 2а и представлять из себя например полое отверстие, выступ, вогнутость и т.д. позволяющее надежно закрепится за себя зацепам 14 (фиг. 11). Ножка 13, имея упругие, жесткие, пружинистые свойства, перед закреплением зацепа 14 за несущую раму 5, 5а могильного цветника 1 и/или стенку каркаса 3, 3а нижерасположенного декоративного каркаса 2а и/или за крепежные узлы 15 в процессе закрепления декоративных каркасов 2, 2а отслоняется, отгибается от поверхности несущей рамы 5, 5а и/или стенок каркаса 3, 3а на высоту зацепа 14 и принимает своё исходное положение после того как произошло закрепление декоративного каркаса 2, 2а. Помимо этого возможен вариант реализации изобретения, при котором несущая рама 5, 5а может иметь не менее одной ножки 13 с зацепом 14. Закрепление декоративных каркасов 2, 2а при этом происходит аналогично описанию выше. Удерживающая ножка 13 может быть монолитно зафиксирована в стенку каркаса 3, 3а полностью или частично с наружной стороны 4 или с тыльной стороны 4а, при этом в случае если удерживающая ножка 13 монолитно зафиксирована в стенке каркаса 3, 3а то вся стенка каркаса 3, 3а или отдельный её участок на котором находится зацеп 14 выполняет функцию удерживающей ножки 13. Для выравнивания положения декоративных каркасов 2, 2а относительно несущей рамы 5, 5а с тыльной стороны 4а декоративных каркасов 2, 2а могут располагаться стационарные упоры 17 декоративного каркаса которые могут быть изготовлены на тыльной стороне 4а декоративного каркаса 2, 2а как в процессе производства декоративного каркаса 2, 2а и/или съемные упоры 17а которые могут использоваться в виде отдельных деталей конструкции могильного цветника 1 (фиг. 10). В случае если составной декоративный каркас 2а состоит из большого количества составных элементов, при сборке могильного цветника 1 они могут быть зафиксированы/закреплены на несущей раме 5, 5а частично накрывая друг друга, в том числе при использовании составного декоративного каркаса 2а состоящего из двух частей частично взаимно накрывающим нижерасположенную часть составного декоративного каркаса 2а (фиг. 3) и/или находится закрепленными на поверхности большего из составных элементов составного декоративного каркаса 2а в роли декоративной вставки и/или быть частично погружёнными в несущую раму 5, 5а при условии что несущая рама 5, 5а будет пустотелой (например, изготовлены из профильных труб) или быть нанизанными на несущую раму 5, 5а. В зависимости от количества составляющих декоративный каркас 2а его составные элементы могут иметь разную форму, длину, размеры, в том числе использоваться для закрепления на продольных и поперечных сторонах несущей рамы 5, 5а, а также на углах несущей рамы 5, 5а, при этом общее количество составных частей составного декоративного каркаса 2а неограниченно, но не менее двух штук (фиг. 5).

В случае приобретения могильного цветника 1 в собранном виде декоративные каркасы 2, 2а уже будут закреплены к несущей раме 5, 5а могильного цветника 1.

В зависимости от варианта реализации могильного цветника 1 и мест взаимного соединения стенок каркасов 3, 3а используемых при изготовлении декоративных каркасов 2, 2а внутренний периметр могильного цветника 1 образующий нишу 9 может быть открытым в случае, если например взаимное расположение стенок каркаса 3, 3а при рассмотрении конструкции декоративных каркасов 2, 2а могильного цветника 1 в собранном виде в поперечном сечении представляет собой расположенные напротив друг друга зеркально ориентированные соединения стенок каркаса 3, 3а в форме, например букв Г, Л, П, образуя таким образом открытую нишу 9 без дна внутри периметра могильного цветника 1. Далее по тексту заявки на группу изобретений и наилучшего понимания описания фигур, поданных с заявкой, под нишей 9 следует понимать выемки, образуемые внутри периметра могильного цветника 1 с глубиной равной высоте декоративных каркасов 2, 2а образующих периметр могильного цветника 1.

При реализации могильного цветника 1 с закрытой в нижней части нишей 9 или частично закрытой в нижней части нишей 9 (фиг. 6) внутреннего периметра могильного цветника 1 при рассмотрении конструкции декоративных каркасов 2, 2а могильного цветника 1 в собранном виде в поперечном сечении расположенные напротив друг друга зеркально ориентированные соединения стенок каркаса 3, 3а в форме, например, букв Г, Л, П соединены между собой в нижней части на протяжении всей длинны декоративного каркаса 2, 2а или на некоторых его участках стенкой каркаса 3, 3а образуя таким образом дно ниши внутри периметра 29 (далее дно ниши 29) или нишу с не менее чем одной полкой внизу внутри периметра 30 (далее полкой 30) могильного цветника 1, при этом дно ниши 29 может содержать отверстия для отвода влаги 32. Полки 30 внизу ниши 9 могильного цветника 1 образованные изогнутыми стенками декоративного каркаса 3а могут выполнять функцию дополнительных поперечных ребер жесткости могильного цветника 1.

При реализации могильного цветника 1 с закрытой в верхней части нишей 9 (фиг. 8) или частично закрытой в верхней части нишей 9 внутреннего периметра могильного цветника 1 при рассмотрении конструкции декоративных каркасов 2, 2а могильного цветника 1 в собранном виде в поперечном сечении расположенные напротив друг друга зеркально ориентированные соединения стенок каркаса 3, 3а в форме, например букв Г, соединены между собой в верхней части на протяжении всей длинны декоративного каркаса 2, 2а или на некоторых его участках стенкой каркаса 3, 3а, образуя таким образом закрытый верх ниши внутри периметра 29а (далее закрытый верх ниши 29а) или нишу с не менее чем одной полкой вверху внутри периметра 30а (далее полкой 30а) могильного цветника 1. Закрытый верх ниши 29а и полка 30а могильного цветника 1 могут использоваться для установки на нее при необходимости различных предметов, поминальных продуктов питания, стакана с алкогольным напитком, фотографии в фоторамке и т.д., поэтому с этой целью на поверхности закрытого верха ниши 29а и полке 30а могут быть впадины для большей устойчивости и сохранности поминальных продуктов питания, стакана с алкогольным напитком, фотографии в фоторамке и т.д.

Возможны варианты построения могильного цветника 1 на несущей раме 5, 5а которого закреплены декоративные каркасы 2а различной конструкции, например декоративный каркас 2а с полкой 30а и декоративный каркас 2а с дном ниши 29 или декоративный каркас 2а с полкой 30.

Во внутренний периметр могильного цветника 1 с открытой нишей, нишей с дном ниши 29 или с полками 30 внизу внутри периметра могильного цветника 1, может быть установлено не менее одной ёмкости 31 (фиг. 7) могильного цветника для размещения декоративно удерживающего насыпного материала 35, при этом ёмкость 31 может опираться своим периметром на стенки каркаса 3, 3а декоративного каркаса 2, 2а, в том числе со стороны внутреннего периметра могильного цветника и/или опираться на несущую раму 5, 5а в случае если она не полностью закрыта декоративными каркасами 2, 2а и/или не менее одну перемычку несущей рамы 18 и/или дно ниши 29 или нишу с полками 30 и содержать отверстия для отвода влаги 32 на своей поверхности для отвода влаги, попадающей в насыпной материал. Закрепление ёмкости 31 могильного цветника 1 возможно насыпью в саму емкость могильного цветника декоративного удерживающего насыпного материала 35. Помимо этого закрепление ёмкости 31 могильного цветника 1 в зависимости от варианта её изготовления может происходить, например, с использованием клея, саморезов или путем закрепления зацепа 14 ножки 13 емкости 31 за несущую раму 5, 5а могильного цветника 1 и/или стенки 3, 3а декоративных каркасов 2, 2а.

Внутренний периметр могильного цветника 1 с открытой нишей, нишей с дном или с полками внизу внутри периметра могильного цветника 1, сверху может быть полностью или частично закрыт декоративным кожухом 33 (фиг. 7). Закрепление декоративного кожуха 33 в зависимости от варианта его изготовления может происходить, например, с использованием клея, саморезов или путем закрепления зацепа 14 ножки 13 емкости 31 за несущую раму 5, 5а могильного цветника 1 и/или стенки 3, 3а декоративных каркасов 2, 2а. Перед установкой и закреплением декоративного кожуха 33 в нишу 9 могильного цветника может быть уложен декоративно удерживающий насыпной материал 35.

С целью минимизации контакта с грунтом несущей рамы 5, 5а могильного цветника 1 и узлов крепления опорных стоек 11, для сохранности их состояния и прочности, конструкция одного из многих вариантов могильного цветника 1 имеет несущую раму 5, 5а могильного цветника 1 и узлы крепления опорных стоек 11 скрытые внутри пустот образуемых декоративными каркасами 2, 2а (фиг. 12).

Опорные стойки 12 могут иметь форму прямого штыря и могут иметь упор опорной стойки 16 с одной стороны для минимизации усадки технического решения в собранном виде. Опорные стойки 12 могут быть изготовлены, например: из отрезков металлических труб или отрезков стеклопластиковых труб как круглого так и прямоугольного сечения; методом литья под давлением, гибки и штамповки. В основании каждой опорной стойки 12 могут находиться выступы, позволяющие опорной стойке 12 выполнять функции винтовая сваи.

Несущая рама 5, 5а могильного цветника 1 может быть изготовлена, например: из отрезков разного размера в сечении металлических труб, в том числе профильных труб или металлических уголков, в том числе перфорированных; отрезков стеклопластиковых труб как круглого так и прямоугольного сечения; методом литья под давлением на термопластавтомате из полимера, а также гибки и штамповки из металлической заготовки. Цельная несущая рама 5 изготавливается преимущественно из металлических труб прямоугольного сечения сваренных между собой с использованием любого типа сварочного оборудования в углах, образуя жесткую замкнутую конструкцию преимущественно прямоугольной формы или методом гибки и штамповки металлической заготовки.

В зависимости от используемых материалов при изготовлении несущей рамы 5, 5а они могут иметь не менее одной перемычки несущей рамы 18 (далее перемычки 18) между своими продольными и поперечными сторонами для придания дополнительной жесткости несущей рамы 5, 5а и/или возможности использования перемычки 18 для опирания на неё своим весом непосредственно декоративно удерживающего насыпного материала 35 из например не менее одного слоя чернозема, песка, декоративного гравия, щепы и т.д. (в самом нижнем слое возможно использование имеющихся в наличии кирпичи, остатки бетона или другие тяжелые предметы которые в последующем будут скрыты вышерасположенным слоем насыпного материала) в том числе с последующей укладкой на насыпной материал натурального или искусственного газона и/или живых и искусственных цветов или ёмкости 31 в нише могильного цветника 1 в которую в последующем помещается декоративно удерживающий насыпной материал 35. Перемычка 18 и несущая рама 5, 5а могут иметь не менее одной проушины 19 и/или не менее одного отверстия 20 для продевания через них удерживающих штырей 21 с последующим их погружением, вдавливанием, вбиванием в грунт места захоронения, в результате чего происходит закрепление штырей 21 на насыпи могилы усопшего 34 (фиг. 4). Перемычки 18 могут иметь различную форму, в том числе могут быть плоскими. Перемычки 18 также могут быть использованы для размещения узлов крепления опорных стоек 11. Перемычки 18 могут выполнять функции упоров предотвращающих проседание могильного цветника 1.

Цельная несущая рама 5 может быть выполнена в виде не менее одного замкнутого периметра, в том числе с прямыми углами и имея прямоугольную форму. При этом каждый их периметров может располагаться на разном уровне относительно друг друга (фиг. 11).

Составная несущая рама 5а может быть выполнена в виде например двух С-образных конструкций и/или иметь Н – образную форму и/или выполнена в виде не менее одного замкнутого периметра, в том числе с прямыми углами соединяющимися между собой например путем путём частичного погружения элементов несущей рамы 5а друг в друга с последующей фиксацией соединения например при помощи крепежных элементов 10 (например, вкручиванием саморезов при помощи шуруповерта или болтовым соединением или с применением заклепок). Помимо этого составная несущая рама 5а может быть изготовлена из железных, стеклопластиковых или пластмассовых полнотелых или пустотелых элемент составной рамы 6 в том числе круглого и/или прямоугольного сечения, или уголков, в том числе перфорированных или заготовок другой формы фиксируемых друг с другом при помощи крепежных элементов 10, например болтовых соединений, саморезов, шурупов, шпилек с гайками и т.д., а также при помощи различных соединительных кронштейнов 22 и/или соединительных уголков 22а, а также путём частичного погружения элемент составной рамы 6 друг в друга. Составная несущая рама 5а может быть выполнена в виде не менее одного замкнутого периметра, в том числе с прямыми углами и имея прямоугольную форму. При этом каждый их периметров может располагаться на разном уровне относительно друг друга (фиг. 11).

Узлы крепления опорных стоек 11 несущей рамы 5, 5а могильного цветника 1 в зависимости от способа её изготовления и материала из которого она изготовлена могут быть закреплены к несущей раме 5, 5а могильного цветника 1 путем сваривания металлов, например если узлы крепления опорных стоек 11 представляют из себя ориентированные вертикально относительно несущей рамы 5, 5а отрезки пустотелых металлических труб и/или например с использованием крепежных элементов 10 (например, вкручиванием саморезов при помощи шуруповерта или болтовым соединением или с применением заклепок), например если узлы крепления опорных стоек 11 представляют из себя ориентированные вертикально относительно несущей рамы 5, 5а отрезки пустотелых металлических труб имеющих выступы с отверстиями для закрепления сквозь отверстия крепежных элементов с последующим закреплением к несущей раме 5, 5а.

Помимо этого узлы крепления опорных стоек 11 несущей рамы 5, 5а могильного цветника 1 при условии изготовления несущей рамы 5, 5а могильного цветника 1 методом литья под давлением на термопластавтомате из полимера, а также гибки и штамповки из металлической заготовки могут быть сформированы в процессе производства несущей рамы 5, 5а формообразующими прессформы предназначенными для построения формы готового изделия заранее спроектированным взаимным расположением формообразующих.

Несущая рама 5, 5а могильного цветника 1, выставляемая на подготовленное основание, может иметь регулируемые по высоте, например при помощи резьбового соединения, опоры, закрепляемые к несущей раме (не показано на фигурах).

Все составные части могильного цветника 1 изготовленные из металла, включая несущую раму 5, 5а, узлы крепления опорных стоек 11, опорные стойки 12 оцинкованы и /или декорированы, например, путём окрашивания различными способами, например порошковой краской, или нанесением краскопультом и т.д., в том числе нанесением покрытия защищающего от скорого появления коррозии металла.

Под наружной стороной 4 декоративного каркаса 2, 2а понимается, верхний из имеющихся (при наличии нескольких слоёв) слой твердого, прочного материала или вся масса твердого, прочного материала из которого сделаны стенки каркаса 3, 3а, при условии, что декоративные каркасы 2, 2а изготовлены из одного слоя материала), видимого окружающим.

Наружная сторона 4 декоративного каркаса 2, 2а может быть декорирована окрашиванием, в том числе в процессе производства по всей массе твердого, прочного материала из которого изготовлены декоративные каркасы 2, 2а; может быть декорирована различными силуэтами цветов, венков, ангелов, молитвами и т.д. изображения которых могут быть нанесены различными способами в процессе производства или после производства декоративных каркасов 2, 2а.

Наружная сторона 4 может иметь не менее одной имитации текстур различных рисунков, например различного камня, дерева, листьев и т.д.

Наружная сторона 4 может быть одновременно окрашена в несколько различных цветов.

Декоративный каркас 2, 2а, декоративный кожух 33 могут иметь декор, теснения в виде различных символов, знаков, слов, образов, очертаний, узоров и т.д., например различные цветы, ангелы, сердца, фразы из молитв, пожелания, образы святых и т.д., близких по тематике к определенной религии.

Декор, теснения декоративного каркаса 2, 2а, декоративного кожух 33 могут быть изготовлены путём изготовления зеркального отображения декора, теснения в виде неровностей изготовленных на рабочей поверхности форм для литья под давлением, вибролитья или форм для штамповки.

Декоративные каркасы 2, 2а, емкость 31 и декоративный кожух 33 изготавливаются из материала стойкого к атмосферным осадкам, солнечному излучению, перепадам температур и воздействию различных микроорганизмов на протяжении долгих лет.

Декоративные каркасы 2, 2а, емкость 31 и декоративный кожух 33 могут быть изготовлены из сплавов пластмасс, например полипропилена, блоксополимера, полиэтилена, абс пластика, поликарбоната используемого как в виде первичных гранул, так и вторичного использования переработанного полимера, в том числе с добавлением красящих компонентов и добавок, повышающих стойкость полимеров к ультрафиолетовому излучению, ударам во всю смесь полимера в ходе производства. Помимо этого декоративные каркасы 2, 2а, емкость 31 и декоративный кожух 33 могут быть изготовлены из смеси сплавов пластмасс и песка, смеси пластмасс и измельченных древесных пород, металлических заготовок и соответственно в зависимости от того из какого материала они изготовлены, могут изготавливаться методом литья под давлением, методом вакуумной формовки, отливки в силиконовые формы, печати на 3D – принтере, экструзии и последующей нарезки, вибропрессования, гибки и штамповки и т.д.

Декоративные каркасы 2, 2а, емкость 31 и декоративный кожух 33 могут быть усилены армирующими вставками 7 из твердого материала, например изготовленными из железа, имеющие разные размеры и форму, в том кислее круглого, прямоугольного, п-образную в поперечном сечении, и/или содержать продольные и/или поперечные ребра жесткости 8 имеющие разные размеры и форму (фиг. 10). Продольные и/или поперечные ребра жесткости 8 могут быть монолитно связаны с декоративными каркасами 2, 2а и изготавливаться, например, методом литья полимеров под давлением при изготовлении декоративных каркасов 2, 2а на термопластавтоматах.

Декоративные каркасы 2, 2а могут дополнительно иметь стенки 3, 3а, расположенные внизу декоративного каркаса 2, 2а, при рассмотрении конструкции декоративных каркасов 2, 2а могильного цветника 1 в собранном виде в поперечном сечении снаружи периметра могильного цветника 1 и/или внутри периметра могильного цветника 1 параллельно насыпи могилы усопшего 34 и могут выполнять функции упоров предотвращающих проседание могильного цветника 1 (фиг. 12).

Места крепления декоративных каркасов 2, 2а к несущей раме 5, 5а крепежными элементами 10 могут быть задекорированы/закрыты при помощи защитных колпачков 23 которые могут фиксироваться как непосредственно на крепежном элементе 10 (фиг. 10), так и на декоративном каркасе 2, 2а в случаях, если декоративные каркасы 2, 2а имеют выемки для размещения защитных колпачков 24 на своих стенках каркаса 3, 3а (фиг. 11). Выемки для размещения защитных колпачков 24 и защитные колпачки 23 могут иметь разные размеры, глубину и форму.

Места взаимного соприкосновения декоративных каркасов 2, 2а, емкости 31, декоративного кожуха 33 могут быть дополнительно обработаны стойким к атмосферному воздействию и перепадам температуры клеем и/или силиконовым герметиком.

Декоративные каркасы 2, 2а могут иметь на своих стенках каркаса 3, 3а отверстия для проветривания 25 (для отведения конденсата).

Также в зависимости от варианта изготовления могильных цветников 1 они могут быть выполнены с возможностью подсветки как самого могильного цветника 1, так и окружающего пространства.

Подсветка могильного цветника 1 может быть выполнена путем размещения в декоративном каркасе 2, 2а влагозащищенных источников освещения 26, преимущественно светодиодных с целью декорирования могильного цветника 1 или подсветки окружающего захоронение пространства, а также с целью облегчения поиска захоронения в темное время суток. Источником электричества в таких случаях могут быть как сменные источники электроэнергии 27, например батарейки, так и источники энергии заряжаемой солнечной энергией 27а, при этом электропитание подаётся на влагозащищенные источники освещения 26 передаётся, например, по кабелю, автоматически в тёмное время суток (т.е. предусмотрена установка в декоративном каркасе 2, 2а фотореле 28) (фиг. 9).

Помимо этого возможно размещение на могильном цветнике 1, декоративном каркасе 2, 2а, не менее одного отверстия для размещения стеблей цветов 20а предназначенного для установки в могильный цветник 1 живых и/или искусственных цветов и/или венков и т.д. Отверстия для размещения стеблей цветов 20а могут быть расположены на закрытом верхе ниши 29а и/или в полке 30а.

Все детали могильных цветников 1 могут быть окрашены в различные друг от друга цвета и подбираться покупателем по собственным предпочтениям.

Способ декорирования могилы усопшего заключается в установке, закреплении на месте захоронения усопшего на насыпи могилы усопшего 34 в горизонтальной плоскости, на площади не занятой установленной вертикально надгробной конструкцией (памятным монументом, крестом, могильной плитой и т.д.), не менее одного могильного цветника 1, состоящего из не менее одного разноформенного, разноразмерного цельного декоративного каркаса 2 или составного декоративного каркаса 2а (далее декоративного каркаса 2, 2а) могильного цветника 1 изготовленного из не менее чем одного слоя твердого, прочного материала, каждый из которых имеет не менее одной прямой стенки 3 и/или изогнутой стенки 3а соединенных между собой декорированного с наружной стороны 4, закрепленного на расположенной в смонтированном, зафиксированном виде в горизонтальной плоскости упругой прочной цельной несущей раме 5 или составной несущей раме 5а (далее несущей раме 5, 5а) и/или в зависимости от варианта реализации могильных цветников 1 на нижерасположенном составном декоративном каркасе 2а, при этом цельный декоративный каркас 2 или составной декоративный 2а каркас могильного цветника 1 полностью или частично закрывает поверхность несущей рамы 5, 5а, образуя тем самым жёстко замкнутый контур могильного цветника 1, внешний периметр, размеры и форма которого определяется формой и размерами не менее одного цельного или составного декоративного каркаса 2, 2а.

Закрепление могильного цветника 1 на подготовленной насыпи могилы усопшего 34, в зависимости от варианта конструкции могильного цветника 1 происходит, например, при помощи опорных стоек 12 фиксирующихся в узлах крепления опорных стоек 11 несущей рамы 5, 5а могильного цветника 1 и закрепленных в грунте места захоронения на насыпи могилы усопшего 34 в результате чего могильный цветник 1 закрепляется на насыпи могилы усопшего 34 на уровне закрепления несущей рамы 5, 5а на опорных стойках 12 в узлах крепления опорных стоек 11.

Ещё один вариант закрепления могильного цветника 1 заключается в продевании через проушины 19 и/или отверстия 20 несущей рамы 5, 5а могильного цветника 1 удерживающих штырей 21 с последующим закреплением их в грунте места захоронения на насыпи могилы усопшего 34 в результате чего могильный цветник 1 прижимаясь, придавливаясь к насыпи могилы усопшего 34, закрепляется на насыпи могилы усопшего 34.

Дополнительными или альтернативными способами закрепления могильного цветника 1 можно считать закрепление, которое происходит на могиле усопшего 34 массой, объемом, весом декоративно удерживающего насыпного материала 35 надавливающего сверху как непосредственно на перемычки 18 несущей рамы 5, 5а и/или на стенки каркаса 3, 3а образующие дно ниши 29 или нишу с полками 30 внизу внутри периметра могильного цветника 1, так и ёмкостью 31 с размещенным в ней декоративно удерживающим насыпным материалом 35 помещенной во внутренний периметр могильного цветника 1.

При закреплении могильного цветника 1 с цельным декоративным каркасом 2 на могиле усопшего 34 массой, объемом, весом декоративно удерживающего насыпного материала 35 надавливающего сверху на дно ниши 29, нишу с полками 30 внизу внутри периметра могильного цветника 1, или ёмкостью 31 с размещенным в ней декоративно удерживающим насыпным материалом 35 помещенной во внутренний периметр (нишу 9) могильного цветника 1 допускается не закреплять цельный декоративный каркас 2 к несущей раме 5, 5а средствами крепления, например крепежными элементами 10, т.е. можно считать, что закрепление цельного декоративного каркаса 2 к несущей раме 5, 5а происходит за счет придавливания массой, объемом, весом декоративно удерживающего насыпного материала 35, в результате чего цельный декоративный каркас 2 не может каким либо образом без привлечения человеческого усилия отделится от несущей рамы 5, 5а.

В случае выхода из строя могильно цветника 1 или декоративных каркасов 2, 2а или других его составных частей, а также потере привлекательности внешнего вида, их можно быстро и просто заменить на новые без необходимости использования спецтехники и большого количества рабочей силы, преимущественно силами одного человека без наличия специальных навыков.

Могильные цветники 1 из-за малого веса дают возможность даже престарелым людям легко донести могильный цветник 1 до места установки и смонтировать его на насыпи могилы усопшего 34, при этом сам могильный цветник 1 не изменит свою форму.

Таким образом, поставленная перед автором задача, выполнена.

Дополнительно следует понимать, что указанные в описании группы изобретений и показанные на изображениях варианты внешнего вида, формы в поперечном разрезе могильных цветников 1, декоративных каркасов 2, 2а, стенок 3, 3а, несущих рам 5, 5а, армирующих вставок 7, ребер жесткости 8, узлов крепления опорной стойки 11, опорных стоек 12 и других упомянутых в заявляемой группы изобретений составных частей могильного цветника 1 и варианты их установки, закрепления, монтажа, не ограничиваются предоставленными изображениями и могут иметь множество дополнительных примеров и вариантов которые могут быть осуществлены на практике. Несмотря на то что группа изобретений описывается со ссылками на множество предпочтительных вариантов её реализации, специалисты в данной сфере должны понимать, что можно внести определенные изменения в описанные комплектующие изобретения, заменить некоторые комплектующие на аналогичные, изменить пропорции изобретения, поменять место использования изобретения, изменить последовательности сборочномонтажных работ, а также материалы, из которых сделано изобретение, но все эти действия не изменят общий замысел данного изобретения и не внесут в изобретение новых существенных характеристик, поэтому стоит знать, что описанные в качестве лучших вариантов и примеров реализации данного изобретения технические решения не ограничиваются конкретными способами его осуществления, поэтому изобретение включает в себя всевозможные способы реализации изобретения, попадающие под действие прилагаемой охраняемой формулы.

Группа изобретений относится к оформлению и декорированию могил усопших в горизонтальной плоскости при захоронении их в землю. Могильный цветник состоит из цельного декоративного каркаса могильного цветника, изготовленного из не менее чем одного слоя твердого, прочного материала, и выполненного из прямых стенок и/или изогнутых стенок, соединенных между собой, и декорированного с наружной стороны, закрепленного на расположенной в смонтированном, зафиксированном виде в горизонтальной плоскости упругой прочной цельной несущей раме или составной несущей раме, при этом цельный декоративный каркас могильного цветника полностью или частично закрывает поверхность несущей рамы, образуя тем самым жестко замкнутый контур могильного цветника, внешний периметр, размеры и форма которого определяются формой и размерами цельного декоративного каркаса. Также описаны вариант могильного цветника и способ декорирования захоронения усопшего в горизонтальной плоскости. Технический результат - простота, легкость и надежная устойчивость при установке и закреплении могильного цветника. 3 н. и 42 з.п. ф-лы, 12 ил.

1. Могильный цветник (1), характеризующийся тем, что состоит из цельного декоративного каркаса (2) могильного цветника (1), изготовленного из не менее чем одного слоя твердого, прочного материала, и выполненного из прямых стенок (3) и/или изогнутых стенок (3а), соединенных между собой, и декорированного с наружной стороны (4), закрепленного на расположенной в смонтированном, зафиксированном виде в горизонтальной плоскости упругой прочной цельной несущей раме (5) или составной несущей раме (5а), при этом цельный декоративный каркас (2) могильного цветника (1) полностью или частично закрывает поверхность несущей рамы (5), (5а), образуя тем самым жестко замкнутый контур могильного цветника (1), внешний периметр, размеры и форма которого определяются формой и размерами цельного декоративного каркаса (2).

2. Могильный цветник (1), характеризующийся тем, что состоит из не менее двух разноформеных, разноразмерных составных декоративных каркасов (2а) могильного цветника (1), изготовленных из не менее чем одного слоя твердого, прочного материала, каждый из которых выполнен из прямых стенок (3) и/или изогнутых стенок (3а), соединенных между собой, и декорированных с наружной стороны (4), закрепленных на расположенной в смонтированном, зафиксированном виде в горизонтальной плоскости упругой прочной цельной несущей раме (5) или составной несущей раме (5а) и/или в зависимости от варианта реализации могильного цветника (1) на нижерасположенном составном декоративном каркасе (2а), при этом составные декоративные каркасы (2а) могильного цветника (1) полностью или частично закрывают поверхность несущей рамы (5), (5а), образуя тем самым жестко замкнутый контур могильного цветника (1), внешний периметр, размеры и форма которого определяются формой и размерами не менее двух составных декоративных каркасов (2а).

3. Могильный цветник (1) по п. 2, отличающийся тем, что составные элементы составного декоративного каркаса (2а) зафиксированы/закреплены на несущей раме (5), (5а) частично накрывая друг друга.

4. Могильный цветник (1) по п. 2, отличающийся тем, что декоративные каркасы (2а) снабжены удерживающими ножками (13) с зацепами (14), посредством которых они закреплены за стенку каркаса (3), (3а) нижерасположенного декоративного каркаса (2а).

5. Могильный цветник (1) по п. 2, отличающийся тем, что декоративные каркасы (2), (2а) снабжены удерживающими ножками (13) с зацепами (14), посредством которых они закреплены к несущей раме (5), (5а) путем закрепления зацепов (14) удерживающих ножек (13) за крепежные узлы (15), выполненные на стенках (3), (3а) нижерасположенного декоративного каркаса (2а).

6. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что декоративные каркасы (2), (2а) снабжены удерживающими ножками (13) с зацепами (14), посредством которых они закреплены к несущей раме (5), (5а) путем закрепления зацепов (14) удерживающих ножек (13) за несущую раму (5), (5а) могильного цветника (1).

7. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что декоративные каркасы (2), (2а) снабжены удерживающими ножками (13) с зацепами (14), посредством которых они закреплены к несущей раме (5), (5а) путем закрепления зацепов (14) удерживающих ножек (13) за крепежные узлы (15), выполненные на поверхностях несущей рамы (5), (5а).

8. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что декоративные каркасы (2), (2а) закреплены к несущей раме (5), (5а) могильного цветника (1) при помощи крепежных элементов (10).

9. Могильный цветник (1) по п. 8, отличающийся тем, что крепежные элементы (10) задекорированы/закрыты при помощи защитных колпачков (23).

10. Могильный цветник (1) по п. 9, отличающийся тем, что защитные колпачки (23) зафиксированы на крепежных элементах (10).

11. Могильный цветник (1) по п. 9, отличающийся тем, что на стенках каркаса (3), (3а) выполнены выемки, в которых размещены защитные колпачки (23).

12. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что несущая рама (5), (5а) имеет не менее одного узла крепления опорных стоек (11).

13. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что несущая рама (5), (5а) имеет не менее одной перемычки (18).

14. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что несущая рама (5), (5а) имеет не менее одной проушины (19).

15. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что несущая рама (5), (5а) имеет не менее одного отверстия (20).

16. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что с тыльной стороны (4а) декоративных каркасов (2), (2а) расположены стационарные упоры (17) и/или съемные упоры (17а).

17. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что взаимное расположение стенок каркаса (3), (3а) при рассмотрении конструкции декоративных каркасов (2), (2а) могильного цветника (1) в собранном виде в поперечном сечении представляет собой расположенные напротив друг друга зеркально ориентированные соединения стенок каркаса (3), (3а) в форме, например, букв Г, Л, П, образуя таким образом открытую нишу (9) без дна внутри периметра могильного цветника (1).

18. Могильный цветник (1) по п. 17, отличающийся тем, что несущая рама (5), (5а) могильного цветника (1) и узлы крепления опорных стоек (11) скрыты внутри пустот, образуемых декоративными каркасами (2), (2а).

19. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что при рассмотрении конструкции декоративных каркасов (2), (2а) могильного цветника (1) в собранном виде в поперечном сечении расположенные напротив друг друга зеркально ориентированные соединения стенок каркаса (3), (3а) выполнены в форме, например, букв Г, Л, П и соединены между собой стенкой каркаса (3), (3а) в нижней части на протяжении всей длины декоративного каркаса 2, 2а, образуя таким образом дно ниши внутри периметра (29) могильного цветника (1).

20. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что при рассмотрении конструкции декоративных каркасов (2), (2а) могильного цветника (1) в собранном виде в поперечном сечении расположенные напротив друг друга зеркально ориентированные соединения стенок каркаса (3), (3а) выполнены в форме буквы Г и соединены между собой в верхней части на протяжении всей длины декоративного каркаса (2), (2а) стенкой каркаса (3), (3а), образуя таким образом закрытый верх ниши внутри периметра (29а) могильного цветника (1).

21. Могильный цветник (1) по любому из пп. 19, 20, отличающийся тем, что закрытый верх ниши (29а) и полка (30а) могильного цветника (1) имеют отверстия для размещения стеблей цветов (20а).

22. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что при рассмотрении конструкции декоративных каркасов (2), (2а) могильного цветника (1) в собранном виде в поперечном сечении расположенные напротив друг друга зеркально ориентированные соединения стенок каркаса (3), (3а) выполнены в форме, например, букв Г, Л, П и соединены между собой в нижней части на некоторых его участках стенкой каркаса (3), (3а), образуя таким образом нишу с не менее чем одной полкой внизу внутри периметра (30) могильного цветника (1).

23. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что при рассмотрении конструкции декоративных каркасов (2), (2а) могильного цветника (1) в собранном виде в поперечном сечении расположенные напротив друг друга зеркально ориентированные соединения стенок каркаса (3), (3а) выполнены в форме буквы Г и соединены между собой в верхней части на некоторых его участках стенкой каркаса (3), (3а), образуя таким образом нишу с не менее чем одной полкой вверху внутри периметра (30а) могильного цветника (1).

24. Могильный цветник (1) по любому из пп. 19, 22, отличающийся тем, что дно ниши внутри периметра (29) и полка внизу внутри периметра (30) содержат отверстия для отвода влаги (32).

25. Могильный цветник (1) по любому из пп. 17, 19, 22, отличающийся тем, что во внутренний периметр могильного цветника (1) с открытой нишей (9) без дна или с дном ниши внутри периметра (29) или в нишу с не менее чем одной полкой внизу внутри периметра (30) могильного цветника (1) установлено не менее одной емкости (31) могильного цветника для размещения декоративно удерживающего насыпного материала (35).

26. Могильный цветник (1) по любому из пп. 17, 19, 22, отличающийся тем, что внутренний периметр могильного цветника (1) с открытой нишей без дна или с дном ниши внутри периметра (29) или с нишей с не менее чем одной полкой внизу внутри периметра (30) могильного цветника (1) полностью или частично закрыт декоративным кожухом (33).

27. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что наружная сторона (4) декоративного каркаса (2), (2а) декорирована окрашиванием.

28. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что наружная сторона (4) декоративного каркаса (2), (2а) декорирована окрашиванием в процессе производства по всей массе твердого, прочного материала, из которого изготовлен декоративный каркас (2), (2а).

29. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что наружная сторона (4) декоративного каркаса (2), (2а) декорирована различными силуэтами цветов, венков, ангелов, молитвами.

30. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что наружная сторона (4) декоративного каркаса (2), (2а) декорирована не менее одной имитацией текстур различных рисунков.

31. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что декоративный каркас (2), (2а) имеет форму, декор, теснения в виде различных символов, знаков, слов, образов, очертаний, узоров в виде различных цветов, ангелов, сердец, фраз из молитв, пожеланий, образов святых, близких по тематике к определенной религии.

32. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что декоративные каркасы (2), (2а) имеют на своих стенках каркаса (3), (3а) отверстия для проветривания (25).

33. Могильный цветник (1) по любому из пп. 25, 26, отличающийся тем, что декоративные каркасы (2), (2а), емкость (31) или декоративный кожух (33) усилены армирующими вставками (7) из твердого материала.

34. Могильный цветник (1) по любому из пп. 25, 26, отличающийся тем, что декоративные каркасы (2), (2а), емкость (31) или декоративный кожух (33) содержат продольные и/или поперечные ребра жесткости (8).

35. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что декоративные каркасы (2), (2а) имеют стенки (3), (3а), расположенные внизу декоративного каркаса (2), (2а), при рассмотрении конструкции декоративных каркасов (2), (2а) могильного цветника (1) в собранном виде в поперечном сечении снаружи периметра могильного цветника (1) и/или внутри периметра могильного цветника (1) параллельно насыпи могилы усопшего (34).

36. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что выполнен с возможностью подсветки как самого могильного цветника (1), так и окружающего пространства.

37. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что декоративный каркас (2), (2а) изготовлен из материала, стойкого к атмосферным осадкам, солнечному излучению, перепадам температур и воздействию различных микроорганизмов на протяжении долгих лет.

38. Могильный цветник (1) по п. 37, отличающийся тем, что декоративный каркас (2), (2а) изготовлен из сплавов пластмасс.

39. Могильный цветник (1) по п. 37, отличающийся тем, что декоративный каркас (2), (2а) изготовлен из сплавов пластмасс и песка.

40. Могильный цветник (1) по п. 37, отличающийся тем, что декоративный каркас (2), (2а) изготовлен из смеси пластмасс и измельченных древесных пород.

41. Могильный цветник (1) по любому из пп. 1, 2, отличающийся тем, что декоративный каркас (2), (2а) имеет не менее одного отверстия для размещения стеблей цветов (20а).

42. Способ декорирования могилы усопшего, заключающийся в том, что на месте захоронения усопшего на насыпи могилы усопшего (34) в горизонтальной плоскости, на площади, не занятой установленной вертикально надгробной конструкцией в виде, например, памятного монумента, креста или могильной плиты, устанавливают и закрепляют могильный цветник (1) по любому из пп. 1-41, состоящий из не менее одного разноформенного, разноразмерного цельного декоративного каркаса (2) или составного декоративного каркаса (2а) могильного цветника (1), изготовленного из не менее чем одного слоя твердого, прочного материала, каждый из которых выполнен из прямых стенок (3) и/или изогнутых стенок (3а), соединенных между собой, и декорированного с наружной стороны (4), закрепленного на расположенной в смонтированном, зафиксированном виде в горизонтальной плоскости упругой прочной цельной несущей раме (5) или составной несущей раме (5а) и/или в зависимости от варианта реализации могильного цветника (1) на нижерасположенном составном декоративном каркасе (2а), при этом цельный декоративный каркас (2) или составной декоративный каркас (2а) могильного цветника (1) полностью или частично закрывает поверхность несущей рамы (5), (5а), образуя тем самым жестко замкнутый контур могильного цветника (1), внешний периметр, размеры и форма которого определяют формой и размерами не менее одного цельного или составного декоративного каркаса (2), (2а).

43. Способ декорирования могилы усопшего по п. 42, отличающийся тем, что закрепление могильного цветника (1) на подготовленной насыпи могилы усопшего (34), в зависимости от варианта конструкции могильного цветника (1), осуществляют при помощи опорных стоек (12), фиксирующихся в узлах крепления опорных стоек (11) несущей рамы (5), (5а) могильного цветника (1) и закрепленных в грунте места захоронения на насыпи могилы усопшего (34), в результате чего могильный цветник (1) закрепляется на насыпи могилы усопшего (34) на уровне закрепления несущей рамы (5), (5а) на опорных стойках (12) в узлах крепления опорных стоек (11).

44. Способ декорирования могилы усопшего по п. 42, отличающийся тем, что закрепление могильного цветника (1) на подготовленной насыпи могилы усопшего (34), в зависимости от варианта конструкции могильного цветника (1), осуществляют путем продевания через проушины (19) и/или отверстия (20) несущей рамы (5), (5а) могильного цветника (1) удерживающих штырей (21) с последующим закреплением их в грунте места захоронения на насыпи могилы усопшего (34), в результате чего могильный цветник (1) прижимаясь/придавливаясь к насыпи могилы усопшего (34) закрепляется на насыпи могилы усопшего (34).

45. Способ декорирования могилы усопшего по п. 42, отличающийся тем, что закрепление могильного цветника (1) на подготовленной насыпи могилы усопшего (34), в зависимости от варианта конструкции могильного цветника (1), осуществляют массой, объемом, весом декоративно удерживающего насыпного материала (35), надавливающего сверху как непосредственно на перемычки (18) несущей рамы (5), (5а) и/или на стенки каркаса (3), (3а), образующие дно ниши (29) или нишу с полками (30) внизу внутреннего периметра могильного цветника (1), так и емкостью (31) с размещенным в ней декоративно удерживающим насыпным материалом (35), помещенной во внутренний периметр могильного цветника (1).
