ПОДВЕСНОЙ РЕШЕТЧАТЫЙ ПОТОЛОК Российский патент 2025 года по МПК E04B9/34

Изобретение относится к устройствам подвесных решетчатых потолков.

Из уровня техники известны конструкции решетчатых потолков, включающих решетчатый каркас и устанавливаемые в них панели с элементами их фиксации, описанные в патентах RU 2776654, RU2690589.

Общим недостатком упомянутых аналогов является сложность конструкций, включающих множества различных деталей, обеспечивающих фиксацию и крепление панелей.

В качестве прототипа выбран «Потолок со скрытой подвесной системой со снимаемыми вниз панелями», патент RU 2504625 с приоритетом от 20.01.2014.

Изобретение представляет решетчатую конструкцию подвесных потолков с панелями.

Панели возможно устанавливать с лицевой стороны потолка. Фиксируются панели за счет упругих элементов, размещенных между торцами панелей и взаимодействующие с пазами в этих торцах панелей. При этом, края панелей поддерживаются поверхностями элементов решетчатой конструкции. В некоторых вариантах осуществления изобретения упругие элементы расположены на элементах решетчатой конструкции, в других вариантах осуществления эти упругие элементы расположены на панели. Упругие элементы предпочтительно находятся, по меньшей мере, на двух противоположных краях каждой панели и позволяют осуществлять установку или снятие панели с решетчатой конструкции».

Недостатком прототипа, также как и упомянутых аналогов, является множество различных деталей, обеспечивающих фиксацию и крепление панелей и усложняющих конструкцию потолка.

Задачей изобретения является упрощение конструкции подвесного решетчатого потолка с панелями, устанавливаемыми с лицевой стороны.

Поставленная задача осуществляется за счет того, что в подвесном решетчатом потолке, включающем решетчатый каркас из профильных элементов, образующих ячейки, панели, устанавливаемые в ячейки с лицевой стороны и элементы фиксации панелей, согласно изобретению элементы фиксации панелей выполнены за одно целое с панелями.

Ячейки каркаса и панель имеют прямоугольную форму, однако в целях упрощения графики, на фигурах панель и ячейки приведены в форме квадрата, поскольку квадрат является частным случаем прямоугольника. (Квадрат, это прямоугольник, в котором все четыре стороны равны. Политехнический словарь, изд. «Советская энциклопедия» 1976 г. ).

Профильные элементы, образующие решетчатый каркас, могут быть выполнены различной формы в поперечном сечении, например в виде равнобокого уголка, равнобедренной трапеции или прямоугольника.

Кроме того, профильные элементы могут иметь в сечении форму участков кривой второго порядка, например гиперболы, параболы, эллипса или окружности.

Однако, в одном подвесном решетчатом потолке следует использовать один вид профильного элемента, как например, в данном случае - треугольного сечения.

Вместе с тем, панель может быть выполнена из листового металла или пластика.

Все четыре стороны панели загнуты в тыльную сторону на величину, необходимую для ориентации панели в ячейке каркаса и с углом наклона, а так же профилем, соответствующими углу наклона и профилю стороны элемента каркаса, с которыми они сопрягаются.

На каждой загнутой стороне панели расположено не менее двух элементов фиксации панели.

Каждый элемент фиксации выполнен в виде прямоугольного выступа на продолжении загнутой внутрь стороны панели и отогнут в наружную сторону, при этом расстояние между отогнутыми концами выступов превышает размер ячейки каркаса.

Длина, ширина и угол наклона выступов определяются экспериментально, исходя из толщины материала панели, физико-механических свойств материала панели и обеспечения отклонения выступов в пределах упругих деформаций при установке панели в ячейку.

Достигнутый технический результат заключается в упрощении конструкция подвесного решетчатого потолка, за счет того, что элементы фиксации панелей выполнены за одно целое с панелями.

Сущность изобретения поясняется чертежами, на которых изображено:

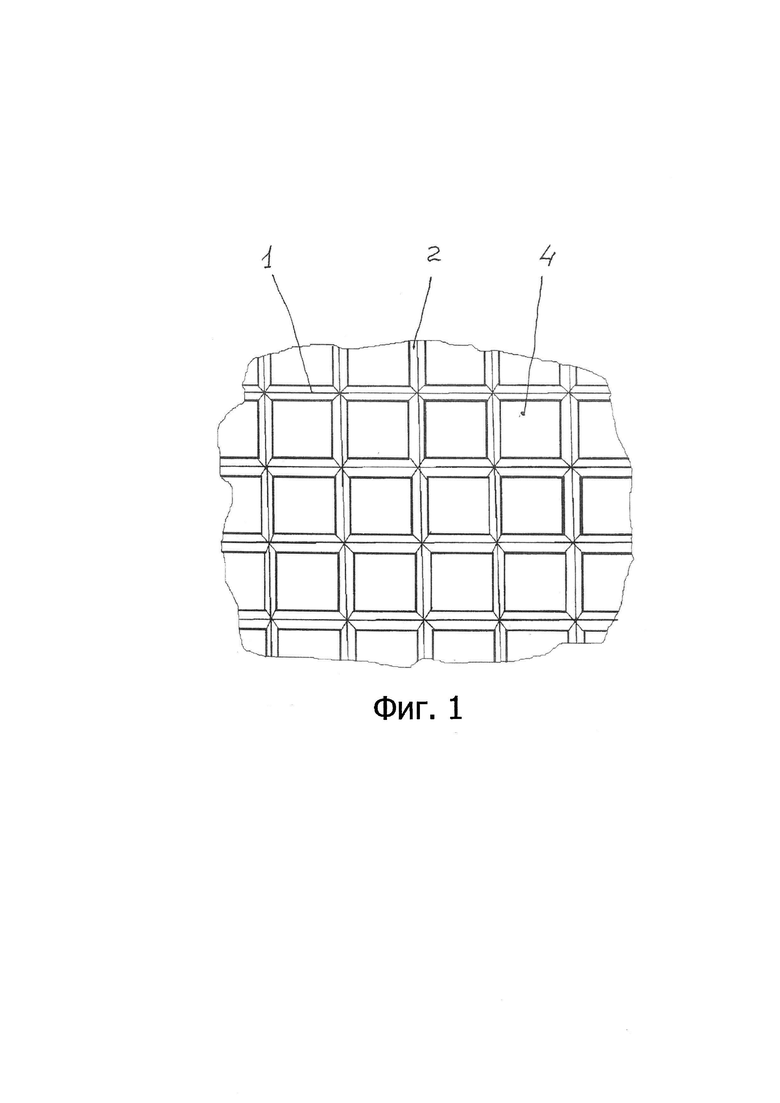

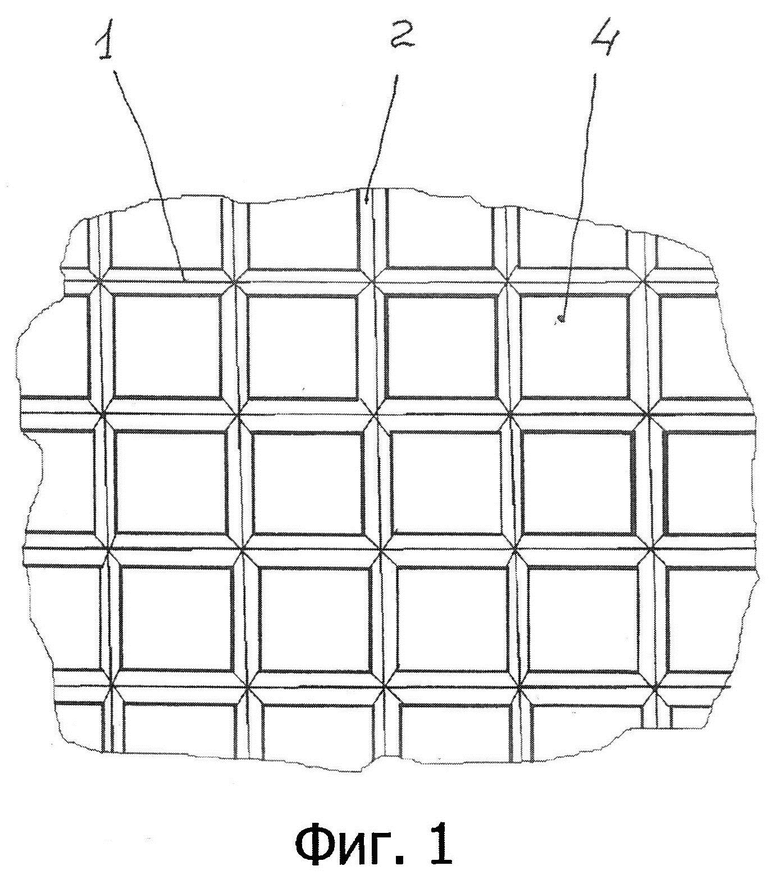

Фиг. 1. Фрагмент подвесного решетчатого потолка, с установленными панелями (Вид с лицевой стороны).

Фиг. 2. (Фото). Фрагмент подвесного решетчатого потолка с установленной одной панелью (Вид с тыльной стороны).

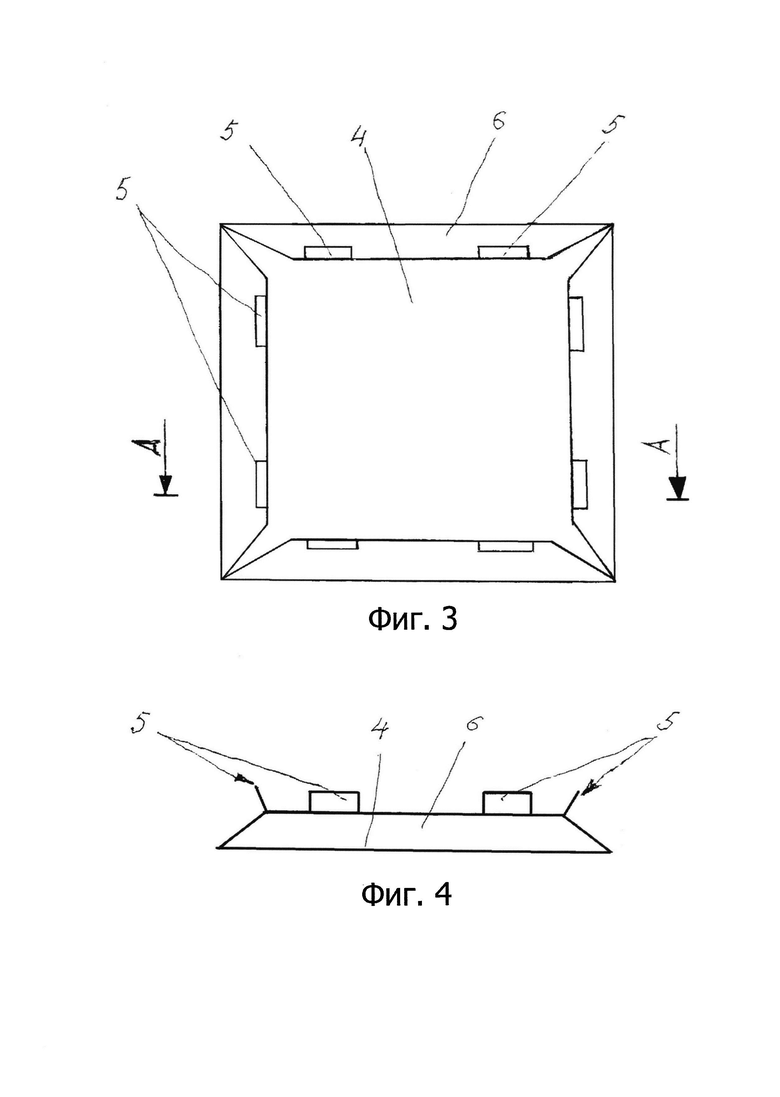

Фиг. 3. Панель (Вид с тыльной стороны, увеличено).

Фиг. 4. Сечение А-А с фиг. 3.

Фиг. 5. (Фото) Панель (Вид с тыльной стороны).

Фиг. 6. (Схема) Взаимное расположение каркаса и панели перед установкой панели в каркас (В поперечном сечении).

Фиг. 7. (Схема) Взаимное расположение каркаса и панели после установки панели в каркас (В поперечном сечении).

Конструкция подвесного решетчатого потолка (фиг. 1, 2) включает решетчатый каркас 1 (фиг. 2, 3), состоящий из профильных элементов 2, образующих ячейки 3, в которые с лицевой стороны потолка установлены панели 4 (фиг. 1, 2, 3, 4, 5).

Крепление панелей 4 в каркасе 1, осуществляется за счет элементов фиксации 5, выполненных за одно целое с панелями 4.

Профильные элементы 2, образующие решетчатый каркас, могут быть выполненными различной формы в поперечном сечении, например в виде равнобокого уголка, равнобедренной трапеции или прямоугольника.

Кроме того, профильные элементы 2 могут иметь в сечении форму участка кривой второго порядка, например гиперболы, параболы, эллипса или участка окружности.

В описании и фигурах использован профиль, имеющий в сечении форму равнобедренного треугольника.

Панель 4 может быть выполнена из листового металла или пластика.

Панель 4 имеет прямоугольную форму, так же как и ячейки 3 каркаса.

В целях упрощения графики на фигурах панель 4 и ячейки 3 приведены в форме квадрата, поскольку квадрат является частным случаем прямоугольника. (Квадрат, это прямоугольник, в котором все четыре стороны равны. Политехнический словарь, изд. «Советская энциклопедия» 1976 г. ).

Все четыре стороны 6 панели 4 загнуты внутрь на величину, необходимую для ориентации панели в ячейке каркаса и с углом наклона, а так же профилем, соответствующими углу наклона и профилю стороны элемента каркаса, с которым сопрягается сторона панели.

На продолжении каждой загнутой стороны 6 выполнено за одно целое с панелью, по меньшей мере, два элемента фиксации 5 панели 4.

Каждый элемент фиксации 5 выполнен в виде прямоугольного выступа на продолжении загнутой внутрь стороны 6 панели 4 и отогнут в наружную сторону, (фиг. 3, 4, 6, 7), причем линия сгиба отогнутого выступа соответствует расположению торца элемента каркаса панели.

Вместе с тем, расстояние L(фиг. 6, 7) между отогнутыми концами выступов превышает размер l ячейки каркаса, в которую вставляется панель. Длина, ширина и угол наклона выступов определяются экспериментально исходя из толщины материала панели, физико-механических свойств материала панели и обеспечения отклонения выступов в пределах упругих деформаций при установке панели в ячейку.

При установке панели 4 с лицевой стороны в ячейку 3 каркаса 1 (фиг. 6, 7,) верхний торец элемента фиксации 5 перемещаясь по боковой поверхности профильного элемента 2 каркаса 1 наклоняется внутрь панели 4 от исходного расстояния L между отогнутыми концами выступов до размера l ячейки каркаса и при дальнейшем продвижении достигает верхнего торца профильного элемента 2, после которого распрямляется в исходное положение, осуществляя таким образом защелкивание, то есть фиксацию панели в эксплуатационном положении.

При необходимости снятия панели с каркаса ее сначала следует отжать плоским предметом, например отверткой, с одной стороны, а затем извлечь панель из каркаса.

Изобретение относится к области строительства, а именно к устройствам подвесных решетчатых потолков. Подвесной решетчатый потолок включает решетчатый каркас из профильных элементов, образующих ячейки, панели, установленные в ячейки с лицевой стороны потолка, и элементы фиксации панелей. Согласно изобретению элементы фиксации панелей выполнены за одно целое с панелями, причем все четыре стороны каждой панели загнуты в тыльную ее сторону на величину, необходимую для ориентации панели в ячейке каркаса, и с углом наклона, а так же профилем, соответствующими углу наклона и профилю стороны профильного элемента каркаса, с которыми они сопрягаются. Профильные элементы имеют в сечении форму равнобокого уголка, или равнобедренной трапеции, или прямоугольника. Кроме того, профильные элементы могут иметь в сечении форму участка кривой второго порядка, например гиперболы, параболы, эллипса или участка окружности. Панель выполнена из листового металла или пластика, при этом панели имеют прямоугольную форму. На каждой загнутой стороне панели расположено не менее двух элементов фиксации. Каждый элемент фиксации выполнен в виде прямоугольного выступа на продолжении загнутой внутрь стороны панели и отогнут в наружную от этой стороны панели сторону, при этом расстояние между отогнутыми концами выступов превышает размер ячейки каркаса, в которую вставлена панель. Достигнутый технический результат заключается в упрощении конструкции подвесного решетчатого потолка, за счет того, что элементы фиксации панелей выполнены за одно целое с панелями. 6 з.п. ф-лы, 7 ил.

1. Подвесной решетчатый потолок, включающий решетчатый каркас из профильных элементов, образующих ячейки, панели, установленные в ячейки с лицевой стороны потолка, и элементы фиксации панелей, отличающийся тем, что элементы фиксации панелей выполнены за одно целое с панелями, причем все четыре стороны каждой панели загнуты в тыльную ее сторону на величину, необходимую для ориентации панели в ячейке каркаса, и с углом наклона, а так же профилем, соответствующими углу наклона и профилю стороны профильного элемента каркаса, с которыми они сопрягаются.

2. Потолок по п. 1, отличающийся тем, что профильные элементы имеют в сечении форму равнобокого уголка, или равнобедренной трапеции, или прямоугольника.

3. Потолок по п. 1, отличающийся тем, что профильные элементы имеют в сечении форму участка кривой второго порядка, например гиперболы, параболы, эллипса или участка окружности.

4. Потолок по п. 1, отличающийся тем, что панели выполнены из листового металла или пластика.

5. Потолок по п. 1, отличающийся тем, что ячейки каркаса и панели имеют прямоугольную форму.

6. Потолок по п. 1, отличающийся тем, что на каждой загнутой стороне панелей расположено не менее двух элементов фиксации.

7. Потолок по любому из пп. 1, 6, отличающийся тем, что каждый элемент фиксации выполнен в виде прямоугольного выступа на продолжении загнутой внутрь стороны панели и отогнут в наружную от этой стороны панели сторону, при этом расстояние между отогнутыми концами выступов превышает размер ячейки каркаса, в которую вставлена панель.
