ТАРА, ИМЕЮЩАЯ КОРОБКУ И ГИЛЬЗУ С МЕХАНИЗМОМ ЗАЩИТЫ ОТ НЕСАНКЦИОНИРОВАННОГО ДОСТУПА Российский патент 2025 года по МПК B65D85/10 B65D5/38 B65D5/54

Настоящее изобретение относится к новой таре (контейнеру), которая находит конкретное применение в качестве тары (контейнера) для потребительских товаров, таких как удлиненные изделия, генерирующие аэрозоль, и компоненты изделий, генерирующих аэрозоль.

Известна упаковка потребительских товаров в тары (контейнеры), выполненные из сложенных пластинчатых заготовок. В качестве примера, удлиненные курительные изделия, такие как сигареты и сигары, часто продаются в жесткой таре в форме коробки, такой как тара (контейнер) с шарнирной крышкой, имеющая часть в виде коробки и трехмерную шарнирную крышку в форме чаши, соединенную с коробкой по линии шарнира, проходящей через всю заднюю стенку тары. При использовании крышка поворачивается по линии шарнира для открывания упаковки и, таким образом, получения доступа к потребительским товарам, находящимся в коробке.

Также известна упаковка потребительских товаров в тару, содержащую наружную оболочку или гильзу и внутреннюю выдвижную часть или лоток, в котором размещаются потребительские товары и который выполнен с возможностью скольжения внутри наружной оболочки. Для извлечения потребительских товаров из такой тары пользователь сдвигает внутреннюю выдвижную часть из исходного положения внутри наружной оболочки в открытое положение, в котором внутренняя выдвижная часть выступает наружу из наружной оболочки, чтобы частично открыть открытый конец или сторону внутренней выдвижной части. Такая тара может называться тарой пенального типа.

В целом желательно улучшить простоту использования повторно закрывающейся тары. Также желательно иметь возможность снабдить повторно закрывающуюся тару для потребительских товаров средством защиты от несанкционированного доступа, которое позволяет потребителю определять, был ли доступ к содержимому ранее.

Настоящее изобретение относится к таре для потребительских товаров. Тара может содержать наружную гильзу, содержащую переднюю стенку наружной гильзы, заднюю стенку наружной гильзы, первую и вторую противоположные боковые стенки наружной гильзы. Кроме того, тара может содержать внутреннюю выдвижную часть, установленную внутри наружной гильзы, при этом внутренняя выдвижная часть содержит нижнюю стенку внутренней выдвижной части, переднюю стенку внутренней выдвижной части и заднюю стенку внутренней выдвижной части. Тара может также содержать покрытие (крышка, перекрывающая часть) гильзы, содержащее первую панель покрытия гильзы и вторую панель покрытия гильзы. Первая панель покрытия гильзы может отходить с возможностью отделения от наружной гильзы по первой ослабленной линии и проходить между задней стенкой наружной гильзы и передней стенкой наружной гильзы. Вторая панель покрытия гильзы может отходить с возможностью отделения от первой панели покрытия гильзы по второй ослабленной линии и быть постоянно прикреплена к внутренней поверхности наружной гильзы. При отделении первой панели покрытия гильзы от наружной гильзы и второй панели покрытия гильзы по первой и второй ослабленным линиям на верхнем конце наружной гильзы может быть открыто первое отверстие в наружной гильзе. Кроме того, внутренняя выдвижная часть может быть подвижной внутри наружной гильзы между полностью вставленным положением, в котором внутренняя выдвижная часть полностью остается в наружной гильзе, и выдвинутым положением, в котором внутренняя выдвижная часть выходит по меньшей мере частично за пределы наружной гильзы через первое отверстие в наружной гильзе. Верхняя кромка передней стенки внутренней выдвижной части может быть выполнена с возможностью зацепления с соответствующей нижней кромкой второй панели покрытия гильзы для предотвращения удаления внутренней выдвижной части из наружной гильзы через первое отверстие в наружной гильзе.

Согласно настоящему изобретению предложена тара для потребительских товаров, содержащая: наружную гильзу, содержащую переднюю стенку наружной гильзы, заднюю стенку наружной гильзы, первую и вторую противоположные боковые стенки наружной гильзы; внутреннюю выдвижную часть, установленную в наружной гильзе, причем внутренняя выдвижная часть содержит нижнюю стенку внутренней выдвижной части, переднюю стенку внутренней выдвижной части и заднюю стенку внутренней выдвижной части, и покрытие гильзы, содержащее первую панель покрытия гильзы и вторую панель покрытия гильзы, причем первая панель покрытия гильзы отходит с возможностью отделения от наружной гильзы по первой ослабленной линии и проходит между задней стенкой наружной гильзы и передней стенкой наружной гильзы, вторая панель покрытия гильзы отходит с возможностью отделения от первой панели покрытия гильзы по второй ослабленной линии и постоянно прикреплена к внутренней поверхности наружной гильзы таким образом, что при отделении первой панели от наружной гильзы и второй панели по первой и второй ослабленным линиям первое отверстие в наружной гильзе открывается на верхнем конце наружной гильзы; и внутренняя выдвижная часть становится подвижной внутри наружной гильзы между полностью вставленным положением, в котором внутренняя выдвижная часть полностью остается в наружной гильзе, и выдвинутым положением, в котором внутренняя выдвижная часть выходит по меньшей мере частично за пределы наружной гильзы через отверстие в наружной гильзе; при этом верхняя кромка передней стенки внутренней выдвижной части выполнена с возможностью зацепления с соответствующей нижней кромкой второй панели покрытия гильзы для предотвращения удаления внутренней выдвижной части из наружной гильзы через первое отверстие в наружной гильзе.

В контексте данного документа термины «передний», «задний», «верхний», «нижний», «верх», «низ» и «боковая сторона» относятся к относительным положениям частей тары согласно изобретению и ее компонентов, когда тара находится в вертикальном положении. При описании тары согласно настоящему изобретению эти термины используются независимо от ориентации описываемой тары. Передняя стенка тары представляет собой стенку наружной гильзы, к которой постоянно прикреплена вторая панель покрытия для защиты от несанкционированного доступа, например, посредством перманентного клея.

Термин «ослабленная линия» используется в настоящем описании для обозначения линии на листе материала, такого как бумага или картон, вдоль которой материал был ослаблен, например, в результате извлечения части материала вдоль этой линии (например, надрезом) или путем складывания или сгибания листового материала вдоль этой линии. Это облегчает разрыв или разламывание листового материала по желаемой линии.

В некоторых вариантах осуществления ослабленная линия также может быть предоставлена в виде линии перфораций, или прорезей, или надрезов. Например, ослабленная линия может быть предоставлена в виде линии разделения, имеющей прорези или разрезы, расположенные с заданными интервалами и разделенные соединениями, вследствие чего отделяющие части тары, отходящие друг от друга вдоль линий разделения, имеют относительно небольшое количество (например, от 2 до 10) соединений, которые необходимо разорвать.

Как кратко описано выше, настоящее изобретение относится к таре пенального типа. Наружная гильза содержит переднюю стенку наружной гильзы, заднюю стенку наружной гильзы, первую и вторую противоположные боковые стенки наружной гильзы. Внутренняя выдвижная часть установлена внутри наружной гильзы и содержит нижнюю стенку внутренней выдвижной части, переднюю стенку внутренней выдвижной части и заднюю стенку внутренней выдвижной части.

В отличие от существующей тары пенального типа, тара согласно настоящему изобретению содержит покрытие гильзы, содержащее первую панель покрытия гильзы и вторую панель покрытия гильзы, при этом первая панель покрытия гильзы, которая проходит между задней стенкой наружной гильзы и передней стенкой наружной гильзы, отходит с возможностью отделения от наружной гильзы по первой ослабленной линии. В свою очередь, вторая панель покрытия гильзы отходит с возможностью отделения от первой панели по второй ослабленной линии, и вторая панель покрытия гильзы постоянно прикреплена к внутренней поверхности наружной гильзы. Когда первая панель покрытия гильзы отделяется от наружной гильзы и от второй панели покрытия гильзы по первой и второй ослабленным линиям соответственно, открывается первое отверстие в наружной гильзе на верхнем конце наружной гильзы. Кроме того, в результате того, что первая панель покрытия гильзы отделяется от наружной гильзы и от второй панели покрытия гильзы, внутренняя выдвижная часть становится подвижной внутри наружной гильзы между полностью вставленным положением, в котором внутренняя выдвижная часть полностью остается в наружной гильзе, и выдвинутым положением, в котором внутренняя выдвижная часть выходит по меньшей мере частично за пределы наружной гильзы через отверстие в наружной гильзе. Кроме того, верхняя кромка передней стенки внутренней выдвижной части выполнена с возможностью зацепления с соответствующей нижней кромкой второй панели покрытия гильзы для предотвращения удаления внутренней выдвижной части из наружной гильзы через первое отверстие в наружной гильзе.

Таким образом, в таре согласно настоящему изобретению отсоединяемая первая панель покрытия гильзы обеспечивает элемент защиты от несанкционированного доступа. Это является желательным, так как это может быстро предупредить потребителя о том факте, что доступ к потребительским товарам в таре мог быть осуществлен ранее.

Кроме того, тара согласно настоящему изобретению может содержать блокирующий механизм, который предпочтительно помогает управлять перемещением внутренней выдвижной части внутри наружной гильзы во время использования. Это является желательным, поскольку обеспечивает легкий и надежный доступ к содержимому внутренней гильзы. Как будет описано ниже, в некоторых предпочтительных вариантах осуществления другие компоненты тары также могут быть выполнены с возможностью взаимодействия с целью более тщательного управления и направления перемещения внутренней выдвижной части внутри наружной гильзы, например, для дальнейшего повышения простоты использования тары.

В некоторых вариантах осуществления наружная гильза дополнительно содержит одну или более блокирующих панелей, прикрепленных к внутренней поверхности по меньшей мере одной из передней стенки наружной гильзы, задней стенки наружной гильзы и боковых стенок наружной гильзы, при этом верхняя кромка одной или более блокирующих панелей выполнена с возможностью зацепления с соответствующей кромкой нижней стенки внутренней выдвижной части, когда внутренняя выдвижная часть находится в полностью вставленном положении, чтобы предотвратить отделение внутренней выдвижной части от наружной гильзы через второе отверстие в наружной гильзе на нижнем конце наружной гильзы. Благодаря наличию второго блокирующего механизма на дне тары линейное перемещение выдвижной части внутри гильзы предпочтительно ограничено с двух концов. Это дополнительно облегчает использование тары и при необходимости предотвращает слишком сильное выталкивание внутренней выдвижной части и ее удаление из наружной гильзы.

В предпочтительных вариантах осуществления внутренняя выдвижная часть дополнительно содержит покрытие (крышка, перекрывающая часть) выдвижной части, содержащее верхнюю панель, отходящую от задней стенки внутренней выдвижной части вдоль верхней кромки задней стенки внутренней выдвижной части, при этом верхняя панель покрытия выдвижной части выполнена с возможностью поворота вокруг верхней кромки задней стенки внутренней выдвижной части между закрытым положением покрытия выдвижной части и открытым положением покрытия выдвижной части для открытия содержимого внутренней выдвижной части.

Предоставление покрытия внутренней выдвижной части предпочтительно обеспечивает дополнительную степень защиты потребительских товаров внутри внутренней выдвижной части. На практике, когда тара открывается в первый раз, потребитель должен не только отделить первую панель покрытия гильзы от наружной гильзы, но и переместить верхнюю панель покрытия выдвижной части из закрытого положения в открытое положение.

Кроме того, это делает тару повторно закрываемой между использованиями. После того, как первая панель покрытия гильзы была отделена от наружной гильзы при первом доступе к содержимому внутренней выдвижной части, потребитель может преимущественно полагаться на верхнюю панель покрытия выдвижной части для обеспечения того, чтобы оставшиеся потребительские товары удерживались внутри внутренней выдвижной части между последовательными доступами.

Более предпочтительно верхняя панель покрытия выдвижной части выполнена с возможностью зацепления со второй панелью покрытия гильзы, когда внутренняя выдвижная часть находится в полностью вставленном положении выдвижной части, чтобы закрепить покрытие выдвижной части в закрытом положении покрытия выдвижной части. Преимущество этого состоит в том, что обеспечивает, что между последовательными доступами оставшиеся потребительские товары надежно удерживаются внутри внутренней выдвижной части.

В особенно предпочтительных вариантах осуществления верхняя панель покрытия выдвижной части содержит блокирующий язычок, выполненный с возможностью зацепления с вырезом, образованным на нижней кромке второй панели покрытия гильзы. Это обеспечивает безопасное и надежное зацепление между панелью покрытия выдвижной части и нижней кромкой второй панели. Таким образом, между последовательными доступами оставшиеся потребительские товары удерживаются внутри внутренней выдвижной части особенно стабильно и надежно.

Кроме того, при взаимодействии блокирующего язычка верхней панели покрытия выдвижной части с вырезом на нижней кромке второй панели покрытия гильзы возникает звук, похожий на щелчок. Преимущественно это может предоставить пользователю звуковой сигнал, подтверждающий, что тара была надежно закрыта между использованиями.

В некоторых вариантах осуществления, когда внутренняя выдвижная часть находится в полностью вставленном положении выдвижной части и панель покрытия выдвижной части зацепляется со второй панелью, в наружной оболочке над панелью покрытия выдвижной части образуется углубление.

В некоторых вариантах осуществления первая панель покрытия гильзы отходит с возможностью отделения от задней стенки наружной гильзы по первой ослабленной линии, и покрытие гильзы дополнительно содержит ослабленную линию, по меньшей мере частично проходящую через первую панель между задней стенкой наружной гильзы и второй панелью покрытия гильзы для образования отрывного язычка на одном конце первой панели для облегчения отделения первой панели покрытия гильзы от наружной гильзы и от второй панели покрытия гильзы вдоль первой и второй линий отделения соответственно. Предоставление одного такого язычка обеспечивает преимущество, так как при открывании тары в первый раз отрывной язычок в основном служит ручкой. Это может помочь потребителю захватить первую панель покрытия гильзы, когда придет время разорвать соединение между первой панелью покрытия гильзы и наружной гильзой и второй панелью покрытия гильзы. Кроме того, поскольку язычок расположен на одном конце первой панели покрытия гильзы, потребитель, таким образом, получает ориентир прикладывать требуемое усилие отрыва в наиболее благоприятном направлении, что может облегчить операцию открывания и снизить вероятность поломки.

Предпочтительно внутренняя выдвижная часть содержит ослабленную линию, проходящую через заднюю стенку внутренней выдвижной части и разделяющую заднюю стенку внутренней выдвижной части на нижнюю панель задней стенки выдвижной части, проходящую под ослабленной линией, и верхнюю панель задней стенки выдвижной части, проходящую над ослабленной линией, при этом, когда внутренняя выдвижная часть находится в выдвинутом положении, верхняя панель задней стенки внутренней выдвижной части выполнена таким образом, чтобы быть поворачиваемой по ослабленной линии над верхней кромкой задней стенки наружной гильзы, для облегчения доступа к содержимому внутренней гильзы. Предоставление одной такой ослабленной линии имеет то преимущество, что, когда внутренняя выдвижная часть перемещается в выдвинутое положение, верхняя панель задней стенки скользящего элемента может быть повернута назад, что может облегчить потребителю извлечение потребительских товаров из верхней части тары.

Это может быть особенно полезным для тех вариантов осуществления, которые будут более подробно описаны ниже, в которых внутренняя упаковка, содержащая потребительские товары, размещена во внутренней выдвижной части, и при этом внутренняя упаковка содержит отрывную ленту, проходящую на 360 градусов вокруг внутренней упаковки в расположение к верхней части внутренней упаковки. Поворачивая заднюю стенку внутренней выдвижной части по ослабленной линии над верхней кромкой задней стенки наружной гильзы, пользователь может получить лучший и по существу беспрепятственный доступ к части отрывной ленты, проходящей через заднюю стенку внутренней упаковки, которая может облегчить открывание внутренней упаковки.

Как кратко обсуждалось выше, тара согласно настоящему изобретению находит применение в качестве тары для потребительских товаров и может использоваться, в частности, для хранения изделий, генерирующих аэрозоль, как будет более подробно описано ниже. Предпочтительно тара содержит группу потребительских товаров, обернутых во внутреннюю упаковку, при этом внутренняя упаковка размещена внутри и прикреплена к внутренней выдвижной части таким образом, что внутренняя упаковка перемещается как единое целое с внутренней выдвижной частью, когда внутренняя выдвижная часть перемещается между полностью вставленным положением выдвижной части и выдвинутым положением выдвижной части. Преимущество этого состоит в том, что потребитель может легко и непосредственно управлять положением внутренней упаковки внутри тары, перемещая выдвижную часть между полностью вставленным положением и выдвинутым положением.

Например, внутренняя упаковка может быть прикреплена к поверхности внутренней выдвижной части путем нанесения перманентного клея между наружной поверхностью внутренней упаковки и поверхностью внутренней выдвижной части. В некоторых вариантах осуществления для этой цели может быть достаточно одной капли перманентного клея.

Предпочтительно внутренняя упаковка запечатана. Это полезно для сохранения характеристик потребительских товаров внутри тары. Кроме того, это сочетается с наличием покрытия гильзы, чтобы предоставить потребителю четкое указание того, был ли доступ к потребительским товарам внутри тары ранее. В контексте данного документа термин «запечатанный» используется для обозначения того, что внутренняя упаковка была образована путем обертывания группы потребительских товаров обычно прямоугольной заготовкой из воздухонепроницаемого упаковочного материала, и между перекрывающимися краевыми частями упаковки были образованы швы. Предпочтительно на каждой продольной стороне внутренней упаковки образован сварной шов, соединяющий края материала.

В верхней части внутренней упаковки обычно предусмотрено отверстие для доступа, позволяющее получить доступ к потребительским товарам и извлечь их. В «запечатанной» внутренней упаковке отверстие становится доступным только при первом открывании упаковки. Например, если отверстие для доступа выполнено в виде выреза в заготовке, из которой образована внутренняя упаковка, внутренняя упаковка дополнительно содержит повторно закрываемую этикетку, герметично закрывающую отверстие для доступа. Предоставление одной такой этикетки имеет то преимущество, что внутреннюю упаковку можно не только повторно закрывать, но и по существу повторно запечатывать между последующими доступами к содержимому внутренней упаковки. Как правило, одна такая этикетка может содержать язычок, с помощью которого пользователь может удобно манипулировать этикеткой для перемещения ее между соответствующими закрытым и открытым положениями, как будет более подробно описано ниже. В качестве альтернативы в «запечатанной упаковке» отверстие для доступа может быть определено только заранее, например, путем обеспечения ослабленных линий во внутренней упаковке, однако отверстие становится фактически доступным только тогда, когда непрерывность материала заготовки прерывается по линиям слабости, когда пользователь открывает внутреннюю упаковку в первый раз.

В некоторых вариантах осуществления внутренняя упаковка содержит отрывную ленту для облегчения открывания внутренней упаковки и извлечения потребительских товаров из внутренней упаковки. Это обеспечивает легкое и управляемое первое открывание внутренней упаковки и может способствовать сохранению заданной части внутренней упаковки после первого открывания тары. Сохранившаяся оставшаяся часть внутренней упаковки преимущественно защищает потребительские товары.

В некоторых вариантах осуществления внутренняя упаковка является повторно закрываемой и содержит отверстие для доступа для извлечения потребительских товаров из внутренней упаковки и повторно закрываемую клейкую этикетку, проходящую над отверстием для доступа и перемещаемую между закрытым положением, в котором повторно закрываемая клейкая этикетка закрывает отверстие для доступа, и открытым положением, в котором повторно закрываемая клейкая этикетка по меньшей мере частично поднята над поверхностью внутренней упаковки для открытия отверстия для доступа.

Это при необходимости делает внутреннюю упаковку повторно закрываемой, вследствие чего первоначальные характеристики потребительских товаров во внутренней упаковке могут сохраняться в течение более длительного периода времени.

В некоторых вариантах осуществления на внутренней упаковке могут быть образованы одна или более ослабленных линий (например, линий разреза), определяющих отверстие для доступа. Например, ослабленные линии, проходящие через переднюю стенку внутренней упаковки или верхнюю стенку внутренней упаковки, или через и то, и другое, могут по меньшей мере частично ограничивать часть внутренней упаковки, которая может перемещаться между соответствующими закрытым и открытым положениями. Когда часть внутренней упаковки, ограниченная ослабленными линиями, приподнимается, открывается отверстие для доступа.

В некоторых предпочтительных вариантах осуществления постоянное соединение устанавливается между такой частью внутренней упаковки, ограниченной ослабленными линиями, и повторно закрываемой клейкой этикеткой. Это может быть достигнуто нанесением перманентного клея между областью внутренней поверхности повторно закрываемой клейкой этикетки и нижней частью внутренней упаковки, ограниченной ослабленными линиями. Преимущественно перемещение повторно закрываемой клейкой этикетки между ее закрытым и открытым положениями заставляет часть внутренней упаковки перемещаться вместе с повторно закрываемой клейкой этикеткой между ее соответствующими закрытым и открытым положениями. Таким образом, когда пользователь поднимает повторно закрываемую клейкую этикетку в открытое положение, нижняя часть внутренней упаковки, ограниченная ослабленными линиями, также поднимается, и открывается отверстие для доступа, позволяющее извлечь потребительские товары.

В некоторых предпочтительных вариантах осуществления внутренняя выдвижная часть дополнительно содержит защитную панель, которая отходит от верхней панели покрытия внутренней выдвижной части по линии сгиба, определяющей переднюю кромку верхней панели покрытия внутренней выдвижной части. Защитная панель выполнена с возможностью поворота вокруг линии сгиба между закрытым положением защитной панели и открытым положением защитной панели. В закрытом положении защитная панель по существу параллельна передней стенке наружной гильзы. На практике, когда внутренняя упаковка размещена во внутренней выдвижной части, в закрытом положении защитной панели защитная панель может упереться в переднюю стенку внутренней упаковки. Для перемещения в открытое положение защитной панели защитную панель наклоняют вперед и вверх для открывания внутренней части внутренней выдвижной части. На практике, когда внутренняя упаковка размещена во внутренней выдвижной части, для достижения открытого положения защитной панели защитная панель может быть перемещена от передней стенки внутренней упаковки для открытия отверстия для доступа во внутренней упаковке.

Таким образом, защитная панель способствует общей прочности конструкции тары и, в частности, внутренней выдвижной части. Кроме того, защитная панель по существу скрывает и способствует предотвращению доступа к содержимому внутренней упаковки между использованиями.

В тех вариантах осуществления, где предусмотрена повторно закрываемая клейкая этикетка, которая проходит над отверстием для доступа, для доступа к потребительским товарам внутри тары пользователю необходимо поднять внутреннюю выдвижную часть, содержащую упаковку, чтобы она выступила из наружной гильзы, переместить защитную панель в ее открытое положение, а затем отделить повторно закрываемую клейкую этикетку из закрытого положения этикетки в открытое положение этикетки. Таким образом, защитная панель обеспечивает дополнительный уровень безопасности. В некоторых особенно предпочтительных вариантах осуществления повторно закрываемая клейкая этикетка постоянно прикреплена к внутренней поверхности защитной панели, вследствие чего перемещение защитной панели между закрытым положением защитной панели и открытым положением защитной панели вызывает перемещение повторно закрываемой клейкой этикетки между закрытым положением и открытым положении этикетки для открытия отверстия для доступа.

Это является желательным, поскольку постоянное соединение, установленное между повторно закрываемой клейкой этикеткой и защитной панелью, упрощает открывание и закрывание внутренней упаковки для пользователя, который может заставить повторно закрываемую клейкую этикетку перемещаться между закрытым и открытым положением этикетки, перемещая защитную панель между закрытым и открытым положением защитной панели. Как правило, защитная панель может иметь большую площадь поверхности и быть изготовлена из более толстого и жесткого материала, что может облегчить пользователю обращение с ней.

Кроме того, поскольку перемещение повторно закрываемой клейкой этикетки управляется косвенно посредством перемещения защитной панели, и защитная панель связана своей геометрией и структурой для перемещения точно заданным образом, в этих вариантах осуществления предпочтительно можно достичь особенно плавного и управляемого отделения повторно закрываемой клейкой этикетки от внутренней упаковки. Это является желательным, поскольку может способствовать сохранению целостности и устойчивости механизма открывания/закрывания. Кроме того, поскольку пользователь не касается непосредственно повторно закрываемой клейкой этикетки, может быть легче предотвратить случайное прилипание этикетки к самой себе или к другим частям тары во время использования.

Чтобы установить одно такое структурное и функциональное соединение между защитной панелью и повторно закрываемой клейкой этикеткой, перманентный клей может быть, например, нанесен между участком на наружной поверхности повторно закрываемой клейкой этикетки и соответствующим участком на внутренней поверхности защитной панели. Предпочтительно внутренняя упаковка содержит внутренний каркас, расположенный внутри внутренней упаковки для удержания группы потребительских товаров в определенном порядке сортировки. Наличие одного такого внутреннего каркаса повышает прочность конструкции тары и обеспечивает дополнительную защиту потребительских товаров во внутренней упаковке. Кроме того, предоставление одного такого внутреннего каркаса помогает внутренней упаковке сохранять свою первоначальную форму даже после того, как ряд потребительских товаров, изначально содержащихся во внутренней упаковке, был извлечен из тары. Преимущество этого состоит в облегчении плавного и надежного перемещения внутренней выдвижной части с внутренней упаковкой между полностью вставленным положением и выдвинутым положением.

В целом размер различных компонентов тары согласно настоящему изобретению будет зависеть от размера и количества потребительских товаров, предназначенных для хранения в таре.

Разница между высотой наружной гильзы и высотой внутренней упаковки может составлять по меньшей мере 5 миллиметров. В некоторых предпочтительных вариантах осуществления разница между высотой наружной гильзы и высотой внутренней упаковки составляет по меньшей мере 8 миллиметров. Более предпочтительно разница между высотой наружной гильзы и высотой внутренней упаковки составляет по меньшей мере 10 миллиметров. Не желая быть связанными какой-либо теорией, авторы изобретения заметили, что в таре, в которой разница между высотой наружной гильзы и высотой внутренней упаковки находится в таких пределах, можно проще обеспечить, чтобы внутренняя выдвижная часть и наружная гильза взаимодействовали, как описано выше, вследствие чего эффективно предотвращается полное выдвигание внутренней выдвижной части из наружной гильзы.

Предпочтительно высота передней стенки внутренней выдвижной части меньше или равна 50 процентам высоты внутренней упаковки. Более предпочтительно высота передней стенки внутренней выдвижной части меньше или равна 45 процентам высоты внутренней упаковки. Еще более предпочтительно высота передней стенки внутренней выдвижной части меньше или равна 40 процентам высоты внутренней упаковки.

Предпочтительно высота передней стенки внутренней выдвижной части составляет по меньшей мере 20 процентов высоты внутренней упаковки. Более предпочтительно высота передней стенки внутренней выдвижной части составляет по меньшей мере 25 процентов высоты внутренней упаковки. Еще более предпочтительно высота передней стенки внутренней выдвижной части составляет по меньшей мере 30 процентов высоты внутренней упаковки.

В некоторых вариантах осуществления высота передней стенки внутренней выдвижной части составляет от 20 процентов высоты внутренней упаковки до 50 процентов высоты внутренней упаковки, предпочтительно от 25 процентов высоты внутренней упаковки до 50 процентов высоты внутренней упаковки, более предпочтительно от 30 процентов высоты внутренней упаковки до 50 процентов высоты внутренней упаковки.

В других вариантах осуществления высота передней стенки внутренней выдвижной части составляет от 20 процентов высоты внутренней упаковки до 45 процентов высоты внутренней упаковки, предпочтительно от 25 процентов высоты внутренней упаковки до 45 процентов высоты внутренней упаковки, более предпочтительно от 30 процентов высоты внутренней упаковки до 45 процентов высоты внутренней упаковки.

В дополнительных вариантах осуществления высота передней стенки внутренней выдвижной части составляет от 20 процентов высоты внутренней упаковки до 40 процентов высоты внутренней упаковки, предпочтительно от 25 процентов высоты внутренней упаковки до 40 процентов высоты внутренней упаковки, более предпочтительно от 30 процентов высоты внутренней упаковки до 40 процентов высоты внутренней упаковки.

В некоторых особенно предпочтительных вариантах высота передней стенки внутренней выдвижной части составляет от 30 процентов высоты внутренней упаковки до 35 процентов высоты внутренней упаковки, например 33 процента высоты внутренней упаковки.

Не желая быть связанными какой-либо теорией, следует понимать, что отношение высоты передней стенки внутренней выдвижной части к высоте внутренней упаковки по существу влияет на рабочую длину, на которую внутренняя выдвижная часть может перемещаться внутри наружной гильзы между полностью вставленным положением и выдвинутым положением. Регулируя отношение высоты передней стенки внутренней выдвижной части к высоте внутренней упаковки в пределах, описанных выше, можно обеспечить, чтобы в выдвинутом положении доступ к товарам, содержащимся во внутренней упаковке, был особенно облегчен для потребителя. В то же время можно обеспечить надежное прикрепление внутренней упаковки внутри внутренней выдвижной части между последовательными открываниями тары.

Предпочтительно высота передней стенки внутренней выдвижной части составляет менее 40 процентов высоты гильзы. Более предпочтительно высота передней стенки внутренней выдвижной части составляет менее 35 процентов высоты гильзы. Еще более предпочтительно высота передней стенки внутренней выдвижной части составляет менее 30 процентов высоты гильзы.

Предпочтительно высота передней стенки внутренней выдвижной части составляет по меньшей мере 15 процентов высоты гильзы. Более предпочтительно высота передней стенки внутренней выдвижной части составляет по меньшей мере 20 процентов высоты гильзы. Еще более предпочтительно высота передней стенки внутренней выдвижной части составляет по меньшей мере 25 процентов высоты гильзы.

В некоторых вариантах осуществления высота передней стенки внутренней выдвижной части составляет от 15 процентов высоты гильзы до 40 процентов высоты гильзы, предпочтительно от 20 процентов высоты гильзы до 40 процентов высоты гильзы, более предпочтительно от 25 процентов высоты гильзы до 35 процентов высоты гильзы. В других вариантах осуществления высота передней стенки внутренней выдвижной части составляет от 15 процентов высоты гильзы до 35 процентов высоты гильзы, предпочтительно от 20 процентов высоты гильзы до 40 процентов высоты гильзы, более предпочтительно от 25 процентов высоты гильзы до 35 процентов высоты гильзы. В дополнительных вариантах осуществления высота передней стенки внутренней выдвижной части составляет от 15 процентов высоты гильзы до 30 процентов высоты гильзы, предпочтительно от 20 процентов высоты гильзы до 30 процентов высоты гильзы, более предпочтительно от 25 процентов высоты гильзы до 30 процентов высоты гильзы.

В вариантах осуществления, в которых наружная гильза содержит одну или более блокирующих панелей, прикрепленных к внутренней поверхности по меньшей мере одной из передней стенки наружной гильзы, задней стенки наружной гильзы и боковых стенок наружной гильзы, как описано выше, одна или более блокирующих панелей предпочтительно содержат переднюю блокирующую панель, прикрепленную к внутренней поверхности передней стенки наружной гильзы. Кроме того, высота передней стенки внутренней выдвижной части составляет менее 55 процентов расстояния между нижней кромкой второй панели и верхней кромкой передней блокирующей панели. Более предпочтительно высота передней стенки внутренней выдвижной части составляет менее 50 процентов расстояния между нижней кромкой второй панели и верхней кромкой передней блокирующей панели. Еще более предпочтительно высота передней стенки внутренней выдвижной части составляет менее 45 процентов расстояния между нижней кромкой второй панели и верхней кромкой передней блокирующей панели.

Предпочтительно высота передней стенки внутренней выдвижной части составляет по меньшей мере 25 процентов расстояния между нижней кромкой второй панели и верхней кромкой передней блокирующей панели. Более предпочтительно высота передней стенки внутренней выдвижной части составляет по меньшей мере 30 процентов расстояния между нижней кромкой второй панели и верхней кромкой передней блокирующей панели. Еще более предпочтительно высота передней стенки внутренней выдвижной части составляет по меньшей мере 35 процентов расстояния между нижней кромкой второй панели и верхней кромкой передней блокирующей панели.

В некоторых вариантах осуществления высота передней стенки внутренней выдвижной части составляет от 25 процентов до 55 процентов расстояния между нижней кромкой второй панели и верхней кромкой передней блокирующей панели, более предпочтительно от 30 процентов до 55 процентов расстояния между нижней кромкой второй панели и верхней кромкой передней блокирующей панели, еще более предпочтительно от 35 процентов до 55 процентов расстояния между нижней кромкой второй панели и верхней кромкой передней блокирующей панели. В других вариантах осуществления высота передней стенки внутренней выдвижной части составляет от 25 процентов до 50 процентов расстояния между нижней кромкой второй панели и верхней кромкой передней блокирующей панели, более предпочтительно от 30 процентов до 50 процентов расстояния между нижней кромкой второй панели и верхней кромкой передней блокирующей панели, еще более предпочтительно от 35 процентов до 50 процентов расстояния между нижней кромкой второй панели и верхней кромкой передней блокирующей панели. В дополнительных вариантах осуществления высота передней стенки внутренней выдвижной части составляет от 25 процентов до 45 процентов расстояния между нижней кромкой второй панели и верхней кромкой передней блокирующей панели, более предпочтительно от 30 процентов до 45 процентов расстояния между нижней кромкой второй панели и верхней кромкой передней блокирующей панели, еще более предпочтительно от 35 процентов до 45 процентов расстояния между нижней кромкой второй панели и верхней кромкой передней блокирующей панели.

В таких вариантах осуществления предусмотрены блокирующие механизмы, которые ограничивают рабочую длину, на которую перемещается внутренняя выдвижная часть, между полностью вставленным положением и выдвинутым положением, регулируя отношение высоты передней стенки внутренней выдвижной части к фактическому расстоянию между такими блокирующими механизмами можно обеспечить особенно стабильное и надежное открывание и закрывание тары.

Предпочтительно внутренняя выдвижная часть дополнительно содержит первую и вторую противоположные боковые стенки внутренней выдвижной части. Это преимущественно повышает прочность конструкции внутренней выдвижной части и тары в целом. Кроме того, это обеспечивает улучшенную защиту потребительских товаров во внутренней гильзе и может дополнительно помочь стабилизировать их в определенном порядке сортировки.

Тара согласно настоящему изобретению предпочтительно образована из одной или более сложенных пластинчатых заготовок. Одна или более пластинчатых заготовок могут быть образованы из любого подходящего материала или комбинации материалов, включая, но без ограничения, картон, плотную бумагу, пластмассу, металл или их комбинации. Разные компоненты тары могут быть образованы из одного и того же материала или из разных материалов. Каждая из одной или более пластинчатых заготовок может представлять собой пластинчатую картонную заготовку, имеющую плотность от приблизительно 100 грамм на квадратный метр до приблизительно 350 грамм на квадратный метр. В предпочтительных вариантах осуществления заготовка имеет толщину от приблизительно 100 микрометров до приблизительно 500 микрометров, предпочтительно от приблизительно 200 микрометров до приблизительно 350 микрометров.

Тара предпочтительно представляет собой прямоугольный параллелепипед, содержащий две более широкие стенки (переднюю и заднюю), разделенные двумя более узкими боковыми стенками. Тара согласно настоящему изобретению может иметь форму прямоугольного параллелепипеда с прямоугольными продольными и прямоугольными поперечными кромками. Тара может содержать одну или более закругленных продольных кромок, закругленных поперечных кромок, скошенных продольных кромок или скошенных поперечных кромок или их комбинации.

Как отмечалось выше, тара может содержать множество потребительских товаров, размещенных внутри внутренней выдвижной части. Потребительские товары могут представлять собой изделия, генерирующие аэрозоль. Изделия, генерирующие аэрозоль, могут представлять собой сигареты с фильтром или другие курительные изделия, в которых субстрат, генерирующий аэрозоль, содержит табачный материал, который сжигается с образованием дыма. Изделия, генерирующие аэрозоль, могут представлять собой изделия, в которых табачный материал нагревается с образованием аэрозоля, а не сжигается. Изделия, генерирующие аэрозоль, могут представлять собой изделия, в которых никотинсодержащий аэрозоль генерируется из табачного материала, табачного экстракта или другого источника никотина без сжигания и в некоторых случаях без нагрева, например, в результате химической реакции.

Изделия, генерирующие аэрозоль, могут быть предоставлены в таре в виде пачки, завернутой во внутреннюю упаковку, образованную из металлической фольги или металлизированной бумаги. Материал внутренней упаковки может быть образован как слоистый материал из металлизированной полиэтиленовой пленки и прокладочного материала. Прокладочный материал может представлять собой суперкаландрированную глассиновую бумагу. Кроме того, в материале внутренней упаковки может быть обеспечено восприимчивое к печати верхнее покрытие. Внутренняя упаковка имеет отверстие для доступа, через которое могут извлекаться изделия, генерирующие аэрозоль, когда крышка тары находится в соответствующем открытом положении.

При соответствующем выборе размеров тара согласно настоящему изобретению может быть предназначена для удерживания разного общего количества изделий, генерирующих аэрозоль, или разных компоновок изделий, генерирующих аэрозоль. Например, при соответствующем выборе размеров тары в соответствии с настоящим изобретением могут быть предназначены для вмещения в общей сложности от десяти до тридцати изделий, генерирующих аэрозоль, таких как курительные изделия. Изделия, генерирующие аэрозоль, могут быть расположены в различных компоновках в зависимости от общего количества.

Настоящее изобретение определено в формуле изобретения. Однако ниже предоставлен не являющийся исчерпывающим перечень неограничивающих примеров. Любой один или более из признаков этих примеров могут быть объединены с любым одним или более признаками другого примера, варианта осуществления или аспекта, описанных в данном документе.

Пример 1. Тара для потребительских товаров, содержащая: наружную гильзу, содержащую переднюю стенку наружной гильзы, заднюю стенку наружной гильзы, первую и вторую противоположные боковые стенки наружной гильзы; и внутреннюю выдвижную часть, установленную внутри наружной гильзы, причем внутренняя выдвижная часть содержит нижнюю стенку внутренней выдвижной части, переднюю стенку внутренней выдвижной части и заднюю стенку внутренней выдвижной части, покрытие гильзы, содержащее первую панель покрытия гильзы и вторую панель покрытия гильзы, причем первая панель покрытия гильзы отходит с возможностью отделения от наружной гильзы по первой ослабленной линии и проходит между задней стенкой наружной гильзы и передней стенкой наружной гильзы, вторая панель покрытия гильзы отходит с возможностью отделения от первой панели покрытия гильзы по второй ослабленной линии и постоянно прикреплена к внутренней поверхности наружной гильзы таким образом, что при отделении первой панели покрытия гильзы от наружной гильзы и второй панели покрытия гильзы по первой и второй ослабленным линиям открывается первое отверстие в наружной гильзе на верхнем конце наружной гильзы; и внутренняя выдвижная часть становится подвижной внутри наружной гильзы между полностью вставленным положением, в котором внутренняя выдвижная часть полностью остается в наружной гильзе, и выдвинутым положением, в котором внутренняя выдвижная часть выходит по меньшей мере частично за пределы наружной гильзы через отверстие в наружной гильзе; при этом верхняя кромка передней стенки внутренней выдвижной части выполнена с возможностью зацепления с соответствующей нижней кромкой второй панели покрытия гильзы для предотвращения удаления внутренней выдвижной части из наружной гильзы через отверстие в наружной гильзе.

Пример 2. Тара согласно примеру 1, в которой наружная гильза дополнительно содержит одну или более блокирующих панелей, прикрепленных к внутренней поверхности по меньшей мере одной из передней стенки наружной гильзы, задней стенки наружной гильзы и боковых стенок наружной гильзы, при этом верхняя кромка одной или более блокирующих панелей выполнена с возможностью зацепления с соответствующей кромкой нижней стенки внутренней выдвижной части, когда внутренняя выдвижная часть находится в полностью вставленном положении, для предотвращения удаления внутренней выдвижной части из наружной гильзы через второе отверстие в наружной гильзе на нижнем конце наружной гильзы.

Пример 3. Тара согласно примеру 1 или 2, в которой внутренняя выдвижная часть дополнительно содержит покрытие выдвижной части, содержащее верхнюю панель покрытия внутренней выдвижной части, отходящую от задней стенки внутренней выдвижной части вдоль верхней кромки задней стенки внутренней выдвижной части, при этом верхняя панель покрытия внутренней выдвижной части выполнена с возможностью поворота вокруг верхней кромки задней стенки внутренней выдвижной части между закрытым положением покрытия выдвижной части и открытым положением покрытия выдвижной части для открытия отверстия внутренней выдвижной части.

Пример 4. Тара согласно примеру 3, в которой верхняя панель покрытия внутренней выдвижной части выполнена с возможностью зацепления со второй панелью покрытия гильзы, когда внутренняя выдвижная часть находится в полностью вставленном положении выдвижной части для закрепления покрытия выдвижной части в закрытом положении покрытия выдвижной части.

Пример 5. Тара согласно примеру 4, в которой панель покрытия выдвижной части содержит блокирующий язычок, выполненный с возможностью зацепления с вырезом, обозванным на нижней кромке второй панели покрытия гильзы.

Пример 6. Тара согласно примеру 4 или 5, в которой, когда внутренняя выдвижная часть находится в полностью вставленном положении выдвижной части и верхняя панель покрытия внутренней выдвижной части зацеплена со второй панелью, в наружной оболочке над верхней панелью покрытия внутренней выдвижной части образуется углубление.

Пример 7. Тара согласно любому из предыдущих примеров, в которой первая панель покрытия гильзы отходит с возможностью отделения от задней стенки наружной гильзы по первой ослабленной линии, и покрытие гильзы дополнительно содержит ослабленную линию, по меньшей мере частично проходящую через первую панель между задней стенкой наружной гильзы и второй панелью для образования отрывного язычка на одном конце первой панели для облегчения отделения первой панели от наружной гильзы и второй панели по первой ослабленной линии и второй ослабленной линии.

Пример 8. Тара согласно любому из предыдущих примеров, в которой внутренняя выдвижная часть содержит ослабленную линию, проходящую через заднюю стенку внутренней выдвижной части и разделяющую заднюю стенку внутренней выдвижной части на нижнюю панель задней стенки выдвижной части, проходящую под ослабленной линией, и верхнюю панель задней стенки выдвижной части, проходящую над ослабленной линией, при этом, когда внутренняя выдвижная часть находится в выдвинутом положении, верхняя панель задней стенки внутренней выдвижной части выполнена таким образом, чтобы быть поворачиваемой по ослабленной линии над верхней кромкой задней стенки наружной гильзы, для облегчения доступа к содержимому внутренней гильзы.

Пример 9. Тара согласно любому из предыдущих примеров, дополнительно содержащая группу потребительских товаров, обернутых во внутреннюю упаковку, причем внутренняя упаковка размещена внутри и прикреплена к внутренней выдвижной части таким образом, что внутренняя упаковка перемещается как единое целое с внутренней выдвижной частью, когда внутренняя выдвижная часть перемещается между полностью вставленным положением выдвижной части и выдвинутым положением выдвижной части.

Пример 10. Тара согласно примеру 9, в которой внутренняя упаковка запечатана.

Пример 11. Тара согласно примеру 9 или 10, в которой внутренняя упаковка содержит отрывную ленту для облегчения открывания внутренней упаковки и извлечения потребительских товаров из внутренней упаковки.

Пример 12. Тара согласно примеру 9, в которой внутренняя упаковка является повторно закрываемой и содержит отверстие для доступа для извлечения потребительских товаров из внутренней упаковки, и повторно закрываемая клейкая этикетка проходит над отверстием для доступа и может перемещаться между закрытым положением, в котором повторно закрываемая клейкая этикетка закрывает отверстие для доступа, и открытым положением, в котором повторно закрываемая клейкая этикетка по меньшей мере частично поднята над поверхностью внутренней упаковки для открытия отверстия для доступа.

Пример 13. Тара согласно любому из примеров 3-12, в которой внутренняя выдвижная часть дополнительно содержит защитную панель, отходящую от верхней панели покрытия внутренней выдвижной части по линии сгиба, определяющей переднюю кромку верхней панели покрытия внутренней выдвижной части, при этом защитная панель выполнена с возможностью поворота вокруг линии сгиба между закрытым положением защитной панели, в котором защитная панель по существу параллельна передней стенке наружной гильзы, и открытым положением защитной панели, в котором защитная панель наклонена вперед и вверх для открывания внутренней части внутренней выдвижной части.

Пример 14. Тара согласно примеру 13 в зависимости от примера 12, в которой повторно закрываемая клейкая этикетка постоянно прикреплена к внутренней поверхности защитной панели, вследствие чего перемещение защитной панели между закрытым положением защитной панели и открытым положением защитной панели вызывает перемещение повторно закрываемой клейкой этикетки между соответствующими закрытым положением и открытым положением для открывания отверстия для доступа.

Пример 15. Тара согласно любому из примеров 9-14, в которой внутренняя упаковка содержит внутренний каркас, расположенный внутри внутренней упаковки для удержания группы потребительских товаров в определенном порядке сортировки.

Пример 16. Тара согласно любому из примеров 9-15, в которой разница между высотой наружной гильзы и высотой внутренней упаковки составляет по меньшей мере 10 миллиметров.

Пример 17. Тара согласно любому из предыдущих примеров, в которой внутренняя выдвижная часть дополнительно содержит первую и вторую противоположные боковые стенки внутренней выдвижной части.

Далее настоящее изобретение будет дополнительно описано со ссылкой на графические материалы прилагаемых фигур, на которых:

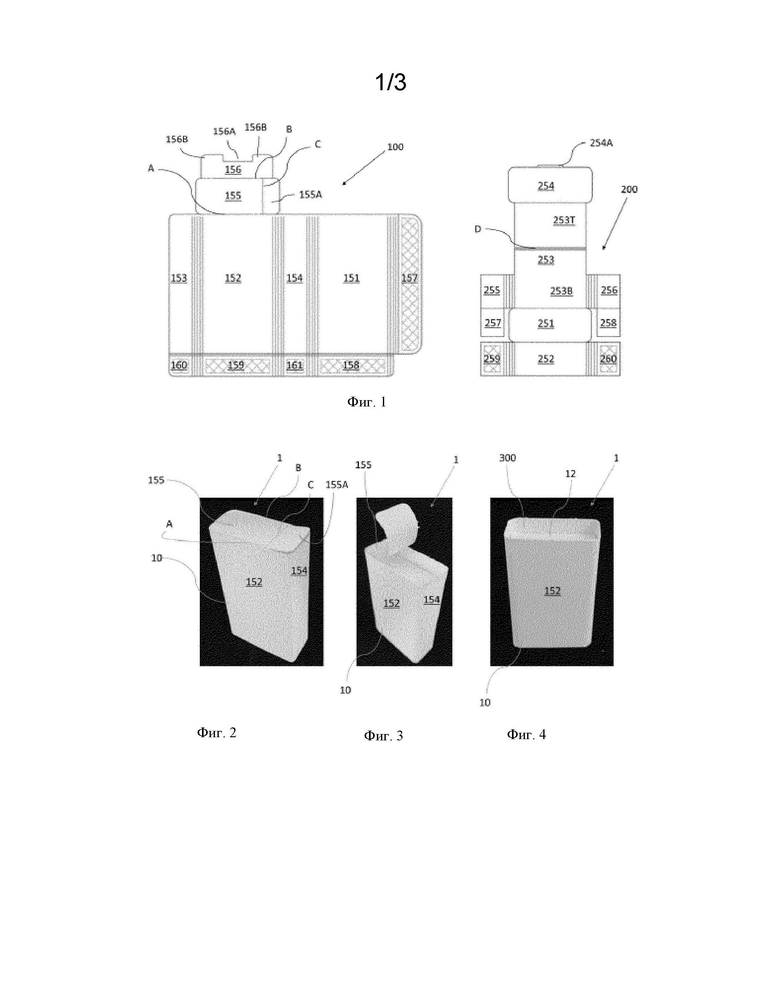

на фиг.1 показаны две пластинчатые заготовки для образования первого варианта осуществления тары согласно настоящему изобретению;

на фиг. 2, 3 и 4 показаны виды в перспективе тары согласно настоящему изобретению в разное время при отделении первой панели покрытия наружной гильзы от остальной части наружной гильзы;

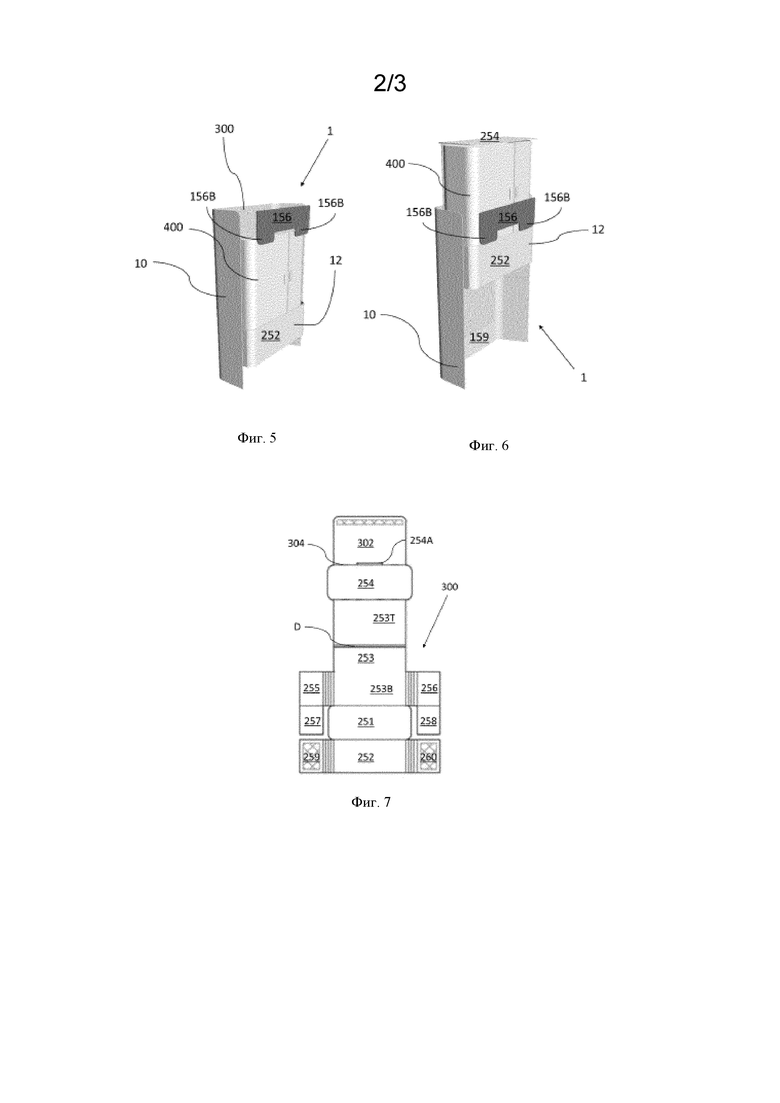

на фиг. 5 показан вид в перспективе тары согласно первому варианту осуществления по фиг. 1 с удаленной передней стенкой наружной гильзы, при этом внутренняя выдвижная часть находится в полностью вставленном положении;

на фиг. 6 показан другой вид в перспективе тары по фиг. 5 с удаленной передней стенкой наружной гильзы, при этом внутренняя выдвижная часть находится в выдвинутом положении;

на фиг.7 показана пластинчатая заготовка для образования внутренней выдвижной части по второму варианту осуществления тары согласно настоящему изобретению;

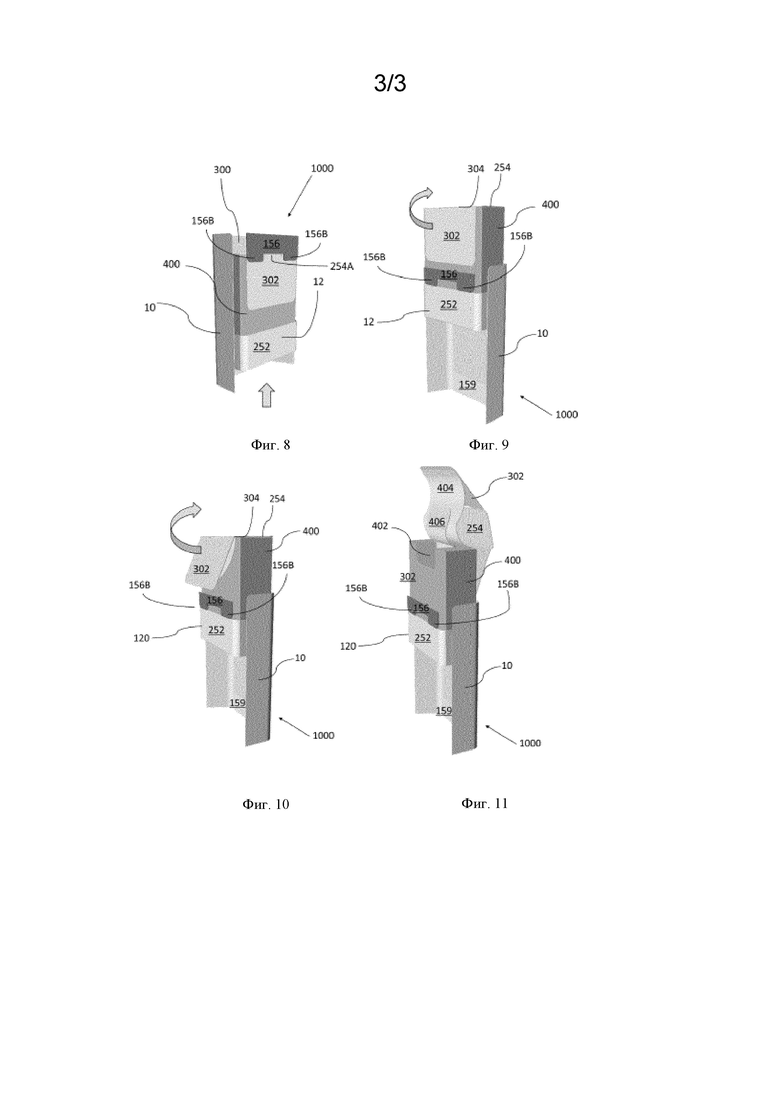

на фиг. 8 показан вид в перспективе тары по второму варианту осуществления по фиг. 7 с удаленной передней стенкой наружной гильзы, при этом внутренняя выдвижная часть находится в полностью вставленном положении; и

на фиг. 9, 10 и 11 показаны дополнительные виды в перспективе тары по фиг. 7 с удаленной передней стенкой наружной гильзы, при этом внутренняя выдвижная часть находится в выдвинутом положении, в разные моменты времени при повороте защитной панели внутренней гильзы между соответствующими закрытым и открытым положениями.

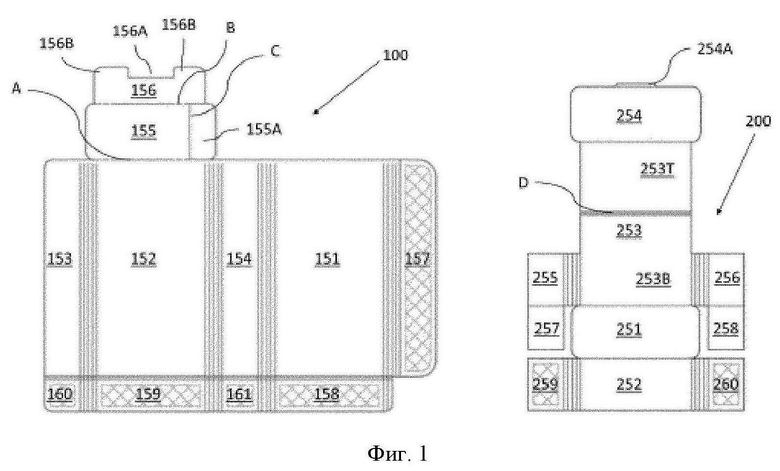

На фиг. 1 показаны две пластинчатые заготовки для образования тары 1 согласно настоящему изобретению, а именно первая пластинчатая заготовка 100 и вторая пластинчатая заготовка 200. Пластинчатые заготовки могут быть использованы для образования тары 1, как показано на фиг. 2-6.

Первая пластинчатая заготовка 100 выполнена с возможностью образования наружной гильзы 10 тары 1.

Первая пластинчатая заготовка 100 содержит панель 151 передней стенки наружной гильзы, панель 152 задней стенки наружной гильзы, первую и вторую панели 153, 154 боковой стенки наружной гильзы.

Кроме того, первая пластинчатая заготовка 100 содержит первую панель 155 покрытия гильзы и вторую панель 156 покрытия гильзы. Первая панель 155 покрытия гильзы отходит по ослабленной линии А от панели 152 задней стенки наружной гильзы. Вторая панель 156 покрытия гильзы отходит по ослабленной линии В от первой панели 155 покрытия гильзы. Таким образом, первая панель 155 покрытия гильзы является отделяемой как от панели 152 задней стенки наружной гильзы, так и от второй панели 156 покрытия гильзы.

Первая панель 155 покрытия гильзы содержит ослабленную линию С, проходящую через первую панель 155 покрытия гильзы между наружной панелью 152 задней стенки гильзы и второй панелью 156 покрытия гильзы, образуя отрывной язычок 155А на одном конце первой панели 155 покрытия гильзы. Кроме того, во второй панели 156 покрытия гильзы на стороне, противоположной первой панели 155 покрытия гильзы, образован вырез 156А. Таким образом, два язычка 156В образованы во второй панели 156 покрытия гильзы на противоположных сторонах выреза 156А.

Первая пластинчатая заготовка 100 также содержит панель 157, отходящую по линии сгиба от панели 151 передней стенки наружной гильзы для образования бокового клапана наружной гильзы. Когда наружная гильза 10 образуется посредством сгибания первой пластинчатой заготовки 100, боковой клапан 157 наружной гильзы прикрепляется перманентным клеем (обозначен штриховкой на графических материалах на фиг. 1) к первой панели 153 стенки наружной гильзы.

Кроме того, первая пластинчатая заготовка 100 также содержит панели 158, 159, 160, 161 для образования блокирующих панелей наружной гильзы. Когда наружная гильза 10 образуется посредством сгибания первой пластинчатой заготовки 100, панели 158, 159, 160, 161 сгибаются на 180 градусов и прикрепляются перманентным клеем (обозначен штриховкой на фиг. 1) к панелям 151, 152, 153, 154 соответственно.

Вторая пластинчатая заготовка 200 выполнена с возможностью образования внутренней выдвижной части 12 тары 1.

Вторая пластинчатая заготовка 200 содержит панель 251 нижней стенки внутренней выдвижной части, панель 252 передней стенки внутренней выдвижной части, панель 253 задней стенки внутренней выдвижной части и панель 254 покрытия внутренней выдвижной части.

Вторая пластинчатая заготовка 200 дополнительно содержит панели 255, 256 боковой стенки внутренней выдвижной части, которые отходят по соответствующим линиям сгиба от панели 253 задней стенки внутренней выдвижной части, а также противопылевые клапаны 257, 258, которые отходят по соответствующим линиям сгиба от панелей 255, 256 боковой стенки внутренней выдвижной части.

Панель 253 задней стенки внутренней выдвижной части содержит ослабленную линию D, проходящую через панель 253 задней стенки внутренней выдвижной части и разделяющую панель задней стенки внутренней выдвижной части на нижнюю панель 253B задней стенки выдвижной части, проходящую под ослабленной линией D, и верхнюю панель 253T задней стенки выдвижной части, проходящую над ослабленной линией D.

Панель 254 покрытия внутренней выдвижной части содержит блокирующий язычок 254A на стороне, противоположной панели 253 задней стенки внутренней выдвижной части.

Кроме того, вторая пластинчатая заготовка 200 содержит боковые панели 259, 260, отходящие по соответствующим линиям сгиба от панели 252 передней стенки внутренней выдвижной части для образования боковых клапанов внутренней выдвижной части. Когда внутренняя выдвижная часть 12 образуется посредством сгибания второй пластинчатой заготовки 200, боковые клапаны 259, 260 внутренней выдвижной части прикрепляются перманентным клеем (обозначен штриховкой на графических материалах на фиг. 1) к панелям 255, 256 боковой стенки внутренней выдвижной части.

Для сборки тары 1 согласно настоящему изобретению группа потребительских товаров, например, пачка изделий, генерирующих аэрозоль, расположенных в соответствии с заданной комплектацией, частично окружается усиливающим внутренним каркасом и заворачивается в гибкий вкладыш для образования внутренней упаковки. Например, внутренняя гильза может быть запечатана посредством швов, выполненных в виде сварных шов, соединяющих края материала. На внутреннюю сторону гибкого вкладыша нанесена отрывная лента для облегчения открывания.

Пластинчатая заготовка 200 для образования внутренней выдвижной части оборачивается и сгибается вокруг образованной таким образом упаковки. Пластинчатая заготовка 100 для образования наружной гильзы оборачивается и сгибается вокруг внутренней выдвижной части, содержащей упаковку. Поскольку вторая панель 156 покрытия наружной гильзы прикреплена к панели 151 передней стенки наружной гильзы, доступ к потребительским товарам в верхней части тары 1, таким образом, не обеспечивается до первого открывания тары, как будет описано ниже.

Как кратко упоминалось выше, тара 1, образованная из пластинчатых заготовок 100 и 200, показанных на фиг. 1, показана на фиг. 2-6. Более подробно показано отделение первой панели покрытия наружной гильзы от остальной части наружной гильзы при первом открывании тары 1, и оно будет описано ниже со ссылкой на фиг. 2, 3 и 4. Кроме того, относительное перемещение и взаимодействие внутренней выдвижной части 12 внутри наружной гильзы 10 после отделения первой панели покрытия наружной гильзы от остальной части наружной гильзы будет описано ниже со ссылкой на фиг. 5 и 6.

На фиг. 2-4 изображена тара 1 согласно настоящему изобретению в последовательные моменты времени, когда она открывается в первый раз. С этой целью потребитель может отделить первую панель 155 покрытия наружной гильзы от остальной части наружной гильзы 10. Более подробно, первая панель 155 отделяется от задней стенки 152 наружной гильзы по ослабленной линии А и от второй панели 156 покрытия наружной гильзы по ослабленной линии В. Эта операция облегчается за счет предоставления концевого отрывного язычка 155А, с помощью которого потребитель может снять первую панель 155 с остальной части наружной гильзы. Отделение первой панели 155 покрытия наружной гильзы от остальной части наружной гильзы 10 открывает первое отверстие 300 на верхнем конце наружной гильзы 10. Поскольку это важный этап для получения доступа к содержимому внутренней гильзы, первая панель 155 покрытия наружной гильзы эффективно служит элементом защиты от несанкционированного доступа.

На фиг. 5 и 6 показаны наружная гильза 10 и внутренняя выдвижная часть 12, образованные из пластинчатых заготовок, показанных на фиг. 1. Для удобства передняя стенка наружной гильзы 10 была удалена, чтобы показать, как внутренняя выдвижная часть 12 перемещается внутри наружной гильзы 10 между полностью вставленным положением (фиг. 5) и выдвинутым положением (фиг. 6) и как определенные компоненты внутренней выдвижной части 12 и наружной гильзы 10 взаимодействуют в каждом положении.

Как показано на фиг. 5 и 6, внутренняя выдвижная часть 12 установлена внутри наружной гильзы 10. Внутренняя упаковка 400 размещена во внутренней выдвижной части 12.

В результате отделения первой панели покрытия наружной гильзы на верхнем конце наружной гильзы 10 было открыто первое отверстие 300 в наружной гильзе. Таким образом, внутренняя выдвижная часть 12 может перемещаться внутри наружной гильзы 10 между полностью вставленным положением (фиг. 5), в котором внутренняя выдвижная часть 12 полностью остается в наружной гильзе 10, и выдвинутым положением (фиг. 6), в котором внутренняя выдвижная часть 12 частично выходит за пределы наружной гильзы 10 через первое отверстие 300 в наружной гильзе.

Как показано на фиг. 5, в полностью вставленном положении верхние кромки блокирующих панелей 158, 159, 160, 161 наружной гильзы выполнены с возможностью зацепления с соответствующими нижними кромками внутренней выдвижной части 12. Таким образом, предотвращается удаление внутренней выдвижной части 12 из наружной гильзы 10 через второе отверстие в наружной гильзе на нижнем конце наружной гильзы 10. Более подробно, в показанном варианте осуществления кромки нижней стенки 251 внутренней выдвижной части 12 взаимодействуют с верхними кромками блокирующих панелей 158, 159, 160, 161 наружной гильзы.

Кроме того, в полностью вставленном положении панель 254 покрытия внутренней выдвижной части выполнена с возможностью зацепления со второй панелью 156 наружной гильзы 10. Это преимущественно закрепляет панель 254 покрытия внутренней выдвижной части в закрытом положении покрытия выдвижной части. В варианте осуществления, показанном на фиг. 5, блокирующий язычок 254А панели покрытия выдвижной части входит в зацепление с вырезом 156А, образованным на нижней кромке второй панели 156 наружной гильзы 10.

Как видно на фиг. 5, когда внутренняя выдвижная часть 10 находится в полностью вставленном положении выдвижной части, и панель 254 покрытия выдвижной части входит в зацепление со второй панелью 156, в наружной оболочке 12 над панелью 254 покрытия выдвижной части образуется углубление.

Как показано на фиг. 6, в выдвинутом положении верхняя кромка передней стенки 252 внутренней выдвижной части выполнена с возможностью зацепления с соответствующей нижней кромкой второй панели 156 покрытия наружной гильзы для предотвращения удаления внутренней выдвижной части 12 из наружной гильзы 10 через первое отверстие 10 в наружной гильзе. В частности, в показанном варианте осуществления нижние кромки боковых язычков 156B взаимодействуют с верхней кромкой передней стенки 252 внутренней выдвижной части.

Когда внутренняя выдвижная часть 12 находится в выдвинутом положении, панель 254 покрытия внутренней выдвижной части может быть повернута для открытия содержимого внутренней выдвижной части. Таким образом, потребительские товары внутри внутренней выдвижной части доступны. Для большего удобства использования верхняя панель 253T задней стенки выдвижной части может быть дополнительно повернута вокруг ослабленной линии D, вследствие чего задняя часть верхней части потребительских товаров внутри выдвижной части становится открытой. Это облегчает извлечение потребительских товаров.

На фиг.7 показан вариант 300 второй пластинчатой заготовки для образования внутренней выдвижной части тары согласно настоящему изобретению. Пластинчатая заготовка 300 может использоваться с первой пластинчатой заготовкой 100, показанной на фиг. 1, для образования второго варианта осуществления тары 1000, как показано на фиг. 2-6.

Вторая пластинчатая заготовка 300 выполнена с возможностью образования внутренней выдвижной части 120 тары 1000.

Вторая пластинчатая заготовка 300 представляет собой модифицированную версию второй пластинчатой заготовки 200 по фиг. 1 и будет описана ниже только в той мере, в какой она отличается от второй пластинчатой заготовки 200 по фиг. 1. На графических материалах на фиг. 7 для обозначения элементов второй пластинчатой заготовки 300 использованы те же ссылочные позиции, что и на графических материалах на фиг. 1 для обозначения соответствующих элементов второй пластинчатой заготовки 200.

Вторая пластинчатая заготовка 300 по фиг. 7 отличается от второй пластинчатой заготовки 200 по фиг. 1 тем, что она дополнительно содержит защитную панель 302 внутренней выдвижной части, которая отходит по соответствующей линии 304 сгиба от панели 254 покрытия внутренней выдвижной части на той же стороне блокирующего язычка 254A. По сути, блокирующий язычок 254A выполнен в виде линии разреза, проходящей через защитную панель 302 внутренней выдвижной части. Таким образом, когда, как будет более подробно описано ниже, защитная панель 302 внутренней выдвижной части поворачивается между соответствующими закрытым и открытым положениями вокруг линии 304 сгиба, блокирующий язычок 254А не перемещается вместе с защитной панелью 302 внутренней выдвижной части.

Как станет очевидным из последующего описания графических материалов на фиг. 8, 9, 10 и 11, вторая пластинчатая заготовка 300 особенно подходит для использования в сочетании с повторно закрываемой внутренней упаковкой 400, которая содержит отверстие 402 для доступа и повторно закрываемую клейкую этикетку 404, закрывающую отверстие 402 для доступа и выходящую за пределы периферии отверстия 402 для доступа, причем повторно закрываемая клейкая этикетка по меньшей мере частично прикреплена с возможностью повторного закрывания к внутренней упаковке 400 повторно закрываемого адгезива, предусмотренного на первом участке внутренней поверхности повторно закрываемой клейкой этикетки 404, проходящем по меньшей мере по периферии отверстия 402 для доступа внутренней упаковки 400. Повторно заркываемая клейкая этикетка 404 может перемещаться между закрытым положением, в котором повторно закрываемая клейкая этикетка 404 проходит над отверстием 402 для доступа и перекрывает его, и открытым положением, в котором повторно закрываемая клейкая этикетка 404 частично поднята над наружной поверхностью внутренней упаковки 400 для открытия отверстия для доступа, тем самым обеспечивая доступ к потребительским товарам во внутренней упаковке.

В варианте осуществления, показанном на фиг. 8, 9, 10 и 11, отверстие 402 для доступа определяется одной или более ослабленными линиями, такими как, например, линия разреза, во внутренней упаковке 400, которые определяют часть 406 внутренней упаковки 400, которая также может перемещаться между соответствующими закрытым и открытым положениями. В одном из таких вариантов осуществления повторно закрываемая клейкая этикетка 404 прикреплена к части 406 внутренней упаковки 400 посредством перманентного клея, предусмотренного на втором участке внутренней поверхности повторно закрываемой клейкой этикетки 404, проходящем в пределах периферии части 406, вследствие чего часть 406 перемещается как единое целое с повторно закрываемой клейкой этикеткой 404, открывая или закрывая отверстие 402 для доступа.

Когда тара 1000 собрана и внутренняя упаковка 400, содержащая группу потребительских товаров, размещена во внутренней выдвижной части 120, защитная панель 302 упирается в переднюю стенку внутренней упаковки 400. Это обеспечивает повышенную защиту потребительских товаров во внутренней упаковке и повышенную прочность конструкции и жесткость тары, что может облегчить ее хранение и транспортировку. Кроме того, как станет очевидным из оставшейся части описания этого второго варианта осуществления, защитная панель обеспечивает дополнительный уровень защиты механизма открывания/закрывания внутренней упаковки 400 и тары 1000 в целом.

На фиг. 8 и 9 показаны наружная гильза 10 и внутренняя выдвижная часть 120, образованные из первой пластинчатой заготовки по фиг. 1 и второй пластинчатой заготовки по фиг. 7. Для удобства передняя стенка наружной гильзы 10 была удалена, чтобы показать, как внутренняя выдвижная часть 120 перемещается внутри наружной гильзы 10 между полностью вставленным положением (фиг. 8) и выдвинутым положением (фиг. 9) и как определенные компоненты внутренней выдвижной части 120 и наружной гильзы 10 взаимодействуют в каждом положении.

Как показано на фиг. 8 и 9, внутренняя выдвижная часть 120 установлена внутри наружной гильзы 10. Внутренняя упаковка 400 размещена во внутренней выдвижной части 120. В результате отделения первой панели покрытия наружной гильзы на верхнем конце наружной гильзы 10 было открыто первое отверстие 300 в наружной гильзе. Таким образом, внутренняя выдвижная часть 120 может перемещаться внутри наружной гильзы 10 между полностью вставленным положением (фиг. 8), в котором внутренняя выдвижная часть 120 полностью остается в наружной гильзе 10, и выдвинутым положением (фиг. 9), в котором внутренняя выдвижная часть 120 частично выходит за пределы наружной гильзы 10 через первое отверстие 300 в наружной гильзе.

Как показано на фиг. 8, в полностью вставленном положении верхние кромки блокирующих панелей 158, 159, 160, 161 наружной гильзы выполнены с возможностью зацепления с соответствующими нижними кромками внутренней выдвижной части 120. Таким образом, предотвращается удаление внутренней выдвижной части 120 из наружной гильзы 10 через второе отверстие в наружной гильзе на нижнем конце наружной гильзы 10. Более подробно, в показанном варианте осуществления кромки нижней стенки 251 внутренней выдвижной части 120 взаимодействуют с верхними кромками блокирующих панелей 158, 159, 160, 161 наружной гильзы.

Кроме того, в полностью вставленном положении, показанном на фиг. 8, панель 254 покрытия внутренней выдвижной части выполнена с возможностью зацепления со второй панелью 156 наружной гильзы 10. Это преимущественно закрепляет панель 254 покрытия внутренней выдвижной части в закрытом положении покрытия выдвижной части. Как показано на фиг. 8, блокирующий язычок 254А панели покрытия выдвижной части входит в зацепление с вырезом 156А, образованным на нижней кромке второй панели 156 наружной гильзы 10.

Как показано на фиг. 9, в выдвинутом положении верхняя кромка передней стенки 252 внутренней выдвижной части выполнена с возможностью зацепления с соответствующей нижней кромкой второй панели 156 покрытия наружной гильзы для предотвращения извлечения внутренней выдвижной части 120 из наружной гильзы 10 через первое отверстие в наружной гильзе. В частности, как показано на фиг. 9, нижние кромки боковых язычков 156B взаимодействуют с верхней кромкой передней стенки 252 внутренней выдвижной части.

Когда внутренняя выдвижная часть 120 находится в выдвинутом положении, защитная панель 302 может быть повернута вокруг линии 304 сгиба и поднята с передней части внутренней упаковки 400. Как показано на фиг. 10 и 11, поскольку защитная панель 302 отходит от панели 254 покрытия внутренней выдвижной части, при поднятии защитной панели 302 с передней стороны внутренней упаковки 400 панель 254 покрытия внутренней выдвижной части, в свою очередь, также будет поворачиваться для открытия содержимого внутренней выдвижной части. Как и в первом варианте осуществления, показанном на фиг. 5 и 6, для повышения простоты использования верхняя панель 253T задней стенки выдвижной части может дополнительно поворачиваться вокруг ослабленной линии D, чтобы еще больше облегчить извлечение потребительских товаров.

Как показано в графических материалах на фиг. 8, 9, 10 и 11, в этом конкретном варианте осуществления повторно закрываемая клейкая этикетка 404 постоянно прикреплена к внутренней поверхности защитной панели 302 посредством перманентного клея, предусмотренного на первом участке наружной поверхности повторно закрываемой клейкой этикетки 404. Таким образом, как показано на фиг. 10 и 11, когда защитная панель 302 поворачивается вокруг линии 304 сгиба, перемещение защитной панели 302, схематически показанное изогнутой стрелкой, также автоматически поднимает повторно закрываемую клейкую этикетку 404 и часть 406 внутренней упаковки 400 для открывания отверстия 402 для доступа и обеспечения возможности извлечения потребительских товаров из внутренней упаковки 400.

Таким образом, тара 1000 согласно второму варианту осуществления, показанному со ссылкой на графические материалы на фиг. 7-11, предоставляет пользователю особенно плавный механизм открывания и закрывания, благодаря чему доступ к потребительским товарам во внутренней упаковке 400 может быть получен путем сочетания линейного перемещения внутренней выдвижной части 120 внутри наружной гильзы 10 с постепенным отклеиванием повторно закрываемую клейкой этикетки 404 от внутренней упаковки 400, получаемым опосредованно путем подъема защитной панели 302. Преимущество этого состоит в том, что пользователь может удобно манипулировать более крупным и, как правило, более толстым элементом тары - защитной панелью 302 - вместо того, чтобы непосредственно тянуть за повторно закрываемую клейкую этикетку. Это может способствовать предотвращению износа повторно закрываемой клейкой этикетки.

В то же время наличие одной такой повторно закрываемой клейкой этикетки делает внутреннюю упаковку 400 по существу повторно закрываемой (многоразовой). Это особенно полезно, когда внутренняя упаковка 400 изготавливается путем образования сварных швов, соединяющих края материала, вдоль боковой стороны внутренней упаковки, так как это обеспечивает особенно точное запечатывание внутренней упаковки 400, вследствие чего свойства потребительских товаров особенно хорошо сохраняются при хранении и транспортировании.

Для цели настоящего описания и приложенной формулы изобретения, за исключением случаев, когда указано иное, все числа, выражающие величины, количества, процентные доли и т. д., необходимо понимать как модифицированные во всех случаях термином «приблизительно». Также все диапазоны включают раскрытые точки максимума и минимума и включают любые промежуточные диапазоны между ними, которые могут быть или не быть конкретно перечислены в данном документе. Следовательно, в этом контексте число A понимается как A ± 10% от A. В этом контексте число A может рассматриваться как включающее числовые значения, которые находятся в пределах общей стандартной ошибки для измерения свойства, которое модифицирует число A. Число А в некоторых случаях при использовании в прилагаемой формуле изобретения может отклоняться на перечисленные выше процентные доли при условии, что величина, на которую отклоняется А, существенно не влияет на основную (основные) и новую (новые) характеристику (характеристики) заявленного изобретения. Также все диапазоны включают раскрытые точки максимума и минимума и включают любые промежуточные диапазоны между ними, которые могут быть или не быть конкретно перечислены в данном документе.

Изобретение относится к новой таре (контейнеру), которая находит конкретное применение в качестве тары (контейнера) для потребительских товаров, таких как удлиненные изделия, генерирующие аэрозоль, и компоненты изделий, генерирующих аэрозоль. Тара (1) содержит наружную гильзу (10) и внутреннюю выдвижную часть (12) внутри наружной гильзы. Покрытие наружной гильзы содержит первую панель (155) и вторую панель (156), причем первая панель (155) отходит с возможностью отделения от наружной гильзы (10) по первой ослабленной линии (А), вторая панель (156) отходит с возможностью отделения от первой панели (155) по второй ослабленной линии (В), и при этом вторая панель (156) постоянно прикреплена к внутренней поверхности наружной гильзы (10). При отделении первой панели (155) от наружной гильзы (10) и второй панели (156) на верхнем конце наружной гильзы (10) открывается первое отверстие (300) наружной гильзы. Кроме того, внутренняя выдвижная часть (12) становится подвижной внутри наружной гильзы (10) между полностью вставленным положением и выдвинутым положением, в котором внутренняя выдвижная часть (12) выходит по меньшей мере частично за пределы наружной гильзы (10) через первое отверстие (300) в наружной гильзе. Верхняя кромка передней стенки (252) внутренней выдвижной части входит в зацепление с соответствующей нижней кромкой второй панели (156) для предотвращения извлечения внутренней выдвижной части (12) из наружной гильзы (10) через первое отверстие (300) в наружной гильзе. В целом желательно улучшить простоту использования повторно закрывающейся тары. Технический результат заключается в обеспечении тары для потребительских товаров средством защиты от несанкционированного доступа. 14 з.п. ф-лы, 11 ил.

1. Тара для потребительских товаров, при этом тара содержит:

наружную гильзу, содержащую переднюю стенку наружной гильзы, заднюю стенку наружной гильзы, первую и вторую противоположные боковые стенки наружной гильзы; и

внутреннюю выдвижную часть, установленную в наружной гильзе, причем внутренняя выдвижная часть содержит нижнюю стенку внутренней выдвижной части, переднюю стенку внутренней выдвижной части и заднюю стенку внутренней выдвижной части,

покрытие гильзы, содержащее первую панель покрытия гильзы и вторую панель покрытия гильзы, при этом первая панель покрытия гильзы отходит с возможностью отделения от наружной гильзы по первой ослабленной линии и проходит между задней стенкой наружной гильзы и передней стенкой наружной гильзы, вторая панель покрытия гильзы отходит с возможностью отделения от первой панели покрытия гильзы по второй ослабленной линии и постоянно прикреплена к внутренней поверхности наружной гильзы, вследствие чего при отделении первой панели покрытия гильзы от наружной гильзы и второй панели покрытия гильзы по первой и второй ослабленным линиям:

на верхнем конце наружной гильзы открывается первое отверстие наружной гильзы; и

внутренняя выдвижная часть становится подвижной внутри наружной гильзы между полностью вставленным положением, в котором внутренняя выдвижная часть полностью остается в наружной гильзе, и выдвинутым положением, в котором внутренняя выдвижная часть выходит по меньшей мере частично за пределы наружной гильзы через отверстие наружной гильзы; при этом верхняя кромка передней стенки внутренней выдвижной части выполнена с возможностью зацепления с соответствующей нижней кромкой второй панели покрытия гильзы для предотвращения удаления внутренней выдвижной части из наружной гильзы через первое отверстие наружной гильзы.

2. Тара по п.1, отличающаяся тем, что наружная гильза дополнительно содержит одну или более блокирующих панелей, прикрепленных к внутренней поверхности по меньшей мере одной из передней стенки наружной гильзы, задней стенки наружной гильзы и боковых стенок наружной гильзы, при этом верхняя кромка одной или более блокирующих панелей выполнена с возможностью зацепления с соответствующей кромкой нижней стенки внутренней выдвижной части, когда внутренняя выдвижная часть находится в полностью вставленном положении, для предотвращения удаления внутренней выдвижной части из наружной гильзы через второе отверстие наружной гильзы на нижнем конце наружной гильзы.

3. Тара по п.1 или 2, отличающаяся тем, что внутренняя выдвижная часть дополнительно содержит покрытие выдвижной части, содержащее верхнюю панель покрытия внутренней выдвижной части, отходящее от задней стенки внутренней выдвижной части по верхней кромке задней стенки внутренней выдвижной части, при этом верхняя панель покрытия внутренней выдвижной части выполнена с возможностью поворота вокруг верхней кромки задней стенки внутренней выдвижной части между закрытым положением покрытия выдвижной части и открытым положением покрытия выдвижной части для открытия отверстия внутренней выдвижной части.

4. Тара по п.3, отличающаяся тем, что верхняя панель покрытия внутренней выдвижной части выполнена с возможностью зацепления со второй панелью покрытия гильзы, когда внутренняя выдвижная часть находится в полностью вставленном положении выдвижной части, для закрепления покрытия выдвижной части в закрытом положении покрытия выдвижной части.

5. Тара по п.4, отличающаяся тем, что верхняя панель покрытия выдвижной части содержит блокирующий язычок, выполненный с возможностью зацепления с вырезом, образованным в нижней кромке второй панели покрытия гильзы.

6. Тара по п.4 или 5, отличающаяся тем, что, когда внутренняя выдвижная часть находится в полностью вставленном положении выдвижной части и верхняя панель покрытия внутренней выдвижной части зацепляется со второй панелью покрытия гильзы, в наружной оболочке над верхней панелью покрытия внутренней выдвижной части образуется углубление.

7. Тара по любому из предыдущих пунктов, отличающаяся тем, что первая панель покрытия гильзы отходит с возможностью отделения от задней стенки наружной гильзы по первой ослабленной линии и покрытие гильзы дополнительно содержит ослабленную линию, по меньшей мере частично проходящую через первую панель между задней стенкой наружной гильзы и второй панелью для определения отрывного язычка на одном конце первой панели для облегчения отделения первой панели от наружной гильзы и второй панели по первой ослабленной линии и второй ослабленной линии.

8. Тара по любому из предыдущих пунктов, отличающаяся тем, что внутренняя выдвижная часть содержит ослабленную линию, проходящую через заднюю стенку внутренней выдвижной части и разделяющую заднюю стенку внутренней выдвижной части на нижнюю панель задней стенки выдвижной части, проходящую под ослабленной линией, и верхнюю панель задней стенки выдвижной части, проходящую над ослабленной линией, при этом, когда внутренняя выдвижная часть находится в выдвинутом положении, верхняя панель задней стенки внутренней выдвижной части выполнена таким образом, чтобы быть поворачиваемой по ослабленной линии над верхней кромкой задней стенки наружной гильзы, для облегчения доступа к содержимому внутренней гильзы.

9. Тара по любому из предыдущих пунктов, отличающаяся тем, что дополнительно содержит группу потребительских товаров, обернутых во внутреннюю упаковку, при этом внутренняя упаковка размещена внутри и прикреплена к внутренней выдвижной части таким образом, что внутренняя упаковка перемещается как единое целое с внутренней выдвижной частью, когда внутренняя выдвижная часть перемещается между полностью вставленным положением выдвижной части и выдвинутым положением выдвижной части.

10. Тара по п.9, отличающаяся тем, что внутренняя упаковка содержит отрывную ленту для облегчения открывания внутренней упаковки и извлечения потребительских товаров из внутренней упаковки.

11. Тара по п.9, отличающаяся тем, что внутренняя упаковка является повторно закрываемой и содержит отверстие для доступа для извлечения потребительских товаров из внутренней упаковки и при этом над отверстием для доступа проходит повторно закрываемая клейкая этикетка, которая имеет возможность перемещения между закрытым положением, в котором повторно закрываемая клейкая этикетка закрывает отверстие для доступа, и открытым положением, в котором повторно закрываемая клейкая этикетка по меньшей мере частично поднята над поверхностью внутренней упаковки для открытия отверстия для доступа.

12. Тара по любому из пп.3-11, отличающаяся тем, что покрытие внутренней выдвижной части дополнительно содержит защитную панель, отходящую от верхней панели покрытия внутренней выдвижной части по линии сгиба, определяющей переднюю кромку верхней панели покрытия внутренней выдвижной части, при этом защитная панель выполнена с возможностью поворота вокруг линии сгиба между закрытым положением защитной панели, в котором защитная панель по существу параллельна передней стенке наружной гильзы, и открытым положением защитной панели, в котором защитная панель наклонена вперед и вверх для открытия внутренней части внутренней выдвижной части.

13. Тара по п.12, отличающаяся тем, что к внутренней поверхности защитной панели постоянно прикреплена повторно закрываемая клейкая этикетка, вследствие чего перемещение защитной панели между закрытым положением защитной панели и открытым положением защитной панели вызывает перемещение повторно закрываемой клейкой этикетки между соответствующими закрытым положением и открытым положением для открывания отверстия для доступа.

14. Тара по любому из пп.9-13, отличающаяся тем, что внутренняя упаковка содержит внутренний каркас, расположенный внутри внутренней упаковки для удержания группы потребительских товаров в определенном порядке сортировки.

15. Тара по любому из предыдущих пунктов, отличающаяся тем, что внутренняя выдвижная часть дополнительно содержит первую и вторую противоположные боковые стенки внутренней выдвижной части.
