Тренажёр для обучения детей катанию на роликах Российский патент 2025 года по МПК A63B69/00 A61H3/00 A63C3/04

Изобретение относится к области спорта, в частности к вспомогательным устройствам, позволяющим оказывать помощь детям раннего возраста при обучении катанию на роликах.

Из уровня техники известно устройство в виде тренажера для отработки техники катания на коньках, применяемый с самого раннего возраста. Тренажер представляет собой тележку, не имеющую жестких креплений, в состав которой входит оборудование из пары скользящих по поверхности пластин, испытывающих при этом противодействие, (см. описание Разновидности тренажеров для фигурного катания «ICE PROFI». Открытое издание. Ссылка доступа: https://ice-profi.ru/trenazhery-dlya-figurnogo-kataniya/).

Конструкция тренажера позволяет ребенку сохранять равновесие и координировать движения, а страховка дает дополнительную поддержку. Расположенная под углом 45 градусов стопа позволяет держать бедра открытыми, формируя правильное отталкивание.

Также известно страховочное устройство для обучения катанию на роликах, содержащее грудной пояс, для закрепления на теле обучаемого, соединенный с плечевыми ремнями и присоединяемой стропой-ручкой, дополнительно снабжено соединительными с грудным поясом ножными обхватами, служащими для фиксации устройства на теле, в области тазобедренного сустава обучаемого, при этом грудной пояс соединен с ножными обхватами. Грудной пояс и ножные обхваты выполнены в виде ремней с быстроразъемными пряжками, а крепление стропы-ручки регулируется на плечевых ремнях устройства, причем стропа-ручка крепится в верхней точке плечевых ремней устройства, (см. Описание заявки на изобретение «Страховочное устройство для обучения катанию на роликах и коньках» №2011135845 от 26.08.2011. Опубл. 10.03.2013. Бюл. №7. Автор и заявитель Бердников А.В. Открытое издание).

Устройство обеспечивает страховку при возможном падении ребенка, что снижает травматизм и его чувство страха при катании на роликах и коньках. Однако самостоятельно ребенок не имеет возможности кататься, так как взрослый человек, обеспечивающий страховку должен постоянно находится рядом. Это же и касается группы детей, занимающихся одновременно.

Кроме того, известно устройство тренажера фигуриста, содержащего установленный на катке двигатель, на оси вращения которого закреплена вертикальная стойка с установленными на ней поперечными поручнями. Также в состав устройства входит аккумулятор, беспроводной приемник сигнала управления двигателем, расположенные рядом с двигателем и размещенный отдельно пульт управления двигателем с беспроводным передатчиком сигнала управления двигателем. Поперечные поручни снабжены обзорными зеркалами. Каток при этом выполнен из синтетического льда. (см. описание к патенту на полезную модель №101932 от 08.04.2010 г. Опубл. 10.02.2010. Авторы и патентообладатели: Мишин А.Н., Шапиро В.А. Открытое издание. Прототип.).

Конструкция данного тренажера позволяет ускорить процесс обучения начинающих фигуристов, не умеющих двигаться на коньках, а также подавить чувство страха при движении на коньках на льду.

Однако недостатком данного устройства является сложность его конструкции низкая мобильность, высокие массово-габаритные показатели, а также необходимость использования для его работы современных электромеханических и электронных элементов.

Задача настоящего изобретения заключается в оказании помощи детям, обучающимся катанию на роликах с самого раннего возраста, в обеспечении сохранения равновесия и координации движений при езде, страховку и дополнительную поддержку.

Техническим решением предложенного изобретения является использование в составе тренажера конусообразного каркаса, в нижней части которого размещены три равноудаленные друг от друга соединенные распорками колеса, а в верхней части телескопическая трубка со стопором и рукояткой.

Техническим результатом предложенного изобретения является обеспечение при обучении ребенка раннего возраста условий для сохранения равновесия тела, координации его движений при езде на роликах, страховка и дополнительная поддержка, исключающая у ребенка чувство страха при езде.

При этом сущность устройства тренажера для обучения детей катанию на роликах заключается в том, что при обучении детей раннего возраста катанию на роликах, ребенок одной рукой самостоятельно держится за рукоятку тренажера, слегка опираясь на нее, совершая роликами, надетыми на ноги прокатывания по подстилающей поверхности, продвигаясь вперед, причем в нижней части конусообразного каркаса, три колеса, взаимодействуют с подстилающей поверхностью, свободно прокатываясь по ней, обеспечивая в процессе движения устойчивость на поверхности как всей конструкции тренажера, так и ребенка.

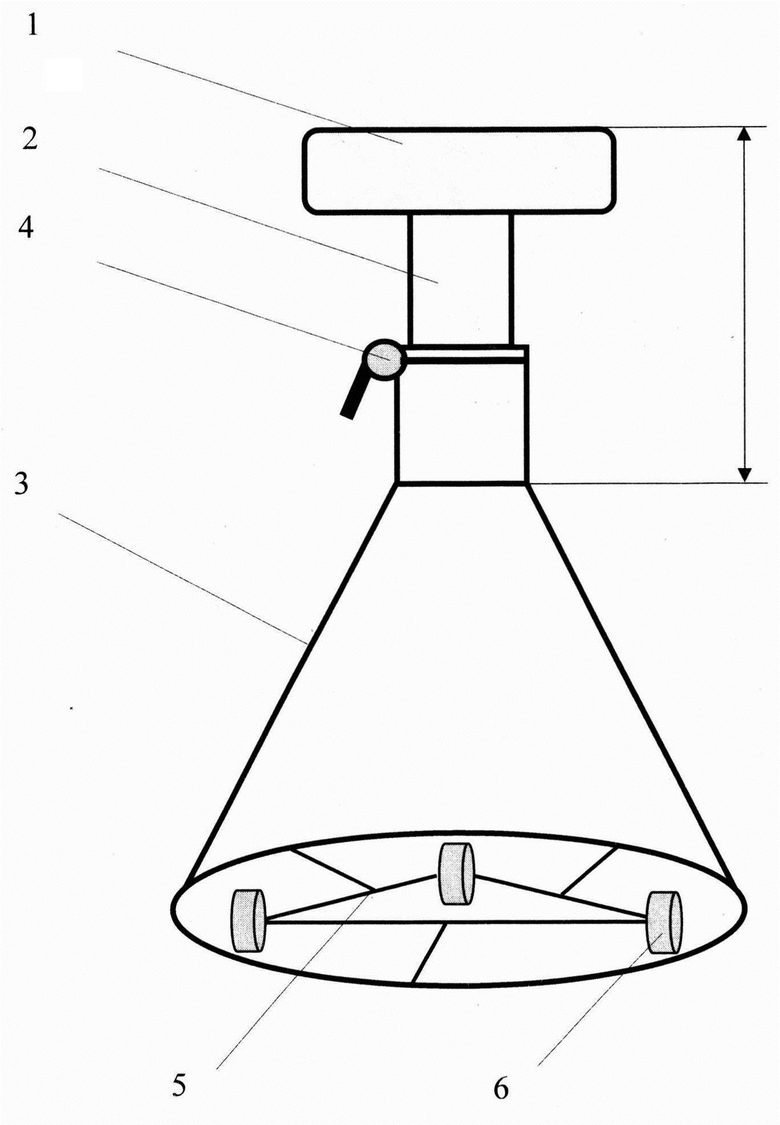

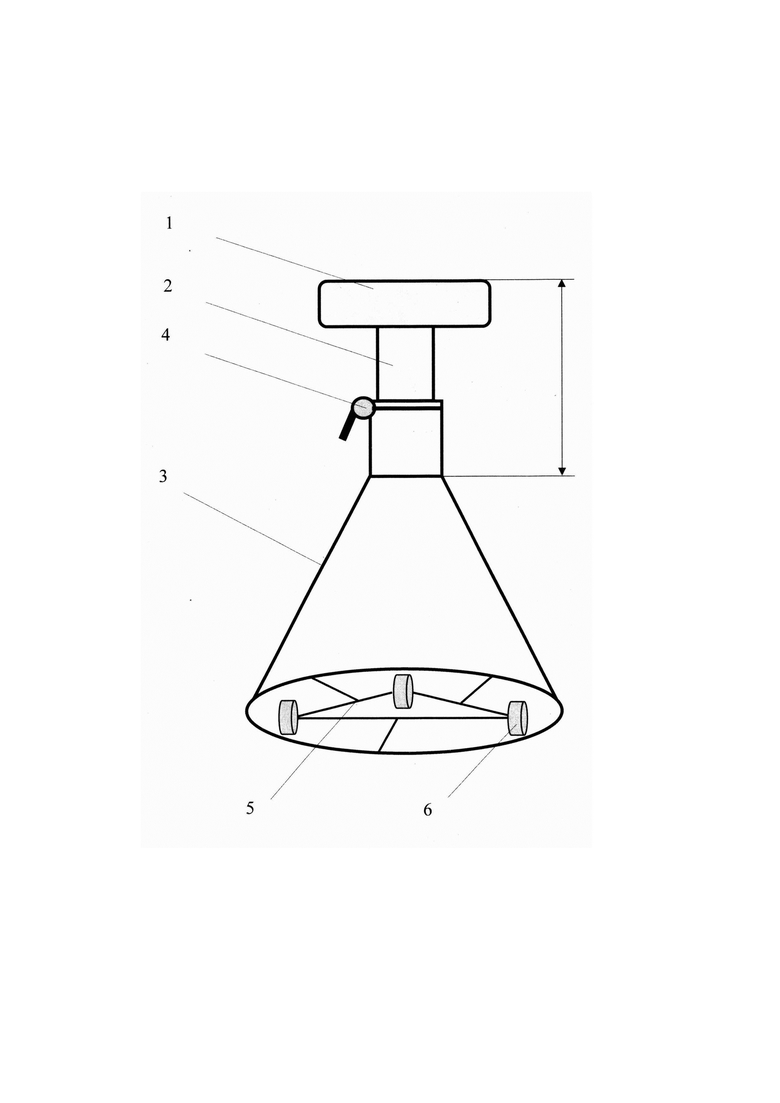

Изобретение поясняется фигурой, на которой представлена схема устройства тренажера для обучения детей катанию на роликах, где: 1 - рукоятка; 2 - телескопическая трубка; 3 - конусообразный каркас, 4 - стопор; 5 - распорки; 6 - колеса.

Стрелкой показано изменение расстояния при выдвижении телескопической трубки 2 с рукояткой 1 относительно конусообразного каркаса 3.

При обучении детей раннего возраста катанию на роликах используется устройство, содержащее в своем составе конусообразный каркас. Материалом, из которого выполнен каркас может являться, например, пластик (металлопласт), что позволяет при необходимой жесткости и прочности конструкции обеспечить минимальную массу устройства, а также простоту его изготовления. В нижней части конусообразный каркас имеет плоскую поверхность с жестко соединенными с ним распорками, на которых крепятся три равноудаленных друг от друга и свободно вращающихся колеса. Колеса свободно обкатываются по подстилающей поверхности, например асфальту, бетону, линолеуму и другой поверхности. Конусообразная форма и три равноудаленных колеса придают каркасу необходимую устойчивость на поверхности и удобство использования тренажера ребенком.

В верхней части конусообразный каркас имеет телескопическую трубку со стопором. Одним концом телескопическая трубка жестко соединена с конусообразным каркасом, а на другом имеет рукоятку. Телескопическая трубка имеет возможность удлиняться, фиксируясь в необходимом положении стопором.

Пример работы устройства. При катании на роликах ребенок самостоятельно держится рукой за рукоятку 1, размещенную на конце телескопической трубки 2, соединенной с конусообразным каркасом 3. Для оптимизации эргономических показателей тренажера, высота телескопической трубки изменяется, удлиняясь или укорачиваясь, фиксируясь при этом стопором 4. Конусообразный каркас 3, в нижней части которого распорками 5 соединены колеса 6, контактирует последними с подстилающей поверхностью, обеспечивая минимальное сопротивление движению.

Таким образом, предложенное устройство, обладая высокой мобильностью и низкими массово-габаритными показателями, позволяет как одному ребенку, так и группе детей, без посторонней помощи кататься на роликах, обеспечивая поддержку, что снижает чувство страха обучаемого, позволяя совершенствовать начальные навыки в технике катания на роликах.

Литература

1. Описание Разновидности тренажеров для фигурного катания «ICE PROFI». Открытое издание. Ссылка доступа: https://ice-profi.ru/trenazhery-dlya-flgurnogo-kataniya/.

2. Описание «Страховочное устройство для обучения катанию на роликах и коньках». Заявка на изобретение №2011135845 от 26.08.2011. Опубл. 10.03.2013. Бюл. №7. Автор и заявитель Бердников А.В. Открытое издание.

3. Описание к патенту на полезную модель №101932 от 08.04.2010. Опубл. 10.02.2010. Авторы и патентообладатели: Мишин А.Н., Шапиро В.А. Открытое издание.

Изобретение относится к области спорта, в частности к вспомогательным устройствам, позволяющим оказывать помощь детям раннего возраста при обучении катанию на роликах. Предлагаемое устройство, обладая высокой мобильностью и низкими массогабаритными показателями, позволяет как одному ребенку, так и группе детей без посторонней помощи кататься на роликах, обеспечивая поддержку, что снижает чувство страха обучаемого, позволяя совершенствовать начальные навыки в технике катания на роликах. Техническим результатом предложенного изобретения является обеспечение при обучении ребенка раннего возраста условий для сохранения равновесия тела, координации его движений при езде на роликах, страховки и дополнительной поддержки, исключающей у ребенка чувство страха при езде. 1 ил.

Тренажер для обучения детей катанию на роликах, содержащий конусообразный каркас, в нижней части которого размещены распорки, на которых крепятся три равноудаленных друг от друга колеса, при этом к верхней части конусообразного каркаса одним концом жестко крепится телескопическая трубка со стопором, имеющая возможность удлиняться и укорачиваться, фиксируясь стопором в необходимом положении, причем на втором конце телескопической трубки жестко крепится рукоятка.
