ПОДВЕСКА СО СМЕННЫМ ДЕКОРАТИВНЫМ ЭЛЕМЕНТОМ Российский патент 2025 года по МПК A44C13/00

Область техники

Изобретение относится к области ювелирного производства, а именно к подвескам со сменным декоративным элементом и может быть использовано для ношения на теле в качестве украшения.

Уровень техники

Известна полезная модель RU 181931 U1, «Медальон», МПК А44С 15/00, содержащая корпус с отверстием для подвесного ушка и стикер из водонепроницаемого материала, при этом корпус выполнен в виде симметричной фигурной пластины и имеет углубление прямоугольной формы с образованием внутренней полости, в которой размещены аксессуары, например, карта памяти с индивидуальной информацией владельца медальона. Над полостью закреплен стикер посредством приклеивания краев стикера по периметру углубления с обеспечением перекрытия и герметизации внутренней полости. Одни из противоположных сторон корпуса выполнены прямыми и параллельными друг другу, а другие противоположные стороны выполнены дугообразными. В одном из вариантов в корпусе выполнены два отверстия для подвесных ушек, расположенные на максимально возможном удалении друг от друга вдоль одной из прямых сторон. Стикер выполнен с изобразительными элементами из виниловой пленки.

Недостатком указанного технического решения является высокая вероятность повреждения съемного декоративного элемента, в данном случае стикера, при его снятии с медальона, без возможности повторного использования, низкая надежность фиксации съемного декоративного элемента в виду использования клеевого состава. (RU 181931 U1. http://new.fips.ruy

Известно изобретение RU 2243711 С1, «Украшение со сменным декоративным элементом», МПК А44С 5/20, А44С 9/00, А44С 17/02, содержащее основание и декоративный элемент, съемно установленный на основании. Разъемное соединение состоит из сквозного отверстия, образованного в кольцевом основании, ножки и шарнирно соединенной с ней петли декоративного элемента. Сквозное отверстие выполнено симметричным относительно осей X и Y и имеет фигурную форму. Центральная часть отверстия выполнена более широкой и соответствует по форме и размеру ножке декоративного элемента, а именно, ее поперечному сечению, а периферийные части отверстия выполнены более узкими. Общая длина отверстия соответствует ширине ножки декоративного элемента. Ширина петли превышает ширину или диаметр ножки, в преимущественном варианте ее выполнения цилиндрической формы. С внутренней стороны основания под сквозным отверстием выполнен паз, предназначенный для расположения отогнутой петли в рабочем (зафиксированном) ее положении. Фиксация петли, согласно одному из вариантов предложения осуществлена с помощью выступа, образованного в пазу с одной из сторон от сквозного отверстия. Согласно другому варианту предложения в нижней части петли выполнен выступ, предназначенный для размещения в фиксирующем углублении, образованном в пазу с одной из сторон от сквозного отверстия. Петля может иметь любую подходящую форму. Концы петель заводят в оппозитные отверстия, образованные в нижней части ножки или в трубчатый элемент, шарнирно или жестко соединенный со свободным концом упомянутой ножки. С внутренней стороны основания вблизи фиксирующих выступа или углубления, а следовательно, и свободного конца петли, образована выемка.

Недостатком указанного технического решения является отсутствие защитного слоя на поверхности основания украшения, контактирующей со сменным декоративным элементом, сложная конструкция разъемного соединения основания с декоративным элементом. (RU 2243711 С1, http://new.fips.ru).

Из известных технических решений близким по назначению и технической сущности к заявленному объекту является полезная модель RU 207961 U1, «Ювелирное изделие со сменными вставками», МПК А44С 13/00, содержащая металлический каркас имеющий пазы, подходящие под форму сменных ювелирных вставок, металлическую основу к которой крепится каркас, крепления в виде замков, находящихся на каркасе, ювелирную вставку вставляющуюся в пазы каркаса, декоративную пластину, фиксирующую ювелирную вставку с помощью замков крепления.

Недостатком указанного технического решения является низкая надежность фиксации сменных ювелирных вставок, вследствие ограничения движения декоративной пластины, фиксирующей ювелирную вставку, только с трех сторон. (RU 207961 U1, http://new.fips.ru).

Сущность изобретения

Технической задачей является разработка фиксирующего устройства сменного декоративного элемента простой конструкции, повышающего надежность крепления сменного декоративного элемента к основанию подвески, защита поверхности подвески, контактирующей со сменным декоративным элементом, возможность быстрой замены сменного декоративного элемента, улучшение эргономических свойств изделия.

Поставленная задача решается посредством того, что лицевая и тыльная поверхности основания (1) содержат углубление, при этом поверхность каждого углубления, параллельная лицевой и тыльной поверхностям основания (1), имеет сотовую фактуру и керамическое покрытие. Рамка (2) имеет Г-образную форму поперечного сечения и сопряжена с тыльной поверхностью основания (1) таким образом, чтобы бортик рамки (2), образованный ее формой поперечного сечения, располагался в углублении на тыльной поверхности основания (1). Замок (3) состоит из внешних и внутренней частей со сквозным осевым отверстием, при этом внешние части замка (3) соединены с боковой поверхностью основания (1) и содержат выступ, направленный к внутренней части замка (3), а внутренняя часть замка (3) сопряжена со сменным декоративным элементом (4) через соединительный стержень и имеет сквозные пазы, расположенные противоположно друг другу, повторяющие форму выступа внешних частей замка (3). Основание (1) со стороны замка (3), на лицевой поверхности, содержит выемку.

Подвеска содержит основание (1), рамку (2), замок (3), сменный декоративный элемент (4). Основание (1) имеет симметричную форму. Лицевая и тыльная поверхности основания (1) содержат углубление, каждое из которых, расположено друг напротив друга. Форма углубления повторяет контур основания (1). Поверхность каждого углубления, параллельная лицевой и тыльной поверхностям основания (1), имеет сотовую фактуру и керамическое покрытие. Наличие керамического покрытия на поверхности углубления, параллельной лицевой и тыльной поверхностям основания (1), позволяет защитить данную поверхность от царапин, потертостей при смене декоративного элемента и при его расположении на данной поверхности углубления со стороны лицевой поверхности основания (1). Рамка (2) имеет Г-образную форму поперечного сечения и сопряжена с тыльной поверхностью основания (1) таким образом, чтобы бортик рамки (2), образованный ее формой поперечного сечения, располагался в углублении на тыльной поверхности основания (1). Замок (3) состоит из внешних и внутренней частей со сквозным осевым отверстием, которые имеют овальную форму. Внешние части замка (3) соединены с боковой поверхностью основания (1) и содержат выступ, направленный к внутренней части замка (3). Внутренняя часть замка (3) сопряжена со сменным декоративным элементом (4) через соединительный стержень и имеет сквозные пазы, расположенные противоположно друг другу, повторяющие форму выступа внешних частей замка (3). Основание (1) со стороны замка (3), на лицевой поверхности, содержит выемку, образующую посадочное место для соединительного стержня, тем самым исключая наличие на лицевой поверхности основания (1) выступающих частей. Сменный декоративный элемент (4) представляет собой, например, статуэтку, драгоценный или искусственный камень, миниатюру.

На лицевой поверхности основания (1) расположено название коллекции изделий. На поверхности рамки (2), обратной лицевой поверхности основания (1), имеется название бренда. Основание (1) и рамка (2) выполнены методами штамповки и вырубки деталей из листового проката. Сменный декоративный элемент (4) выполнен с помощью литья.

Техническим результатом предлагаемого решения является надежная фиксация

сменного декоративного элемента подвески, защита поверхности подвески,

контактирующей со сменным декоративным элементом, быстрая замена сменного декоративного элемента, высокие эргономические свойства изделия.

Краткое описание чертежей:

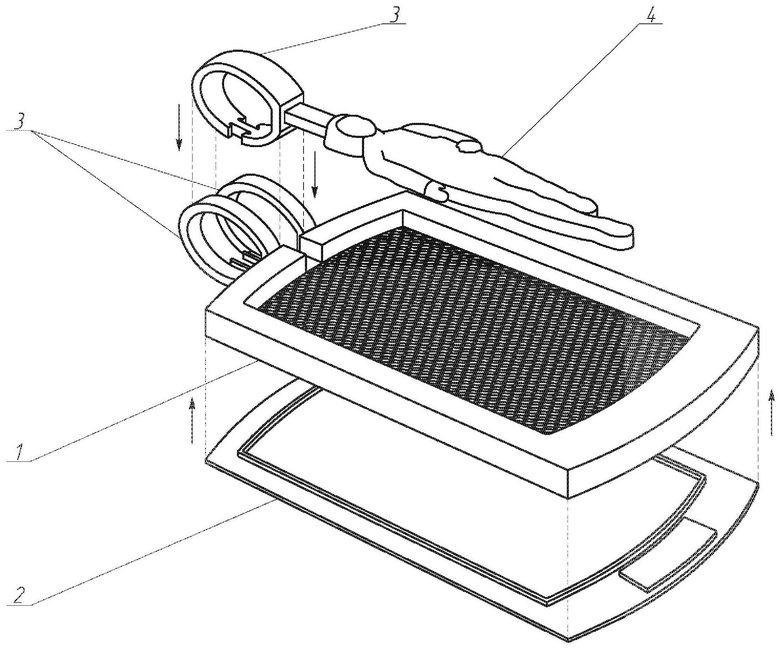

на фигуре представлено схематичное изображение взаимного расположения конструктивных элементов подвески со сменным декоративным элементом. Взрыв-схема конструкции.

Краткое описание конструктивных элементов:

1 - основание;

2 - рамка;

3 - замок;

4 - сменный декоративный элемент.

Осуществление заявленного решения

При размещении подвески со сменным декоративным элементом на теле в качестве украшения выбирают наиболее предпочтительный вариант сменного декоративного элемента (4) и закрепляют его на основании (1) подвески, а именно, располагают внутреннюю часть замка (3), сопряженную через соединительный стержень со сменным декоративным элементом (4), между его внешних частей таким образом, чтобы выступ внешних частей замка (3) располагался в пазе его внутренней части, а соединительный стержень находился в выемке на лицевой поверхности основания (1). Продевают через осевые отверстия внешних и внутренней частей замка (3), которые расположены соосно между собой, цепочку. Опоясывают ее вокруг шеи и фиксируют с помощью замка.

Если требуется заменить сменный декоративный элемент (4) подвески, то расстегивают цепочку и снимают ее с шеи. Вытаскивают цепочку из осевых отверстий внешних и внутренней частей замка (3). Извлекают внутреннюю часть замка (3), сопряженную через соединительный стержень со сменным декоративным элементом (4), высвобождая выступ внешних частей замка (3) из паза внутренней его части. Выбирают предпочтительный вариант сменного декоративного элемента (4) и закрепляют его на основании (1) подвески, а именно, располагают внутреннюю часть замка (3), сопряженную через соединительный стержень со сменным декоративным элементом (4), между его внешних частей таким образом, чтобы выступ внешних частей замка (3) располагался в пазе его внутренней части, а соединительный стержень находился в выемке на лицевой поверхности основания (1). Продевают через осевые отверстия внешних и внутренней частей замка (3), которые расположены соосно между собой, цепочку. Опоясывают ее вокруг шеи и фиксируют с помощью замка.

Изобретение относится к ювелирному производству. Устройство включает основание, сменный декоративный элемент, замок, фиксирующий сменный элемент на основании, рамку, имеющую Г-образную форму поперечного сечения. Лицевая и тыльная поверхности основания содержат углубление. Поверхность каждого углубления, параллельная лицевой и тыльной поверхностям основания, имеет сотовую фактуру и керамическое покрытие. Рамка сопряжена с тыльной поверхностью основания таким образом, чтобы бортик рамки располагался в углублении на тыльной поверхности основания. Замок состоит из внешних и внутренней частей со сквозным осевым отверстием. Внешние части замка соединены с боковой поверхностью основания и содержат выступ, направленный к внутренней части замка. Внутренняя часть замка сопряжена со сменным декоративным элементом через соединительный стержень и имеет сквозные пазы, расположенные противоположно друг другу, повторяющие форму выступа внешних частей замка. Основание со стороны замка на лицевой поверхности содержит выемку. Обеспечивается надежная фиксация сменного декоративного элемента подвески, защита поверхности подвески, контактирующей со сменным декоративным элементом, быстрая замена сменного декоративного элемента, высокие эргономические свойства изделия. 1 ил.

Подвеска, включающая основание, сменный декоративный элемент, замок, фиксирующий сменный декоративный элемент на основании, отличающаяся тем, что она включает рамку, имеющую Г-образную форму поперечного сечения, лицевая и тыльная поверхности основания содержат углубление, при этом поверхность каждого углубления, параллельная лицевой и тыльной поверхностям основания, имеет сотовую фактуру и керамическое покрытие, рамка сопряжена с тыльной поверхностью основания таким образом, чтобы бортик рамки располагался в углублении на тыльной поверхности основания, замок состоит из внешних и внутренней частей со сквозным осевым отверстием, при этом внешние части замка соединены с боковой поверхностью основания и содержат выступ, направленный к внутренней части замка, а внутренняя часть замка сопряжена со сменным декоративным элементом через соединительный стержень и имеет сквозные пазы, расположенные противоположно друг другу, повторяющие форму выступа внешних частей замка, основание со стороны замка на лицевой поверхности содержит выемку.
