ИНФУЗИОННОЕ УСТРОЙСТВО Российский патент 2025 года по МПК A61M5/142 A61M39/28

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящая заявка относится к инфузионным устройствам, предназначенным для доставки медицинскых текучих сред, таких как лекарственные препараты или питательные растворы, пациентам.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

[0002] Инфузионные устройства, такие как волюметрические (перистальтические) инфузионные устройства, используются для точной доставки медицинскых текучих сред, таких как лекарственные препараты или питательные растворы, пациентам с заданной скоростью. Инфузионная магистраль (infusion line), проходящая через инфузионное устройство, присоединена на одном конце, например, к контейнеру, содержащему жидкое лекарственное средство, и на другом конце к пациенту, при этом насосный механизм в инфузионном устройстве обеспечивает действие усилия нагнетания в инфузионной магистрали, например, перистальтически, так что жидкое лекарственное средство перемещается к пациенту по инфузионной магистрали.

[0003] Как правило, для лучшей фиксации инфузионной магистрали в инфузионном устройстве зажимной элемент (buckle part) для фиксации инфузионной магистрали в заданном положении предусмотрен в инфузионном устройстве. Однако, с одной стороны, когда зажим зажимного элемента относительно инфузионной магистрали ослаблен, инфузионная магистраль может быть плохо зафиксирована в инфузионном устройстве, и инфузионная магистраль может быть неплотно зажата между детекторами пузырьков, что приводит к ложному сигналу тревоги, вызываемому зазором между детекторами пузырьков. С другой стороны, когда зажимной элемент плотно прижат к инфузионной магистрали, несмотря на то, что инфузионная магистраль может быть плотно зажата между детекторами пузырьков, в этом случае зажимной элемент легко перекрывает инфузионную магистраль, что оказывает негативное воздействие на операцию вливания.

[0004] Кроме того, при размещении инфузионной магистрали в инфузионном устройстве следует избегать протекания медицинской жидкости по инфузионной магистрали неконтролируемым образом, то есть так называемого состояния свободного течения. Для этого инфузионное устройство включает в себя механизм остановки потока жидкости, который останавливает поток по инфузионной магистрали до начала фактически выполняемой операции вливания для обеспечения возможности выполнения, например, проверки целостности инфузионного устройства, в частности, так называемого испытания OCS (системы контроля закупорки) и т.д. В начале операции вливания механизм остановки потока жидкости открывают, так что поток по инфузионной магистрали может происходить под управлением со стороны насосного механизма.

[0005] Однако при выполнении множества операций традиционный механизм остановки потока жидкости подвержен износу компонентов во время процесса открывания и закрывания, что приводит к повреждению. Кроме того, когда механизм остановки потока жидкости не установлен точно в заданном положении, может быть затруднен зажим инфузионной магистрали посредством механизма остановки потока жидкости, что вызывает протекание медицинской жидкости через инфузионное устройство нежелательным образом.

[0006] Кроме того, традиционное инфузионное устройство имеет большее число соединительных деталей, что увеличивает затраты на изготовление и сборку инфузионного устройства.

[0007] Следовательно, желательно выполнить инфузионное устройство нового типа с усовершенствованной конструкцией, которое может обеспечить по меньшей мере устранение или уменьшение остроты некоторых или всех из вышеуказанных проблем.

[0008] Следует отметить, что раздел, посвященный технологии, соответствующей уровню техники, предназначен для иллюстрации технических предпосылок настоящей заявки и не предназначен для ограничения объема настоящей заявки. В данном случае следует отметить, что техническое содержание, представленное в данном разделе, предназначено для того, чтобы помочь специалистам в данной области техники понять настоящую заявку, и может необязательно представлять предшествующий уровень техники.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0009] В данном разделе в целом представлена сущность изобретения по настоящей заявке, а не полный объем настоящей заявки или исчерпывающее раскрытие всех признаков изобретения по настоящей заявке.

[0010] Задача настоящего раскрытия изобретения состоит в том, чтобы предложить инфузионное устройство нового типа, которое обеспечивает возможность хорошей фиксации инфузионной магистрали в заданном положении в инфузионном устройстве, не вызывая перекрытия инфузионной магистрали.

[0011] Другая задача настоящего раскрытия изобретения состоит в том, чтобы предложить инфузионное устройство нового типа, которое позволяет детектору пузырьков, предусмотренному в инфузионном устройстве, более точно обнаруживать пузырьки в инфузионной магистрали.

[0012] Еще одна задача настоящего раскрытия изобретения состоит в том, чтобы предложить инфузионное устройство нового типа, в котором механизм остановки потока жидкости функционирует более плавно и не изнашивается во время процесса открывания и закрывания.

[0013] Еще одна задача настоящего раскрытия изобретения состоит в том, чтобы предложить инфузионное устройство нового типа, которое может обеспечить точное позиционирование механизма остановки потока жидкости.

[0014] Еще одна задача настоящего раскрытия изобретения состоит в том, чтобы предложить инфузионное устройство нового типа с узлом с громкоговорителем, который прост в установке.

[0015] В соответствии с аспектом настоящего раскрытия изобретения предложено инфузионное устройство, при этом инфузионное устройство включает в себя корпус, при этом корпус выполнен с возможностью приема инфузионной магистрали и корпус содержит насосный механизм, при этом насосный механизм выполнен с возможностью обеспечения протекания медицинской текучей среды по инфузионной магистрали, вставленной в корпус; крышку насосного узла, при этом дверца насосного узла выполнена с возможностью ее соединения с корпусом для закрывания корпуса и выполнена с возможностью фиксации инфузионной магистрали в заданном положении в корпусе, при этом дверца насосного узла включает в себя зажимной элемент. Зажимной элемент имеет зажимные выступы, выполненные на обоих концах зажимного элемента, определяемых вдоль продольного направления зажимного элемента, при этом верхние поверхности зажимных выступов выполнены с формой, обеспечивающей возможность приема инфузионной магистрали, и канавку, при этом канавка расположена в промежуточном месте между зажимными выступами и выполнена с такой конфигурацией, что она углублена в направлении высоты зажимного элемента так, что она находится ниже, чем зажимные выступы.

[0016] В вышеуказанном инфузионном устройстве зажимной элемент дополнительно имеет переходные углубления, выполненные с такой конфигурацией, что они проходят между канавкой и зажимными выступами от обеих сторон обоих концов канавки, определяемых в продольном направлении.

[0017] В вышеуказанном инфузионном устройстве в корпусе инфузионного устройства дополнительно содержатся детекторы пузырьков, при этом детекторы пузырьков расположены с обеих сторон инфузионной магистрали, вставленной в корпус.

[0018] В вышеуказанном инфузионном устройстве расстояние между детекторами пузырьков меньше диаметра инфузионной магистрали.

[0019] В вышеуказанном инфузионном устройстве в корпусе содержится механизм остановки потока жидкости, при этом механизм остановки потока жидкости включает в себя: зажимной клапан, который может деформироваться между положением зажима и положением отпускания, при этом в положении зажима зажимной клапан сдавливает инфузионную магистраль, проходящую через зажимной клапан, для перекрытия потока медицинской текучей среды в инфузионной магистрали, и в положении отпускания зажимной клапан обеспечивает возможность протекания медицинской текучей среды по инфузионной магистрали, при этом профиль верхней поверхности зажимного клапана представляет собой плавно изогнутую кривую; рычажный элемент, при этом рычажный элемент может быть приведен в действие для воздействия на верхнюю поверхность зажимного клапана для переключения зажимного клапана между положением зажима и положением отпускания.

[0020] В вышеуказанном инфузионном устройстве механизм остановки потока жидкости включает в себя инфракрасное устройство распознавания, и инфракрасное устройство распознавания включает в себя инфракрасный передатчик, инфракрасный приемник и световод инфракрасного диапазона, при этом световод инфракрасного диапазона включает в себя два стержнеобразных элемента световода, при этом два стержнеобразных элемента световода расположены соответственно непосредственно над инфракрасным передатчиком и инфракрасным приемником; и соединительный элемент, при этом соединительный элемент соединяет два стержнеобразных элемента световода.

[0021] В вышеуказанном инфузионном устройстве соединительный элемент дополнительно включает в себя конструктивный элемент, препятствующий прохождению света, и конструктивный элемент, препятствующий прохождению света, выполнен в виде двух канавок, образованных на двух противоположных поверхностях соединительного элемента, и канавки проходят вдоль направления ширины соединительного элемента и расположены в шахматном порядке друг относительно друга, так что боковой профиль конструктивного элемента, препятствующего прохождению света, является S-образным.

[0022] В вышеуказанном инфузионном устройстве световод инфракрасного диапазона представляет собой элемент в виде одной детали, образованный интегральным формованием.

[0023] В вышеуказанном инфузионном устройстве в корпусе дополнительно содержится фиксирующий элемент для приема инфузионной магистрали, и фиксирующий элемент включает в себя упругие ножки с двух сторон фиксирующего элемента, и при вставке инфузионной магистрали в фиксирующий элемент упругие ножки упруго деформируются так, что инфузионная магистраль зажимается в фиксирующем элементе.

[0024] В вышеуказанном инфузионном устройстве нижняя часть фиксирующего элемента выполнена с фасонной конструкцией, которая соответствует соответствующей части корпуса, предназначенной для соединения с фиксирующим элементом, и фиксирующий элемент присоединен к корпусу посредством соединения с помощью термоплавкого клея.

[0025] В вышеуказанном инфузионном устройстве, инфузионное устройство дополнительно включает в себя узел с громкоговорителем, узел с громкоговорителем включает в себя: закрывающий элемент крышки батарейного отсека, при этом закрывающий элемент крышки батарейного отсека расположен в верхней части узла с громкоговорителем, и закрывающий элемент крышки батарейного отсека выполнен с двумя соединительными выступами, выступающими и проходящими с одной стороны закрывающего элемента крышки батарейного отсека; громкоговоритель; основание крышки батарейного отсека, при этом основание крышки батарейного отсека выполнено с возможностью приема закрывающего элемента крышки батарейного отсека и громкоговорителя, и основание крышки батарейного отсека выполнено с приемным углублением, предназначенным для приема соединительного выступа; и соединительную деталь, при этом соединительная деталь проходит через закрывающий элемент крышки батарейного отсека и основание крышки батарейного отсека для обеспечения жесткого соединения закрывающего элемента крышки батарейного отсека и основания крышки батарейного отсека.

[0026] В одном варианте осуществления настоящего раскрытия изобретения зажимной элемент крышки насосного узла выполнен с канавкой, выполненной с возможностью приема инфузионной магистрали. При данной конструкции инфузионная магистраль будет хорошо зафиксирована в заданном положении в инфузионном устройстве так, что это не будет вызывать перекрытия инфузионной магистрали.

[0027] Зажимной элемент предпочтительно дополнительно имеет переходные углубления для дополнительного размещения инфузионной магистрали, вставленной в углубление.

[0028] Детекторы пузырьков, расположенные с обеих сторон инфузионной магистрали в инфузионном устройстве, предпочтительно могут обнаруживать пузырьки в инфузионной магистрали и подавать предупредительный сигнал для напоминания оператору о проверке при обнаружении пузырьков, чтобы предотвратить введение газа в пациента и причинение вреда пациенту.

[0029] Расстояние между детекторами пузырьков предпочтительно меньше диаметра инфузионной магистрали. С помощью данного задания размеров и вышеуказанных зажимных элементов инфузионная магистраль может плотно заполнять пространство между детекторами пузырьков, так что будет отсутствовать зазор между детекторами пузырьков, обусловленный отсутствием плотного заполнения, в результате чего предотвращается ситуация, при которой детекторы пузырьков обнаруживают воздух, имеющийся из-за наличия зазора, и вызывают подачу ложных сигналов тревоги.

[0030] С другой стороны, инфузионное устройство согласно настоящему раскрытию изобретения предпочтительно дополнительно включает в себя зажимной клапан, имеющий новую фасонную поверхность. При данной конструкции пользователь может открывать и закрывать зажимной клапан более плавно и может уменьшить износ зажимного клапана и других компонентов.

[0031] Кроме того, предпочтительно с помощью вышеуказанного инфракрасного устройства распознавания оператор может легко проверить, установлен ли зажимной клапан точно в заданном положении в инфузионном устройстве. С помощью вышеуказанного конструктивного элемента, препятствующего прохождению света, распространение света в соединительном элементе может быть уменьшено, посредством чего повышается точность распознавания, обеспечиваемого инфракрасным устройством распознавания. Следовательно, существует возможность образования световода инфракрасного диапазона как цельного компонента, например, как одного целого, при одновременном обеспечении возможности распространения света только через световодный стержнеобразный элемент световода инфракрасного диапазона. Это уменьшает затраты на изготовление и сложность изготовления световода инфракрасного диапазона.

[0032] Кроме того, предпочтительно, что упругие ножки вышеуказанного фиксирующего элемента позволяют оператору легко удостовериться в том, что инфузионная магистраль полностью вставлена в фиксирующий элемент. Кроме того, поскольку фиксирующий элемент выполнен с возможностью его соединения с корпусом с помощью термоплавкого клея, это улучшает характеристики водонепроницаемости инфузионного устройства и позволяет уменьшить число соединительных деталей в инфузионном устройстве.

[0033] Кроме того, вышеуказанный узел с громкоговорителем собирают с помощью двух соединительных выступов и соединительной детали. При данной конструкции соединения число соединительных деталей в инфузионном устройстве дополнительно уменьшается, посредством чего уменьшаются затраты на изготовление инфузионного устройства и упрощается процесс сборки инфузионного устройства.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0034] Признаки и преимущества одного или более вариантов осуществления настоящей заявки станут более простыми для понимания посредством нижеприведенного описания в сочетании с чертежами. Следует понимать, что чертежи показаны только схематично, и варианты осуществления настоящей заявки не ограничены примерами, показанными на чертежах. Для ясности одинаковые или аналогичные компоненты на чертежах обозначены одними и тем же ссылочными позициями. В чертежах

[0035] фиг.1 схематически показывает изображение инфузионного устройства согласно настоящей заявке в рабочем состоянии;

[0036] фиг.2 схематически показывает вид в перспективе дверцы насосного узла инфузионного устройства согласно настоящей заявке и частичный увеличенный вид зажимного элемента, включенного в данную дверцу;

[0037] фиг.3 схематически показывает вид сверху корпуса инфузионного устройства согласно настоящей заявке;

[0038] фиг.4 представляет собой частичный разрез, выполненный по линии А-А на фиг.3;

[0039] фиг.5 схематически показывает вид в разрезе инфузионного устройства согласно настоящей заявке, в котором зажимной элемент дверцы насосного узла только начал контактировать с инфузионной магистралью, вставленной в корпус;

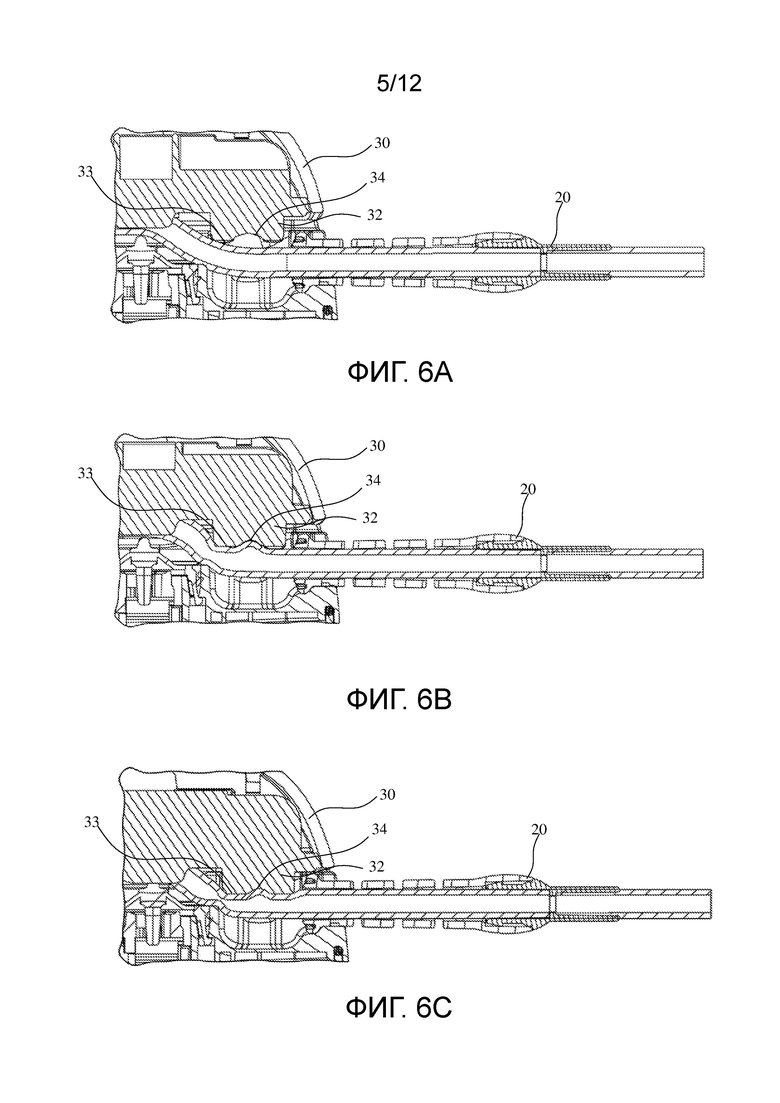

[0040] фиг.6А-6С схематически показывают на частичном разрезе процесс принудительного смещения инфузионной магистрали в заданное положение посредством зажимного элемента;

[0041] фиг.7 схематически показывает вид в разрезе инфузионного устройства согласно настоящей заявке, когда инфузионная магистраль принудительно смещена в заданное положение посредством зажимного элемента;

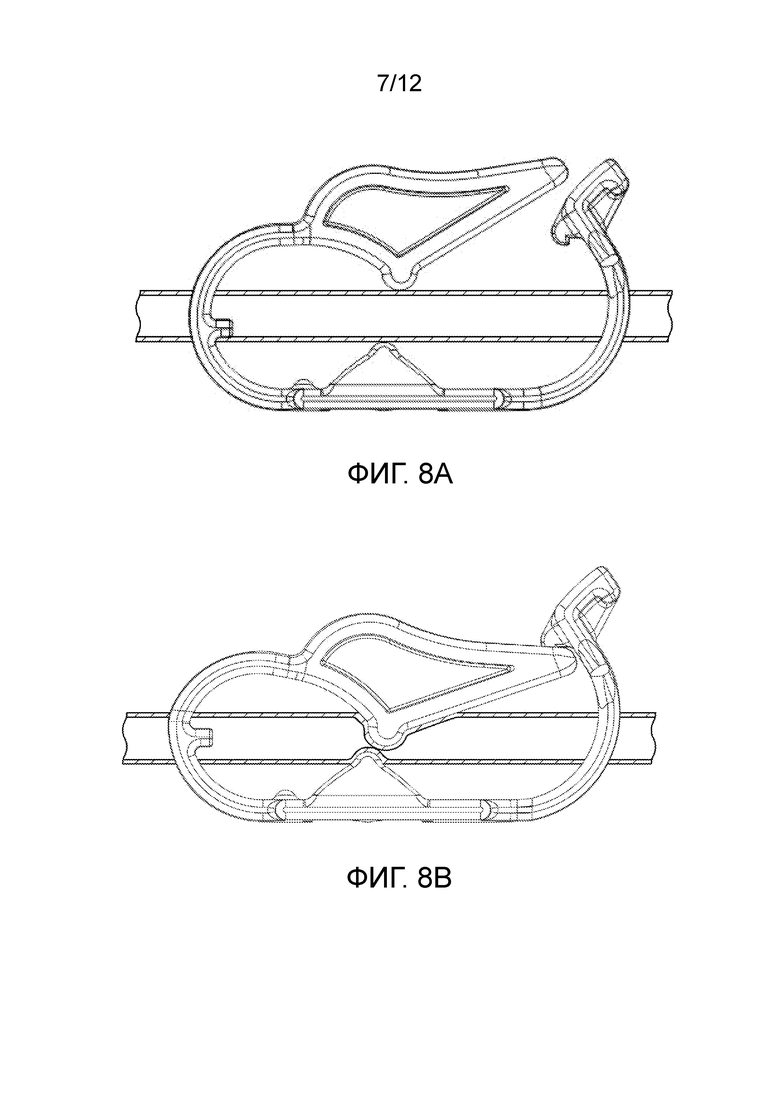

[0042] фиг.8А и 8В показывают зажимной клапан в положении отпускания и положении зажима;

[0043] фиг.9 схематически показывает на виде с частичным разрезом инфракрасное устройство распознавания в собранном состоянии;

[0044] фиг.10 схематически показывает вид в перспективе световода инфракрасного диапазона;

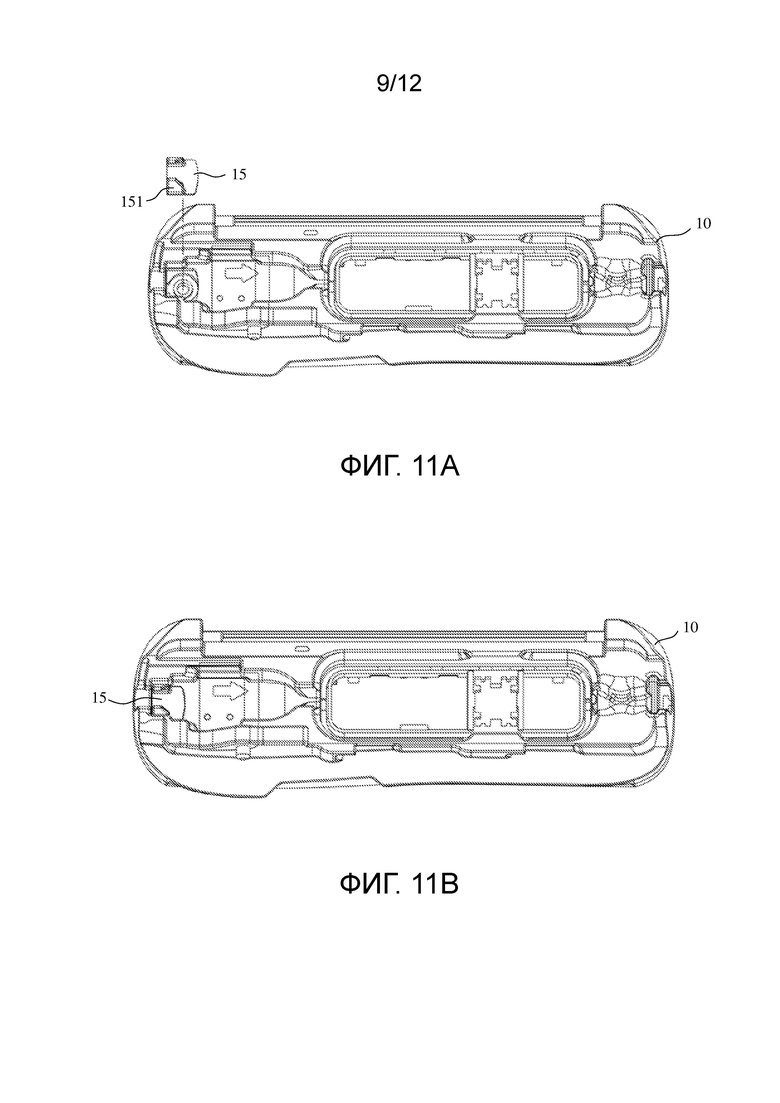

[0045] фиг.11А и 11В схематически показывают фиксирующий элемент и корпус инфузионного устройства в разделенном и соединенном состояниях;

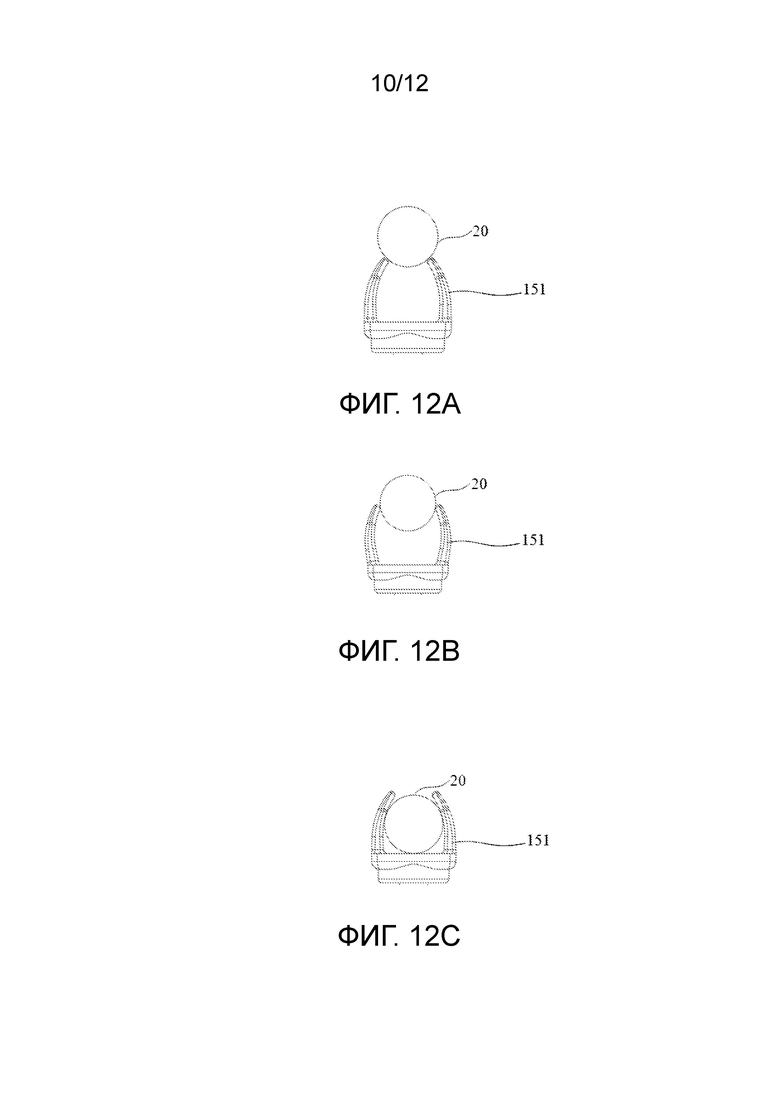

[0046] фиг.12А-12С схематически иллюстрируют процесс вставки инфузионной магистрали в фиксирующий элемент;

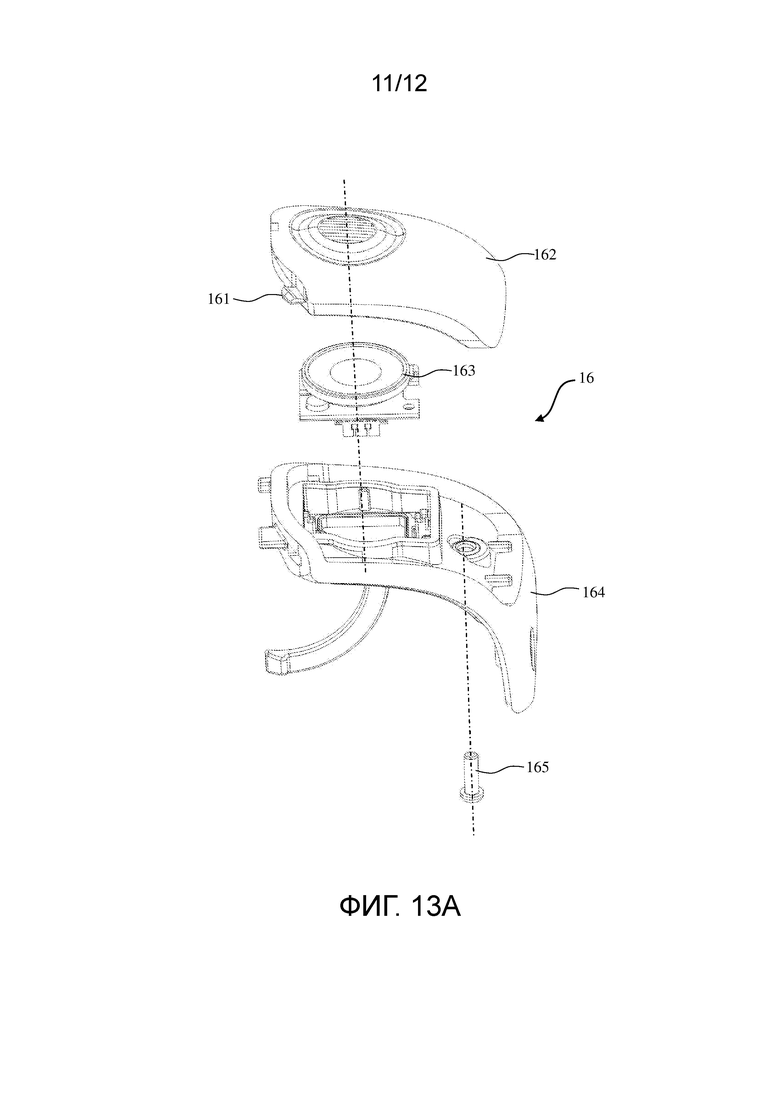

[0047] фиг.13А схематически показывает выполненный с пространственным разделением элементов вид в перспективе узла с громкоговорителем;

[0048] фиг.13В схематически показывает вид с частичным разрезом узла с громкоговорителем в собранном состоянии.

ПОДРОБНОЕ ОПИСАНИЕ

[0049] Настоящая заявка в дальнейшем описана подробно посредством иллюстративных вариантов осуществления со ссылкой на сопровождающие чертежи. Следует понимать, что нижеследующее подробное описание настоящей заявки предназначено только для иллюстрации, а не ограничения настоящей заявки и ее применений или использования.

[0050] Термины, относящиеся к ориентации, такие как «верхний», «нижний», «левый», «правый» и тому подобные, используемые в описании, предназначены только для четкого описания во взаимосвязи с чертежами, а не для ограничения ориентации соответствующих компонентов. При реальной эксплуатации взаимное расположение и взаимозависимость ориентаций компонентов могут быть изменены в соответствии с конкретными применениями.

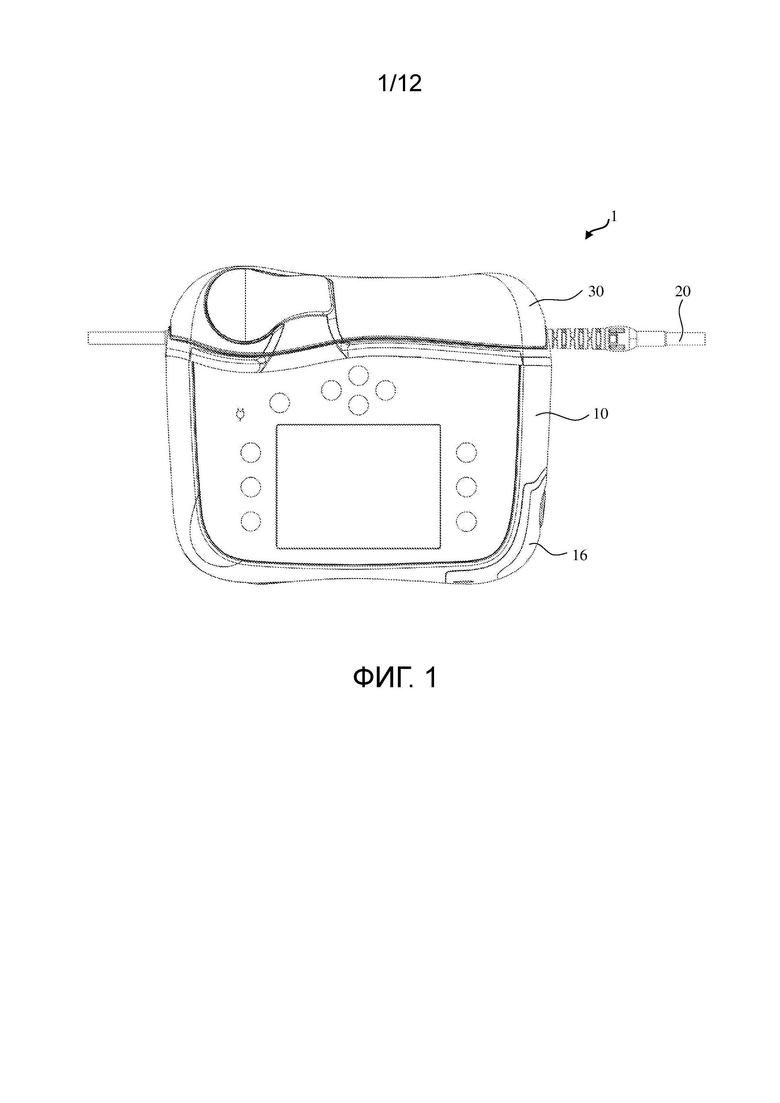

[0051] Фиг.1 схематически показывает изображение инфузионного устройства 1 согласно варианту осуществления настоящей заявки в рабочем состоянии. Как показано на фиг.1, инфузионное устройство 1 включает в себя: корпус 10, при этом корпус 10 выполнен с возможностью приема внутренних компонентов инфузионного устройства и приема инфузионной магистрали 20, проходящей через инфузионное устройство; дверцу 30 насосного узла, при этом дверца 30 насосного узла соединена с верхней частью корпуса 10 с возможностью поворота и закрывает верхнюю часть корпуса 10 в рабочем состоянии; и узел 16 с громкоговорителем, при этом узел с громкоговорителем установлен на стороне корпуса 10 для выдачи предупредительных сигналов или подсказок оператору инфузионного устройства 1. Кроме того, в корпусе 10 также содержатся компоненты для подачи питания, насосный механизм, электронные компоненты для управления потоком медицинской текучей среды и различные датчики для определения состояния потока медицинской текучей среды. Поверхность корпуса 10 предусмотрена с такими компонентами, как кнопки и дисплеи, для того, чтобы оператор вводил и отслеживал заданные параметры вливания медицинской текучей среды. Во время работы инфузионного устройства 1 оператор вводит заданные параметры вливания посредством кнопок на поверхности корпуса 10, и после этого электронные компоненты в корпусе 10 осуществляют управление насосным механизмом для оказания воздействия на инфузионную магистраль 20, вставленную в корпус 10, которое вызывает нагнетание контролируемым образом, так что медицинская текучая среда в инфузионной магистрали 20 течет к пациенту при заданном состоянии потока.

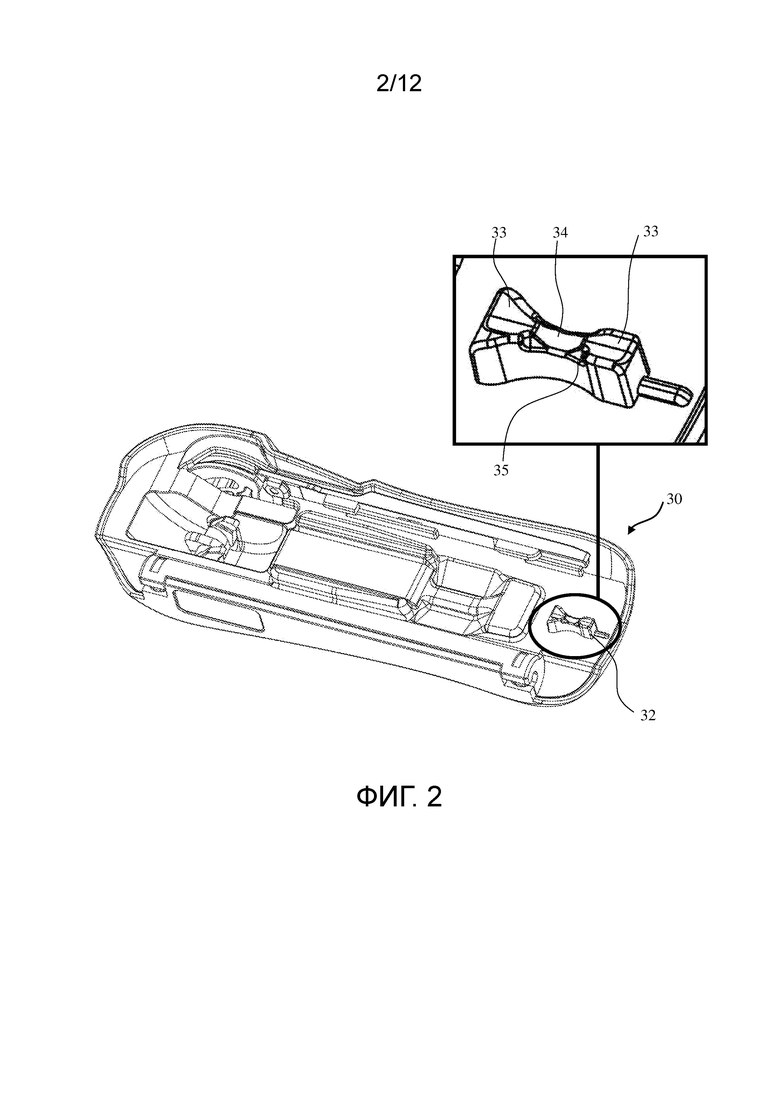

[0052] Фиг.2 схематически показывает вид в перспективе дверцы 30 насосного узла и частичный увеличенный вид зажимного элемента 32, включенного в дыерцу 30 насосного узла. Как показано на фиг.2, дверца 30 насосного узла включает в себя зажимной элемент 32, образованный на внутренней стороне дверцы насосного узла и используемый для фиксации инфузионной магистрали 20 в заданном положении в корпусе 10, когда дверца 30 насосного узла закрывает корпус 10. Как показано на частичном увеличенном виде на фиг.2, зажимной элемент 32 имеет: зажимные выступы 33, выполненные на обоих концах зажимного элемента 32, определяемых в его продольном направлении, при этом верхние поверхности зажимных выступов 33 выполнены с формой, обеспечивающей возможность приема инфузионной магистрали 20, например, образованы с углублениями, выполненными с возможностью приема инфузионной магистрали 20; канавку 34, при этом канавка 34 расположена в промежуточном месте между зажимными выступами 33 и выполнена с такой конфигурацией, что она углублена с по существу дугообразной формой в направлении высоты зажимного элемента 32 так, что она находится ниже, чем зажимные выступы 33; и переходные углубления 35, при этом переходные углубления 35 выполнены с такой конфигурацией, что они проходят между канавкой 34 и зажимными выступами 33 с обеих сторон обоих концов канавки 34, определяемых в продольном направлении.

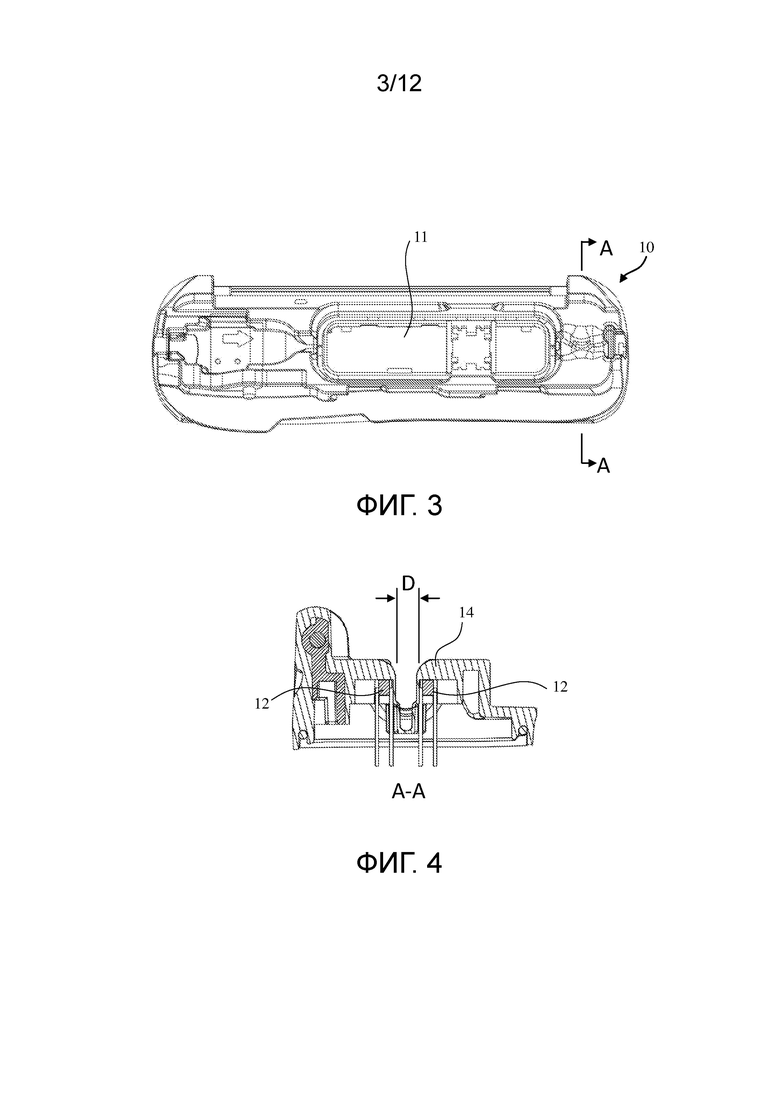

[0053] Фиг.3 схематически показывает вид сверху верхней части корпуса инфузионного устройства согласно настоящей заявке. Как показано на фиг.3, в корпусе 10 содержится насосный механизм 11, который обеспечивает приложение усилия нагнетания к инфузионной магистрали само по себе известным образом, так что жидкое лекарственное средство доставляется пациенту по инфузионной магистрали.

[0054] Фиг.4 представляет собой частичный разрез корпуса 10, выполненный по линии А-А на фиг.3. Как показано на фиг.4, корпус 10 дополнительно включает в себя два приемных элемента 14, при этом приемные элементы выполнены с возможностью взаимодействия с зажимными элементами 32 дверцы 30 насосного узла для приема инфузионной магистрали 20, установленной в корпусе 10, и ограничения смещения инфузионной магистрали 20. Верхние части приемных элементов 14 предпочтительно имеют конфигурацию с закруглением для содействия легкой вставке инфузионной магистрали между приемными элементами 14, и детектор 12 пузырьков расположен непосредственно под приемным элементом 14 и выровнен относительно приемного элемента 14 в боковом направлении. Расстояние D в боковом направлении между детекторами 12 пузырьков меньше наружного диаметра инфузионной магистрали 20.

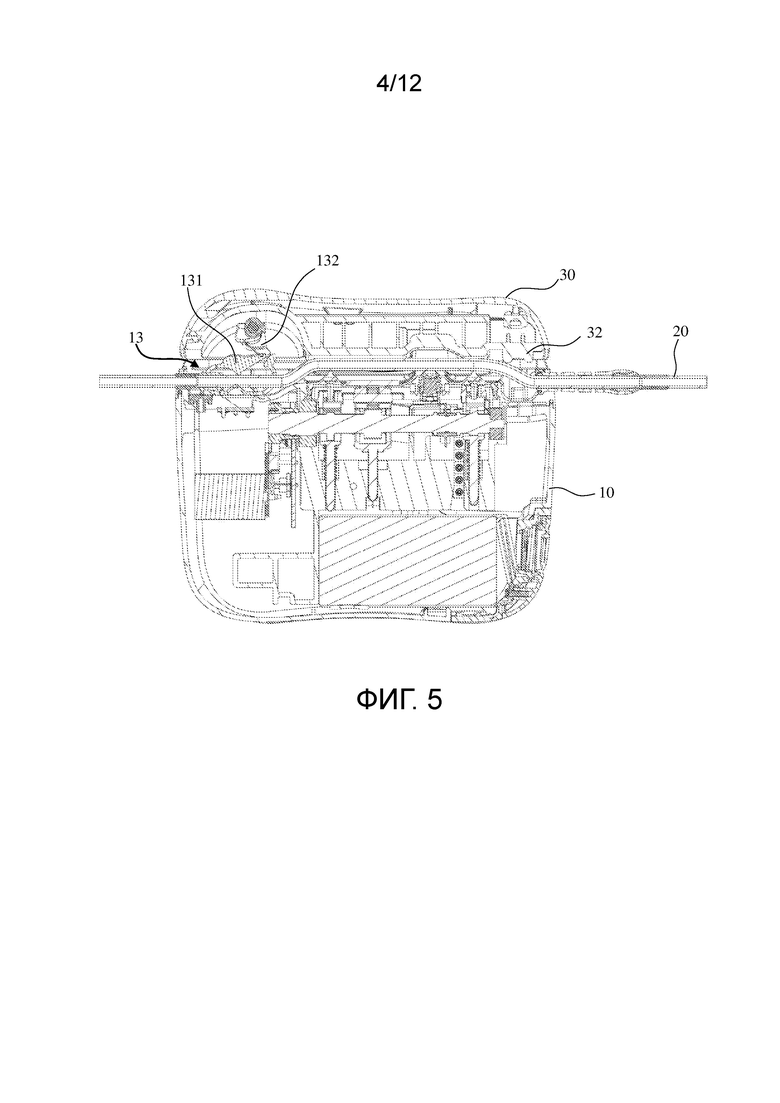

[0055] Фиг.5 схематически показывает вид в разрезе инфузионного устройства, когда зажимной элемент только входит в контакт с инфузионной магистралью, вставленной в корпус. Поскольку инфузионная магистраль 20 является гибкой и расстояние между приемными элементами 14 меньше диаметра инфузионной магистрали 20, определенная деформация с выгибанием вверх происходит при вставке инфузионной магистрали 20 между приемными элементами 14 в корпусе 10 так, чтобы она вошла в зону, в которой расположен детектор 12 пузырьков. Поскольку расстояние между приемными элементами 14 меньше наружного диаметра инфузионной магистрали 20, во время процесса вставки инфузионной магистрали 20 между приемными элементами 14 наружная стенка инфузионной магистрали 20 и боковая стенка приемных элементов 14, то есть боковая стенка в той зоне, где расположены детекторы 12 пузырьков, будут создавать большую силу трения и могут вызвать образование деформированной части инфузионной магистрали 20 и привести к такой ситуации, при которой инфузионная магистраль 20 не будет расположена в центральном месте между детекторами пузырьков.

[0056] В состоянии по фиг.5 зажимной элемент 32 дверцы 30 насосного узла только вошел в контакт с наружной стенкой инфузионной магистрали 20 и еще не воздействовал на инфузионную магистраль 20. В дальнейшем процесс принудительного смещения инфузионной магистрали 20 в заданное положение посредством зажимного элемента 32 описан со ссылкой на фиг.6А-6С. В процессе закрывания дверцы 30 насосного узла в направлении вниз зажимные выступы 33 в зажимном элементе 32 сначала входят в контакт с инфузионной магистралью 20 и поджимают инфузионную магистраль 20 вниз так, чтобы инфузионная магистраль 20 могла быть вставлена между приемными элементами 14, как описано выше. Поскольку инфузионная магистраль 20 сама обладает гибкостью, во время процесса проталкивания инфузионной магистрали 20 вниз посредством зажимных выступов 33 участок стенки инфузионной магистрали 20, деформированный с дугообразным выгибанием вверх, размещается в канавке 34 зажимного элемента 32. В процессе, в котором происходит постепенное проталкивание инфузионной магистрали 20 вниз посредством зажимных выступов 33, непрерывно образующийся деформированный участок инфузионной магистрали 20 размещается в канавке 34, посредством чего уменьшается сопротивление в процессе проталкивания инфузионной магистрали 20 вниз в заданное положение, так что зажимной элемент 32 может обеспечить проталкивание инфузионной магистрали 20 вниз в заданное положение без перекрытия инфузионной магистрали 20. В частности, когда деформированный участок инфузионной магистрали 20 является слишком большим, деформированный участок, размещенный в канавке 34, может быть дополнительно деформирован для размещения в переходных углублениях 35 (не показанных на данной фигуре).

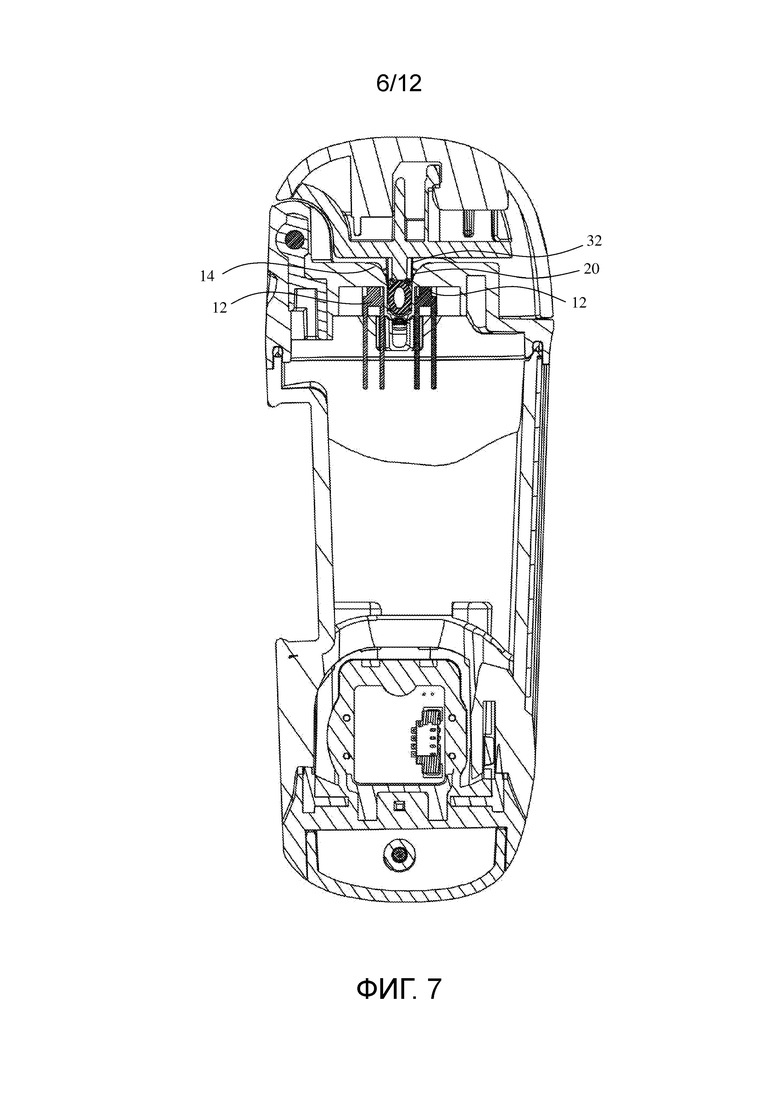

[0057] Фиг.7 схематически показывает вид в разрезе инфузионного устройства 1, когда инфузионная магистраль 20 принудительно смещена в заданное положение посредством зажимного элемента 32. Как показано на фиг.7, в этом состоянии инфузионная магистраль 20 плотно закреплена между детекторами 12 пузырьков, так что существует возможность предотвращения ситуации, при которой детекторы 12 пузырьков подают ложные сигналы тревоги вследствие наличия зазоров между детекторами 12 пузырьков.

[0058] Возвращаясь к рассмотрению фиг.5, следует отметить, что в корпусе 10 дополнительно имеется механизм 13 остановки потока жидкости. Механизм 13 остановки потока жидкости предусмотрен на другом конце корпуса 10, противоположном зажимному элементу 32, и используется для удерживания инфузионной магистрали 20, проходящей через инфузионное устройство 10, в надлежащем положении вместе с зажимным элементом 32. В то же время механизм 13 остановки потока жидкости также используется для включения и выключения потока текучей среды, проходящей по инфузионной магистрали 20. В частности, механизм 13 остановки потока жидкости включает в себя зажимной клапан 131 и рычажный элемент 132, при этом рычажный элемент 132 воздействует на верхнюю поверхность зажимного клапана 131 так, что зажимной клапан 131 деформируется между положением зажима и положением отпускания при повороте рычажного элемента 132. Следовательно, с одной стороны, механизм 13 остановки потока жидкости может ограничить смещение инфузионной магистрали 20, вставленной в него, и, с другой стороны, перед началом фактически выполняемой операции вливания, например, когда необходимо проверить целостность и провести испытание на целостность инфузионного устройства, механизм 13 остановки потока жидкости находится в его положении зажима для зажима инфузионной магистрали 20 так, чтобы предотвратить протекание медицинской текучей среды по инфузионной магистрали 20 неконтролируемым образом. Когда намереваются начать операцию вливания, механизм 13 остановки потока жидкости находится в его положении отпускания для обеспечения возможности протекания медицинской текучей среды по инфузионной магистрали 20.

[0059] Фиг.8А и 8В показывают зажимной клапан 131 в положении отпускания и положении зажима. Как показано на фиг.8А и 8В, профиль верхней поверхности зажимного клапана 131 выполнен с формой плавно изогнутой кривой. Оператор приводит в действие рычажный элемент 132 для его поворота посредством ключа, расположенного снаружи корпуса, и рычажный элемент 132 взаимодействует с верхней поверхностью зажимного клапана 131 по посадке скольжения, так что свободный конец 130 зажимного клапана 131 приводится в движение для перемещения вниз для зажима инфузионной магистрали 20 и зажимается в положении зажима, показанном на фиг.8В, посредством стопора 133. Зажимной клапан 131 может сдавливать инфузионную магистраль 20 для перекрытия потока медицинской текучей среды в инфузионной магистрали 20. При открытии зажимного клапана 131 оператор может, например, переключить стопор 133 посредством элемента, предусмотренного снаружи корпуса, и повернуть ключ для приведения рычажного элемента 132 во вращательное движение в противоположном направлении, посредством чего зажимной клапан 131 будет переведен в положение отпускания, показанное на фиг.8А, в котором зажимной клапан 131 обеспечивает возможность протекания медицинской текучей среды по инфузионной магистрали 20. Поскольку верхняя поверхность зажимного клапана 131 имеет конфигурацию с плавной изогнутостью, контакт при скольжении рычажного элемента 132 по верхней поверхности зажимного клапана может быть реализован более плавно во время процесса открытия и закрытия зажимного клапана 131, и ухудшение состояния компонентов, вызываемое износом зажимного клапана, может быть меньшим.

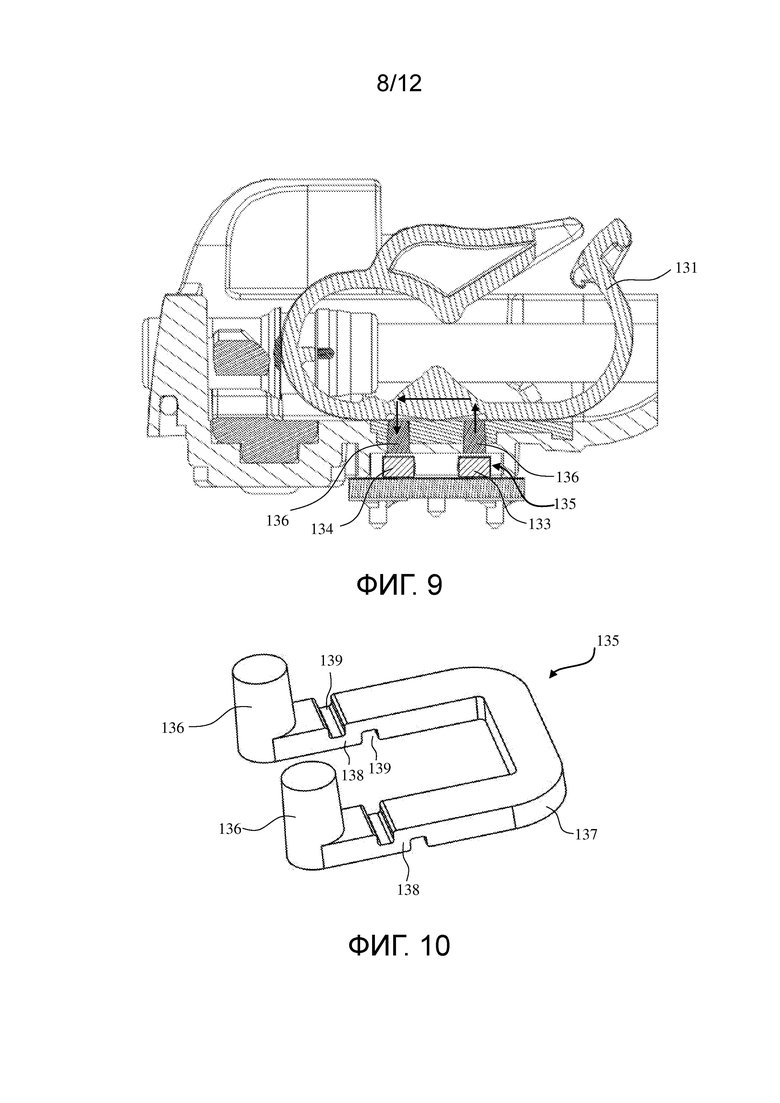

[0060] Для того чтобы оператор мог легче удостовериться в том, что механизм 13 остановки потока жидкости расположен надлежащим образом в корпусе 10, механизм 13 остановки потока жидкости дополнительно включает в себя инфракрасное устройство распознавания, которое смонтировано под зажимным клапаном 131. Фиг.9 схематически показывает инфракрасное устройство распознавания в собранном состоянии на виде с частичным разрезом. Инфракрасное устройство распознавания включает в себя инфракрасный передатчик 133, инфракрасный приемник 134 и световод 135 инфракрасного диапазона. Как показано на фиг.9, инфракрасный передатчик 133 излучает инфракрасный свет в направлении вверх, и инфракрасный свет проходит через два световодных колоннообразных элемента 136 световода 135 инфракрасного диапазона и нижнюю часть зажимного клапана в направлении пути света, показанном стрелкой на фигуре, и доходит до инфракрасного приемника 134. Посредством инфракрасного сигнала, принимаемого инфракрасным приемником 134, оператор может легко проверить, расположен ли зажимной клапан 131 правильным образом в корпусе 10.

[0061] Фиг.10 схематически показывает вид в перспективе световода 135 инфракрасного диапазона. Как показано на фиг.10, световод 135 инфракрасного диапазона включает в себя два световодных колоннообразных/стержнеобразных элемента 136 и соединительный элемент 137, соединяющий два световодных стержнеобразных элемента, при этом конструктивный элемент 138, препятствующий прохождению света, расположен рядом с двумя концами соединительного элемента 137, соседними со световодными колоннообразными элементами 136, посредством чего предотвращаются и уменьшаются потери при прохождении инфракрасного света вдоль соединительного элемента 137 и увеличивается количество света, проходящего в световоде 135 черед два световодных колоннообразных элемента 136. В варианте осуществления по фиг.10 каждый конструктивный элемент 138, препятствующий прохождению света, выполнен в виде двух канавок 139, которые образованы в местах, в которых верхняя поверхность и нижняя поверхность соединительного элемента 137 расположены зигзагообразно, и проходят на всей ширине соединительного элемента 137. Глубина каждой канавки 132 может составлять от половины до 2/3 толщины соединительного элемента 137, так что боковой профиль конструктивного элемента 138, препятствующего прохождению света, является S-образным. При данной конструкции конструктивного элемента 138, препятствующего прохождению света, может быть уменьшено распространение инфракрасных сигналов в нежелательном направлении, так что инфракрасный свет из инфракрасного передатчика 133 может проходить в инфракрасный приемник 134 только по оптическому пути, показанному стрелкой на фиг.9, что облегчает для оператора точное определение того, установлен ли зажимной клапан 31 в заданном положении.

[0062] При данной конструкции можно образовать световод 135 инфракрасного диапазона в виде одной детали из одного и того же материала, например, как одного целого, при этом будет обеспечиваться распространение света только через световодный колоннообразный элемент 136 в световоде 135 инфракрасного диапазона. Это позволяет уменьшить затраты на изготовление и сложность изготовления световода инфракрасного диапазона.

[0063] Кроме того, для гарантирования фиксации инфузионной магистрали 20 в заданном положении в корпусе 10 помимо вышеупомянутых компонентов, предназначенных для ограничения смещения инфузионной магистрали 20, в корпусе 10 дополнительно предусмотрен фиксирующий элемент 15, предназначенный для фиксации и ограничения смещения инфузионной магистрали 20. Фиг.11А и 11В схематически показывают фиксирующий элемент 15 и корпус 10 инфузионного устройства 1 в разделенном и соединенном состояниях. Фиксирующий элемент 15 расположен снаружи механизма 13 остановки потока жидкости и имеет упругие ножки 151 на обеих сторонах фиксирующего элемента 15, и нижняя часть фиксирующего элемента 15 выполнена с фасонной конструкцией, которая соответствует соответствующей части корпуса 10, предназначенной для соединения с фиксирующим элементом 15. В процессе присоединения фиксирующего элемента 15 к корпусу 10 фиксирующий элемент 15 присоединяют к корпусу 10 посредством соединения с помощью термоплавкого клея вместо традиционного винтового соединения, что улучшает характеристики водонепроницаемости соединения и обеспечивает уменьшение числа соединительных деталей в корпусе 10, посредством чего уменьшается масса корпуса 10 и снижаются производственные затраты.

[0064] Как показано на фиг.12А-12С, в процессе вставки инфузионной магистрали 20 в фиксирующий элемент 15 с защелкиванием упругие ножки 151 могут упруго деформироваться для зажима и фиксации инфузионной магистрали в фиксирующем элементе 15, что гарантирует то, что инфузионная магистраль будет зафиксирована в заданном положении в корпусе 10, и облегчает для оператора установление того, что инфузионная магистраль была зафиксирована в заданном положении в фиксирующем элементе 15.

[0065] Кроме того, возвращаясь к фиг.1, следует отметить, что инфузионное устройство 1 дополнительно включает в себя узел 16 с громкоговорителем, предназначенный для выдачи предупредительного сигнала оператору при обнаружении ненормального режима вливания. Фиг.13А схематически показывает выполненный с пространственным разделением элементов вид в перспективе узла 16 с громкоговорителем. Как показано на данной фигуре, узел 16 с громкоговорителем включает в себя: закрывающий элемент 162 крышки батарейного отсека, при этом закрывающий элемент 162 крышки батарейного отсека расположен в самой наружной части узла 16 с громкоговорителем и используется для закрывания узла 16 с громкоговорителем, и закрывающий элемент 162 крышки батарейного отсека выполнен с двумя соединительными выступами 161, выступающими и проходящими с одной стороны закрывающего элемента 162 крышки батарейного отсека; громкоговоритель 163; основание 164 крышки батарейного отсека, при этом основание 164 крышки батарейного отсека используется для приема таких компонентов, как громкоговоритель 163, закрывающий элемент 162 крышки батарейного отсека и непоказанная батарея, и основание 164 крышки батарейного отсека выполнено с приемным углублением, предназначенным для приема соединительного выступа 161; и соединительную деталь 165, при этом соединительная деталь 165 используется так, что она проходит через закрывающий элемент 162 крышки батарейного отсека и основание 164 крышки батарейного отсека для обеспечения жесткого соединения данных двух элементов.

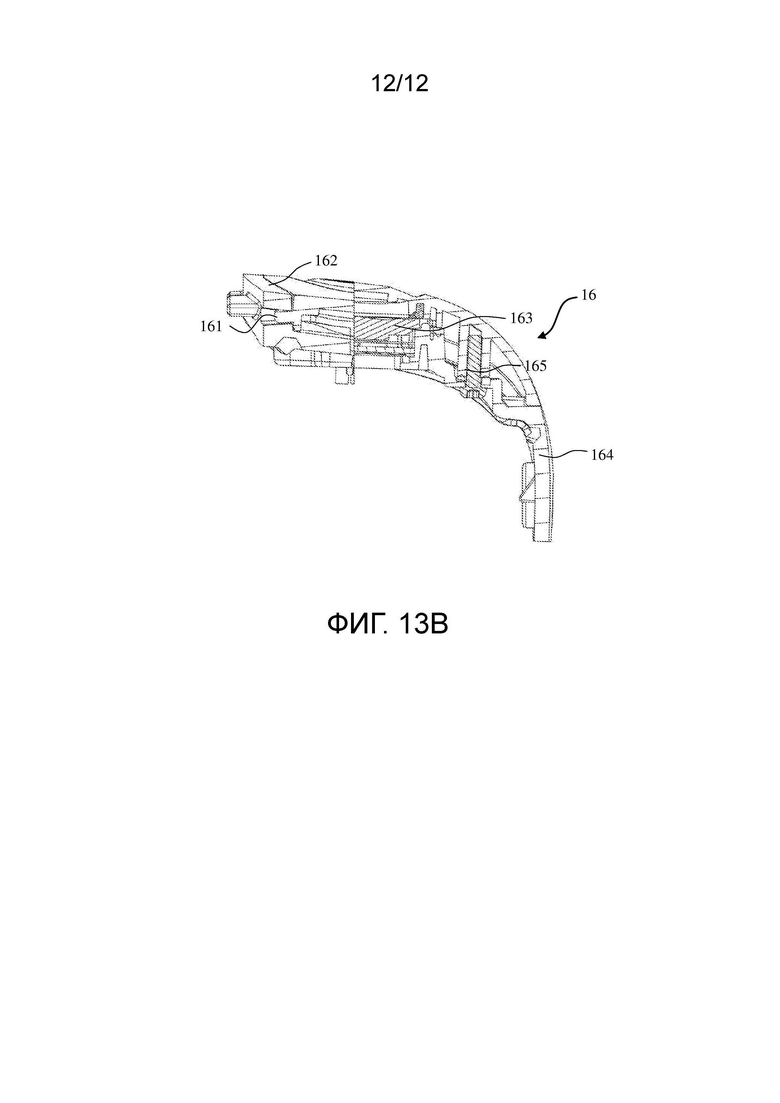

[0066] Как показано на фиг.13В, в собранном состоянии узла 16 с громкоговорителем закрывающий элемент 162 крышки батарейного отсека жестко соединен с основанием 164 крышки батарейного отсека посредством двух соединительных выступов 161 и соединительной детали 165, расположенных на сторонах закрывающего элемента 162 крышки батарейного отсека, и громкоговоритель 163 также неподвижно зажат между закрывающим элементом 162 крышки батарейного отсека и основанием 164 крышки батарейного отсека. В результате узел 16 с громкоговорителем собирают при условии, что требуется только одна соединительная деталь (то есть в данном случае соединительная деталь 165). Это приводит к дополнительному уменьшению числа соединительных деталей в инфузионном устройстве, посредством чего обеспечивается экономия затрат на производство и уменьшается сложность сборки и изготовления. Следует отметить, что в проиллюстрированном варианте осуществления соединительная деталь 165 представляет собой соединительный элемент в виде болта, но соединительная деталь 165 также может иметь вид других соединительных элементов, пригодных для соединения закрывающего элемента 162 крышки батарейного отсека и основания 164 крышки батарейного отсека.

[0067] Как упомянуто выше, в данной заявке раскрыты некоторые варианты осуществления и указаны некоторые возможные альтернативные варианты, и все эти упомянутые технические решения находятся в пределах объема охраны данной заявки. Кроме того, некоторые очевидные модификации, предложенные средними специалистами в данной области техники, также должны находиться в пределах объема охраны настоящей заявки.

[0068] Хотя настоящая заявка была описана со ссылкой на иллюстративный вариант осуществления, следует понимать, что настоящая заявка не ограничена конкретными вариантами осуществления/примерами, подробно описанными и проиллюстрированными в данном документе. Специалист в данной области техники может выполнить различные модификации иллюстративного варианта осуществления без отхода от объема, определяемого формулой изобретения.

Изобретение относится к инфузионным устройствам, предназначенным для доставки медицинскых текучих сред, таких как лекарственные препараты или питательные растворы, пациентам. Инфузионное устройство содержит корпус и дверцу насосного узла. Корпус выполнен с возможностью приема инфузионной магистрали и содержит насосный механизм. Насосный механизм выполнен с возможностью обеспечения протекания медицинской текучей среды через инфузионную магистраль, вставленную в корпус. Дверца насосного узла выполнена с возможностью ее соединения с корпусом для закрывания корпуса и выполнена с возможностью фиксации инфузионной магистрали на месте в корпусе. Дверца насосного узла содержит зажимной элемент. Зажимной элемент имеет зажимные выступы и канавку. Зажимные выступы выполнены на обоих концах зажимного элемента, вдоль продольного направления зажимного элемента. Верхние поверхности зажимных выступов имеют такую форму, чтобы обеспечивать возможность приема инфузионной магистрали. Канавка расположена в промежуточном месте между зажимными выступами и выполнена с возможностью углубления в направлении высоты зажимного элемента так, что она находится ниже, чем зажимные выступы. Изобретение обеспечивает возможность хорошей фиксации инфузионной магистрали в заданном положении в инфузионном устройстве, не вызывая перекрытия инфузионной магистрали, позволяет более точно обнаруживать пузырьки в инфузионной магистрали, может обеспечить точное позиционирование механизма остановки потока жидкости, механизм остановки потока жидкости функционирует более плавно и не изнашивается во время процесса открывания и закрывания. 10 з.п. ф-лы, 13 ил.

1. Инфузионное устройство (1), отличающееся тем, что инфузионное устройство (1) содержит:

корпус (10), при этом корпус (10) выполнен с возможностью приема инфузионной магистрали (20) и содержит насосный механизм (11), при этом насосный механизм (11) выполнен с возможностью обеспечения протекания медицинской текучей среды через инфузионную магистраль (20), вставленную в корпус (10);

дверцу (30) насосного узла, при этом дверца (30) насосного узла выполнена с возможностью ее соединения с корпусом (10) для закрывания корпуса (10) и выполнена с возможностью фиксации инфузионной магистрали (20) на месте в корпусе (10), при этом дверца (30) насосного узла содержит зажимной элемент (32), при этом зажимной элемент (32) имеет зажимные выступы (33), выполненные на обоих концах зажимного элемента (32), вдоль продольного направления зажимного элемента (32), и при этом верхние поверхности зажимных выступов (33) имеют такую форму, чтобы обеспечивать возможность приема инфузионной магистрали (20); и канавку (34), при этом канавка (34) расположена в промежуточном месте между зажимными выступами (33) и выполнена с возможностью углубления в направлении высоты зажимного элемента (32) так, что она находится ниже, чем зажимные выступы (33).

2. Инфузионное устройство (1) по п.1, отличающееся тем, что зажимной элемент (32) дополнительно имеет переходные углубления (35), выполненные с возможностью прохождения между канавкой (34) и зажимными выступами (33) от обеих сторон обоих концов канавки (34), в продольном направлении.

3. Инфузионное устройство (1) по п.1 или 2, отличающееся тем, что корпус (10) инфузионного устройства (1) дополнительно содержит детекторы (12) пузырьков, при этом детекторы (12) пузырьков расположены с обеих сторон инфузионной магистрали (20), вставленной в корпус (10).

4. Инфузионное устройство (1) по п.3, отличающееся тем, что расстояние между детекторами (12) пузырьков меньше диаметра инфузионной магистрали (20).

5. Инфузионное устройство (1) по п.4, отличающееся тем, что корпус (10) содержит механизм (13) остановки потока жидкости, при этом механизм (13) остановки потока жидкости содержит: зажимной клапан (131), который может деформироваться между положением зажима и положением отпускания, при этом в положении зажима зажимной клапан (131) сдавливает инфузионную магистраль (20), проходящую через зажимной клапан (131), для перекрытия потока медицинской текучей среды в инфузионной магистрали (20) и в положении отпускания зажимной клапан (131) обеспечивает возможность протекания медицинской текучей среды по инфузионной магистрали (20), при этом профиль верхней поверхности зажимного клапана (131) представляет собой плавно изогнутую кривую; рычажный элемент (132), при этом рычажный элемент (132) может быть приведен в действие для воздействия на верхнюю поверхность зажимного клапана (131) для переключения зажимного клапана (131) между положением зажима и положением отпускания.

6. Инфузионное устройство (1) по п.5, отличающееся тем, что механизм (13) остановки потока жидкости содержит инфракрасное устройство распознавания и инфракрасное устройство распознавания содержит инфракрасный передатчик (133), инфракрасный приемник (134) и световод (135) инфракрасного диапазона, при этом световод (135) инфракрасного диапазона содержит: два стержнеобразных элемента (136) световода, при этом два стержнеобразных элемента (136) световода расположены соответственно непосредственно над инфракрасным передатчиком (133) и инфракрасным приемником (134), и соединительный элемент (137), при этом соединительный элемент (137) соединяет два стержнеобразных элемента (136) световода.

7. Инфузионное устройство (1) по п.6, отличающееся тем, что соединительный элемент (137) дополнительно содержит конструктивный элемент (138), препятствующий прохождению света, и конструктивный элемент (138), препятствующий прохождению света, выполнен в виде двух канавок (139), образованных на двух противоположных поверхностях соединительного элемента (137), и канавки (139) проходят вдоль направления ширины соединительного элемента (137) и расположены в шахматном порядке друг относительно друга, так что боковой профиль конструктивного элемента (138), препятствующего прохождению света, является S-образным.

8. Инфузионное устройство (1) по п.7, отличающееся тем, что световод (135) инфракрасного диапазона представляет собой компонент в виде одной детали, образованный интегральным формованием.

9. Инфузионное устройство (1) по п.1 или 2, отличающееся тем, что корпус (10) дополнительно содержит фиксирующий элемент (15) для приема инфузионной магистрали (20), и фиксирующий элемент (15) имеет упругие ножки (151) на двух сторонах фиксирующего элемента (151), и при вставке инфузионной магистрали (20) в фиксирующий элемент (15) упругие ножки (151) упруго деформируются так, что инфузионная магистраль (20) зажимается в фиксирующем элементе (15).

10. Инфузионное устройство (1) по п.9, отличающееся тем, что нижняя часть фиксирующего элемента (15) выполнена с фасонной конструкцией, которая соответствует соответствующей части корпуса (10), предназначенной для соединения с фиксирующим элементом (15), и фиксирующий элемент (15) присоединен к корпусу (10) посредством соединения с помощью термоплавкого клея.

11. Инфузионное устройство (1) по п.1 или 2, отличающееся тем, что оно дополнительно содержит узел (16) с громкоговорителем, при этом узел (16) с громкоговорителем содержит: закрывающий элемент (162) крышки батарейного отсека, при этом закрывающий элемент (162) крышки батарейного отсека расположен в верхней части узла (16) с громкоговорителем и закрывающий элемент (162) крышки батарейного отсека выполнен с двумя соединительными выступами (161), выступающими и проходящими с одной стороны закрывающего элемента (162) крышки батарейного отсека; громкоговоритель (163); основание (164) крышки батарейного отсека, при этом основание (164) крышки батарейного отсека выполнено с возможностью приема закрывающего элемента (162) крышки батарейного отсека и громкоговорителя (163) и основание (164) крышки батарейного отсека выполнено с приемным углублением, предназначенным для приема соединительного выступа (161); и соединительную деталь (165), при этом соединительная деталь (165) проходит через закрывающий элемент (162) крышки батарейного отсека и основание (164) крышки батарейного отсека для обеспечения жесткого соединения закрывающего элемента (162) крышки батарейного отсека и основания (164) крышки батарейного отсека.
