Способ усиления балок Советский патент 1984 года по МПК E04C3/10

1

to

00

СП

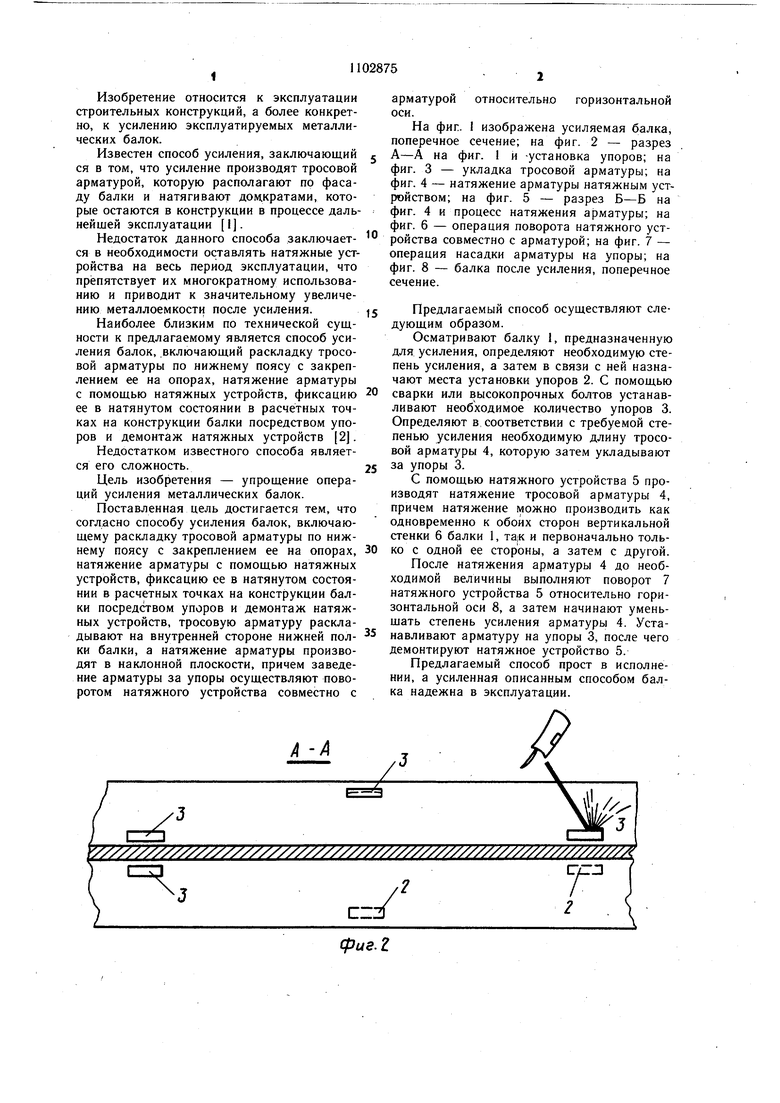

cpi/г. i Изобретение относится к эксплуатации строительиых коиструкций, а более коикретно, к усилению эксплуатируемых металлических балок. Известен способ усиления, заключающий ся в том, что усиление производят тросовой арматурой, которую располагают по фасаду балки и натягивают домкратами, которые остаются в конструкции в процессе дальнейшей эксплуатации I. Недостаток данного способа заключается в необходимости оставлять натяжные устройства на весь период эксплуатации, что препятствует их многократному использованию и приводит к значительному увеличению металлоемкости после усиления. Наиболее близким по технической сущности к предлагаемому является способ усиления балок, .включающий раскладку тросовой арматуры по нижнему поясу с закреплением ее на опорах, натяжение арматуры с помощью натяжных устройств, фиксацию ее в натянутом состоянии в расчётных точках на конструкции балки посредством упоров и демонтаж натяжных устройств 2. Недостатком известного способа является его сложность. Цель изобретения - упрощение операций усиления металлических балок. Поставленная цель достигается тем, что согласно способу усиления балок, включающему раскладку тросовой арматуры по нижнему поясу с закреплением ее на опорах, натяжение арматуры с помощью натяжных устройств, фиксацию ее в натянутом состоянии в расчетных точках на конструкции балки посредством упоров и демонтаж натяжных устройств, тросовую арматуру раскладывают на внутренней стороне нижней полки балки, а натяжение арматуры производят в наклонной плоскости, причем заведение арматуры за упоры осуществляют поворотом натяжного устройства совместно с арматурой относительно горизонтальной оси. На фиг. I изображена усиляемая балка, поперечное сечение; на фиг. 2 - разрез А-А на фиг. 1 и -установка упоров; на фиг. 3 - укладка тросовой арматуры; на фиг. 4 - натяжение арматуры натяжным устройством; на фиг. 5 - разрез Б-Б на фиг. 4 и процесс натяжения арматуры; на фиг. 6 - операция поворота натяжного устройства совместно с арматурой; на фиг. 7 - операция насадки арматуры на упоры; на фиг. 8 - балка после усиления, поперечное сечение. Предлагаемый способ осуществляют следующим образом. Осматривают балку 1, предназначенную для усиления, определяют необходимую степень усиления, а затем в связи с ней назначают места установки упоров 2. С помощью сварки или высокопрочных болтов устанавливают необходимое количество упоров 3. Определяют в, соответствии с требуемой степенью усиления необходимую длину тросовой арматуры 4, которую затем укладывают за упоры 3. С помощью натяжного устройства 5 производят натяжение тросовой арматуры 4, причем натяжение можно производить как одновременно к обоих сторон вертикальной стенки 6 балки 1, та|К и первоначально только с одной ее стороны, а затем с другой. После натяжения арматуры 4 до необходимой величины выполняют поворот 7 натяжного устройства 5 относительно горизонтальной оси 8, а затем начинают уменьшать степень усиления арматуры 4. Устанавливают арматуру на упоры 3, после чего демонтируют натяжное устройство 5. Предлагаемый способ прост в исполнении, а усиленная описанным способом балка надежна в эксплуатации.

4-Х1

(pus.l

Г

cz/

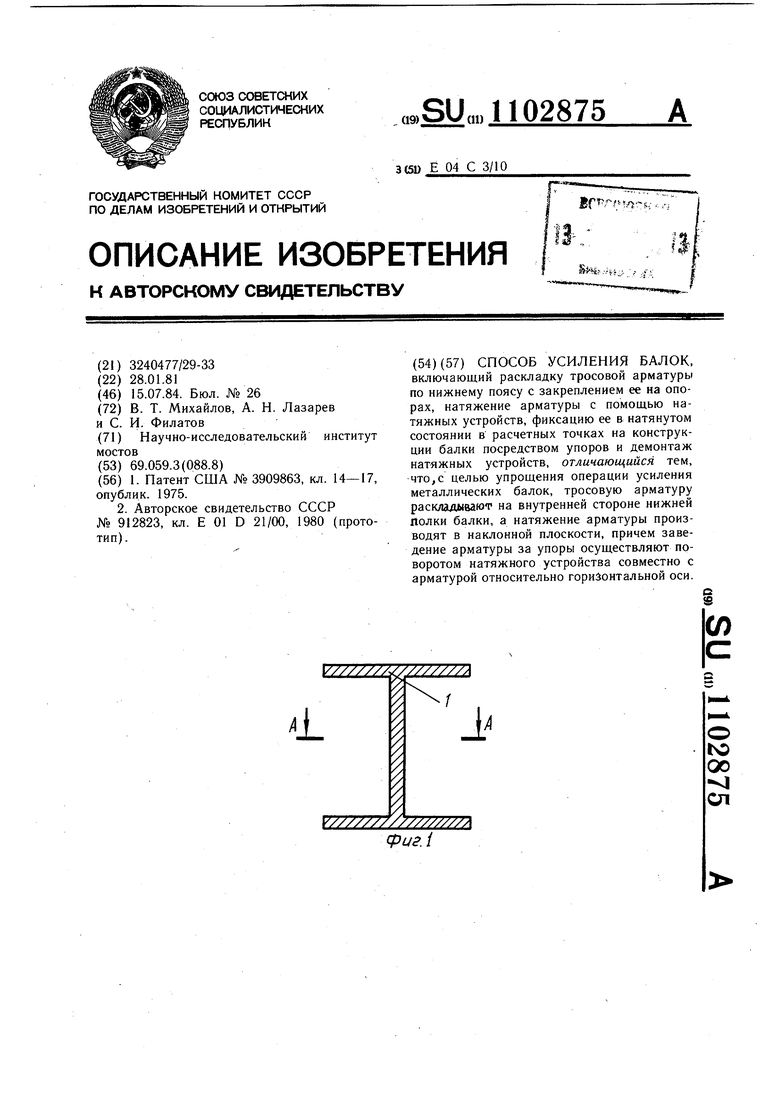

СПОСОБ УСИЛЕНИЯ БАЛОК, включающий раскладку тросовой арматуры по нижнему поясу с закреплением ее на опорах, натяжение арматуры с помощью натяжных устройств, фиксацию ее в натянутом состоянии в расчетных точках на конструкции балки посредством упоров и демонтаж натяжных устройств, отличающийся тем, что,с целью упрощения операции усиления металлических балок, тросовую арматуру раскладывают на внутренней стороне нижней полки балки, а натяжение арматуры производят в наклонной плоскости, причем заведение арматуры за упоры осуществляют поворотом натяжного устройства совместно с арматурой относительно горизонтальной оси.

Y//////////7//////A

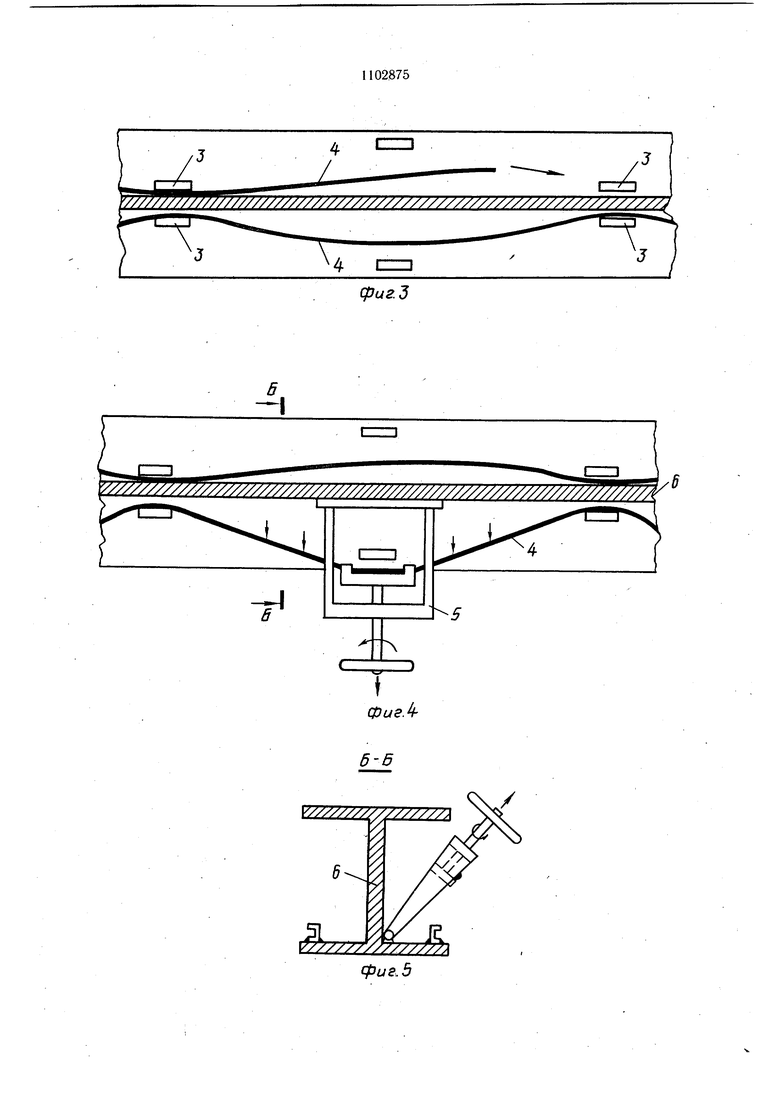

fpue.5

ZZZZZZZZZTZZZZZZZ

//////////// / 77(

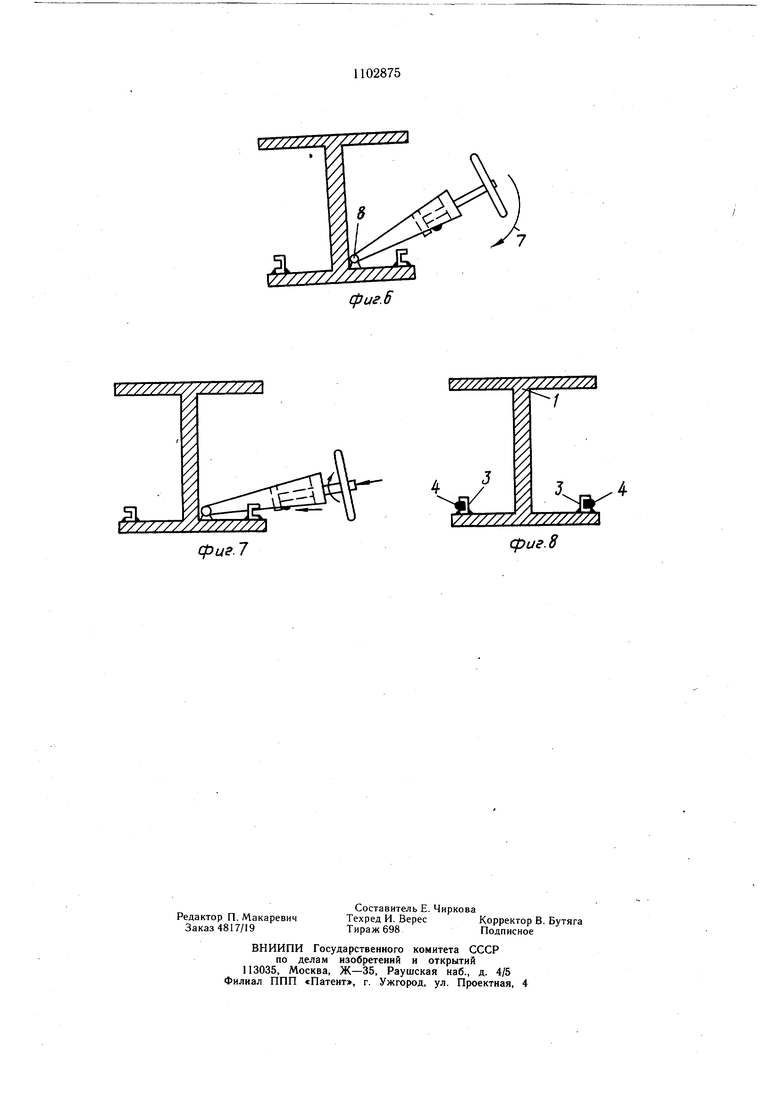

cpu.7

фиг.8
