Протез стопы Советский патент 1985 года по МПК A61F2/60

Изобретение относится к области меди-. ЦП некой техники, в частности к протезированию, и может применяться для ортопедического снабжения инвалидов с ампутационными дефектами стоп.

Известен протез стопы, содержащий приемную гильзу и оболочку 1.

Однако этот протез не может быть использован при коротких культях.

Известен также протеЗ стопы, содержащий приемник культи с передним клапаном, носок и пробковый вкладыш, закрепленные на стельке, а также оболочку. Стелька усилена металлической пластиной 2.

Однако известный протез не позволяет инвалиду ходить без обуви, не косметичен, протез нельзя использовать при купании.

Целью изобретения является повышение плавности переката при ходьбе.

Поставленная цель достигается тем, что в протезе стопы, содержащем приемник культи, закрепленный на стельке, и оболочку, последняя выполнена монолитной, а стелька и приемник - в виде арматуры оболочки,- при этом стелька расположена между пяточной областью и зоной плюснефаланговых суставов.

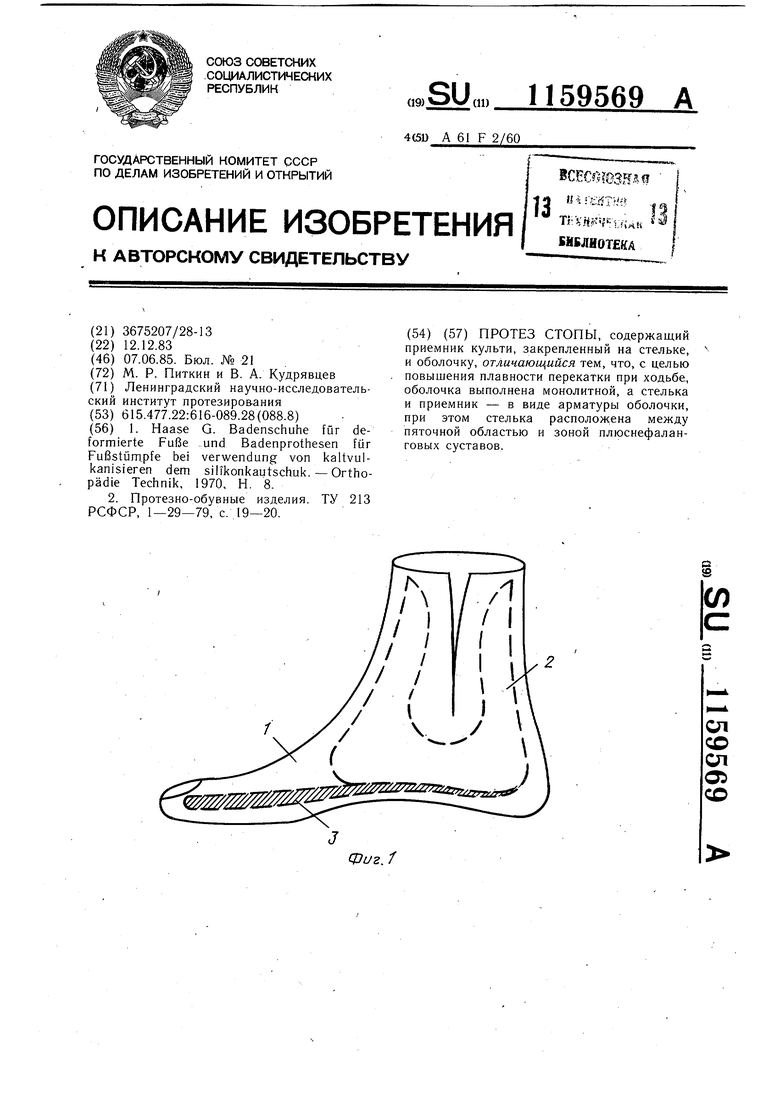

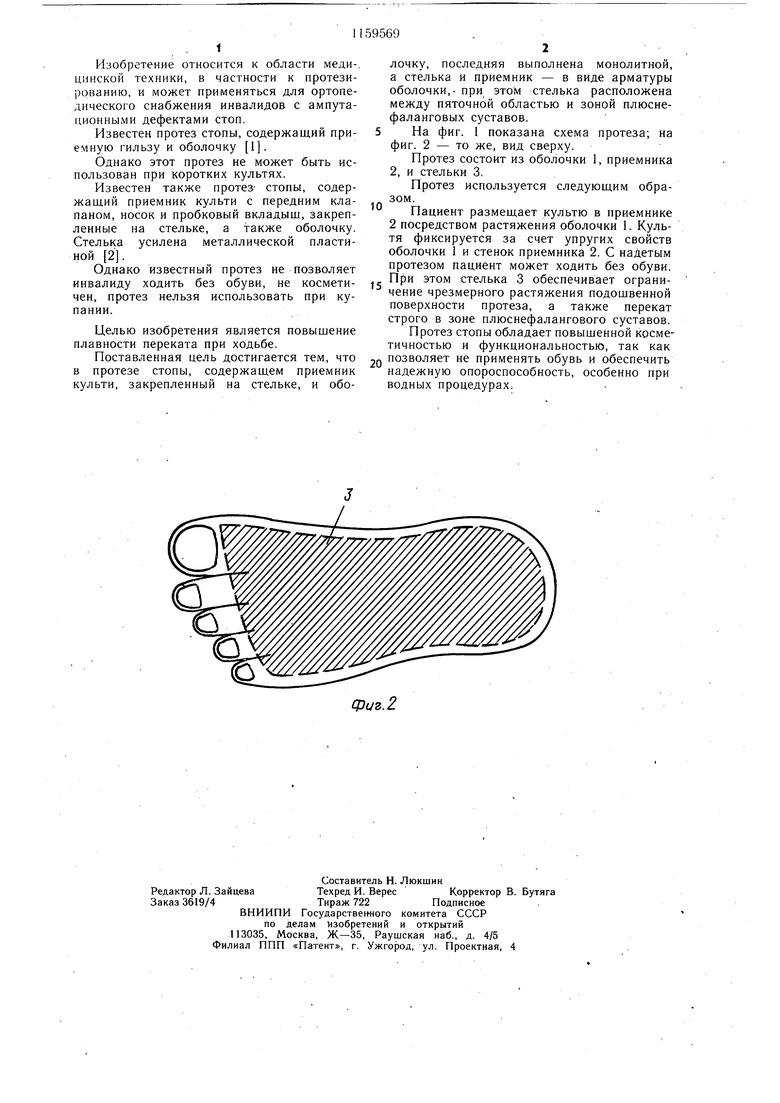

На фиг. 1 показана схема протеза; на фиг. 2 - то же, вид сверху.

Протез состоит из оболочки 1, приемника 2, и стельки 3.

Протез используется следующим образом.

Пациент размещает культю в приемнике 2 посредством растяжения оболочки 1. Культя фиксируется за счет упругих свойств оболочки 1 и стенок приемника 2. С надетым протезом пациент может ходить без обуви. При этом стелька 3 обеспечивает ограничение чрезмерного растяжения подошвенной поверхности протеза, а также перекат строго в зоне плюснефалангового суставов.

Протез стопы обладает повышенной косметичностью и функциональностью, так как Q позволяет не применять обувь и обеспечить надежную опороспособность, особенно при водных процедурах.

ПРОТЕЗ СТОПЫ, содержащий приемник культи, закрепленный на стельке, и оболочку, отличающийся тем, что, с целью повышения плавности перекатки при ходьбе, оболочка выполнена монолитной, а стелька и приемник - в виде арматуры оболочки, при этом стелька расположена между пяточной областью и зоной плюснефаланговых суставов. (Л сд QD сл 05 СО
