Функционально косметический протез стопы при врожденной и приобретенной патологии Российский патент 2025 года по МПК A61F2/66 A61F2/78

Изобретение относится к области медицинской техники, а именно к протезированию и техническим средствам реабилитации пациентов, имеющим усечения нижних конечностей на уровне переднего отдела стоп разной степени тяжести.

Известны цельные протезы стопы, применяющиеся при ее полном отсутствии, отличающиеся тем, что изготовленная стопа фиксируется втулкой к гильзе протеза голени патент 2620354, заявка 2016104603, приоритет 11.02.2016, опубл. 24.05.2017, Бюл. №15, и протез стопы, выполненный из пластичного материала по индивидуальному слепку стопы, предусматривающий индивидуальную корректировку нагрузки на все сегменты стопы в необходимых долях ее распределения, заявка №2023124427, приоритет 21.09.2023.

Протез стопы, с внутренней полостью, служащий для связи ее с культей голени пользователя с упругим элементом стопы и криволинейный упругим пяточным опорным элементом патент 2751560, заявка: 2020121472, приоритет от 29.06.2020 г., опубл. 14.07.2021 г. Бюл. №21, протез стопы с использованием опорной площадки, сформированной для коррекции варусного или вальгусного положения недоразвитого переднего отдела стопы и создания индивидуального угла наклона закладной силиконовой стельки, заявка №2023124427, приоритет 21.09.2023.

Осуществляет опорную функцию конечности, с использованием функциональных возможностей динамических движений на уровне переднего отдела стопы.

Задачей изобретения является создание функционально-косметического протеза стопы, простого и надежного в использовании, позволяющего улучшить стереотип походки, корректировать нагрузку на головки сохранных плюсневых костей и предохраняющего от прогрессирования деформаций пальцев при редукционных пороках развития и последствиях травмы, повышающего функциональные возможности порочно сформированного переднего отдела стопы при ходьбе и иных движениях (в виде переката стопы в момент фазы шага и плюсне-пальцевого переката при опоре на «носок» или ходьбе на «цыпочках»).

Технический результат достигается за счет того, что протез, в том числе, его передний отдел - приемная гильза (вставка), крепящаяся за счет пилотов на основании плюсневых костей, восполняющая недостающий сегменты (пальцы стопы), выполнен из пластичного материала по индивидуальному слепку (скан) стопы и предусматривает индивидуальную корректировку нагрузки на головки плюсневых костей имеющихся пальцев и прочие сегменты стопы при развитии вторичных деформаций в необходимых долях ее распределения использованием опорной площадки, сформированной для коррекции варусного, вальгусного, супинационного или пронационного положения недоразвитого (или при посттравматическом дефекте) переднего отдела стопы и создания индивидуального угла наклона закладной силиконовой стельки, внутри которой располагается карбоновая пластина для упругости (жесткости) основания протеза, изготавливается индивидуальный протез (косметическая стопа-перчатка (приемная гильза) для ног).

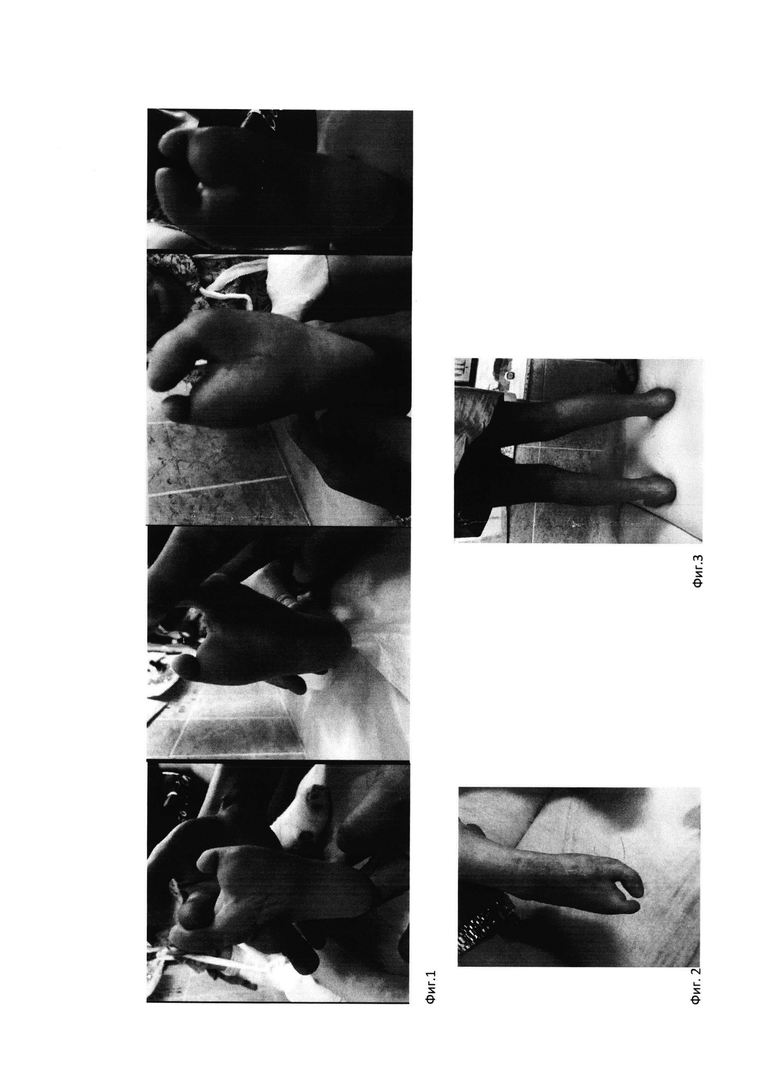

Редукционный Порок развития переднего отдела левой стопы - пациентка С.

Фиг. 1 вид стоп с подошвы;

Фиг. 2. вид стоп с тыльной поверхности;

Фиг. 3 вид стоп сзади.

Индивидуальный протез из силиконового материала при редукционном пороке развития ее переднего отдела (врожденная расщепленная стопа тяжелой степени) с приемной гильзой, надевающейся на сохраненную часть стопы с целью увеличения площади опоры на передний отдел стопы за счет формирования недостающих пальцев (восстановление ширины и длины переднего отдела) и восстановления плюсне-пальцевого переката - вид сбоку.

Преимущества изобретения заключаются том, что оно не только позволяет осуществлять перекат стопы, но и способствует ходьбе на «цыпочках» вследствие сформированного переднего отдела.

Функционально-косметический протез увеличивает опороспособность стопы и нижней конечности в целом, позволяет использовать стандартную, обувь без использования ортопедической обуви индивидуального изготовления со вставным башмачком, придает стопе удовлетворительный косметический вид, полностью повторяет форму и метрические параметры здоровой стопы, не причиняет дискомфорта при использовании, в виду эластичности материала (силикон), из которого он изготавливается.

Изобретение относится к медицинской технике, а именно к функционально косметическому протезу стопы с усечением на уровне переднего отдела. В протезе передний отдел протеза выполнен в виде приемной гильзы, выполненной с возможностью надевания на стопу и с возможностью крепления посредством пелотов на основании плюсневых костей, восполняющей недостающие сегменты стопы, выполненных из пластичного материала по индивидуальному слепку стопы, и выполненной с возможностью индивидуальной корректировки нагрузки на головки плюсневых костей имеющихся пальцев и сегментов стопы при развитии вторичных деформаций в долях распределения нагрузки, с использованием опорной площадки, сформированной для коррекции варусного, вальгусного, супинационного или пронационного положения переднего отдела стопы. Опорная площадка выполнена с возможностью создания индивидуального угла наклона закладной силиконовой стельки, внутри которой расположена карбоновая пластина для упругости основания протеза. Техническим результатом является улучшение стереотипа походки, корректировка нагрузки на головки сохранных плюсневых костей и предохранение от прогрессирования деформаций пальцев при редукционных пороках развития и последствиях травмы, повышение функциональных возможностей порочно сформированного переднего отдела стопы при ходьбе и иных движениях. 3 ил.

Функционально косметический протез стопы с усечением на уровне переднего отдела, в котором передний отдел протеза выполнен в виде приемной гильзы, выполненной с возможностью надевания на стопу и с возможностью крепления посредством пелотов на основании плюсневых костей, восполняющей недостающие сегменты стопы, выполненных из пластичного материала по индивидуальному слепку стопы, и выполненной с возможностью индивидуальной корректировки нагрузки на головки плюсневых костей имеющихся пальцев и сегментов стопы при развитии вторичных деформаций в долях распределения нагрузки, с использованием опорной площадки, сформированной для коррекции варусного, вальгусного, супинационного или пронационного положения переднего отдела стопы и создания индивидуального угла наклона закладной силиконовой стельки, внутри которой расположена карбоновая пластина для упругости основания протеза.
