Индивидуальный функциональный протез недоразвитого переднего отдела стопы Российский патент 2025 года по МПК A61F2/66

Изобретение относится к области медицинской техники, а именно к протезированию и техническим средствам реабилитации пациентов, имеющим усечения нижних конечностей на уровне переднего отдела стоп разных уровней.

Известны цельные протезы стопы, применяющиеся при ее полном отсутствии, отличающиеся тем, что изготовленная стопа фиксируется втулкой к гильзе протеза голени патент 2620354, заявка 2016104603, приоритет 11.02.2016, опубликован 24.05. 2017, Бюл. 15.

Протез стопы, с внутренней полостью, служащий для связи ее с культей голени пользователя с упругим элементом стопы и криволинейный упругим пяточным опорным элементом патент 2751560, заявка: 2020121472, приоритет от 29.06.2020 г., опубликован 14.07.2021 г. Бюл. 21.

Осуществляет опорную функцию конечности, без использования функциональных возможностей динамических движений на уровне среднего отдела стопы.

Задачей изобретения является создание простого и надежного протеза стопы, повышающего функциональные возможности порочной конечности при ходьбе и иных движениях (в виде переката стопы в момент фазы шага), увеличивающего опороспособность стопы и нижней конечности в целом, позволяющего использовать стандартную, а не ортопедическую обувь индивидуального изготовления, придающего стопе благоприятный косметический вид, полностью повторяющего форму и метрические параметры здоровой стопы.

Технический результат достигается за счет того, изготавливается протез, включающий приемную гильзу для надевания на недоразвитую стопу, передний отдел протеза из пластичного материала, выполненный по индивидуальному слепку недоразвитой стопы для распределения нагрузки на сегменты недоразвитой стопы, опорную площадку для коррекции варусного или вальгустного положения недоразвитого переднего отдела стопы и создания индивидуального угла наклона закладной силиконовой стельки, силиконовую стельку, карбоновую пластину для жесткости основания протеза, расположенную внутри закладной силиконовой стельки

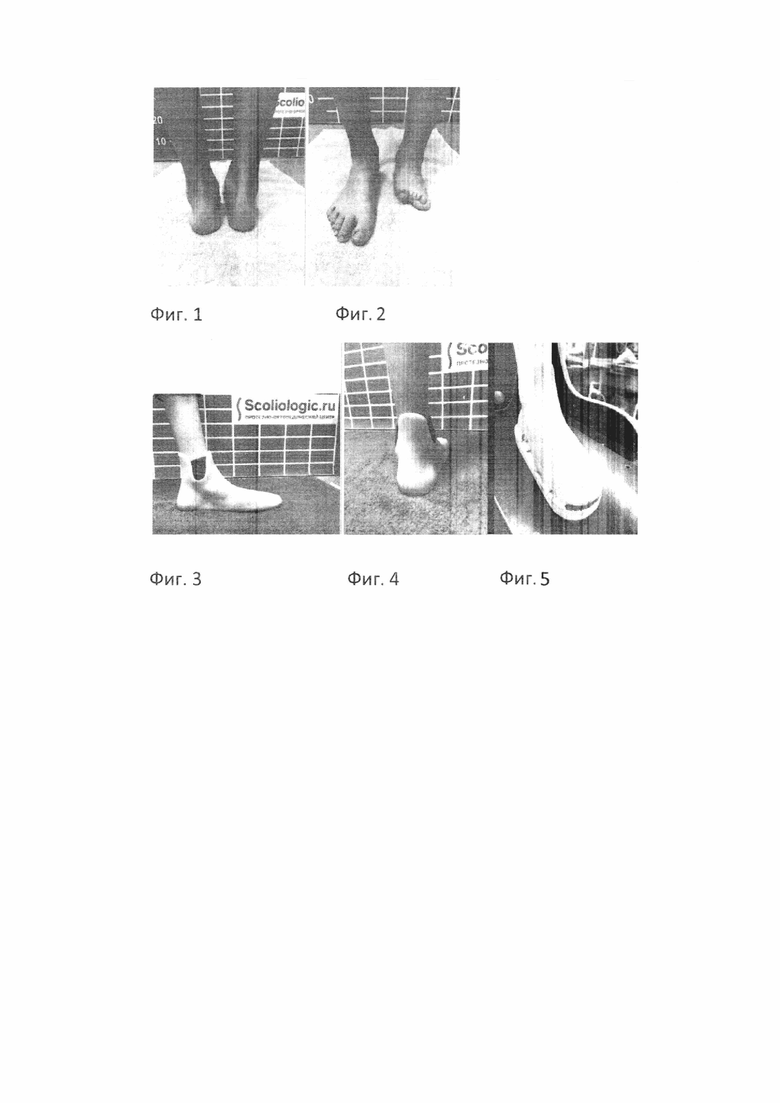

Порок развития переднего отдела левой стопы (недоразвитый передний отдел стопы) (пациент Л., 12 лет):

фиг. 1 - вид спереди,

фиг. 2 - вид сзади.

Индивидуальный функциональный протез из силиконового материала при недоразвитом переднем отделе стопы с приемной гильзой, надевающейся на сохраненную часть стопы с целью увеличения площади опоры и длины стопы, формирования переката в фазу шага и коррекции варусного или вальгусного положение недоразвитого переднего отдела стопы:

фиг. 3 - вид сбоку,

фиг. 4 - вид сзади,

фиг. 5 - вид спереди.

Преимущества изобретения заключаются в простоте конструкции протеза и его надежности, малом весе и эластичности, расширении функциональных возможностей, т.к. он позволяет осуществлять различные виды активного движения стопой и не препятствует ее перекату вследствие отсутствия каркасной подошвы.

Изобретение относится к медицинской технике, а именно к индивидуальному функциональному протезу недоразвитого переднего отдела стопы. Протез включает приемную гильзу для надевания на недоразвитую стопу, передний отдел протеза из пластичного материала, выполненный по индивидуальному слепку недоразвитой стопы для распределения нагрузки на сегменты недоразвитой стопы. Протез имеет опорную площадку для коррекции варусного или вальгусного положения недоразвитого переднего отдела стопы и создания индивидуального угла наклона закладной силиконовой стельки. Протез содержит силиконовую стельку и карбоновую пластину для жесткости основания протеза, расположенную внутри закладной силиконовой стельки. Техническим результатом является создание простого и надежного протеза стопы, повышающего функциональные возможности порочной конечности при ходьбе и иных движениях, увеличивающего опороспособность стопы и нижней конечности в целом, позволяющего использовать стандартную, а не ортопедическую обувь индивидуального изготовления. 5 ил.

Индивидуальный функциональный протез недоразвитого переднего отдела стопы, включающий приемную гильзу для надевания на недоразвитую стопу, передний отдел протеза из пластичного материала, выполненный по индивидуальному слепку недоразвитой стопы для распределения нагрузки на сегменты недоразвитой стопы, опорную площадку для коррекции варусного или вальгусного положения недоразвитого переднего отдела стопы и создания индивидуального угла наклона закладной силиконовой стельки, силиконовую стельку, карбоновую пластину для жесткости основания протеза, расположенную внутри закладной силиконовой стельки.
