Устройство для измерения усилий,действующих на почвообрабатывающий орган Советский патент 1985 года по МПК G01L5/13

Од

00

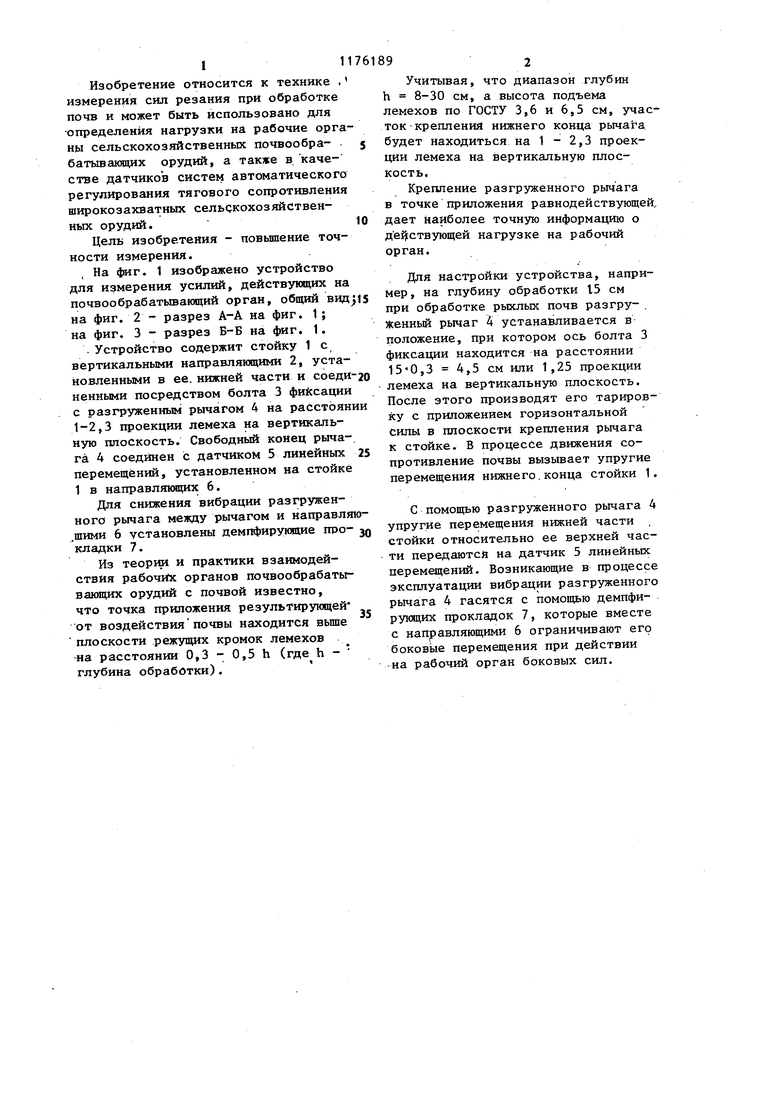

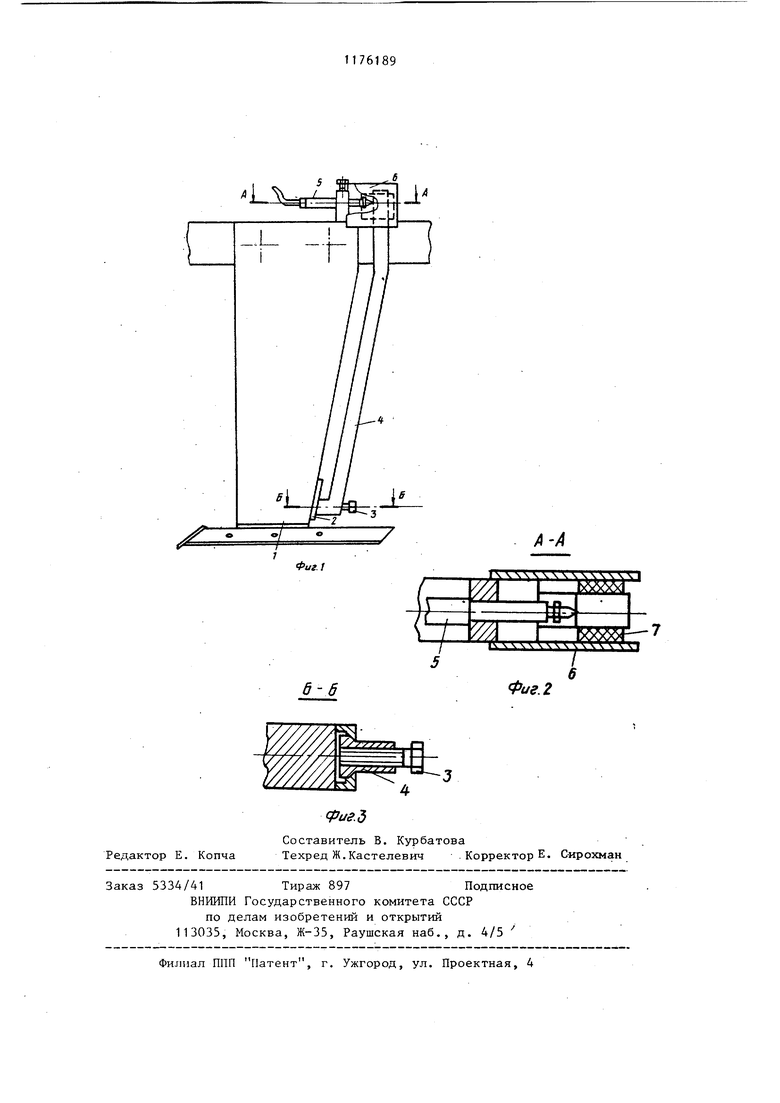

со 11 Изобретение относится к технике , измерения сил резания при обработке почв и может быть использовано для определения нагрузки на рабочие орга ны сельскохозяйственных почвообрабатывакнцих орудий, а также в качестве датчиков систем автоматического регулирования тягового сопротивления широкозахватных сельскохозяйственных орудий. Цель изобретения - повышение точности измерения. На фиг. 1 изображено устройство для измерения усилий, действующих на почвообрабатьшающий орган, общий вид на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1. Устройство содержит стойку 1 с вертикальными направляющими 2, установленными в ее. нижней части и соеди ненными посредством болта 3 фиксации с разгруженным рычагом 4 на расстоян 1-2,3 проекции лемеха на вертикальную плоскость. Свободный конец рычага 4 соединен с датчиком 5 линейных перемещений, установленном на стойке 1 в направляющих 6. Для снижения вибрации разгруженного рычага между рычагом и направля .шими 6 установлены демпфирующие прокладки 7. Из теорш и практики взаимодействия рабочих органов почвообрабатывающих орудий с почвой известно, что точка приложения результирующей от воздействия почвы находится вьщ1е плоскости режущих кромок лемехов на расстоянии 0,3 - 0,5 h (где h глубина обработки). 892 Учитывая, что диапазон глубин h 8-30 см, а высота подъема лемехов по ГОСТУ 3,6 и 6,5 см, участок креплений нижнего конца рычага будет находиться на 1-2,3 проекции лемеха на вертикальную плоскость. Крепление разгруженного рычага в точке приложения равнодействующей, дает наиболее точную информацию о де1 ствующей нагрузке на рабочий орган, Для на.стройки устройства, например, на глубину обработки 15 см при обработке рыхлых почв разгруженный рычаг 4 устанавливается в положение, при котором ось болта 3 фиксации находится на расстоянии 150,3 4,5 см или 1,25 проекции лемеха на вертикальную плоскость. После этого производят его тарировку с приложением горизонтальной силы в плоскости крепления рычага к стойке. В процессе движения сопротивление почвы вызывает упругие перемещения нижнего.конца стойки 1. С помощью разгруженного рычага 4 упругие перемещения нижней части стойки относительно ее верхней части передаются на датчик 5 линейных перемещений. Возникающие в процессе эксплуатации вибрации разгруженного рычага 4 гасятся с помощью демпфирующих прокладок 7, которые вместе с направляющими 6 ограничивают его боковые перемещения при действии на рабочий орган боковых сил.

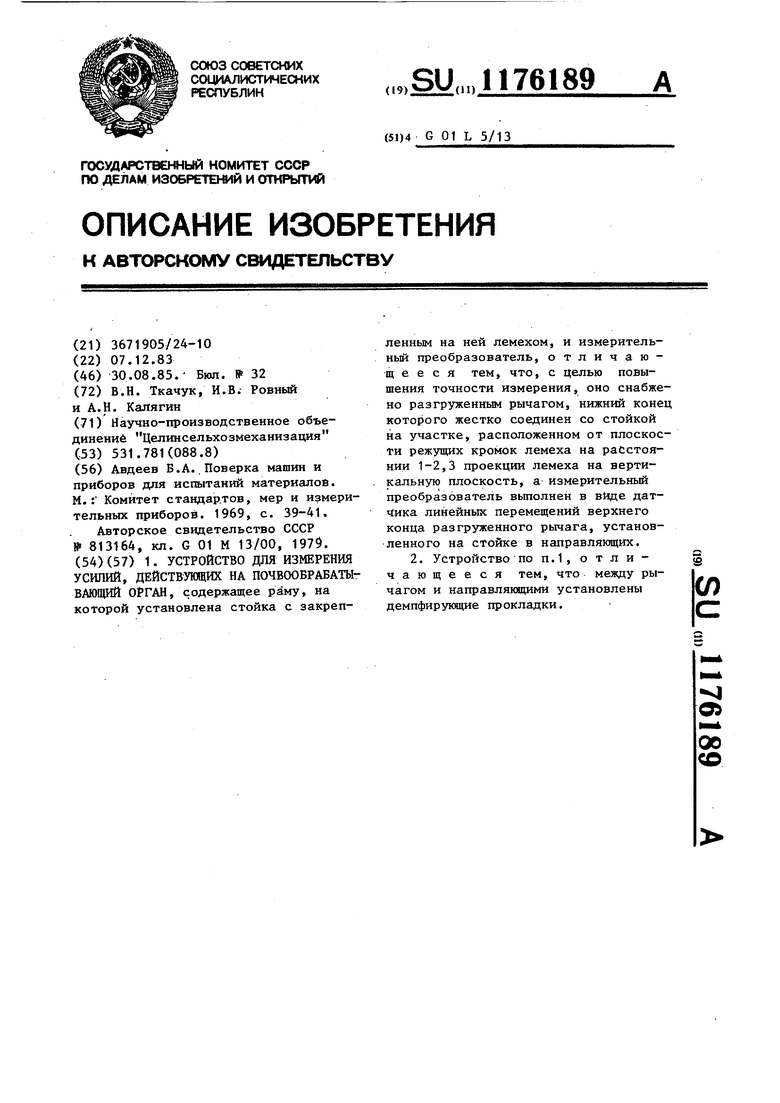

1. УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УСИЛИЙ, ДЕЙСТВУЮЩИХ НА ПОЧВООБРАБАТЫВАЮЩИЙ ОРГАН, содержащее раму, на которой установлена стойка с закрепленным на ней лемехом, и измерительный преобразователь, отличающееся тем, что, с целью повышения точности измерения, оно снабжено разгруженным рычагом, нижний конец которого жестко соединен со стойкой на участке, расположенном от плоскости режущих кромок лемеха на расстоянии 1-2,3 проекции лемеха на вертикальную плоскость, а- измерительный преобразователь вьшолнен в виде . линейных перемещений верхнего конца разгруженного рычага, установленного на стойке в направляющих. 2. Устройство по П.1, о т л и i чающееся тем, что между ры(Л чагом и направляющими установлены демпфирующие прокладки.
