Осевой вентилятор Советский патент 1986 года по МПК F04D19/00 B01D45/14

Изобретение относится к вентиля- торостроению и касается осевых венти ляторов.

Целью изобретения является повышение эффективности очистки воздуха.

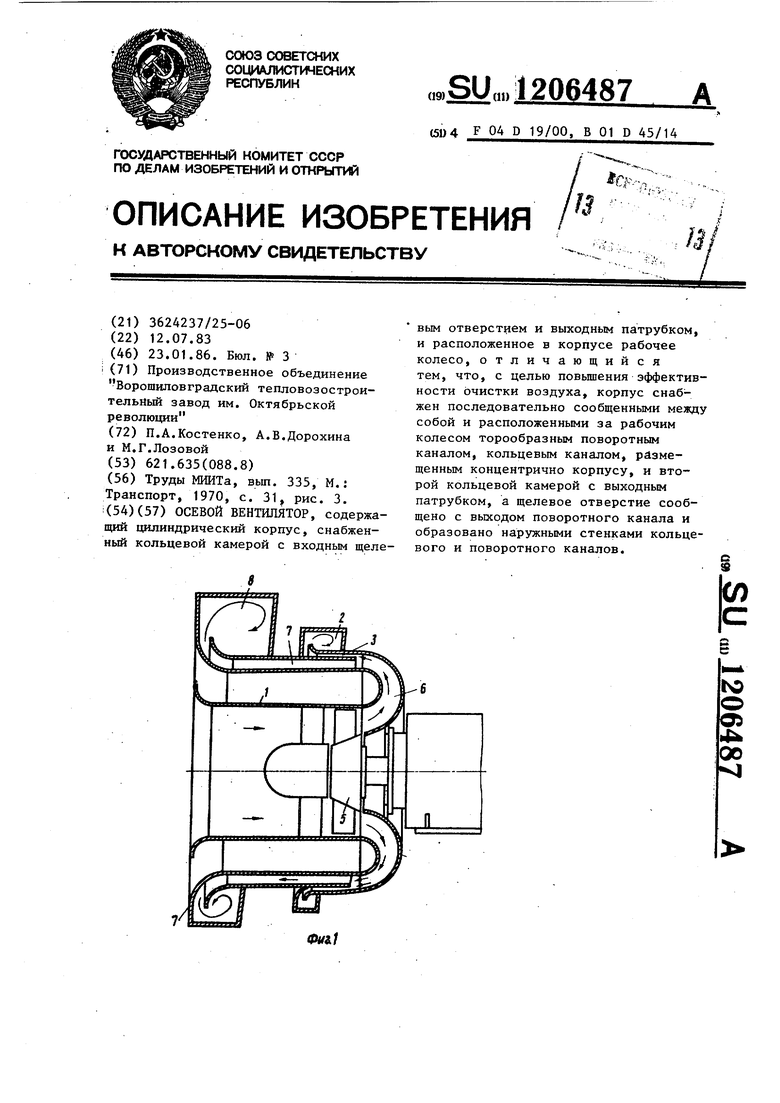

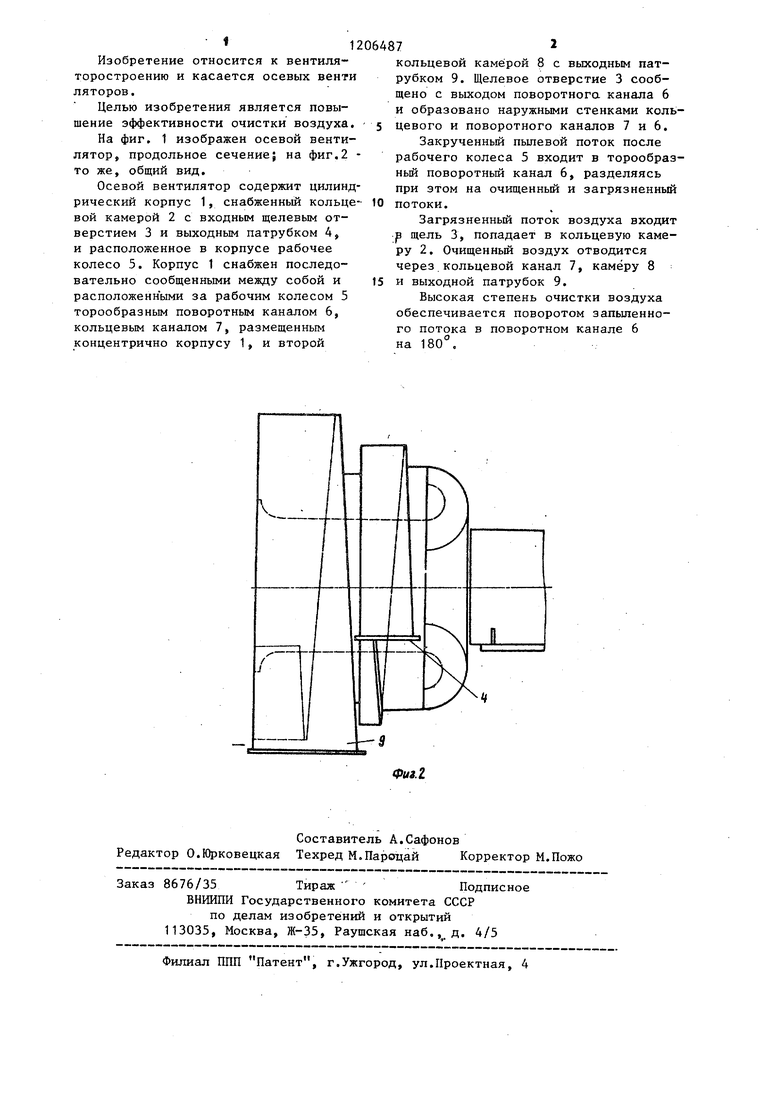

На фиг. 1 изображен осевой вентилятор, продольное сечение; на фиг.2 - то же, общий вид.

Осевой вентилятор содержит цилиндрический корпус 1, снабженньш кольцевой камерой 2 с входным щелевым отверстием 3 и выходным патрубком 4, и расположенное в корпусе рабочее колесо 5. Корпус 1 снабжен последовательно сообщенными между собой и расположенными за рабочим колесом 5 торообразным поворотным каналом 6, кольцевым каналом 7, размещенным концентрично корпусу 1, и второй

кольцевой камерой 8 с выходным патрубком 9. Щелевое отверстие 3 сообщено с выходом поворотнога канала 6 и образовано наружными стенками коль- цевого и поворотного каналов 7 и 6.

Закрученньм пылевой поток после рабочего колеса 5 входит в торообраз- ньй поворотный канал 6, разделяясь при этом на очищенный и загрязненный потоки.

Загрязненный поток воздуха входит р щель 3, попадает в кольцевую камеру 2. Очищенный воздух отводится через кольцевой канал 7, камеру 8 и выходной патрубок 9.

Высокая степень очистки воздуха обеспечивается поворотом запыленного потока в поворотном канале 6 на 180°.
