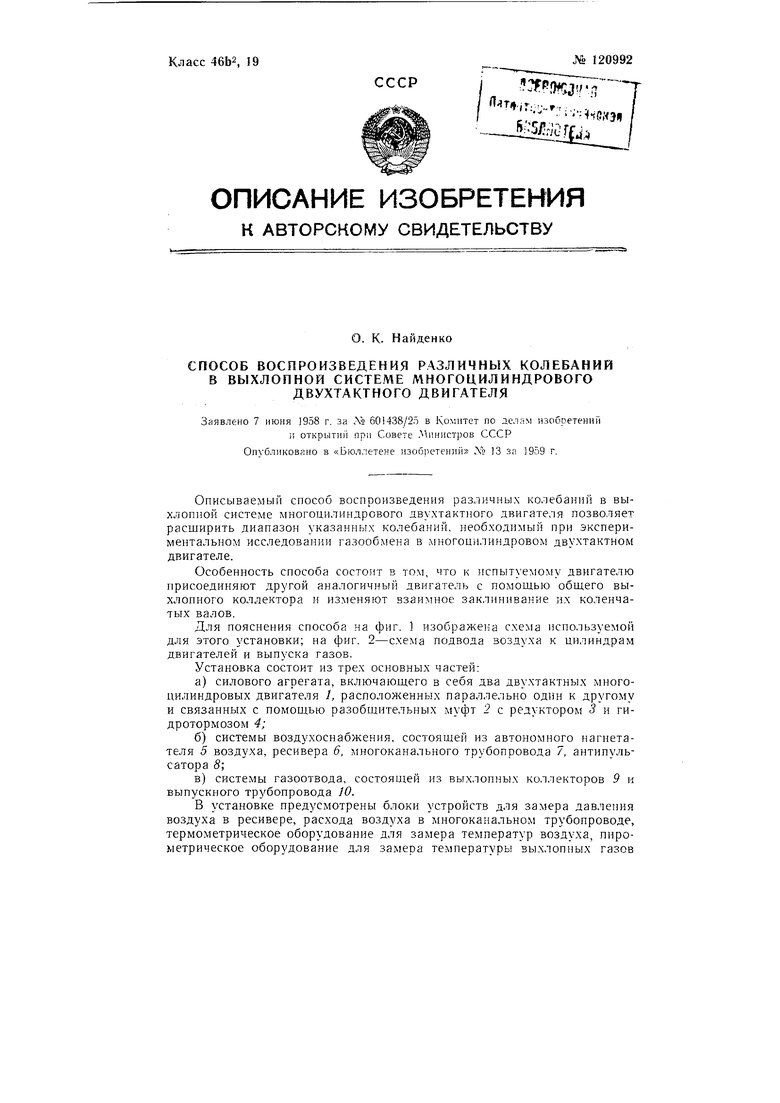

Способ воспроизведения различных колебаний в выхлопной системе многоцилиндрового двухтактного двигателя Советский патент 1959 года по МПК F01B21/02 F01N7/10

Описываемый способ воспроизведения различных колебаний в выхлопной системе многоцилиндрового двухтактного двигателя позволяет расширить диапазон указанных колебаний, необходимый при экспериментальном исследовании газообмена в л ногоцилиндровом двухтактном двигателе.

Особенность способа состоит в том, что к испытуемому двигателю присоединяют другой аналогичный двигатель с помощью общего выхлопного коллектора и изменяют взаимное заклинивание их коленчатых валов.

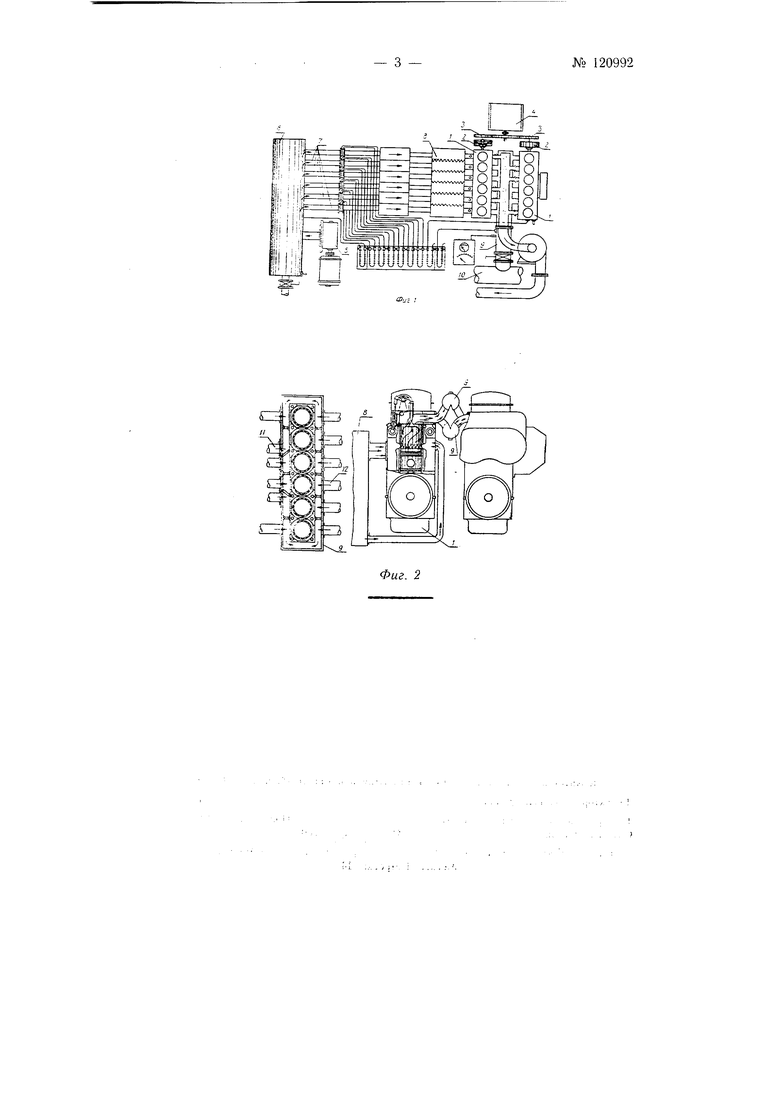

Для пояснения способа на фиг. 1 изображена схема используемой для этого установки; на фиг. 2-схема подвода воздуха к цилиндрам двигателей и выпуска газов.

Установка состоит из трех основных частей:

а)силового агрегата, включающего в себя два двухтактных многоцилиндровых двигателя /, расположенных параллельно один к другому и связанных с помощью разобщительных муфт 2 с редуктором 3 и гидротормозом 4;

б)системы воздухоснабжения, состоящей из автономного нагнетателя 5 воздуха, ресивера 6, многоканального трубопровода 7, антипульсатора S;

в)системы газоотвода, состоящей из выхлопных коллекторов 9 к выпускного трубопровода 10.

В установке предусмотрены блоки устройств для замера давления воздуха в ресивере, расхода воздуха в многоканальном трубопроводе, термометрическое оборудование для замера температур воздуха, пирометрическое оборудование для замера температуры выхлопных газов

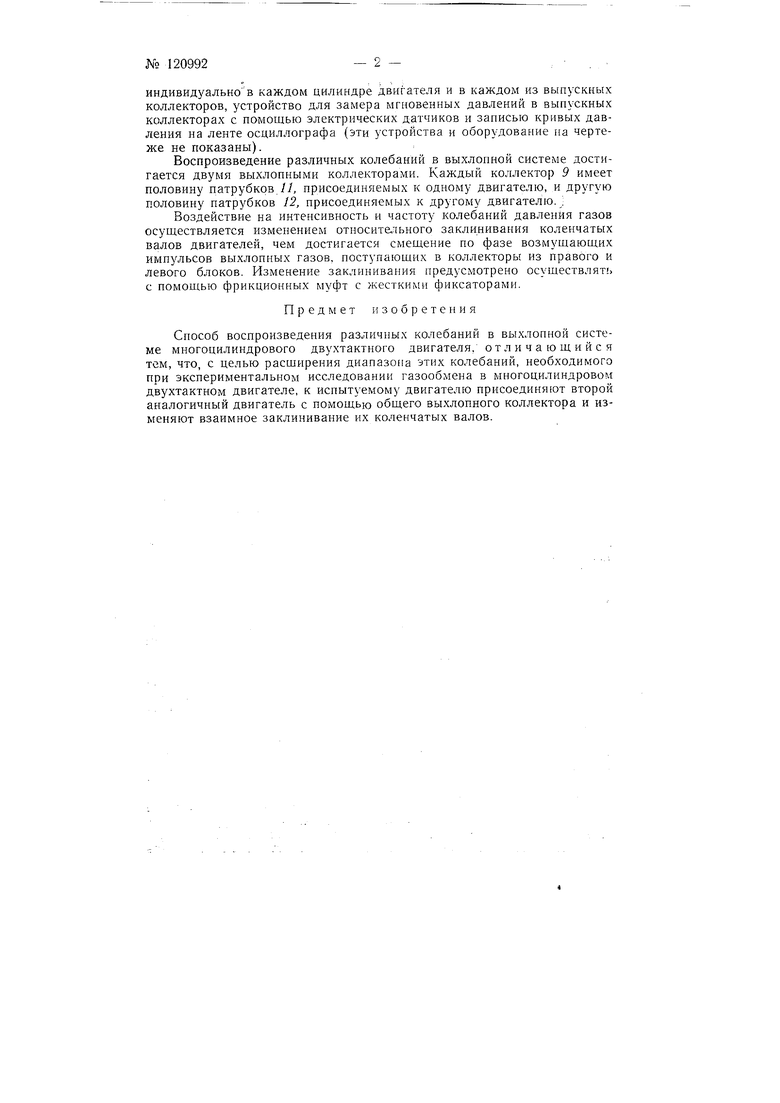

№ 120992

индивидуально в каждом цилиндре двигател5 и в каждом из выпускных коллекторов, устройство для замера мгновенных давлений в выпускных коллекторах с помощью электрических датчиков и записью кривых давления на ленте осциллографа (эти устройства и оборудование ria чертеже не показаны).

Воспроизведение различных колебаний в выхлопной системе достигается двумя выхлопными коллекторами. Каждый коллектор 9 имеет половину патрубков //, присоединяемых к одному двигателю, и другую половину патрубков 12, присоединяемых к другому двигателю, j

Воздействие на интенсивность и частоту колебаний давления газов осуществляется изменением относительного заклинивания коленчатых валов двигателей, чем достигается смещение по фазе возмущающих импульсов выхлопных газов, поступающих в коллекторы из правого и левого блоков. Изменение заклинивания предусмотрено осуществлят с помощью фрикционных муфт с жесткими фиксаторами.

Предмет изобретения

Способ воспроизведения различных колебаний в выхлопной системе многоцилиндрового двухтактного двигателя, отличающийся тем, что, с целью расщирения диапазона этих колебаний, необходимого при экспериментальном исследовании газообмена в многоцилиндровом двухтактном двигателе, к испытуемому двигателю присоединяют второй аналогичный двигатель с помощью общего выхлопного коллектора и изменяют взаимное заклинивание их коленчатых валов.
