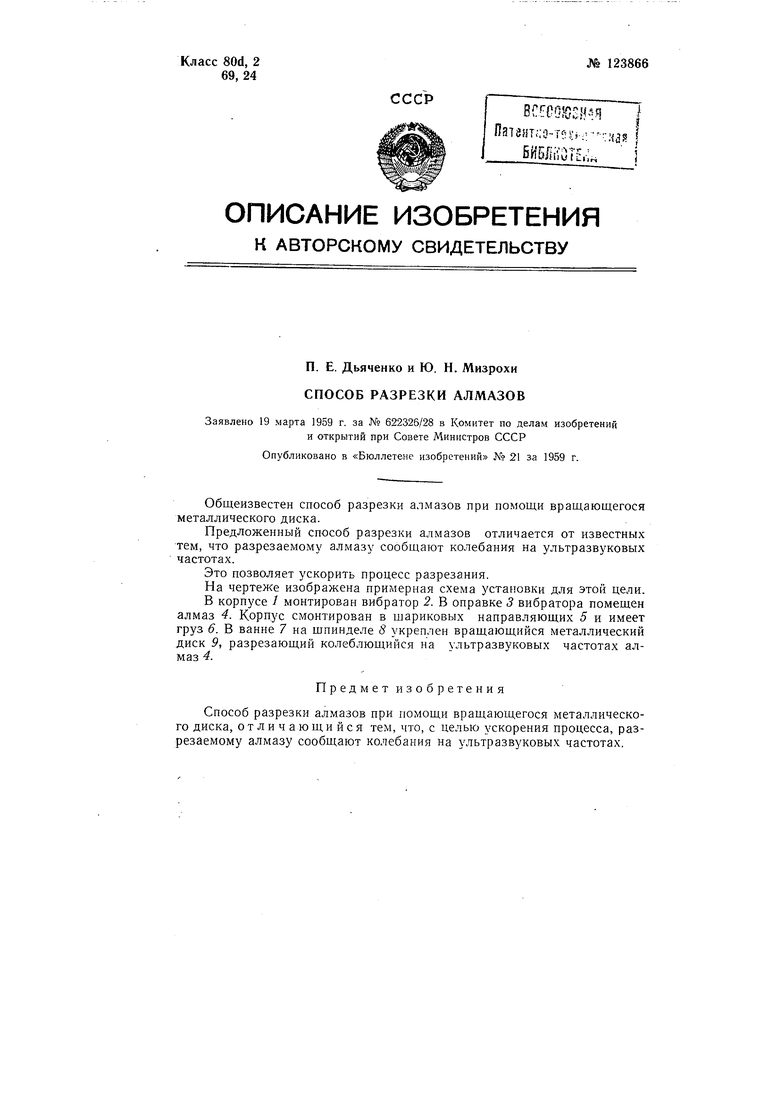

Способ разрезки алмазов Советский патент 1959 года по МПК B28D5/02

Описание патента на изобретение SU123866A1

Общеизвестен способ разрезки алмазов при помощи вращающегося металлического диска.

Предложеппый способ разрезки алмазов отличается от известных тем, что разрезаемому алмазу сообщают колебапия на ультразвуковых частотах.

Это позволяет ускорить процесс разрезания.

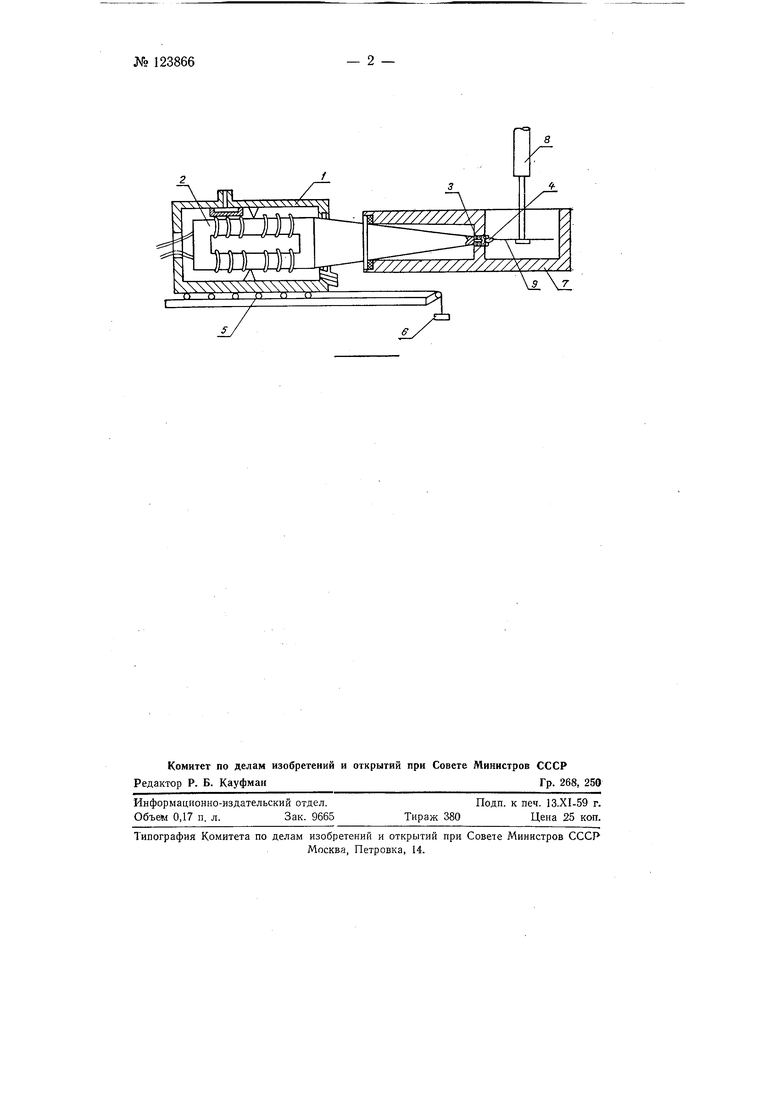

На чертеже изображена примерная схема установки для этой цели.

В корпусе / монтирован вибратор 2. В оправке 3 вибратора помещен алмаз 4. Корпус смонтирован в щариковых направляющих 5 и имеет груз 6. В ванне 7 на щпинделе 8 укреплен вращающийся металлический диск 9, разрезающий колеблющийся на ультразвуковых частотах алмаз 4.

Предмет изобретения

Способ разрезки алмазов при помощи вращающегося металлического диска, о т л и ч а ю щ и и с я тем, что, с целью ускорения процесса, разрезаемому алмазу сообщают колебания на ультразвуковых частотах.
