Составная безраскосная ферма каркаса здания Советский патент 1986 года по МПК E04C3/00

Изобретение относится к строительству, в частности к конструкциям каркасов зданий.

Цель изобретения - повышение унификации и снижение трудоемкости.

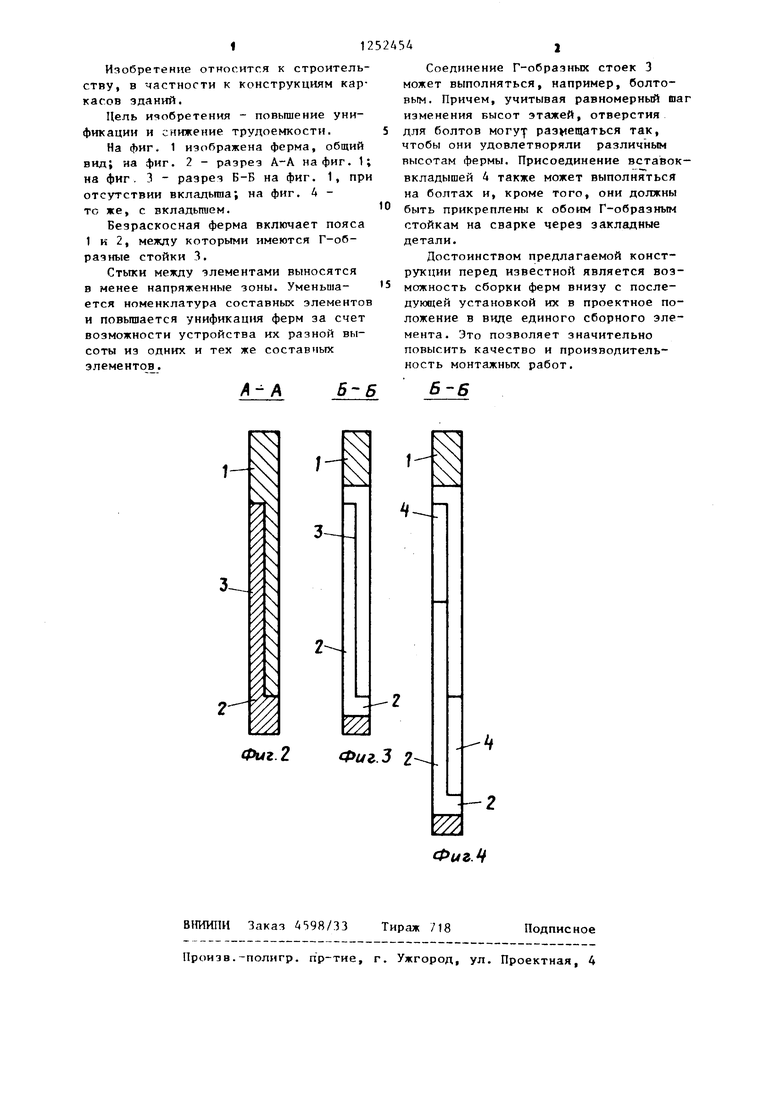

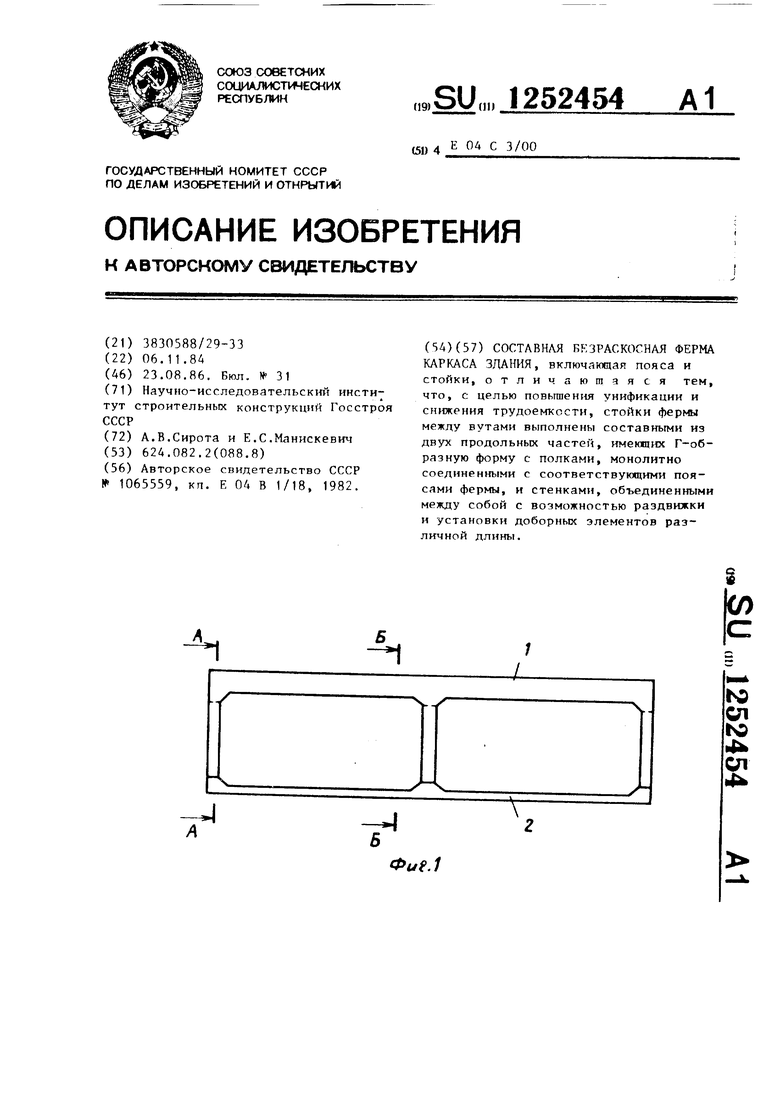

На фиг. 1 изображена ферма, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1, при отсутствии вкладыша; на фиг. А - то же, с вкладышем.

Безраскосная ферма включает пояса 1 и 2, между которыми имеются Г-об- разные стойки 3.

Стыки между злементами выносятся в менее напряженные зоны. Уменьшается номенклатура составных элементов и повьппается унификация ферм за счет возможности устройства их разной высоты из одних и тех же составных элементов.

5-5

Фиг. 2 Фиг.З 2

ВНИИПИ Заказ 4 98/33 Тираж 718 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

Соединение Г-образных стоек 3 может выполняться, например, болтовым. Причем, учитывая равномерный шаг изменения высот этажей, отверстия для болтов Mory-f разбредаться так, чтобы они удовлетворяли различным высотам фермы. Присоединение вставок- вкладышей 4 также может выполняться на болтах и, кроме того, они должны быть прикреплены к обоим Г-образным стойкам на сварке через закладные детали.

Достоинством предлагаемой конструкции перед известной является возможность сборки ферм внизу с последующей установкой их в проектное положение в виде единого сборного элемента. Это позволяет значительно повысить качество и производительность монтажных работ.

6-5

Фиг.
