Прибор для промывки и доводки проб при бурении на разведке россыпных месторождений золота Советский патент 1960 года по МПК B03B5/60

Для промывки и доводки проб при бурении на разведке россыпных месторождений золота применяют приборы, состоящие из бака, имеющего цилиндрическую форму и заполняемого водой или пульпой, и концектрично установленных в верхней части бака крыльчатки и загрузочного устройства, обеспечивающего загрузку обрабатываемого материала по периферии крыльчатки. Однако известные приборы не позволяют механизировать процесс опробования при проведении геологоразведочных работ.

Для устранения этого недостатка предлагается под крыльчаткой прибора устанавливать чащу, образующую со стенками цилиндра кольцевой зазор. Эта чаща состоит из двух усеченных конусов равной высоты, образующих кольцеобразную емкость с сечением треугольной формы для приема тяжелой фракции.

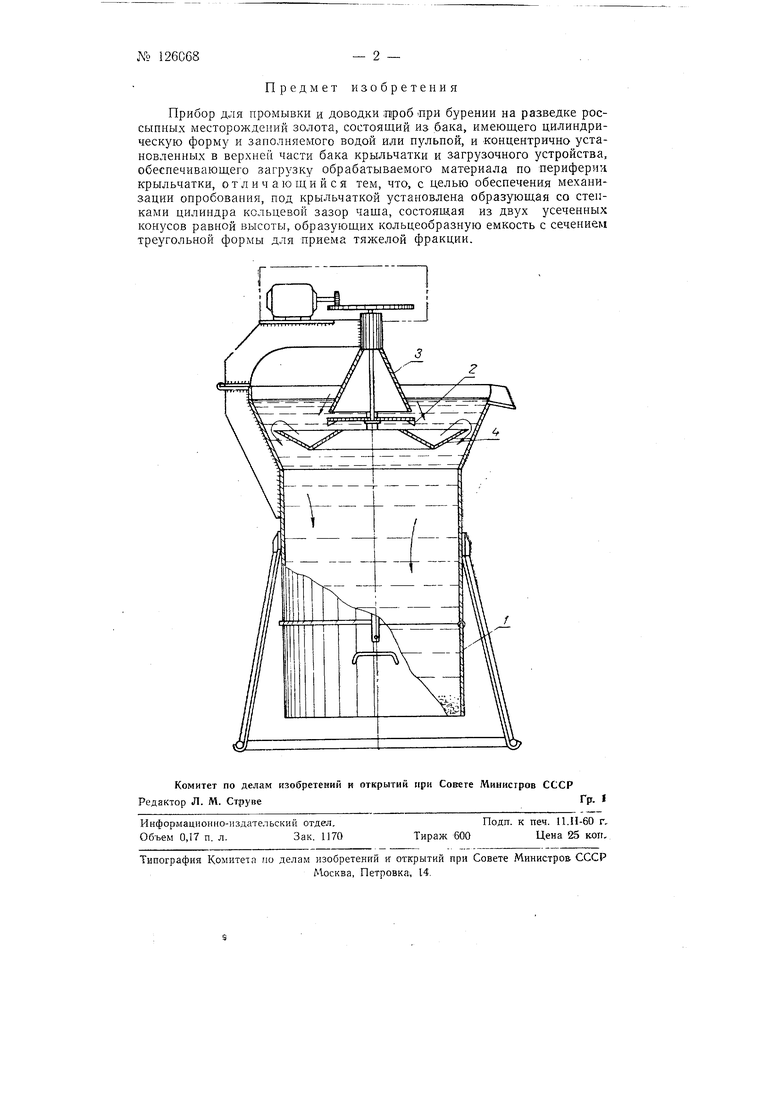

На чертеже изображена схема предлагаемого прибора.

Прибор состоит из цилиндрического бака /, в котором концентрично установлена крыльчатка 2 с загрузочным устройством 3 в виде конуса, на который подается пульпа. Под крыльчаткой установлена чаща 4, образующая со стенками бака кольцевой зазор.

В процессе работы бака 1 заливается вода, а обрабатываемый материал поступает к загрузочному устройству 3, расположенному над чашей 4. При вращении крыльчатки пустая порода и щламы вымываются из чащи 4 потоком воды и через кольцевой зазор между чащей и стенками бака / поступает в его нижнюю цилиндрическую часть, где складируется на дне. Тяжелая фракция оседает в чаше 4 по периметру сопряжения двух усеченных конусов.
