Устройство для исследования грунтов Советский патент 1986 года по МПК E02D1/00 G01N3/42

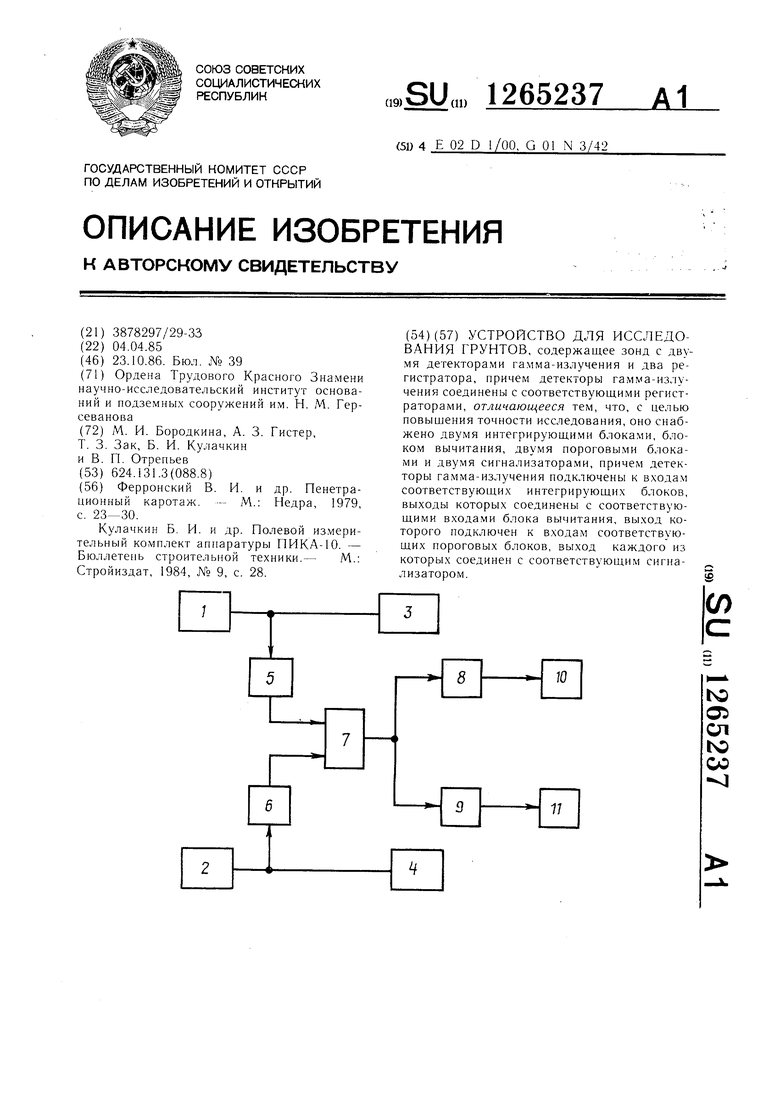

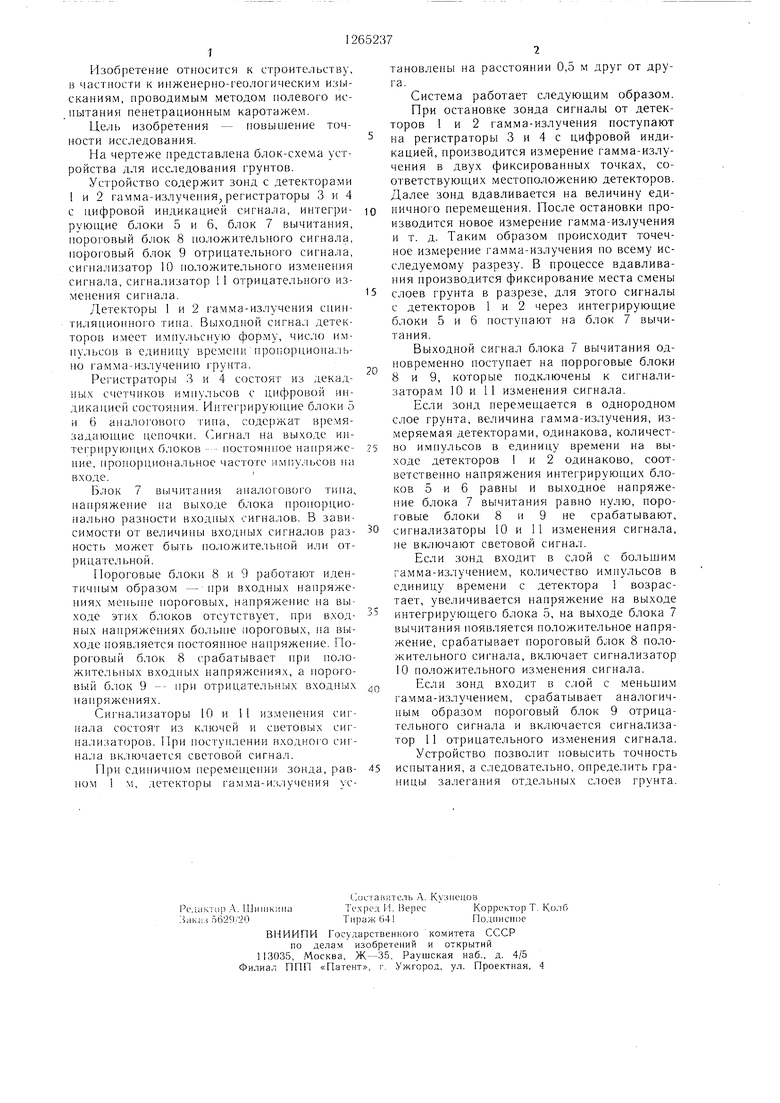

Изобретение относится к строите тьству, в частности к инженерно-геологическим изысканиям, ироводимым методом нолевого испытания пенетрационным каротажем. Це..1ь изобретения - новындение точности исследования. На чертеже представлена блок-схема устройства для исследования грунтоЕ. Устройство содержит зонд с детекторами 1 и 2 гамма-излучения регистраторы 3 и 4 с цифровой индикацией сигнала, интег)ирующие блоки 5 н б, блок 7 вычитания, пороговый блок 8 цоложи1ельного сигнала, нороговый блок 9 отрицательного сигнала, сигнализатор 10 положительного изменения сигнала,сигнализатор 11 отрицательного изменения сигнала. Детекторы 1 и 2 гамма-излучения сцинтиляционного тина. Выходной сигнал детекторов имеет имиульсную форму, число имнульсов в единицу времени н)О1К)рционально гамма-излучению грунт;з. Регистраторы 3 и 4 состоят из декадиы.х счетчиков имиу.чьсов с цифровой индикацией состояния. И1гге|-рирующие блоки 5 и 6 аналогового тина, содержат времязадаюшие ценочки. (л1гнал на выходе иите1рнруюн,их блоков - | Остоян1И)е напряжение, ироиорциональное час1оте импульсов на входе. Б;юк 7 вычитагши аналогового тииа., напряжение на вы.ходе блока пропорционально разности входных сигиалов. В зависимости от величины входных сигналов разность .может быть нОо1ожнте,1ьной илн отрицательной. Пороговые блоки 8 и 9 работают идентичным образом - нри вход1п х напряжениях меньше пороговых, напряжение па выходе этих б.локов отсутствует, при входных напряжениях бо.чьше пороговых, на выходе появляется постоянное напряжение. Пороговый блок 8 срабатывает нри положительных входных напряжениях, а пороговый блок 9 -- нри отрицательных входных напряжениях. Сигнализаторы Юн 11 изменения сигнала состоят из ключей и световых сигпа;1изаторов. Прн ностуилении входно|-о си1нала включается световой сигнал. При едииичиом неремепгеиии зонда, равном м, детекторы гам.ма-излучепия установлены на расстоянии 0,5 м друг от друга. Система работает следующим образом. При остановке зонда сигналы от детекторов 1 и 2 гамма-излучения поступают на регистраторы 3 и 4 с цифровой индикацией, производится измерение гамма-излучения в двух фиксированных точках, соответствующих местоположению детекторов. Далее зонд вдавливается на величину единичного перемещения. После остановки производится новое измерение гамма-излучения и т. д. Таким образом происходит точечное измерение гамма-излучения по всему исследуемому разрезу. В процессе вдавливания производится фиксирование места смены слоев грунта в разрезе, для этого сигналы с детекторов 1 и 2 через интегрирующие блоки 5 и 6 поступают на блок 7 вычитания. Выходной сигнал блока 7 вычитания одповременно поступает на норроговые блоки 8 и 9, которые подключены к сигнализаторам 10 и 11 изменения сигнала. Если зонд пере.мещается в однородном слое грунта, величина гамма-из.чучения, из.меряемая детектора.ми, одинакова, количество импульсов в единицу времени на выходе детекторов I и 2 одинаково, соответственно напряжения интегрируюгцих блоков 5 и б равны и выходное нанряжение блока 7 вычитания равно нулю, пороговые блоки 8 и 9 не срабатывают, сигнализаторы 10 и 11 изменения сигнала, не включают световой сигна:. Если зонд входит в слой с большим гамма-излучением, количество имнульсов в единицу времени с детектора 1 возрастает, увеличивается напряжение на выходе интегрирующего блока 5, на выходе блока 7 вычитания ноявляется положительное напряжение, срабатывает пороговый блок 8 положительного сигнала, включает сигнализатор 10 положительного изменения сигнала. Если зонд входит в слой с меньшим гамма-излучением, срабатывает аналогичным образом нороговый блок 9 отрицательного сигнала и включается сигнализатор 11 отрицательного изменения сигнала. Устройство позволит повысить точность испытания, а с;1едовательно, определить границы залегания отдельных слоев грунта.

УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ ГРУНТОВ, содержащее зонд с двумя детекторами гамма-излучения и два регистратора, причем детекторы гамма-из.1учения соединены с соответствующими регистраторами, отличающееся тем, что, с целью повышения точности исследования, оно снабжено двумя интегрирующи.ми блоками, блоком вычитания, двумя пороговыми блоками и двумя сигнализаторами, причем детекторы гамма-излучения подключены к входам соответствующих интегрирующих блоков, выходы которых соединены с соответствующими входами блока вычитания, выход которого подключен к входам соответствующих пороговых блоков, выход каждого из которых соединен с соответствующим сигна лизатором. (Л ND 05 О1 ГчЭ оо
