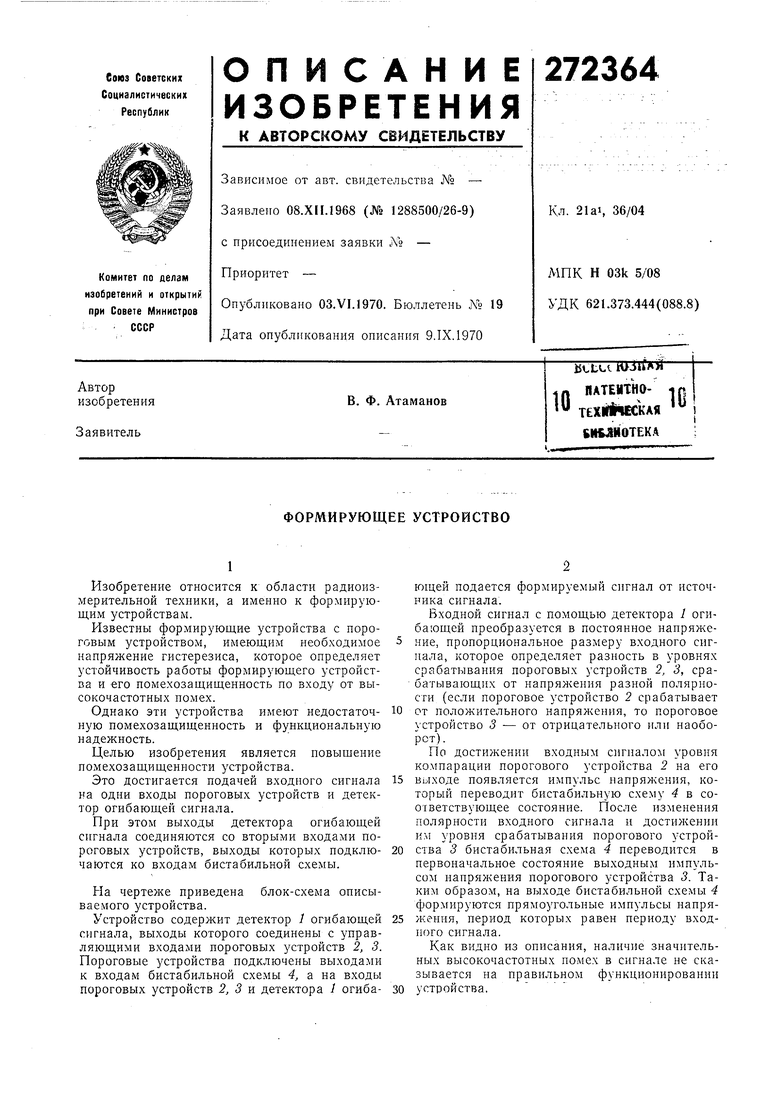

ФОРМИРУЮЩЕЕ УСТРОЙСТВО Советский патент 1970 года по МПК H03K5/08

Изобретение относится к области радиоизмерительной техники, а именно к формирующим устройствам.

Известны формирующие устройства с пороговым устройством, имеющим необходимое напряжение гистерезиса, которое определяет устойчивость работы формирующего устройства и его помехозащищенность по входу от высокочастотных номех.

Однако эти устройства имеют недостаточную помехозащищенность и функциональную надежность.

Целью изобретения является повышение помехозащищенности устройства.

Это достигается подачей входного сигнала на одни входы пороговых устройств и детектор огибающей сигнала.

При этом выходы детектора огибающей сигнала соединяются со вторыми входами пороговых устройств, выходы которых подключаются ко входам бистабильной схемы.

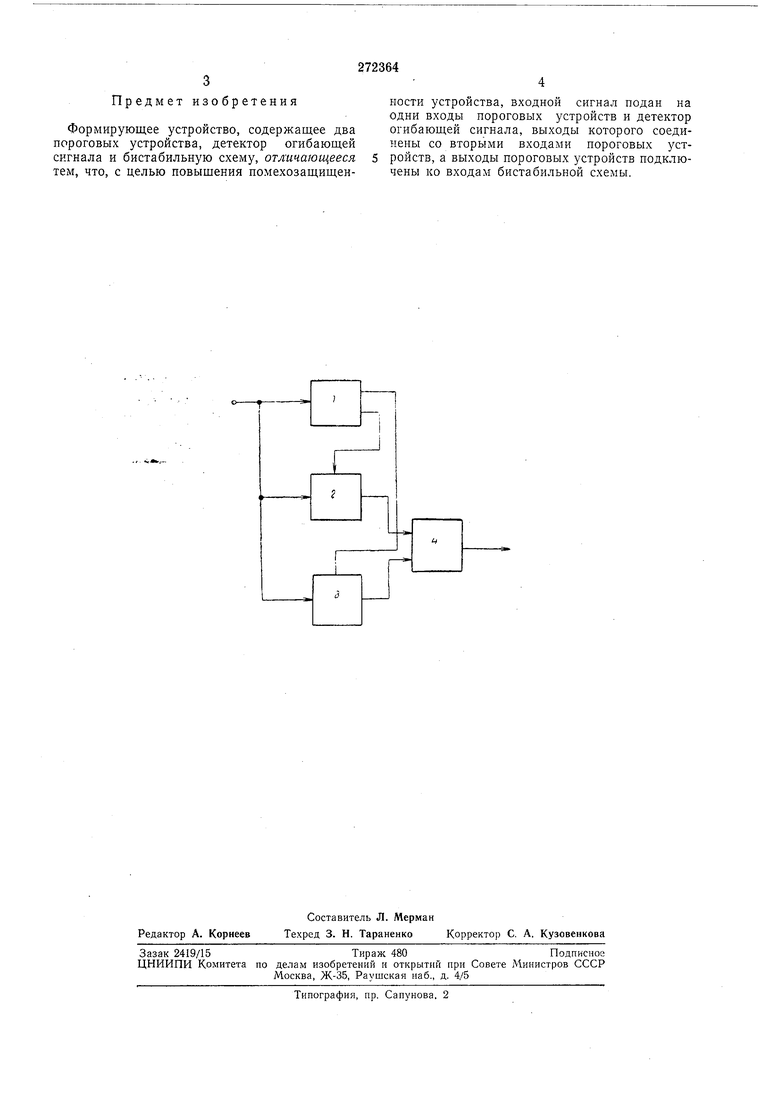

На чертеже приведена блок-схема описываемого устройства.

Устройство содержит детектор 1 огибающей сигнала, выходы которого соединены с управляющими входами пороговых устройств 2, 3. Пороговые устройства подключены выходами к входам бистабильной схемы 4, а на входы пороговых устройств 2, 3 О. детектора 1 огибающей подается формируемый сигнал от источника сигнала.

Входной сигнал с помощью детектора 1 огибающей преобразуется в постоянное нанряжение, пропорциональное размеру входного сигнала, которое определяет разность в уровнях срабатывания пороговых устройств 2, 3, срабатывающих от напряжения разной полярности (если пороговое устройство 2 срабатывает

от положительного напряжения, то пороговое устройство 3 - от отрицательного или наоборот).

По достижении входным сигналом уровня компарации порогового устройства 2 на его

выходе ноявляется импульс напряжения, который переводит бистабильную схему 4 в соответствующее состояние. После изменения полярности входного сигнала и достижении им уровня срабатывания порогового устройства 3 бистабильная схема 4 переводится в первоначальное состояние выходным импульсом нанряжения норогового устройства 3. Таким образом, на выходе бистабильной схемы 4 формируются прямоугольные имнульсы напряжения, нериод которых равен периоду входного сигнала.

Предмет изобретения

Формирующее устройство, содержащее два пороговых устройства, детектор огибающей сигнала и бистабильную схему, отличающееся тем, что, с целью повышения помехозащищенности устройства, входной сигнал подан на одни входы пороговых устройств и детектор огибающей сигнала, выходы которого соединены со вторымн входами пороговых устройств, а выходы пороговых устройств подключены ко входам бистабильной схемы.
