Устройство для геоэлектроразведки Советский патент 1986 года по МПК G01V3/04

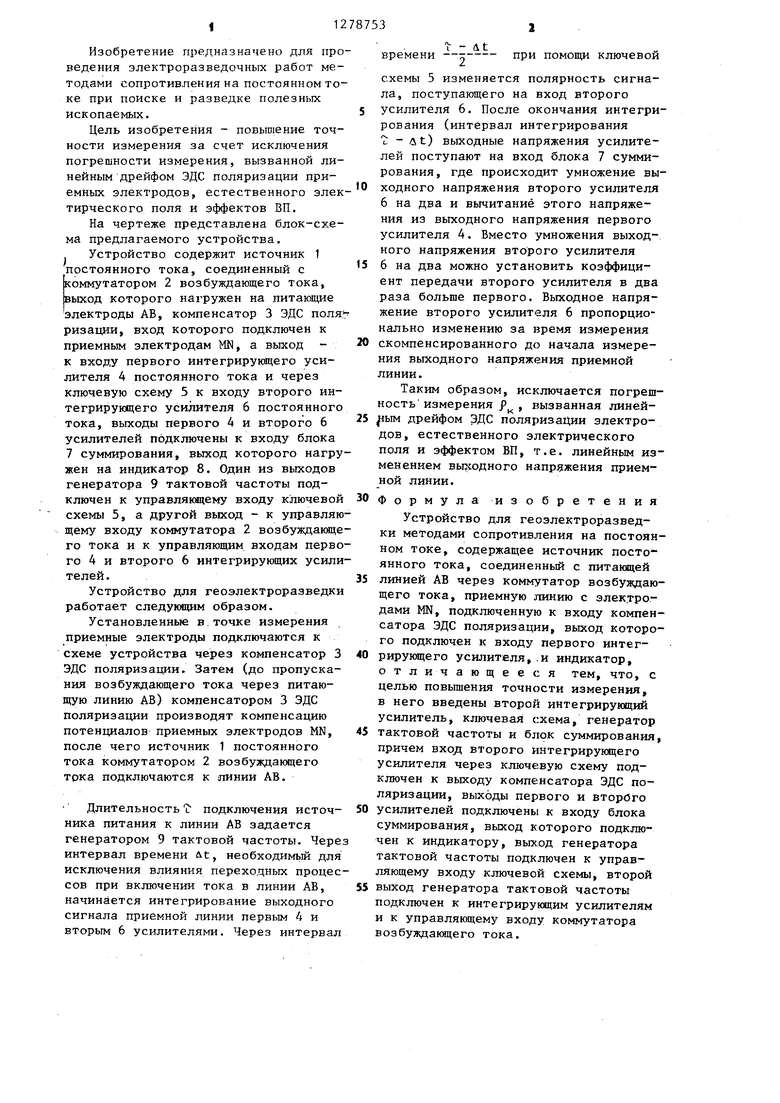

Изобретение предназначено для проведения электроразведочных работ методами сопротивления на постоянном токе при поиске и разведке полезных ископаемых.

Цель изобретения - повышение точности измерения за счет исключения погрешности измерения, вызванной линейным дрейфом ЭДС поляризации приемных электродов, естественного элек тирческого поля и эффектов ВП.

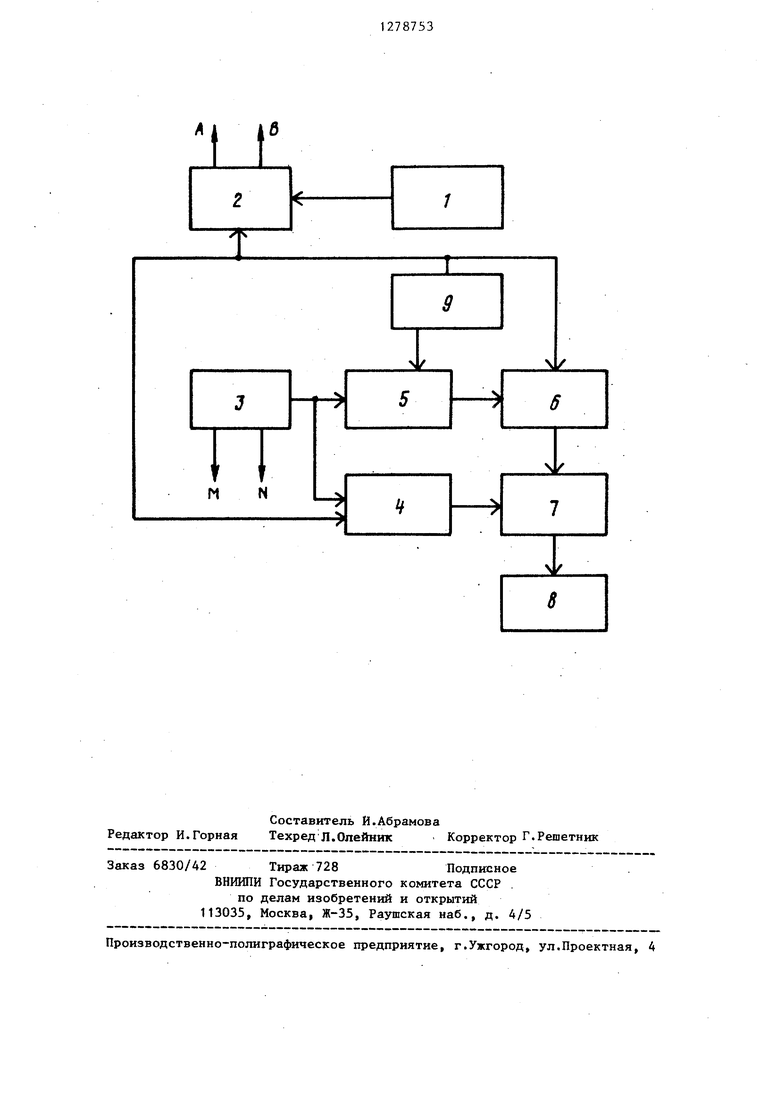

На чертеже представлена блок-схема предлагаемого устройства.

Устройство содержит источник 1 постоянного тока, соединенный с Коммутатором 2 возбуждающего тока, выход которого нагружен на питакщие электроды АВ, компенсатор 3 ЭДС поля риза1у1и, вход которого подключен к приемным электродам Ш, а выход

к входу первого интегрирукщего усилителя 4 постоянного тока и через ключевую схему 5 к входу второго интегрирующего усилителя 6 постоянного тока, выходы первого А и второго 6 усилителей подключены к входу блока 7 суммирования, выход которого нагружен на индикатор 8. Один из выходов генератора 9 тактовой частоты подключен к управлякщему входу ключевой схемы 5, а другой выход - к управляющему входу коммутатора 2 возбуждающего тока и к управляющим входам первого 4 и второго 6 интегрирующих усилителей.

Устройство для геоэлектроразведки работает следукадим образом.

Установленные в,точке измерения приемные электроды подключаются к схеме устройства через компенсатор 3 ЭДС поляризации. Затем (до пропускания возбуждающего тока через питающую линию АВ) компенсатором 3 ЭДС поляризации производят компенсацию потенциалов приемных электродов MN, после чего источник 1 постоянного тока коммутатором 2 возбуждающего тока подключаются к линии АВ.

Длительность подключения источника питания к линии АВ задается генератором 9 тактовой частоты. Через интервал времени it, необходимьй для исключения влияния переходных процессов при включении тока в линии АВ, начинается интегрирование выходного сигнала приемной линии первым 4 и вторым 6 усилителями. Через интервал

времени

при помощи ключевой

2

схемы 5 изменяется полярность сигнала, поступающего на вход второго

усилителя 6. После окончания интегрирования (интервал интегрирования 7 - At) выходные напряжения усилителей поступают на вход блока 7 суммирования, где происходит умножение выходного напряжения второго усилителя 6 на два и вычитание этого напряжения из выходного напряжения первого усилителя 4. Вместо умножения выходного напряжения второго усилителя

6 на два можно установить коэффициент передачи второго усилителя в два раза больше первого. Выходное напряжение второго усилителя 6 пропорционально изменению за время измерения

скомпенсированного до начала измерения выходного напряжения приемной линии.

Таким образом, исключается погрешность измерения р , вызванная линей ым дрейфом ЗДС поляризации электродов, естественного электрического поля и эффектом ВП, т.е. линейным изменением вьщодного напряжения приемной линии.

Формула изобретения Устройство для геоэлектроразведки методами сопротивления на постоянном токе, содержащее источник постоянного тока, соединенный с питаюцей линией АВ через коммутатор возбуждающего тока, приемную линию с электродами MN, подключенную к входу компенсатора ЭДС поляризации, выход которого подключен к входу первого интегрирующего усилителя,.и индикатор, отличающееся тем, что, с целью повьшения точности измерения, в него введены второй интегрирующий усилитель, ключевая схема, генератор

тактовой частоты и блок суммирования, причем вход второго интегрирукщего усилителя через ключевую схему подключен к выходу компенсатора ЭДС поляризации, выходы первого и второго

усилителей подключены к входу блока суммирования, выход которого подключен к индикатору, выход генератора тактовой частоты подключен к управляющему входу ключевой схемы, второй

выход генератора тактовой частоты подключен к интегрирукяцим усилителям и к управляющему входу ком гутатора возбужданицего тока.

t.J

M N

Редактор И.Горная

Составитель И.Абрамова

Техред Л.Олейник Корректор Г.Решетник

Заказ 6830/42 Тираж 728Подписное

ВНИИПИ Государственного комитета СССР

по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4

N/

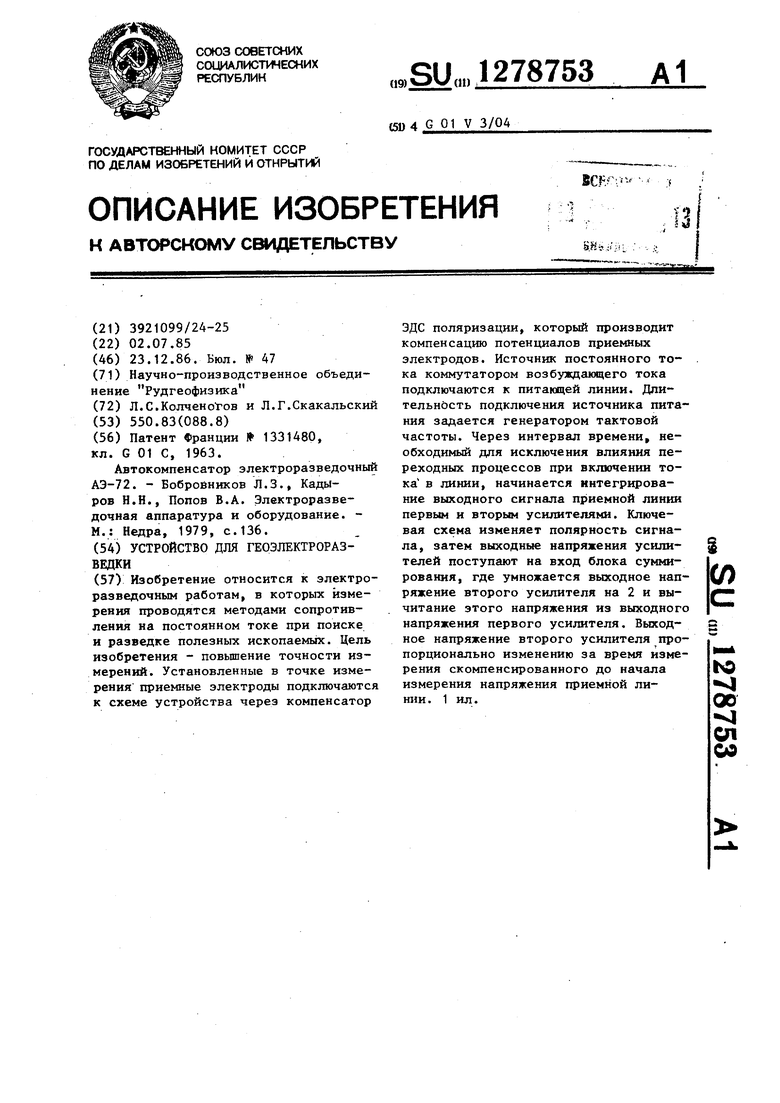

Изобретение относится к электроразведочным работам, в которых измерения проводятся методами сопротивления на постоянном токе при поиске и разведке полезных ископаемых. Цель изобретения - повьшение точности измерений. Установленные в точке измерения приемные электроды подключаются к схеме устройства через компенсатор ЭДС поляризации, который производит компенсацию потенциалов приемных электродов. Источник постоянного тока коммутатором возбуждающего тока подключаются к питающей линии. Длительность подключения источника питания задается генератором тактовой частоты. Через интервал времени, необходимый для исключения влияния переходных процессов при включении тока в линии, начинается интегрирование выходного сигнала приемной линии первым и вторым усилителями. Ключевая схема изменяет полярность сигнала, затем выходные напряжения усилителей поступают на вход блока суммирования, где умножается выходное напряжение второго усилителя на 2 и вычитание этого напряжения из выходного напряжения первого усилителя. Выходное напряжение второго усилителя пропорционально изменению за время измерения скомпенсированного до начсша измерения напряжения приемной линии . 1 ил. i 1C СХ) ч1 СП 00
