Механизм подачи выемочной машины Советский патент 1987 года по МПК E21C29/00 E21C31/00

1 горному к вы1

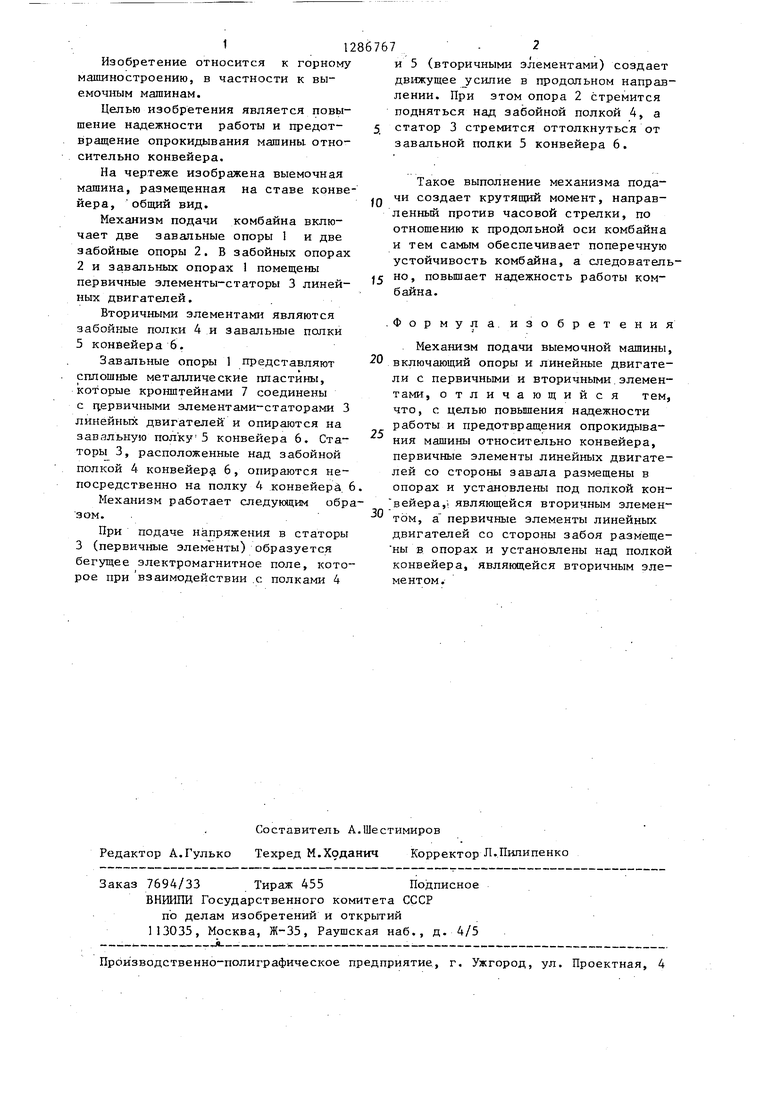

Изобретение относится к машиностроению, в частности емочиым машинам.

Целью изобретения является повышение надежности работы и предотвращение опрокидывания машины относительно конвейера.

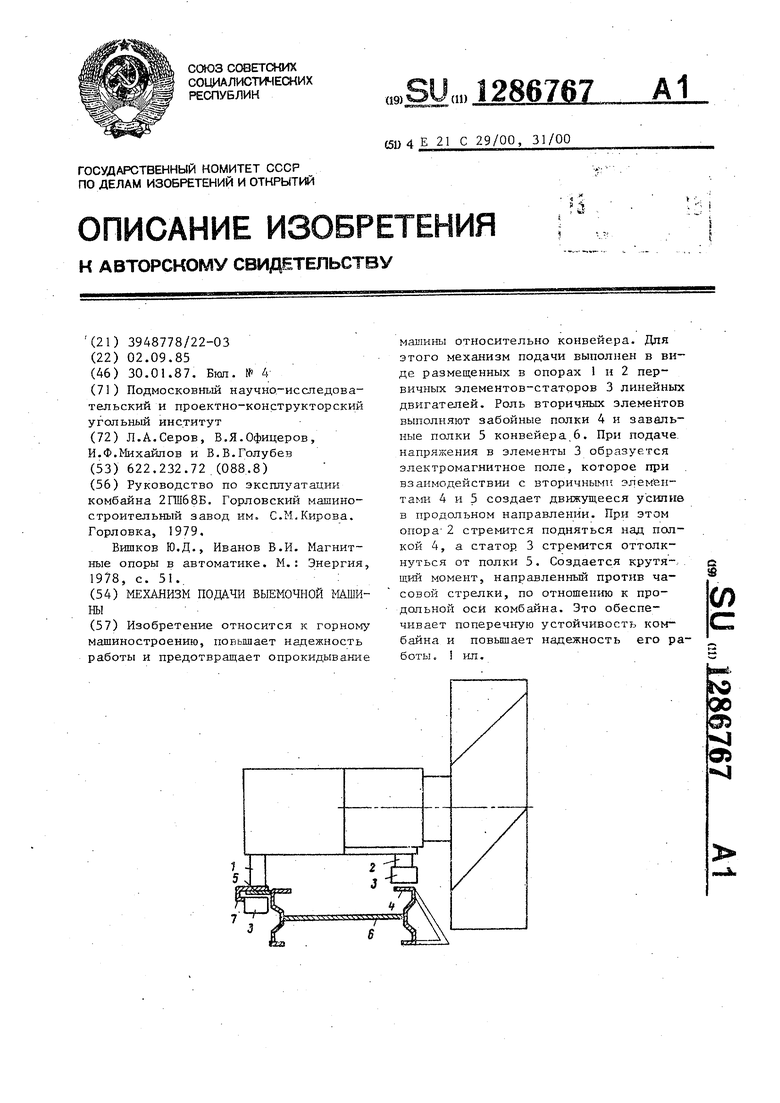

На чертеже изображена выемочная машина, размещенная на ставе конвейера, общий вид.

Механизм подачи комбайна включает две завальные опоры 1 и две забойные опоры 2. В забойных опорах

2и завальных опорах 1 помещены первичные элементы-статоры 3 линейных двигателей.

Вторичными элементами являются забойные полки 4 и завальные полки 5 конвейера 6.

Завальные опоры 1 представляют сплошные металлические пластины, которые кронштейнами 7 соединены с цервичными элементами-статорами 3 линейных двигателей и опираются на завальную полку 5 конвейера 6. Статоры 3, расположенные над забойной полкой 4 конвейеру 6, опираются непосредственно на полку 4 конвейера

Механизм работает следующим обрзом.

При подаче напряжения в статоры

3(первичные элементы) образуется бегущее электромагнитное поле, которое при взаимодействии .с полками 4

Составитель А.Шестимиров Редактор А.Гулько Техред М.Хдданич Корректор Л.Пипипенко

Заказ 7694/33 Тираж 455Подписное

ВНИИПИ Государственного комитета СССР

по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

и 5 (вторичными элементами) создает движущее усилие в продольном направлении. При этом опора 2 стремится подняться над забойной полкой 4, а статор 3 стремится оттолкнуться от завальной полки 5 конвейера 6.

Такое выполнение механизма подачи создает крутящий момент, направленный против часовой стрелки, по отношению к продольной оси комбайна и тем самым обеспечивает поперечную устойчивость комбайна, а следовательно, повышает надежность работы комбайна.

Формула, изобретения

Механизм подачи выемочной машины, включающий опоры и линейные двигатели с первичными и вторичными.элементами, отличающийся

тем,

что, с целью повышения надежности работы и предотвращения опрокидывания машины относительно конвейера, первичные элементы линейных двигатеей со стороны завала размещены в опорах и установлены под полкой конвейера, являющейся вторичным элементом, а первичные элементы линейных двигателей со стороны забоя размещены в опорах и установлены над полкой конвейера, являющейся вторичным элементом.

Изобретение относится к горному машиностроению, повышает надежность работы и предотвращает опрокидывание малшны относительно конвейера. Для этого механизм подачи выполнен в виде размещенных в опорах 1 и 2 первичных элементов-статоров 3 линейных двигателей. Роль вторичных элементов выполняют забойные полки 4 и завальные полки 5 конвейера,6. При подаче. напряжения в элементы 3 образуется электромагнитное поле, которое при взаимодействии с вторичны.м1 тами 4 и 5 создает движущееся усилив в продольном направлении. При этом опора 2 стремится подняться над полкой 4, а статор 3 стремится оттолкнуться от полки 5. Создается крутя-., щий момент, направленньш против часовой стрелки, по отношению к продольной оси комбайна. Это обеспечивает поперечную устойчивость комбайна и повышает надежность его работы « i ил. (Л
