Устройство автоматического выбора оптимального канала радиосвязи Советский патент 1987 года по МПК H04B1/10

11

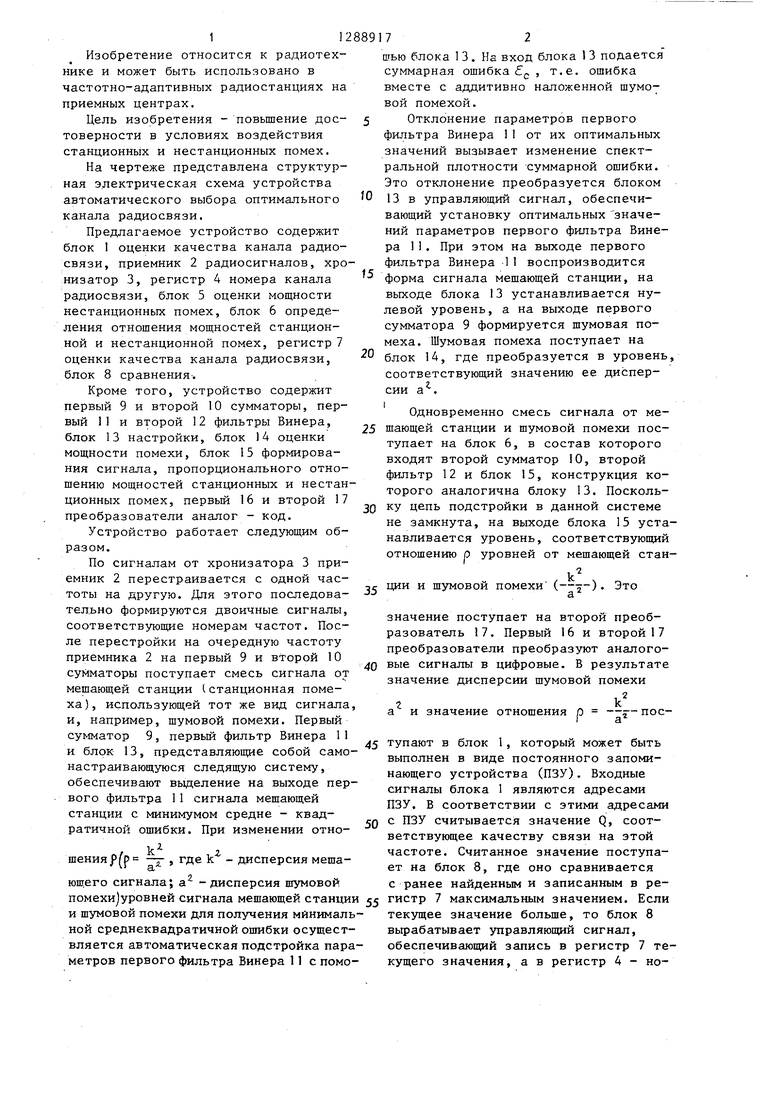

Изобретение относится к радиотехнике и может быть использовано в частотно-адаптивных радиостанциях на приемных центрах.

Цель изобретения - повьшение дос- товерности в условиях воздействия станционных и нестанционных помех.

На чертеже представлена структурная электрическая схема устройства автоматического выбора оптимального канала радиосвязи.

Предлагаемое устройство содержит блок 1 оценки качества канала радиосвязи, приемник 2 радиосигналов, хро низатор 3, регистр 4 номера канала радиосвязи, блок 5 оценки мощности нестанционных помех, блок 6 определения отношения мощностей станционной и нестанционной помех, регистр 7 оценки качества канала радиосвязи, блок 8 сравнения.

Кроме того, устройство содержит первый 9 и второй 10 сумматоры, первый 11 и второй 12 фильтры Винера, блок 13 настройки, блок 14 оценки мощности помехи, блок 15 формирования сигнала, пропорционального отношению мощностей станционных и нестанционных помех, первый 16 и второй 17 преобразователи аналог - код.

Устройство работает следующим образом.

По сигналам от хронизатора 3 приемник 2 перестраивается с одной частоты на другую. Для этого последовательно формируются двоичные сигналы, соответствующие номерам частот. После перестройки на очередную частоту приемника 2 на первый 9 и второй 10 сумматоры поступает смесь сигнала от мешающей станции (станционная помеха), использующей тот же вид сигнала и, например, шумовой помехи. Первый

сумматор 9, первый фильтр Винера 11 и блок 13, представляющие собой самонастраивающуюся следящую систему, обеспечивают вьщеление на выходе первого фильтра 11 сигнала мещающей станции с минимумом средне - квадратичной ошибки. При изменении отнол k ,

шенияр(р -J- , где k - дисперсия мешающего сигнала; а -дисперсия шумовой помехи уровней сигнала мешающей станции и шумовой помехи для получения минимальной среднеквадратичной ошибки осуществляется автоматическая подстройка параметров первого фильтра Винера 11 с помо

15

0

9

5

5

30

35

40

45

50

55 172

шью блока 1 3. На вход блока 13 подается суммарная ошибка б , т.е. ошибка вместе с аддитивно наложенной шумовой помехой.

Отклонение параметров первого фильтра Винера 11 от их оптимальных значений вызывает изменение спектральной плотности суммарной ошибки. Это отклонение преобразуется блоком 13 в управляющий сигнал, обеспечивающий установку оптимальных значений параметров первого фильтра Винера 11. При этом на выходе первого фильтра Винера 11 воспроизводится форма сигнала мешающей станции, на выходе блока 13 устанавливается нулевой уровень, а на выходе первого сумматора 9 формируется шумовая помеха. Шумовая помеха поступает на блок 14, где преобразуется в уровень, соответствующий значению ее дисперсии а.

Одновременно смесь сигнала от мещающей станции и шумовой помехи поступает на блок 6, в состав которого входят второй сумматор 0, второй фильтр 12 и блок 15, конструкция которого аналогична блоку 13. Поскольку цепь подстройки в данной системе не замкнута, на выходе блока 15 устанавливается уровень, соответствующий отношению р уровней от мешающей станkции и шумовой помехи (--j). Это

3

значение поступает на второй преобразователь 17. Первый 16 и второй 1 7 преобразователи преобразуют аналоговые сигналы в цифровые. В результате значение дисперсии шумовой помехи

гk

а и значение отношения р -j- поступают в блок 1, который может быть выполнен в виде постоянного запоминающего устройства (ПЗУ). Входные сигналы блока 1 являются адресами ПЗУ, В соответствии с этими адресами с ПЗУ считывается значение Q, соответствующее качеству связи на этой частоте. Считанное значение поступает на блок 8, где оно сравнивается с ранее найденным и записанным в регистр 7 максимальным значением. Если текущее значение больше, то блок 8 вьфабатывает управляющий сигнал, обеспечивающий запись в регистр 7 текущего значения, а в регистр 4 - но3 .12

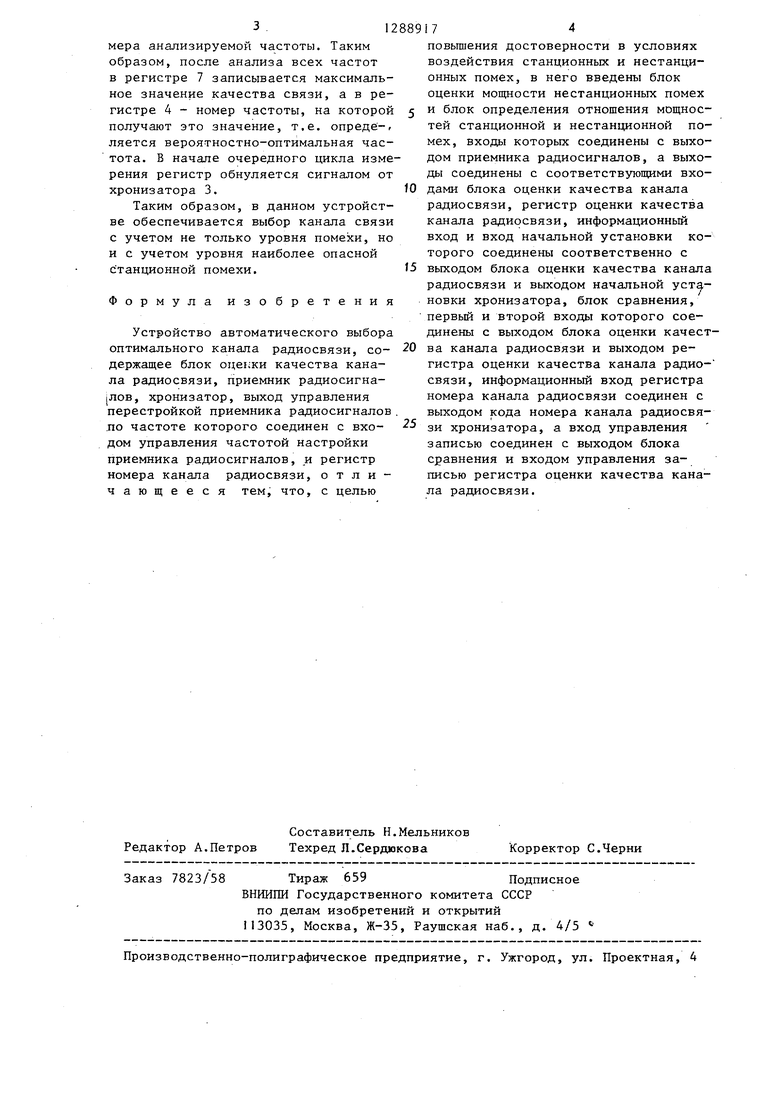

мера анализируемой частоты. Таким образом, после анализа всех частот в регистре 7 записывается максимальное значение качества связи, а в регистре 4 - номер частоты, на которой получают это значение, т.е. опреде -, ляется вероятностно-оптимальная частота. В начале очередного цикла измерения регистр обнуляется сигналом от хронизатора 3.

Таким образом, в данном устройстве обеспечивается выбор канала связи с учетом не только уровня помехи, но и с учетом уровня наиболее опасной с танционной помехи.

Формула изобретения

Устройство автоматического выбора оптимального канала радиосвязи, содержащее блок оце1;ки качества канала радиосвязи, приемник радиосигна- лов, хронизатор, выход управления перестройкой приемника радиосигналов .по частоте которого соединен с входом управления частотой настройки приемника радиосигналов, и регистр номера канала радиосвязи, отличающееся тем, что, с целью

Редактор А.Петров Заказ 7823/58

Составитель Н.Мельников Техред Л.Сердюкова

Корректор С.

Тираж 659Подписное

ВНРШПИ Государственного комитета СССР

по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

5 0

-5

0

5

174

повышения достоверности в условиях воздействия станционных и нестанционных помех, в него введены блок оценки мощности нестанционных помех и блок определения отношения мощностей станционной и нестанционной помех, входы которых соединены с выходом приемника радиосигналов, а выходы соединены с соответствующими входами блока оценки качества канала радиосвязи, регистр оценки качества канала радиосвязи, информационньй вход и вход начальной установки которого соединены соответственно с выходом блока оценки качества канала радиосвязи и выходом начальной установки хронизатора, блок сравнения, первый и второй входы которого соединены с выходом блока оценки качества канала радиосвязи и выходом регистра оценки качества канала радио- связи, информационный вход регистра номера канала радиосвязи соединен с выходом кода номера канала радиосвязи хронизатора, а вход управления записью соединен с выходом блока сравнения и входом управления записью регистра оценки качества канала радиосвязи.

Корректор С.Черни

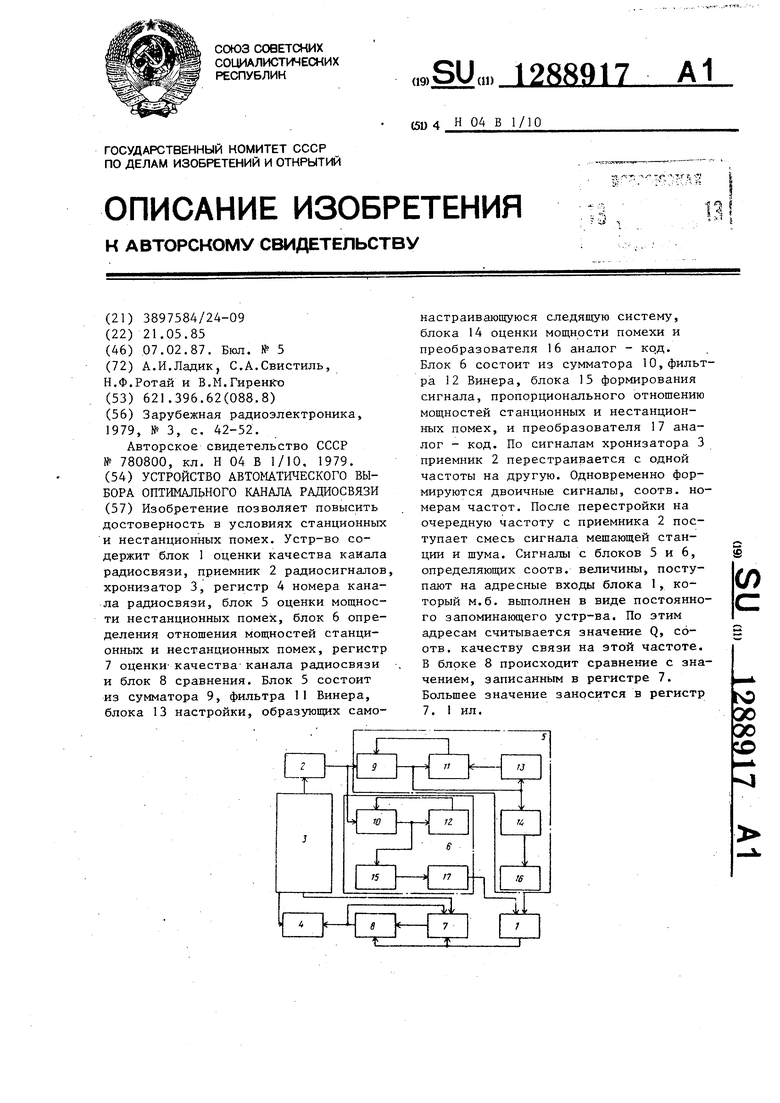

Изобретение позволяет повысить достоверность в условиях станционных и нестанционных помех. Устр-во содержит блок 1 оценки качества канала радиосвязи, приемник 2 радиосигналов, хронизатор 3, регистр 4 номера канала радиосвязи, блок 5 оценки мощности нестанционных помех, блок 6 определения отношения мощностей станционных и нестанционных помех, регистр 7 оценки- качества- канала радиосвязи и блок 8 сравнения. Блок 5 состоит из сумматора 9, фильтра 1 Винера, блока 13 настройки, образующих самонастраивающуюся следящую систему, блока 14 оценки мощности помехи и преобразователя 16 аналог - код. Блок 6 состоит из сумматора 10, фильтра 12 Винера, блока 15 формирования сигнала, пропорционального отношению мощностей станционных и нестанционных помех, и преобразователя 17 аналог - код. По сигналам хронизатора 3 приемник 2 перестраивается с одной частоты на другую. Одновременно формируются двоичные сигналы, соотв. номерам частот. После перестройки на очередную частоту с приемника 2 поступает смесь сигнала мешающей станции и шума. Сигналы с блоков 5 и 6, определяющих соотв. величины, поступают на адресные входы блока 1, который м.б. вьтолнен в виде постоянного запоминающего устр-ва. По этим адресам считывается значение Q, соотв. качеству связи на этой частоте. В блоке 8 происходит сравнение с значением, записанным в регистре 7. Большее значение заносится в регистр 7. I ил. в (Л
