Устройство для измерения расстояния Советский патент 1987 года по МПК G01B11/26

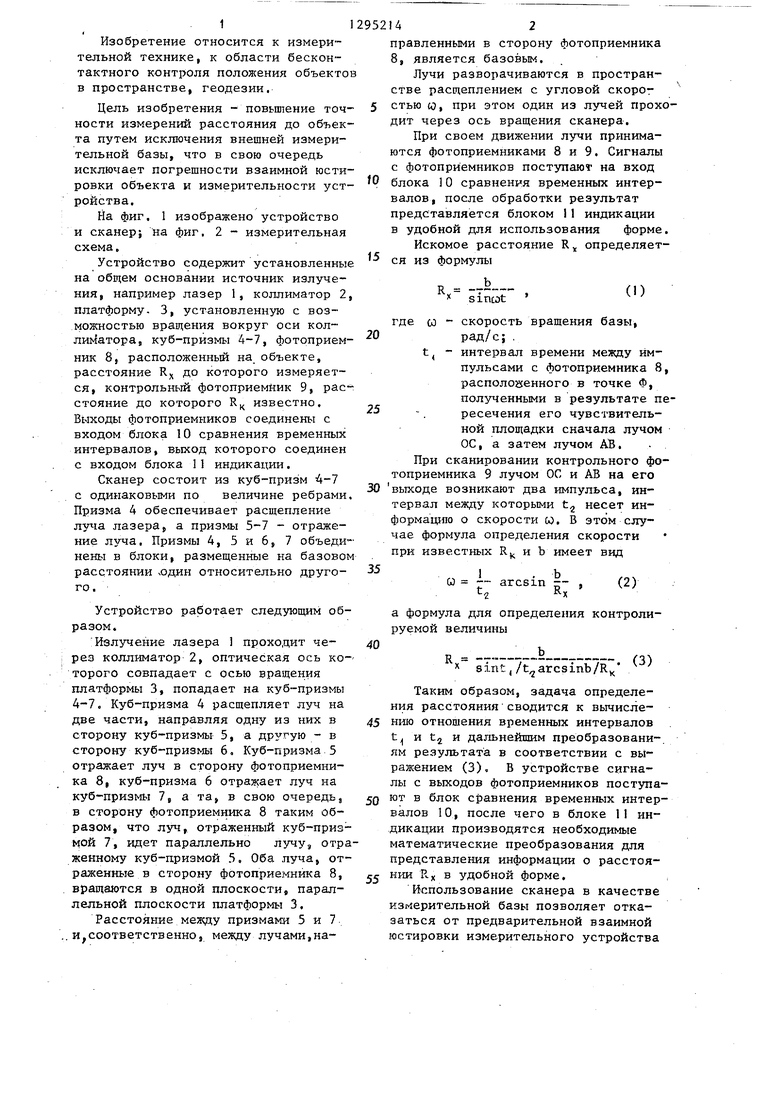

Изобретение относится к измерительной технике, к области бесконтактного контроля положения объектов в пространстве, геодезии.

Цель изобретения - повышение точности измерений расстояния до объекта путем исключения внешней измерительной базы, что в свою очередь исключает погрешности взаимной юстировки объекта и измерительности устройства.

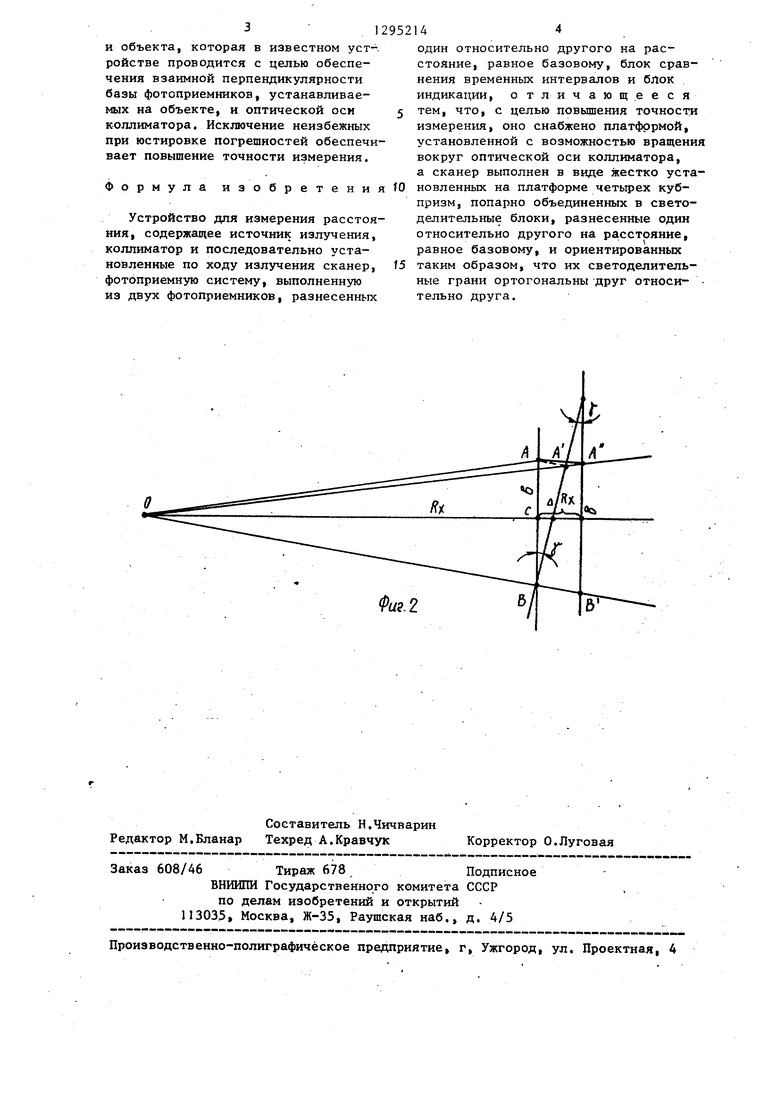

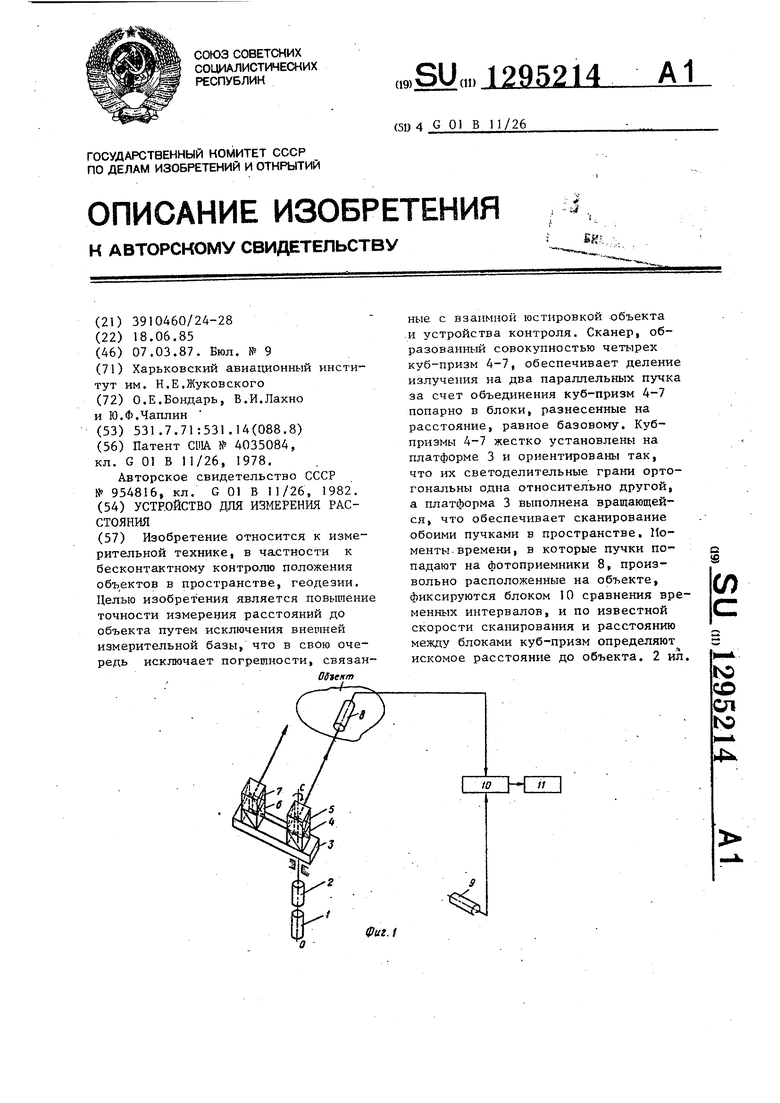

На фиг. 1 изображено устройство и сканер; на фиг. 2 - измерительная схема,

Устройство содержит установленные на общем основании источник излучения, например лазер 1, коллиматор 2, платформу. 3, установленную с возможностью вращения вокруг оси кол- лиЯатора, куб-призмы 4-7, фотоприемник 8, расположенный на объекте, расстояние R до которого измеряется, контрольный фотоприемйик 9, рас- стояние до которого R, известно. Выходы фотоприемников соединены с входом блока 10 сравнения временных интервалов, выход которого соединен с входом блока 11 индикации.

Сканер состоит из куб-призм 4-7 с одинаковыми по величине ребрами. Призма 4 обеспечивает расщепление лазера а призмы 5-7 - отражение яуча. Призмы 4, 5 и 6, 7 объеди - иены в блоки, размещенные на базовом расстоянии чОдин относительно другого.

Устройство работает следующим образом.

;Излучение лазера проходит через коллиматор 2, оптическая ось которого совпадает с осью вращения платформы 3, попадает на куб-призмы 4-7, Куб-призма 4 расщепляет луч на две части, направляя одну из них в сторону куб-призмы 5, а другую - в сторону куб-призмь 6, Куб-призма 5 отражает луч в сторону фотоприемника 8, куб-призма 6 отражает луч на куб-призмы 7s а та, в свою очередь, в сторону фотоприемника 8 таким Образом, что луч, отраженный куб-призмой 7, идет параллельно лучу, отраженному куб-призмой 5. Оба луча, отраженные в сторону фотоприемника 8, вращаются в одной плоскости, параллельной плоскости платформы 3.

Расстояние мелоду призмами 5 и 7

несоответственно, между лучами,на

правленными в сторону фотоприемника 8, является базовым.

Лучи разворачиваются в пространстве расщеплением с угловой скорог стью (О, при этом один из лучей проходит через ось вращения сканера.

При своем движении лучи принимаются фотоприемниками 8 и 9. Сигналы с фотоприемников поступают на вход блока 10 сравнения временных интервалов, после обработки результат представляется блоком 11 индикации в удобной для использования форме.

Искомое расстояние R определяется из формулы

RX

Ь.-. sintot

(1)

где со - скорость вращения базы,

рад/с; .

t - интервал времени между импульсами с фотоприемника 8, расположенного в точке Ф, полученными в результате пересечения его чувствительной площадки сначала лучом ОС, а затем лучом АВ. . При сканировании контрольного фотоприемника 9 лучом ОС и АВ на его выходе возникают два импульса, интервал между которыми t несет информацию о скорости со. В этбм случае формула определения скорости при известных R и b имеет вид

Q - arcsin -- , (2)

а формула для определения контролируемой величины

b

Р - «,-,.- .

sint,/t-arcsinb/Rv

(3)

Таким образом, задача определения расстояния сводится к вычислению отношения временных интервалов t и tj и дальнейшим преобразовани-. ям результата в соответствии с выражением (3). В устройстве сигналы с выходов фотоприемников поступают в блок сравнения временных интервалов 10, после чего в блоке 11 индикации производятся необходимые математические преобразования для представления информации о расстояНИИ R.X в удобной форме.

Использование сканера в качестве измерительной базы позволяет отказаться от предварительной взаимной юстировки измерительного устройства

3 12 и объекта, которая в известном уст-. ройстве проводится с целью обеспечения взаимной перпендикулярности баэы фотоприемников, устанавливаемых на объекте, и оптической оси коллиматора. Исключение неизбежных при юстировке погрешностей обеспечивает повышение точности измерения.

Формула изобретения

Устройство для измерения расстояния, содержащее источник излучения, коллиматор и последовательно установленные по ходу излучения сканер, фотоприемную систему, выполненную из двух фотоприемников, разнесенных

144

один относительно другого на расстояние, равное базовому, блок сравнения временных интервалов и блок индикации, отличающееся тем, что, с целью повышения точности измерения, оно снабжено платформой, установленной с возможностью вращени вокруг оптической оси коллиматора, а сканер выполнен в виде жестко установленных на платформе четьфех куб- призм, попарно объединенных в свето- делительные блоки, разнесенные один относительно другого на расстояние, равное базовому, и ориентированных таким образом, что их светоделитель- ные грани ортогональны друг относи- тельно друга.

Изобретение относится к измерительной технике, в частности к бесконтактному контролю положения объектов в пространстве, геодезии. Целью изобретения является повышение точности измерения расстояний до объекта путем исключения внешней измерительной базы, что в свою очередь исключает погрешности, связанOftexm ные с взаимной юстировкой объекта .и устройства контроля. Сканер, образованный совокупностью четырех куб-призм 4-7, обеспечивает деление излучения на два параллельнь:х пучка за счет объединения куб-призм 4-7 попарно в блоки, разнесенные на расстояние, равное базовому. Куб- призмы 4-7 жестко установлены на платформе 3 и ориентированы так, что их светоделительные грани ортогональны одна относительно другой, а платформа 3 выполнена вращающейся, что обеспечивает сканирование обоими пучками в пространстве. Моменты -времени, в которые пучки попадают на фотоприемники 8, произвольно расположенные на объекте, фиксируются блоком 10 сравнения временных интервалов, и по известной скорости ска1шрования и расстоянию между блоками куб-призм определяют искомое расстояние до объекта, 2 ил. I (Л Фиг.1

te2

Составитель Н.Чичварин Редактор М.Бланар Техред А.Кравчук

Заказ 608/46 Тираж 678Подписное

ВНИИПИ Государственного комитета СССР

по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4

Корректор О.Луговая
