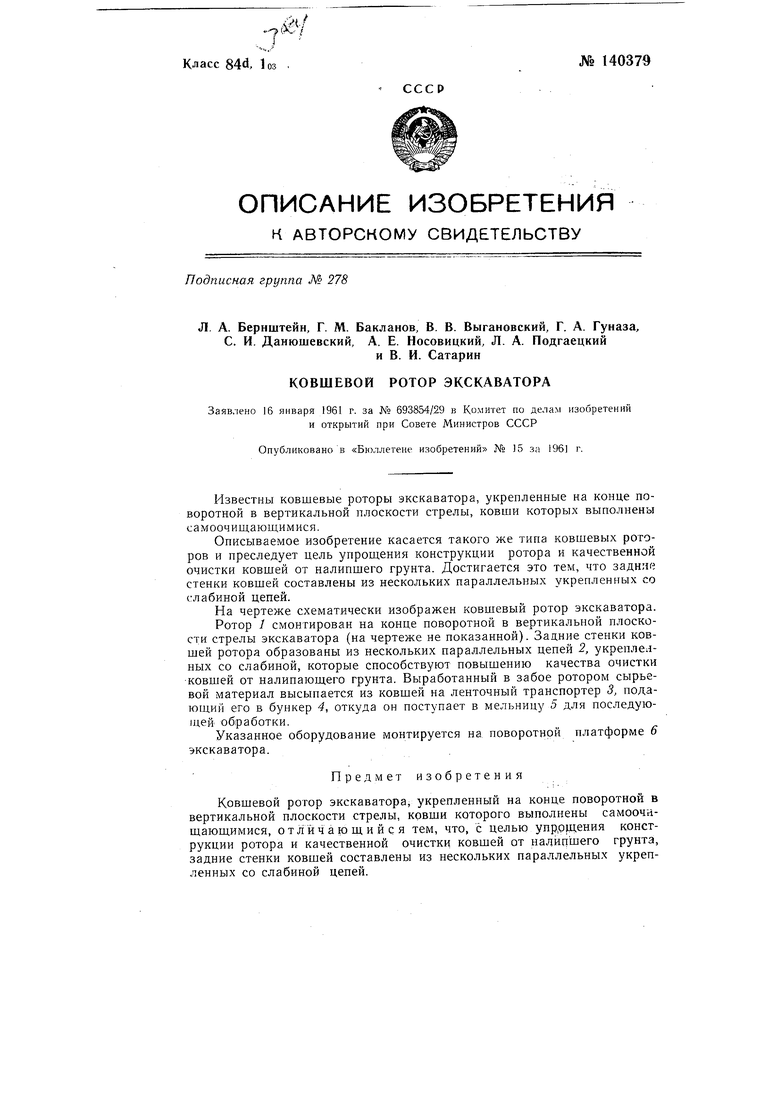

Ковшевой ротор экскаватора Советский патент 1961 года по МПК E02F3/24 E02F5/08

Известны ковшевые роторы экскаватора, укрепленные на конце поворотной в вертикальной плоскости стрелы, ковши которых выполнены самоочищающимися.

Описываемое изобретение касается такого же типа ковщевых poroj ров и преследует цель упрощения конструкции ротора и качественной очистки ковщей от налипщего грунта. Достигается это тем, что задние стенки ковщей составлены из нескольких параллельных укрепленных со слабиной цепей.

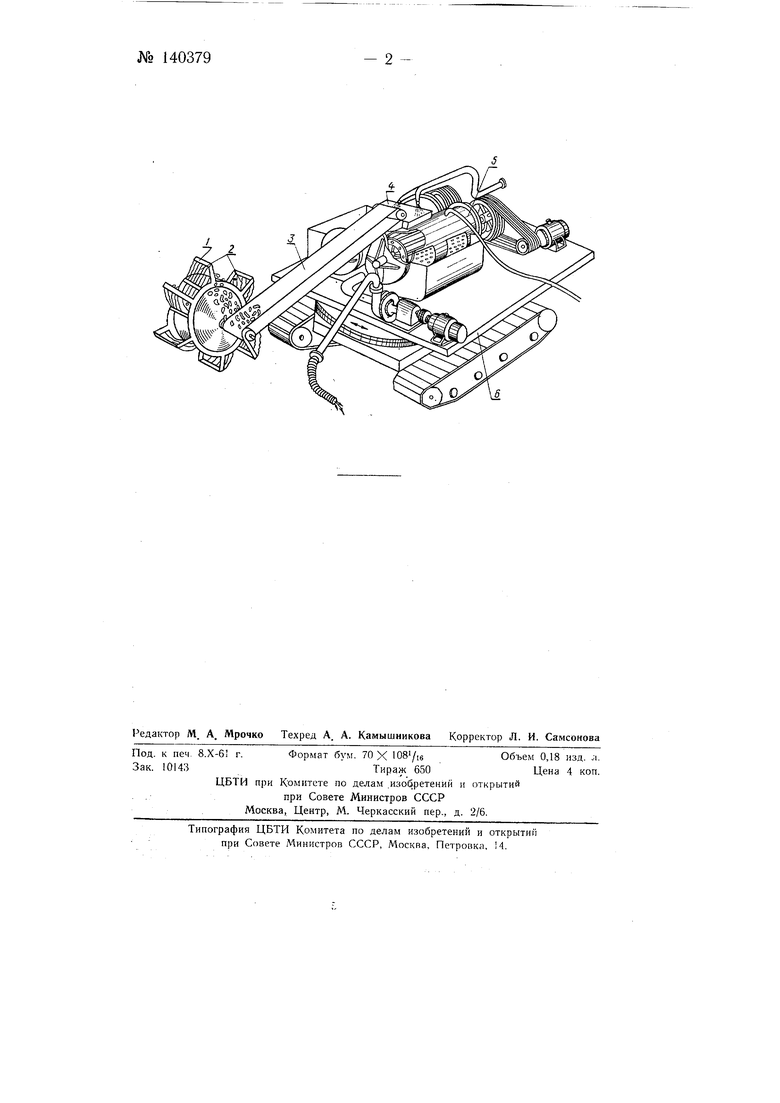

На чертеже схематически изображен ковщевый ротор экскаватора.

Ротор / смонтирован на конце поворотной в вертикальной плоскости стрелы экскаватора (на чертеже не показанной). Задние стенки ковщей ротора образованы из нескольких параллельных цепей 2, укрепленных со слабиной, которые способствуют повыщению качества очистки ковщей от налипающего грунта. Выработанный в забое ротором сырьевой материал высыпается из ковщей на ленточный транспортер 5, подающий его в бункер 4, откуда он поступает в мельницу 5 для последующей обработки.

Указанное оборудование монтируется на поворотной платформе 6 экскаватора.

Предмет изобретения

Ковщевой ротор экскаватора, укрепленный на конце поворотной в вертикальной плоскости стрелы, ковщи которого выполнены самоочищающимися, отличающийся тем, что, с целью упрощения конструкции ротора и качественной очистки ковщей от налйцшего грунта, задние стенки ковщей составлены из нескольких параллельных укрепленных со слабиной цепей.
