Блок-контейнер Советский патент 1988 года по МПК E04B1/348

Описание патента на изобретение SU1434047A1

4 СО 4 О 4

Фиг.1

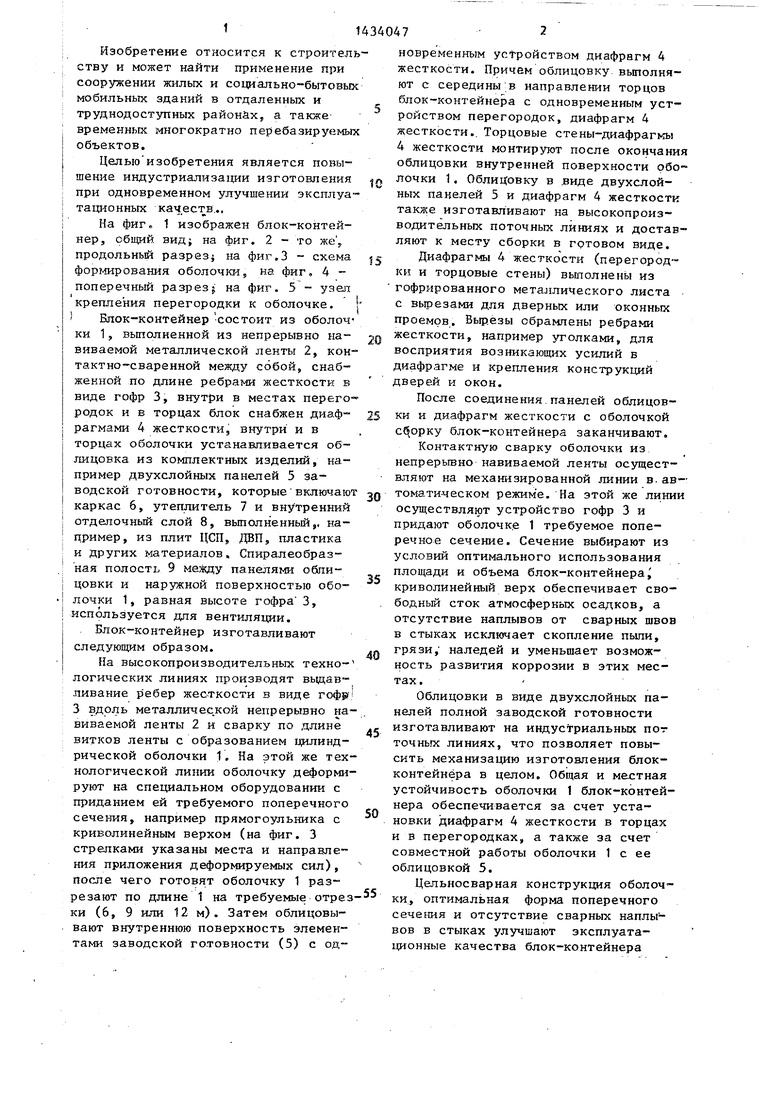

Изобретение относится к строительству и может найти применение при сооружении жилых и социально-бытовых мобильньпс зданий в отдаленных и труднодоступных районах, а также временных многократно перебазируемых объектов.

Целью изобретения является повышение индустриализа1щи изготовления при одновременном улучшении эксплуатационных качеств...

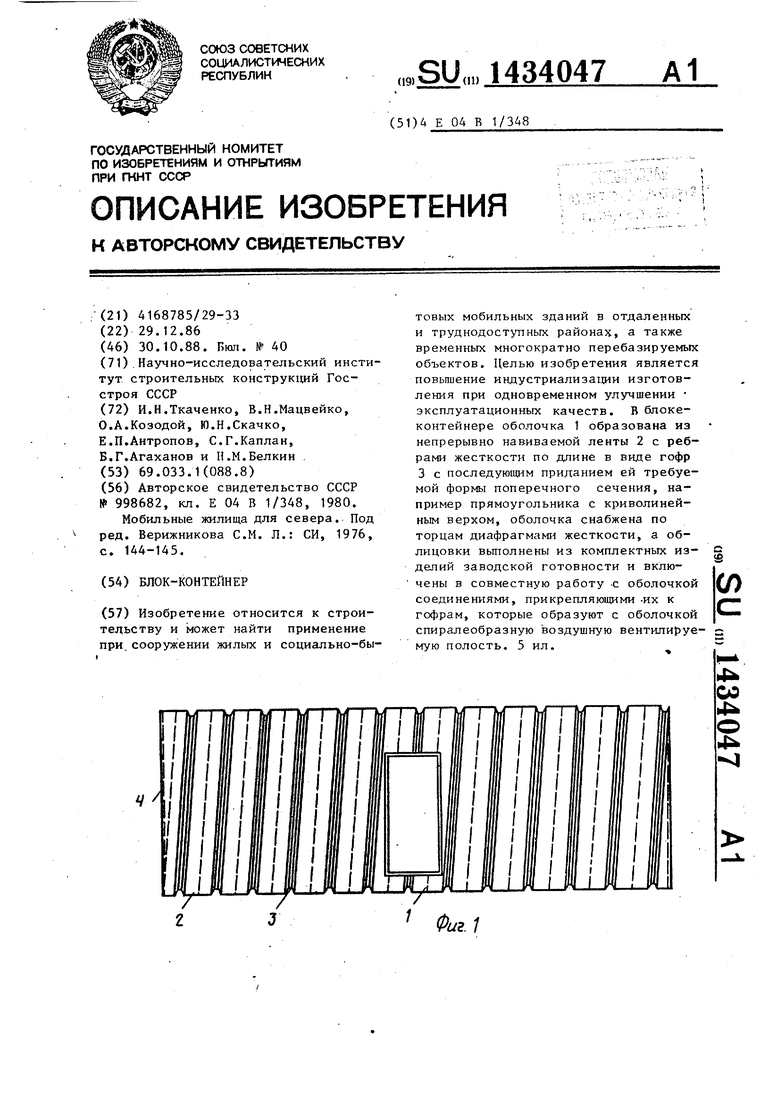

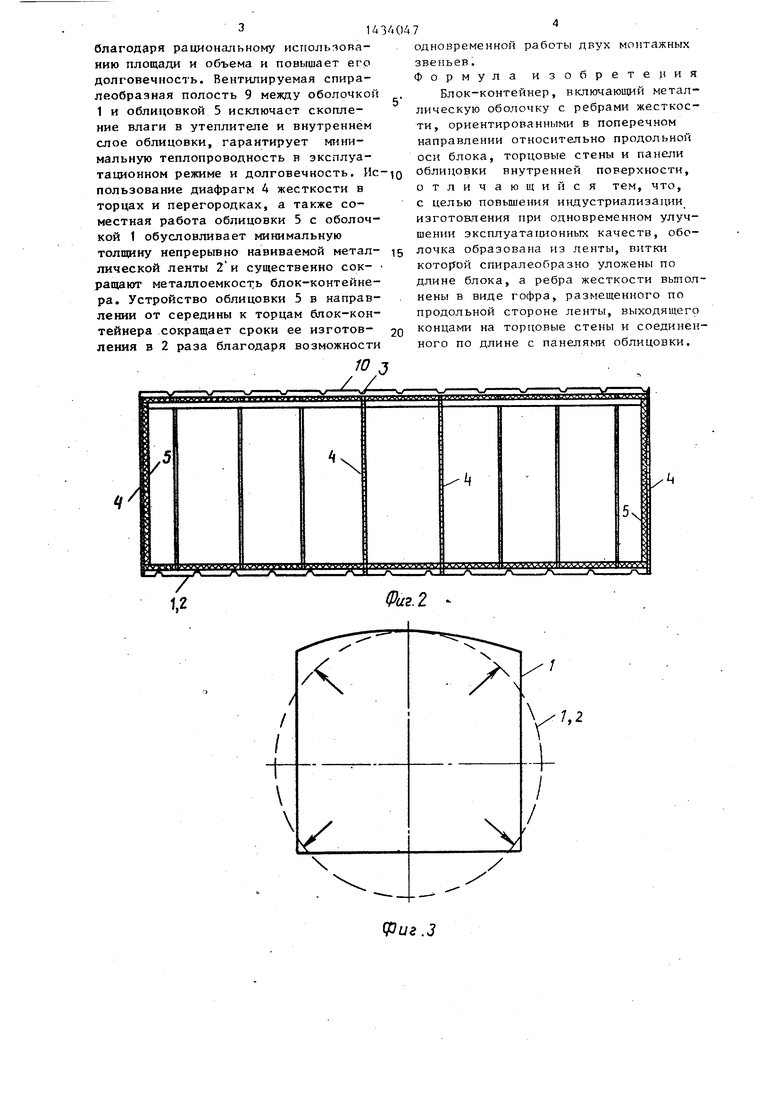

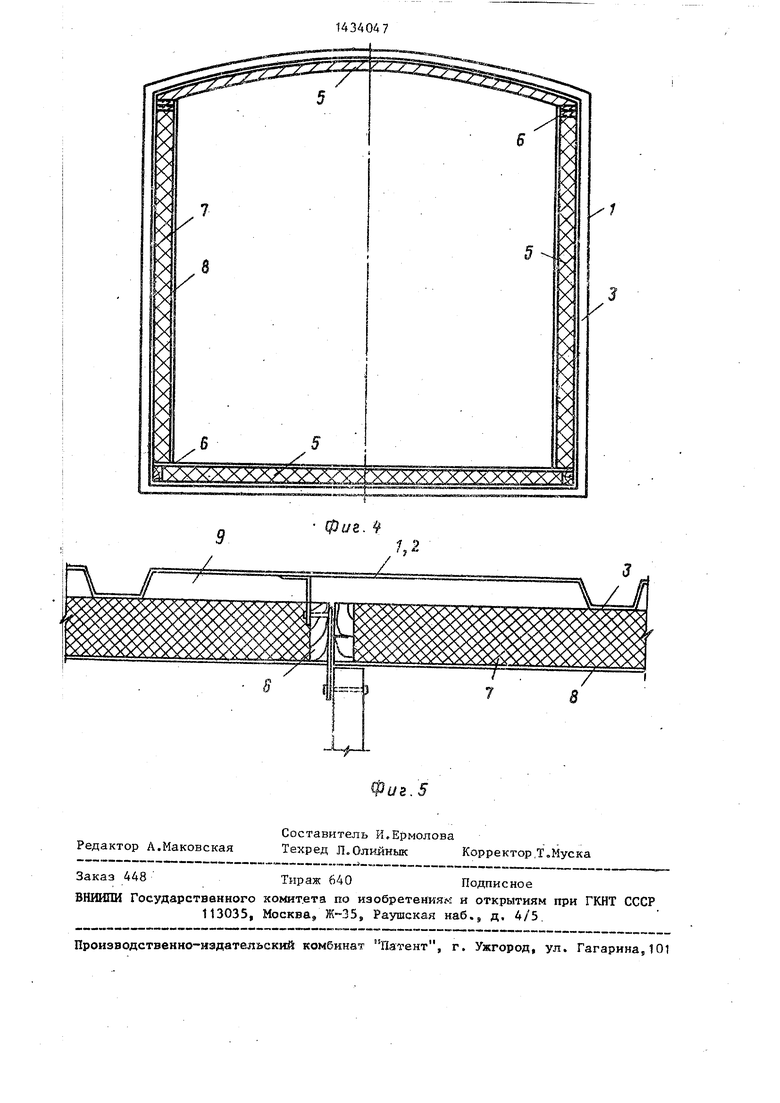

На фиг. 1 изображен блок-контейнер, общий вид; на фиг. 2 - то же продольньй разрезj на фиг.З - схема формирования оболочки, на фиг, 4 - поперечный разрез} на фиг. 5 - узел крепления перегородки к оболочке. Блок-контейнер состоит из оболочки 1, выполненной из непрерывно навиваемой металлической ленты 2, контактно-сваренной между собой, снаб жекной по длине ребрами жесткости в виде гофр 3, внутри в местах перегородок и в торцах блок снабжен диафрагмами 4 жесткости, внутри и в торцах оболочки устанавливается об- лидовка из комплектных изделий, например двухслойных панелей 5 заводской готовности, которые включают каркас 6, утеплитель 7 и внутренний отделочный слой 8, вьтолненный,, например, из плит цеп, дап, пластика и других материалов. Спиралеобразная полость 9 между панелями обпи- цовки и наружной поверхностью оболочки 1, равная высоте гофра 3, используется для вентиляции.

Блок контейнер изготавливают следующим образом.

На высокопроизводительных технологических линиях производят вьвдав ливание ребер жес-ткости в виде гофр 3 вдоль металлической непрерывно навиваемой ленты 2 и сварку по длине витков ленты с образованием цилиндрической оболочки 1. На этой же технологической линии оболочку деформируют на специальном оборудовании с приданием ей требуемого поперечного сечения, например прямогоульника с криволинейным верхом (на фиг. 3 стрелками указаны места и направления приложения деформируемых сил), после чего ГОТОВЯЕТ оболочку 1 разрезают по длине 1 на требуемые отрез ки (6, 9 или 12 м). Затем облицовывают внутреннюю поверхность элементами заводской готовности (5) с од

10

15

20

25

30

35

40

45

50

55

новременным yctpoйcтвoм диафрагм 4 жесткости. Причем облицовку выполняют с середины В направлении торцов блок-контейнера с одновременным устройством перегородок, диафрагм 4 жесткости.. Торцовые стены-диафрагмы 4 жесткости монтируют после окончания облицовки внутренней поверхности оболочки 1. ОблиЦовк-у в .виде двухслойных панелей 5 и диафрагм 4 жесткости также изготавливают на высокопроизводительных поточных линиях и доставляют к месту сборки в готовом виде.

Диафрагмы 4 жесткости (перегородки и торцовые стены) вьтолнены из гофрированного металлического листа с вырезами для дверных или оконных проемов. Вьф.езы обрампены ребрами жесткости, например уголками, для восприятия возникающих усилий в диафрагме и крепления конструкций дверей и окон.

После соединения.панелей облицовки и диафрагм жесткости с оболочкой сборку блок-контейнера заканчивают.

Контактную сварку оболочки из непрерывно навиваемой ленты осуществляют на механизированной линии в. автоматическом режим е. На этой же линии осуществляют устройство гофр 3 и придают оболочк.е 1 требуемое поперечное сечение. Сечение выбирают из условий оптимального использования площади и объема блок-контейнера криволинейный верх обеспечивает сво- бодньй сток атмосферных осадков, а отсутствие наплывов от сварных швов в стыках исключает скопление пыпи, грязи, наледей и уменьшает возможность развития коррозии в этих местах.

Облицовки в виде двух.слойных панелей полной заводской готовности изготавливают на индустриальных пот точных линиях, что позволяет повысить механизацию изготовления блок- контейнера в целом. Общая и местная устойчивость оболочки 1 блок-контейнера обеспечивается за счет установки диафрагм 4 жесткости в торцах и в перегородках, а также за счет совместной работы оболочки 1 с ее облицовкой 5.

Цельносварная конструкция оболочки, оптимальная форма поперечного сечения и отсутствие сварных наплывов в стыках улучшают эксплуата- ц юнные качества блок-контейнера

3143

благодаря рациональному использованию площаду и объема и повышает его долговечность. Вентилируемая спиралеобразная полость 9 между оболочкой 1 и облицовкой 5 исключает скопление влаги в утеплителе и внутреннем слое облицовки, гарантирует минимальную теплопроводность в эксплуатационном режиме и долговечность. Использование диафрагм А жесткости в торцах и перегородках, а также со- местная работа облицовки 5 с оболочкой 1 обусловливает минимальную толщину непрерывно навиваемой метал- лической ленты 2 и существенно сок- ращают металлоемкость блок-контейнера. Устройство облицовки 5 в направлении от середины к торцам блок-контейнера сокращает сроки ее изготовления в 2 раза благодаря возможности

/V

одновременной работы двух монтажных звеньев.

Формула изобретения Блок-контейнер, включающий металлическую оболочку с ребрами жесткости, ориентированными в поперечном направлении относительно продольной оси блока, торцовые стены и панели облицовки внутренней поверхности, отличающийся тем, что, с целью повышения индустриализации изготовления при одновременном улучшении эксплуатационных качеств, оболочка образована из ленты, витки которой спиралеобразно уложены по длине блока, а ребра жесткости выполнены в виде гофра, размещенного по продольной стороне ленты, выходящего концами на торцовые стены и соединенного по длине с панелями облицовки.

Похожие патенты SU1434047A1

название год авторы номер документа
ЗДАНИЕ ИЗ ОБЪЕМНЫХ БЛОКОВ И ОБЪЕМНЫЙ БЛОК 1994
  • Евдокимов Александр Николаевич
  • Василенко Владимир Иванович
  • Бирюков Юрий Александрович
  • Селиванов Сергей Николаевич
  • Щербак Николай Николаевич
RU2041330C1
Объемный блок 1978
  • Тимофеенко Леонид Петрович
  • Резниченко Владимир Иванович
SU742550A1
Объемный блок 1978
  • Мясников Борис Николаевич
  • Ткаченко Игорь Николаевич
  • Бушмиц Юрий Исаакович
  • Тимофеенко Леонид Петрович
  • Криппа Александр Иосифович
  • Лукашенко Иван Андреевич
  • Яцышин Николай Борисович
SU767304A1
ЗДАНИЕ ИЗ ОБЪЕМНЫХ БЛОКОВ И ОБЪЕМНЫЙ БЛОК 1994
  • Евдокимов Александр Николаевич
  • Василенко Владимир Иванович
  • Бирюков Юрий Александрович
  • Селиванов Сергей Николаевич
  • Щербак Николай Николаевич
RU2041331C1
СЕКЦИЯ РАСПРЕДЕЛИТЕЛЬНОГО ПУНКТА ВЫСШЕГО НАПРЯЖЕНИЯ БЛОЧНОЙ РАСПРЕДЕЛИТЕЛЬНОЙ ТРАНСФОРМАТОРНОЙ ПОДСТАНЦИИ 2002
RU2219628C1
СТРОИТЕЛЬНЫЕ ПАНЕЛИ, ФУНДАМЕНТНОЕ СТРОЕНИЕ, ТРЕХМЕРНАЯ СТРОИТЕЛЬНАЯ КОНСТРУКЦИЯ, СПОСОБ ИЗГОТОВЛЕНИЯ ТРЕХМЕРНОЙ СТРОИТЕЛЬНОЙ КОНСТРУКЦИИ, СПОСОБ УТЕПЛЕНИЯ ЗДАНИЯ 2004
  • Размолодин Евгений Робертович
RU2277619C2
СБОРНАЯ ПАНЕЛЬ СКЛАДЧАТОЙ ФОРМЫ 1992
  • Грачев В.А.
RU2032037C1
СТРОИТЕЛЬНЫЙ ЭЛЕМЕНТ, КОНСТРУКЦИЯ ОГРАЖДЕНИЯ ЗДАНИЯ, КАРКАС СТЕНОВОГО ОГРАЖДЕНИЯ, ЗДАНИЕ, СООРУЖЕНИЕ, СПОСОБ ВОЗВЕДЕНИЯ ЗДАНИЯ, СООРУЖЕНИЯ (ВАРИАНТЫ) 1995
  • Булгаков С.Н.
RU2048647C1
Защитное фортификационное сооружение 2024
  • Анпилов Сергей Михайлович
  • Ерофеев Владимир Трофимович
  • Леонович Сергей Николаевич
  • Римшин Владимир Иванович
  • Сорочайкин Андрей Николаевич
  • Сколубович Юрий Леонидович
RU2833182C1
ПОЛНОСБОРНОЕ ЗДАНИЕ ИЗ ЛЕГКИХ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ 2010
  • Глуховцев Всеволод Эдуардович
  • Лапидус Александр Фридрихович
  • Лапидус Сергей Александрович
RU2429327C1

Иллюстрации к изобретению SU 1 434 047 A1

Реферат патента 1988 года Блок-контейнер

Изобретение относится к строительству и может найти применение при. сооружении жилых и социально-бытовых мобильных зданий в отдаленных и труднодоступных районах, а также временных многократно перебазируемых объектов. Целью изобретения является повьпиение индустриализации изготовления при одновременном улучшении эксплуатационных качеств. В блоке- контейнере оболочка 1 образована из непрерывно навиваемой ленты 2 с ребрами жесткости по длине в виде гофр 3 с последующим приданием ей требуемой формы поперечного сечения, например прямоугольника с криволинейным верхом, оболочка снабжена по торцам диафрагмами жесткости, а облицовки вьшолнены из комплектных изделий заводской готовности и включены в совместную работу .с оболочкой соединениями, прикрепляющими -их к гофрам, которые образуют с оболочкой спиралеобразную воздушную вентилируе- с мую полость. 5 ил. (Л

Формула изобретения SU 1 434 047 A1

/

1,2

/

1 Тл. тГ -Гл-Гл л.-гл л. л- л Л I .. I ..А а I

fe.2

./

иг.З

фи&. Ч

т
