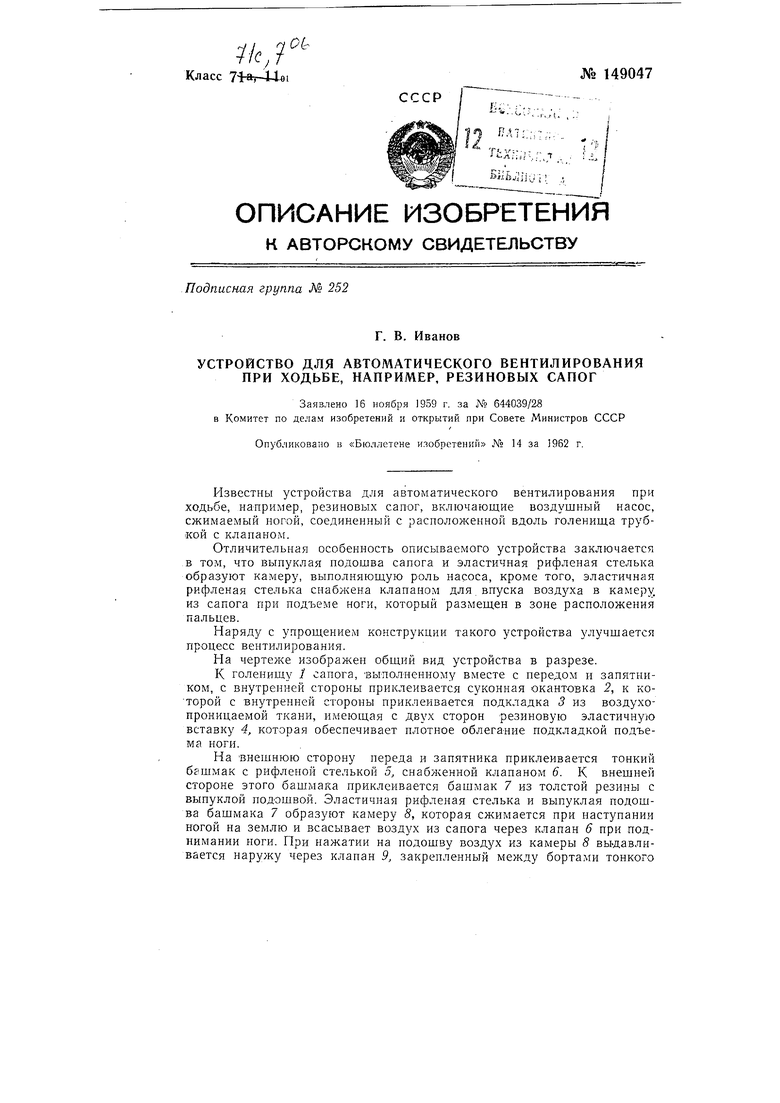

Устройство для автоматического вентилирования при ходьбе, например, резиновых сапог Советский патент 1962 года по МПК A43B7/06

Известны устройства для автоматического вентилирования при ходьбе, например, резиновых сапог, включающие воздушный насос, сжимаемый ногой, соединенный с расположенной вдоль голенища трубкой с клапаном.

Отличительная особенность описываемого устройства заключается в том, что выпуклая подошва сапога и эластичная рифленая стелька образуют камеру, выполняющую роль насоса, кроме того, эластичная рифленая стелька снабжена клаиаиом для впуска в камеру, из сапога при подъеме ноги, который размещен в зоне расположения пальцев.

Наряду с упрощением конструкции такого устройства улучшается процесс вентилирования.

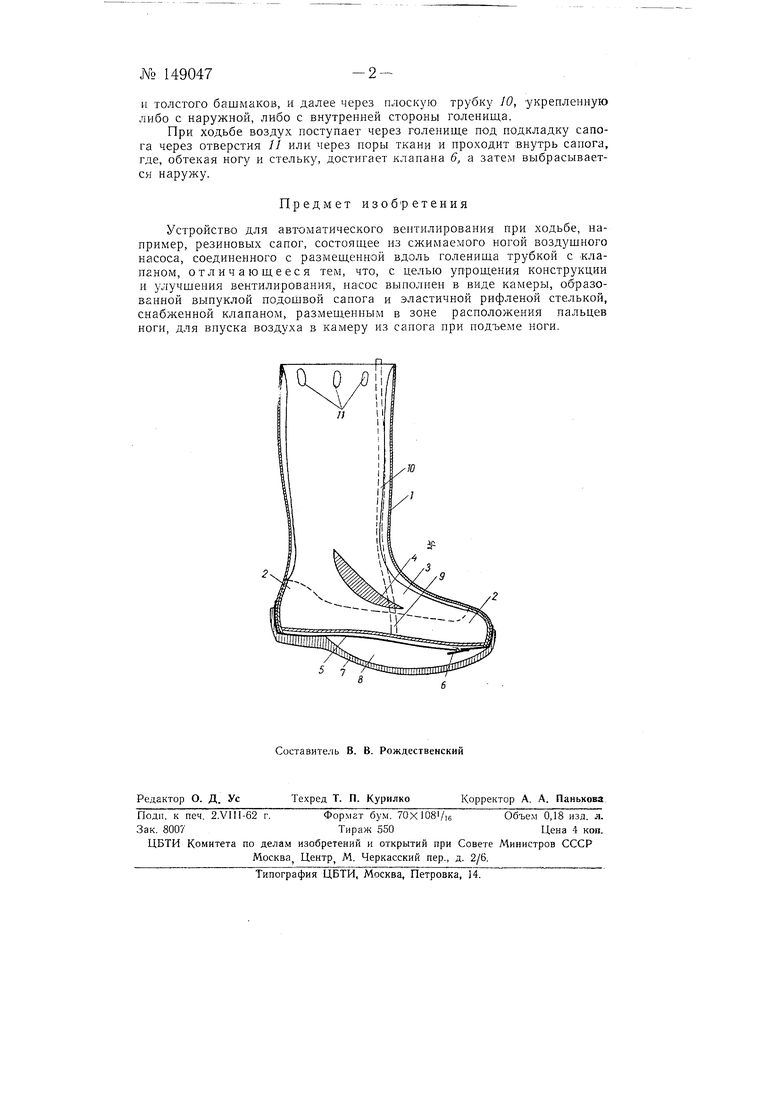

На чертеже изображен общий вид устройства в разрезе.

К голенищу / сапога, выполненному вместе с передом и запятииком, с внутренней стороны приклеивается суконная окантовка 2, к ко торой с внутренней стороны приклеивается подкладка 3 из воздухопроницаемой ткани, имеющая с двух сторон резиновую эластичную вставку 4, которая обеспечивает плотное облегание подкладкой подъема ноги.

На внешнюю сторону иереда и запятника приклеивается тонкий башмак с рифленой стелькой 5, снабженной клапаном 6. К внешней стороне этого башмака приклеивается башмак 7 из толстой резины с выпуклой подошвой. Эластичная рифленая стелька и выпуклая подошва башмака 7 образуют камеру 8, которая сжимается при наступании ногой на землю и всасывает воздух из сапога через клапан 6 при поднимании ноги. При нажатии на подошву воздух из камеры 8 выдавливается наружу через клапан 9, закрепленный между бортами тонкого
