Сеялка для посева семян под пленку Советский патент 1989 года по МПК A01C7/04

ел

ее

4

СА:

//к 5 j, ffus.l

Изобретение относится к сельскохозяйственному машиностроению, в частности к сеялкам для посева семян под пленку, и может быть использовано для посева в лунки

Цель изобретения - повышение урожайности за счет улучшения качества укладки семян.

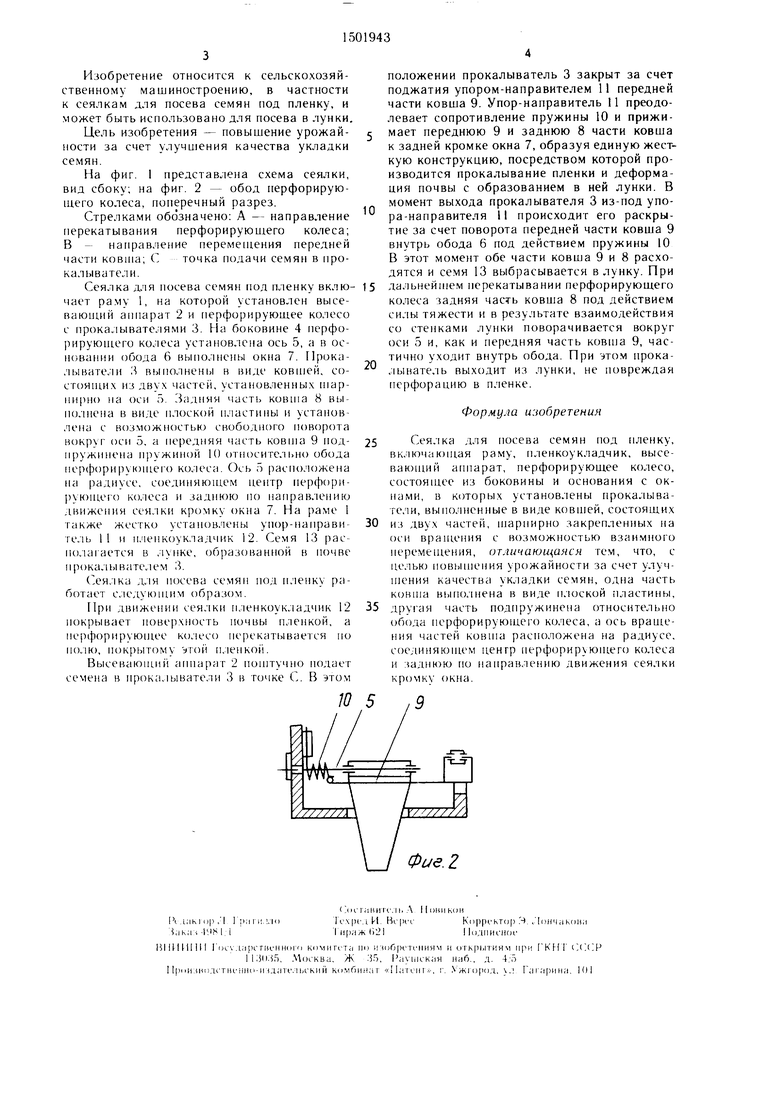

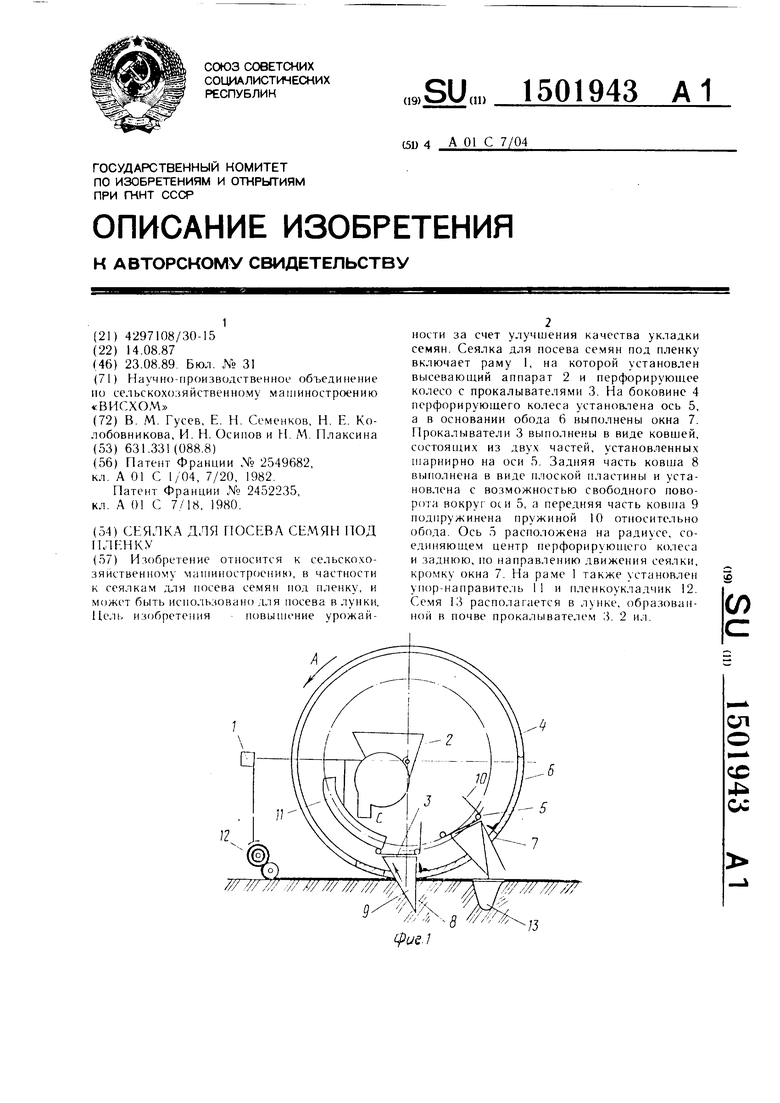

На фиг. 1 представлена схема сеялки, вид сбоку; на фиг. 2 - обод перфорирующего колеса, поперечный разрез.

Стрелками обозначено; А - направление перекатывания перфорируюп его колеса; В - направление переме1пения передней части ковша; С точка подачи семян в прока л ыв а тел и.

Сеялка для посева семян под пленку вклю чает раму 1, на которой установлен высевающий аппарат 2 и перфорируюшее колесо с прокалывателями 3. На боковине 4 перфо- рируюп1его колеса установлена ось 5, а R основании обода 6 вьпюлнепы окна 7. Нрока- лывате;1и 3 выполнен) в виде , состоящих из дву.ч частей, установленны.ч ар- на оси 5. Задняя часть ковню 8 в виде 1лоск()й 1ласти 1Ы i с в()змож остью свободного U)BopoTa вокруг ОС1 5, а ередняя часть 9 од- П1) К) от()сител но обода 1ер({)орирук)) колеса. Ось 5 рас 1оложе а а , соеди ЯЮ1цем центр перфорирующего колеса и io аправле ию движе 1я сеялки кромку окна 7. На )аме 1 также жестко уста овлены гель 11 и 1 ле 1коукладч ж 12. Семя 13 рас- ола ается в , образован ой в 1очве п| )ока. 1Ь вателем 3.

Сеялка д,Н 1осева под ленку работает следу они1м образом.

Нр сея. I ленкоук.адчик 12 1 окрывает OBepxf ocTb почвы , а ерфор 1рую К е ко.месо нерекат ваеп ся по

1()ЛЮ, К) :)ТОЙ 1.енКОЙ.

Вь севаю1Ц 1Й а нарат 2 тоштучно 1одает в рокалыватели 3 в точке С. В этом

10

15

20

25

30

35

положении прокалыватель 3 закрыт за счет поджатия упором-направителем 11 передней части ковша 9. Упор-направитель 11 преодолевает сопротивление пружины 10 и прижимает переднюю 9 и заднюю 8 части ковша к задней кромке окна 7, образуя единую жесткую конструкцию, посредством которой производится прокалывание пленки и деформация почвы с образованием в ней лунки. В момент выхода прокалывателя 3 из-под упо- ра-направителя II происходит его раскрытие за счет поворота передней части ковша 9 внутрь обода 6 под действием пружины 10 В этот момент обе части ковша 9 и 8 расходятся и семя 13 выбрасывается в лунку. При дальнейшем 1ерекатывании перфорирующего колеса задняя часть ковша 8 под действием силы тяжести и в результате взаимодействия со лунки поворачивается вокруг оси 5 и, как и г ередняя часть ковша 9, частично уходит внутрь обода. При этом прока- ; ыватель выходит из лунки, не повреждая 1ерфорацию в п.ченке.

Формула изобретения

Сея. для осева семян од , включак)цая раму, ленкоукладчик, высевающий а 1 1арат, перфорирую дее колесо, состоя цее из боковины и основания с ок- ами, в которых установлены прокалыва- гели, Bb ioj HCHHbie в виде , состояших из двух частей, закрепленных на () вра1, с возмож остью взаимного ереме цения, отличающаяся тем, что, с целью урожайности за счет улуч- качества укладки семян, часть K(;Hiiia ) в виде .1оской пластины, другая часть под ружинена относнтель 1О обода 1ерфорируюше1Ч) колеса, а ось вращения частей рас оложена на радиусе, с()единяю 1ем ценгр ерфорирую цего колеса и о а 1равлению движения сеялки кромку окна.

Изобретение относится к сельскохозяйственному машиностроению , в частности, к сеялкам для посева семян под пленку, и может быть использовано для посева в лунки. Цель изобретения - повышение урожайности за счет улучшения качества укладки семян. Сеялка для посева семян под пленку включает раму 1, на которой установлен высевающий аппарат 2 и перфорирующее колесо с прокалывателями 3. На боковине 4 перфорирующего колеса установлена ось 5, а в основании обода 6 выполнены окна 7. Прокалыватели 3 выполнены в виде ковшей, состоящих из двух частей, установленных шарнирно на оси 5. Задняя часть ковша 8 выполнена в виде плоской пластины и установлена с возможностью свободного поворота вокруг оси 5, а передняя часть ковша 9 подпружинена пружиной 10 относительно обода. Ось 5 расположена на радиусе, соединяющем центр перфорирующего колеса и заднюю, по направлению движения сеялки, кромку окна 7. На раме 1 также установлен упор-направитель 11 и пленкоукладчик 12. Семя 13 распологается в лунке, образованной в почве прокалывателем 3. 2 ил.

ife П

.2
