СЕЯЛКА ТОЧНОГО ВЫСЕВА СЕМЯН СЕЛЬСКОХОЗЯЙСТВЕННЫХ КУЛЬТУР Российский патент 2025 года по МПК A01C7/08

Изобретение относится к сельскохозяйственному машиностроению, в частности к конструкциям дозирующих устройств сеялок для точного высева определенного количества крупных семян в рядке под пленку мульчирующей почвы.

Мульчирование почвы под пленкой применяется для повышения урожайности различных сельскохозяйственных культур и улучшения качества продукции. Оно оказывает влияние на водный, воздушный и тепловой режим почвы. Мульча задерживает испарение влаги и способствует равномерному ее распределению, как в верхних, так и в нижних горизонтах почвы, на 3-6% повышая влажность корнеобитаемого слоя.

Благодаря этому лучше сохраняется структура грунтов, на их поверхности не образуется корка. Кроме того, мульча ускоряет биологические процессы снабжение растений питательными веществами. В целом, это сказывается на росте и развития растений, ускоряет созревание и увеличивает урожай от 40 до 60%. Особенно это важно в районах с недостаточным увлажнением и в сухие годы, что играет положительную роль, улучшая водоснабжение растений, где экономия воды может составить околоб0% (Способы [Электронный ресурс] - 2020.- Режим доступа: http://vladam-seeds. Com.us/ru/agronomical/Sposoby-mulchhirovaniya-gruta - Дата доступа: 18.01.20220).

Известны сеялки точного высева серии EDX производства AMAZONE, оснащенные пневматическими распределительными системами. Бункер для посевного материала расположен над корпусом дозирующего барабана. Посевной материал распределяется под действием силы всасывания, действующей на семена в барабане. В случае попадания в отверстие одновременно двух семян лишние семена удаляются централизовано регулируемыми чистиками. Сила всасывания, действующая на семена в барабане, прерывается валиком непосредственно перед выпускным соплом.

Избыточное давление отводится через семяпровод. Семена отделяются от барабана, сильно ускоряются за счет потока и выходят на высокой скорости в сошник. Оцинкованный каждый семяпровод может быть закрыт поворотным модулем, управляемым бортовым компьютером. При использовании различных видов посевного материала требуется замена распределительного барабана, различающиеся количеством рядов и диаметров отверстий (Руководство по эксплуатации. AMAZONE. Сеялка точного высева EDX 9000-ТС.MG 3956. ВАН 0048-6.09.2019 ru).

Недостатком высевающих аппаратов сеялок точного высева серии EDX является неравномерность распределения семян в борозде, возникающей с увеличением дальности транспортирования до сошника в пневмопровод из-за различий в скоростях движения отдельных семян в пневмопроводе, т.е. чем длиннее пневмопровод, тем больше неравномерность распределения семян в борозде. В связи с этим, с целью уменьшения дальности транспортирования семян до сошника путем сокращения длины пневмопровода на сеялках EDX 9000 - ТС устанавливают два дозирующих устройства.

Известна сеялка - культиватор «СКСС-2,5», содержащая вращающиеся на полых валах режущие диски сферической формы, установленные под углом по отношению к плоскости почвы и обратные к ней своей вогнутой частью, при этом режущие диски наклонены в направление движения сеялки (https://voutu.be/LJM4TOtURR).

То есть, в секущей плоскости параллельной направлению движения сеялки-культиватора и перпендикулярной плоскости почвы, передняя часть режущих дисков опущена, а задняя приподнята, образуя щель в 20 мм, при этом угол между плоскостью вращения и горизонтом обрабатываемой почвы равен 2°30'.

Данное устройство может быть использовано как сеялка, в которой семена проходят сквозь ось вращения режущих дисков, и попадает в желоб, образованный диском в почве, а устройство заделки продукта в почву выполнено в виде задних прикатывающих катков (см. сеялка-культиватор производства группы компаний «ТОНАР», Россия, г. Барнаул:https://agro.toner.us/index/agrotona/fotogale/soshnik-i/s0dhnik-i/at_imag е/1277index.him; или

http://arrow.toner.us/index/agrotona/state/practice/at word d0c/1446/inex.him; или http;//agro/toner/us/index/agrotona/fotogale/osnovie_/osnovie_/at_image/1273/index.him).

Недостатком данного аналога является то, что режущие диски, наклоненные в направлении движения сеялки-культиватора, оказывают такое же лобовое сопротивление, как и стрельчатые лапы у общеизвестных сеялок или культиваторов, что приводит к увеличению массы, так как большие нагрузки испытывают высокие стойки, на которых размещены режущие диски, и скоростная обработка не может выть выполнена.

Известна посевная секция, содержащая кронштейн, пальцы, тяги, пружину, стойку, ось, дисковый нож, семятопроводы, тукопровод, лапу, при этом стойка выполнена Г-образной, а к ее нижней части жестко закреплена ось, на которую установлен дисковый нож, при этом за дисковым ножом к Г-образной стойке закреплены два семятукопровода, жестко соединенные между собой, а к их нижней части жестко закреплена стрельчатая лапа, причем ее режущая кромка расположена выше режущей кромки дискового ножа, а их оси симметрии совмещены, при этом в под клапаном пространстве расположены нижние торцы семятукопроводов, которые отогнуты соответственно вправо и влево к торцу заднего семятукопровода жестко прикреплен тукопровод, нижний конец которого отогнут назад и размещен на уровне нижней кромки дискового ножа, а к торцу его верхней части жестко прикреплен кронштейн, на котором с возможностью горизонтального перемещения расположена втулка, а на ней в перпендикулярном направлении жестко закреплена ось, на концах которой жестко закреплены стойки с катками-ограничителями, расположенными вертикальных плоскостях, образующими острые углы с направлением движения, не превышающие 10, при этом к втулке шарнирно закреплен поводом, к которому прикреплен прикатывающий каток, ширина которого больше ширины междурядья, а задняя часть втулки и поводок шарнирно соединены между собой регулируемой по длине тягой, оснащенной пружиной (Патент RU № 2415539, А01С 7/00 от 10.04.2022).

К недостаткам данной посевной секции относятся сложность конструкции, низкая надежность работы, отсутствие возможности выполнения агротехнологических требований по точности высева и заделки семян на точно заданную глубину, а также укрытия пленкой почвы в обеспечении необходимого контакта семян с влажным слоем почвы.

Известна сеялка для пропашных культур, например для свеклы, включающая высевающий аппарат с ячеистым диском наружного заполнения, клеевидный сошник со щетками и выталкиватель, при этом высевающий аппарат снабжен направителем коробообразного вида, установленным за сошником между щечками и под носиком выталкивателя, поверхность которого выполнена вогнутой, а за выталкивателем в торцевой части щечек установлен пластинчатый клапан (Патент RU № 2328104, А01С 7/04 от 10.07.2008).

К недостаткам данной сеялки относится низкая точность высева, отсутствие возможности укладки семян на заданную глубину, укрытия семян влажным слоем почвы, а также укрытия пленкой почвы в обеспечении необходимости контакта семян с влажным слоем почвы.

Известна сеялка точного высева сельскохозяйственных культур, содержащая бункер для семян, высевающие аппараты, семяпроводы и сошники, при этом высевающие аппараты выполнены вертикально-дисковыми с ячейками на периферии диска, при этом ячейки выполнены по форме и максимальным размерами семян высеваемой культуры и разделены перемычками, верхняя часть которых закруглена, причем дно ячейки имеет уклон в сторону семяпровода, равный угол трения скольжения семян о материал высевающего диска, над высевающем окном установлен щеточный отражатель-выталкиватель, у вертикальной боковой стенки корпуса высевающего аппарата установлена пластина трения, выполненная из материала с низким коэффициентом о семена, при этом в верхней части пластина трения имеет высевающее окно, сопряженное с семяпроводом, а боковая стенка корпуса высевающего аппарата, опозитивная вертикальной боковой стенке, установлена под углом к горизонтальной плоскости, кроме того, диск с ячейками зафиксирован на приводном валу шпонкой, число высевающих аппаратов на сеялке равно числу высевающих рядков, сошников сеялки выполнены комбинированными и включают закрепленные на тягах бороздообразователи, к которым с помощью кронштейнов закреплены дисковые ножи с ребрами, причем за бороздователями, установлены прикатывающее-заделывающие катки в виде двух оппозицитно установленных малыми основаниями усеченных конусов, а за прикатывающее-заделывающими катками на поводках установлены шлейф-боронки, при этом комбинированные сошники установлены в два поперечных ряда, предотвращающих сгруживание почвы перед ребрами дисковых ножей (Патент RU № 2583073, А01С 7/04 от 10.05.2016).

К недостаткам данной сеялки относятся повреждение семян, повышенное тяговое сопротивление от борозодообразователей, отсутствие необходимого контакта семян с влажным слоем почвы, не уплотняющие боковые стенки бороздок, а также укрытия пленкой почвы в обеспечении необходимости контакта семян с влажным слоем почвы.

Из уровня техники известно устройство для мульчирования и высева семян (принятое за прототип), включающее пластиковую мульчирующую пленку, растилка мульчирующей пленки на семенное ложе, заделка семян через отверстия, выполненные в пленке с одновременной заделкой краев креплений почвой, средства в виде катка с давлением мульчирующей пленки, прикрепленное к раме с давлением на мульчирующую пленку, вращающееся средство для высева семян прикрепленного к кронштейну, установленному с возможностью поворота, высевающее колесо, имеющее множество узлов протыкающих почву игл, расположенных на одной его стороне и регулируемо приспособленных для выхода из периферийной части высевающего колеса, полостные средства в узлах протыкающих игл и открытие их концов скользящей заслонкой, расположенной внутри каждого из протыкающих игл, неподвижные кулачковые средства, неподвижно расположенные на кронштейне для открывания узлов протыкающих игл, когда они выполняют отверстия в пленке и почву в нижней точке вращения колеса, посев семян через отверстия в мульчирующей пленки, а также упругие средства для закрытия скользящего затвора игольчатых узлов (Патент US 3468267 А1 23.09.1969).

У недостаткам аналога (взятого за прототип) относятся сложность конструкции, низкая надежность работы, отсутствие возможности выполнения агротехнологических требований по точности высева и заделки семян на точно заданную глубину для пропашной зернобобовой культуры, не создает достаточно сохранение влажности почвы при высеве во влажную почву для кукурузы или фасоли.

Техническим результатом заявленного технического решения проявляется в улучшении эксплуатационных характеристиках. Возможность равномерного высева крупнозернистых семян по площади питания под мульчирующую пленку, снижения травмирования крупных зерен и их ориентации при посеве, что повышает стимуляцию роста при сохранении влажности почвы под биоразлагающейся пленкой.

Кроме того, содержит дозирующее устройство в виде катушки с ячейками, обеспечение возможность высева крупных семян пропашных культур, семена, находящиеся в бункере обеспечивают заполнения ячеек катушки с помощью расположения пластины с возможности перемещения, прилегающей с зазором к цилиндрической боковой поверхности катушки, отражатель, расположенный под острым углом к касательной окружности цилиндрической поверхности катушки, одну пластину сбоку, прилегающей с зазором к цилиндрической поверхности катушки и фиксирования в различных положениях, один конец пластины которой прикреплен к корпусу бункера посредством своей отогнутой верхней полочки, кронштейна и болтового соединения, а другой - свободен, пластина, которая выполнена виде дуги таким образом, чтобы каждая ячейка виде эллипса с радиусом R расположена в таком порядке, что на каждой отстоящей друг от друга на одинаковом расстоянии образующей цилиндра катушки находится не менее трех ячеек на глубину поступления крупных семян и опозитивно установлена к вертикальным пластинам-направителям для падения семян и обеспечения поступления со снижением травмирования семян в сторону высевающих клещей, равномерно распределения семян через отверстия в пленке в борозде, увеличивая урожайность крупных семян, независимо от дальности транспортирования семян в устройстве при устойчивости работы высевающего клеща на высоких окружных скоростях в движении, а также расширение функциональных возможностей за счет сохранения влаги почвы при использовании закрытия биоразлагаемой пленки и повышение урожайности культур с сохранением воздушного и теплового режима почвы.

Технический результат достигается тем, что сеялка точного высева семян сельскохозяйственных культур под мульчирующую пленку, содержащая раму, с установленными на ней пленкоукладчиком, высевающим устройством в виде вращающегося на горизонтальной оси барабана с высевающими элементами и прикатывающим катком для прижатия пленки с высеянными в ее отверстия семенами, бункер для семян и дозирующее устройство, согласно изобретения, высевающие элементы выполнены в виде высевающих полых клещей с отверстием в их дне, нижняя часть которых имеет клиновидную форму и образует пробойник для пробивания отверстий в мульчирующей пленке, при этом высевающие клещи выполнены на внешней поверхности барабана по окружности и имеют поворотные стержни-пластины, закрывающие выходные отверстия высевающих клещей, верхние концы которых жестко прикреплены к горизонтальному стержню с петлей и с пружиной, которая своим концом связана с цилиндрическим корпусом, в котором расположен регулирующий боль с гайкой фиксатора, имеющий возможность регулирования поворота стержня-пластины, верхний конец которой связан с осью малых катков с возможностью скольжения по боковой поверхности стенки ограничителя поворота стержня-пластины в виде сектора, жестко прикрепленного к боковой поверхности неподвижного диска на неподвижной оси, соединенной жестко с рамой, при этом на горизонтальной неподвижной оси закреплен опорный подшипник с вращающимся барабаном, кроме того, ограничитель имеет на боковой поверхности стенки выступ, причем форма поверхности боковой стенки обеспечивает связь поворота стержня-пластины, кроме того, сверху к концу каждого высевающего клеща для направления семян соответственно в его полость и в сторону выходного отверстия жестко закреплены вертикальные пластины-направители, при этом дозирующее устройство выполнено в виде катушки, установленной на горизонтальной неподвижной оси, с выполненными на ее цилиндрической поверхности ячейками для захвата семян в виде эллипсовидных углублений, которая прикреплена жестко к внутренней стороне вращающегося барабана с высевающими клещами за одно целое, причем к касательной окружности поверхности катушки расположена ограничивающая пластина с возможностью перемещения вдоль катушки, которая прилегает с зазором к поверхности катушки с боковой стороне, а под острым углом к касательной окружности поверхности катушки установлен отражатель семян, кроме того, корпус бункера имеет отогнутую полочку с продолговатым отверстием, кронштейн и болтовое соединение, при этом катушку сверху охватывает с зазором пластина, прикрепленная своей отогнутой полочкой к полочке боковой пластины фиксированного положения, другой конец которой свободен и имеет ограничение оппозитно установленных концов, жестко закрепленных пластин-направителей семян от выпадения их из ячеек для захвата семян.

Кроме того, выходное отверстие каждого высевающего клеща, имеет возможность закрытия и открытия выходного отверстия с помощью вертикально поворотного стержня- пластины, нижний конец которой вместе с высевающим концом погружается в почву в своем нижнем положении на глубину высева семян, при этом выходное отверстие высевающего клеща открывается на момент высева семян по ходу движения.

Кроме того, горизонтальный стержень поворота вертикального стержня-пластины соединен с регулирующим болтом с помощью корпуса, имеющего цилиндрическую поверхность с пружиной с петлей, образуя поворот на упоре, жестко закрепленным в виде стержня к корпусу сбоку высевающего клеща.

Кроме того, ячейки эллипсовидных углублений на поверхности катушки выполнены одного радиуса и с диаметром, равным диаметру крупных семян.

Кроме того, нижний конец стержня-пластины, перекрывающий выходное отверстие высевающего клеща, загнут в горизонтальной плоскости в сторону, противоположную движению посева с возможностью открытия его конца, скользящего по поверхности сверху пленки, до момента выхода на поверхность почвы, и затем под действием пружины с возможностью его закрытия.

Кроме того, пленка выполнена из прозрачной ленты, представляет собой водорастворимую биоразлагаемую пленку или биоразлагаемую воздушно-пузырьковую, имеющую внутри воздушные пузырьки с высоким уровнем теплоизоляции до момента ее биоразложения.

Кроме того, ячеистая катушка может быть выполнена из полимерного материала высокой прочности.

Кроме того, уложенная пленка по борозде, слева и справа по бокам, выполнена с присыпкой почвы за счет смонтированных на раме двух дисков под углом 30-45° с наклоном друг к другу в сторону уложенной пленки по направлению движения.

Кроме того, пластины-направители выполнены из оцинкованного материала.

Проведенный заявителем анализ техники, включающий поиск по патентным и научно-техническим источникам информации и выявление источников, содержащих сведения об аналогах заявленного изобретения, позволил установить, что заявителем не обнаружен аналог, характеризующийся всеми признаками заявленного изобретения.

Следовательно, заявленное изобретение соответствует требованию «новизна» по действующему законодательству. Для проверки соответствия заявленного изобретения требованию «изобретательского уровня» заявитель провел дополнительный поиск известных решений с целью выявления признаков, совпадающих с отличительными от ближайшего аналога признаками заявляемого изобретения, результаты которого показывают, что заявленное изобретение не следует для специалиста явным образом из известного уровня техники и технологий, определенных заявителем, не выявлено влияние преобразований на достижение технического результата. Следовательно, заявленное изобретение соответствует требованию «изобретательский уровень» по действующему законодательству.

Новизна заявляемого технического решения обусловлена расширением функциональных возможностей за счет конструктивных особенностей и обеспечения повышения эффективности точного высева семян при посеве при свободном падении из ячеистой катушки сверху вниз в сторону расположения соосно закрепленного высевающего клеща и с жестко закрепленной вертикальной пластины-направителя, более равномерному распределению семян с погружением в почву по борозде, через закрытой сверху биоразлагающейся пленкой с пробивкой в ней отверстия для высева семян в мульчирующую почву, сохранения влажной почвы, что в совокупности дает повышение эффективности высева во влажную почву в целом.

Все перечисленные отличия позволяют обеспечить высокую равномерность высева точно семян в целом, особенно при малых нормах высева крупносемянных культур, а также при работе на уклонах.

Для подачи семян сеялка снабжена бункером с нижним выходом на корпусе отверстия под семена для заполнения дозирующего устройства, выполненный в виде вращающейся ячеистой катушки меньшего диаметра, чем диаметр вращающегося колеса, с высевающими клещами с вертикальной поворотной стержнем-пластиной с вертикальной пластиной-направитель, на опорном подшипнике закрепленного на неподвижной оси, при этом ячеистая катушка, жестко закрепленная сбоку на поверхности колеса, и вращается как одно целое устройство, и ось связана жестко с трубчатой рамой. Бункер закреплен на внешней стороне к неподвижному диску. Кроме того, направляющий сектор закреплен жестко на неподвижном диске, связанного с неподвижной осью с рамой агрегата, а также катушка с наружи, эллипсовидные углубления для крупных семян, имеющая несколько углублений по цилиндрической окружности, отражатель, расположенный под острым углом к касательной окружности цилиндрической поверхности катушки, одну пластину, прилегающую с боковой стороны и прикрепленную к корпусу бункера посредством своей отогнутой полочки, кронштейна и болтового соединения для регулировки в пазу.

С внутренней стороны внутри вращающегося колеса по периферийной области окружности расположены клиновидные высевающие клещи с выходными отверстиями на дне, имеющие закрепленные вертикальные поворотные пластины с нижним загнутым концом в горизонтальной плоскости, а верхний конец связан с пружиной растяжения, закрепленной на цилиндрическом поворотном корпусе, внутри которого помещен регулирующий болт с фиксирующей гайкой на конце, поворот которой связан с наличием катков с осью, катки, которые скользят по формы кривой выполнения боковой выступающей поверхности направляющего сектора (фиг. 7, 8). Вертикальный стержень-пластины вертикально связана с осью с вращающимися катками по боковой стенке направляющего сектора в виде ограничителя ее поворота с закрытием или открытием отверстия в дне высевающего клеща за счет загнутого конца в горизонтальной плоскости. Форма и размеры клиновидного высевающего клеща, имеющего в дне высевное отверстие, имеет свой нижний конец для обеспечения глубины посева семян, высотой равной высоте заглубления клещей в почву.

Нижний конец в виде пробойника высевающих клещей имеет возможность пробивать отверстие в пленке путем давления на уложенную биоразлагаемую пленку пленкоукладчиком, под которой происходит за один проход замульчировать верхний слой почвы в зоне рядка с образованием ложа под пленкой, покрывающей сверху почву, а также с прикатыванием ее к поверхности влажной почвы (контактно), что предотвращает потери влаги в зоне внесения семян и облегчает всхожесть семян, при этом происходит постепенное разложение биоразлагаемой пленки в процессе вегетации растений.

Посев происходит через пробивное отверстие в пленке за счет максимального (расчетного) нижнего положения конца высевающего клеща в почву, и эти участки касания почвы описывают движение заделывающих концов высевающих клещей в почве при глубине посева семян, в форме, так называемой «петли циклоиды», описывающей движение конца заделываемого клеща, закрепленного непосредственно на вращающемся колесе сеялки при движении по поверхности почвы, где семена внедряются сразу в почву на максимальную глубину посева (по расчету глубины посева данной зернобобовой культуры).

Пример 1. На практике авторы изобретения для посева кукурузы или фасоли, исходили на глубину 6 см из расчета расхода семян 20 кг/га (практическое применение). При этом максимально положение конца высевающего клеща в почву связано непосредственно с конструкцией с закрепленной поворотной вертикальной направляющей пластины с рычагами крепления осью поворота с катками скольжения по боковой стенке высевающего клеща и пружины сжатия, закрепленной на поворотном цилиндрическом корпусе с регулируемым болтом и с фиксирующей гайкой, а это связано и с формой выполнения неподвижно закрепленного направляющего сектора, жестко к неподвижному диску, где при достижении максимальной глубины конца клеща в почву -вертикальная стержень-пластина с загнутым концом в горизонтальной плоскости, открывается по ходу движения и производится высев семян в почву. После выхода клеща и выпуска в почву семян, направляющая пластина с загнуты концом автоматически закрывается за счет применения закрепленной пружины растяжения с устройством закрепления на цилиндрическом поворотном корпусе с регулирующим болтом, а другим - к стержню верхнего конца направляющей пластины, а также связи с другими крепежными элементами (фиг. 8 и 9). В нижнем положении в почве семена удерживаются до момента выхода высевающего клеща из почвы на поверхность, где направляющая пластина затем закрывает выпускное отверстие в дне высевающего клеща в работе при движении барабана с помощью трактора.

Вращающийся барабан с высевающими клещами обеспечивает давление сверху на пленку, пробивает отверстие (диаметр от 4 мм) для высева крупных семян в почву в движении сеялки (в предложенном высев на глубину 6 см), т.е. по размеру для высева крупных семян.

При высеве семян клещи раскрываются поворотом стержня-пластины посредством поворота верхнего закрепленного стержня, связанного сверху с пружиной крепления на поворотном корпусе цилиндра с регулирующим болтом с гайкой фиксатора, движения с катками на оси, двигающимися по кривой боковой стенке направляющего сектора, жестко закрепленного на неподвижном диске (фиг. 9). Затем после выхода из почвы высеивающего клеща, стержень-пластина вертикальная с загнутым концом в горизонтальной плоскости в автоматическом режиме закрывает отверстие в дне высевающего клеща за счет наличия пружины растяжения, связанной с поворотом цилиндрического корпуса с регулирующим болтом с гайкой, и закрепленным свободно на стержне, жестко прикрепленным сбоку к стенке высевающего (фиг. 8), кроме того и связи с другими элементами крепления. На фиг. 10 (фото) показан направляющий сектор, закрепленный на неподвижном диске, с видом на сторону размещения высевающего клеща.

Таким образом, в нижнем своем положении высевающего клеща с погружением в почву семена могут удерживаться только, до момента открытия отверстия с помощью поворота стержня-пластины вертикально закрепленной сверху к элементам управления в движении вращающегося барабана со всеми элементами крепления.

Сама лента пленки заданных размеров может укладываться на почву известными пленкоукладчиками (см. СМР pncumatie Seed dril (Электронный ресурс))- 2021. - Режим доступа: https://www.spapperi/com/en/product/smp-en/. - Дата доступа 18.01.2021; или Bed maker/mulching film lager AL - S14 PLUS [Электронный ресурс] - 2020 -Режим доступа: https://www cheechiemagli.com/en/machines/bed-mulching-film-layer-al-S14-pius/. - Дата доступа 18.01.2020).

Таким образом, при рассмотрении теоретической части с заделывающими и высевающими клещами, необходимо привести движение их конца в почве конца их, как движении виде «петли циклоиды» (схема не приводится для упрощения). Основными характеристиками движения высевающего колеса является вид траектории, величина и направление скорости наиболее характерных точек, так может быть и направление ускорения, что связано с вращением колеса, с высевающими клещами, в полость, которых семена из закрепленной ячеистой катушки самотеком поступают в нижнюю часть дна клещей.

Сравнение заявленного устройства с прототипом показывает, что новым является наличие дозирующего устройства в виде вращающейся цилиндрической катушки с ячейками, прикрепленной жестко к плоскости боковой стенки вращающегося барабана как одно целое, в котором под катушкой размещены соосно высевающие клиновидные клещи с установленными жестко вертикальными пластинами-направителями семян в сторону полости высевающих, пружины растяжения, закрепленной к корпусу цилиндра с регулирующим болтом с фиксацией гайкой и поворотом свободно на закрепленном стержне к боковой стенке высевающего клеща, ось с катками, входящими в контакт с боковыми выступающими стенками описываемого формой кривой торцевой стенки неподвижного сектора и жестко закрепленного сбоку к поверхности неподвижного диска.

Кроме того, схема крепления при посеве зависит от положения крепления болта в резьбовом отверстии отогнутой полочки и перемещение пластины вдоль продолговатого отверстия в такое положение, чтобы данная пластина закрывала сверху область окружности катушки с кольцевыми рядами эллипсовидных углублений в виде ячеек и фиксируют ее затяжку, что обеспечивает сброс семян в сторону закрепленной жесткой вертикальной пластины-направителя, затем скатывания без нарушения их в сторону полости высевающего клеща на его дно с отверстием высева, при этом семена сразу не выпадают из клещей до момента конца его заглубления в почву через пробивку отверстия в пленке с мульчирующей почвой. При этом четыре ряда ячеек уже при вращении катушки на скорости вращения барабана в движении обеспечат точную посадку семян в каждом гнезде почвы.

Таким образом, дозирующее устройство, выполненное в виде ячеистой катушки обеспечить сначала забор крупносемянных культур из бункера, за счет наличия отогнутой полочки сверху, закрепленной к корпусу бункера и болтом крепления с прилегающей с зазором пластины к цилиндрической поверхности катушки и фиксирование пластины в заданном положении проходу семян вниз, за счет отбора отражателя семян, расположенным под острым углом к касательной окружности цилиндрической поверхности катушки, затем обеспечивается самотеком на малой высоте падения самих семян, где каждое из семян отдельно падает вниз без ускорения полета (на опытном образце высота падения составила 20-25 см) под собственным весом. Полость высевающего клиновидного клеща заполняется крупными семенами по одному, в дне которого выполнено высевающее отверстие в почву, и перекрытое до высева семян непосредственно в борозду. В почве отверстие на дне высевающего клеща открывается за счет открытия загнутого конца в горизонтальной плоскости стержня-пластины вертикальной с поворотом ее за счет наличия сверху закрепленных устройств, происходит высев в точно пробитое отверстие в биоразлагающейся пленке, покрывающей сверху влажную почву в контакте плотно с образованием ложи борозды. При этом зерно не дробится, отсутствует забивание посевных клещей почвой при выходе на поверхность за счет затем закрытия отверстия поворотной вертикальной пластины, связанной сверху с регулируемыми элементами устройства.

При раскрытии сущности изобретения следует также отметить:

- средство дозирующего устройства в виде вращающейся катушки с ячейками для захвата семян, поступающих из бункера семян по закрепленной полочке в сторону катушки, которая жестко закреплена на плоскости боковой стенки как одно целое с вращающимся барабаном;

- устройства захвата семян дозирующим устройством в виде катушки с ячейками синхронизировано с движением вращения колеса с высевающими клещами в движении;

- устройство вращающего барабана на опорном подшипнике на оси, связано с высевающими клещами, по меньшей мере, закрепленные по периферийной области его окружности;

- высеивающие клиновидные клещи с торца боковой стенки оборудованы сверху вертикальной жесткой пластины-направителя и поворотным стержнем-пластиной, верхний конец которой связан с горизонтальным стержнем с корпус цилиндра с регулирующим болтом, свободно вращающимся на неподвижном стержне, закрепленным к боковой стенке высевающего клеща, с пружиной с петлей (фиг. 8, 9), а также связаны с катками на оси, контактакно, прилегающими к боковым выступающим стенкам по форме образующей кривой стенки поверхности направляющего сектора, который жестко закреплен к неподвижному диску. Высевающие клещи выполнены формы клина для пробивки отверстий в биоразлагающей пленке, и, через отверстия в ней для посева в почву сохраняя за один проход возможность замульчировать почву под пленкой и удерживая влагу в почве в течение времени вегетации.

Предлагаемые дополнительные рабочие устройства и их размещение на сеялке обеспечивает повышение качества посева крупных семян пропашных культур (например, бобовых) и технологической надежности сеялки точного высева.

Изобретение является «промышленно применимым», т.к. может использоваться в сельском хозяйстве при высеве крупносемянных пропашных культур (кукуруза, фасоль и др.).

Пример 2. В описании сеялки используется укрытие почвы пленкой, и посев семян через отверстия с пробивкой в сторону почвы, т.е. создавая замульчирующую почву под пленкой, что позволяет высевать семена во влажную почву.

Следует привести заслуживающий известный источник - это современная биоразлагаемая пленка, форма выполнения которой позволяет получить в производстве полимерные волокна в результате действия электростатических сил на электрически заряженную струю раствора или расплава (в данном случае из кукурузного протеина и другой материал, где авторами рассмотрено ниже).

Известный метод электроформирования позволяет получать полимерные волокна диаметром в несколько сотен нанометров. Кроме кукурузного протеина, в составе пленки есть крахмал, целлюлоза и другие полимеры природного происхождения. Эти волокна насыщены натуральными антибактериальными соединениями, такими как тильян, лимонная кислота и уксусная кислота. Кроме того, следует привести вариант примера, так называемая воздушно-пузырьковая пленка, являющаяся на примере упаковочно-разлагающейся материал, которая может применяться для перевозки хрупких предметов. Этот материал имеет свойство высоким уровнем теплоизоляции, обусловленный многослойной компоновкой, отсюда и появилась парниковая воздушно-пузырьковая пленка для покрытия теплицы (https://mail/ru/message/16413800411805460150/print/. Изготовитель Нижнегородской полимерный завод «ООО, Нижнегородская обл., Нижний Новгород. РФ).

Следует отметить, что в настоящее время известно получение биоразлагаемых композитных пленок с картофельным крахмалом, глицерином и желатином.

Известная разработанная рецептура показала, что обладает превосходными свойствами для применения в сельском хозяйстве, так как ее изготовление и совместимость между крахмалом, глицерином и желатином (S. Li. Ma. Т. A. Jiet at. "Cassava starch/bacteria to cx tend the chlf life of banann, "Carbohydrate Polymers, vol. 248, Aeticle JD 116805, OJanyum Ma, Shuiling Li, Wenxiu Wang, Yajuan Ma, Hongqian Zhao, Jianfeng, Sun, Jie Wang. (2021); Preparation and Characterization of Biodegradable Composi ted Films Based on Potato Starch/ Glycerol/ Gelatin//J0urnal of Food Quality, vol/2021, Article iD 6633711,11 pages КНР).

В данных источниках (КНР и др.) отмечается, что в последнее десятилетие значительное внимание уделяется замене традиционной пластиковой упаковки на возобновляемые, биоразлагаемые материалы. Биоразлагаемые упаковочные пленки производятся из природных биоразлагаемых материалов, включающих полисахариды, белки, липиды и их комплексы, которые восполняют недостатки пластика и решают экологические проблемы, по сравнению с пластиковыми отходами. Среди этих природных биоразлагаемых пленок, пленка на основе крахмала обладают несравненными преимуществами, включая низкую стоимость, высокую прозрачность пленки; основа крахмала составляет более 60% от общего количества биоразлагаемых пленок (источники указаны выше).

Крахмал - это ежегодно возобновляемый высокомолекулярный полимерный материал, состоящий из двух типов: α - глюканов, а именно амилозы и амилопектина.

Амилоза представляет собой линейный полисахарид, соединенный специальными многочисленным связями, в конечном итоге, способствует эффекту загущения и устойчивости к замораживанию - оттаиванию.

Данные выше указанные источники показывают, что соотношение амилозы и амилопектина в различных источниках крахмала также отличается и напрямую влияет на пленкообразующие свойства.

Таким образом, известные исследования подтверждают получение биоразлагаемой пленки с хорошими комплексными характеристиками на основе картофельного крахмала, глицерина и желатина.

Можно также отметить то, что в источнике (Производство и характеристика биоразлагаемых пленок на основе картофельного крахмала, глицерина и желатина), отмечено картофельный крахмал диспергирован в 100 мл дистиллированной воды и перемешивали в течение 30 мин, при температуре 80°С до полного желатирования. В пленкообразующий раствор последовательно добавляли глицерин и желатин, смешение с помощью ультразвукового устройства, затем разливали на пластины и сушили при 40°С в течение 36 ч в инкубаторе, после этого периода пленки отслаивали для дальнейшего анализа (Статья: Сяоцин Ниу и др. КНР, опубл. 28.01.2021 года, из-за большого объема текста описания не приводится).

Анализ показал, что светопропускание такой пленки является важным показателем, непосредственно влияющим на потребительское назначение, а значит, ее однородность пленки и ее определенную толщину.

Идея применения такого применения для предложенного устройства сеялки и для покрытия почвы авторам пришла не сразу, для комплексного использования известных марок биоразлагающих пленок, применения их назначения для покрытия сверху борозд почвы с помощью известных пленкоукладчиков. Максимальная ширина полосовых лент может быть различна (что отмечено выше) и определяется расчетами при испытаниях конкретно к местным условиям.

Таким образом, в конечном итоге, получаемая продукция экологически чистая.

Вследствие комплекса мероприятий предложенного авторами изобретения использования сеялки точного высева семян сельскохозяйственных культур, в частности бобовых культур, пленку биоразлагающей, сеялка способна выполнять операции весенне-осеннего цикла работ по посеву бобовых культур (например, кукуруза, фасоль, устройство технология испытана авторами изобретения) после обработки почвы полей, совмещенную с мульчирующей почвой; равномерность распределения зернобобовых семян в борозде под биоразлагающей пленкой независимо от дальности транспортирования семенного отделения бункера.

Учитывая изложенное, заявленное изобретение направлено на комплексное решение применения сеялки для посева семян под мульчирующую биоразлагаемую пленку и укрытие семян сверху (возможен вариант укрытия обычной пленки, но с соблюдением предложенной технологии посева семян сеялкой, однако, при этом после всходов растений пленку необходимо убирать для последующей обработки почвы для роста растений), что создает необходимый контакт с почвой в зоне рядка, и предотвращает потери влаги в зоне высеянных семян, облегчает их всхожесть, в частности, для зернобобовых сельскохозяйственных культур.

Предлагаемое техническое решение поясняется конкретным исполнением со ссылкой на рисунки, на которых:

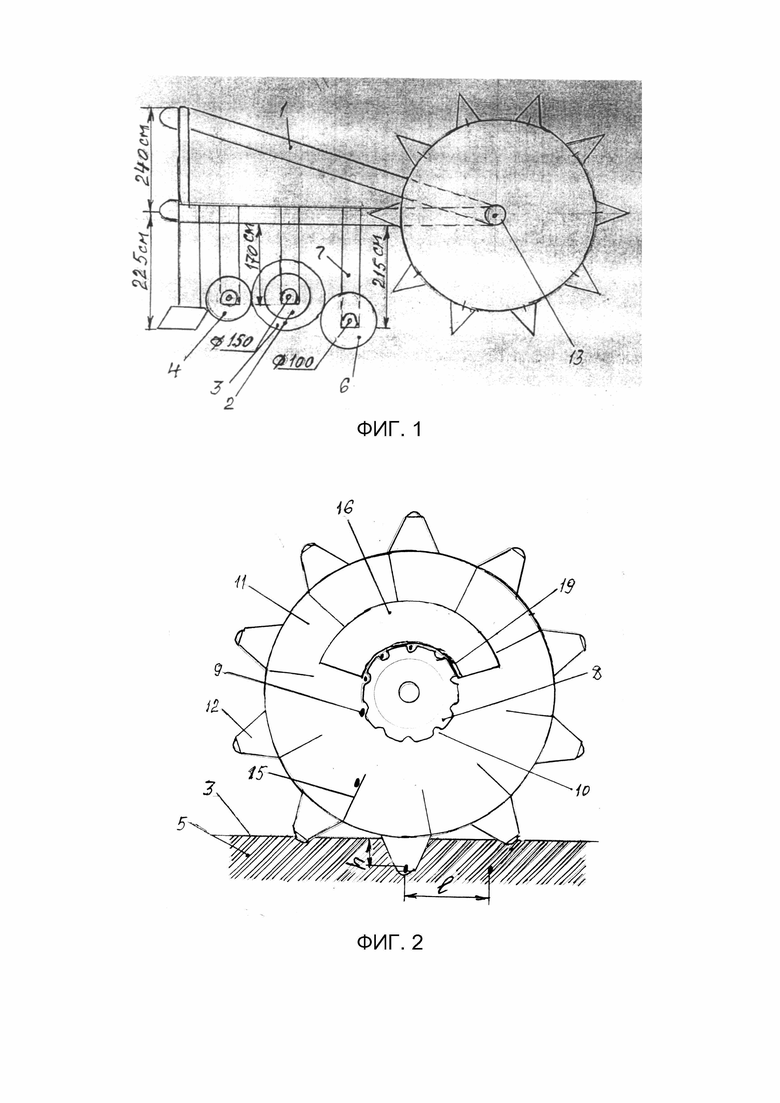

- на фиг. 1 показан вид сбоку на сеялку точного высева при взгляде направления движения сеялки, где пленка расстилается и прикатывается;

- фиг. 2 показан вид на вертикально расположенное колесо с дозирующей вертикальной ячеистой катушкой с семенами и с высевающими клещами при виде сбоку;

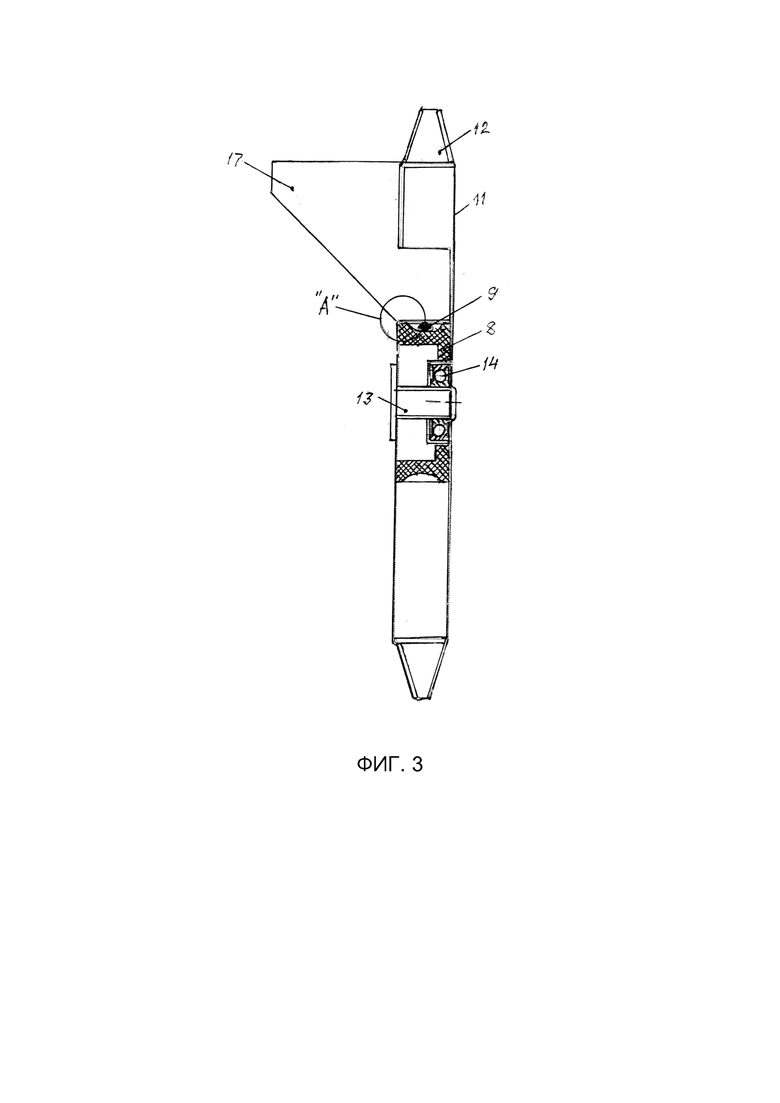

- на фиг. 3 показана сеялка при поперечном разрезе;

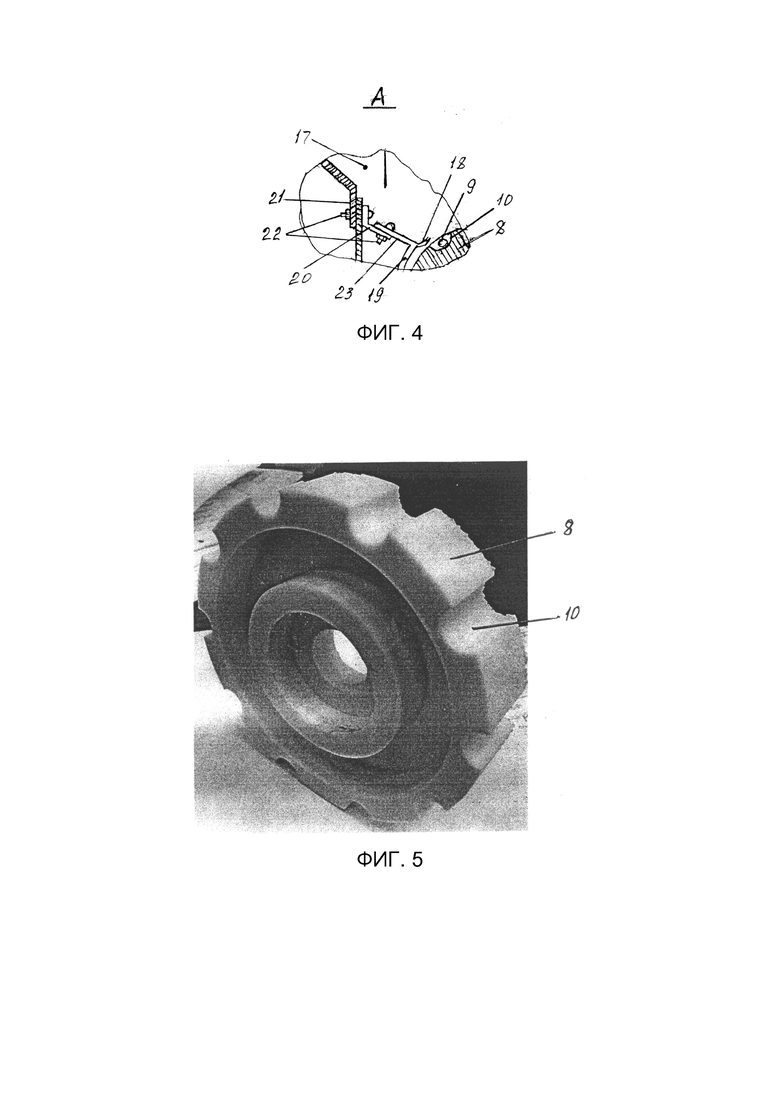

- на фиг. 4 показан выносной фрагмент узла А на фиг. 3;

- на фиг. 5 показан фрагмент дозатора ячеистой катушки - 3D модель;

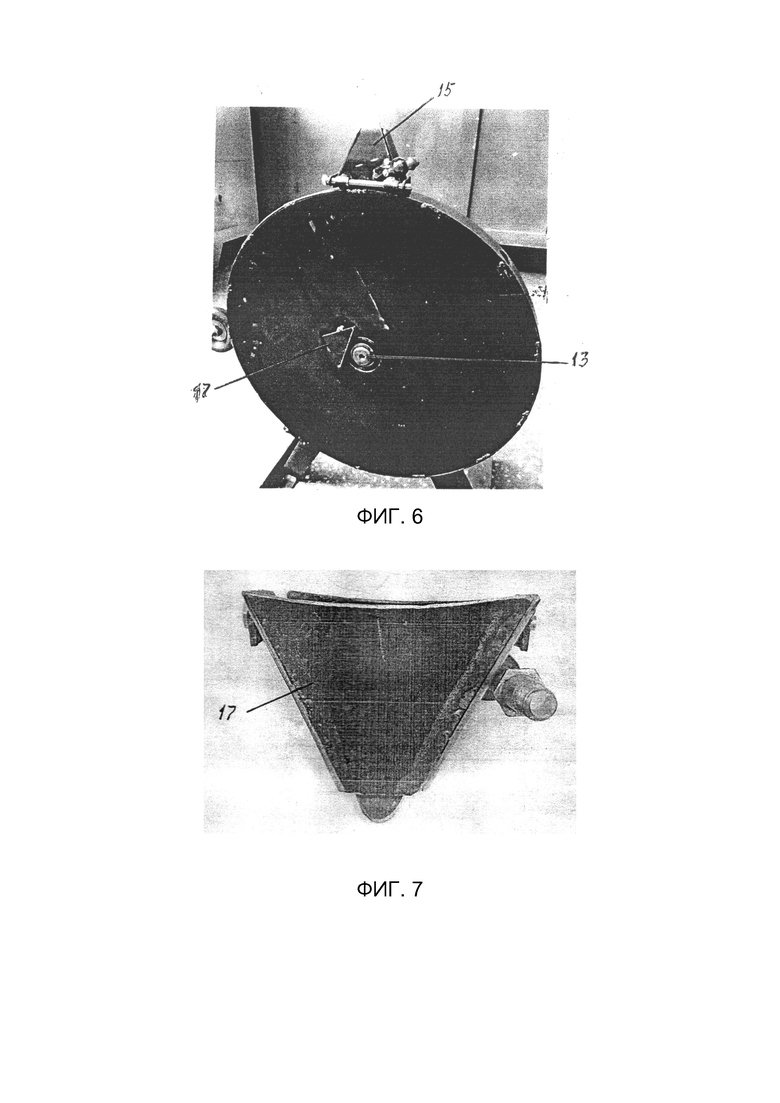

- на фиг. 6 показан фрагмент барабана при виде сбоку со стороны бункера;

- на фиг. 7 показам бункер семян, при виде сбоку;

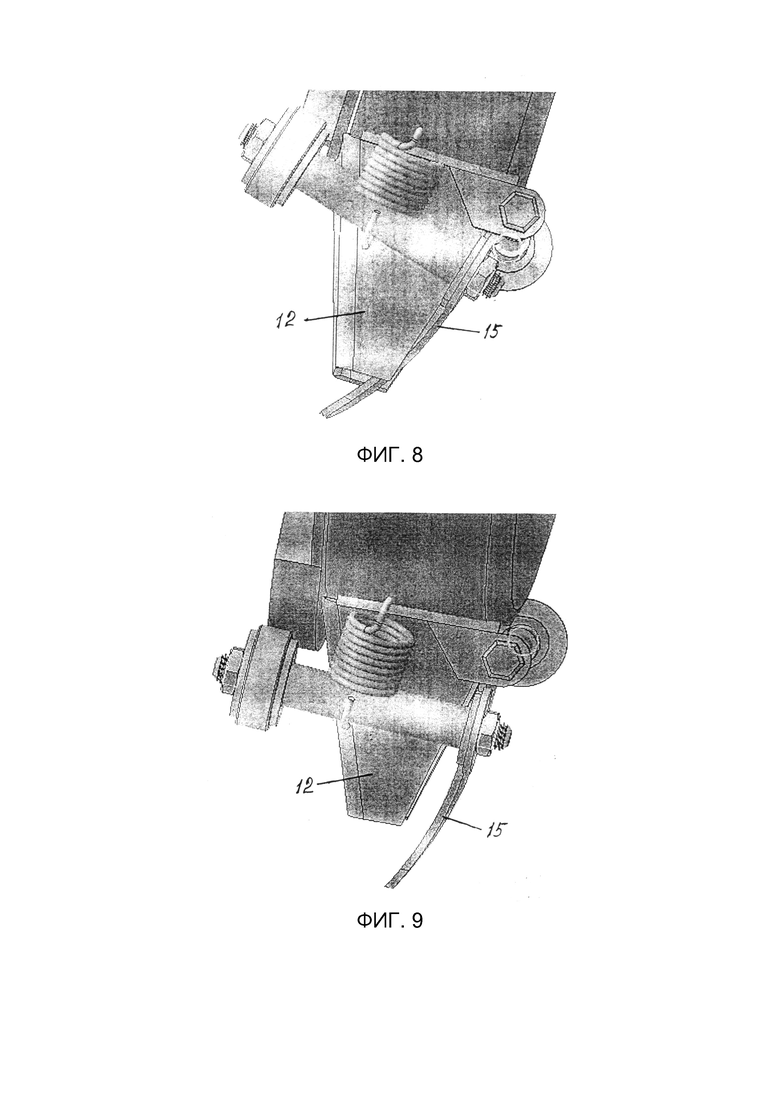

- на фиг. 8 показан фрагмент (фото) высевающего клеща в закрытом состоянии стержня-пластина вертикальная с загнутым концом, пружина, цилиндрический корпус с регулирующим винтом и каток с осью;

- на фиг. 9 - то же - стержень-пластина вертикальная открыта с загнутым концом;

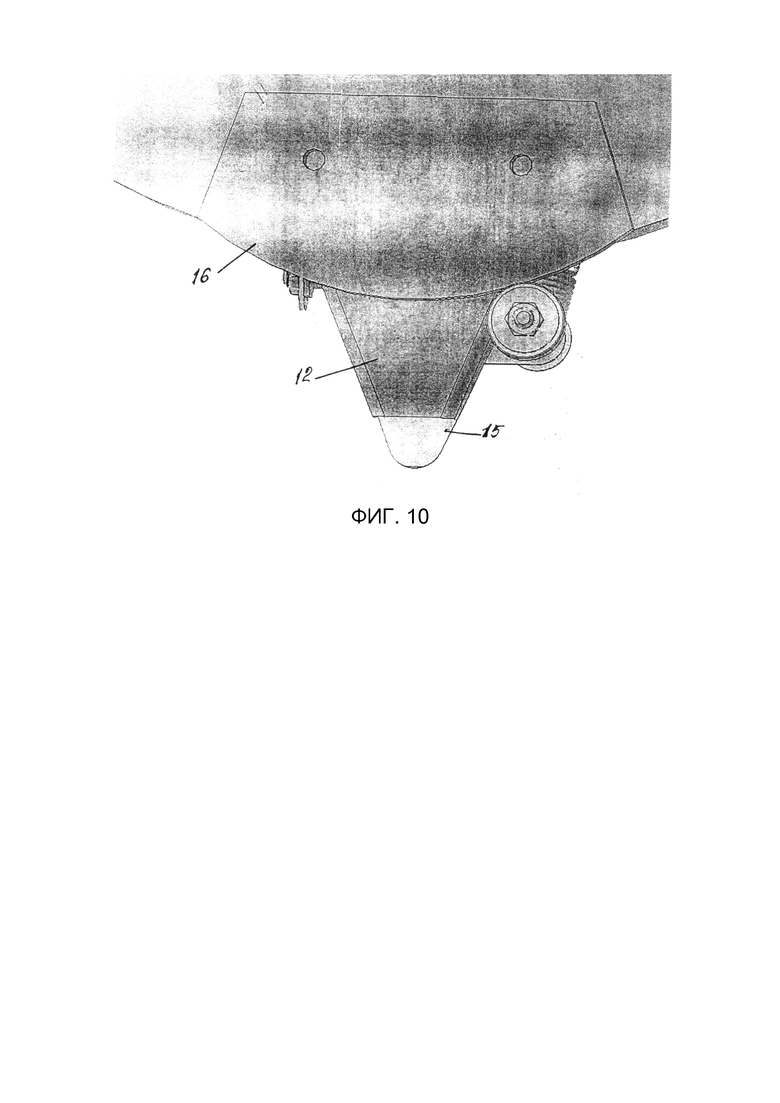

- на фиг. 10 показан фрагмент направляющего сектора, закрепленным к неподвижному диску.

Сведения, подтверждающие возможность реализации заявленного изобретения заключаются в следующем.

Сеялка для точного посева семян сельскохозяйственных культур включает раму 1 с навесным устройством, на которой закреплен пленкоукладчик-грядообразователь, включающий в себя вращающийся барабан 2 с намотанной на него пленкой 3. Два разъединенных слева и справа диска 4 наклоненные под углом 30-45° разнесенные по сторонам на края пленки (один из них не показан) для присыпки краев пленки 3 небольшим слоем почвы 5, пленка 3, которая расстилается и прикатывается одновременно прижимным катком 6, смонтированным на опоре 7.

Дозатор устройства семян выполнен в виде ячеистой катушки 8, с заполненными ячейками 10 семенами 9, катушка, которая жестко закреплена сбоку барабана 11 как одно целое, при этом соосно ниже под дозатором 8 закреплены высевающие клещи 12 клиновидной формы по периферийной области окружности барабана 11. насаженного на опорный подшипник 14 с неподвижной осью 13, с возможностью вращения барабана 11 в движении с помощью трактора (например, МТЗ-80) небольшого класса с меньшим расходом топлива. Высевающие клещи 12 в своей нижней части выполнены по форме клина с закрепленной сбоку стержня-пластины (фиг. 8, 9) с поворотом в вертикальной плоскости, нижний конец ее выполнен загнутым в горизонтальной плоскости для перекрытия/открытия выпускного отверстия высевающего клеща, верхний конец ее связан жестко со стержнем, прикрепленный с помощью петли к пружине растяжения, последняя прикреплена к цилиндрическому корпусу, внутри которого размещен регулирующий винт с гайкой-фиксатором, при этом корпус свободно поддерживается на вертикальном стержне, закрепленным сбоку к стенке высевающего клеща и связан с перемещением катков с осью по боковой выступающей криволинейной стенки сектора, который жестко закреплен к неподвижному диску на оси 13 крепления с рамой 1 (фиг. 7, 8), которые крепятся сверху как одно целое устройство. При этом нижняя часть высевающих клещей 12 на вращающемся колесе 11, можно описать при входе в почву движение виде представляющее колесо с учетом сопротивления почвы и перемещение в ней высевающих клещей теоретически, как «петля циклоиды» (не показано). Отверстия в пленке 3, соответственно пробиваются нижним концом по форме клиновидного высевающего клеща 12 на глубину высева пропашной крупной культуры, согласно технологии выращивания растений в мульчирующую почву под пленкой 3 при движении сеялки. Семена 9 поступают из ячеек 10 катушки 8 сверху свободно с малой высоты (20-25 см) в полость высевающих клещей 12, имеющего дно, они выполнены с барабаном 11 как одно целое устройство. Радиус каждой ячейки равен R=8 см (ячейка имеет вид эллипса с расположением семян). Испытания проведены с посевом кукурузы и фасоли в производстве выращиваний культур.

На неподвижном диске (фиг. 6) с внутренней стороны сверху жестко закреплен сектор 16, а с внешней стороны закреплен сбоку бункер 17 для засыпки дозы семян затем в сторону закрепления с внутренней стороны дозатора семян, выполненного в виде ячеистой катушки 8, которая захватывает семена и направляет за счет свободного падения при вращении катушки 8, вниз, соосно закрепленным высевающим клещам 12. Неподвижный диск 16 закреплен жестко на оси 13, как и опорный подшипник 14 для вращения барабана 11, ось, которая в свою очередь за одно целое связана с рамой 1, выполненной трубчатой со сварным швом для жесткости связи.

Высевающие клиновидные клещи 12 расположены соосно под ячейками 10 катушки 8 на малой разницы высоты (20-25 см) для свободного падения семян 9 вниз в сторону вращающихся высевающих клещей 12 на колесе 11 как одно целое устройство. Эти семена подаются через пробивное отверстие в пленке 3 в борозду.

Сеялка, содержащая бункер и дозирующее устройство, также имеет связь между собой за счет того, что катушка 8 с выполненными на ее цилиндрической поверхности элементами для захвата семян в виде эллипсоидных углублений 10 (ячеек) расположенных в таком порядке, что на каждый отстоящий друг от друга на одинаковом расстоянии образующей цилиндра катушки 8 находятся не менее трех равноудаленных друг от друга углублений 10, с выполненными в теле катушки снаружи кольцевыми проточками с эллипсовидными углублениями, отражатель 18, расположенный под острым углом к касательной окружности цилиндрической поверхности катушки 8 с пластиной 19, прилегающей к цилиндрической поверхности катушки 8 с боковой стороны и прикрепленной к корпусу бункера 17 посредством своей отогнутой полочки 20, кронштейна 21 и болтового соединения 22, причем катушку 8 сбоку охватывает с зазором пластина 19, прикрепленная своей отогнутой полочкой 23 к полочке 20 боковой пластины болтом 24, пропущенным в продольное отверстие (не показано) полочки 20 боковой пластины 19 с возможностью перемещения вдоль катушки 8 в диапазоне, позволяющем перекрывать углубления 10 катушки 8 и фиксирования в различных положениях, согласно по форме крупных и высевающих семян.

Пример 3.

Практическая реализация заявляемого устройства приведена на рисунках с изготовлением сеялки (фиг. 5, 6, 7, 8, 9,10) и показ ее элементов. Диаметр вращающегося посевного барабана 9 равен 500 мм, диаметр катушки 8 равен 150 мм, ячейки выполнены радиусом R=8 мм (в виде сегмента по размеру семян) для кукурузы или фасоли, форма ячеек которых максимальна по размерам и соответствует высеваемой культуре. При движении сеялки, пленку 3 расстилают устройством пленкоукладчиком с помощью размотки вращающегося барабана 2 и прикатывают одновременно прижимным катком 6 в виде колеса (фиг. 1). Присыпку краев пленки 3 осуществляют с помощью двух дисков 4 (справа и слева краев пленки), расположенных под углом 30-45° в сторону расположении пленки 3. Глубина высева для кукурузы и фасоли составила h=60 мм, а расстояние точного высева между семенами в рядку =150 мм, норма высева для кукурузы 20 кг/га.

Вертикальные поворотные пластины (фиг. 8, 9), при достижении расчетной глубины с выступающим клиновидной формы клеща 12 в почве открываются при наличии указанных элементов устройства и связи между собой при достижении максимальной глубины посева семян 9 по расчету. После выхода высевающих клещей из почвы вверх, стержень-пластина 15 с загнуты нижним концом в горизонтальной плоскости под действием пружины с подвижными элементом (фиг. 8, 9), сначала при высеве семян в почву открывается, а затем при выходе над почвой, вновь закрывается. Таким образом, это позволяет затем захватить и направить семена при вращении в сторону высевающих клещей 12 в момент погружения его формы клиновидного конца с пробивкой отверстия в пленке 3, семена поступает в почву 5 и мульчируют почву под прикатанную пленку прижимным катком 6 в движении.

Следует отметить, что высев семян и их точная укладка в почву будут соответствовать технологии с мульчированием почвы под биоразлагаемой пленкой при работе вращающегося барабана на высоких окружных скоростях в движении. В практической реализации авторы использовали при испытании два материала вариантов: биоразлагаемую пленку, а также для сравнения обычную пленку белого цвета. Однако при использовании обычной полиэтиленовой пленки, необходимо ее будет после всходов семян убирать с поля для освобождения под обработку почвы при росте и развитии растений.

Исследования при осуществлении предложенной опытного образца сеялки, рассматривались авторами с внедрением на участке поля территории Могилевской области Республики Беларусь с посевом кукурузы и фасоли, согласно технологии выращивания пропашных культурных (зернобобовых) в данных конкретных условиях.

Сеялка для точечного посева семян сельскохозяйственных культур работает следующим образом.

В статическом состоянии опускают раму 1 в рабочее положение с предложенными всеми агрегатами (устройствами), с учетом глубины заделки семян, и на ровной поверхности производят настройку наклонов присыпных дисков 4 (справа и слева с концов расстилающейся пленки), расположением под углом 30-45° в сторону пленки 3, (описано выше). После этого, сеялка готова к работе на подготовленном поле к посеву. Рама переводится (с помощью гидроцилиндров, не показано) в транспортное положение, приводят в движение укладку пленки и прикатывание прижимным катком 6 давлением на пленку 3, диски, которые частично засыпая ее края почвой от сдвига. Следом идет вращающийся барабан 11 с дозирующим устройством в виде катушки 8 и, с высевающими клещами 12, которые своим концом по форме клина пробивают отверстия в пленке 3.

Одновременно с этим начинает в движении вращаться барабан 11 с высевающими клещами 12, барабан которой насажен на опорный подшипник 14 вращения на неподвижной оси 13, на барабане которого также закреплена ячеистая катушка 8 с семенами 9 (семена поступают из бункера 17). Семена 9 из бункера 17 самотеком поступают сверху под собственным весом на отогнутую полочку 23 с установленной пластиной 19 так, чтобы пластина 19 закрыла сверху область катушки 8 с ячейками 10 углублений и фиксируют ее затяжку болтом 24, что обеспечит точное падение семян вниз в сторону соосно размещенного высевающего клеща 12 с крепленным сверху с пластиной-направителем вертикально, выпавших семян из ячеек 10 дозирующей катушки 8, закрепленной на высоте 20-25 см. Семена свободно падают вниз на наклонную плоскость стенки пластины-направителя 15 и скатываются в сторону полости клеща 12 с отверстием в днище (не показано), затем стержень-пластина в вертикальном положении поворачивается и открывает отверстия в дне высевающего клеща 12, семена внедряются через отверстие в пленке 4 в почву 5, что обеспечит точную посадку каждого семя из конкретной ячейки 10 катушки 8. При падении сверху вниз семена имеют скорость V_cp, тогда они скорость в данном случае для попадания в высевающие клещи устойчиво в работе в целом, в движении сеялки равномерно, обеспечивая одинаковое расстояние между семенами в борозде (в предложенном примере авторов, расстояние составило 150 мм при высоте высевающего клеща при погружении в почву на глубину 60 мм для данной пропашной культуры бобовой).

Таким образом, дозирующее устройство в виде катушки 8 с ячейками 10, для заполнения семян имеет заданные размеры элементов для заполнения семян ячеек при поступлении семян из бункера 17, где они поступают свободно на катушку 8, которая сверху охватывает с зазором регулируемая пластина, прикрепленная своей отогнутой полочкой к полочке боковой пластины болтом, пропущенным в продолговатое отверстие полочки боковой пластины с возможностью перемещения вдоль катушки в диапазоне, позволяющем перекрывать ряд углублений (ячеек эллипсовидной формы) катушки и фиксирования в различных положениях, в сторону расположения под ними высевающих клещей 12 с вертикальной жестко закрепленной пластины-направителя 15.

Следует отметить, что семена при свободном падении сверху вниз не имеют сопротивления при малой высоте расположения катушки над высевающими клещами при падении с высоты размещения со скоростью падения V_cp, затем поступают в полость высевающих клещей 12 на дно с выпускным отверстием, с обеспечением в движении одинакового расстояния между посевами семян в борозду с мульчирующую почвой под пленкой. Глубина погружения клещей 12 в почву рассчитывается согласно глубине высева конкретно пропашных зернобобовых культур.

В отличие от известных аналогов и прототипа в предлагаемом техническом решении упрощена конструкция, снижена масса и улучшена технологичность изделия - на простой раме, сваренной в одной плоскости из труб, но достаточно свободной по ее длине размещения устройств пленкоукладчика и крепления вращающегося, соответственно высеивающего колеса (барабана) со всеми его элементами устройств для прохождения по ровной с уклоном подготовленной почвы под посев семян с соблюдением агротехнический технологий для сельскохозяйственных культур, а также с необходимостью выполнения точного высева семян в почву в борозду равномерно по ее длине. Кроме того, высев семян происходит под мульчирующую пленку на глубину высева влажности почвы с повышенной всхожести семян.

Также выполняется точная сборка дозирующего устройства в виде ячеистой катушки, прикрепленной к плоскости боковой стенки вращающегося барабана с жесткой ее фиксации сваркой или болтовыми соединениями для возможной замены или ремонта и т.д., что позволят расширить его функциональное применения для семян посева, надежно забирать и подавать семена свободно в сторону высевающих клещей на удалении падения семян с малой высоты в сторону высевающих клещей, геометрические параметры, которых рассчитаны, и испытаны на опытном образце сеялки точного высева, приведенные на рисунках, т.е. совместная работа барабана связана с дозирующим устройство в виде цилиндрической катушки с ячейками, как одно целое в работе в целом.

Теоретическая часть сеялки может быть охарактеризована основными характеристиками движения высевающего колеса с высевающими клещами и имеет вид траектории, величина и направление наиболее характерных точек, а в ряде случаев и направления ускорения.

Движущееся колесо можно представить собой как ротор вращения на оси с подшипниками. Уравнение траектории движения описываются уравнениями:

где R_i - расстояние от оси вращения ротора до рассматриваемой точки (радиус ротора), м;

V_n - скорость поступательного движения ротора, м/с; t - время движения, с^-1;

wt -угол поворота ротора, отсчитываемый от оси О_х, рад. (Схема рисунка для описания параметров движения высевающего колеса с клещами, не показано).

Абсолютная скорость движения ротора описывается уравнением:

где λ=wR/V_n - кинематический параметр ротора.

Точка по поверхности колеса с устройством высевающих клиновидной формы клещей при его движении по поверхности поля описывает, так называемую кривую циклоиду (не показано).

Таким образом, если рассматривать данную теоретическую часть, то можно предположить, что заделывающие рабочие органы (всевающие клиновидные клещи) в горизонтальной плоскости перемещения на расстоянии, например от 65 мм (при глубине заделки семян 6 см) - это расстояние должно несколько больше чем по расчету с допустимой погрешностью.

Из этого следует, что теоретическая зависимость и полученные результаты (нужно при этом рассматривать кривые циклоидой, определяющих движение высевающих органов в почве) описывают движение активных высевающих клиновидных по форме клещей, закрепленных по периферийной области окружности вращающегося колеса в движении, для которых может оказывать сопротивление почвы, т.е. необходимо это учитывать в практических целях сопротивлению почвы с перемещением в ней высевающих клещей в движение колеса по поверхности пленки и деформации почвы под весом вращательного колеса с высеивающими клиновидными клещами (аппаратами), а также высев семян через отверстия пленки с мульчирующей почвой и регулированием расстояния между семенами (дозировка семян, пробивка пленки с требуемым шагом, формируя при этом семенное ложе и укладку семян в почву). Кроме того, почва не забивает отверстия высевающих органов.

Такие технические решения упростили конструкцию сеялки точного высева, снизили ее металлоемкость, а значит и массу, что позволяет применять тракторы меньшего класса с меньшим расходом топлива, отсутствует засорение клиновидных по форме клещей (агрегатов) комками почвы, совмещенную с мульчированием почвы под пленкой.

При минимальном расходе топлива сеялка способна выполнять все операции весенний цикл работы по посеву зернобобовых культур (крупных семян) в обработанную почву.

Изобретение обеспечивает возможность высева семян бобовых культур, подачи дозатором в виде ячеистой катушки семян со свободным их падением вниз в сторону соосно закрепленных высевающих клещей с отверстием в дне и с закрепленной жестко пластины-направивителя в вертикальной плоскости сечения с указанным выше элементами ее управления закрытия/открытия отверстия конца высевающего клеща, при этом при посеве производят и пробивание отверстий в пленке, семена подаются в бороздку с укрытием их пленкой во влажном слое почвы, при точности высева на точно заданную глубину высева, что обеспечивает получение повышенной всхожести и урожайности. Техническое решение обуславливает расширение функциональных возможностей с применением материала биоразлагаемой пленки, закрывающей сверху влажную почву с высевающими пропашными зернобобовыми культурами.

Изобретение относится к сельскохозяйственному машиностроению, в частности к конструкциям дозирующих устройств сеялок для точного высева семян в рядке под пленку. Сеялка точного высева семян содержит раму с установленными на ней пленкоукладчиком, высевающим устройством в виде вращающегося на горизонтальной оси барабана с высевающими элементами и прикатывающим катком для прижатия пленки с высеянными в ее отверстия семенами, бункер для семян и дозирующее устройство. Высевающие элементы выполнены в виде высевающих полых клещей с отверстием в их дне, нижняя часть которых имеет клиновидную форму и образует пробойник для пробивания отверстий в мульчирующей пленке. При этом высевающие клещи выполнены на внешней поверхности барабана по окружности и имеют поворотные стержни-пластины, закрывающие выходные отверстия высевающих клещей, верхние концы которых жестко прикреплены к горизонтальному стержню с петлей и с пружиной. Последняя своим концом связана с цилиндрическим корпусом, в котором расположен регулирующий болт с гайкой фиксатора, имеющий возможность регулирования поворота положения стержня-пластины, верхний конец которой связан с осью малых катков с возможностью скольжения по боковой поверхности стенки ограничителя поворота стержня-пластины в виде сектора. Сектор жестко прикреплен к боковой поверхности неподвижного диска на неподвижной оси, соединенной жестко с рамой. На горизонтальной неподвижной оси закреплен опорный подшипник с вращающимся барабаном. Кроме того, ограничитель имеет на боковой поверхности стенки выступ, причем форма поверхности боковой стенки обеспечивает связь поворота стержня-пластины. Сверху к концу каждого высевающего клеща для направления семян соответственно в его полость и в сторону выходного отверстия жестко закреплены вертикальные пластины-направители. Дозирующее устройство выполнено в виде катушки, установленной на горизонтальной неподвижной оси, с выполненными на ее цилиндрической поверхности ячейками для захвата семян в виде эллипсовидных углублений. Катушка прикреплена жестко к внутренней стороне вращающегося барабана с высевающими клещами за одно целое, причем к касательной окружности поверхности катушки расположена ограничивающая пластина с возможностью перемещения вдоль катушки, которая прилегает с зазором к поверхности катушки с боковой стороны. Под острым углом к касательной окружности поверхности катушки установлен отражатель семян. Корпус бункера имеет отогнутую полочку с продолговатым отверстием, кронштейн и болтовое соединение. Катушку сверху охватывает с зазором пластина, прикрепленная своей отогнутой полочкой к полочке боковой пластины фиксированного положения, другой конец которой свободен и имеет ограничение оппозитно установленных концов, жестко закрепленных пластин-направителей семян от выпадения их из ячеек для захвата семян. Изобретение позволит улучшить эксплуатационные характеристики, повысить равномерность высева крупнозернистых семян по площади питания под мульчирующую пленку и снизить травмирование крупных зерен. 8 з.п. ф-лы, 10 ил.

1. Сеялка точного высева семян сельскохозяйственных культур под мульчирующую пленку, содержащая раму, с установленными на ней пленкоукладчиком, высевающим устройством в виде вращающегося на горизонтальной оси барабана с высевающими элементами и прикатывающим катком для прижатия пленки с высеянными в ее отверстия семенами, бункер для семян и дозирующее устройство, отличающаяся тем, что высевающие элементы выполнены в виде высевающих полых клещей с отверстием в их дне, нижняя часть которых имеет клиновидную форму и образует пробойник для пробивания отверстий в мульчирующей пленке, при этом высевающие клещи выполнены на внешней поверхности барабана по окружности и имеют поворотные стержни-пластины, закрывающие выходные отверстия высевающих клещей, верхние концы которых жестко прикреплены к горизонтальному стержню с петлей и с пружиной, которая своим концом связана с цилиндрическим корпусом, в котором расположен регулирующий болт с гайкой фиксатора, имеющий возможность регулирования поворота положения стержня-пластины, верхний конец которой связан с осью малых катков с возможностью скольжения по боковой поверхности стенки ограничителя поворота стержня-пластины в виде сектора, жестко прикрепленного к боковой поверхности неподвижного диска на неподвижной оси, соединенной жестко с рамой, при этом на горизонтальной неподвижной оси закреплен опорный подшипник с вращающимся барабаном, кроме того, ограничитель имеет на боковой поверхности стенки выступ, причем форма поверхности боковой стенки обеспечивает связь поворота стержня-пластины, кроме того, сверху к концу каждого высевающего клеща для направления семян соответственно в его полость и в сторону выходного отверстия жестко закреплены вертикальные пластины-направители, при этом дозирующее устройство выполнено в виде катушки, установленной на горизонтальной неподвижной оси, с выполненными на ее цилиндрической поверхности ячейками для захвата семян в виде эллипсовидных углублений, которая прикреплена жестко к внутренней стороне вращающегося барабана с высевающими клещами за одно целое, причем к касательной окружности поверхности катушки расположена ограничивающая пластина с возможностью перемещения вдоль катушки, которая прилегает с зазором к поверхности катушки с боковой стороны, а под острым углом к касательной окружности поверхности катушки установлен отражатель семян, кроме того, корпус бункера имеет отогнутую полочку с продолговатым отверстием, кронштейн и болтовое соединение, при этом катушку сверху охватывает с зазором пластина, прикрепленная своей отогнутой полочкой к полочке боковой пластины фиксированного положения, другой конец которой свободен и имеет ограничение оппозитно установленных концов, жестко закрепленных пластин-направителей семян от выпадения их из ячеек для захвата семян.

2. Сеялка по п. 1, отличающаяся тем, что выходное отверстие каждого высевающего клеща, имеет возможность закрытия и открытия выходного отверстия с помощью вертикально поворотного стержня-пластины, нижний конец которой вместе с высевающим концом погружается в почву в своем нижнем положении на глубину высева семян, при этом выходное отверстие высевающего клеща открывается на момент высева семян по ходу движения.

3. Сеялка по п. 1, отличающаяся тем, что горизонтальный стержень поворота вертикального стержня-пластины соединен с регулирующим болтом с помощью корпуса, имеющего цилиндрическую поверхность с пружиной с петлей, образуя поворот на упоре, жестко закрепленным в виде стержня к корпусу сбоку высевающего клеща.

4. Сеялка по п. 1, отличающаяся тем, что ячейки эллипсовидных углублений по поверхности катушки выполнены одного радиуса и с диаметром, равным диаметру крупных семян.

5. Сеялка по п. 1, отличающаяся тем, что нижний конец стержня-пластины, перекрывающий выходное отверстие высевающего клеща, загнут в горизонтальной плоскости в сторону, противоположную движению посева с возможностью открытия отверстия клеща, скользящего по поверхности сверху пленки, до момента выхода на поверхность почвы, и затем под действием пружины с возможностью его закрытия.

6. Сеялка по п. 1, отличающаяся тем, что пленка выполнена из прозрачной ленты и представляет собой водорастворимую биоразлагаемую пленку или биоразлагаемую воздушно-пузырьковую, имеющую внутри воздушные пузырьки с высоким уровнем теплоизоляции до момента ее биоразложения.

7. Сеялка по п. 1, отличающаяся тем, что ячеистая катушка может быть выполнена из полимерного материала высокой прочности.

8. Сеялка по п. 1, отличающаяся тем, что уложенная пленка по борозде, слева и справа по бокам, выполнена с присыпкой почвы за счет смонтированных на раме двух дисков под углом 30-45° с наклоном друг к другу в сторону уложенной пленки по направлению движения.

9. Сеялка по п. 1, отличающаяся тем, что пластины-направители выполнены из оцинкованного материала.
