Устройство для соединения волоконных световодов Советский патент 1989 года по МПК G02B6/38

(Л

:л

X)

эо

00

Изобретение касается световодов, предназначено для использования при оперативной сборке световодных линий и позволяет повысить удобство эксплуатации и точность соединения. В устройстве юстировочный узел с V -образной канавкой образован прозрачной пластиной 4 и примыкающей к ней пластиной 2, выполненной со скошенным с плавным заглублением торцом 3. Световоды помещают в зазор между срезами фиксирующих упругих роликов 6 и, поворачивая ролики 6, продвигают их в V -образные канавки до стыковки и принятия ими положения, соответствующего меткам, нанесенным на прозрачной пластине 4. 2 ил.

Фиг.1

3,150

Изобретение касается световодов и предназначено, в частности, для использования при ремонте и оперативной сборке световодных линий.

Цель изобретения - повышение удобства эксплуатации и точности соединения .

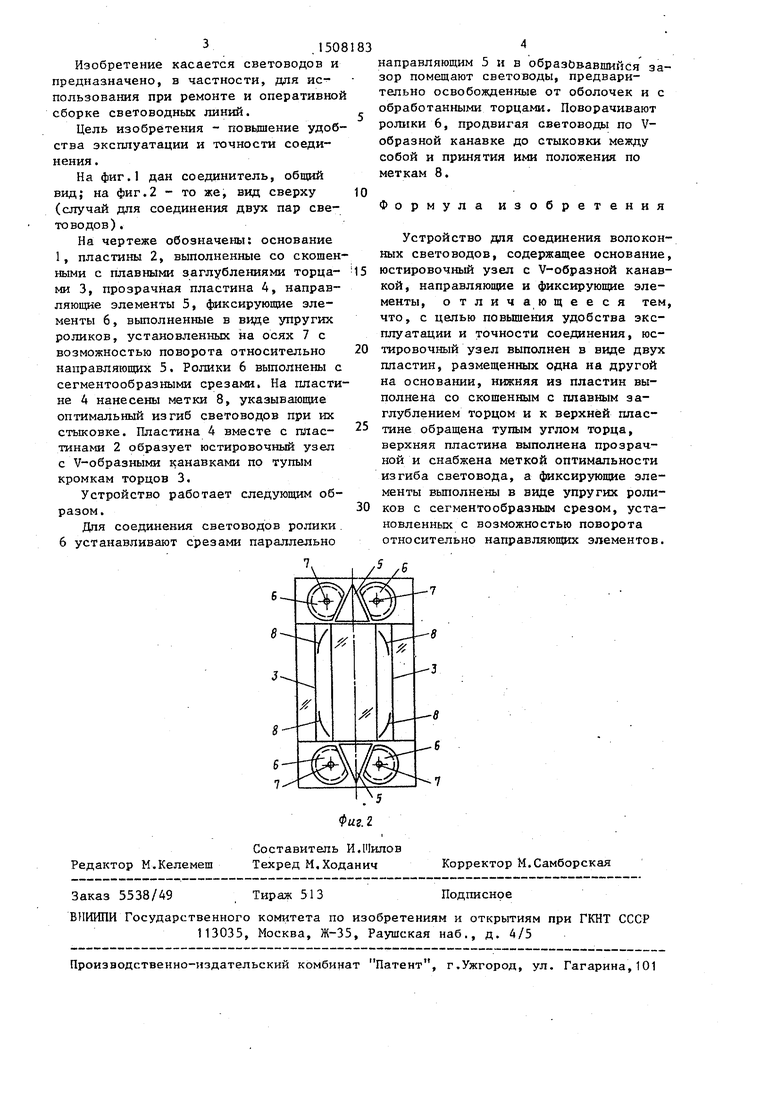

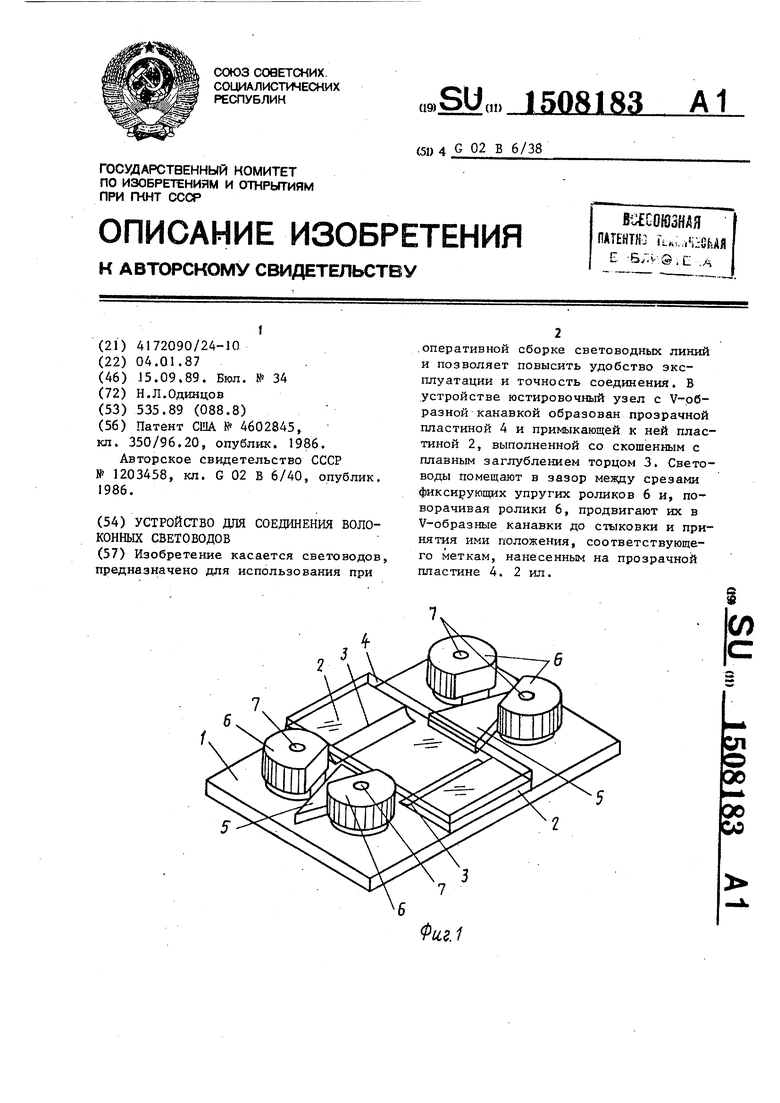

На фиг.1 дан соединитель, общий вид; на фиг.2 - то же, вид сверху (случай для соединения двух пар световодов) .

На чертеже обозначены: основание 1, пластины 2, выполненные со скошенными с плавными заглублениями торца- ми 3, прозрачная пластина А, направляющие элементы 5, фиксирующие элементы 6, вьшолненные в виде упругих роликов, установленных на осях 7 с возможностью поворота относительно направляющих 5. Ролики 6 выполнены с сегментообразными срезами. На пластине 4 нанесены метки 8, указывающие оптимальный изгиб световодов при их стыковке. Пластина 4 вместе с гшас- тинами 2 образует юстировочный узел с V-образными канавками по тупым кромкам торцов 3.

Устройство работает следующим образом.

Дпя соединения световодов ролики . 6 устанавливают срезами параллельно

Редактор М.Келемеш

Фиг.2

Составитель И.Шилов Техред М.Ходанич

Заказ 5538/49

Тираж 513

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5

5

0

5

0

направляющим 5 и в образовавшийся зазор помещают световоды, предварительно освобожденные от оболочек и с обработанными торцами. Поворачивают ролики 6, продвигая световоды по V- образной канавке до стыковки между собой и принятия ими положения по меткам 8.

Формула изобретения

Устройство для соединения волоконных световодов, содержащее основание, юстировочный узел с V-образной канавкой, направляющие и фиксирующие элементы, отличающееся тем, что, с целью повышения удобства эксплуатации и точности соединения, юстировочный узел выполнен в виде двух пластин, размещенных одна на другой на основании, нижняя из пластин выполнена со скошенным с плавным заглублением торцом и к верхней пластине обращена тупым углом торца, верхняя пластина выполнена прозрачной и снабжена меткой оптимальности изгиба световода, а фиксирующие элементы вьшолнены в виде упругих роликов с сегментообразным срезом, уста- новленньк с возможностью поворота относительно направляющих элементов.

Корректор М.Самборская

Подписное
