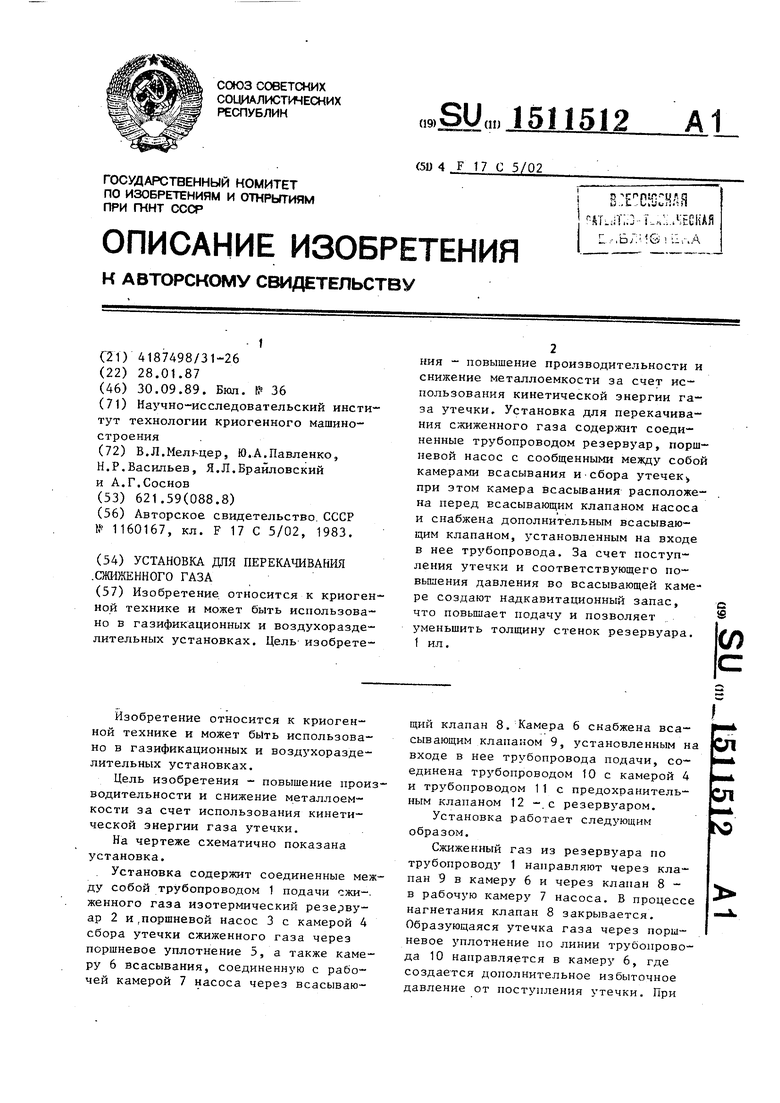

Установка для перекачивания сжиженного газа Советский патент 1989 года по МПК F17C5/02

f

(21) 4187498/31-26

(22) 28,01.87

(46) 30.09.89. Бюл. P 36

(71)Научно-исследовательский институт технологии криогенного машиностроения

(72)В.Л.Мелг-цер, Ю.А.Павленко, Н.Р.Васильев, Я.Л.Брайловский

и А.Г.Сосков

(53)621.59(088.8)

(56)Авторское свидетельство. СССР № 1160167, кл. F 17 С 5/02, 1983.

(54)УСТАНОВКА ДЛЯ ПЕРЕКАЧИВАНИЯ .СЖИЖЕННОГО ГАЗА

(57)Изобретение, относится к криогенной технике и может быть использовано в газификационных и воздухоразде- лительных установках. Цель изобретения - повышение производительности и снижение металлоемкости за счет использования кинетической энергии газа утечки. Установка для перекачивания сжиженного газа содержит соединенные трубопроводом резервуар, поршневой насос с сообщенными между собой камерами всасывания исбора утечек при этом камера всасывания расположена перед всасывающим клапаном насоса и снабжена дополнительным всасывающим клапаном, установленным на входе в нее трубопровода. За счет поступления утечки и соответствующего повышения давления во всасывающей камере создают надкавитационный запас, что повьшгает подачу и позволяет уменьшить толщину стенок резервуара. 1 ил.

I

с/)

Изобретение относится к криогенной технике и может быть использовано в газификационных и воздухоразделительных установках. Цель изобретения - повышение производительности и снижение металлоемкости за счет использования кинетической энергии газа утечки. Установка для перекачивания сжиженного газа содержит соединенные трубопроводом резервуар, поршневой насос с сообщенными между собой камерами всасывания и сбора утечек, при этом камера всасывания расположена перед всасывающим клапаном насоса и снабжена дополнительным всасывающим клапаном, установленным на входе в нее трубопровода. За счет поступления утечки и соответствующего повышения давления во всасывающей камере создают надкавитационный запас, что повышает подачу и позволяет уменьшить толщину стенок резервуара. 1 ил.

Изобретение относится к криогенной технике и может бь1ть использовано в газификационных и воздухоразде- лительных установках.

Цель изобретения - повышение производительности и снижение металлоемкости за счет использования кинетической энергии газа утечки.

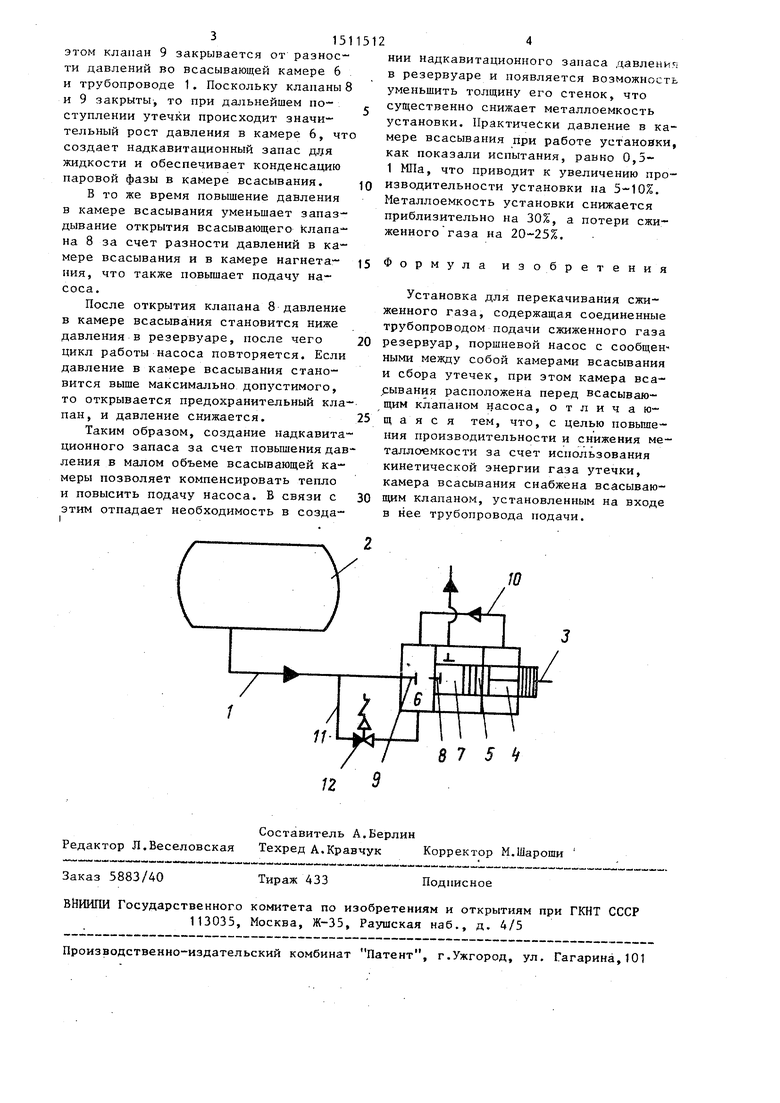

На чертеже схематично показана установка.

Установка содержит соединенные между собой трубопроводом 1 подачи ежи-. женного газа изотермический резервуар 2 и ,поршневой насос 3 с камерой 4 сбора утечки сжиженного газа через поршневое уплотнение 5, а также камеру 6 всасывания, соединенную с рабочей камерой 7 насоса через всасывающий клапан 8. Камера 6 снабжена всасывающим клапаном 9, установленным на входе в нее трубопровода подачи, соединена трубопроводом 10 с камерой 4 и трубопроводом 11 с предохранительным клапаном 12 -.с резервуаром.

Установка работает следующим образом.

Сжиженный газ из резервуара по трубопроводу 1 направляют через клапан 9 в камеру 6 и через клапан 8 - в рабочую камеру 7 насоса. В процессе нагнетания клапан 8 закрывается. Образующаяся утечка газа через поршневое уплотнение по линии трубопровода 10 направляется в камеру 6, где создается дополнительное избыточное давление от поступления утечки. При

31511

этом клапан 9 закрывается от разности давлений во всасывающей камере 6 и трубопроводе 1. Поскольку клапаны 8 и 9 закрыты, то при дальнейшем по- ступлении утечки происходит значительный рост давления в камере 6, что создает надкавитационный запас жидкости и обеспечивает конденсацию паровой фазы в камере всасывания.

В то же время повышение давления в камере всасывания уменьшает запаздывание открытия всасывающего клапа на 8 за счет разности давлений в камере всасывания и в камере нагнетания, что также повышает подачу насоса.

После открытия клапана 8 давление в камере всасывания становится ниже давления в резервуаре, после чего цикл работы насоса повторяется. Если давление в камере всасывания становится выше максимально допустимого, то открывается предохранительный клапан, и давление снижается.

Таким образом, создание надкавита- ционного запаса за счет повьпления давления в малом объеме всасывающей камеры позволяет компенсировать тепло и повысить подачу насоса. В связи с этим отпадает необходимость в созда

Составитель А.Берлин Редактор Л.Веселовская Техред А.Кравчук Корректор М.Шароши

Заказ 5883/40

Тираж 433

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5

НИИ надкавитационного запаса давления в резервуаре и появляется возможность уменьшить толщину его стенок, что существенно снижает металлоемкость установки. Практически давление в камере всасывания при работе установки, как показали испытания, равно 0,5- 1 МПа, что приводит к увеличению производительности установки на 5-10%. Металлоемкость установки снижается приблизительно на 30%, а потери сжиженного газа на 20-25%.

15 Формула изобретения

25

30

0

Установка для перекачивания сжиженного газа, содержащая соединенные трубопроводом подачи сжиженного газа резервуар, поршневой насос с сообщен - ными между собой камерами всасывания и сбора утечек, при этом камера вса- рывания расположена перед всасывающим клапаном насоса, отличающаяся тем, что, с целью повьше- ния производительности и снижения металлоемкости за счет использования кинетической энергии газа утечки, камера всасывания снабжена всасывающим клапаном, установленным на входе в нее трубопровода подачи.

/

W

Подписное
