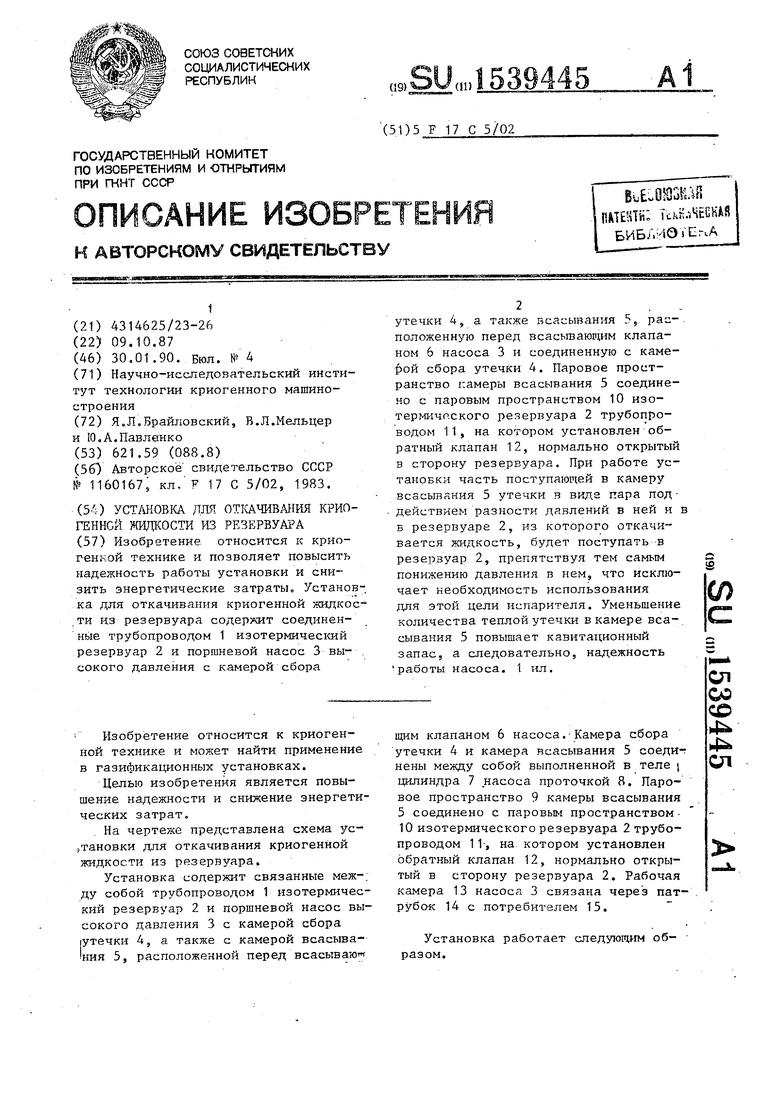

Установка для откачивания криогенной жидкости из резервуара Советский патент 1990 года по МПК F17C5/02

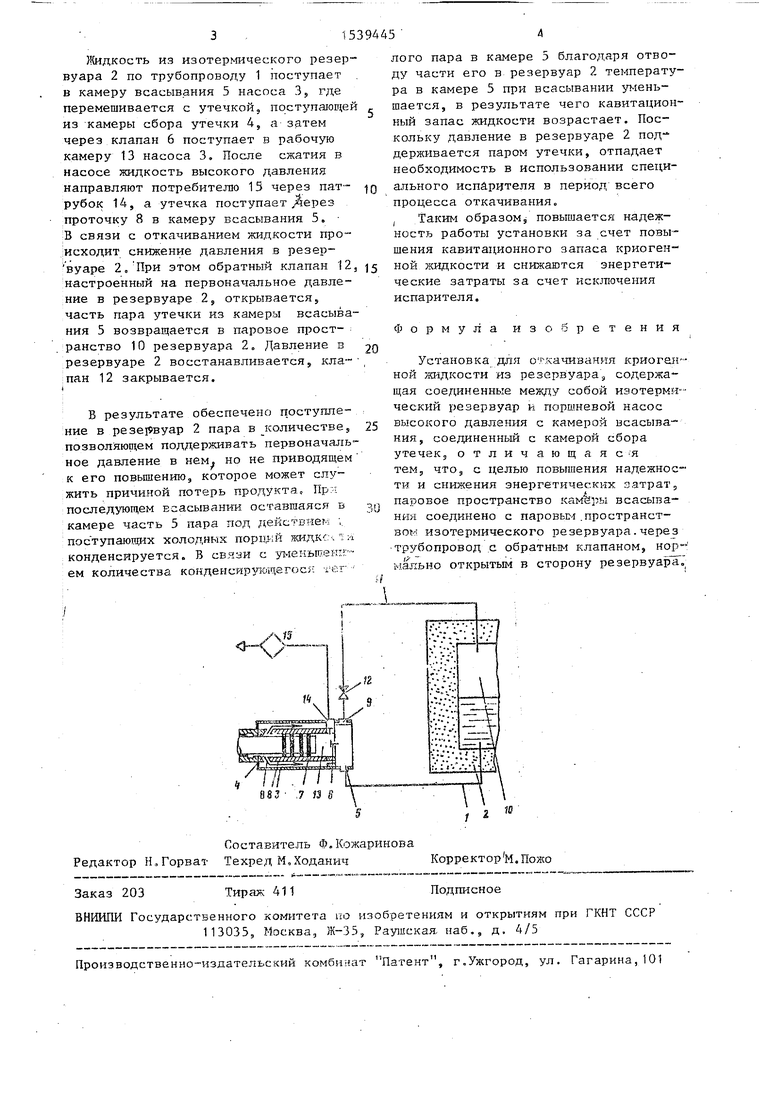

Жидкость из изотермического резервуара 2 по трубопроводу 1 поступает в камеру всасывания 5 насоса 3, где перемешивается с утечкой, поступающей из камеры сбора утечки 4, а затем через клапан 6 поступает в рабочую камеру 13 насоса 3„ После сжатия в насосе жидкость высокого давления направляют потребителю 15 через патрубок 14, а утечка поступает /через проточку 8 в камеру всасывания 5. В связи с откачиванием жидкости происходит снижение давления в резер10

лого пара в камере 5 благодаря отводу части его в резервуар 2 температу ра в камере 5 при всасывании уменьшается, в результате чего кавитацион ный запас жидкости возрастает. Поскольку давление в резервуаре 2 поддерживается паром утечки, отпадает необходимость в использовании специального испарителя в период всего процесса откачивания. Таким образом, повышается надежность работы установки за счет повышения кавитадионного запаса криоген вуаре 2„ При этом обратный клапан 12, 5 н°й жидкости и снижаются энергети

лого пара в камере 5 благодаря отводу части его в резервуар 2 температура в камере 5 при всасывании уменьшается, в результате чего кавитацион- ный запас жидкости возрастает. Поскольку давление в резервуаре 2 поддерживается паром утечки, отпадает необходимость в использовании специального испарителя в период всего процесса откачивания. Таким образом, повышается надежность работы установки за счет повышения кавитадионного запаса криоген

Изобретение относится к криогенной технике и позволяет повысить надежность работы установки и снизить энергетические затраты. Установка для откачивания криогенной жидкости из резервуара содержит соединенные трубопроводом 1 изотермический резервуар 2 и поршневой насос 3 высокого давления с камерой сбора утечки 4, а также камеру всасывания 5, расположенную перед всасывающим клапаном 6 насоса 3 и соединенную с камерой сбора утечки 4. Паровое пространство камеры всасывания 5 соединено с паровым пространством 10 изотермического резервуара 2 трубопроводом 11, на котором установлен обратный клапан 12, нормально открытый в сторону резервуара. При работе установки часть поступающей в камеру всасывания 5 утечки в виде пара под действием разности давлений в ней и в резервуаре 2, из которого откачивается жидкость, будет поступать в резервуар 2, препятствуя тем самым понижению давления в нем, что исключает необходимость использования для этой цели испарителя. Уменьшение количества теплой утечки в камере всасывания 5 повышает кавитационный запас, а следовательно, надежность работы насоса. 1 ил.

настроенный на первоначальное давление в резервуаре 2, открывается, часть пара утечки из камеры всасывания 5 возвращается в паровое пространство 10 резервуара 2„ Давление в резервуаре 2 восстанавливается, клапан 12 закрывается.

В результате обеспечено поступление в pesei№yap 2 пара в количестве, позволяющем поддерживать первоначальное давление в нем но не приводящем к его повышению, которое может служить причиной потерь продукта, последующем всасывании оставшаяся в камере часть 5 пара под действие -- i поступающих холодных порцкй жидкгi7 л конденсируется, В связи с уменьшением количества конденсирующегося .г

Составитель Ф.Кожаринова Редактор Н.Горват Техред М.Ходанич Корректор м.Пожо

Заказ 203

Тираж 411

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5

0

5

0

ческие затраты за счет исключения испарителя.

Формула изобретения

Установка для откачивания криогенной жидкости яз резервуараэ содержащая соединенные между собой изотермический резервуар и поршневой насос высокого давления с камерой всасывания, соединенный с камерой сбора утечек, отличающаяся тем, что, с целью повышения надежности и снижения энергетических затрат, паровое пространство камеры всасывания соединено с паровым .пространством изотермического резервуара.через трубопровод с обратным клапаном, нормально открытым в сторону резервуара

/ 2

Подписное
