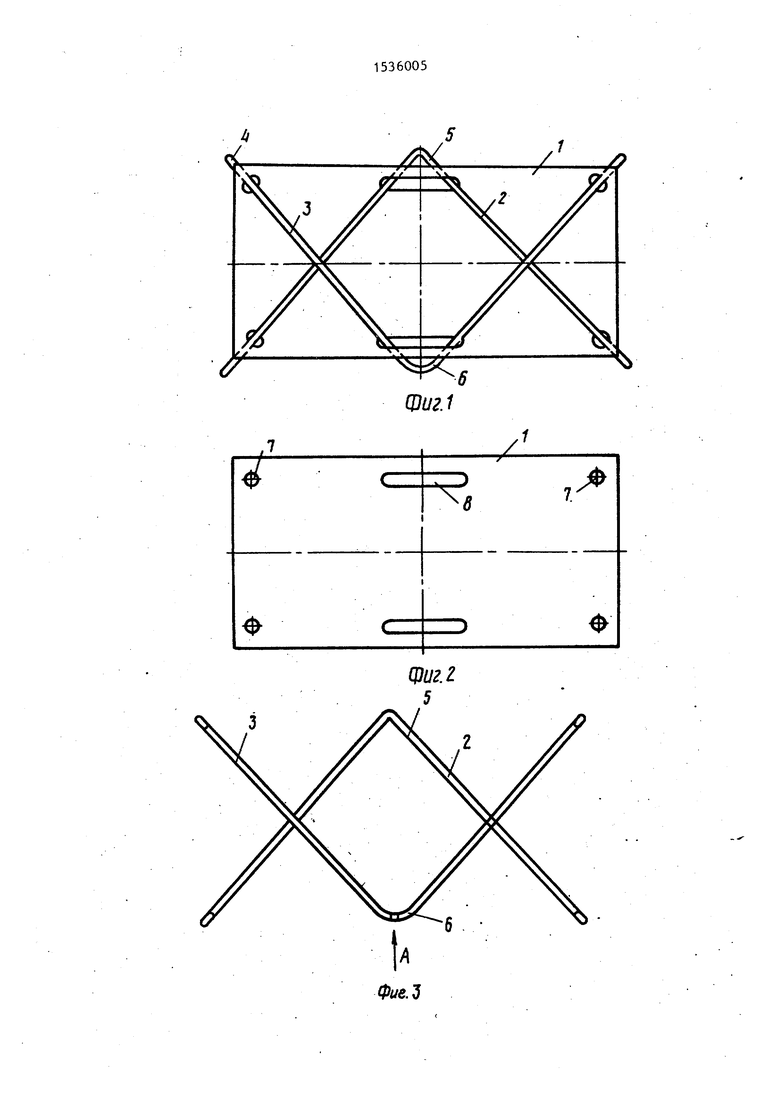

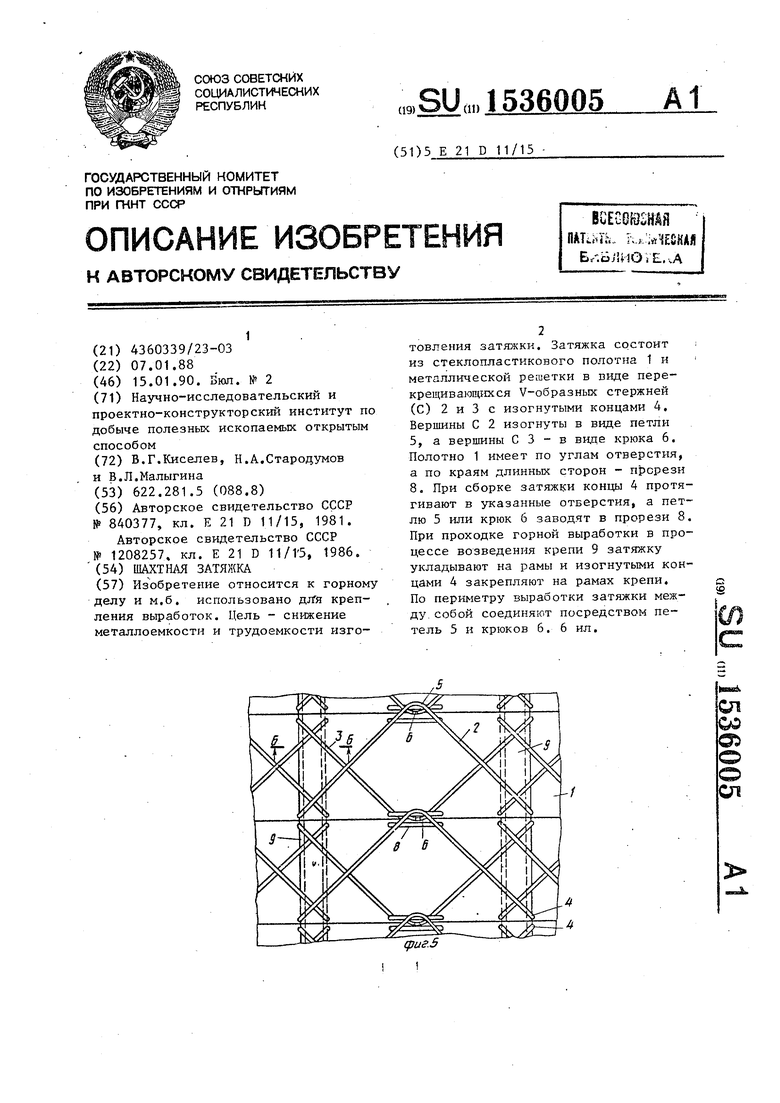

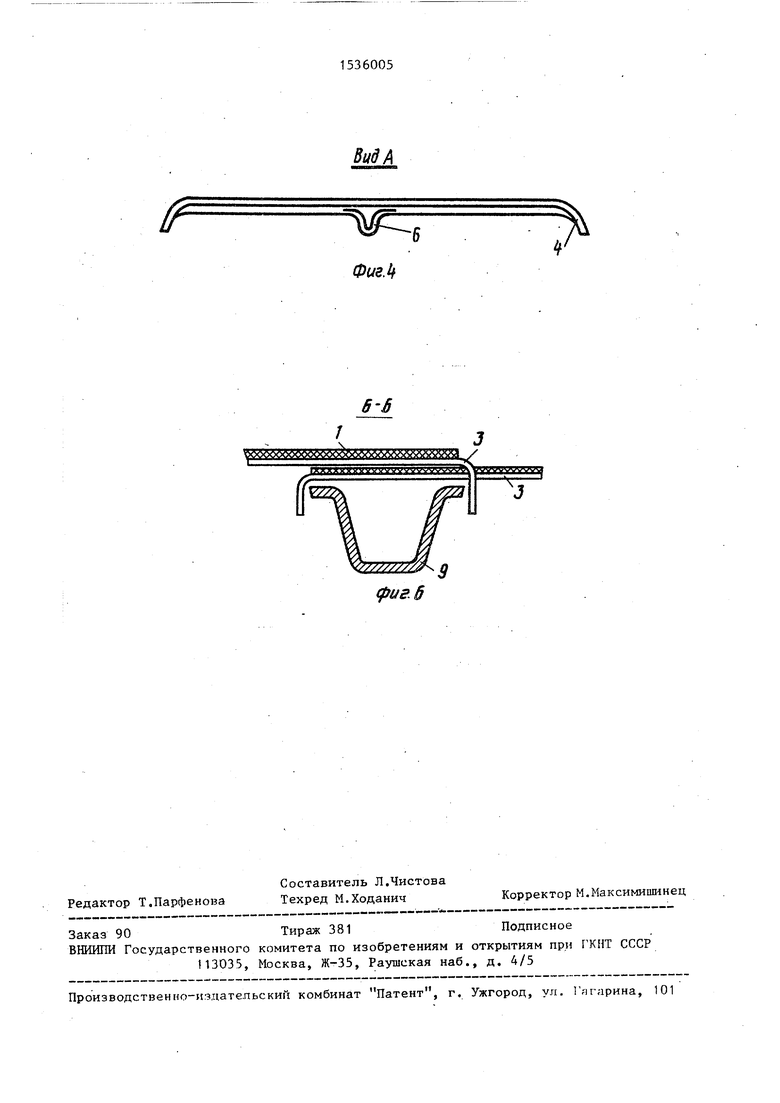

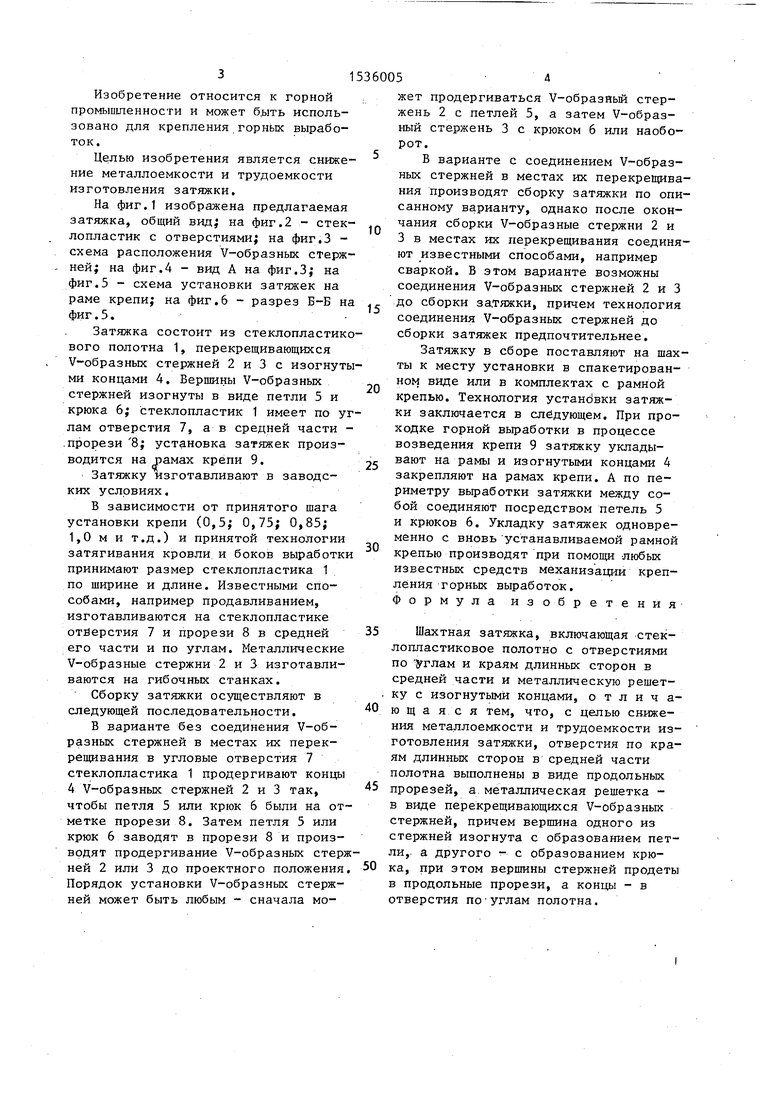

Изобретение относится к горному делу и может быть использовано для крепления выработок. Цель - снижение металлоемкости и трудоемкости изготовления затяжки. Затяжка состоит из стеклопластикового полотна 1 и металлической решетки в виде перекрещивающихся V- образных стержней (С) 2 и 3 с изогнутыми концами 4. Вершины С 2 изогнуты в виде петли 5, а вершины С 3 - в виде крюка 6. Полотно 1 имеет по углам отверстия, а по краям длинных сторон-прорези 8. При сборке затяжки концы 4 протягивают в указанные отверстия, а петлю 5 или крюк 6 заводят в прорези 8. При проходке горной выработки в процессе возведения крепи 9 затяжку укладывают на рамы и изогнутыми концами 4 закрепляют на рамах крепи. По периметру выработки затяжки между собой соединяют посредством петель 5 и крюков 6. 6 ил.
