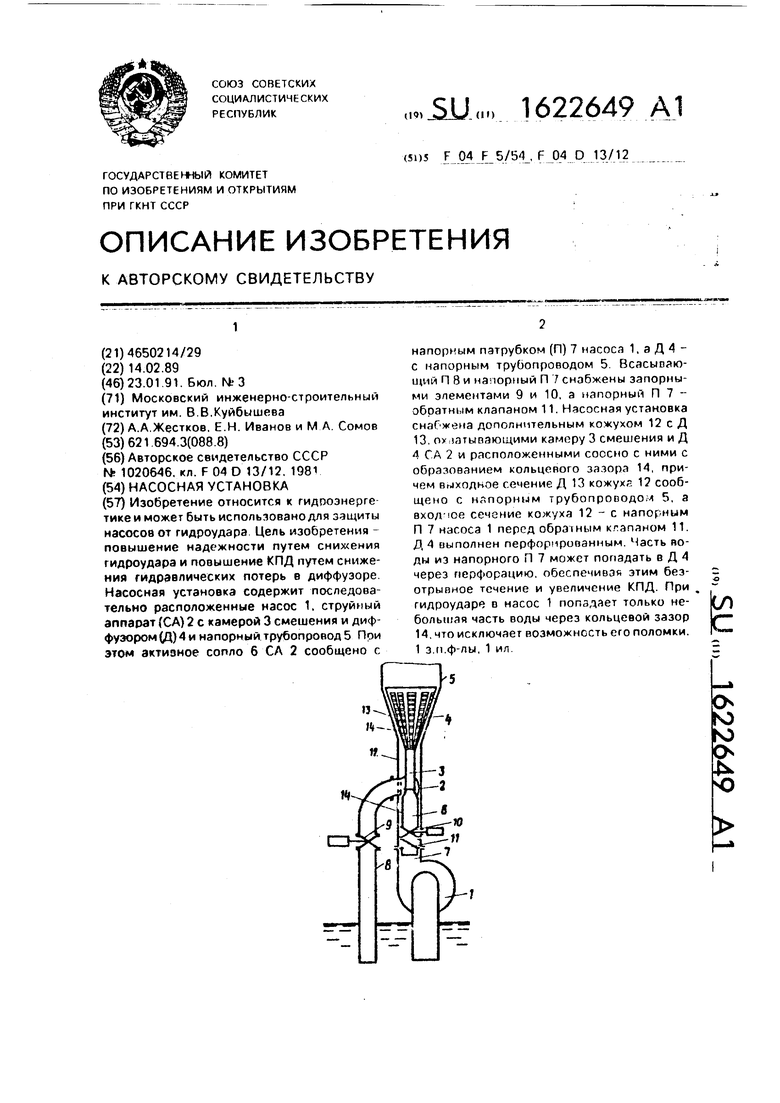

Насосная установка Советский патент 1991 года по МПК F04F5/54 F04D13/12

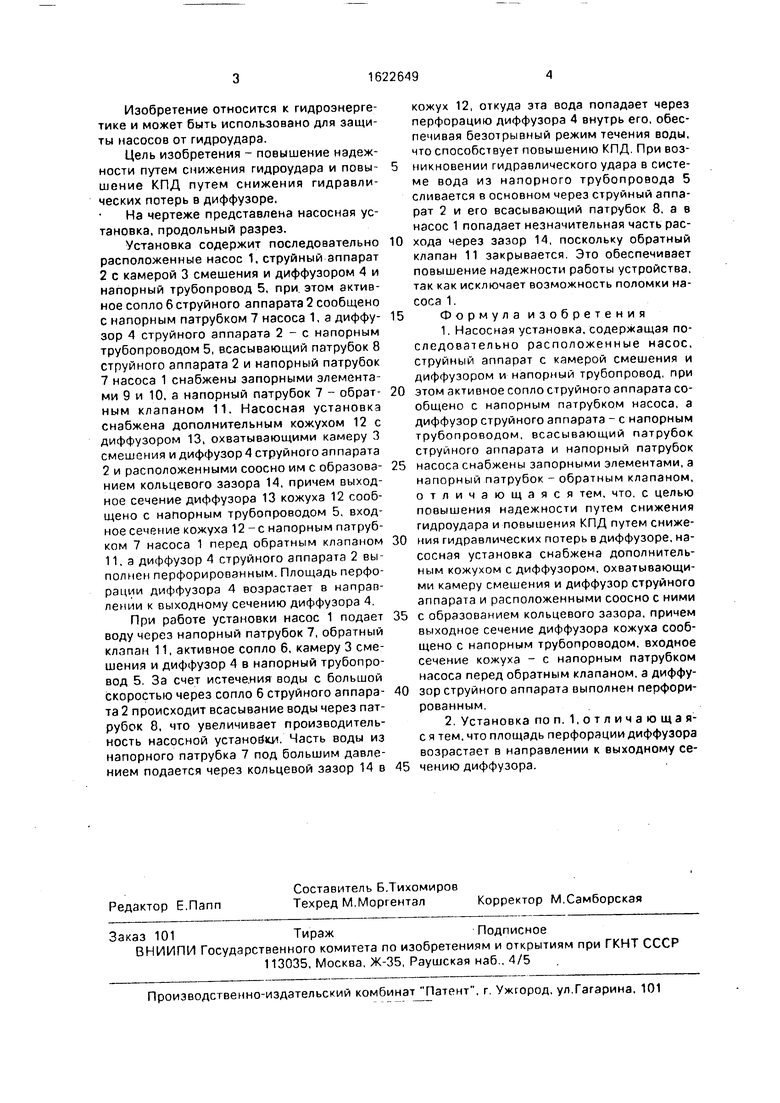

Изобретение относится к гидооэнерге тике и может быть использовано для защиты насосов от гидроудара Цель изобретения - повышение надежности путем снижения гидроудара и повышение КПД путем снижения гидравлических потерь в диффузоре Насосная установка содержит последовательно расположенные насос 1. струйный аппарат {СА) 2 с камерой 3 смешения и диффузором (Д) 4 и напорный трубопровод 5 Пои этом актизное сопло 6 СА 2 сообщено с напорным патрубком (П) 7 насоса 1, а Д 4 - с напорным трубопроводом 5 Всасывающий П 8 и на-юрный П 7 снабжены запорными элементами 9 и 10, а напорный П 7 - обоатным клапаном 11. Насосная установка снабжена дополнительным кожухом 12 с Д 13.ох )атываюш,ими камеру 3 смешения и Д 4 СА 2 и расположенными соссно с ними с образованием кольцевого зазора 14, причем выходное сечение Д 13 кожухи 12 сообщено с напорным трубопроводом 5, а входное сечение кожуха 12 - с напорным П 7 насоса 1 перед обратным клапаном 11. Д 4 выполнен перфорированным. Часть воды из напорного П 7 может попадать в Д 4 через перфорацию, обеспечивая этим безотрывное течение и увеличение КПД. При гидроударе в насос 1 попадает только небольшая часть воды через кольцевой зазор 14,что исключает возможность его поломки. 1 3 М.ф-ПЫ, 1 ИЛ ел с
