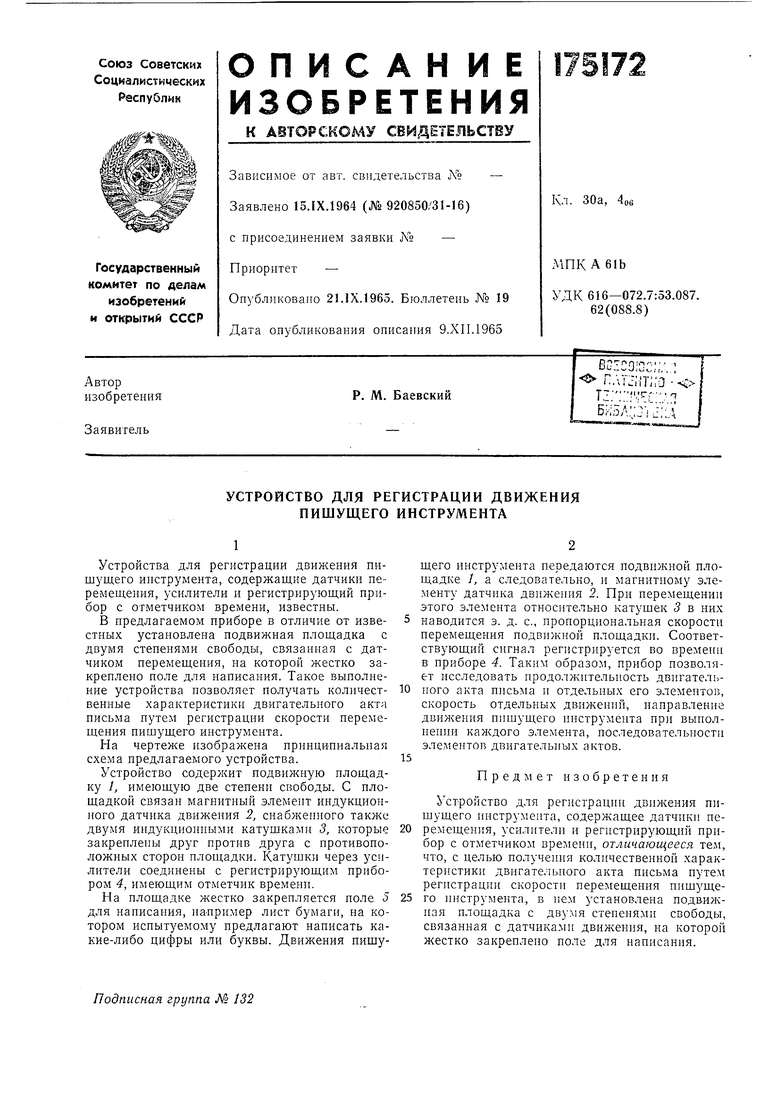

УСТРОЙСТВО для РЕГИСТРАЦИИ ДВИЖЕНИЯ ПИШУЩЕГО ИНСТРУМЕНТА Советский патент 1965 года по МПК A61B5/11

Устройства для регистрации движения пишущего инструмента, содержащие датчики перемещения, усилители и регистрирующий прибор с отметчиком времени, известны.

В предлагаемом приборе в отличие от известных установлена подвижная площадка с двумя степенями свободы, связанная с датчиком перемещения, на которой жестко закреплено поле для написания. Такое выполнение устройства позволяет получать количественные характеристики двигательного акта письма путем регистрации скорости перемещения пишущего инструмента.

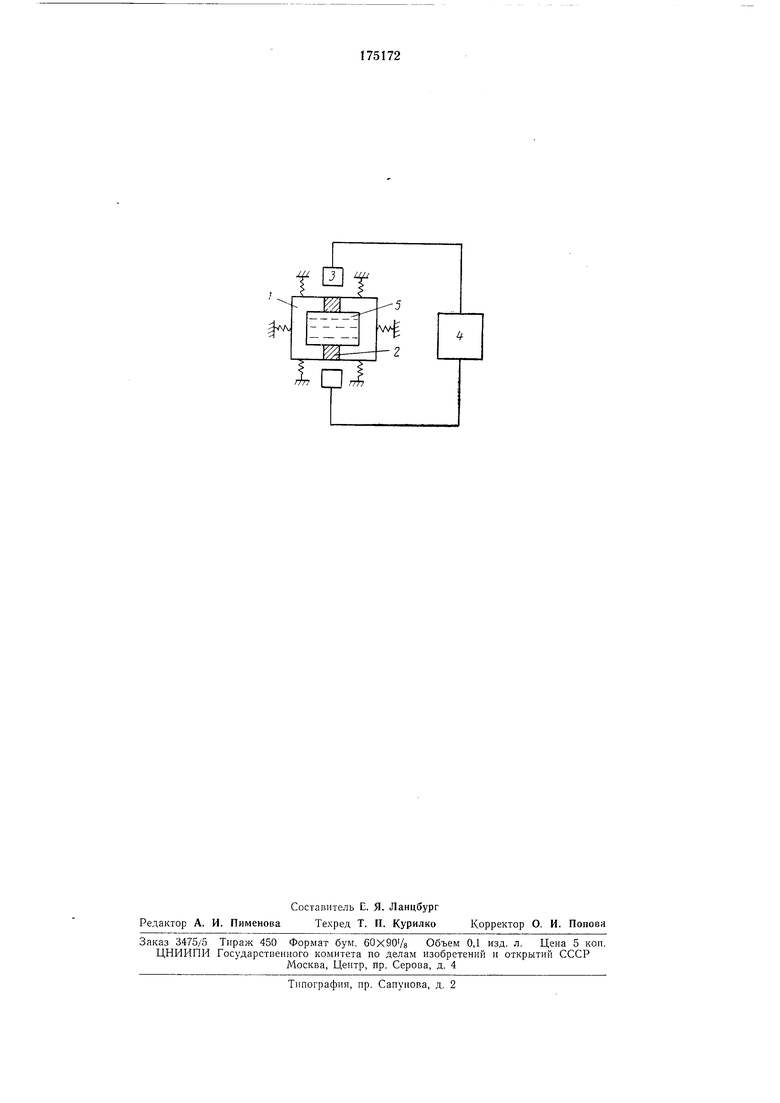

На чертеже изображена принципиальная схема предлагаемого устройства.

Устройство содержит подвижную площадку 1, имеющую две степени свободы. С площадкой связан магнитный элемеит индукционного датчика движеиия 2, снабженного также двумя индукционными катушками 3, которые закреплены друг против друга с противоположных сторон площадки. Катушки через усилители соединены с регистрирующим прибором 4, имеющим отметчик времени.

На площадке жестко закрепляется поле 5 для написания, например лист бумаги, на котором испытуемому предлагают написать какие-либо цифры или буквы. Движения пишущего инструмента нередаются подвижной площадке J, а следовательно, и магнитному элементу датчика дв 1жеиия 2. При перемещении этого элемента относительно катушек 3 в них

наводится э. д. с., нропорциональная скорости перемещения подвижной площадки. Соответствующий сигнал регистрируется во времени в приборе 4. Таким образом, прибор позволяет исследовать продолжительность двигательного акта письма и отдельных его элементов, скорость отдельных движений, направление движения пишущего инструмента при выполнении каладого элемента, последовательности элементов двигательных актов.

Предмет изобретения

Устройство для регистрации движения пишущего инструмента, содерл ащее датчики перемещения, усилители и регистрирующий прибор с отметчиком времени, отличающееся тем, что, с целью получения колнчественной характеристики двигательиого акта письма путем регистрации скорости перемещения пишущего инструмента, в нем установлена подвижная площадка с двумя степенями свободы, связанная с датчиками движения, на которой жестко закреплено поле для написания.
