МИКРОМЕТР ТИПА ПАЛЬМЕРА ДЛЯ ИЗМЕРЕНИЯ ТОЛЩИНЫ СТЕНОК СОСУДОВ, ТРУБ И Т. П. Советский патент 1930 года по МПК G01B3/18

Предлагаемый микрометр типа Пальмера, назначаемый для измерения толщины стенок сосудов, труб и т.п. тел, относится к числу таковых приборов, снабженных поворотной упорной щекой и электрическим устройством, сигнализирующим соприкосновение обоих упоров с измеряемой (электропроводной стенкой).

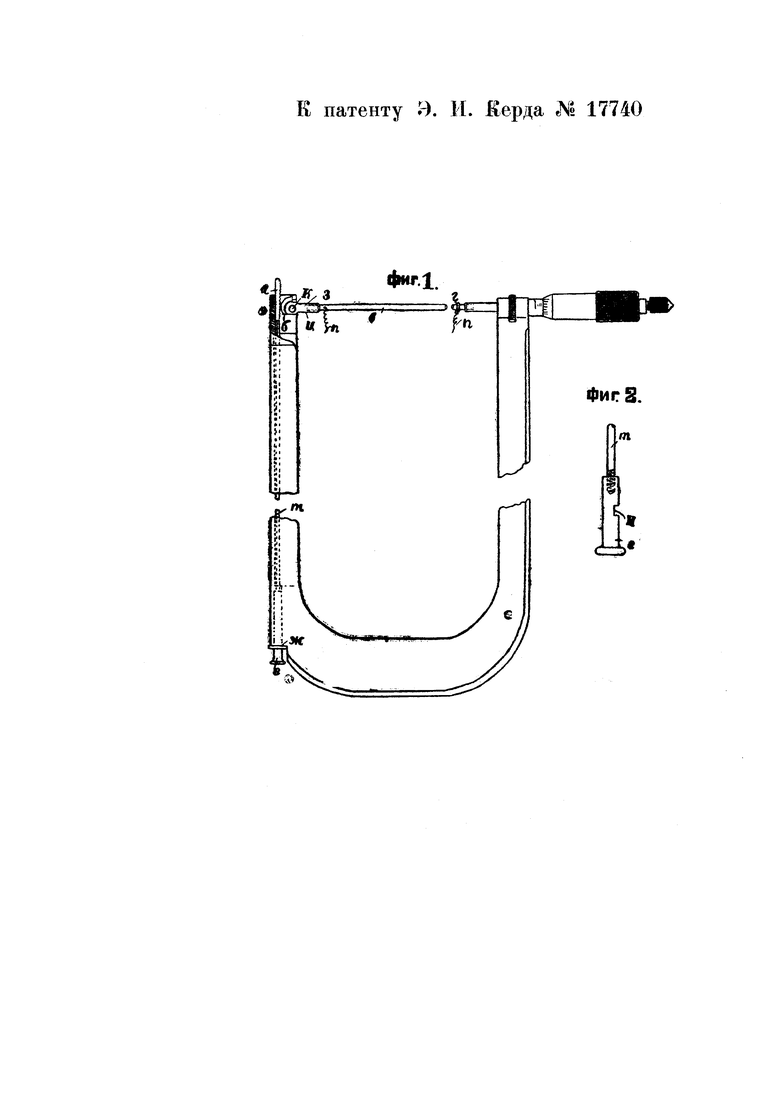

На чертеже фиг. 1 изображает боковой вид микрометра и фиг. 2 - деталь задержки поворотной щеки.

Одна сторона рамы микрометра несет микрометренный измерительный винт обычного устройства, а другая сторона ее запускаемая внутрь измеряемого тела, имеет поворотную на оси к упорную щеку з, состоящую из гильзы и с зубчатым сектором б (или колесом) на конце и из сменной рабочей части в (упора), вставленной в другой конец гильзы и. Зубчатый сектор б сцепляется с такою же рейкой а, скрепленной с передвижным внутри рамы стержнем т с выступающей наружу рамы частью - головкой е. После поворота введенной внутрь измеряемого тела упорной щеки в, стержень т закрепляется защелкой ж, входящей в прорез и на боку головки е.

Обе упорные щеки в и г соединены в точках п проводами с электрическим сигнальным устройством.

1. Микрометр типа Пальмера для измерения толщины стенок сосудов, труб и т.п., снабженный поворотной упорной щекой и электрическим сигнальным устройством, характеризующийся тем, что для поворачивания упорной щехи з применена монтированная в раме микрометра реечная передача б, а, состоящая из жестко соединенного со щекой з зубчатого колеса или сектора б, сцепленного с рейкой а, связанной для ее передвигания со стержнем т, e, выступающим наружу рамы микрометра.

2. В микрометре, охарактеризованном в п. 1 применение обычной защелки ж, входящей в прорез н на наружной части е стержня т, е и служащей для удерживанния рейки а в рабочем положении.

3. Форма выполнения микрометра, охарактеризованного в п. 1, отличающаяся тем, что упорная щека з составлена из двух частей: гильзы и и сменной рабочей части в.
