Устройство для фасования химических реактивов Советский патент 1993 года по МПК B67C3/04

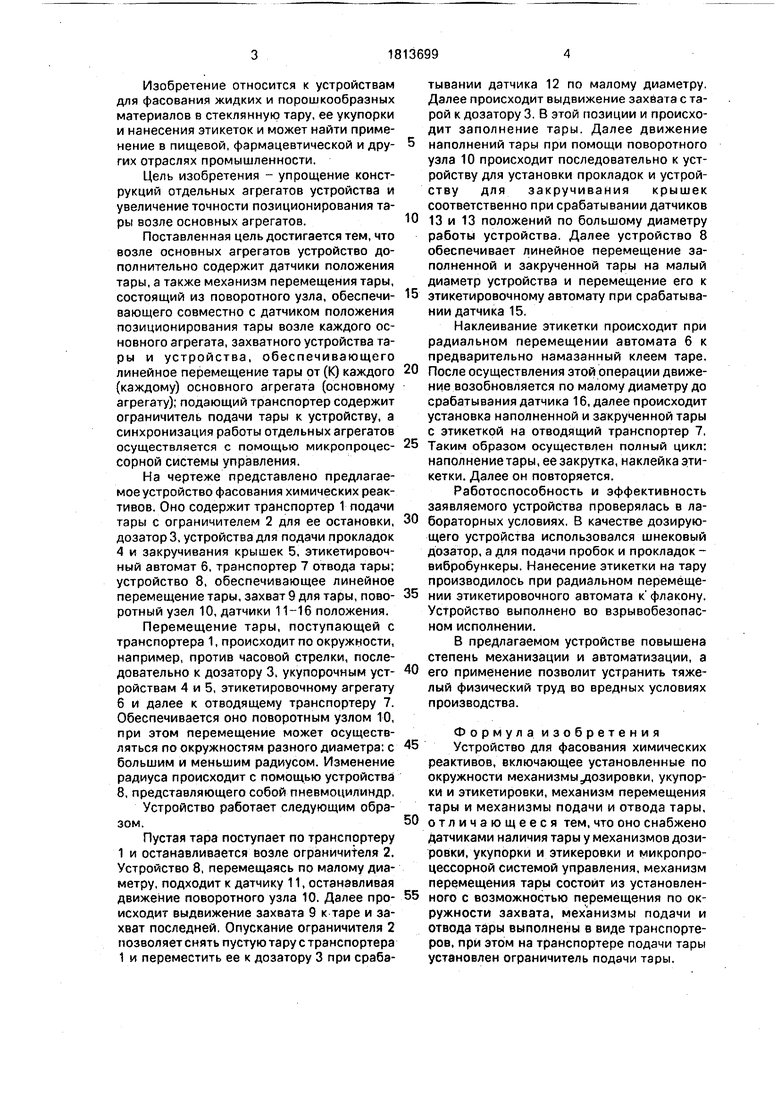

Изобретение относится к устройствам для фасования жидких и порошкообразных материалов в стеклянную тару, ее укупорки и нанесения этикеток и может найти применение в пищевой, фармацевтической и других отраслях промышленности.

Цель изобретения - упрощение конструкций отдельных агрегатов устройства и увеличение точности позиционирования тары возле основных агрегатов.

Поставленная цель достигается тем, что возле основных агрегатов устройство дополнительно содержит датчики положения тары, а также механизм перемещения тары, состоящий из поворотного узла, обеспечивающего совместно с датчиком положения позиционирования тары возле каждого основного агрегата, захватного устройства та- ры и устройства, обеспечивающего линейное перемещение тары от (К) каждого (каждому) основного агрегата (основному агрегату); подающий транспортер содержит ограничитель подачи тары к устройству, а синхронизация работы отдельных агрегатов осуществляется с помощью микропроцессорной системы управления.

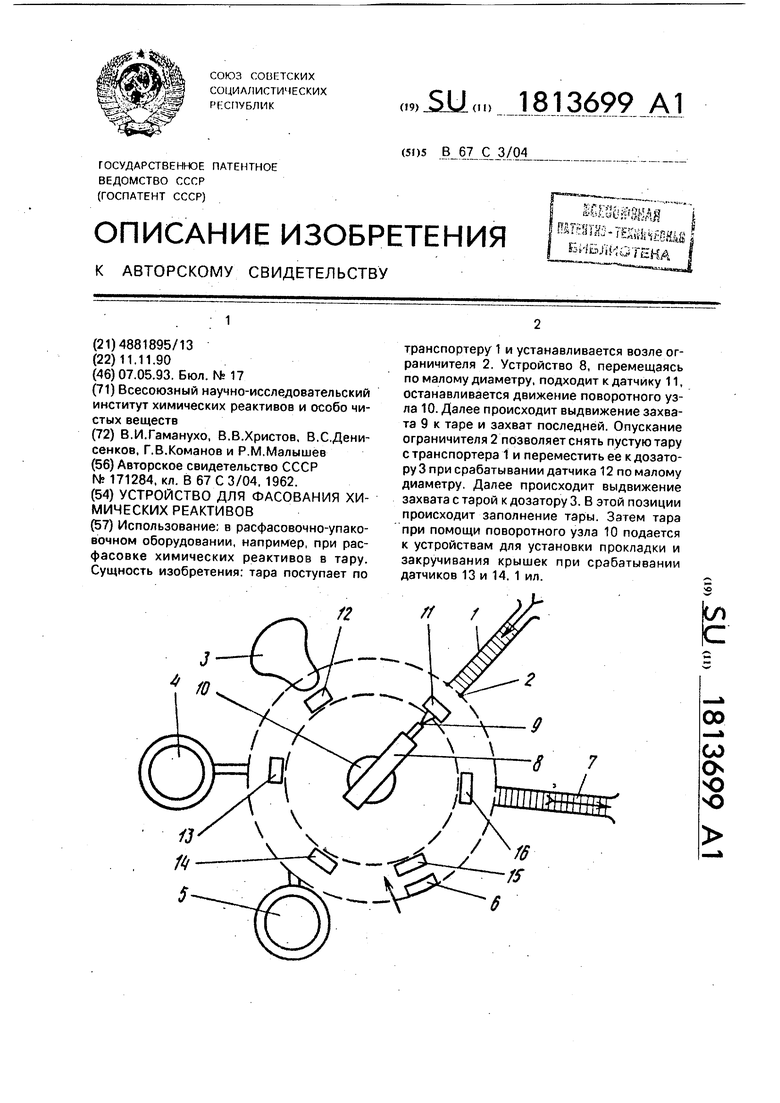

На чертеже представлено предлагаемое устройство фасования химических реактивов. Оно содержит транспортер 1 подачи тары с ограничителем 2 для ее остановки, дозатор 3, устройства для подачи прокладок 4 и закручивания крышек 5, этикетировоч- ный автомат 6, транспортер 7 отвода тары; устройство 8, обеспечивающее линейное перемещение тары, захват 9 для тары, поворотный узел 10, датчики 11-16 положения.

Перемещение тары, поступающей с транспортера 1, происходит по окружности, например, против часовой стрелки, последовательно к дозатору 3. укупорочным устройствам 4 и 5, этикетировочному агрегату б и далее к отводящему транспортеру 7. Обеспечивается оно поворотным узлом 10, при этом перемещение может осуществляться по окружностям разного диаметра: с большим и меньшим радиусом. Изменение радиуса происходит с помощью устройства 8, представляющего собой пневмоцилиндр,

Устройство работает следующим образом.

Пустая тара поступает по транспортеру 1 и останавливается возле ограничителя 2. Устройство 8, перемещаясь по малому диаметру, подходит к датчику 11, останавливая движение поворотного узла 10. Далее происходит выдвижение захвата 9 к таре и захват последней. Опускание ограничителя 2 позволяет снять пустую тару с транспортера 1 и переместить ее к дозатору 3 при срабатывании датчика 12 по малому диаметру. Далее происходит выдвижение захвата с тарой к дозатору 3. В этой позиции и происходит заполнение тары. Далее движение

наполнений тары при помощи поворотного узла 10 происходит последовательно к устройству для установки прокладок и устройству для закручивания крышек соответственно при срабатывании датчиков

13 и 13 положений по большому диаметру работы устройства. Далее устройство 8 обеспечивает линейное перемещение заполненной и закрученной тары на малый диаметр устройства и перемещение его к

этикетировочному автомату при срабатывании датчика 15.

Наклеивание этикетки происходит при радиальном перемещении автомата 6 к предварительно намазанный клеем таре.

После осуществления этой операции движение возобновляется по малому диаметру до срабатывания датчика 16, далее происходит установка наполненной и закрученной тары с этикеткой на отводящий транспортер 7.

Таким образом осуществлен полный цикл: наполнение тары, ее закрутка, наклейка этикетки. Далее он повторяется.

Работоспособность и эффективность заявляемого устройства проверялась в лабораторных условиях. В качестве дозирующего устройства использовался шнековый дозатор, а для подачи пробок и прокладок - вибробункеры. Нанесение этикетки на тару производилось при радиальном перемёщении этикетировочного автомата к флакону. Устройство выполнено во взрывобезопас- ном исполнении.

В предлагаемом устройстве повышена степень механизации и автоматизации, а

его применение позволит устранить тяжелый физический труд во вредных условиях производства.

Формула изобретения Устройство для фасования химических реактивов, включающее установленные по окружности механизмы,дозировки, укупорки и этикетировки, механизм перемещения тары и механизмы подачи и отвода тары, отличающееся тем, что оно снабжено датчиками наличия тары у механизмов дозировки, укупорки и этикеровки и микропроцессорной системой управления, механизм перемещения тары состоит из установлен- ного с возможностью перемещения по окружности захвата, механизмы подачи и отвода тары выполнены в виде транспортеров, при этом на транспортере подачи тары установлен ограничитель подачи тары.

Использование: в расфасовочно-упако- вочном оборудовании, например, при расфасовке химических реактивов в тару. Сущность изобретения: тара поступает по транспортеру 1 и устанавливается возле ограничителя 2. Устройство 8, перемещаясь по малому диаметру, подходит к датчику 11, останавливается движение поворотного узла 10. Далее происходит выдвижение захвата 9 к таре и захват последней. Опускание ограничителя 2 позволяет снять пустую тару с транспортера 1 и переместить ее к дозатору 3 при срабатывании датчика 12 по малому диаметру. Далее происходит выдвижение захвата с тарой к дозатору 3. В этой позиции происходит заполнение тары. Затем тара при помощи поворотного узла 10 подается к устройствам для установки прокладки и закручивания крышек при срабатывании датчиков 13 и 14. 1 ил.
