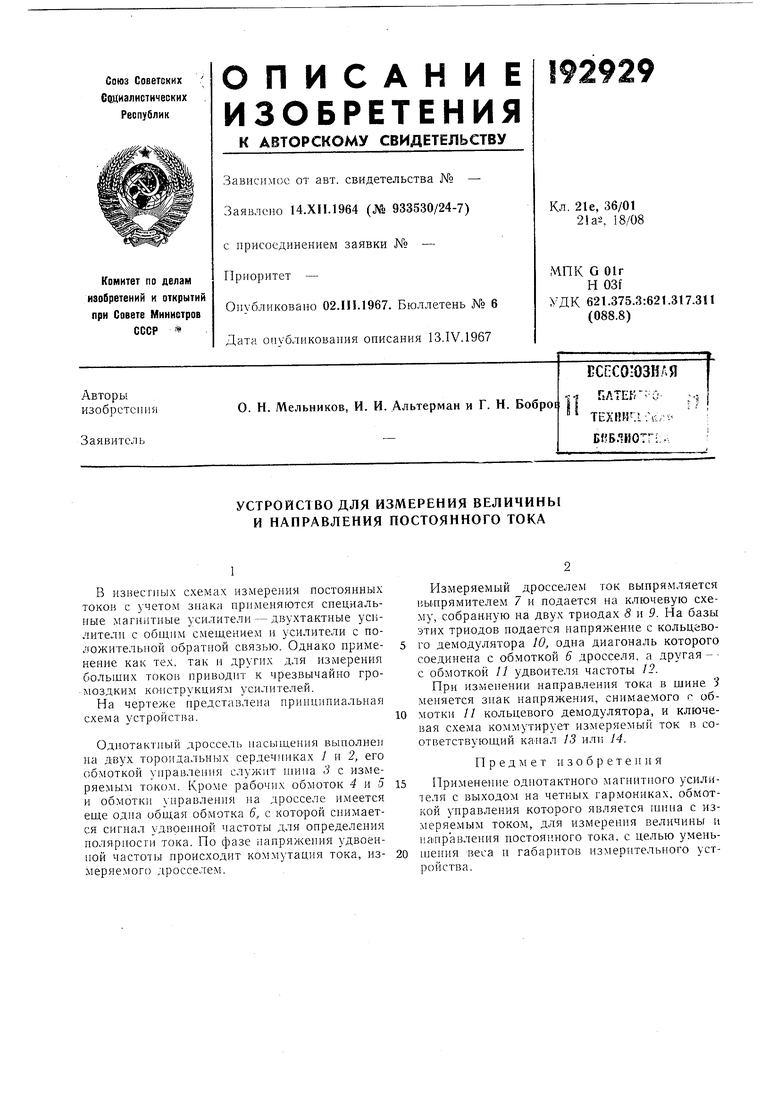

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВЕЛИЧИНЫ И НАПРАВЛЕНИЯ ПОСТОЯННОГО ТОКА Советский патент 1967 года по МПК G01R19/14

В известных схемах измерения постоянных токов с учетом знака применяются специальные магнитные усилители - двухтактные уснлителн с общим смен ением и усилители с положительной обратной связью. Однако применение как тех. так н других для измерения больших токов приводит к чрезвычайно громоздким ко-нструкциям усилителей.

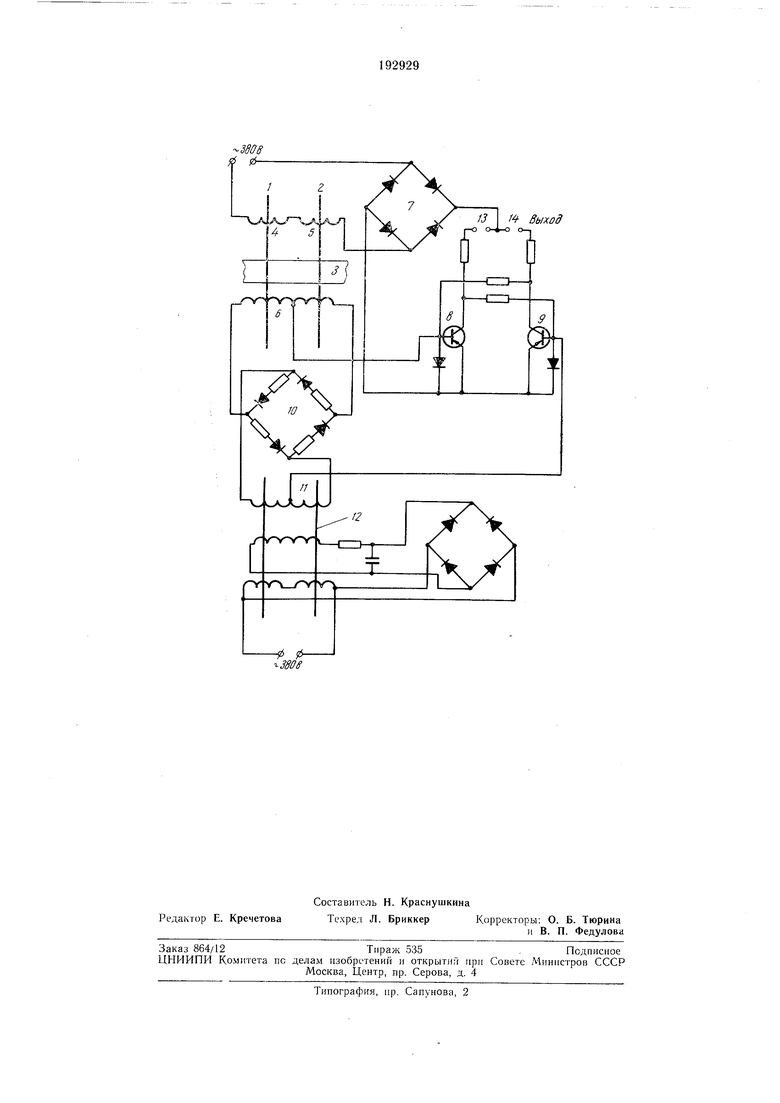

На чертеже нредетавлеиа ирининниальная схема устройства.

Однотактный дроссель насыщения выполнен на двух тороидальных сердечннках / н 2, его обмоткой управления служит И1ина 3 с измеряемым током. Кроме рабочих обмоток 4 и 5 и обмотки управления на дросселе имеется еще одна общая обмотка 6, с которой снимается сигнал удвоенной частоты для определения иолярносги тока. По фазе напряжения удвоенной частоты происходит коммутация тока, измеряемого дросселем.

Измеряемый дросселем ток выпрямляется выпрямителем 7 и подается на ключевую схему, собранную на двух триодах 5 и 9. На базы этих триодов подается напряжение с кольцевого демодулятора 10, одна диагональ которого соединена с обмоткой 6 дросселя, а другая-с обмоткой // удвоителя частоты 12.

При изменении направления тока в шине 3 меняется знак напряжения, снимаемого с обмоткн // кольцевого демодулятора, и ключевая схема коммутирует измеряемый ток в соответствующий канал /3 ил15 14.

Предмет и з о б р е т е и и я

Применеиие однотактного магнитного усилителя с выходом на четных гармониках, обмоткой управления которого является шина с измеряемым током, для измерения величины и направления постоян.ного тока, с целью уменьшения веса н габаритов измерительного устройства.

380S

/J 1 Выход
