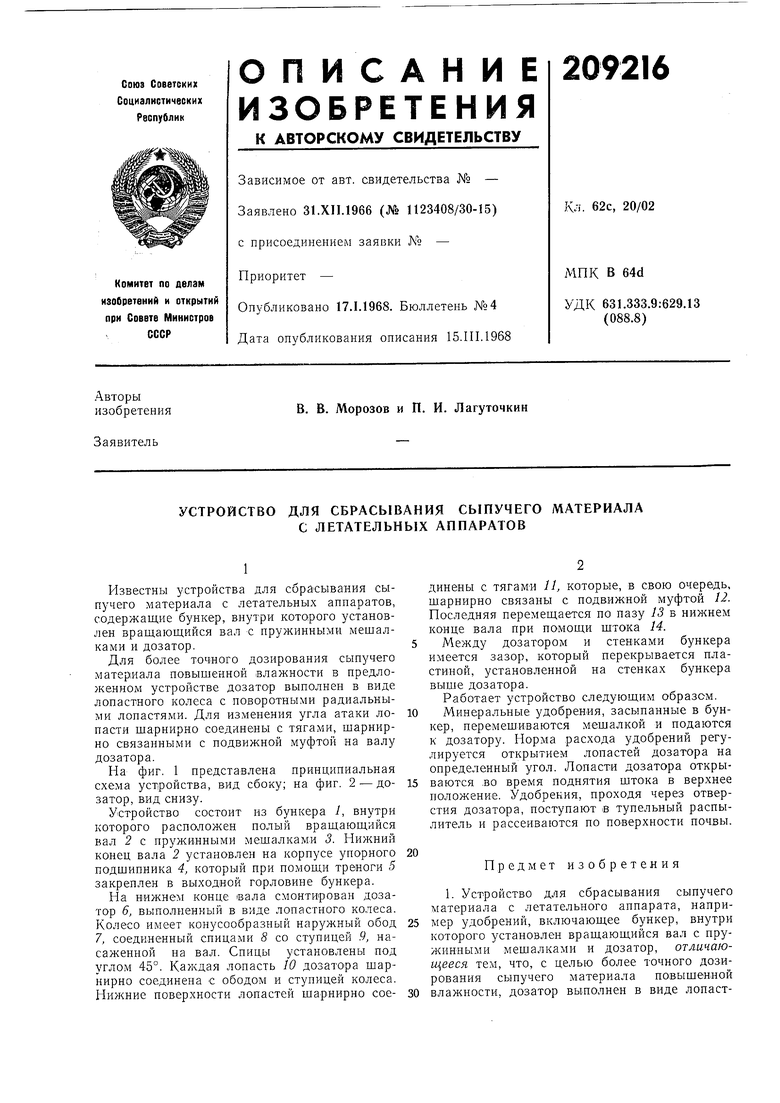

УСТРОЙСТВО ДЛЯ СБРАСЫВАНИЯ СЫПУЧЕГО МАТЕРИАЛА С ЛЕТАТЕЛЬНЫХ АППАРАТОВ Советский патент 1968 года по МПК B64D1/16

Известны устройства для сбрасывания сыпучего материала с летательных апиаратов, содержащие бункер, внутри которого установлен вращающийся вал с пружинными мещалками и дозатор.

Для более точного дозирования сыпучего матер1иала повышенной влажности в предложенном устройстве дозатор выполнен в виде лопастного колеса с поворотными радиальными лопастями. Для изменения угла атаки лопасти шарнирно соединены с тягами, щарнирно связанными с подвижной муфтой на валу дозатора.

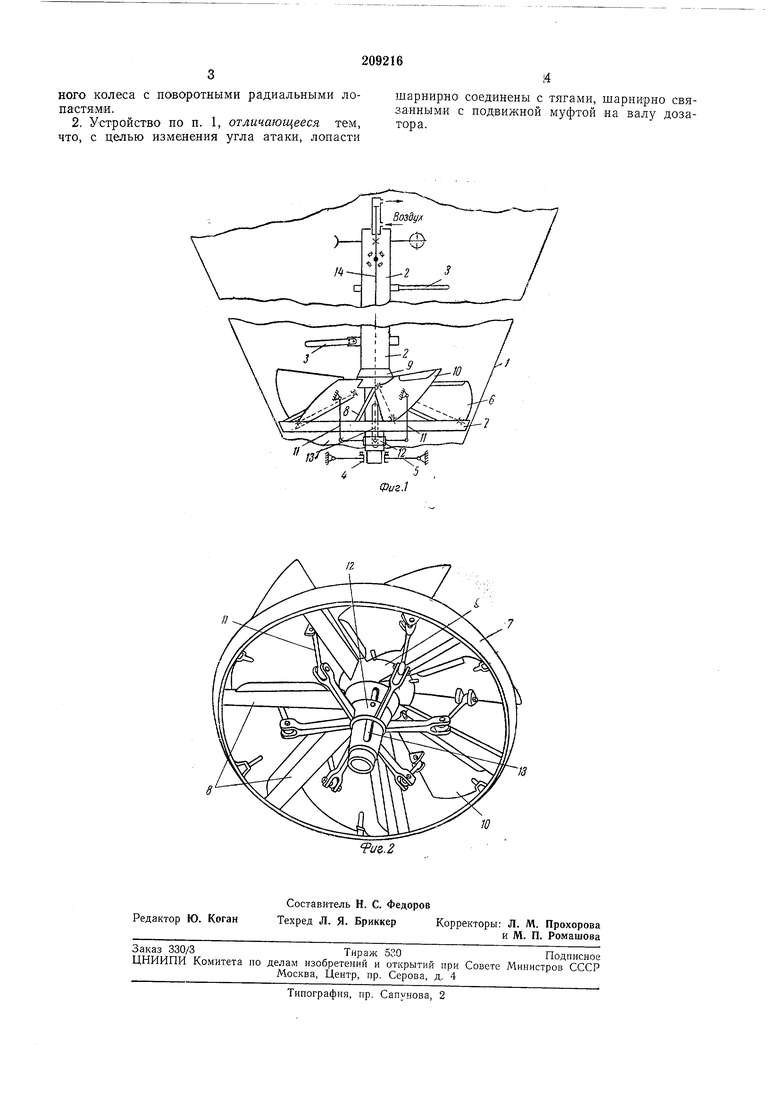

Па фиг. 1 представлена принципиальная схема устройства, вид сбоку; на фиг. 2 - дозатор, вид снизу.

Устройство состоит из бункера 1, внутри которого расположен полый вращающийся вал 2 с пружинными мешалками 3. Нижний конец вала 2 установлен на корпусе упорного подшипника 4, который при помощи треноги 5 закреплен в выходной горловине бункера.

На нижнем конце еала смонтирован дозатор 6, выполненный в виде лопастного колеса. Колесо имеет конусообразный наружный обод 7, соединенный спицами 8 со ступицей 9, насаженной на вал. Спицы установлены под углом 45°. Каждая лопасть 10 дозатора шарнирно соединена с ободом и ступицей колеса. Нижние поверхности лопастей шарнирно соединены с тягамИ 11, которые, в свою очередь, шарнирно связаны с подвижной муфтой 12. Последняя перемещается по пазу 13 в нижнем конце вала при помощи щтока 14. Между дозатором и стенками бункера имеется зазор, который перекрывается пластиной, установленной на стенках бункера выше дозатора. Работает устройство следующим образом.

Минеральные удобрения, засыпанные в бункер, перемешиваются мешалкой и подаются к дозатору. Норма расхода удобрений регулируется открытием лопастей дозатора на определенный угол. Лопасти дозатора открываются .во время поднятия штока в верхнее положение. Удобрения, проходя через отверстия дозатора, поступают в тупельный распылитель и рассеиваются по поверхности почвы.

20

Предмет изобретения

1. Устройство для сбрасывания сыпучего материала с летательного аппарата, например удобрений, включающее бункер, внутри которого установлен вращающийся вал с пружинными мешалками и дозатор, отличающееся тем, что, с целью более точного дозирования сыпучего материала повышенной

него колеса с поворотными радиальными лопастями.

2. Устройство но п. 1, отличающееся тем, что, с целью изменения угла атаки, лопасти

шарнирно соединены с тягами, шарпирпо связанными с подвижной муфтой на валу дозатора.

Фиг.1
