Известны ножи Для резки кип каучука, выполненные в виде клина с расположенной -под углом к линии реза режущей кромкой. При внедрении ножа в кипу каучука затрачиваются большие усилия для преодоления сил трения, что требует увеличения мощности привода.
Предлагаемый нож отличается тем, что поперек боковых граней ножа расположены ролики, установленные в верхней части клиновидного корпуса.

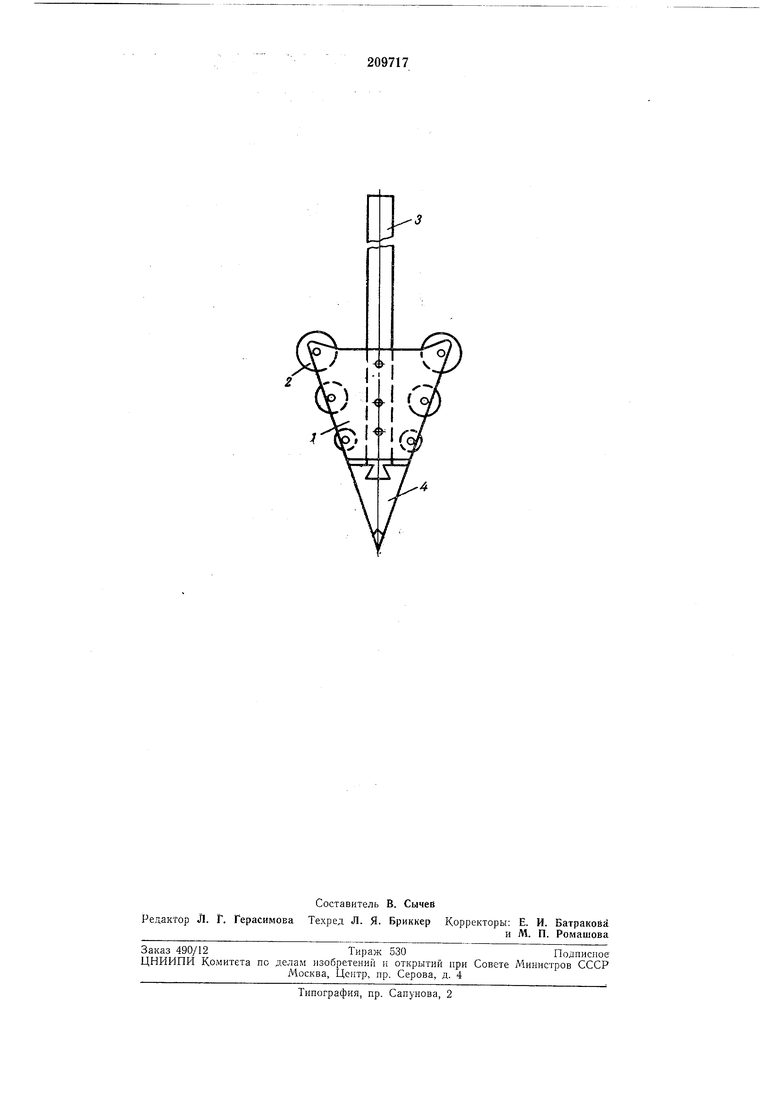

На чертеже показан предлагаемый нож. Нож состоит из клиновидного корпуса 1, роликов 2 и державки 3, на .которой крепится корпус. Нижняя часть 4 клиновидного корпуса - съемная, -с режущим наконечником.
В процессе резки каучука ролики оказывают расклинивающее действие и создают напряженное состояние кипы, что резко уменьщает сопротивление перемещению ножа.
Предмет изобретения
Нол для резки кип каучука и резины, состоящий из клиновидного корпуса с расположенной под угло.ч к линии реза режущей кромкой, отличающийся тем, что, с целью снижения мощности привода, поперек боковых граней ножа расположены ролики, установленные в верхней части клиновидного корпуса.
