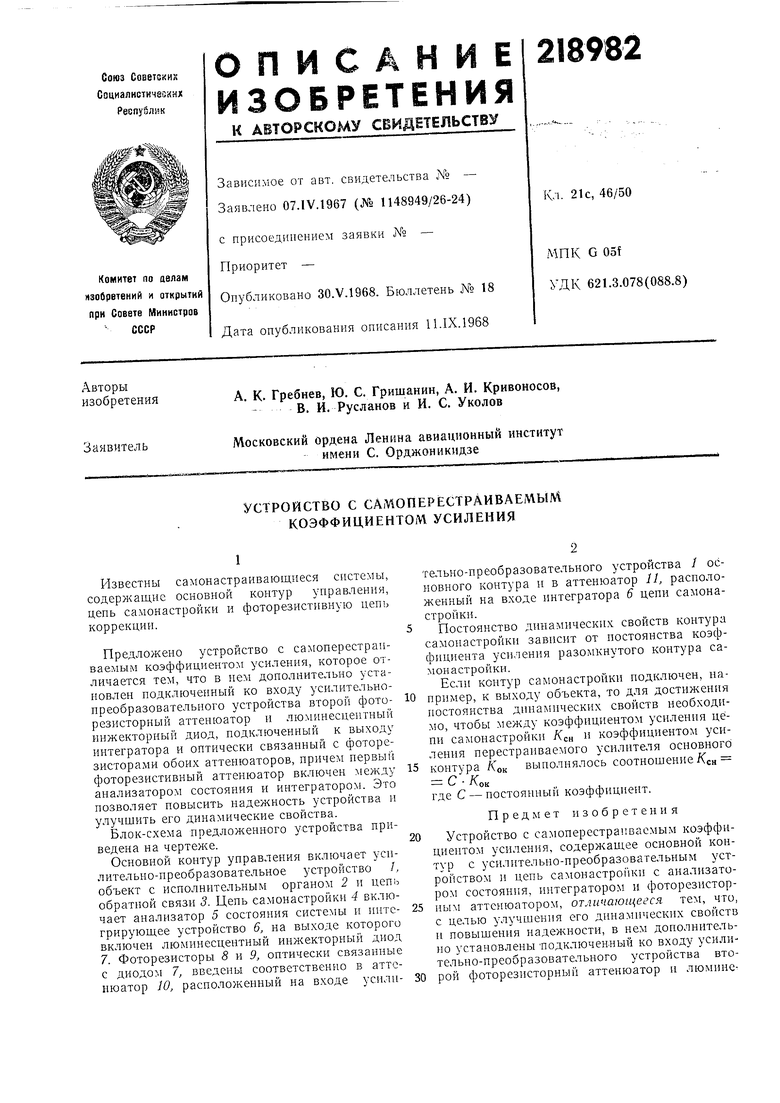

Известны самонастраивающиеся системы, содержащие основной контур управления, цепь самонастройки и фоторезистнвную цепь коррекции.
Предложено устройство с самоперестраиваемым коэффициентом усиления, которое отличается тем, что в нем дополнительно установлен подключенный ко входу усилительнопреобразовательного устройства второй фоторезисторный аттенюатор и люминесцентный инжекторный диод, подключенный к выходу интегратора и оптически связанный с фоторезисторами обоих аттенюаторов, причем первый фоторезистивный аттенюатор включен между анализатором состояния и интегратором. Это позволяет повысить надежность устройства и улучшить его диналшческие свойства.

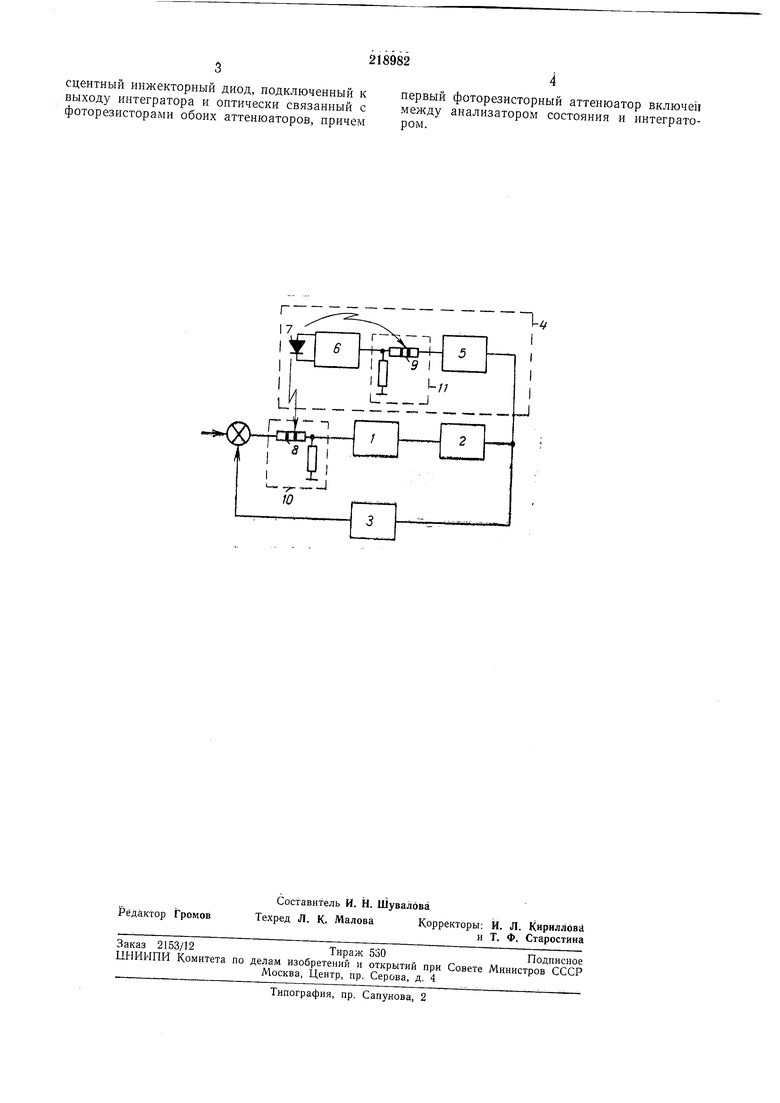

Блок-схема предложенного устройства приведена на чертеже.
Основной контур управления включает усилительно-преобразовательное устройство 1, объект с исполнительным органом 2 и цепь обратной связи 3. Цепь самонастройки 4 включает анализатор 5 состояния системы и интегрирующее устройство 6, на выходе которого включен люминесцентный инн екторный диод 7. Фоторезисторы 8 и 9, оптически связанные с диодом 7, введены соответственно в аттенюатор 0, расположенный на входе усилнтельно-преобразовательного устройства / основного контура ц в аттенюатор П, расположенный на входе интегратора 6 цени самонастройки.
Постоянство динамических свойств контура самонастройки зависит от постоянства коэффициента усиления разомкнутого контура самонастройки. Еслн контур самонастройки нодключен, например, к выходу объекта, то для достижения постоянства динамических свойств необходимо, чтобы между коэффициентом уснления цёпн самонастройки Кен i коэффициентом усиления перестраиваемого усилителя основногб
контура /Сок выполнялось соотношение Кен
С Кок
где С - постоянный коэффициент.
Предмет изобретения
Устройство с самоперестраиваемым коэффициентом усиления, содержащее основной контур с усилительно-преобразовательным устройством и цепь самонастройки с анализатором состояния, интегратором и фоторезисторным аттенюатором, отличающееся тем, что, с целью улучшения его динамических свойств и повыщения надежности, в нем дополнительно установлены подключенный ко входу усилительно-преобразовательного устройства втосцентный инжекторный диод, подключенный к выходу интегратора и оптически связанный с фоторезисторами обоих аттенюаторов, причем
первый фоторезисторный аттенюатор включе между анализатором состояния и интегратором.
