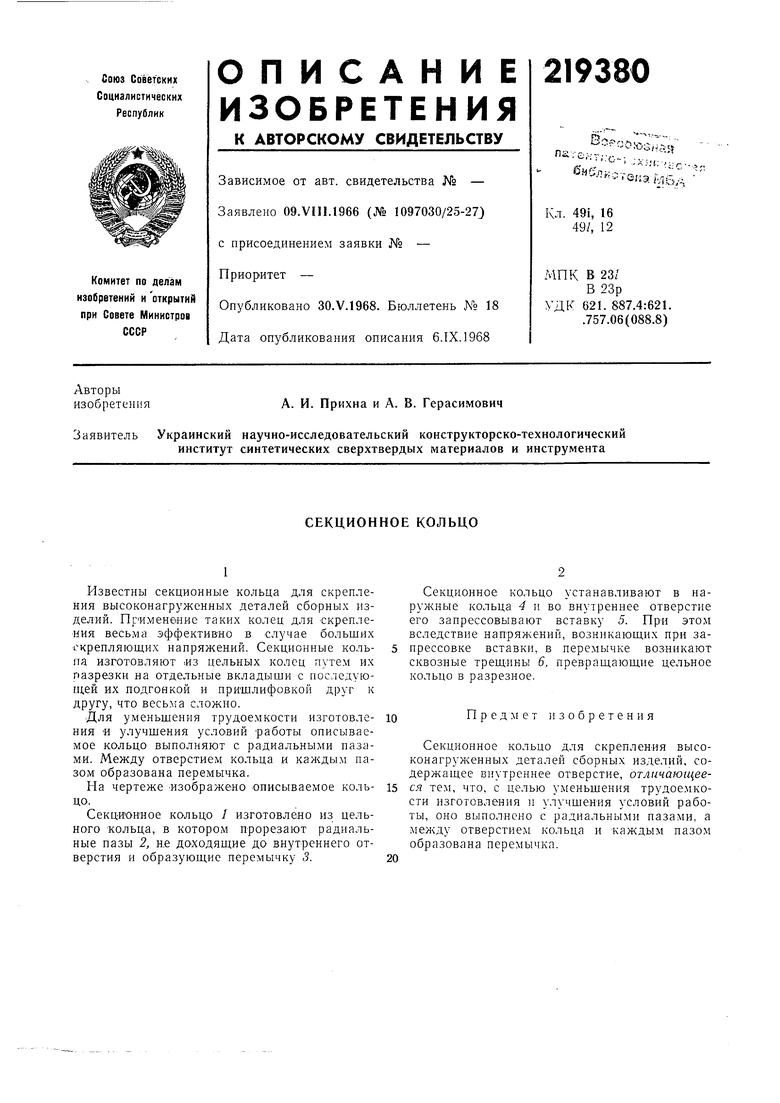

СЕКЦИОННОЕ КОЛЬЦО Советский патент 1968 года по МПК B23P19/02

Известны секционные кольца для скрепления высоконагруженных деталей сборных изделий. Применбпние таких колец для скрепления в.есьма эффективно в случае больших скрепляющих напряжений. Секционные кольпа изготовляют ,из цельных колец путем их Разрезки на отдельные вкладыши с последующей их подгонкой и пришлифовкой друг к другу, что весьма сложно.

Для уменьшения трудоемкости изготовления и улучшения условий работы описываемое кольцо выполняют с радиальными пазами. Между отверстием кольца и каждым пазом образована перемычка.

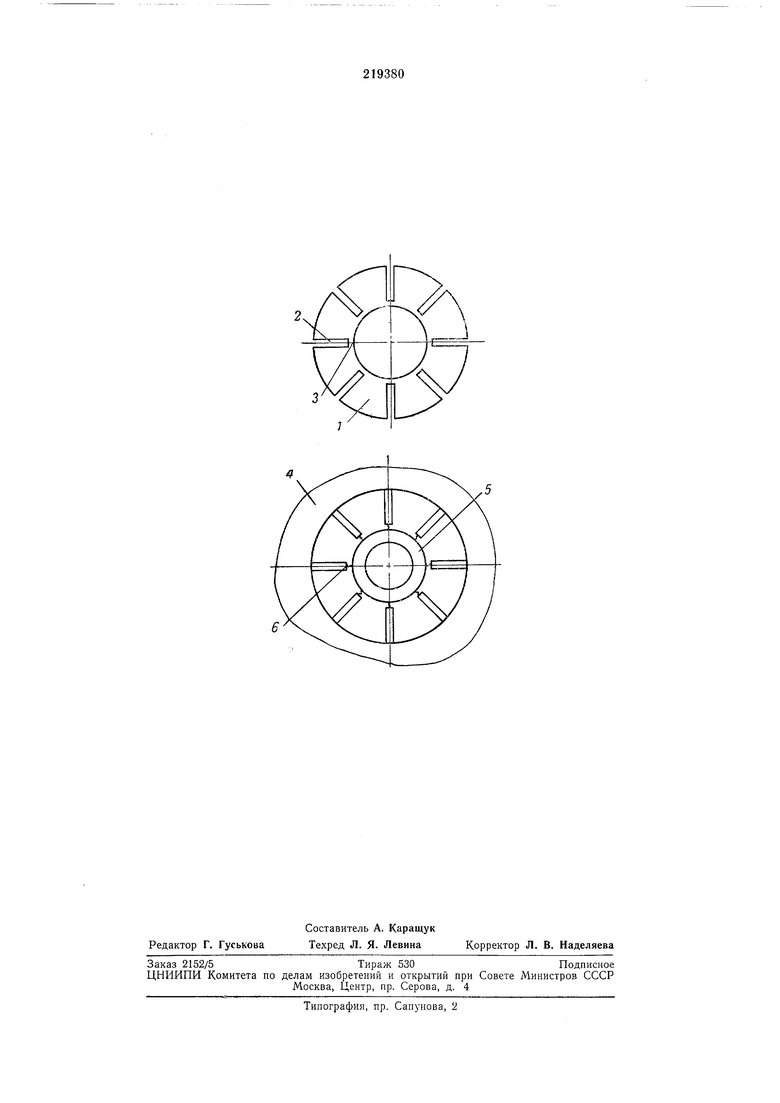

На чертеже изображено описываемое кольцо.

СекциОНное кольцо 1 изготовлено из цельного кольца, в котором прорезают радиальные пазы 2, н.е доходящие до внутреннего отверстия и образующие перемычку 5.

Секционное кольцо устанавливают в наружные кольца 4 и во внутреннее отверстие его запрессовывают вставку 5. При этом вследствие напряжений, возникающих при запрессовке вставки, в перемычке возникают сквозные трещины 6, превращающие цельное кольцо в разрезное.

П р е дм е т изобретения

Секционное кольцо для скрепления высоконагруженных деталей сборных изделий, содержащее внутреннее отверстие, отличающееся тем, что, с целью уменьшения трудоемкости изготовления и улучшения условий работы, оно выполнено с радиальными пазами, а между отверстием кольца и каждым пазом образована перемычка.
